Lågenergihus? Nära-noll-hus? Nollenergihus? Plusenergihus? Passivhus?

Transkript

1 Lågenergihus? Nära-noll-hus? Nollenergihus? Plusenergihus? Passivhus?

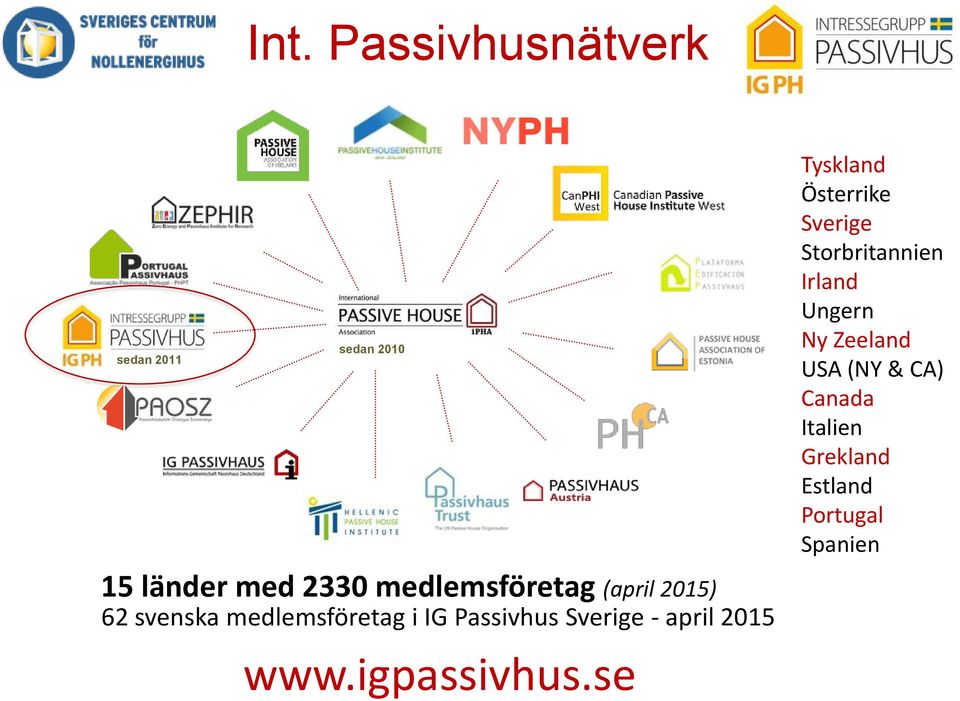

2 Int. Passivhusnätverk sedan 2011 sedan länder med 2330 medlemsföretag (april 2015) 62 svenska medlemsföretag i IG Passivhus Sverige - april Tyskland Österrike Sverige Storbritannien Irland Ungern Ny Zeeland USA (NY & CA) Canada Italien Grekland Estland Portugal Spanien

3 Varför krav på värmebehov! Eje Sandberg, Sveriges Centrum för Nollenergihus

4 Vad är Passivhus? En byggnad med så låga värmeförluster att värmen kan transporteras med hygienluftflödet Svenska kriterier enligt FEBY12

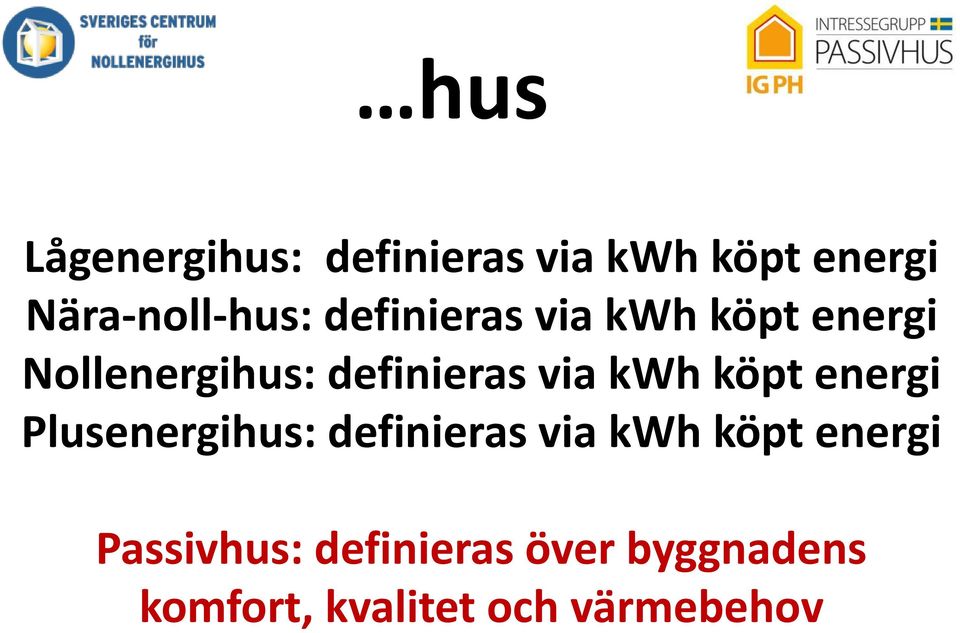

5 hus Lågenergihus: definieras via kwh köpt energi Nära-noll-hus: definieras via kwh köpt energi Nollenergihus: definieras via kwh köpt energi Plusenergihus: definieras via kwh köpt energi Passivhus: definieras över byggnadens komfort, kvalitet och värmebehov

6 Passivhus 1989 Passivhuset är ingen standard som beskriver energiprestanda, utan ett koncept för att uppnå högsta möjliga termiska komfort till låg total kostnad. Ett passivhus är en byggnad för vilken termisk komfort kan uppnås endast genom förvärmning eller förkylning av det friskluftstillskott som krävs för tillräckligt god inomhusluftkvalité, utan behov av återcirkulerad luft. Passivhus är något nytt! Framtidsbyggare pristagare 2014 Bo Adamsson och Wolfgang Feist Årets Framtidsbyggare är ett instiftat pris som delas ut av Stiftelsen för utveckling av energieffektivt byggande i samarbete med Lunds universitet och Fastighetsvärlden.

7 Jämförelse med BBR FÖRTYDLIGANDE AV BYGGNADENS PRESTANDA BBR : Transmissionsförluster + luftläckage + ventilationsförluster vinster + varmvattenbehov, val av värmesystem = Köpt energi (ej förbrukat energi) Internationellt certifierat passivhus: Transmissionsförluster + luftläckage + ventilationsförluster - vinster = Värmebehov Varmvattenförbrukning påverkar ej byggnadens prestanda. Val av värmesystemet påverkar ej byggnadens prestanda. Passivhus: 15 kwh/m 2 år i värmebehov Källa: BBR/PHI Författare: IGPH

8 Mer än passivhus i Europa ger oss kunskaper, erfarenheter och utveckling! Passivhus är obeprövat teknik.

9 CERTIFIERADE och KVALITETSSÄKRADE PASSIVHUS I SVERIGE Det går inte att bygga passivhus i vårt kalla och fuktiga klimat Källa: IGPH Författare: SK

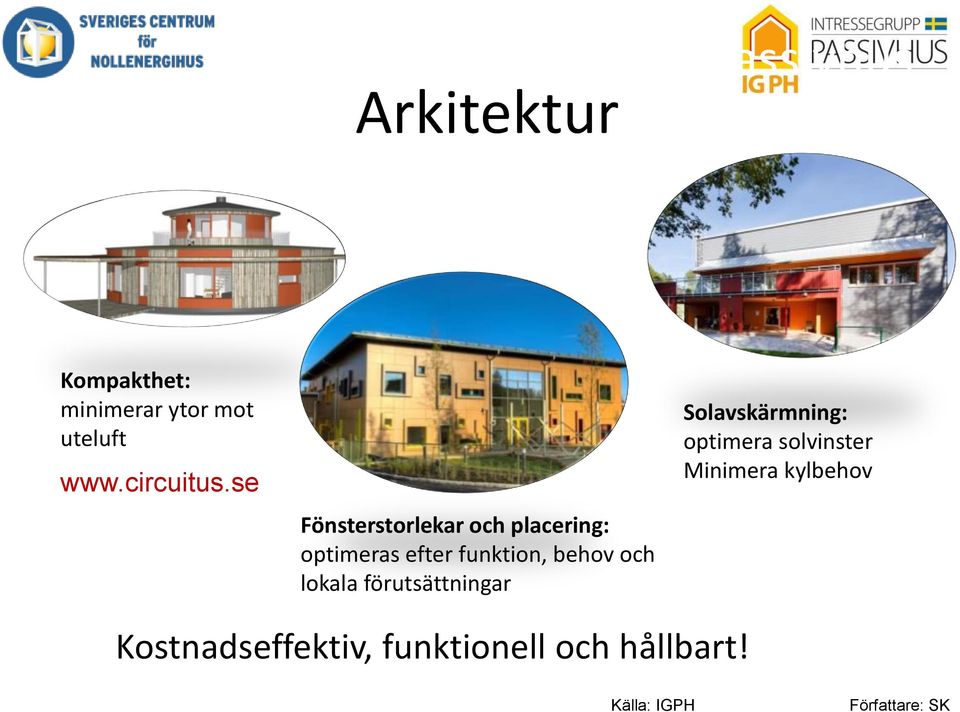

10 Arkitektur Principer passivhus Kompakthet: minimerar ytor mot uteluft Fönsterstorlekar och placering: optimeras efter funktion, behov och lokala förutsättningar Solavskärmning: optimera solvinster Minimera kylbehov Kostnadseffektiv, funktionell och hållbart! Källa: IGPH Författare: SK

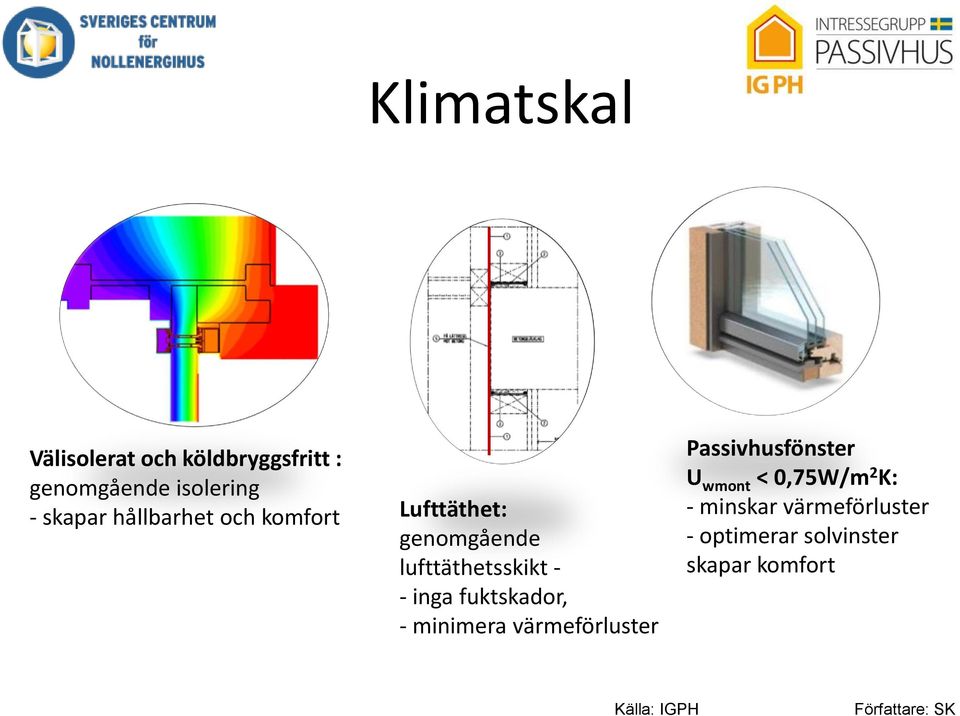

11 Klimatskal Välisolerat och köldbryggsfritt : genomgående isolering - skapar hållbarhet och komfort Lufttäthet: genomgående lufttäthetsskikt - - inga fuktskador, - minimera värmeförluster Passivhusfönster U wmont < 0,75W/m 2 K: - minskar värmeförluster - optimerar solvinster skapar komfort Källa: IGPH Författare: SK

12 Fastighetsteknik FTX med verkningsgrad > 80%: - minimera ventilationsförluster Förvärmning uteluft: - minimera förluster - Kylning sommartid Välisolerade kanaler och anslutningar: - minimera ventilationsförluster Källa: IGPH Författare: SK

13 Exempel nollenergihus! Stadsskogenskolan, Alingsås Passivhus + köpt o såld energi <0 (viktad energi)

14 Passivhus Nollenergihus Plushus - eller Nära Nollenergihus? EM: ingen viktning, inte primärenergital! (14 april) Konsekvenser för energideklarationssystemet? EGs direktiv? Krav på elvärmda?

15 Netto värmeenergi Alternativa förslag Mätverifiering baseras på uppmätt tillförd energi efter panna/värmepump/undercentral. Värmeförlusttal ännu enklare Mätverifiering via uppmätt energisignatur 14,0 12,0 10,0 8,0 6,0 y = -0,4791x + 8,7752 4,0 2,0 0,0-6,0-4,0-2,0 0,0 2,0 4,0 6,0

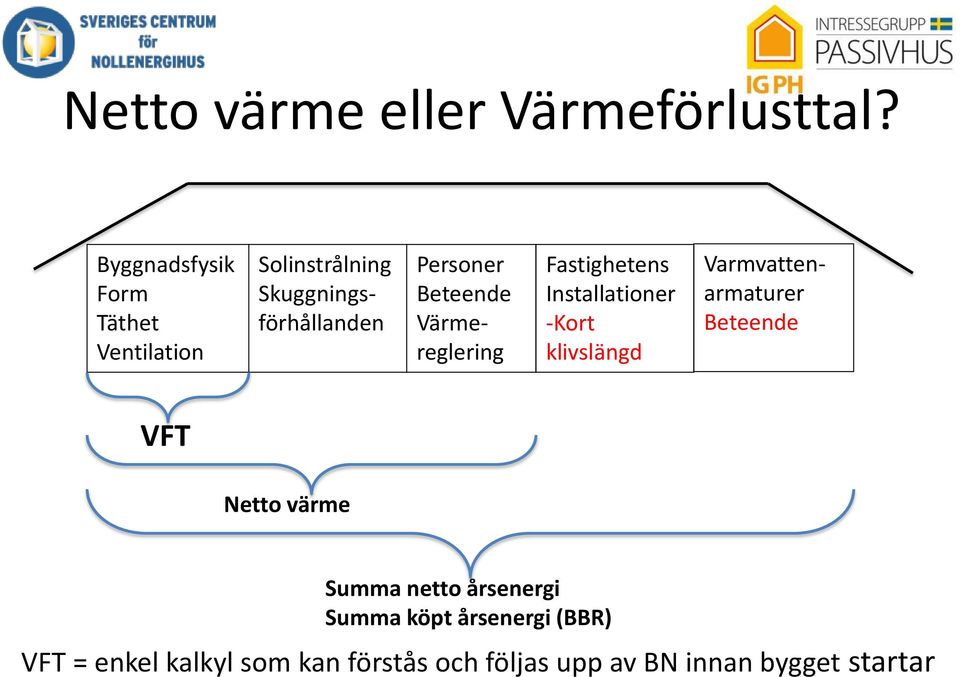

16 Netto värme eller Värmeförlusttal? Byggnadsfysik Form Täthet Ventilation Solinstrålning Skuggningsförhållanden Fastighetens Installationer -Kort klivslängd Personer Beteende Värmereglering Varmvattenarmaturer Beteende VFT Netto värme Summa netto årsenergi Summa köpt årsenergi (BBR) VFT = enkel kalkyl som kan förstås och följas upp av BN innan bygget startar

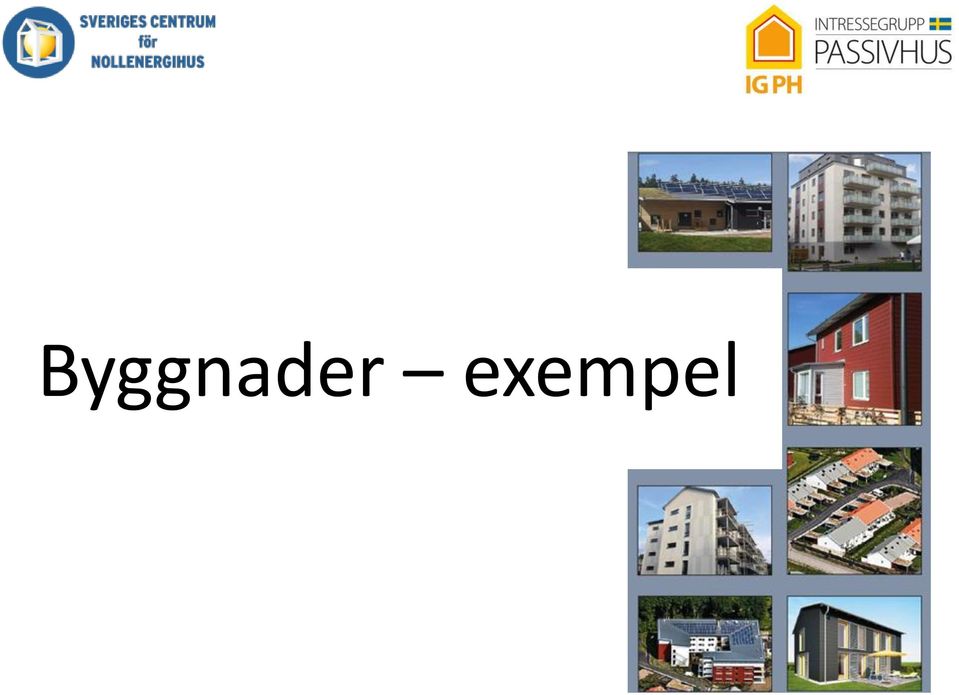

17 Byggnader exempel

18 Pressmeddelande från SP Sveriges första passivhus byggdes i Lindås. Radhusen började projekteras under 90-talet och färdigställdes under Genomsnittligt (uppmätt): 35 kwh/ m2 elenergi (68 kwh/ m2 inkl. hushållsel)) ERFARENHETER FRÅN SVERIGES FÖRSTA PASSIVHUS I LINDÅS Nu visar en rapport från SP att husen fortfarande har mycket låg energianvändning samma goda lufttäthet. de boende är mycket nöjda med innemiljön inga fukt eller mögelproblem Bild: Passivhuscentrum Västra Götaland Källa: Passivhuscentrum Västra Götaland

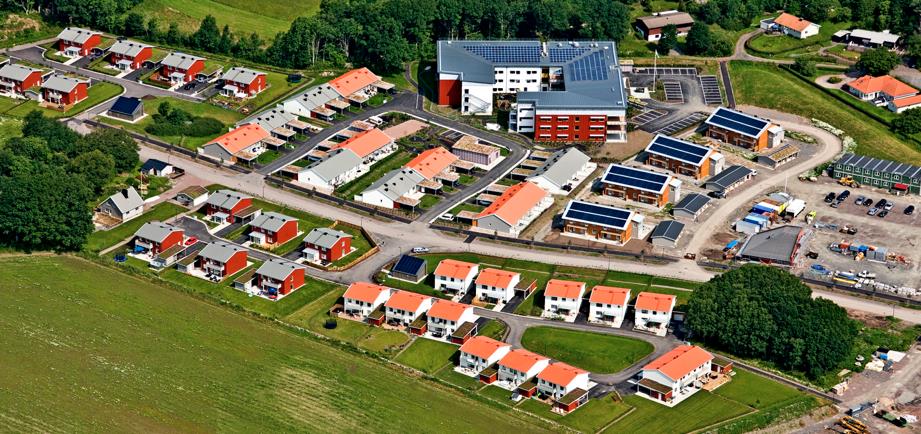

19 Eksta fastighetsbolag Vallda Heberg, Kungsbacka Svenskt världsrekord i solenergi, 40% av använd värme Villor: ngt lägre än beräknat. (lite vädring, ngt lägre temp, högre hushållsel) Hyreshus, radhus: + 20 kwh/m2 i uppvärmning. Radhus; vädrar mest VVC slinga till badrumsgolv och FTX-aggregat. Stora förluster sommartid. Äldreboendet = 50 kwh/m2 dvs enl beräknat.

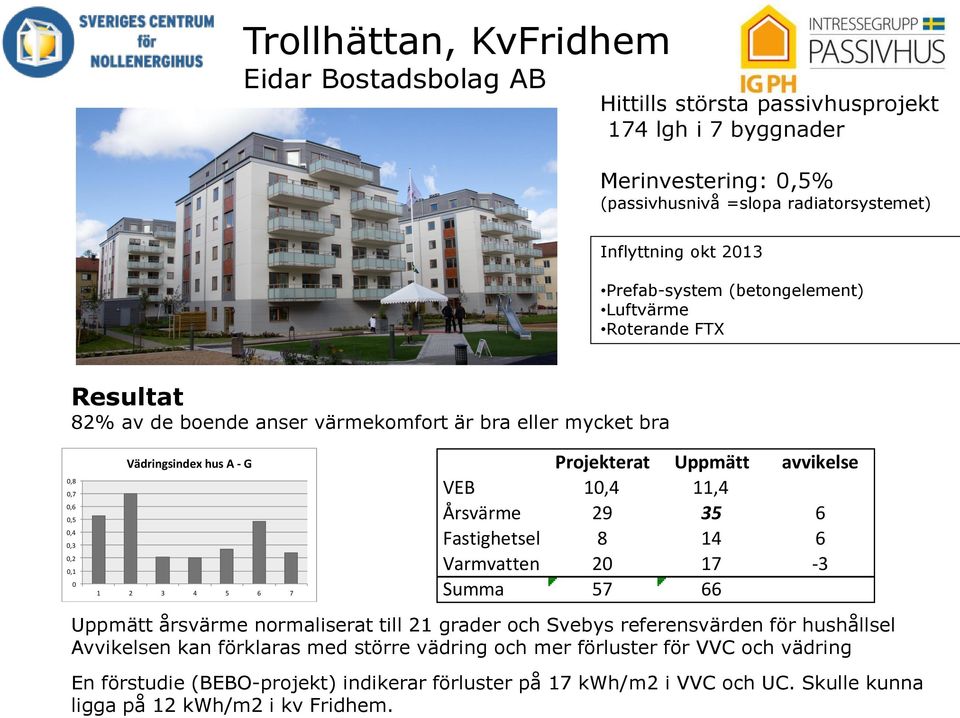

20 Trollhättan, KvFridhem Eidar Bostadsbolag AB Hittills största passivhusprojekt 174 lgh i 7 byggnader Merinvestering: 0,5% (passivhusnivå =slopa radiatorsystemet) Inflyttning okt 2013 Prefab-system (betongelement) Luftvärme Roterande FTX Resultat 82% av de boende anser värmekomfort är bra eller mycket bra 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 Vädringsindex hus A - G Projekterat Uppmätt avvikelse VEB 10,4 11,4 Årsvärme Fastighetsel Varmvatten Summa Uppmätt årsvärme normaliserat till 21 grader och Svebys referensvärden för hushållsel Avvikelsen kan förklaras med större vädring och mer förluster för VVC och vädring En förstudie (BEBO-projekt) indikerar förluster på 17 kwh/m2 i VVC och UC. Skulle kunna ligga på 12 kwh/m2 i kv Fridhem.

21 Kvalitetssäkring under byggnation Kvalitetssäkring i projekt - bygg och fastighetsteknik Källa: IGPH Författare: SK

22 Kvalitetssäkring och utbildning Sedan 2009 i Sverige Det finns ingen kompetens för passivhus Källa: IGPH Författare: SK

23 Internationellt certifierad Passivhusexpert (10 dagar) Allt från förfrågningsunderlag till idrifttagandet och uppföljning Passivhusdefinition Passivhuskriterier Passivhus planeringsprinciper Grundläggande principer för komfort på sommaren Grundläggande principer för energibalanseringen (PHPP) Grundläggande principer för ventilation i passivhuset Grundläggande principer för uppvärmning i passivhus Grundläggande principer för komfort på sommaren Elenergi Grundläggande principer för den ekonomiska kalkylen, LCC och LCA Anbudsförfarande, upphandling Byggledning och kvalitetssäkring Användarinformation och support Renovering med passivhuskomponenter Passivhuslokaler Studiebesök och workshops Källa: IGPH Författare: SK

24 Internationell certifierade Passivhushantverkare (3dagar) Passivhus = Komfort- Kvalitet-Energieffektivitet Passivhus- kvalitetssäkring, Byggprocess, ansvar, gränssnitt, Konstruktion utan köldbryggor, lufttät och välisolerade, passivhusfönster, Passivhusventilations- och värmesystem, Passivhusrenovering EnerPhit / EuroPhit, dagliga workshops,certifiering efter tentamen. Källa: IGPH Författare: SK

25 Skogslunden i Åkersberga Passivhus fungerar inte i verkligheten Källa: IGPH Författare: SK

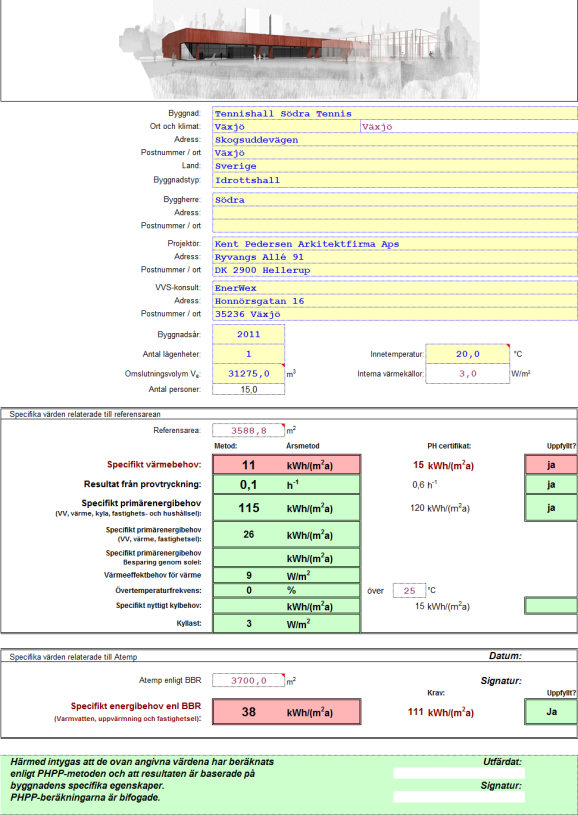

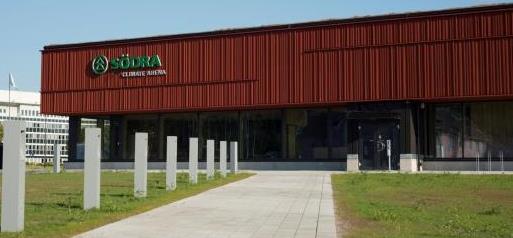

26 Södra Climate Arena i Växjö RESULTAT ÅR 2 Värmebehov kwh/m 2 år (A ref ) Referensarea Certifieringskrav Internationellt Passivhus PHPP Mätresultat år 2 15 kwh/m 2 år 11 kwh/m 2 år 8 kwh/m 2 år (OBS uppmätt fjärrvärme, även belysning i hallen bidrar till värmen) Lufttäthet n 50 0,6 oms/h 0,1 oms/h 0,1 oms/h Primärenergi kwh/m 2 år (A ref ) Referensarea Köpt energi BBR/ A Temp Fjärrvärme Fastighetsel 120 kwh/m 2 år 115 kwh/m 2 år 88,7 kwh/m 2 år 30,6 kwh/m 2 år 17,1 kwh/m 2 år 6,5 plus påslag 7 = 13,5 kwh/m 2 år 18,6 kwh/m 2 år 10,1 kwh/m 2 år 8,5 kwh/m 2 år Verksamhetsel 27 kwh/m 2 år Källa: IGPH 30,8 kwh/m 2 år Författare: SK

27 Trädgårdsförskola i Skövde RESULTAT Certifieringskrav Internationellt Passivhus Mätresultat år 1 * Mätresultat år 2 Mätresultat år 3 Värmebehov kwh/m 2 år (A ref ) Referensarea 15 kwh/m 2 år 19,85 kwh/m 2 år 7,2 kwh/m 2 år 7,9 kwh/m 2 år Lufttäthet n 50 0,6 oms/h 0,1 oms/h 0,1 oms/h 0,1 oms/h Primärenergi kwh/m 2 år (A ref ) Referensarea 120 kwh/m 2 år 147 kwh/m 2 år 132 kwh/m 2 år 136 kwh/m 2 år Köpt energi BBR 31,5 kwh/m 2 år (A temp ) (Kök är inte medräknat) 17,4 kwh/m 2 år (A temp ) (Kök är inte medräknat) 16,1 kwh/m 2 år (A temp ) (Kök är inte medräknat) Fjärrvärme 11,4 kwh/m 2 år 4,2 kwh/m 2 år 3,0 kwh/m 2 år Fastighetsel 20,1 kwh/m 2 år 13,2 kwh/m 2 år 13,1 kwh/m 2 år Källa: IGPH Författare: SK

28 Passivhus - Högåsskolan Passivhus är alltid dyrare än vanliga hus Investering: Passivhusskolan Högåsskolan i Knivsta (6400 m 2 BTA) kostar kr/m 2 (utan mark) (jämfört med deras standardskolor som kostar kring kr/m 2 ) Besparning i investering och drift: Sparade energikostander varje år: kwh Producerad solenergi tillkommer. Energiprishöjningar är inte medräknade. Källa: IGPH Författare: SK
