Passivhus vår framtida byggnorm?

Transkript

1 Passivhus vår framtida byggnorm? Hans Eek, arkitekt SAR/MSA Vi bygger klimatsmart för framtiden Passivhuscentrum Västra Götaland Hans Eek, arkitekt SAR/MSA Passivhuscentrum Västra Götaland

2 MÄNNISKOR BYGGER HUS FÖR ATT skydda sig mot fiender skydda sig mot vädret få behagligt och hälsosamt inomhusklimat få kontakt mellan ute och inne få ljus

3 Bebyggelsen: - 40 % av energitillförseln - 38 % av koldioxiden

4

5 EPBD All ny- och ombyggnation skall uppfylla nära nollenergikrav fr o m 2021 För byggnader som ägs eller används av offentliga organisationer fr o m Reglerna skall tolkas efter varje medlemslands förutsättningar Passivhuskriterier + förnybar energiförsörjning

6 ton per capita ,9 ton per capita minus 0,9 ton i koldioxidgömmor!

7 Hur ligger vi till?

8 Arbete vid en kolmila i Eskilstorp Bild: Kjell Sundberg Energikris på sjuttonhundratalet!!

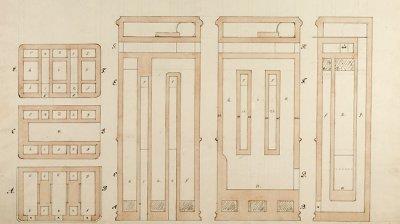

9 Kakelugn Carl Johan Cronstedt 1767

10 Svensk byggnorm har varit den strängaste i världen under alla år. Sveriges byggnorm har varit den strängaste i världen under alla år.

11 Världens skarpaste Byggnorm Passivhuset är en liten förbättring av den svenska byggnormen!

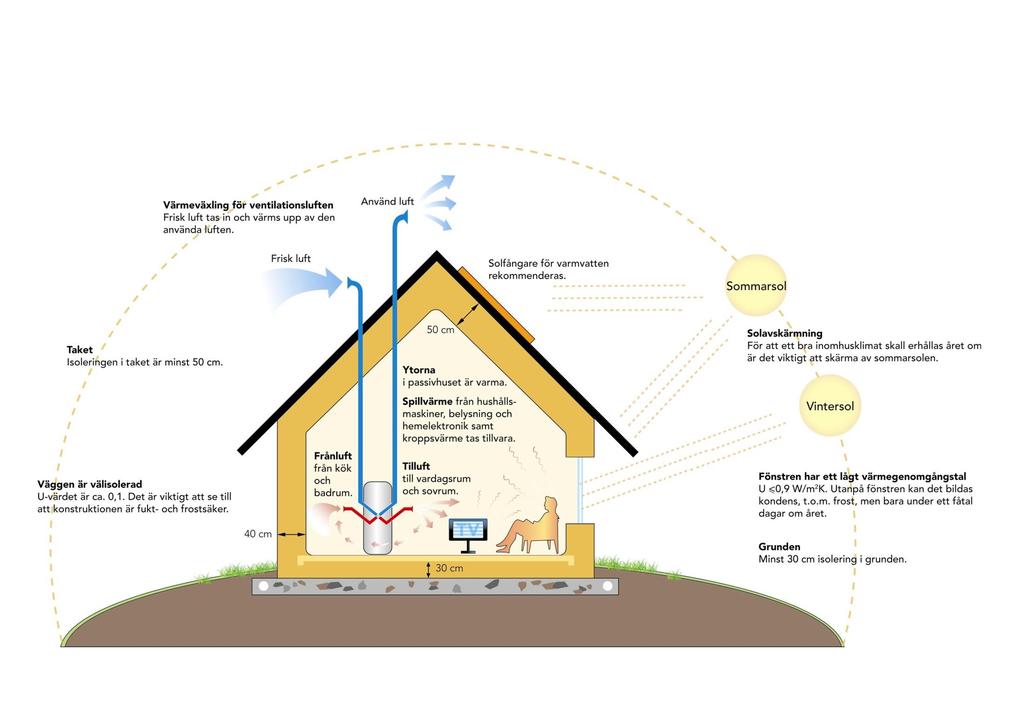

12 Passivhus: God komfort, små värmeförluster Förluster: 1. Avlopp 2. Ventilation 3. Transmission Energi: ca 15 kwh per kvadratmeter / år. 15 kwh per kvadratmeter och år för uppvärmning

13 Minska värmeförlusterna - sedan tillförsel!

14 Sex ljus är tillräckligt för ett vardagsrum (20 m 2, - 20 o C ute, varje ljus 35 W)

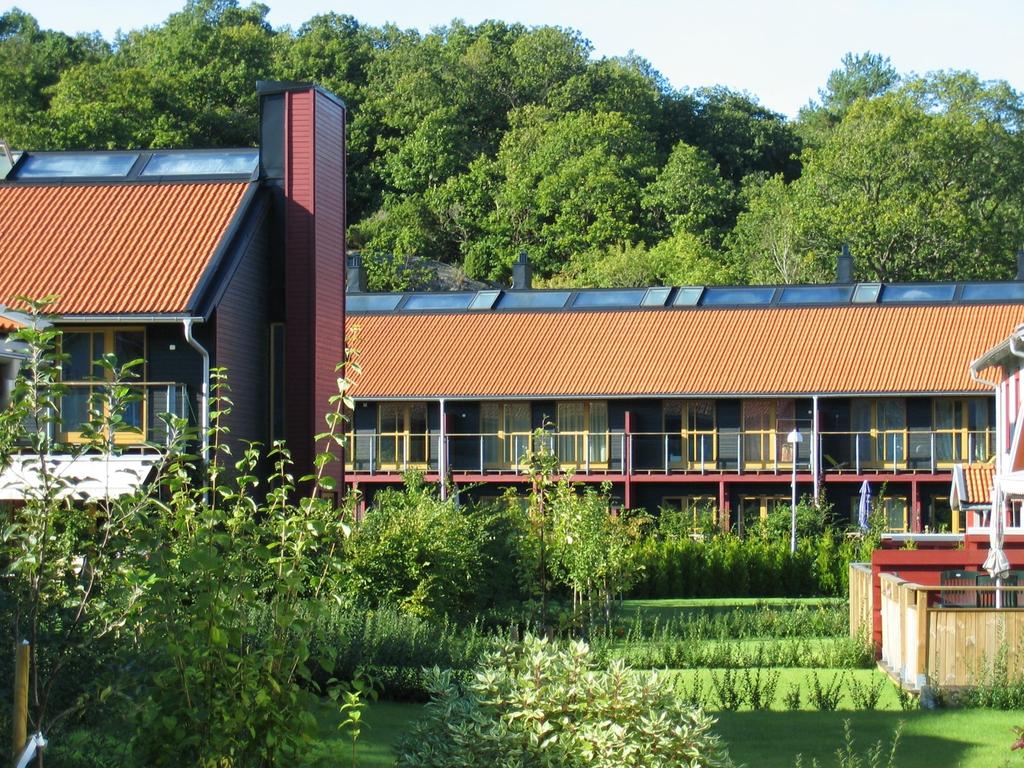

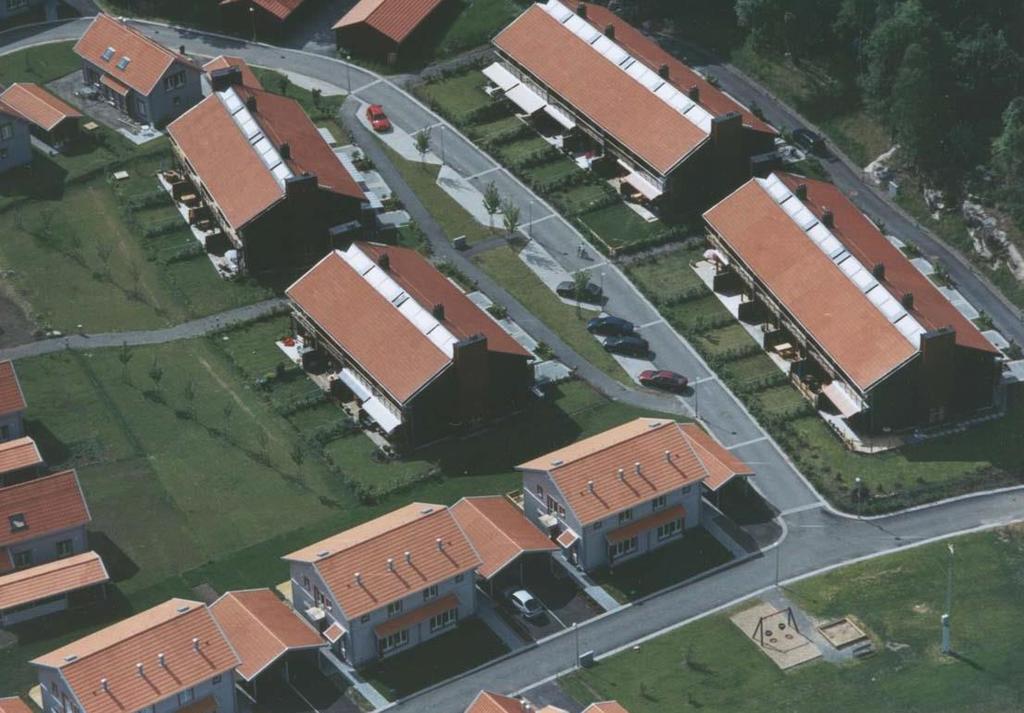

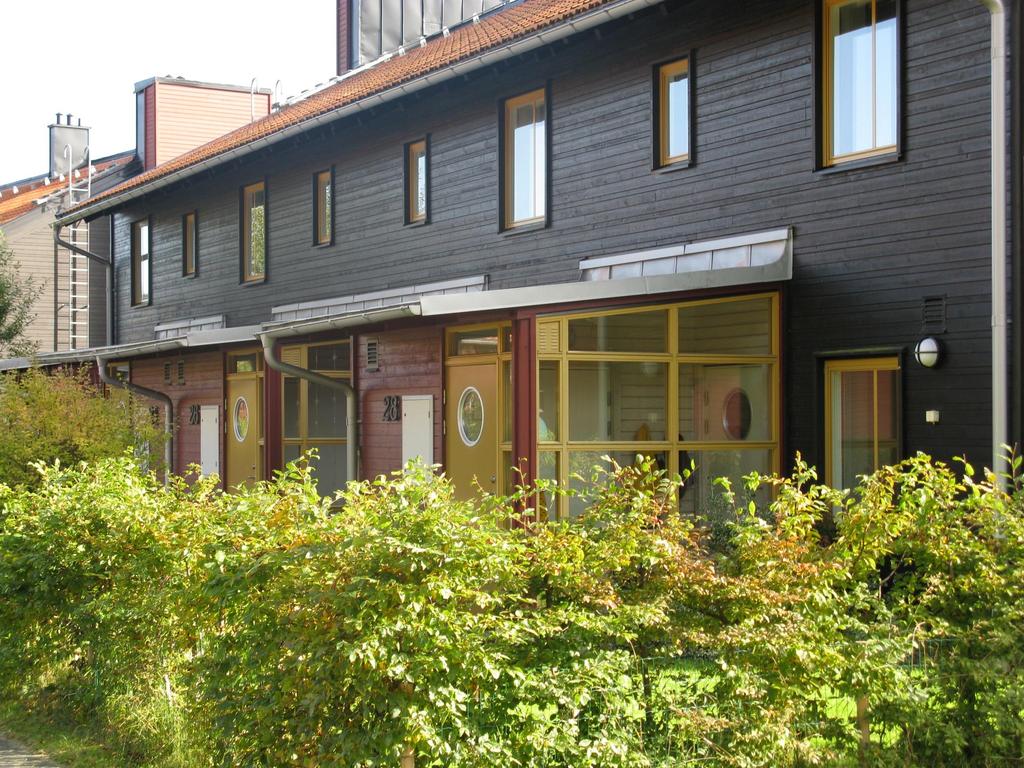

15 Lindås 2001

16

17

18

19 Lindås Sektion

20 I ett lågenergihus har de boendes vanor stor betydelse för energitillförseln Figuren visar utvärdering av energianvändning i 20 passivhus i Lindås Heating A1 A2 A3 A4 A5 A6 B7 B8 B9 B10 B11 B12 C13 C14 C15 C16 D17 D18 D19 D20 Konventionellt hus kwh/år

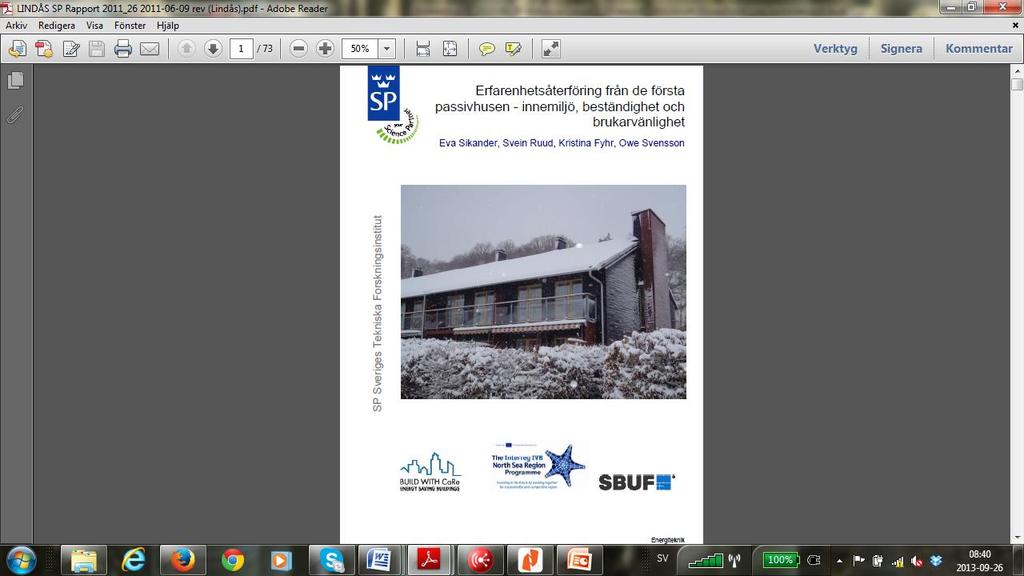

21 Tio års erfarenhet Låg energianvändning God lufttäthet Boende är nöjda med innemiljö, energianvändning Genomsnittligt (uppmätt) energianvändning: 35 kwh/ m2, (68 kwh/ m2 inkl. hushållsel)

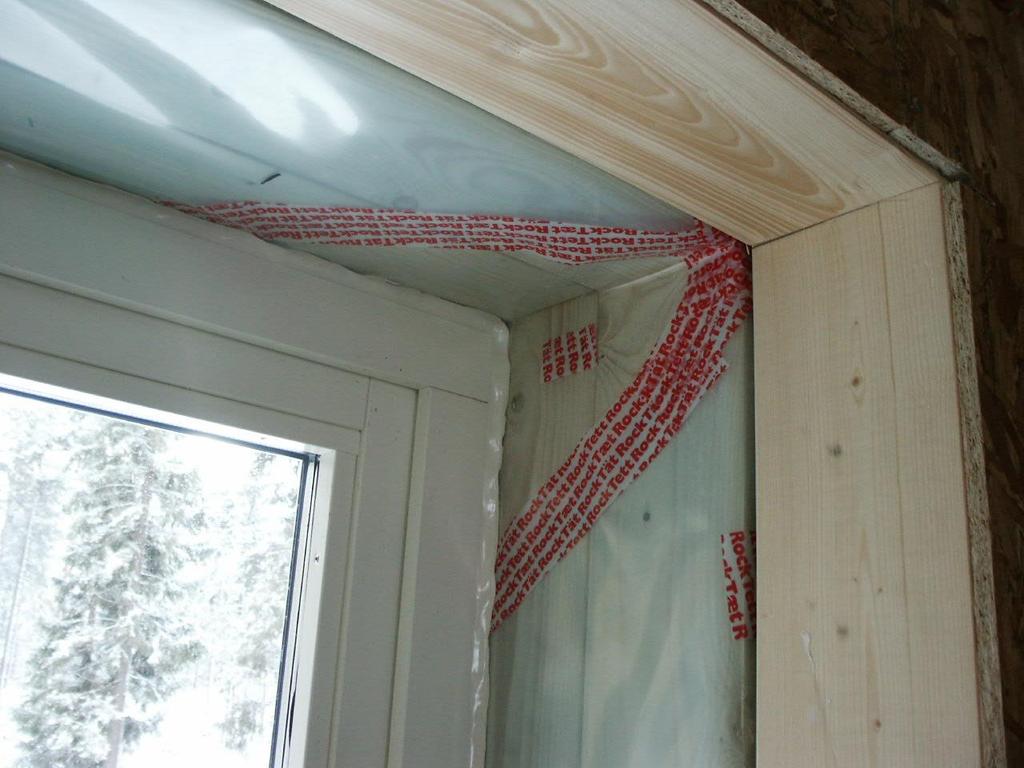

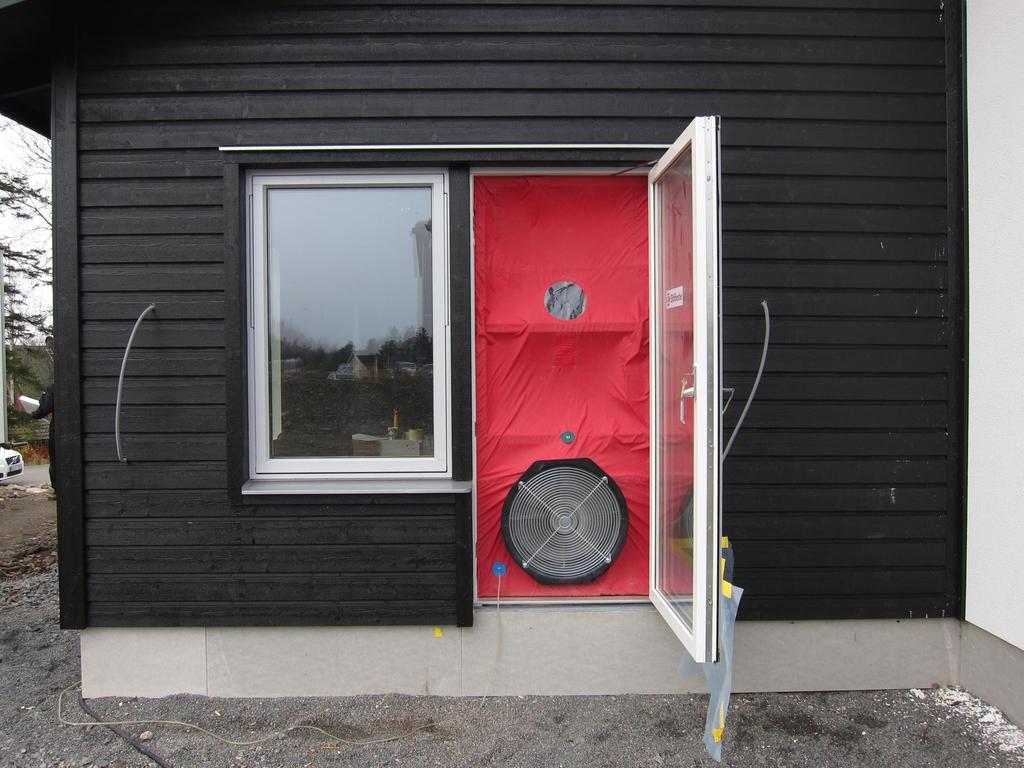

22 Täthet viktigt. PASSIVHUS Luftläckning: 0,30 liter/sek, m 2 U = 0,07 W/m 2 54 cm isolering 0,30 Enplanshus 120 m 2 Klimatzon III

23 PASSIVHUS Dubbelt så tätt U = 0,105 W/m 2 34 cm isolering 0,15

24 INTE SÅ TÄTT! (PASSIVHUS 0,3) U = 0,02 W/m cm isolering 0,50

25

26

27

28

29 Samarbete mellan yrken Undervisning, träning Kvalitet, energieffektivitet

30 Kv Ljuset, Alingsåshem, HSB 2013

31 Kvarteret Fridhem 2013, Trollhättan Eidar AB 174 lägenheter

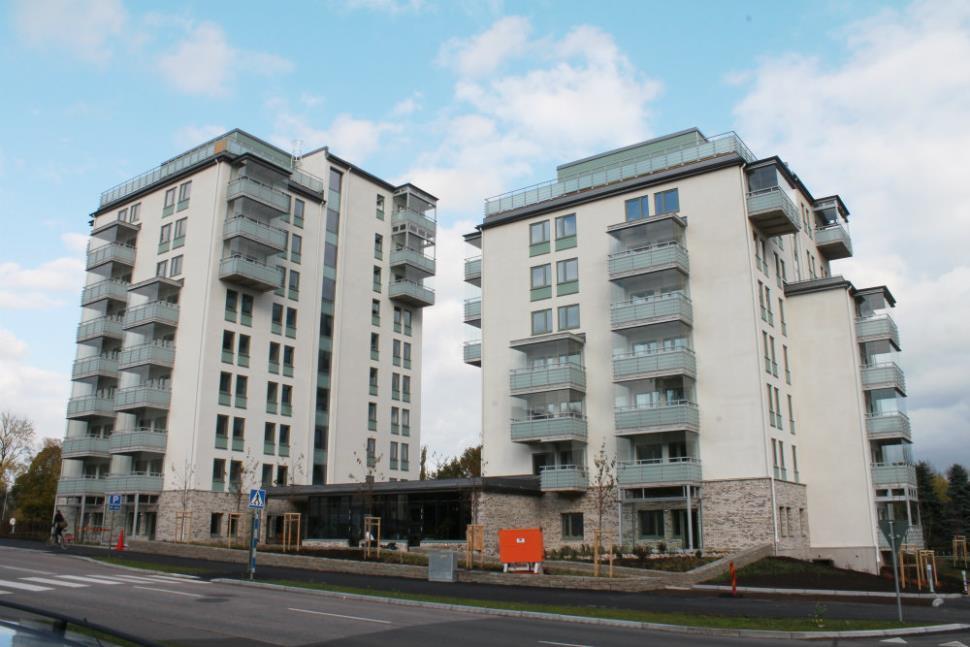

32 Kvarteret Fältspaten Skövde lägenheter AB Skövde Bostäder Kvarteret Ljuset Alingsås 2013 Alingsåshem HSB 23 kwh/kvm, år

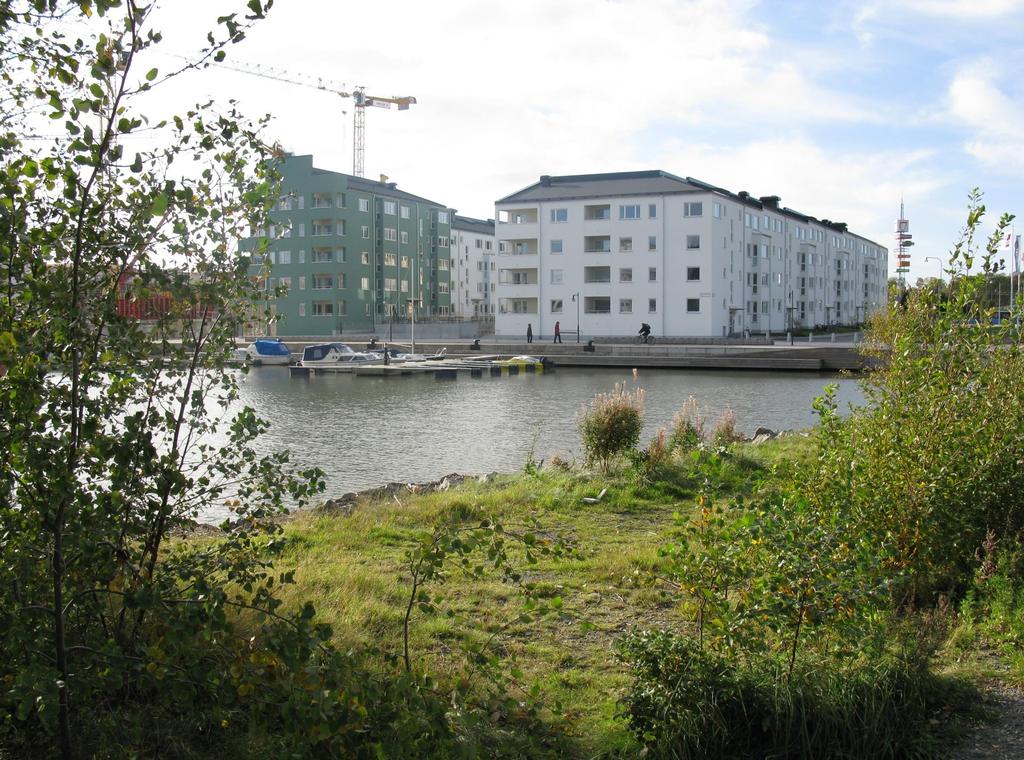

33 LÖNSAMT? Älvstranden Utvecklings AB Investeringskostnaderna är 4 procent högre för Hamnhuset i Göteborg (115 lägenheter) Räntan är lägre än kostnaden för den inbesparade energin. Passivhuset är lönsamt från allra första dagen. Hamnhuset

34

35 Sveriges första förskola med passivhusteknik: Stadsskogen i Alingsås, 2009

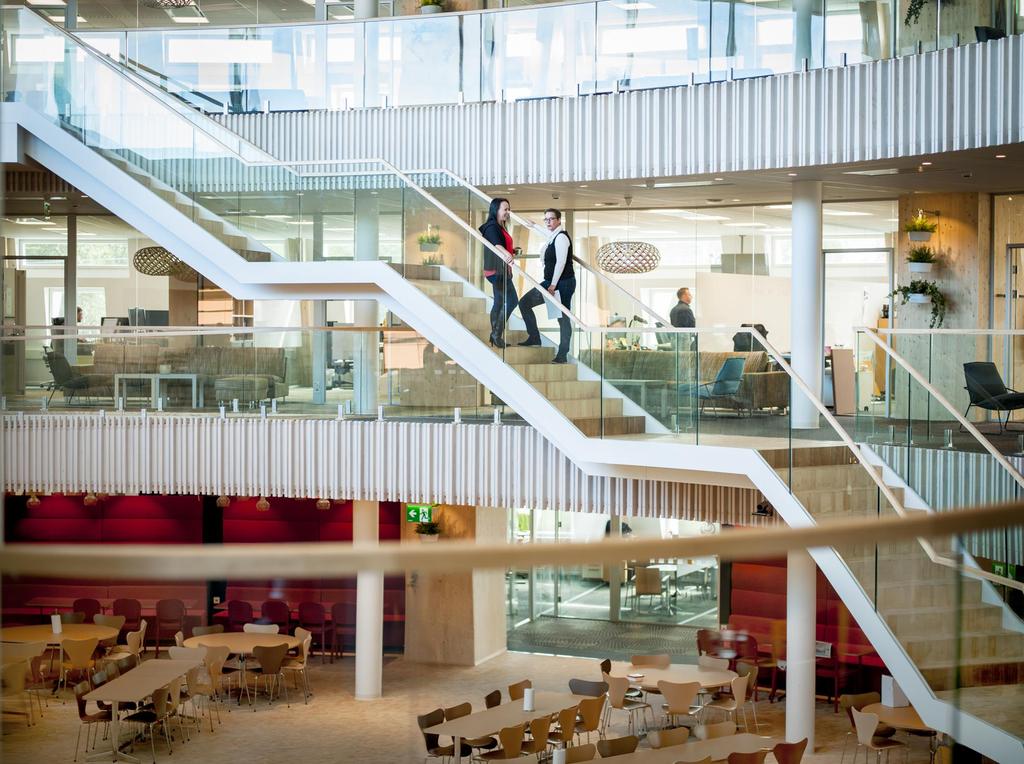

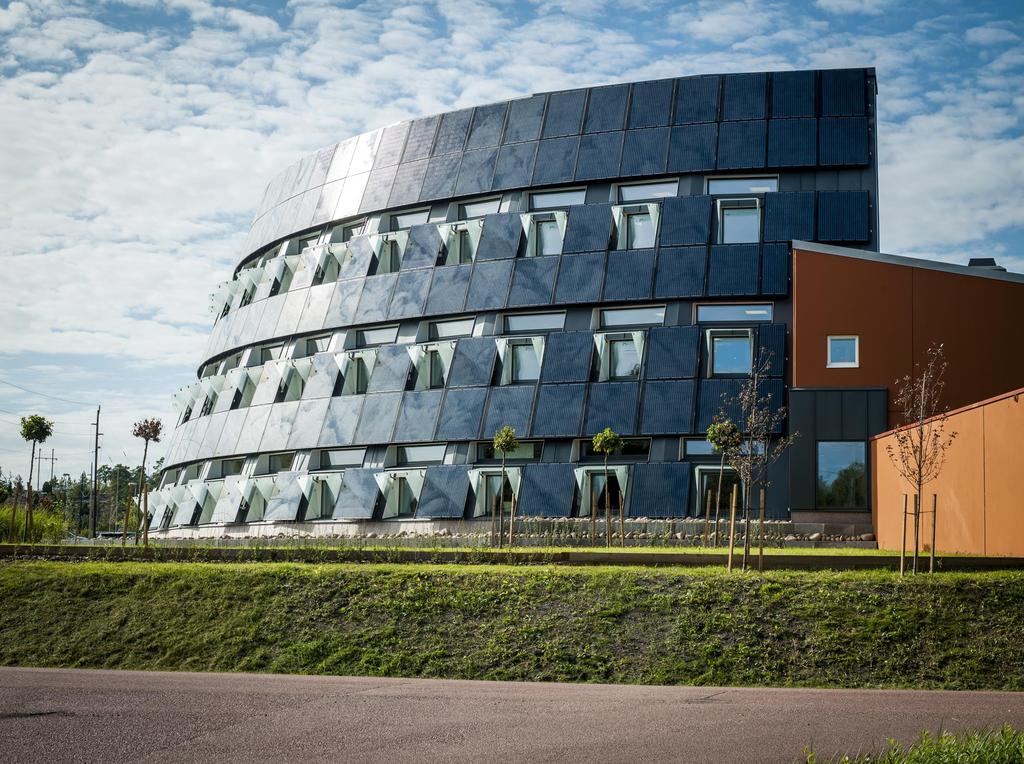

36 Eskilstuna Miljö & Energi, Kontor 2013

37

38

39 MER ÄN PASSIVHUS I VÄRLDEN > 40 MILJONER KVADRATMETER I Sverige 2000 lägenheter

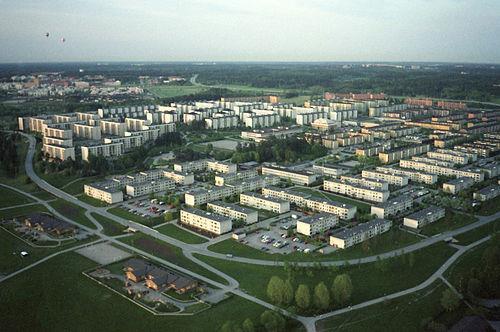

40 MILJONPROGRAMMET byggdes en miljon nya bostäder i Sverige (7,5 miljoner invånare)

41 2050: - åttio procent finns redan idag

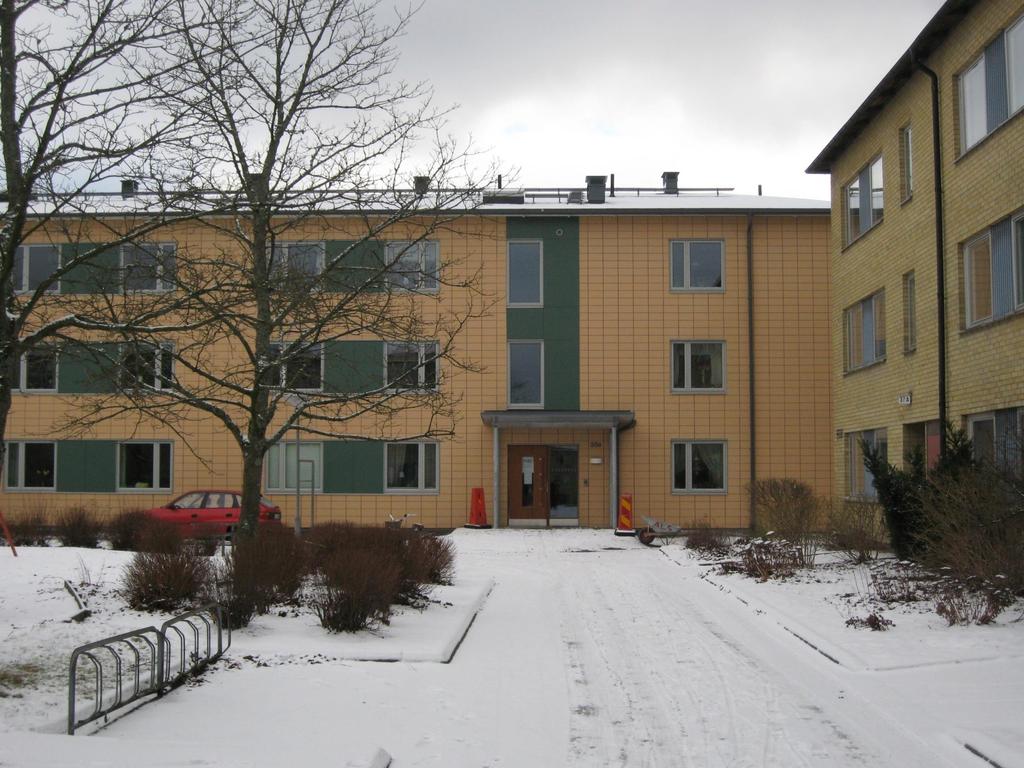

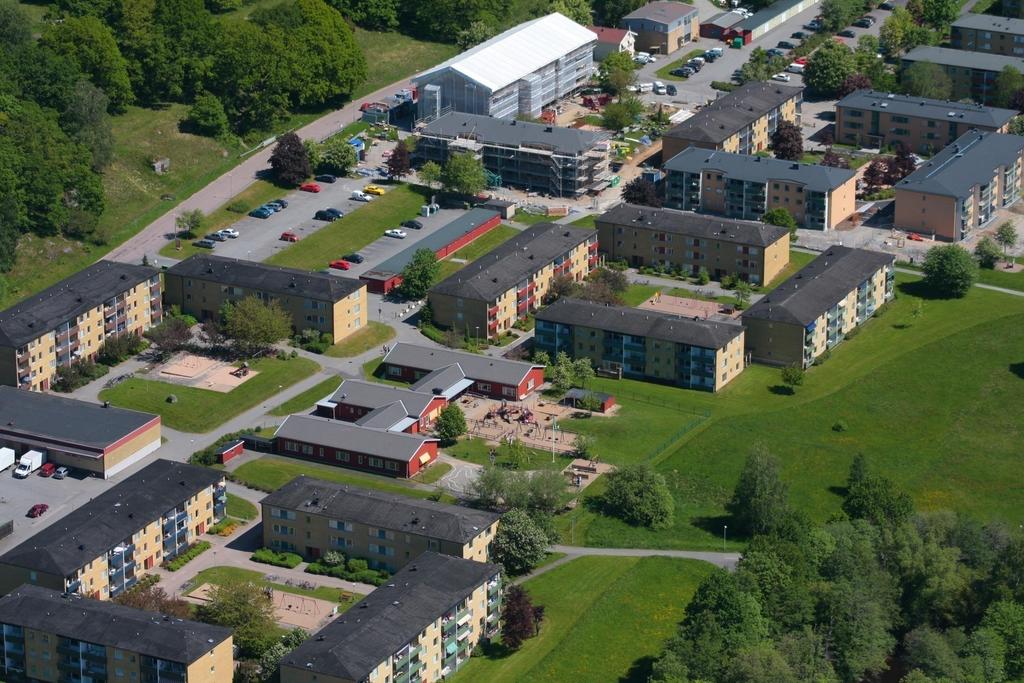

42 Alingsåshem AB, Brogården 300 lägenheter, ca 1970

43 Det Goda Livet Mindre ensamhet Trygghet, rörlighet, 60 % tillgänglighet. Mångkultur Torg, mötesplatser

44 bostäder i Sverige med samma utformning!

45 Planering tillsammans med de boende!

46 Partneringentreprenad Skanska - Alingsåshem

47 50 cm isolering i taket 45 cm isolering I ytterväggarna Treglasfönster U-värde 0,85 W/kvm x C Ventilation med värmeväxlare i varje lägenhet Nya utvändiga balkonger utan köldbryggor Täta entrédörrar 11 cm isolering nedåt Energianvändning: (kwh/kvm år) 22 C inomhustemperatur Före Efter Uppvärmning: Varmvatten: Hushållsel: Fastighetsel (trappljus, tvättstuga etc.): Summa:

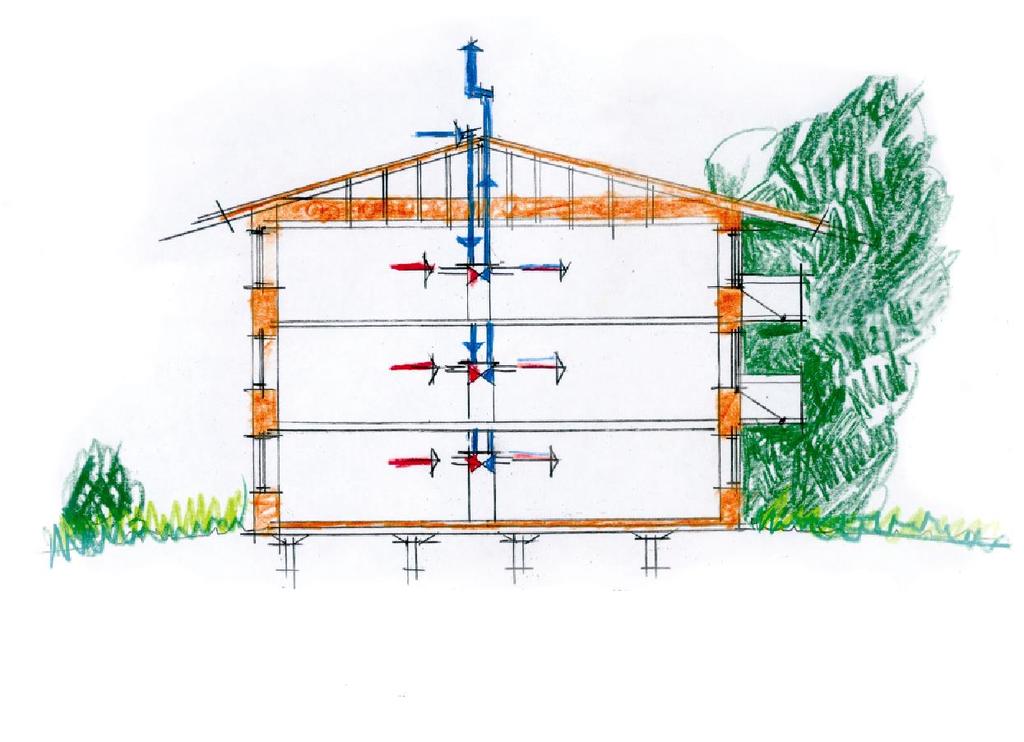

48 Kalkyl cm isolering i taket 45 cm isolering I ytterväggarna Treglasfönster U-värde 0,85 W/kvm x C Ventilation med värmeväxlare i varje lägenhet Nya utvändiga balkonger utan köldbryggor Täta entrédörrar 11 cm isolering nedåt Energianvändning: (kwh/kvm år) 22 C (21 o C) inomhustemperatur Före Efter Möjligt Uppvärmning: Varmvatten: Hushållsel: Fastighetsel (trappljus, tvättstuga etc.): Summa:

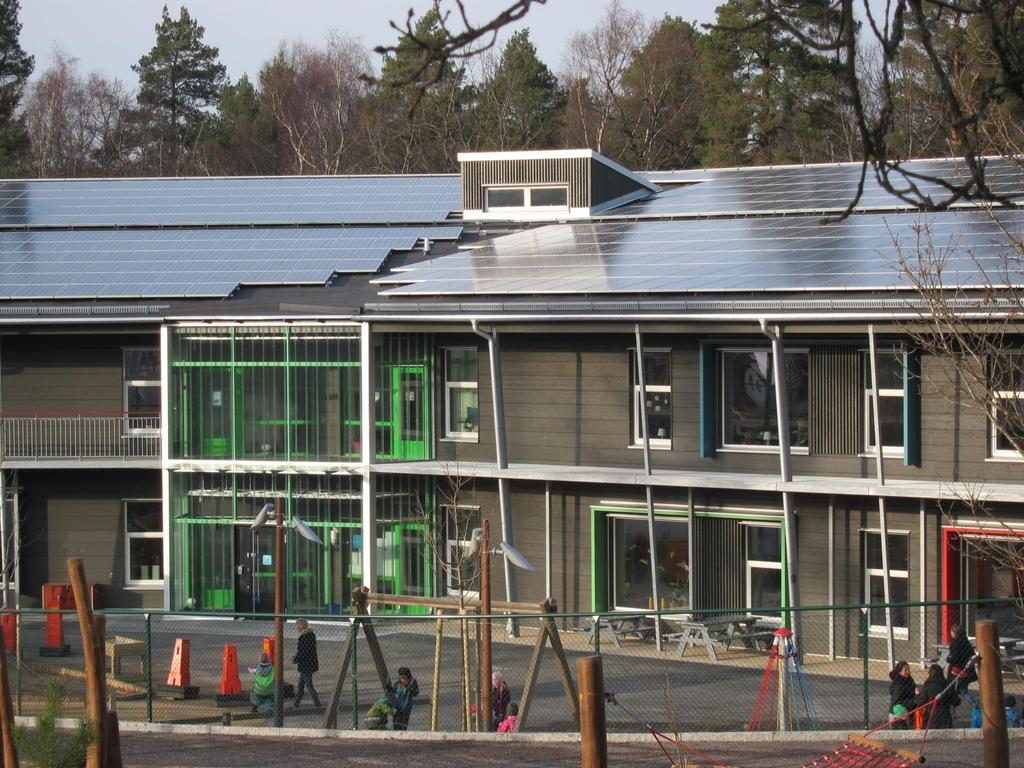

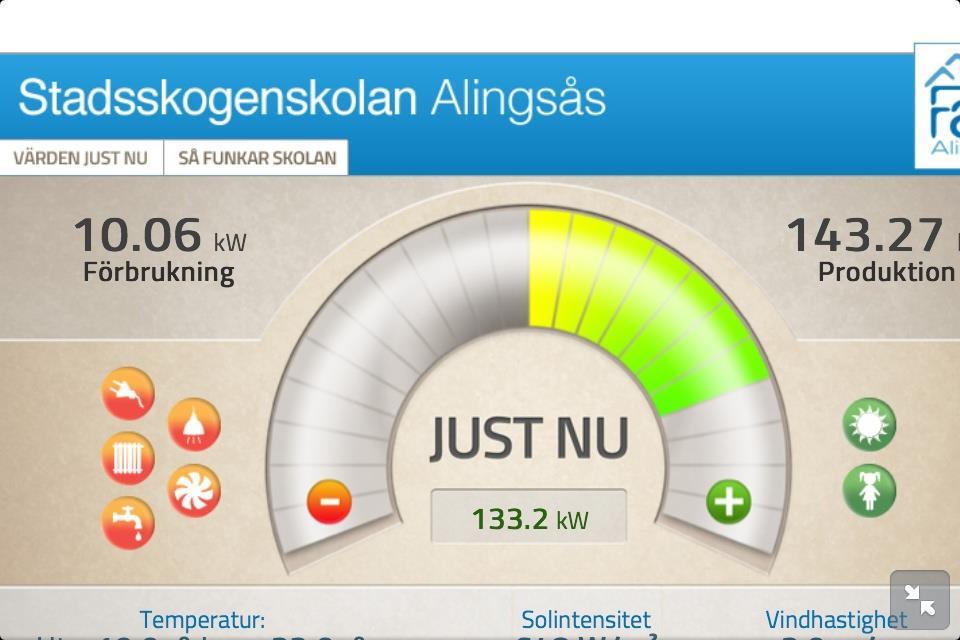

49 Nu bygger vi nollenergihus! Stadsskogenskolan, Alingsås 2014

50

51

52 Fiskarhedenvillan Upplands Väsby 2014

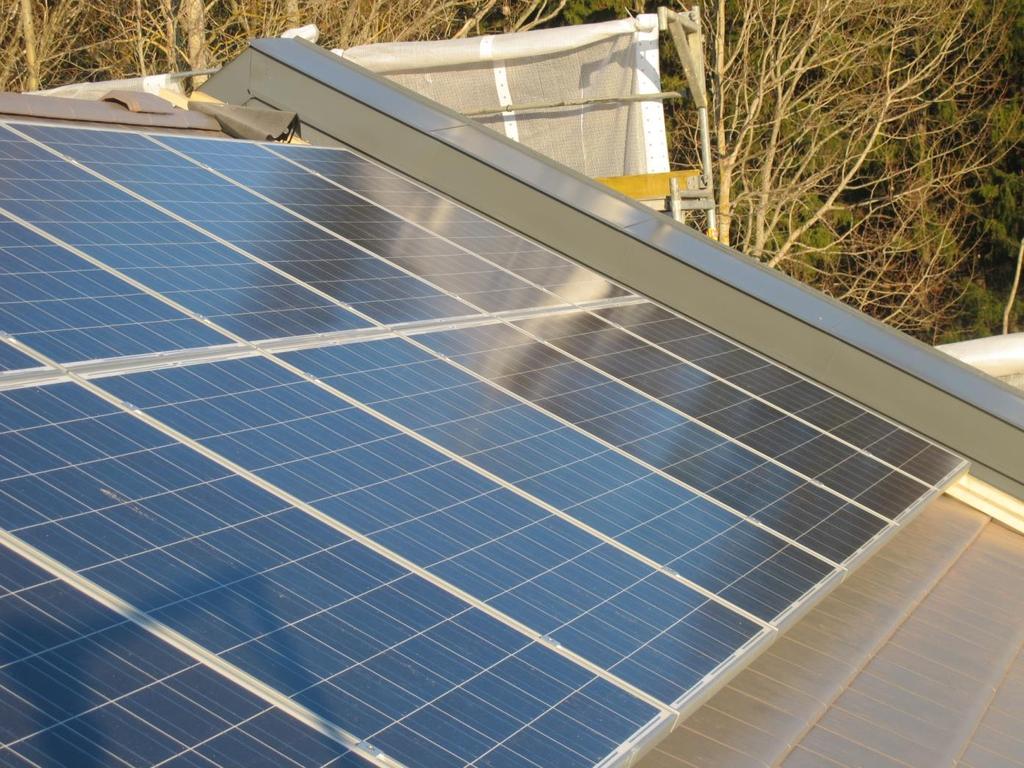

53

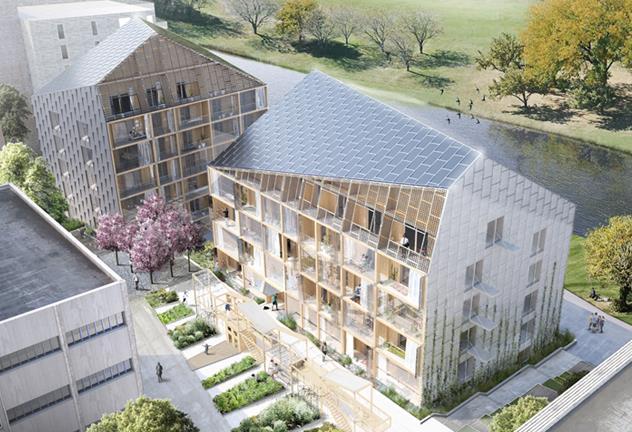

54 Plusenergihus BROFÄSTET Norra Djurgårdsstaden, Stockholmshem

55 HYRESHUS I TRÄ FÖRSLAG TILL TYPHUS Johan Ehrenberg ARKITEKT HANS EEK AB

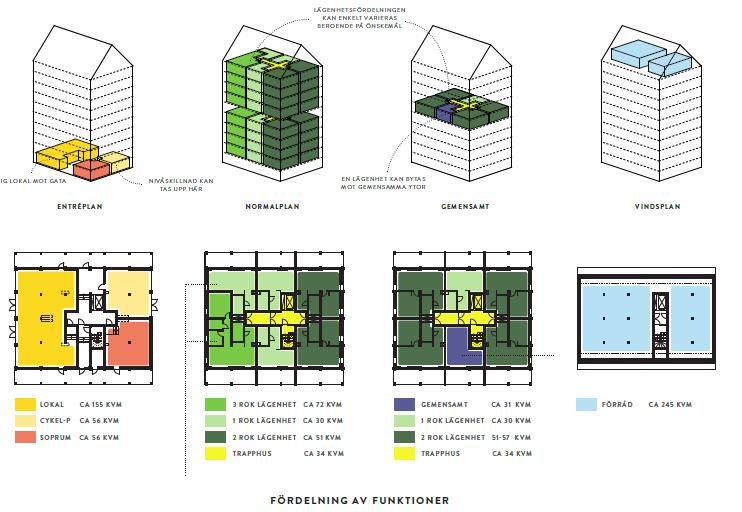

56 1 RoK 1 RoK 2 RoK 3 RoK 1 RoK 2 RoK

57

58

59

60 Ekonomi ETC hyreshus Crowdfounding ca 3 % ränta för finansiering Minst femtio års livslängd avskrivningstid 50 år Inga energikostnader Små driftskostnader Små underhållskostnader lång livslängd på material Avkastningskrav 0 % Låg hyra

61 Hans Eek, arkitekt SAR/MSA Passivhuscentrum Västra Götaland Earth Lights Slut
