Bygga E - metodstöd när vi bygger energieffektivt. Johan Gunnebo Nina Jacobsson Stålheim

Transkript

1 Bygga E - metodstöd när vi bygger energieffektivt Johan Gunnebo Nina Jacobsson Stålheim

2 Kort om Lokalförvaltningen Förvaltar offentliga lokaler för Göteborgs Stad: - förskolor, skolor, äldreboende, gruppbostäder, administrativa lokaler - drygt 3000 byggnader - 2,1 miljoner m 2 Bygger om och nytt: - omsätter ca 1,3 miljarder i projekt varje år - nybyggd yta utgör ca 1% av totalytan per år HÅLLBAR STAD ÖPPEN FÖR VÄRLDEN 2

3 Fastighetsel Energi o Total energianvändning inkl verksamhetsenergi 167 kwh/m 2, år o Energieffektiviseringsplan o Mål: minska 25% % o Nyproduktion: max 45 kwh/kvm, år (fastighet) Verksamheten Uppvärmning HÅLLBAR STAD ÖPPEN FÖR VÄRLDEN 3

4 Typiskt LF-lågenergi - inga konstigheter o Fjärrvärme o Välisolerat, tjocka väggar, djupa fönsternischer o FTX o Behovsstyrd ventilation (temperatur och CO 2 ) o Behovsstyrd belysning (närvaro och dagsljus) o Vindfång lågtempererade zoner vid entréer o Torkrum istället för torkskåp o Färre entréer o Allt oftare flera plan, kompaktare o Allt oftare tung stomme o Luftläckage < 0,2 l/s, m 2 HÅLLBAR STAD ÖPPEN FÖR VÄRLDEN 4

5 Ok, kravet på specifik energianvändning hos LF är 45 kwh/m 2 Men hur ser det verkliga utfallet ut? Förskola 1-21% Förskola 2-10% Förskola 3 +11% Förskola 4 +49% Förskola 5 +89% Förskola % Att uppnå kravet är dock svårare än vad många tror HÅLLBAR STAD ÖPPEN FÖR VÄRLDEN 5

6 Vi är inte ensamma nu gör vi något åt det! HÅLLBAR STAD ÖPPEN FÖR VÄRLDEN 6

7 Vilka energirelaterade krav påverkar energianvändningen? A om (formfaktor) [m 2 ] A Bottenplatta U = [W/m², K] K Ytterväggar U = [W/m², K] K Vindsbjälklag U = [W/m², K] K Yttertak U = [W/m², K] K Ytterdörrar U = [W/m², K] K Fönster Glas: g= ; T= ; U = [W/m² K] A/ K Karm: andel i total fönsterarea %; U = [W/m² K] Solavskärmning A Markreflektion A Skuggning vinkel n/o/s/v A Köldbrygga vid kantbalkar [W/m K] K Köldbrygga vid bjälklagskant [W/m K] K Övriga köldbryggor K Temperaturkrav Göteborgs Stad, Indata till energianalys Uppvärmning Fjärrvärme VVS Varmvatten 500 [l/m 2, år], ΔT= 47 C Göteborgs Stad, Indata till energianalys Kyla Nej Göteborgs Stad Ventilation Till- och frånluft med värmeåtervinning. VVS Temperaturverkningsgrad VVX: % SFP [kw/(m 3 /s)], CAV Tilluftstemperatur C Drifttider Se Göteborgs Stads Indata till energianalys Göteborgs Stad, Indata till energianalys Internlaster Belysning: 8 [W/m 2 ] Göteborgs Stad, Indata till energianalys E Utrustning: Övrig fastighetsel Hissar: [kwh/m 2 ] E Fastighetsbelysning: [kwh/m 2 ] Personer Göteborgs Stad Lufttäthet 0,2 [l/s, m²] vid 50 [Pa] K Säkerhetsmarginal Beräkningarna utförs utan säkerhetsmarginal Göteborgs Stad, Anvisning för energianalys Brukare Driftspersonal Slitage - Bristande funktion HÅLLBAR STAD ÖPPEN FÖR VÄRLDEN 7

8 Vilka övriga energirelaterade krav ställer LF? Specifik energianvändning (kwh/m 2, år) Verksamhetsenergi (kwh/m²,år) Varmvatten (kwh/m 2,år) Byggnadens orientering på tomten Total netto energianvändning (köpt energi) (kwh/m 2,år) Max effekt transmission w/m2 Termisk komfort Inomhustemperatur Ventilation, luftomsättning (l/s,m 2) Motorverkningsgrad (%) Fukt Solavskärmning Um (hela byggnaden) (W/m 2,K) Fönster, U (W/m 2,K) Dörrar, U (W/m 2,K) Lufttäthet klimatskal (l/sm²) vid 50 pa Belysningsstyrning Köldbryggor w/m, K Uppvärmningssätt Typ av värmekälla Typ av värmfördelning Solceller Motorverkningsgrad för pumpar (%) Fjärrvärmereturtemp Solfångare Typ av flöde Omfattning VAV Typ av värmeåtervinning Verkningsgrad (%) SFP-tal Belysningskrav Installerad belysningseffekt (W/m 2 ) Ljuskällor Styr-, regler och mätning av belysning Behovsstyrning Specifik utrustning Mätning och uppföljning Verksamhets-, /hushållsenergi Vitvaror Apparater exkl vitvaror Ljuskällor Styr-, regler och mätning av belysning Behovsstyrning Mätning och uppföljning Verksamhets-, /hushållsenergi Specifik utrustning HÅLLBAR STAD ÖPPEN FÖR VÄRLDEN 8

9 Energirelaterade krav skall passera: Förstudie Projektering Bygghandling Produktion Besiktning Idrifttagande Garantitid Driftspersonal Brukare Lägg till överlämningar mellan de olika processerna HÅLLBAR STAD ÖPPEN FÖR VÄRLDEN 9

10 Åtgärder Utbildning internt Utbildning kunder, brukare Nytt energiuppföljningssystem Tidigt idrifttagande Bygga E HÅLLBAR STAD ÖPPEN FÖR VÄRLDEN 10

11 Bygga E Metoden skall säkerställa att byggnaden uppfyller krav som definierats för: Effektiv energianvändning God innemiljö Beständighet

12 Bygga E Energikravsbeskrivning Energiprestandadokument Checklistor Egenkontroll Följer processen Identifiering av kritiska moment Arbetsberedning Energironder Energisamordningsmöten Provning och mätning Avstegsredovisning HÅLLBAR STAD ÖPPEN FÖR VÄRLDEN 12

13 Information ByggaE säkerställer informationsflödet i hela byggprocessen Program Projektering Produktion Förvaltning

14 Byggherre Energidokumentation Planering Projektering Produktion Förvaltning Formulera krav på prestanda och uppföljning Lagkrav ByggaE ByggaE Projektörer Energieffektiv projektering ByggaE Entreprenörer / leverantörer ByggaE ByggaE Produktionsmeto d som säkrar energieffektiv byggnad ByggaE Förvaltare ByggaE Energieffektiv förvaltning Möte brukare/drift

15 Sammanfattande energiprestandadokument

16 Kritiska moment/områden Klimatskal (isolerförmåga, lufttäthet, fönster, dörrar) Installationer (prestanda på komponenter/system m m) Inneklimat (termisk komfort, luftkvalitet, ljud, ljus) Fuktsäkerhet Beständighet (konstruktioner, system, produkter) Byggnaden som system (optimering) Arbetsberedning Kunskapsbrist Granskning, kontroll och uppföljning Kommunikation och överföring av information Dialog mellan arkitekt, konstruktör och entreprenör Slutbesiktning och funktionsprovning

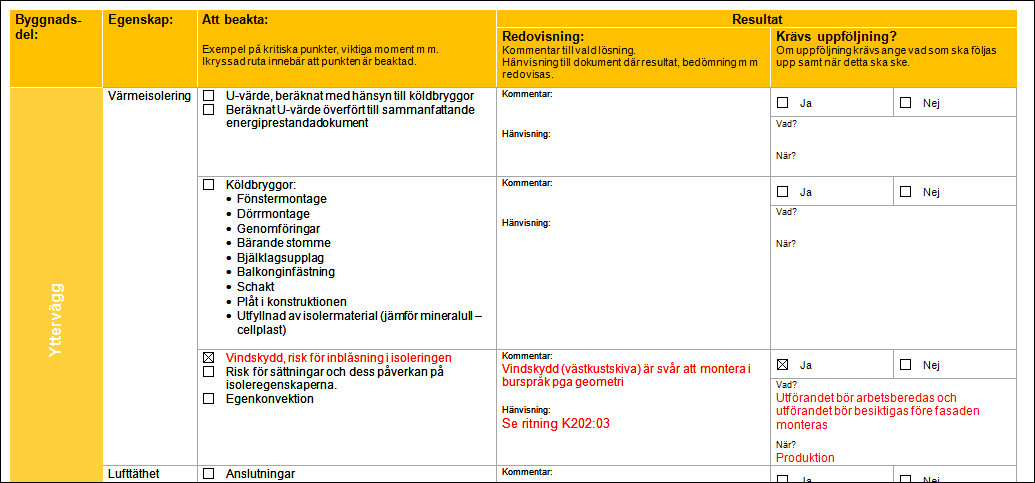

17 Att hitta de kritiska momenten och föra vidare informationen
