Solkraft & Plusenergi

Transkript

1 -Varför är det en ekonomiskt bra lösning redan idag? 1 1

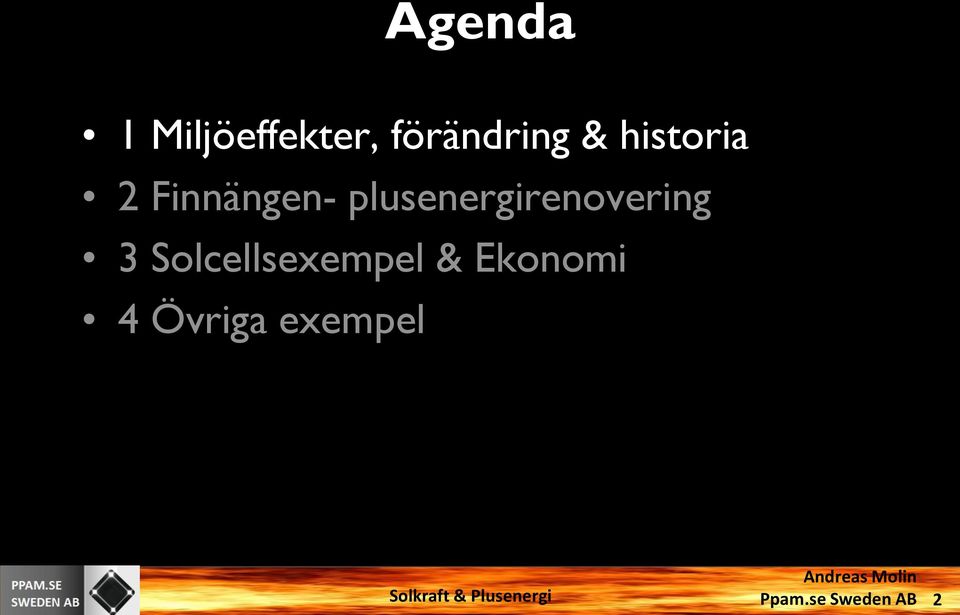

2 Agenda 1 Miljöeffekter, förändring & historia 2 Finnängen- plusenergirenovering 3 Solcellsexempel & Ekonomi 4 Övriga exempel 2

3 Miljöeffekter: Mänsklighetens gränser Planetary boundaries: Exploring the safe operating space for humanity Rockström et al, Rockström et al,

4 4

5 Areal som behövs för att täcka nuvarande global användning av fossila bränslen 10 TW Är biobränsle hållbart? Solenergi i biobränslen Biodrivmedel som den produceras idag (etanol) 2/3 av jordens landareal För hållbarhet räcker inte biobränslen 5

6 Ökat kraftbehov Source: Dieter Meissner, Solelseminarium 6

7 Areal som behövs för att täcka nuvarande global användning av fossila bränslen 10 TW Arealeffektivitet Solceller Solceller med dagens effektivitet: På Soltak (icke exploaterande) Vissa förnybara energikällor är mer förnybara än andra 7

8 Varför är det så svårt med förändring? Källa: Björn Sanden,

9 Förändring tar lång tid Det tog 60 år för olja att nå 5% av energitillförseln Källa: Björn Sanden,

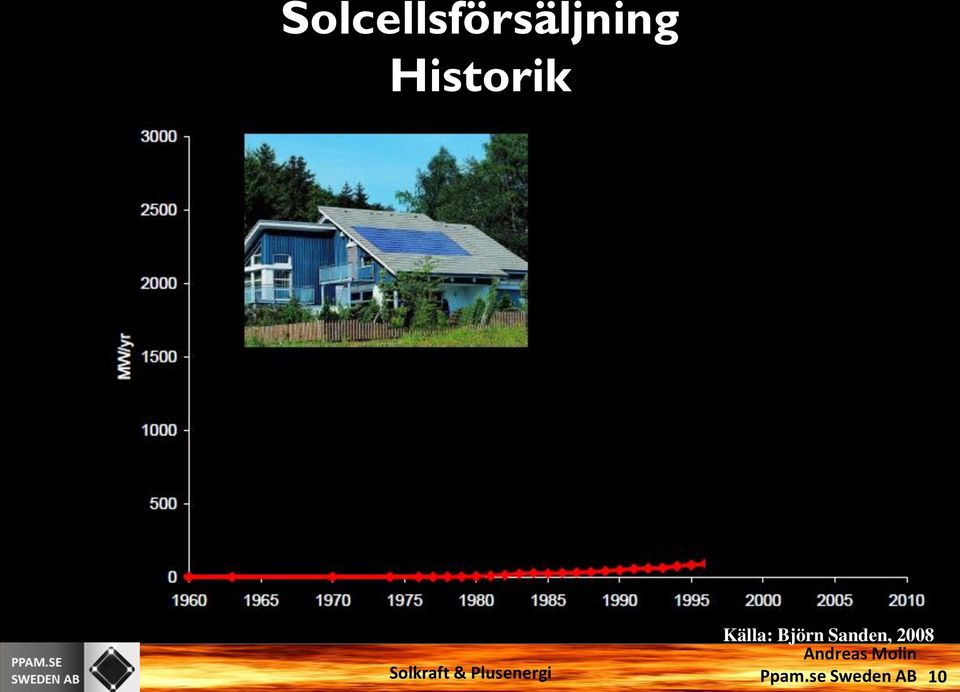

10 Solcellsförsäljning Historik Källa: Björn Sanden,

11 ~1000 kwh/m2 => 1000 kwh/kw ~2400 kwh/m2 => 1600 kwh/kw 11

12 Myter om solceller Kostar mer energi att skapa än de ger Sverige saknar sol Energiåterbet 1-4 år Likt Tyskland som är världsledande Sandproblem i öken Växthuseffekten p g a höjd markreflektans Inte taksolel p g a ej nyexploaterande 12

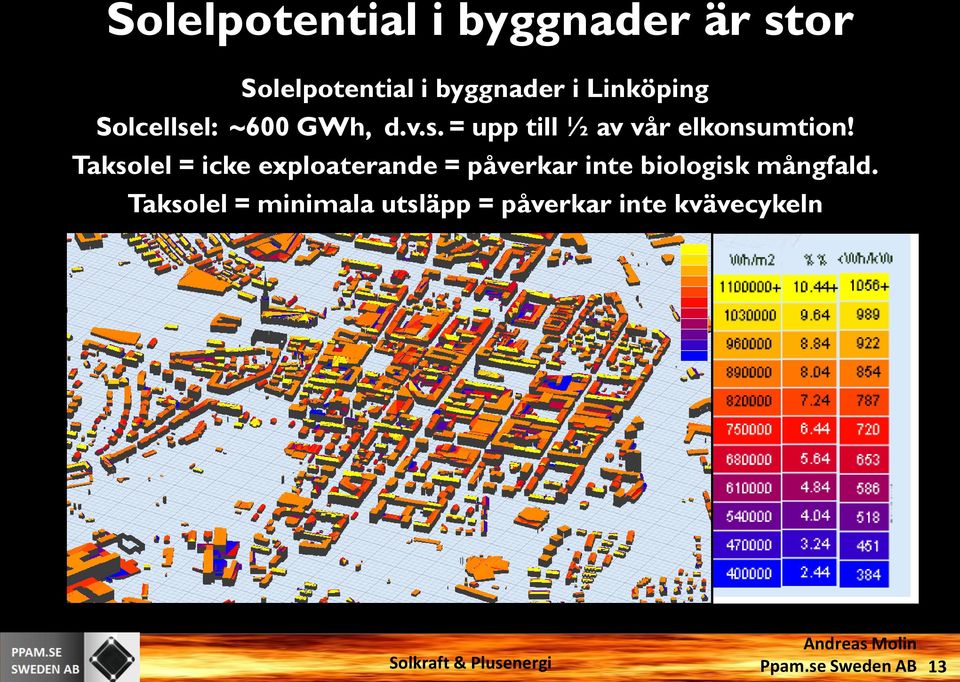

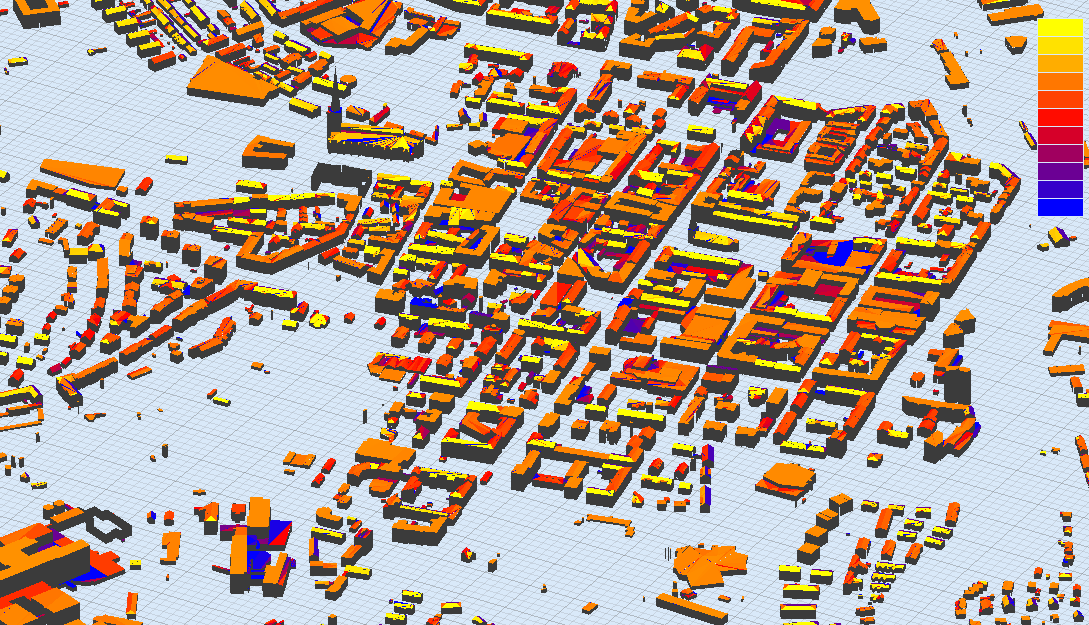

13 Solelpotential i byggnader är stor Solelpotential i byggnader i Linköping Solcellsel: ~600 GWh, d.v.s. = upp till ½ av vår elkonsumtion! Taksolel = icke exploaterande = påverkar inte biologisk mångfald. Taksolel = minimala utsläpp = påverkar inte kvävecykeln 13

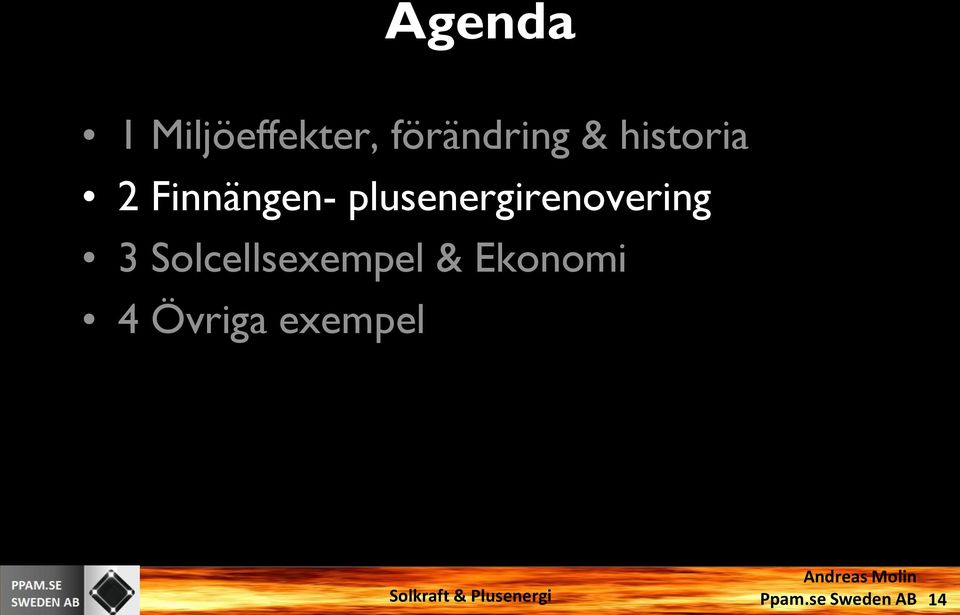

14 Agenda 1 Miljöeffekter, förändring & historia 2 Finnängen- plusenergirenovering 3 Solcellsexempel & Ekonomi 4 Övriga exempel 14

15 Finnängen Ett energineutralt boende Sveriges första renoverade plusenergihus 15 15

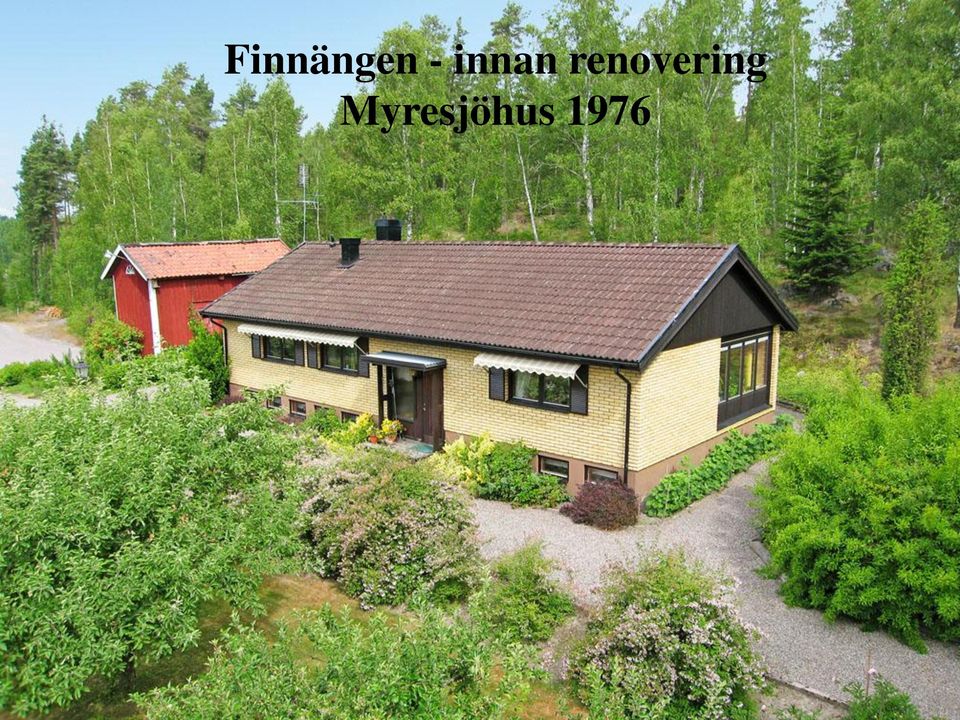

16 Finnängen - innan renovering Myresjöhus

17 Finnängen Eltransport- Under utveckling Vattenkraft Nät Solel - 10 kw-68m 2 Solvärme - 11m 2 Jordslinga 200 m Ventilation FTX Soltank-800l Värmepump-6kW Isolering 25 cm Lufttäthet Fönster 17

18 Tålig Infiltrationstätning 0,3 oms/h (0,13 l/s,m 2 ) vid 50 Pa Passivhuskrav: 0,6 oms/h (0,3 l/s,m 2 ) 18

19 Termisk komfort - fönster Jämförelse yttemperatur 10 C ute Gamla Nya 16 C 20,5 C Termisk komfort viktig vid energieffektivisering. Annars reboundeffekt. (rekyleffekt) 19

20 Grå Cellplast Lambda 31 mw/mk Lång livslängd & Formstabilitet 20

21 Smart värmelager Värmepumpens gas kondenserar i tanken Överhettad gas nyttjas Kondensering vid framledningstemp Potential Årsvärmefaktor 5 Kondensering vid 30 trots att varmvattnet blir C. Inga legionella problem ty slinga med endast 10 l hålls uppvärmt

22 Modellering Värme Validering av modell Prognos 22

23 Modellering El 23

24 Före U-värde (W/m 2 K) Årsanvändning Vägg 0,40 10ton Pellets & Tak 0,32 Grund 0,6/1, kwh el Fönster 3 => Infiltration Pa (300m 2 )=2,67 l/s,m kwh el Ventilation-Frånluft+Eldning Uppvärmning-Pellets Värmeenergi kwh/år Varmvatten kwh/år El kwh/år Hushållsel kwh/år Fastighetsel kwh/år Efter U-värde (W/m 2 K) Vägg 0,10 Tak 0,08/0,10 Grund 0,6/1,6 Fönster 0,77 Infiltration 60 Pa (454m 2 )=0,13 l/s,m 2 Ventilation- FTX Uppvärmning-Värmepump Värmeenergi kwh/år Varmvatten kwh/år El kwh/år Hushållsel kwh/år Fastighetsel kwh/år Värmepump kwh/år Solel kwh/år 24

25 Ekonomi Elkonsumtion Sol Köpt RörligNät RörligEl FastNät FastEl Elcertifikat [kwh] [kwh] [kwh] [kr] [kr] [kr] [kr] Ack [st] Jan Feb Mar Apr Maj Jun Jul Aug Sep Okt Nov Dec Tot Elkonsumtion Sol Köpt RörligNät RörligEl FastNät FastEl Elcertifikat [kwh] [kwh] [kwh] [kr] [kr] [kr] [kr] Ack [st] Jan Feb Total energikostnad Per år: 3500 kr = 292 kr/mån För 250 m2 uppvärmd villa 25

26 Agenda 1 Miljöeffekter, förändring & historia 2 Finnängen- plusenergirenovering 3 Solcellsexempel & Ekonomi 4 Övriga exempel 26

27 Solcellssystem Elmätare för elcertifikat 27

28 Investeringsexempel Älgstorps gård Bra lutning ~35 grader Relativt skuggfritt & högt Prestanda ~1000 kwh/kw,år 28

29 Takläge bra Solelproduktion beroende av asimut och lutning x 29

30 Solelinvestering är långsiktiga investeringar Livslängd på själva solcellen 200 år Effektgaranti i 25 år (80%) Livscykelkostnad (LCC) Ränta, inflation, alt elpris & degradering Underhåll 30

31 Ekonomiska antaganden: Elproduktionen medger ~1,0 kr/kwh exkl moms + elcertifikat 0,30 kr/kwh Elpristend 12% ökning/år Energiskatt 6% ökning/år sedan % ökning/år sedan 1990 Elcertifikatspris Svårt med trend men: 7% ökning/år Antag 5,5 % i snitt enligt energimyndighetens mall Låg Inflation 1,7 % i snitt Degradering Solceller Garanterat max -0,8 %/år 31

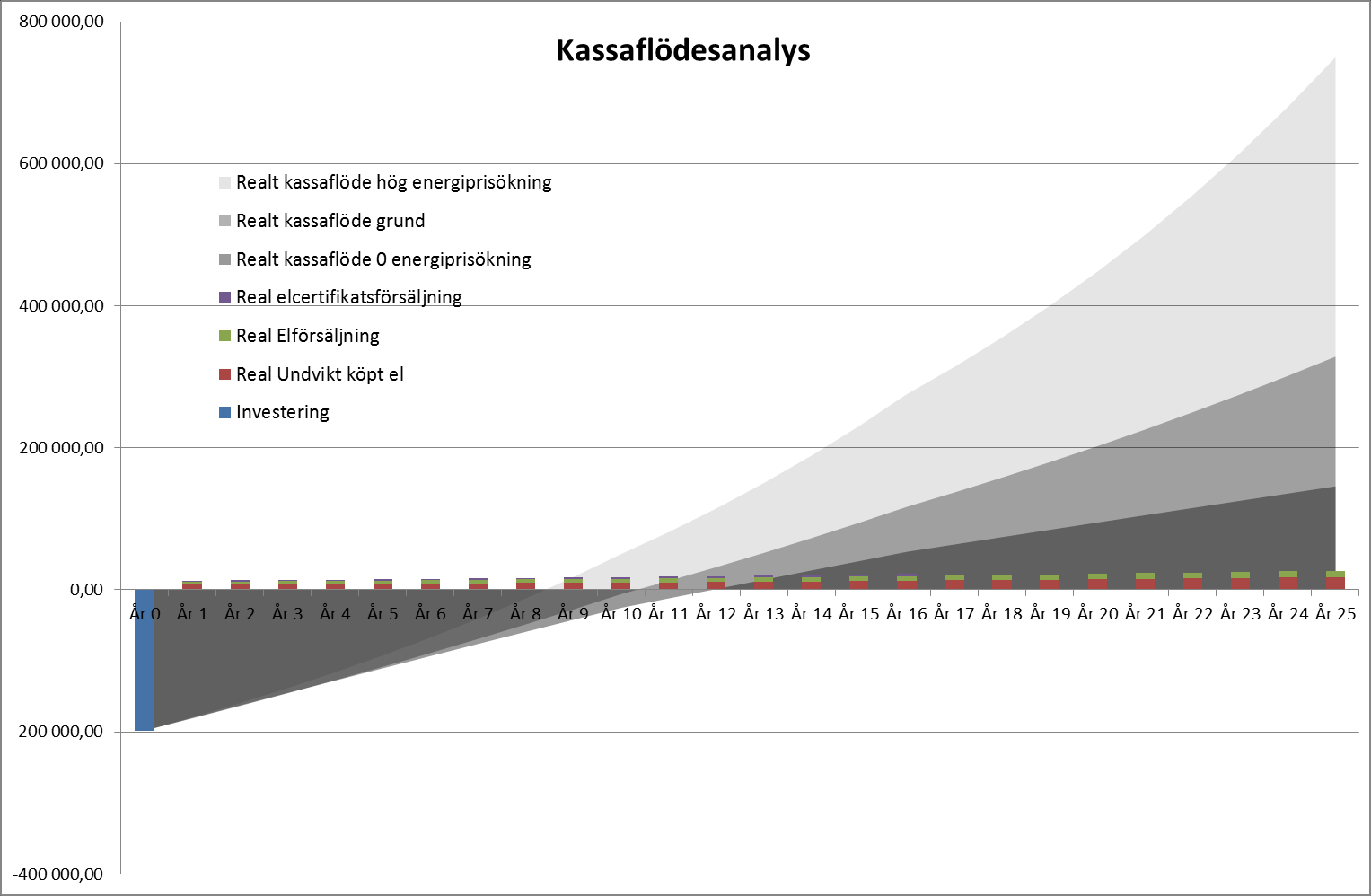

32 Investering Älgstorp14 kr/årskwh Pay-off 7-11 år Nettonuvärde Tkr Internränta 5-13 % 32

33 Agenda 1 Miljöeffekter, förändring & historia 2 Finnängen- plusenergirenovering 3 Solcellsexempel & Ekonomi 4 Övriga exempel 33

34 Solluftvärme i kombination Reservkraft 34

35 Flisby Prästgård 84 kwp 35

36 Fågelbergs gård 20 kwp 36

37 Ekhamra gård 20 kwp 37

38 Bjönnigården, Orust 88 kwp 38

39 Semi-transparenta 39

40 Perpetuum Automobile Area Efficient Sustainable Energy Solutions 40
