1 Question today imagine tomorrow create for the future Roland Jonsson Seniorkonsult Energi

2 Energislöseri Ägarlägenheter i Estland Alla betalar individuellt sina egna kostnader Från fjärrvärme till gaspannor 40% lägre energianvändning Fokus på minskad energianvändning

3 Inte ovanligt när det gäller tvättstugor

4 Elfläkt i stället för avfuktare

5 1000 kr/år Åtgärdskostnad 1000 kr

6 Varför kyla av frånluften innan den värmeväxlas eller tilluften innan den når inneluften?

7 7

8 At a glance 8 Stoppa slöseriet

9 Elkostnad kronor per torkning 6 kg tvätt Timvärden 5 4,5 4 3,5 3 2,5 2 1,5 1 0, FrånluftTT

10 Elkostnad kronor per torkning 6 kg tvätt Timvärden 5 4,5 4 3,5 3 2,5 Batteri ökar energianvändningen med 12% 2 1,5 1 0, FrånluftTT Batteri

11 Elkostnad kronor per torkning 6 kg tvätt Timvärden 5 4,5 4 3,5 3 2,5 2 Värmepumpstumlare Pay-off 3 år 1,5 1 0, FrånluftTT Batteri VP TT

12 Elkostnad kronor per torkning 6 kg tvätt Timvärden 5 4,5 4 3,5 3 2,5 2 1,5 1 0,5 0 Värmepumpstumlare Pay-off 3 år Ny teknik Pay-off 2 år FrånluftTT Batteri VP TT Ny teknik

13 Hur mycket energi går det åt för att värma 1 m 3 kallvatten till varmvatten 13 8 o C 60 o C

14 60 kwh går det åt för att värma 1 m 3 kallvatten till varmvatten 60 o C 14 Hur många kwh med fjärrvärme? Hur många kwh med elpatron? Hur många kwh med värmepump?

15 Köpt energi för att värma 1 m 3 kallvatten till varmvatten 60 o C kwh fjärrvärme 60 kwh elpatron 22 kwh med värmpump Har vi sparat någon energi? Rätt svar är nej men vi har minskat mängden köpt energi

16 Energikostnad för att värma 1 m 3 kallvatten till varmvatten 60 o C idag 16 Fjärrvärme? Fjärrvärme 21,90 kr Elpatron El och elnät 63 kr Värmepump Värmepump 23,25 kr

17 Målet? 17 Spara energi Förbättra driftnettot Minska mängden köpt energi Var finns potentialen för energiköpare?

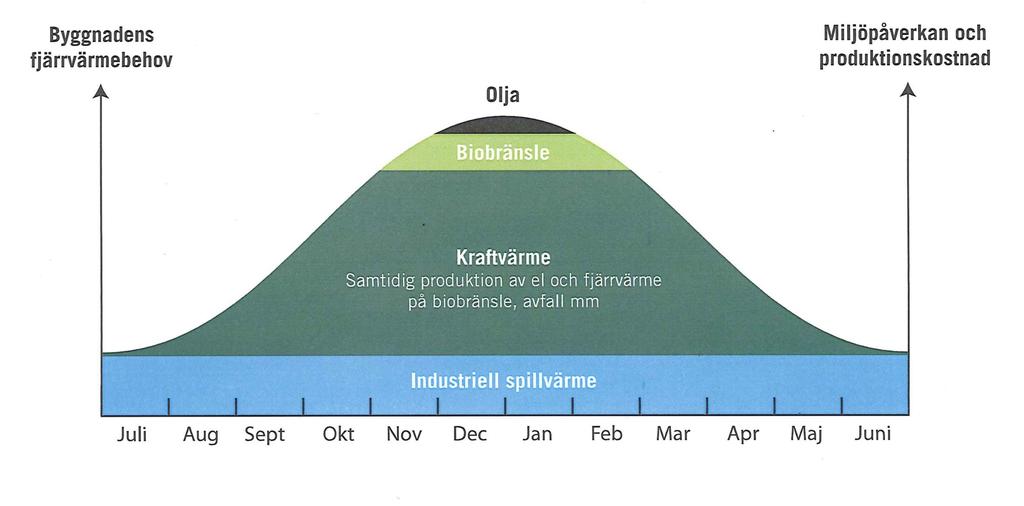

18 Fjärrvärme och Effektivisering Energieffektivisering Mindre kwh Effektivisering Mindre effekt och CO2

19 Effekt [kw] Effektsignatur köpt fjv FJV ideal Utetemperatur

20 Kronor per MWh utan moms och effektkostnad jan feb mar apr maj juni juli aug sep okt nov dec

21 Elnät 21 Elpris 1,13 kr/kwh komplett inkl moms Med nedsäkring 1,30 kr/kwh

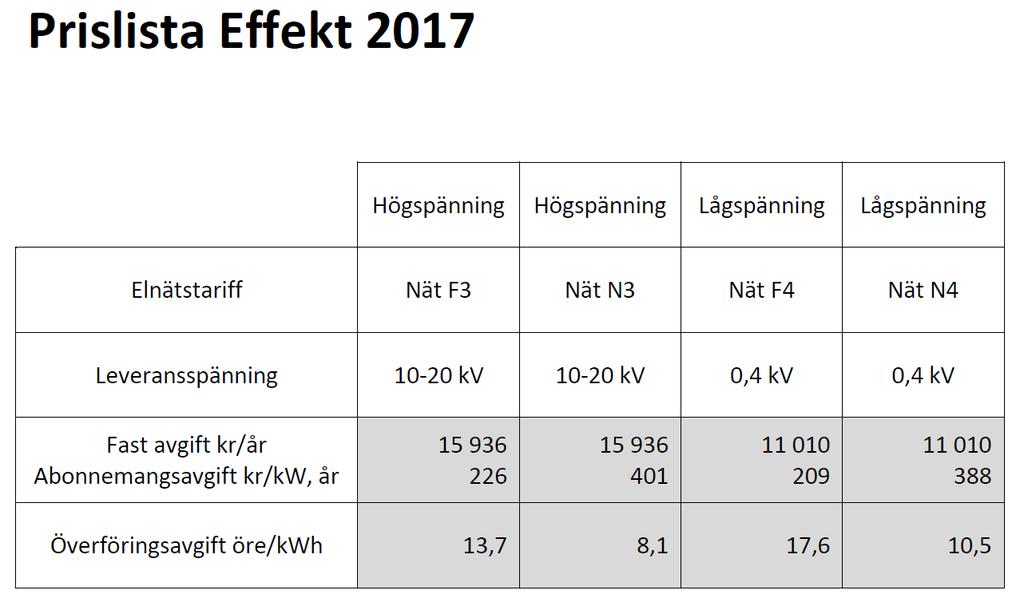

22 22 Elpris komplett 1,08 kr/kwh Med effekt och fast avgift 1,24 kr/kwh

23 23 Fokus på effekt

24 Effektsignatur vanlig FTX

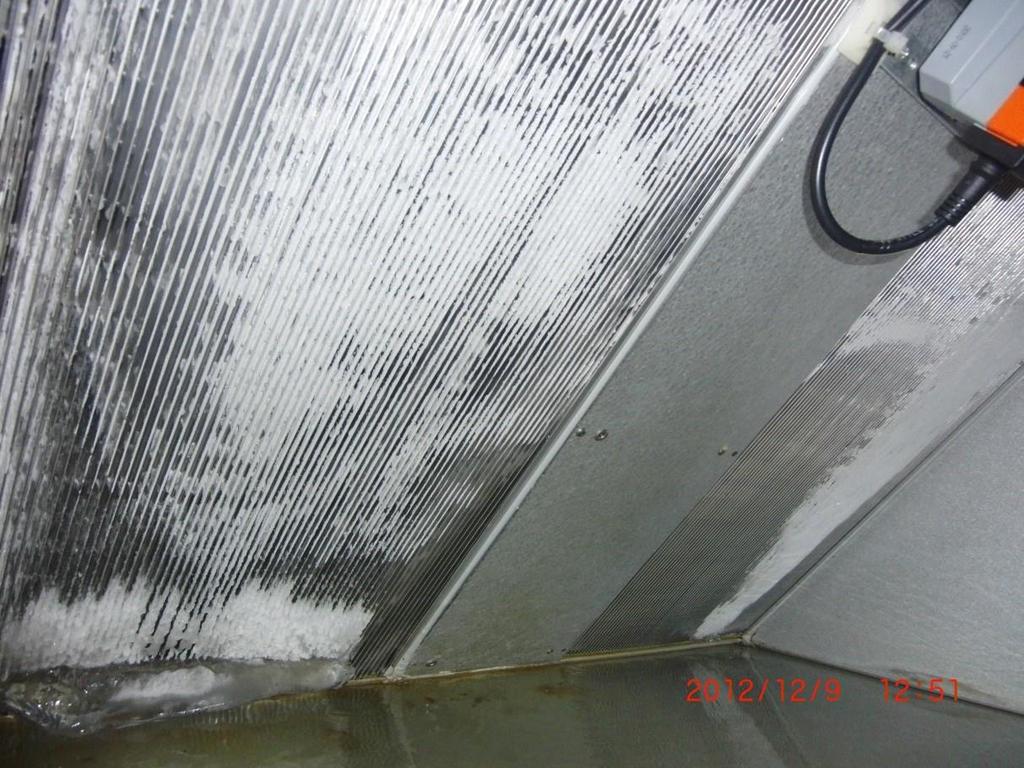

25 värmeväxlare med påfrysning FTX FTX = Från och Tilluft med värmeåtervinning med plattvärmeväxlare

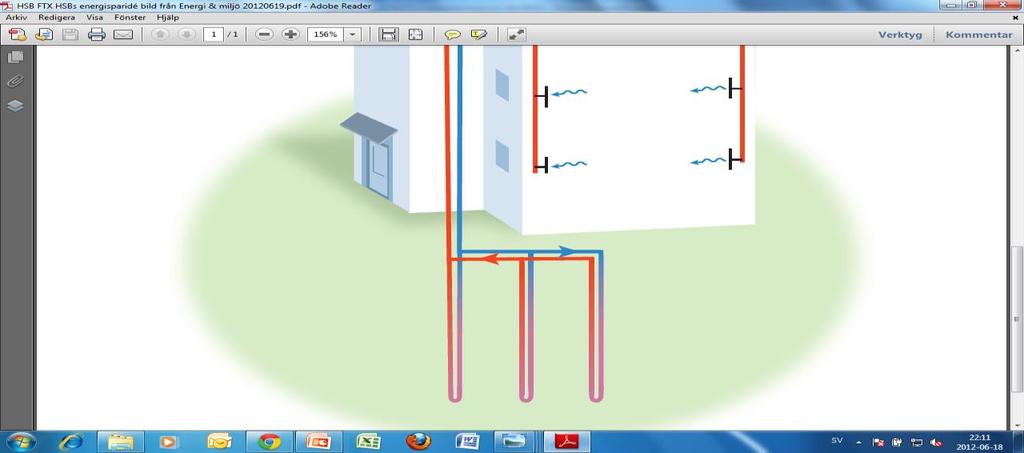

26 26 Geo FTX

27 Geo FTX

28 Effektreducering fjärrvärme Energiåtervinning från spillvatten

29 70,00 60,00 Kostnad kr per m 3 varmvatten Inkl Effektkostnad 50,00 40,00 30,00 Kr med vx effekt Besparing 20,00 10,00 0,

30 BeBo Ett hus fem möjligheter Målet var att halvera energianvändningen Se helheten kring energi Många räknar med snitt priser och missar effektkostnaden vilket leder till felinvesteringar Lönsamma åtgärder görs inte och olönsamma åtgärder genomförs

31 Olika orter olika förutsättningar Nacka Tyresö Järfälla Enköping Södertälje Västerås Huddinge Solna Stockholm Eskilstuna

32 Förlust på 20 år om man inte gör något 0 Hus 3 hus 4 Hus 5:1 Hus 5:2 Hus 5:3 Hus 5:4 Hus 5:5 Hus 5:

33 Värmepump

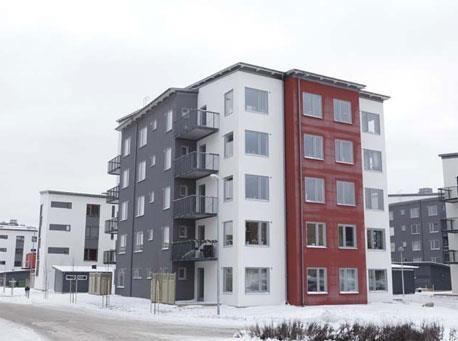

34 Värmepumpar +60 o C 5 trappor utan hiss +50 o C +40 o C +30 o C +20 o C +10 o C -10 o C +-0 o C -20 o C -30 o C

35 Hur fungerar en värmepump? COP (Värmefaktor) uttrycker förhållandet mellan avgiven värmeenergi och tillförd driftenergi. COP = Avgiven värme/ Drift-el Kompressorns drift-el påverkas av tryckskillnaden mellan förångare och kondensor Bästa COP fås om: Hög temperatur på kalla sidan (värmekällan) Låg temperatur på varma sidan (värmesystemet)

36 6 5,5 cop 5 4, ,5 3 2,

37 Vart tar energin vägen i fastigheten? Värme 2. Varmvatten 3. VVC Varmvattencirkulation (tomgångsförluster) 4. Driftel

38 Kronor per kwh inkl moms 1,4 1,2 1, ,8 0,6 0,70 0,54 0,50 0,4 0,2 0 El V VV VVC

39 Kronor per kwh inkl moms 1,4 1,24 1, ,8 0,6 0,4 0,70 0,35 0,54 0,46 0,50 0,56 0,2 0 El V VP-V VV VV-VP VVC VVC-VP

40 Mindre kwh VP bas fjärrvärme som spets jan feb mar apr maj jun jul aug sep okt nov dec VP Fjärrvärme

41 Lägre kostnad fjärrvärme bas och VP spetsvärme jan feb mar apr maj jun jul aug sep okt nov dec Vp Fjärrvärme

42 Framtidssäkert hus eller verksamhet 42 Stoppa slöseriet (ingen blir rik på förluster) Fokusera på åtgärder som minskar effekten (från kwh till kw) Minskad elanvändning Prata med energileverantören Beslutsunderlag man kan lita på (Vem kan man lita på)

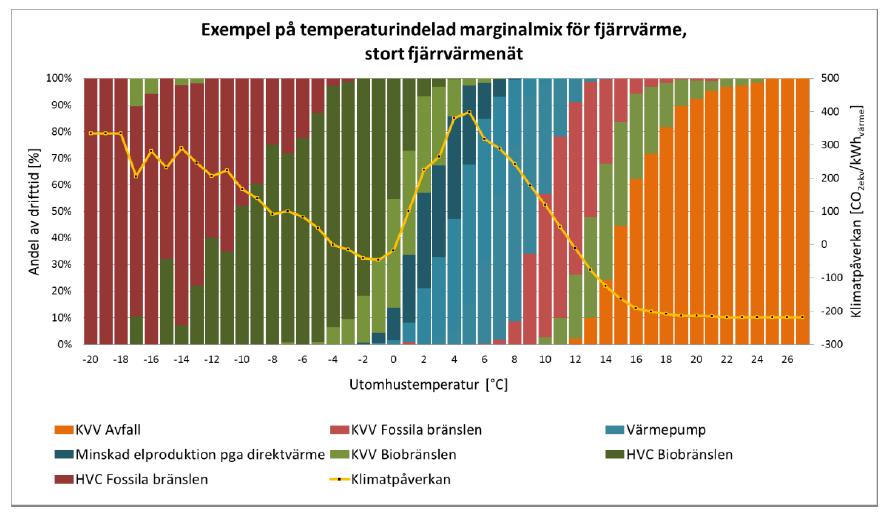

43 Vad är målet? kw kwh komfort 43 koldioxid 6 K kronor köpa prylar

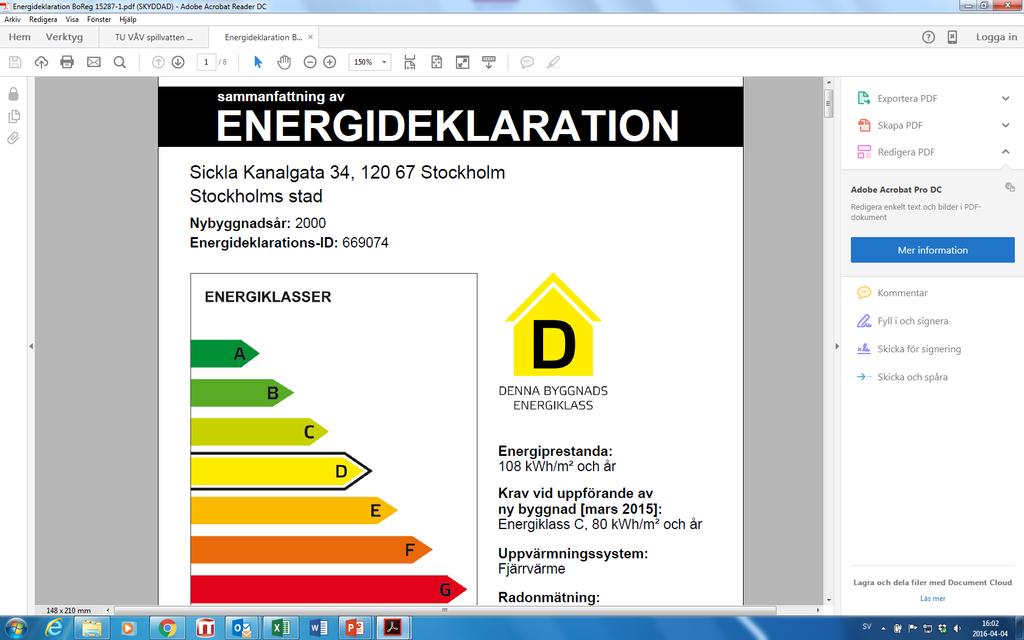

44 Från 146 till 108 kwh/m2 Atemp

45 Tack! wsp.com Roland Jonsson Seniorkonsult Energi
