INREGLERING LUFT OCH VATTEN

Transkript

1 INREGLERING LUFT OCH VATTEN Roland Jonsson Energichef HSB Riksförbund #kilowatten

2 HSB Medlemsägt Sveriges största privata hyresvärd medlemmar bostadsrätter Hyresrätter 29 Regionföreningar 1 Riksförbund

3 HSB Vårt uppdrag är att i samverkan med medlemmarna skapa det goda boendet. 50% minskning av CO 2 utsläpp till år 2023 Alla nya hus skall uppfylla miljöbyggnad Silver

4 FJÄRRVÄRME OCH EFFEKTIVISERING Energieffektivisering Mindre kwh Effektivisering Mindre effekt och CO2

5 ENERGIEFFEKTIVISERING

6 ENERGIEFFEKTIVISERING Servicebil Diesel Servicebil Diesel 50/50 bränsle Servicebil El

7 RESURSEFFEKTIVISERING

8 RESURSEFFEKTIVISERING Servicebil Diesel Servicebil Diesel 50/50 bränsle Servicebil El Automatiserad övervakningsutrustning Ingen bil behövs

9 NULÄGE ENERGIPRISER FÖRÄNDRING Fjärrvärme 20 vs ,8% Elskatt 1/ % Elskatt 1/ Reducerad skatt +17% Säkring 80A till Effektabon SEVAB +25% Eleffektkomponenter 18 mån Ellevio +25% Elpris okt 2015 vs okt %

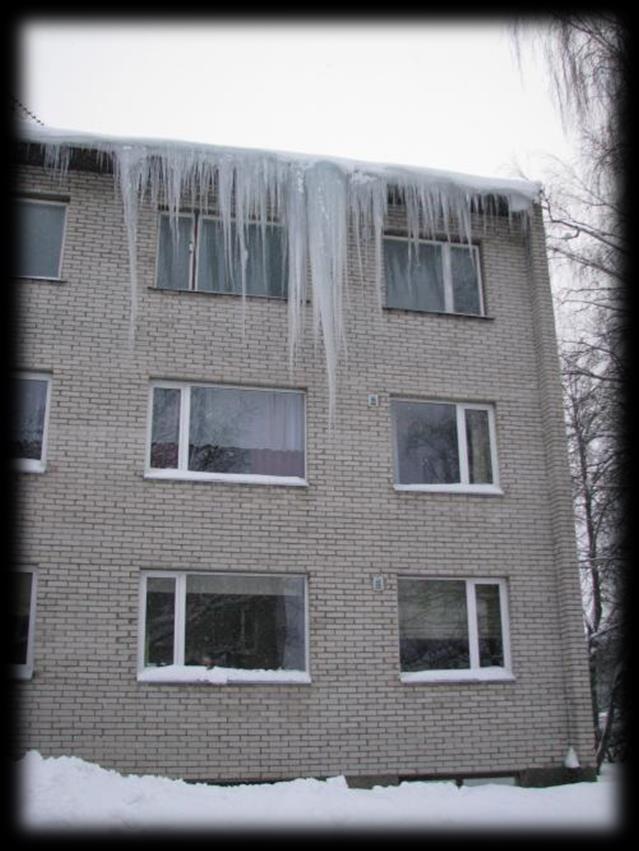

10 ENERGIFÖRLUSTER Energieffektivisering = Inte lönsamt tycker många Effektivisering är det lönsamt?

11 En vanlig syn när det gäller tvättstugor och torkning

12 MÅL kwh koldioxid 5 K komfort kronor köpa prylar

13 KÖPA PRYLAR Självdrag Inget drag

14 RESULTATET Tänk på helheten och miljön inne

15 0,35 l/s m 2 0,02345 m 3 /s

16 VÄRMEVÄXLARE MED PÅFRYSNING FTX FTX = Från och Tilluft med värmeåtervinning med plattvärmeväxlare

17

18

19 TORKTUMLARE T4190 3,8 kwh torkning 6 kg tvätt Energi för luft tillkommer 200 m 3 /h

20 TORKSKÅP TS kg tvätt 5,1 kwh torkning (3,8 kwh torkning) Energi för luft tillkommer 60 m 3 /h 0,8 kwh vid -20 C o Totalt 5,9 kwh (Totalt 6,45 kwh)

21 TVÄTTSTUGOR BEBOTorrt Timer stopp

22 ELFLÄKT I STÄLLET FÖR AVFUKTARE

23 VÄRMEAVGIVNING RADIATORER

24 300 Watt 300 Watt 300 Watt 300 Watt 300 Watt 300 Watt 300 Watt 300 Watt 300 Watt

25 VÄRMEEFFEKTBEHOV 4200 WATT Lgh 13 Lgh 23 Lgh Watt 500 Watt 600 Watt % 12% % Lgh Watt Lgh Watt Lgh Watt 10% 7% 10% Lgh Watt Lgh 21 Lgh Watt 500 Watt 12% 10% 12%

26 RADIATORSTORLEKAR 3600 WATT Lgh 13 Lgh 23 Lgh Watt 600 Watt 500 Watt 500 Watt 600 Watt 600 Watt Lgh 12 Lgh 22 Lgh Watt 300 Watt 300 Watt 200 Watt 400 Watt 300 Watt Lgh Watt 400 Watt Lgh 21 Lgh Watt 500 Watt 300 Watt 400 Watt

27

28 RADIATORSTORLEKAR 3600 WATT Lgh 13 Lgh 23 Lgh Watt 600 Watt 500 Watt 500 Watt 600 Watt 600 Watt Lgh 12 Lgh 22 Lgh Watt 300 Watt 300 Watt 200 Watt 400 Watt 300 Watt Lgh Watt 400 Watt Lgh 21 Lgh Watt 500 Watt 300 Watt 400 Watt

29 Temperatur in 55 o C Temperatur ut 45 o C

30 Temperatur in 55 o C Medeltemp 50 o C Temperatur ut 45 o C

31 Temperatur in 60 o C Medeltemp 50 o C Temperatur ut 40 o C

32 MANIPULERAD VENTIL Temperatur in 60 o C Medeltemp 55 o C Temperatur ut 50 o C

33 TERMOSTAT VENTIL STÄNGER Temperatur in 60 o C Medeltemp? o C Temperatur ut 20 o C

34 KIRUNAMODELLEN Temperatur in 70 o C Medeltemp 50 o C Temperatur ut 30 o C

35 BRF Vimpeln 20 Klippgatan 20 Solna

36 NATTSÄNKNING I EUROPA :00:00 00:30:00 01:00:00 01:30:00 02:00:00 02:30:00 03:00:00 03:30:00 04:00:00 04:30:00 05:00:00 05:30:00 06:00:00 06:30:00 07:00:00 07:30:00 08:00:00 08:30:00 09:00:00 09:30:00 10:00:00 10:30:00 11:00:00 11:30:00 12:00:00 12:30:00 13:00:00 13:30:00 :00:00 :30:00 15:00:00 15:30:00 16:00:00 16:30:00 17:00:00 17:30:00 18:00:00 18:30:00 19:00:00 19:30:00 20:00:00 20:30:00 21:00:00 21:30:00 22:00:00 22:30:00 23:00:00 23:30:00-25%

37 NATTSÄNKNING I SVERIGE FTX :00:00 00:30:00 01:00:00 01:30:00 02:00:00 02:30:00 03:00:00 03:30:00 04:00:00 04:30:00 05:00:00 05:30:00 06:00:00 06:30:00 07:00:00 07:30:00 08:00:00 08:30:00 09:00:00 09:30:00 10:00:00 10:30:00 11:00:00 11:30:00 12:00:00 12:30:00 13:00:00 13:30:00 :00:00 :30:00 15:00:00 15:30:00 16:00:00 16:30:00 17:00:00 17:30:00 18:00:00 18:30:00 19:00:00 19:30:00 20:00:00 20:30:00 21:00:00 21:30:00 22:00:00 22:30:00 23:00:00 23:30:00

38 NATTSÄNKNING I SVERIGE Fungerar inte med bra isolering Ovanligt idag Kräver effekt

39 TEMPERATUR I LÄGENHETER :00:00 00:45:00 01:30:00 02:15:00 03:00:00 03:45:00 04:30:00 05:15:00 06:00:00 06:45:00 07:30:00 08:15:00 09:00:00 09:45:00 10:30:00 11:15:00 12:00:00 12:45:00 13:30:00 :15:00 15:00:00 15:45:00 16:30:00 17:15:00 18:00:00 18:45:00 19:30:00 20:15:00 21:00:00 21:45:00 22:30:00 23:15:00 lgh 1 lgh 1

40 TEMPERATUR I LÄGENHETER :00:00 00:45:00 01:30:00 02:15:00 03:00:00 03:45:00 04:30:00 05:15:00 06:00:00 06:45:00 07:30:00 08:15:00 09:00:00 09:45:00 10:30:00 11:15:00 12:00:00 12:45:00 13:30:00 :15:00 15:00:00 15:45:00 16:30:00 17:15:00 18:00:00 18:45:00 19:30:00 20:15:00 21:00:00 21:45:00 22:30:00 23:15:00 lgh 1 lgh 2-15%

41 KALLT I MÅNGA LÄGENHETER

42 TEMPERATURBALANS

43 TEMPERATURBALANS

44 TEMPERATURBALANS

45 TEMPERATURBALANS

46 TEMPERATURBALANS

47 KLAGOMÅL I DESSA LÄGENHETER

48 LÖSNINGEN NYA TERMOSTATER

49 RESULTAT - Lägre energikostnad med 5-7 % - Inga klagomål på kalla lägenheter - Alla nöjda - Komfort

50 TACK ENERGI SOM INTE ANVÄNDS KAN INTE BESKATTAS Roland Jonsson #kilowatten 49
