1 Teknikupphandling av värmeåtervinningssystem för spillvatten i flerbostadshus Åke Blomsterberg och Anders Nykvist

2 Bakgrund Miljonprogrammet - Fram till 2017 behöver miljonprogramslägenheter renoveras (byggnadsteknik, tekniska installationer och energianvändning). - För närvarande renoveras miljonprogramslägenheter per år (utbyte av vattenledningar, avloppsledningar, elledningar och hygienutrustning). - Energieffektivisering vid renovering 2

- För närvarande renoveras 10 000 20 000 miljonprogramslägenheter per år (utbyte av

3 Bakgrund Energianvändning för varmvatten i flerbostadshus: - Schablon 25 kwh/m²år (Sveby, nybyggnation) - Miljonprogramshus > 40 kwh/m²år Energianvändning för varmvatten kan minska genom: - Värmeåtervinning - Individuell mätning och debitering av varmvatten (IMD) - Energieffektiva tappvattenarmaturer - Isolering av tappvarmvattenrör och VVC 3

varmvatten kan minska genom: - Värmeåtervinning - Individuell mätning och debitering

4 Bakgrund Förekommande lösningar: - Liggande rörvärmeväxlare - Stående rörvärmeväxlare - Duschvärmeväxlar - Värmepumpslösningar Energibesparing: - Passiv värmeåtervinning 10 % (4 kwh/m 2 år) - Potential passiva system % (10-16 kwh/m 2 år) - Ännu högre potential för värmepumpslösningar 4

Energibesparing: - Passiv värmeåtervinning 10 % (4 kwh/m 2 år) -

5 Bakgrund Dagens marknad för installation av värmeåtervinning på spillvatten i befintliga flerbostadshus är i stort sett obefintlig i Sverige. Det saknas lönsamma systemlösningar med tillräcklig värmeåtervinning för en mångfaldig installation av värmeåtervinning från spillvatten i flerbostadshus Fastighetsägare/förvaltare är osäkra på: - Energibesparingen - Lönsamheten - Robustheten/långtidsegenskaperna 5

Det saknas lönsamma systemlösningar med tillräcklig värmeåtervinning för en mångfaldig installation

6 Passivhus Arnimplatz Berlin 6

7 Passivhus Arnimplatz Berlin Nolde & Partner innovative Wasserkonzepte 7

8 Passivhus Arnimplatz Berlin Nolde & Partner innovative Wasserkonzepte 8

9 Syfte med teknikupphandlingen Initiera en utveckling av energieffektiv värmeåtervinning för spillvatten för framförallt befintliga men även nya flerbostadshus: främja och påskynda utvecklingen av systemlösningar med hög besparingspotential av energi och en låg elanvändning för drift till låg livscykelkostnad, stärka marknaden genom att få fram fler aktörer som erbjuder systemlösningar, testa systemlösningar i några representativa provhus som sedan kan fungera som goda och utvärderade demonstrationsexempel, höja kunskapsnivån hos flerbostadshusägare om systemens energibesparingspotential, service och underhåll, få till stånd en långsiktig ökning av installation av systemlösningar. 9

fram fler aktörer som erbjuder systemlösningar, testa systemlösningar i några representativa provhus som sedan kan fungera som goda och utvärderade demonstrationsexempel,

10 Omfattning av tävlingsbidrag Kompletta systemlösningar med projektering, komponenter och installation dvs. gärna anbud från konsortium För befintliga flerbostadshus, med möjlig tillämpning vid nybyggnation Omfatta ett i övrigt komplett och väl fungerande VAsystem Uppfylla normkrav som gäller för ändring av byggnad t.ex. varsamhetskrav, tillgänglighet dvs. gällande lagar, förordningar, föreskrifter och branschpraxis (AMA). 10

ett i övrigt komplett och väl fungerande VAsystem Uppfylla normkrav som gäller för ändring av byggnad t.ex.

11 Beställargrupp HSB (ca medlemmar, ca bostadsrättsföreningar, 31 regionala HSBföreningar) Eskilstuna Kommunfastigheter (5800 lägenheter) Stockholmshem ( lägenheter) Familjebostäder ( lägenheter) Kopparstaden i Falun (7 000 lägenheter) Stena Fastigheter ( lägenheter) 11

Stockholmshem (25 000 lägenheter) Familjebostäder (21 000 lägenheter)

12 Projektledning och experter Roland Jonsson, HSB Riksförbund (huvudman för teknikupphandlingen) Göran Werner, WSP (ordförande BeBo) Åke Blomsterberg, WSP/LTH (projektledare för teknikupphandlingen) Anders Nykvist, WSP/KTH (utredare värmeåtervinning spillvatten) Marko Granroth, KTH - Installations- och energisystem (utredare värmeåtervinning spillvatten) 12

(projektledare för teknikupphandlingen) Anders Nykvist, WSP/KTH (utredare

13 Genomförande av teknikupphandlingen Etapp 1: skriftliga anbud utvärderas av en jury uppfyller ställda skall-krav - finalist(er) utses till vart och ett av demonstrationshusen. Etapp 2 finalisterna testas och utvärderas i demonstrationshusen - en eller flera vinnare. Resultatet publiceras för landsomfattande spridning. Kravspecifikationen förbättras som underlag för etapp 3. Etapp 3 beskriver beställargruppen vilka typer av system som fortsättningsvis ska upphandlas för andra byggnader i beställarnas respektive byggnadsbestånd. 13

Resultatet publiceras för landsomfattande spridning. Kravspecifikationen förbättras som underlag för etapp 3.

14 Utvärdering av anbud Jury Bedömningskriterier: 1. Alla skall-krav ska vara uppfyllda 2. Anbudslämnarens stabilitet 3. Anbudslämnarens tillgänglighet på marknaden och produktionskapacitet 4. LCC-kostnad 5. Antal bör-krav som uppfylls 6. Hur väl skall-kraven och bör-kraven överträffas 14

Anbudslämnarens tillgänglighet på marknaden och produktionskapacitet 4.

15 Utvärdering av anbud Steg 1: Inkomna anbudshandlingar (kravspecifikation, lönsamhets- och kostnadskalkyl enkel LCC m.m.) Steg 2: Laboratorietester av ett antal utvalda anbudsförslag för bedömning av uppfyllelse av bl.a. energikraven. Steg 3: Utvärdering av en eller flera kompletta systemlösningar monterade i demonstrationshus. Utvärderingen baseras på mätningar under ett år enligt mätprogram. 15

m.) Steg 2: Laboratorietester av ett antal utvalda anbudsförslag för bedömning av uppfyllelse av bl.

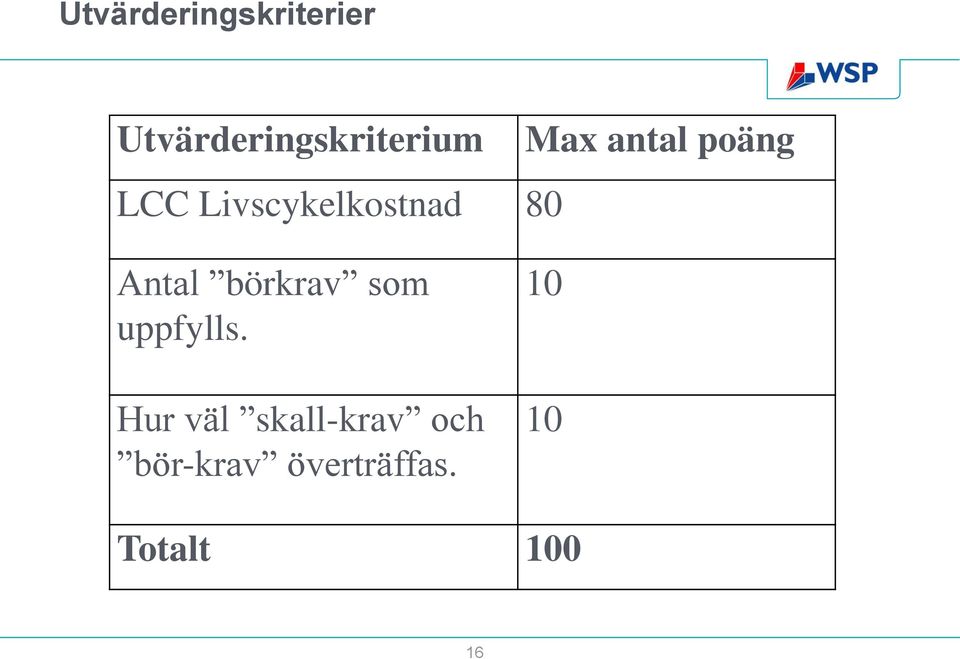

16 Utvärderingskriterier Utvärderingskriterium LCC Livscykelkostnad 80 Max antal poäng Antal börkrav som uppfylls. Hur väl skall-krav och bör-krav överträffas Totalt

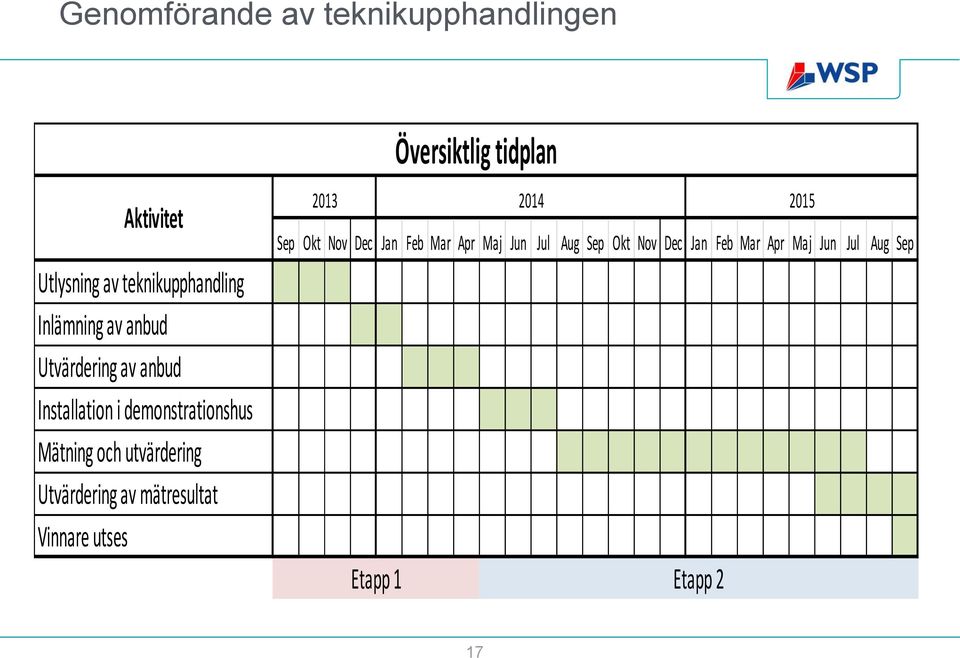

17 Genomförande av teknikupphandlingen Aktivitet Utlysning av teknikupphandling Inlämning av anbud Utvärdering av anbud Installation i demonstrationshus Mätning och utvärdering Utvärdering av mätresultat Vinnare utses Översiktlig tidplan Sep Okt Nov Dec Jan Feb Mar Apr Maj Jun Jul Aug Sep Okt Nov Dec Jan Feb Mar Apr Maj Jun Jul Aug Sep Etapp 1 Etapp 2 17

Utvärdering av mätresultat Vinnare utses Översiktlig tidplan 2013 2014 2015 Sep Okt Nov Dec
