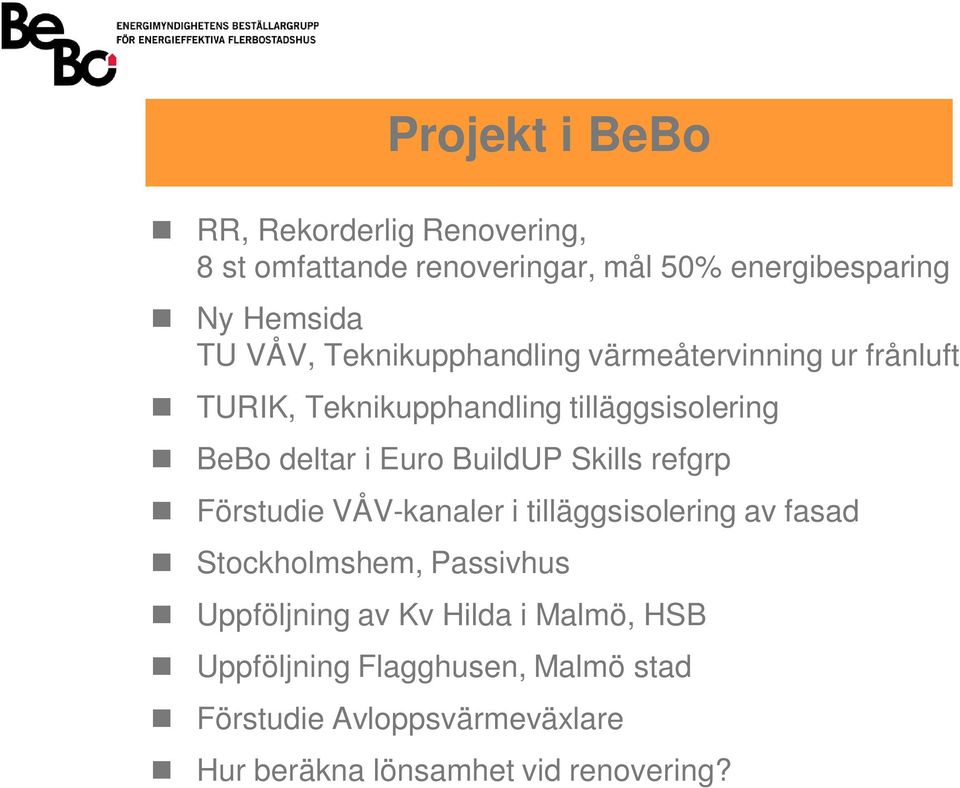

1 Projekt i BeBo RR, Rekorderlig Renovering, 8 st omfattande renoveringar, mål 50% energibesparing Ny Hemsida TU VÅV, Teknikupphandling värmeåtervinning ur frånluft TURIK, Teknikupphandling tilläggsisolering BeBo deltar i Euro BuildUP Skills refgrp Förstudie VÅV-kanaler i tilläggsisolering av fasad Stockholmshem, Passivhus Uppföljning av Kv Hilda i Malmö, HSB Uppföljning Flagghusen, Malmö stad Förstudie Avloppsvärmeväxlare Hur beräkna lönsamhet vid renovering?

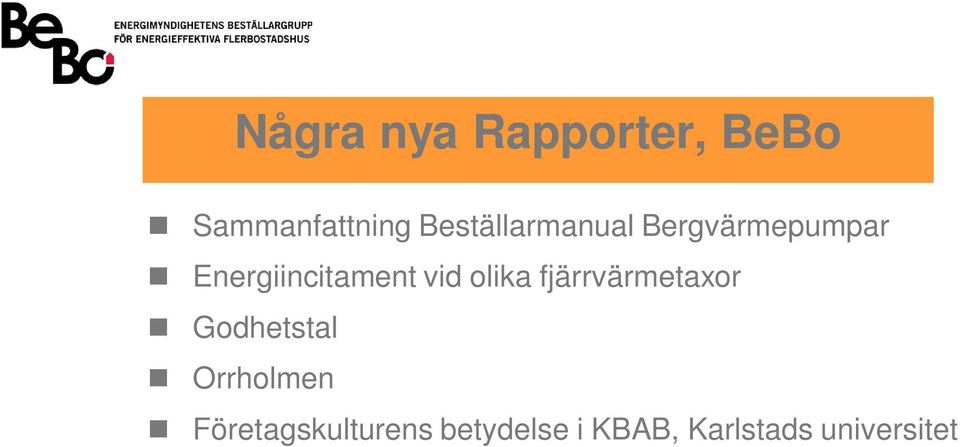

2 Några nya Rapporter, BeBo Sammanfattning Beställarmanual Bergvärmepumpar Energiincitament vid olika fjärrvärmetaxor Godhetstal Orrholmen Företagskulturens betydelse i KBAB, Karlstads universitet

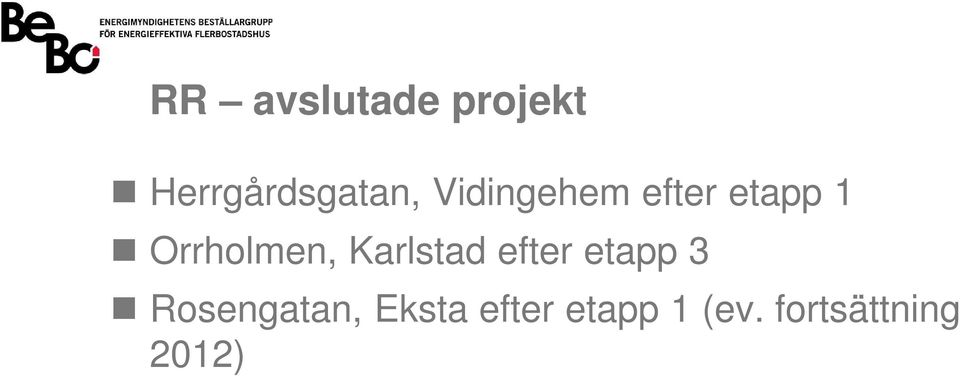

3 RR avslutade projekt Herrgårdsgatan, Vidingehem efter etapp 1 Orrholmen, Karlstad efter etapp 3 Rosengatan, Eksta efter etapp 1 (ev. fortsättning 2012)

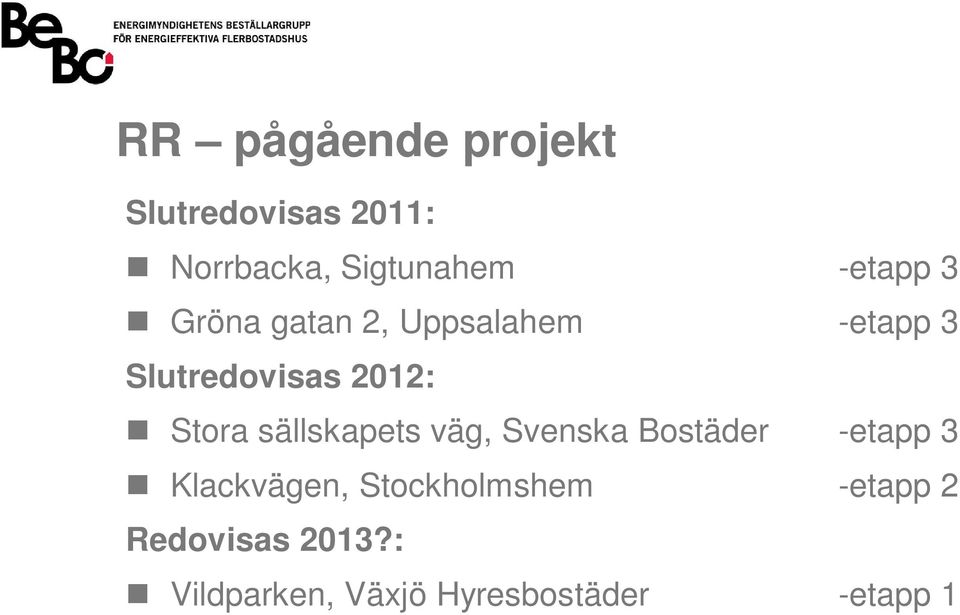

4 RR pågående projekt Slutredovisas 2011: Norrbacka, Sigtunahem -etapp 3 Gröna gatan 2, Uppsalahem -etapp 3 Slutredovisas 2012: Stora sällskapets väg, Svenska Bostäder -etapp 3 Klackvägen, Stockholmshem -etapp 2 Redovisas 2013?: Vildparken, Växjö Hyresbostäder -etapp 1

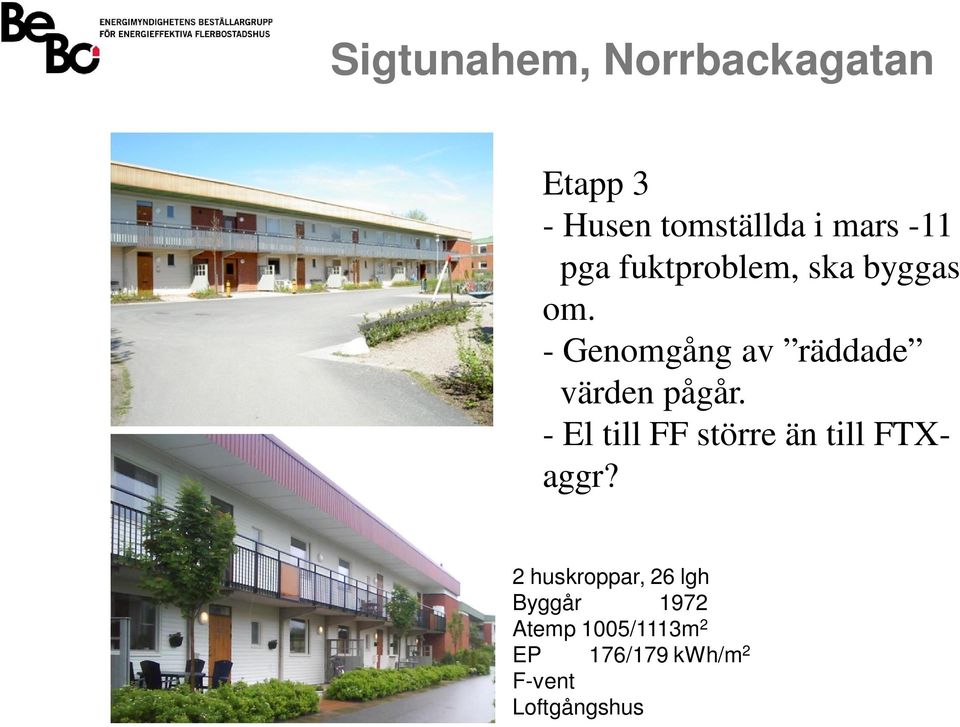

5 Sigtunahem, Norrbackagatan Etapp 3 - Husen tomställda i mars -11 pga fuktproblem, ska byggas om. - Genomgång av räddade värden pågår. - El till FF större än till FTXaggr? 2 huskroppar, 26 lgh Byggår 1972 Atemp 1005/1113m 2 EP 176/179 kwh/m 2 F-vent Loftgångshus

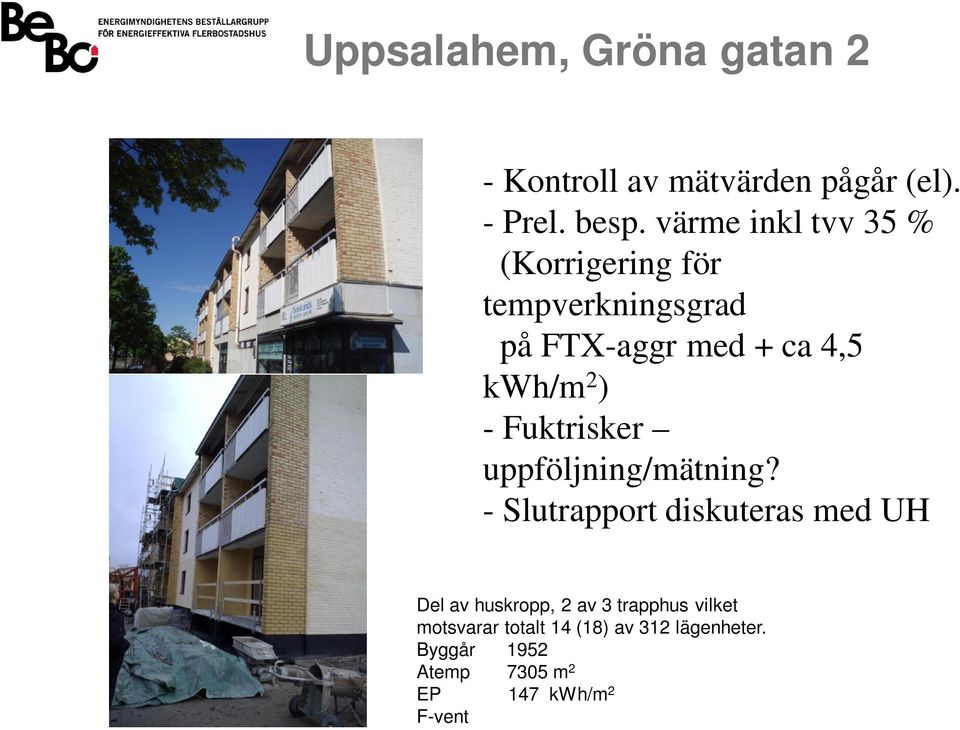

6 Uppsalahem, Gröna gatan 2 - Kontroll av mätvärden pågår (el). - Prel. besp. värme inkl tvv 35 % (Korrigering för tempverkningsgrad på FTX-aggr med + ca 4,5 kwh/m 2 ) - Fuktrisker uppföljning/mätning? - Slutrapport diskuteras med UH Del av huskropp, 2 av 3 trapphus vilket motsvarar totalt 14 (18) av 312 lägenheter. Byggår 1952 Atemp 7305 m 2 EP 147 kwh/m 2 F-vent

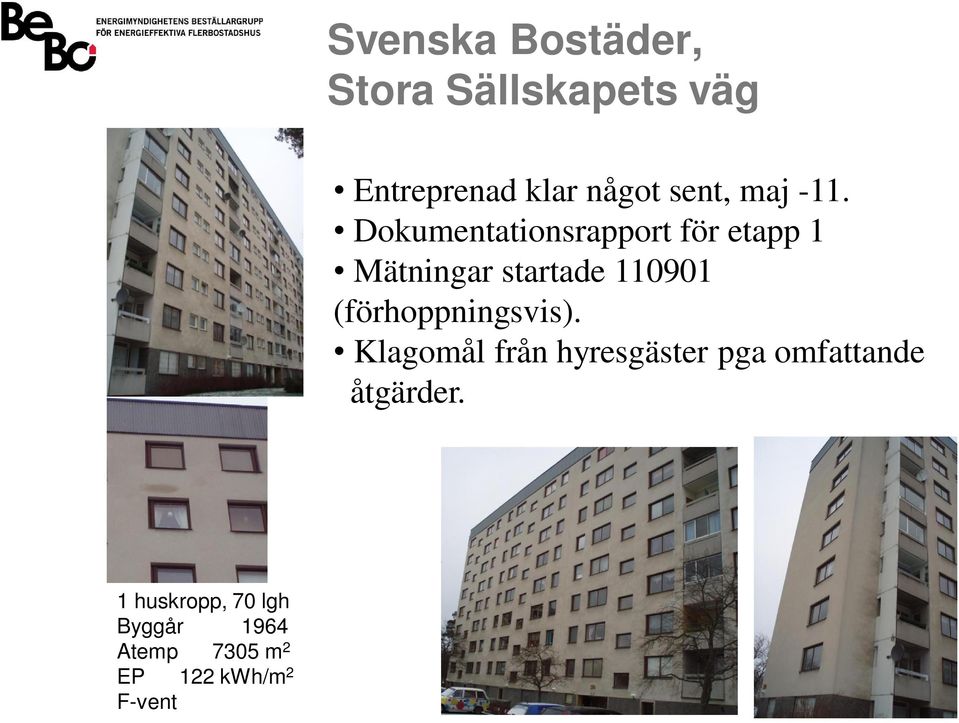

7 Svenska Bostäder, Stora Sällskapets väg Entreprenad klar något sent, maj -11. Dokumentationsrapport för etapp 1 Mätningar startade (förhoppningsvis). Klagomål från hyresgäster pga omfattande åtgärder. 1 huskropp, 70 lgh Byggår 1964 Atemp 7305 m 2 EP 122 kwh/m 2 F-vent

8 Stockholmshem, Klackvägen Entreprenaden klar. Dokumentationsrapport för etapp 1 nästan klar FVP ej igångkörd Mätningar har inte riktigt kommit igång. 3 huskroppar, 78 lgh Byggår 1950 A temp 5911 m 2 EP 157 kwh/m 2 F-vent

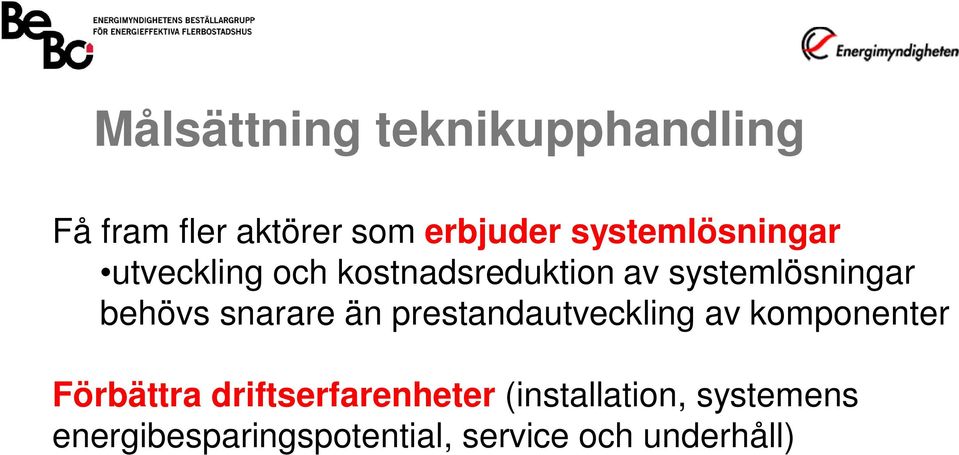

9 Målsättning teknikupphandling Få fram fler aktörer som erbjuder systemlösningar utveckling och kostnadsreduktion av systemlösningar behövs snarare än prestandautveckling av komponenter Förbättra driftserfarenheter (installation, systemens energibesparingspotential, service och underhåll)

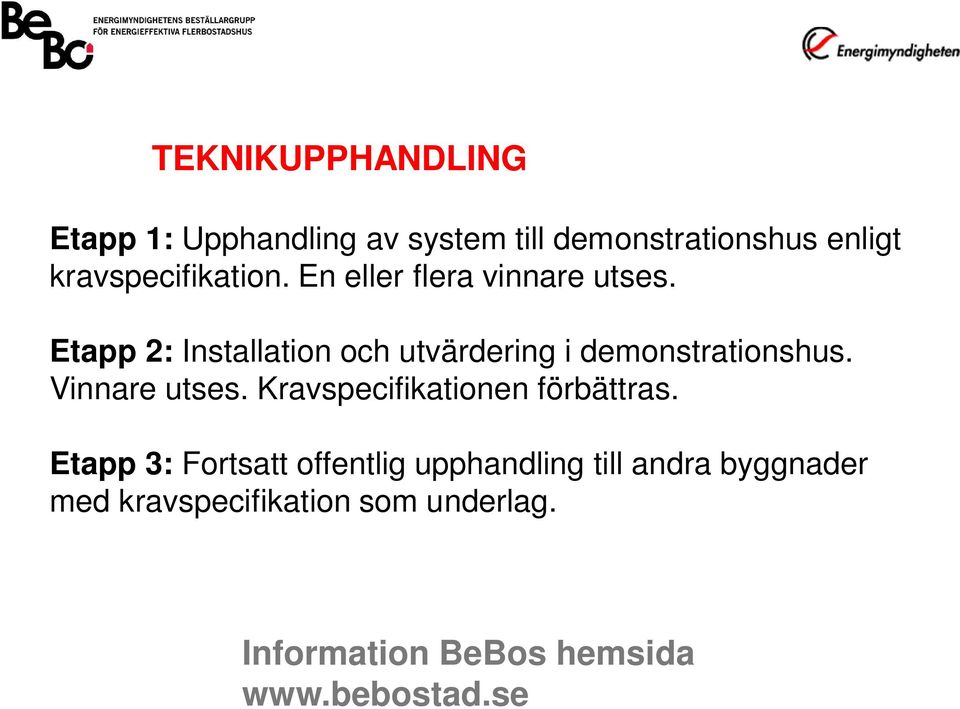

10 TEKNIKUPPHANDLING Etapp 1: Upphandling av system till demonstrationshus enligt kravspecifikation. En eller flera vinnare utses. Etapp 2: Installation och utvärdering i demonstrationshus. Vinnare utses. Kravspecifikationen förbättras. Etapp 3: Fortsatt offentlig upphandling till andra byggnader med kravspecifikation som underlag. Information BeBos hemsida

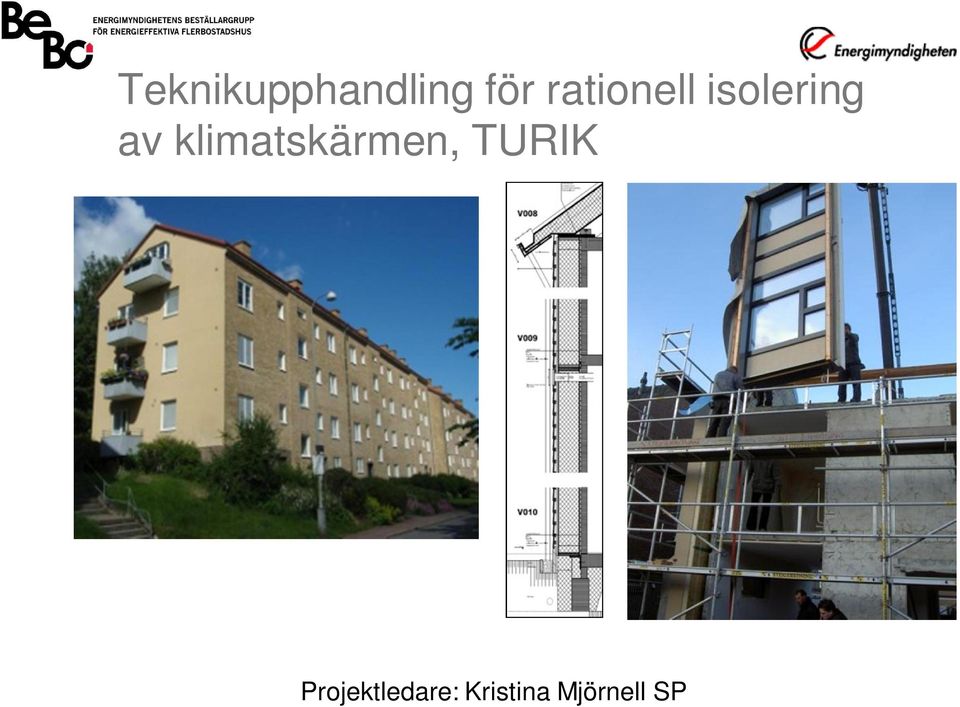

11 Teknikupphandling för rationell isolering av klimatskärmen, TURIK Projektledare: Kristina Mjörnell SP

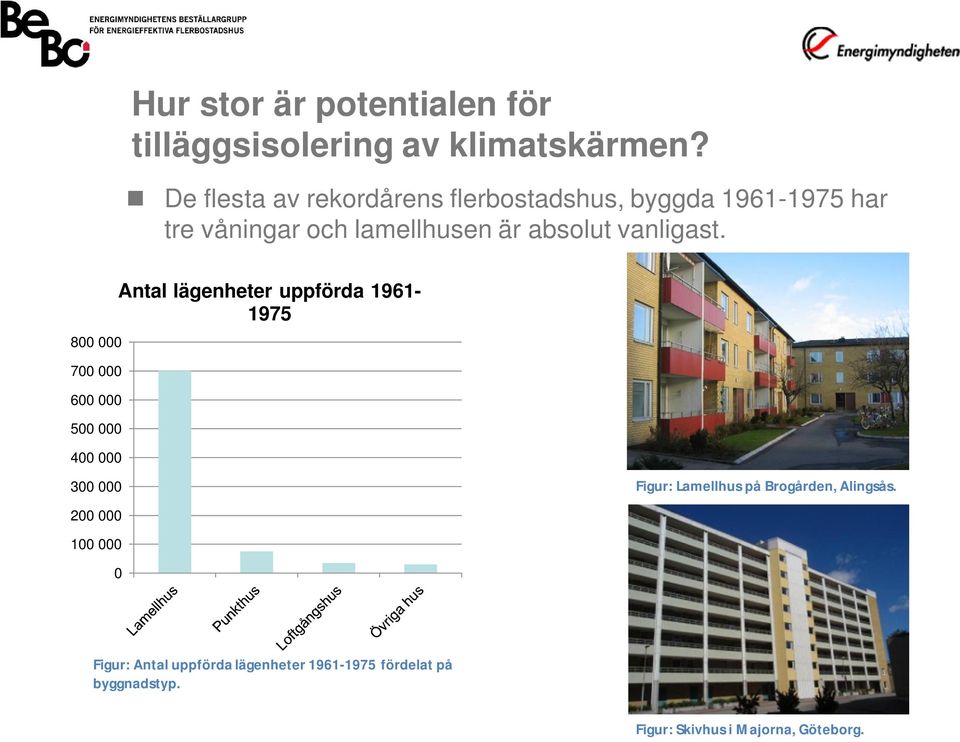

12 Hur stor är potentialen för tilläggsisolering av klimatskärmen? De flesta av rekordårens flerbostadshus, byggda har tre våningar och lamellhusen är absolut vanligast Antal lägenheter uppförda Figur: Lamellhus på Brogården, Alingsås Figur: Antal uppförda lägenheter fördelat på byggnadstyp. Figur: Skivhus i Majorna, Göteborg.

13 Goda erfarenheter från Europa med prefabricerad tilläggsisolering Flerbostadshus i Zürich, Schweiz Radhus i Roosendaal, Nederländerna Dieselweg i Graz, Österrike

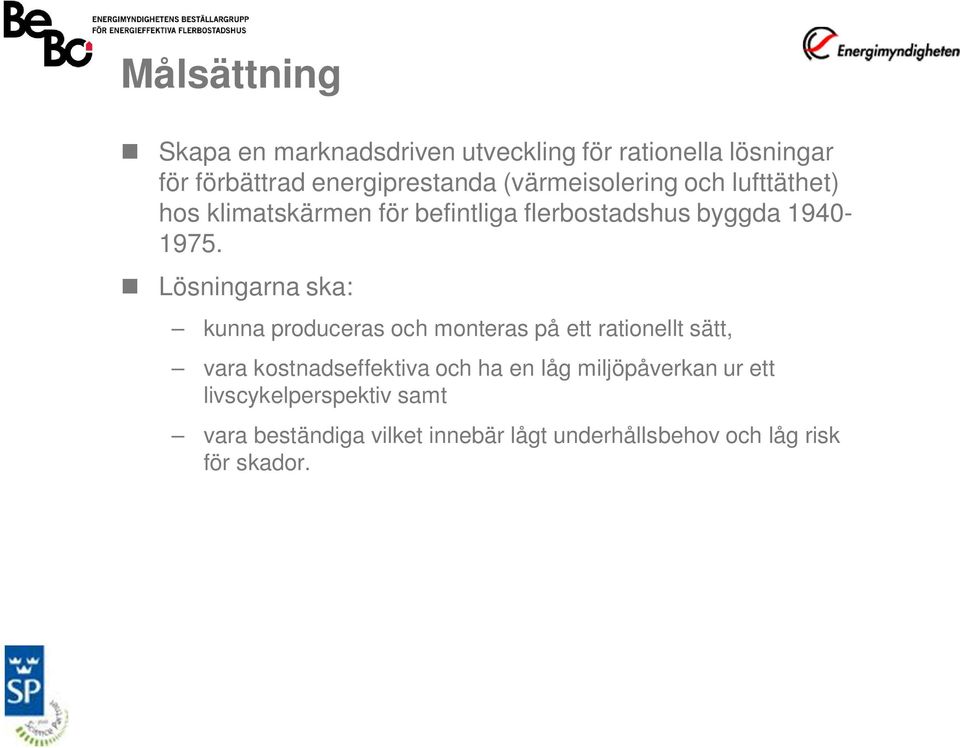

14 Målsättning Skapa en marknadsdriven utveckling för rationella lösningar för förbättrad energiprestanda (värmeisolering och lufttäthet) hos klimatskärmen för befintliga flerbostadshus byggda Lösningarna ska: kunna produceras och monteras på ett rationellt sätt, vara kostnadseffektiva och ha en låg miljöpåverkan ur ett livscykelperspektiv samt vara beständiga vilket innebär lågt underhållsbehov och låg risk för skador.

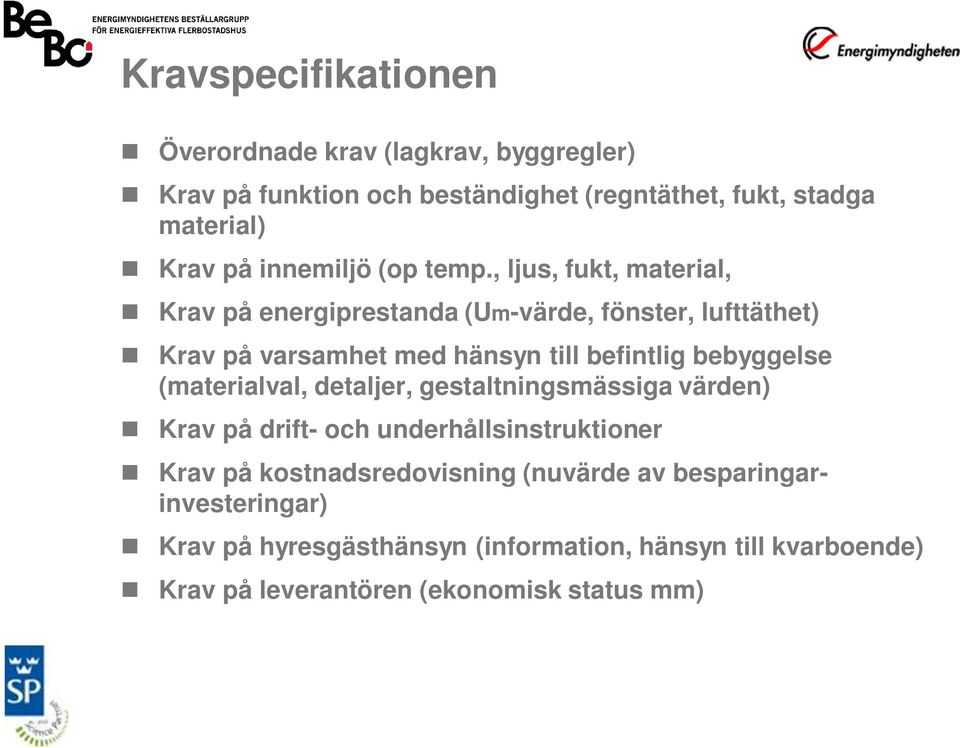

15 Kravspecifikationen Överordnade krav (lagkrav, byggregler) Krav på funktion och beständighet (regntäthet, fukt, stadga material) Krav på innemiljö (op temp., ljus, fukt, material, Krav på energiprestanda (Um-värde, fönster, lufttäthet) Krav på varsamhet med hänsyn till befintlig bebyggelse (materialval, detaljer, gestaltningsmässiga värden) Krav på drift- och underhållsinstruktioner Krav på kostnadsredovisning (nuvärde av besparingarinvesteringar) Krav på hyresgästhänsyn (information, hänsyn till kvarboende) Krav på leverantören (ekonomisk status mm)

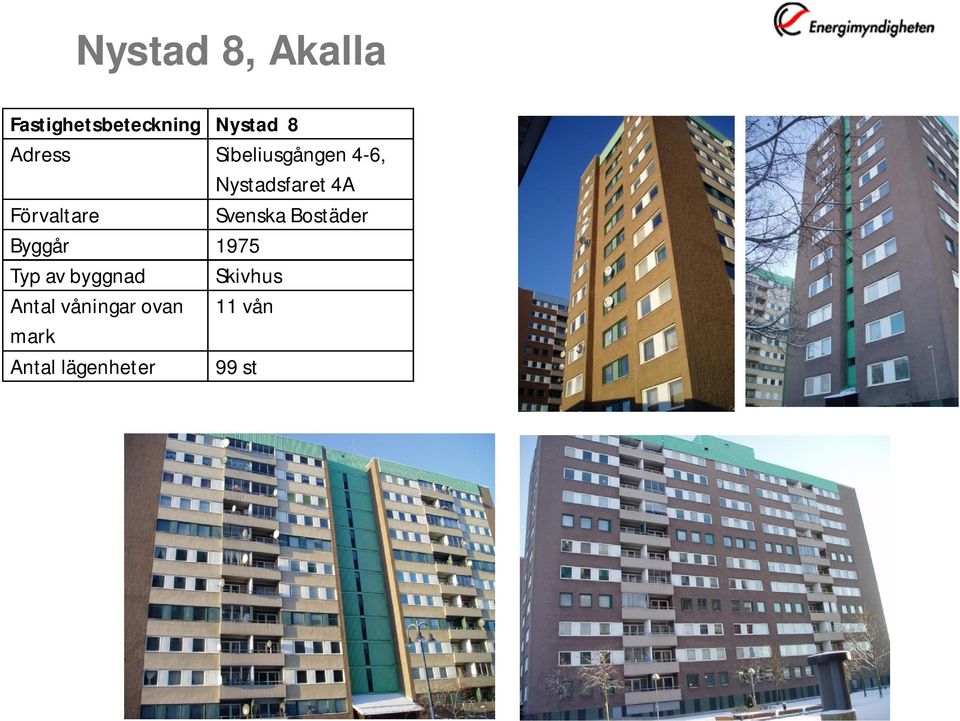

16 Nystad 8, Akalla Fastighetsbeteckning Nystad 8 Adress Sibeliusgången 4-6, Nystadsfaret 4A Förvaltare Svenska Bostäder Byggår 1975 Typ av byggnad Skivhus Antal våningar ovan 11 vån mark Antal lägenheter 99 st

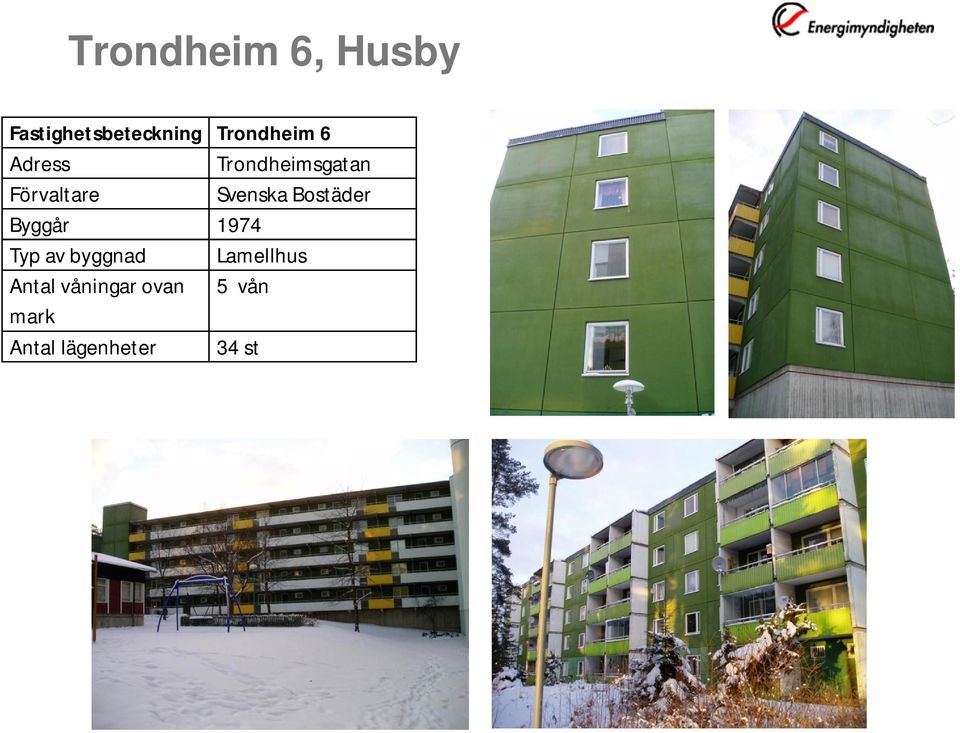

17 Trondheim 6, Husby Fastighetsbeteckning Trondheim 6 Adress Trondheimsgatan Förvaltare Svenska Bostäder Byggår 1974 Typ av byggnad Lamellhus Antal våningar ovan 5 vån mark Antal lägenheter 34 st

18 Hagaberg 11:6, Lindesberg Fastighetsbeteckning Hagaberg 11:6 Adress Björkhyttevägen Förvaltare Lindesbergsbostäder Byggår Typ av byggnad Lamellhus Antal våningar ovan 2 vån mark Antal lägenheter X st

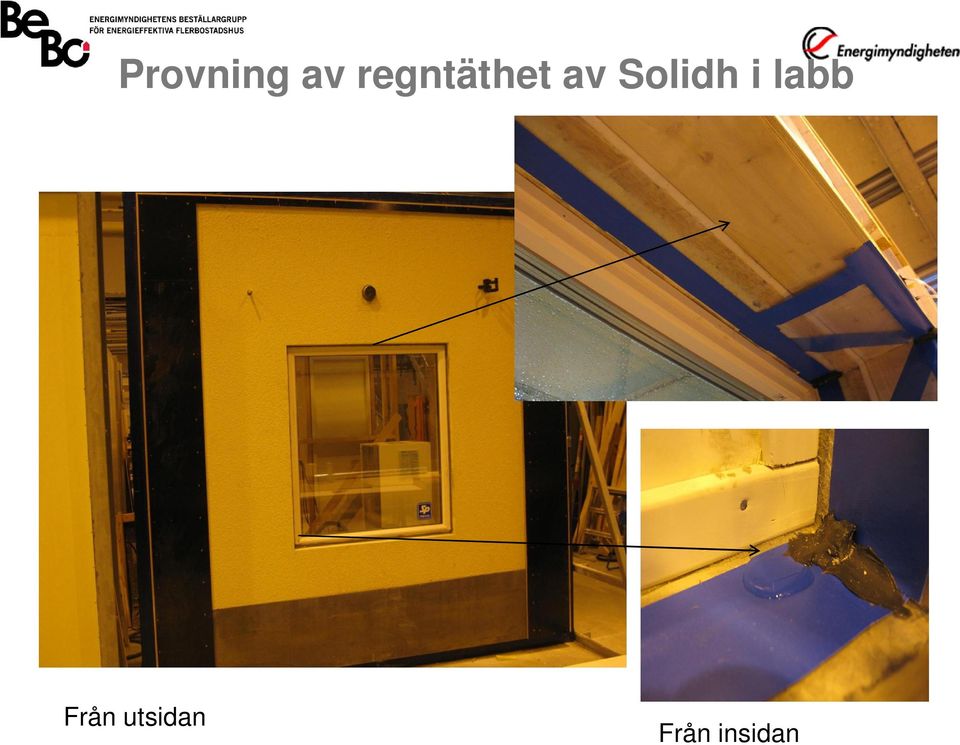

19 Provning av regntäthet av Solidh i labb Från utsidan Från insidan

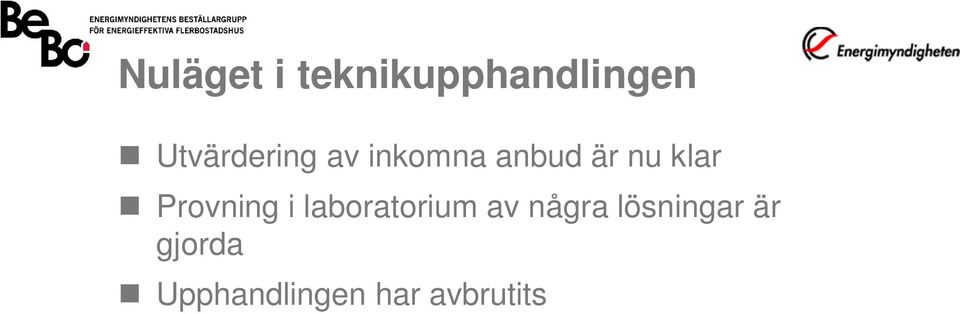

20 Nuläget i teknikupphandlingen Utvärdering av inkomna anbud är nu klar Provning i laboratorium av några lösningar är gjorda Upphandlingen har avbrutits

21 Beslut att avbryta Beställargruppen har beslutat att avbryta teknikupphandlingen. Orsaken är att för få anbud kommit in som klarar de uppställda kraven har kommit in. För vissa hus inte inkommit några anbud alls och för andra hus har det efter kvalificeringen endast återstått ett anbud. SABO kan mot denna bakgrund inte dra nytta av effektiv konkurrens eftersom det inte möjliggör jämförelse av olika anbud och val av det förmånligaste på grundval av kriterierna i förfrågningsunderlaget.

22 Utvecklingsprojekt Intressanta koncept i de inkomna anbuden som är värda att gå vidare med. Detta kan t.ex. göras inom ramen för ett utvecklingsprojekt. Genom ett sådant förfarande finns också möjlighet att få med ytterligare ett antal aktörer som kommer in med idéer.

23 Teknikupphandling av värmeåtervinning i befintliga flerbostadshus Två vinnare i etapp 1 FTX FVP Utvärdering etapp 2 påbörjad Projektledare: Åsa Wahlström CIT

24 Byggnadens energiprestand a minskas med Skallkrav Börkrav 30 kwh/m²a temp, år 40 kwh/m²a temp, år Byggnadens behov av fastighetsel ökar inte mer än Skallkrav F-vent hus: 12 kwh/ m²a temp, år S-vent. hus: 14 kwh/ m²a temp, år Börkrav F-vent hus: 10 kwh/ m²a temp, år S-vent. hus: 12 kwh/ m²a temp, år

25 Anbudsgivare Gösta Schelin Kort beskrivning - Befintliga frånluftskanaler utnyttjas. - Nya tilluftskanaler installeras i trapphus. - Motströmsvärmeväxlare (90 % verkningsgrad, Systemair) - Nyutvecklade fyrkantiga färdigmålade tilluftskanaler installeras i respektive lägenhet

26 Tilluftskanal i lägenhet

27 Luftspridning, tilluftsdon

28 Anbudsgivare Climate Solutions - Kondenserande luft-vattenvärmepumpar för återvinning av värmen i ventilationsluften som levererar värme till värmesystemet. - Placeras på vind eller tak ansluts sedan med isolerade rör till husets befintliga värmeanläggning. - Avser kyla luften ned till -10 grader C (ev -20 grader C) tillgodogör värmeinnehållet i frånluftens fuktighet. - Utnyttjar befintliga frånluftskanaler, inga ingrepp i lgh förutom ev. installation av kåpor.

29

30 Climate Solutions FVP

31 Förstudie TU Avloppsvärmeväxlare Växlaren Power-Pipe har uppmätts ge 30 % energibesparing per duschtillfälle. Recoh-Tray går att bygga in i golvet eller placera den under exempelvis en duschkabin
