1 Solel Erfarenheter Solel -Erfarenheter från 50 anläggningar 1 1

2 Agenda 1 Miljöeffekter, förändring & historia 2 Solceller Tekniska Erfarenheter 3 Bilder 2

3 Miljöeffekter: Mänsklighetens gränser Planetary boundaries: Exploring the safe operating space for humanity Rockström et al, Rockström et al,

humanity Rockström et al, 2009 http://www.

4 4

5 Är bio hållbart? Solenergi i biobränslen Areal som behövs för att täcka nuvarande global användning av fossila bränslen 10 TW Biodrivmedel som den produceras idag (etanol) 2/3 av jordens landareal För hållbarhet räcker inte biobränslen 5

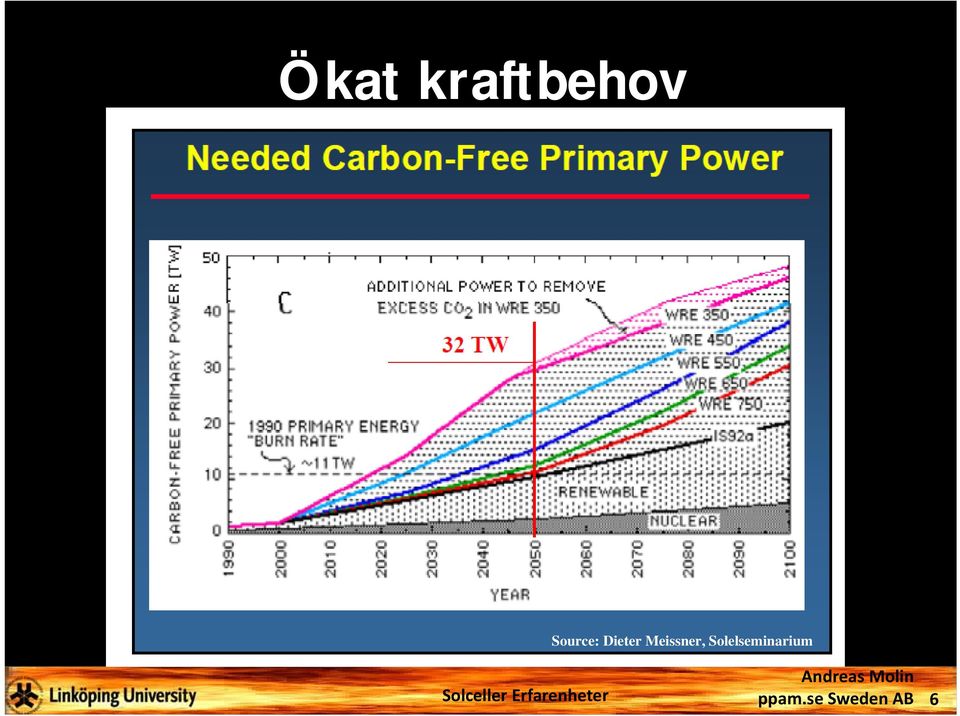

6 Ökat kraftbehov Source: Dieter Meissner, Solelseminarium 6

7 Areal som behövs för att täcka nuvarande global användning av fossila bränslen 10 TW Solceller Solceller med dagens effektivitet: På Soltak (icke exploaterande) Vissa förnybara energikällor är mer förnybara än andra Förnyelsebarhet kan mätas i arealeffektivitet 7

effektivitet: På Soltak (icke exploaterande) Vissa förnybara

8 Varför är det så svårt med förändring? Källa: Björn Sanden,

9 Förändring tar lång tid Det tog 60 år för olja att nå 5% av energitillförseln Källa: Björn Sanden,

10 Solcellsförsäljning Historik Källa: Björn Sanden,

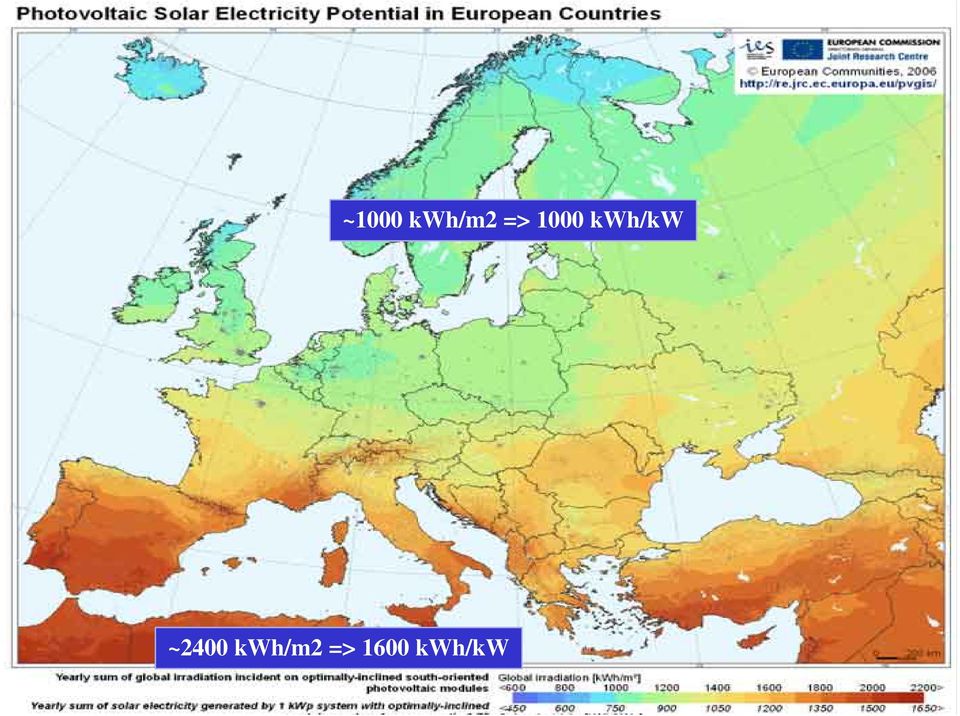

11 ~1000 kwh/m2 => 1000 kwh/kw ~2400 kwh/m2 => 1600 kwh/kw 11

12 Solelpotential i byggnader i Linköping Solcellsel: ~600 GWh, d.v.s. = upp till ½ av vår elkonsumtion! Taksolel = icke exploaterande = påverkar inte biologisk mångfald. Taksolel = minimala utsläpp = påverkar inte kvävecykeln 12

Taksolel = icke exploaterande = påverkar inte biologisk

13 Snittpris solprojekt 13

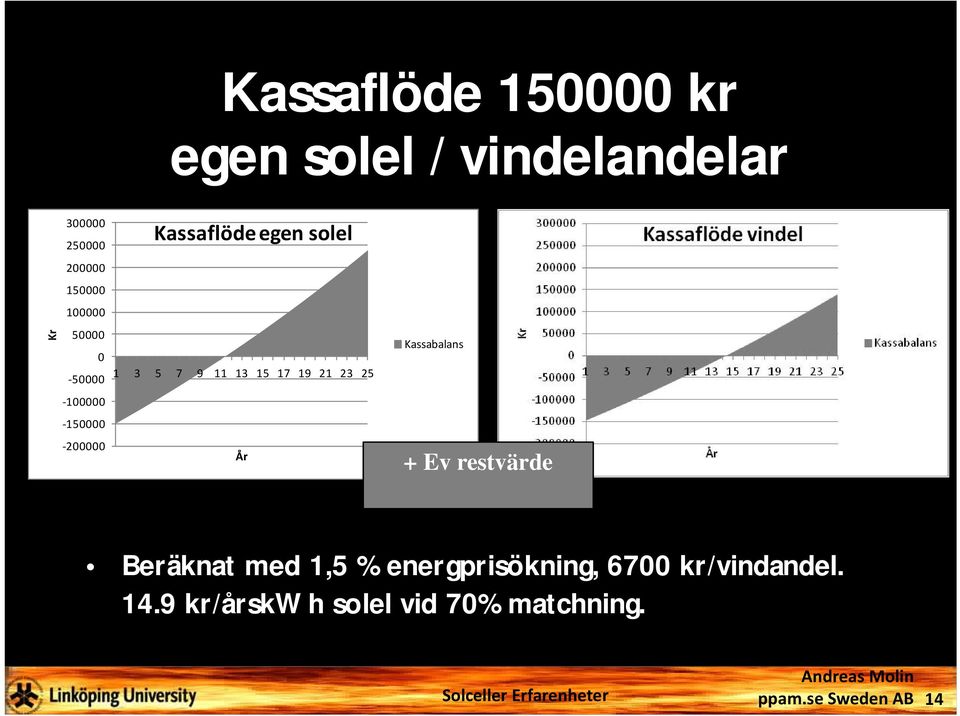

14 Kassaflöde kr egen solel / vindelandelar Kr Kassaflöde egen solel År Kassabalans + Ev restvärde Beräknat med 1,5 % energprisökning, 6700 kr/vindandel kr/årskwh solel vid 70% matchning. 14

5 7 9 11 13 15 17 19 21 23 25 År Kassabalans + Ev restvärde Beräknat med

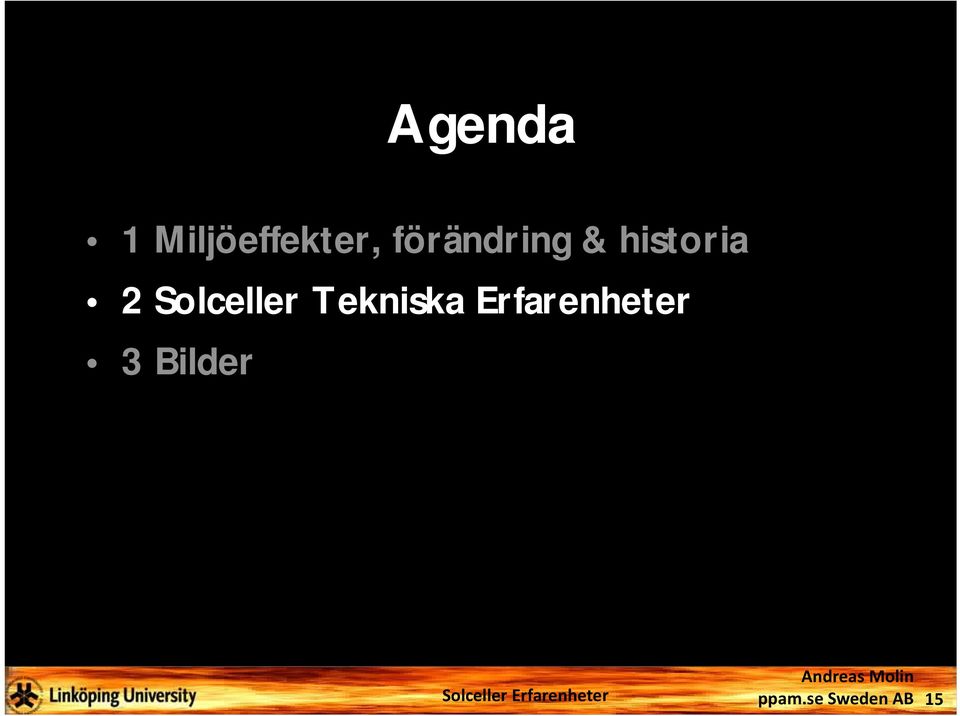

15 Agenda 1 Miljöeffekter, förändring & historia 2 Solceller Tekniska Erfarenheter 3 Bilder 15

16 Optimal vinkel 45 mot söder skuggfritt Bra vinkel för underhållsfrihet Ger självrengöring med nära montering 16

17 Optimal Vinkel Solelproduktion Linköping [kwh/kwp,år] Elproduktion [kwh/kwp,år] Asimut Öst Syd Väst Lutning [ ]

60 45 30 15 0 15 30 45 60 Asimut Öst Syd Väst 75 90 90 70 50

18 Måste man ha söderläge? Söder kwh/kwp,år Hög effekttopp Fasad Söder kwh/kwp Låg effekttopp, gynnar vinterproduktion Öst/Väst 800 kwh/kwp,år Bra för att sprida effekten över dygnet 20 % skillnad mellan optimalt och Öst/Väst 18

700 kwh/kwp Låg effekttopp, gynnar vinterproduktion Öst/Väst

19 Begränsad t 54 kw Energitäckningsgrad 96,15 % 19

20 Skuggning Kan ge uppemot 50 % förluster Om 1 träd framför huset ~20 % förluster 20

21 Elförbrukning viktigare Att kunna mata elen till sig själv => ca 40 % av ekonomin i projektet 21

22 Solceller gynnas av kyla Fristående => snitttemperatur 2012 modul ~ 22 C Ökad årsproduktion ~1,5% Ovanpåbyggt => snittemperatur 29 C Minskad årsproduktion ~2 % Välintegrerat => snittemperatur 35 C Minskad årsproduktion ~ 5 % 22

23 Fristående kw system fristående Jkpg Elproduktion [kwh/månad] grader 40 grader 23

24 Välintgegrerat system, kw välintegrerat system, Lkpg Elproduktion [kwh/månad]

25 Solluftvärme i kombination Reservkraft 25

26 Systemaspekter av upplutade solceller Kallt väderlag => Hög elefterfrågan Solceller presterar bättre än sommartid på grund av kylan. Vid timmar där fossilkondenskraft går ger solcellerna mer än märkeffekt P nom 26

27 Systemaspekt av upplutade solceller 27

28 28

29 Profilvärde Solel Elpris [kr/mwh] Jan Feb Mars April kr/mwh månadssnitt kr/mwh solel 29

30 Vilken modul bör man ha Spelar det någon roll? Mono Poly Mest effekt/kvm Billigare/kvm Tunnfilm ~hälften effekt/kvm 30

31 Mono ger bättre vid mulet -ex halvklart kallt 31

32 Poly bättre vid hög instrålning och varmare 32

33 Spelar det någon roll Mycket liten roll mellan olika tekniker Utgå ifrån Effekten Wp (Wt Svenska) 33

34 Vilken Växelriktare Antal MPPT (Maxpunktspårare) Avgör antal riktningar/skuggzoner Tröskeleffekt (inte för stor växelriktare) Verkningsgrad Avgör de sista 5 % 34

35 Drift & Underhåll Ca 3600 moduler, 96 st växelriktare Moduler Inga problem noterade, endast 2 st by-pass dioder (1 st Sverigeprod, 1 st Asienprod) Växelriktare => Är elektronik => fel inom 1a året Endast Garantiärenden => drabbar bara entrepr 2 st med allvarliga problem 5 st med mindre fix 1 st fel p g a dålig elanläggning (nollskruv) 35

36 Övriga problem Lång handläggningstid hos Elnätsbolag Lång handläggningstid hos Bygglov 36

37 Agenda 1 Miljöeffekter, förändring & historia 2 Solceller Tekniska Erfarenheter 3 Bilder 37

38 Finnängen 10 kwp 38

39 Stora Bjällösa 31.4 kwp 39

40 Flisby Prästgård 84 kwp 40

41 Fågelbergs gård 20 kwp 41

42 Ekhamra gård 20 kwp 42

43 Bjönnigården, Orust 88 kwp 43

44 Haparanda stadshus 7 kwp 44

45 45

46 46

47 47

48 48

49 49

50 50
