SOLENERGI. Hur funkar det? Nyköping 14 mars 2017 Dr Nicholas Etherden, Vattenfall Research & Development

Transkript

1 SOLENERGI Hur funkar det? Nyköping 14 mars 2017 Dr Nicholas Etherden, Vattenfall Research & Development

2 MYTER, REALITET OCH UTMANINGAR Myt: Det är mörkt och kallt i Norden Inte kan väl solenergi vara något för oss? Realitet: Delar av Skandinavien har mycket solinstrålning Kyla är en fördel då verkningsgrad ökar Utmaningar: Stor årstidberoende soltimmarna är ojämnt fördelade över året Produktion och förbrukning matchar inte så bra

3 INNEHÅLL Hur fungerar en solcellsanläggning Är det tillräckligt soligt i Sverige? Den internationella solcellsmarknaden Den svenska solcellsmarknaden Nätnyttan

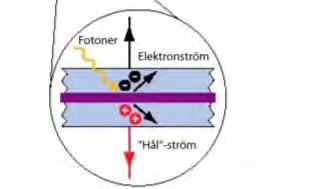

4 HUR FUNGERAR EN SOLCELL?

5 UPPBYGGNAD AV SOLCELLSSYSTEM

6 HUR MYCKET BETYDER TAKLÄGET? Idealiskt: Sydlig riktning med en taklutning av grader Ett rätt placerat system kan förväntas producera kwh per installerad kw och år på de flesta orter i södra eller mellersta Sverige Högre vinkel Producerar relativt mer energi på hösten och våren när solen står lågt Avvikelse mot syd En anläggning riktad mot öster eller väster producerar relativt mer energi på morgonen resp. kvällen, när din förbrukning är högst

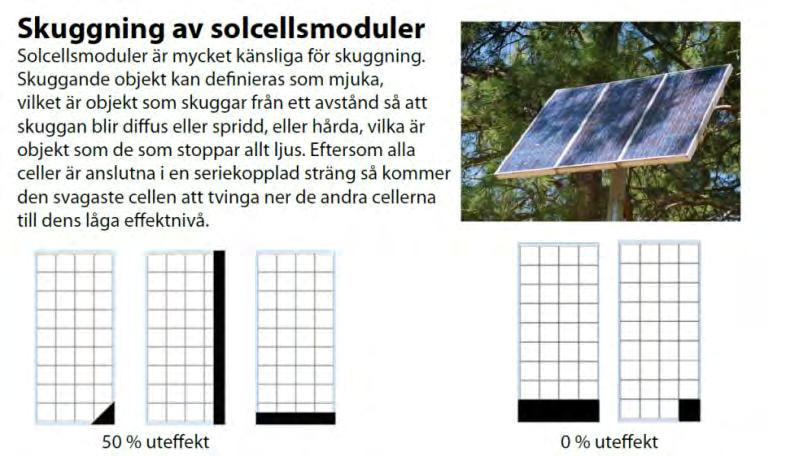

7 SKUGGNING DEL AV MODUL Men: Påverkan minskas av s.k. bypass diod i modulerna (som i Vattenfalls moduler) Källa: Johan Lindahl, Svensksolenergi

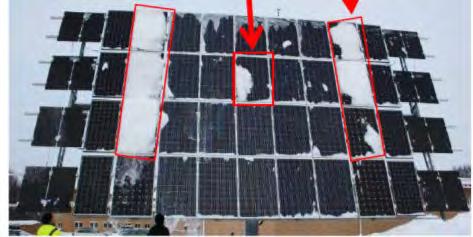

8 SKUGGNING DEL SYSTEM Hur mycket blir produktionen? Exempel från en anläggning i Piteå, februari 2012 Källa: Dr. Tobias Boström, Research Leader Renewable Energy Norut Narvik

9 SKUGGNING DEL SYSTEM Exempel från en anläggning i Piteå, februari 2012 Källa: Dr. Tobias Boström, Research Leader Renewable Energy Norut Narvik

10 SKUGGNING DEL SYSTEM % 50% 100% 100% Konkurrent Central optimerare Utan by-pass diod = 0 % (avgörs panel 1) Med by-pass diod = = 38 % 400 av full effekt 1 0% % 100% 100% Vattenfall Distribuerad optimerare Solare Edge = = 63 % 400 av full effekt

11 MYTER, REALITET OCH UTMANINGAR Myt Det är mörkt och kallt i Norden Inte kan väl solenergi vara något för oss? Realitet Delar av Skandinavien har mycket solinstrålning

12 NYKÖPING

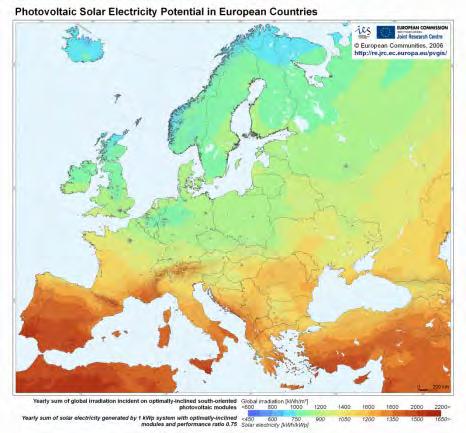

13 FINNS DET TILLRÄCKLIGT MED SOL I NYKÖPING? Instrålningen mot en kvadratmeter mark är betydligt lägre än vid ekvatorn Beror på låg solhöjd men

14 FINNS DET TILLRÄCKLIGT MED SOL I NYKÖPING? Mäter man instrålningen mot optimalt lutad tak är instrålningen inte lika dåligt I Sverige är det optimalt med 42

15 FINNS DET TILLRÄCKLIGT MED SOL I NYKÖPING? Kan man dessutom följa solen minskar beroendet av breddgrad än mer Då är det mest vädret (soltimmar) som spelar in

16 LÄNDER MED STÖRST ANDEL EL FRÅN SOLEN

17 EN SOLIG HELG I TYSKLAND Exempel Tysklands 6-9 maj 2016

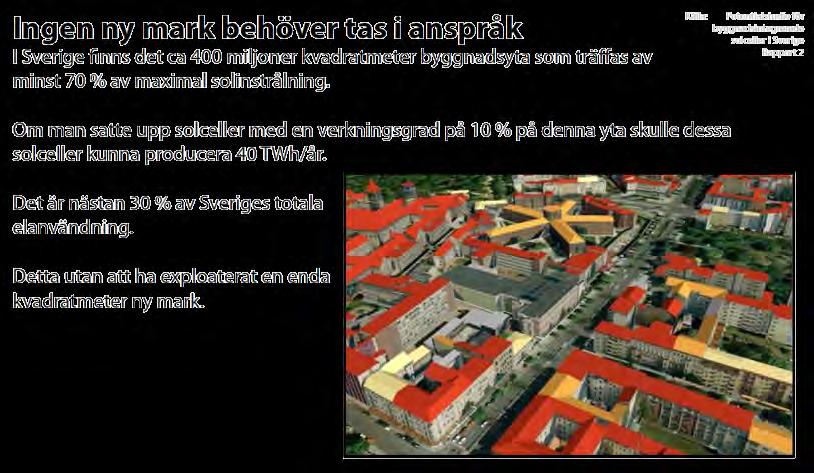

18 EXEMPEL FÖR SVERIGE UTAN ATT NY MARK TAS I ANSPRÅK

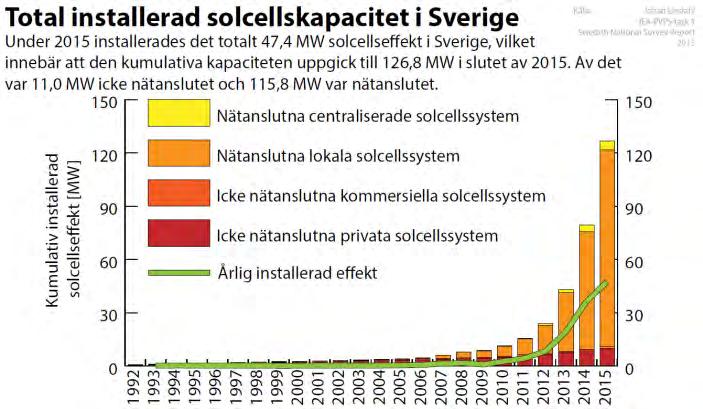

19 SVERIGE VÄXER FRÅN LÅG NIVÅ Text: Johan Lindahl, Svensksolenergi

20 LÅGA PRODUKTIONSKOSTNADER I ANBUDSPROGRAM

21 PRISUTVECKLING SOLCELLSYSTEM I SVERIGE

22 PRISJÄMFÖRELSE Installationskostnaden minskar med storlek anläggning Källa: Bengts nya villablogg

23 MYTER, REALITET OCH UTMANINGAR Myt Det är mörkt och kallt i Norden Inte kan väl solenergi vara något för oss? Realitet Delar av Skandinavien har mycket solinstrålning Kyla är en fördel då verkningsgrad ökar Utmaningar Stor årstidberoende soltimmarna är ojämnt fördelade över året Produktion och förbrukning matchar inte så bra

24 DET SVENSKA ELNÄTET

25 DET SVENSKA ELNÄTET Internationellt starkt nät Tre faser till alla hushåll Dimensionerat för höga laster direktverkande el Stora lagringsmöjligheter Våra vattenkraftmagasin kan årstidslagra dit överskott! Elbolagen står för kostanden För byte av mätare för mindre producenter Du får t.o.m. betalt för nätnyttan! Lokal produktion minskar förlusterna i det svenska elsystemet

26

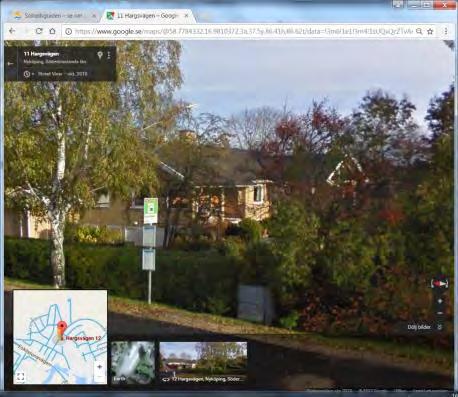

27 SOLCELLSGUIDEN.VATTENFALL.SE

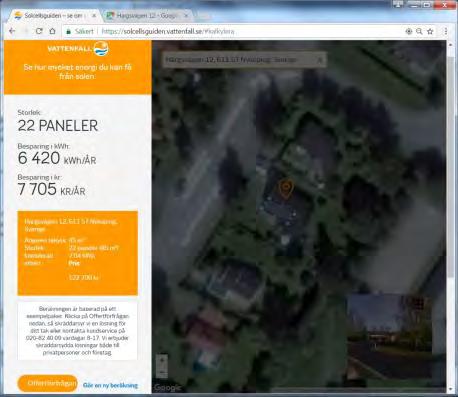

28 SOLCELLSGUIDEN.VATTENFALL.SE Beräkna din solproduktion på: - Rita del av taket som har bra solläge - Ange taklutning och orientering Begär offertförfrågan (Så kontaktar vi dig)
