1 Solceller i dag och i framtiden

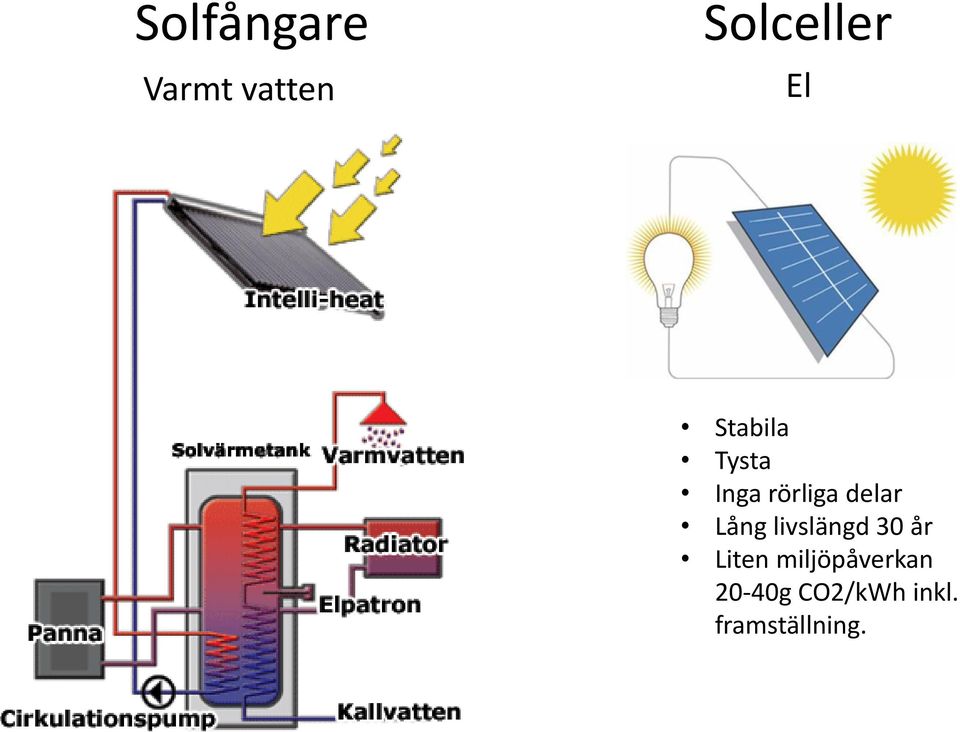

2 Solfångare Varmt vatten Solceller El Stabila Tysta Inga rörliga delar Lång livslängd 30 år Liten miljöpåverkan 20-40g CO2/kWh inkl. framställning.

3 Hur fungerar solceller? Solcellen är en diod. Fotoner från solens strålar exiterar elektroner som börjar röra sig och bildar en ström.

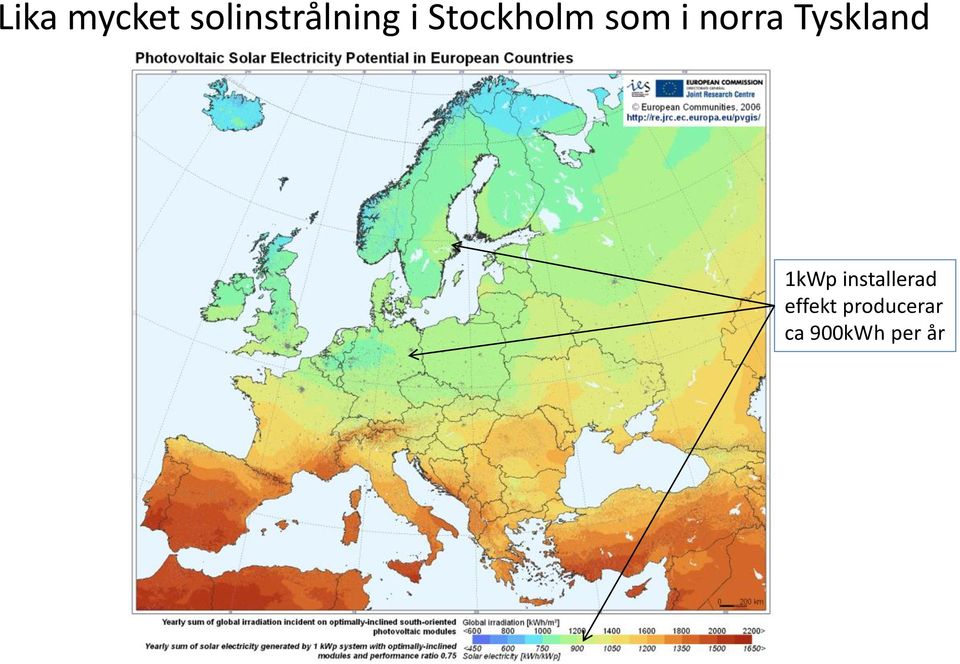

4 Lika mycket solinstrålning i Stockholm som i norra Tyskland 1kWp installerad effekt producerar ca 900kWh per år

5 Solceller Tyskland vs Sverige 1,4 miljoner solcellsanläggningar MW installerat Producerar ca 36 TWh el / år 6% av landets elproduktion 475 W / inv. = ca 2 paneler / inv. Ca 1600 solcellsanläggningar 43 MW installerat Producerar ca 38 GWh el / år 0,03% av landets elproduktion 4,7 W / inv. = ca 1 cell / inv.

6 Tysklands mängd solceller i Sverige skulle bidra med 22% av vår totala elproduktion!

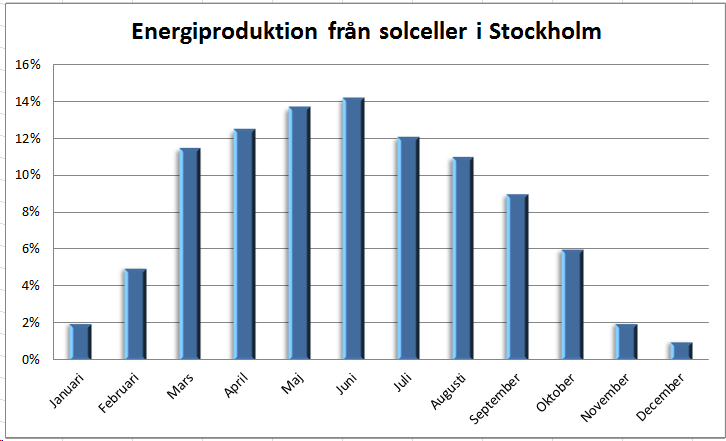

7 Produktion 85% 91%

8 När är det intressant med solceller? För att få bästa ekonomi: -Dimensionera systemet så att all producerad el används (pga. nuvarande regler). -Om möjligt installera solcellerna i en vinkel mellan mot SV, S eller SO. Optimalt i Stockholm: 42,5 lutning mot söder. 94% 100% 89% 82% 67% 58% 72% 70% 96%

9 Effekt [kwh] När är det intressant med solceller? Förbrukad effekt Dagens rekommenderade installation av solceller Önskad installation av solceller Januari Juni December

10 Potential Solenergiresurser jämfört med andra energiresurser. Fossila bränslen visas med hänsyn till deras totala reserver medan förnyelsebar energi visas med årlig potential. Källa: EPIA (European Photovoltaic Industry Association)

11

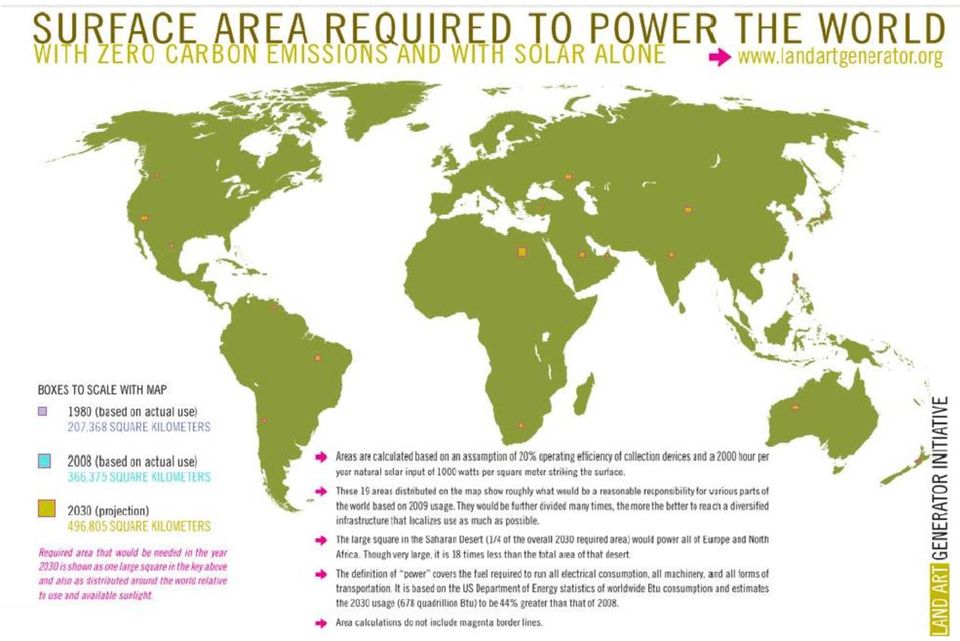

12 Solceller i Sverige En yta stor som Bornholm täckt med solceller kan ersätta den svenska kärnkraften. Bornholm har en area på ca 600 km²

13 Hur monteras solcellerna i taket? Behöver man göra hål i tätskiktet?

14 Solcellsmodul - standard 60 multikristallina kiselceller W toppeffekt Vmp = 30 V % modulverkningsgrad vikt 19,5 kg (12 kg/m 2 ) Pris ca kr (10 kr per W) inkl moms

15 Solcellsmontage på plåttak Klamrar fästs i plåtfogen Al-profiler skruvas fast i klamrarna Fjädrande klämmor som håller fast modulramarna ger ett snabbt montage!

16 Solcellsmontage på plåttak Rinkeby 40 kw Etnografiska muséet 82 kw Skola i Växjö 15 kw

17 Montagemetoder för papptak CW Lundberg plattor

18 Montagemetoder för platta tak Knubix, en montagelösning utan håltagning i taket. 120 kwt Knubix på Transportstyrelsen i Örebro. Montage med barlast. Montage med barlast.

19 Montagemetod för tak med takpannor

20 Kabeldragning

21 Växelriktare SMA Tripower 15000TL 15 kw tre-fas Två MPPT V DC 98% verkningsgrad 665 / 690 / 265 mm (b/h/d) 64 kg

22 Växelriktare och inkoppling på elnätet De seriekopplade solcellsmodulerna ansluts direkt till växelriktarna, som har inbyggda DC-brytare. En säkerhetsbrytare på AC-sidan gör att växelriktarna kan isoleras från nätet.

23 Hur lång tid tar installationen? Installationen tar ca 5-6 mantimmar per kwt. Exempel: BRF med 20 kwt och 150m2 bör ta ca 1 vecka för 3 installatörer. Villa med 4 kwt och 30m2 bör ta ca 2 dagar för 2 installatörer.

24 Erfarenhet från stadens anläggningar Solceller på Bergengatan 27

25 kvm solceller på taken i Järva

26 Total installation i Järva Familjebostäder 23st anläggningar, 4313 kvm solceller och 575 kwp installerad effekt. Svenska Bostäder 27st anläggningar, 5130 kvm solceller och 684 kwp installerad effekt. Fastighetskontoret Stockholms stad 2st anläggningar, 1163 kvm solceller och 155 kwp installerad effekt. Totalt 52st anläggningar, kvm solceller och 1,4 MWp installerad effekt.

27 Solcellsinstallationer 40 kw solceller på Gärdebyplan, Rinkeby

28 Solcellsinstallationer 50 kw solceller på Ärvingevägen

29 6 st tak på Trondheimsgatan, Husby Totalt ca 120 kw

30 Installerad solcellskapacitet i Sverige

31 Teknisk utveckling I dagsläget mest prisvärd.

32 Kostnader för nyckelfärdiga system Lägsta pris vid upphandling i Järva kr / kwp /kwp motsvarar 14.8 kkr/kwp (ex moms), vilket med 35% stöd ger en kostnad på ca kr/kwp.

33 Från september 2014 erbjuder Vattenfall spotpris + 1 kr per kwh. Är solceller lönsamt?

34

35 Global årlig installation av solceller

36 Global ackumulerad installation av solceller

37 Europeisk årlig installation av solceller

38 Sammanfattning Solceller är lönsamt i Sverige redan utan bidrag. Tidigare prisras förväntas stabiliseras. Effektiviteten ökar sakta men säkert. Produktion och installation flyttas till Asien.

39 Tack
