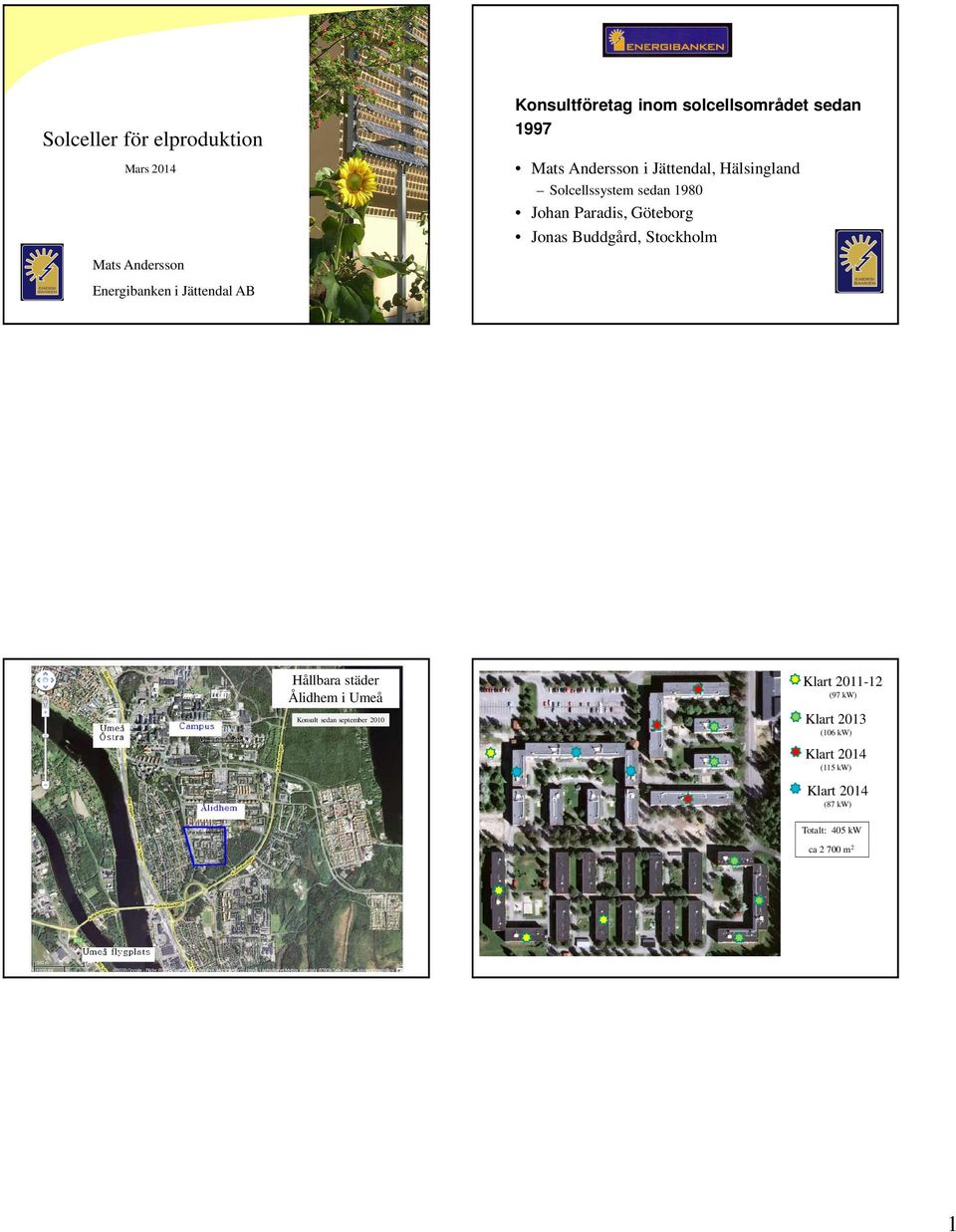

1 SolEl-Seminarium Solceller för elproduktion Mars 2014 Mats Andersson Energibanken i Jättendal AB Konsultföretag inom solcellsområdet sedan 1997 Mats Andersson i Jättendal, Hälsingland Solcellssystem sedan 1980 Johan Paradis, Göteborg Jonas Buddgård, Stockholm Hållbara städer Ålidhem i Umeå Konsult sedan september 2010 Klart (97 kw) Klart 2013 (106 kw) Klart 2014 (115 kw) Klart 2014 (87 kw) Totalt: 405 kw ca m 2 1

2 Ålidhem Umeå Upphandling av solceller i Järva (Familjebostäder och Svenska Bostäder, Hållbara Järva) Totalt planeras ca 1,4 MW solceller i Järva / ca m 2 Rinkeby Husby Kvarnhuset Enfotakvarnen Kvarnspelet Bäckkvarnen Hinderstorp Sollefteå sjukhus 52 kw Foto: Energibanken Akalla, Stockholm Övriga projekt under 2014 Idrottsförvaltningen i Stockholm - Husby och Tensta simhall Statens fastighetsverk Hemsö Fästning Landstingsfastigheter Västernorrland solceller på Sundsvalls- och Övikssjukhus Växjö Fastigheter förskola (tidigare fem skolor, kommunhuset och Kulturarvscentrum) Höör fastigheter huvudkontor, plastindustri och kommunhuset Västblekinge Miljö Mörrums avfallsanläggning Alfta-Edsbyn Fastigheter nytt kontor MSB medverkar i brandsäkerhetsgrupp Skellefteå Kraft utbildning egen personal Gävle-Dala Energikontor konferens i Gävle Sollefteå sjukhus 52 kw Foto: Energibanken 2

3 Nätanslutet solcellssystem 1 kw t (6-7 m 2 ) producerar kwh per år Pris ca kr inkl moms Toppeffekt Solcellers toppeffekt (W t ) mäts vid standardiserade förhållanden: Solinstrålning: 1000 W/m 2 Celltemperatur: 25 C Vinkelrätt ljusinfall 3

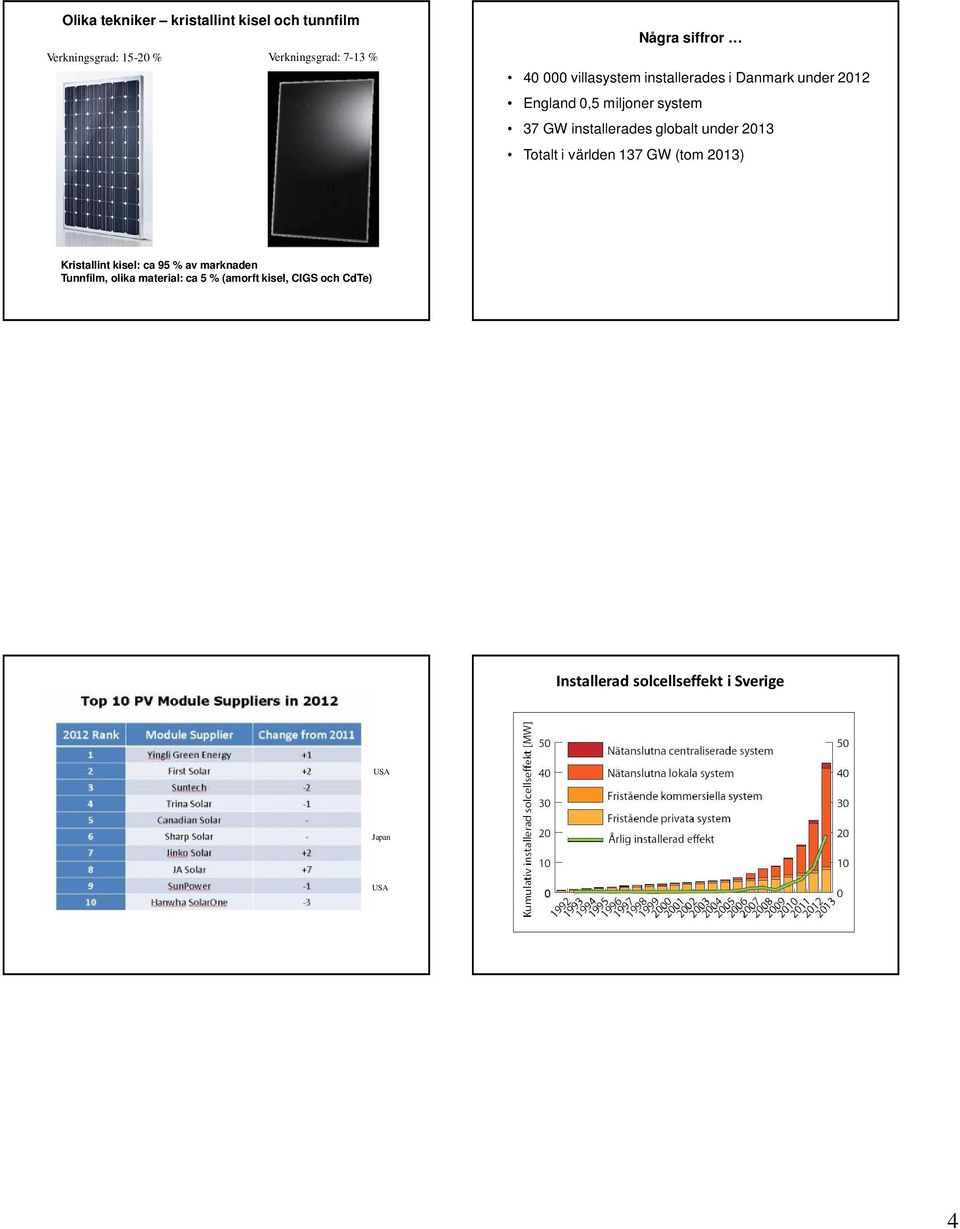

4 Olika tekniker kristallint kisel och tunnfilm Verkningsgrad: % Verkningsgrad: 7-13 % Några siffror villasystem installerades i Danmark under 2012 England 0,5 miljoner system 37 GW installerades globalt under 2013 Totalt i världen 137 GW (tom 2013) Kristallint kisel: ca 95 % av marknaden Tunnfilm, olika material: ca 5 % (amorft kisel, CIGS och CdTe) Installerad solcellseffekt i Sverige USA Japan USA 4

5 Marknadssegment Modultillverkare i Sverige Kostnadsutveckling för nyckelfärdiga solcellssystem i Sverige 2013 fanns det drygt 100 företag i Sverige som sålde moduler eller kompletta solcellsanläggningar i Sverige. Investeringsstöd solceller Offentliga och privata byggnader - 35 % av totala kostnaden - 52 miljoner kr per år (107 miljoner för 2013) - 1 februari december Maximalt 1,2 miljoner per anläggning, även markbaserade - Högst 37 kkr + moms per kw - Målsättning att öka energiproduktionen från solceller med 2,5 GWh per år => att öka den installerad toppeffekt med 3 MW per år 5

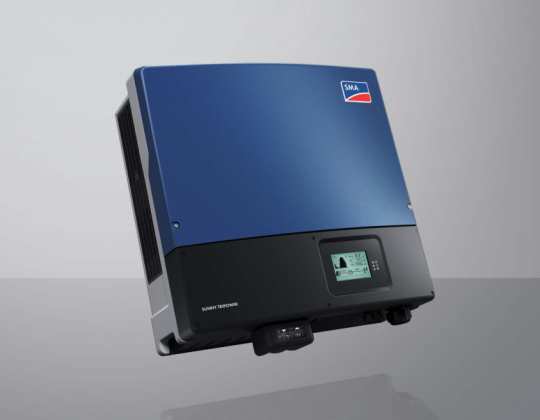

6 Solcellsmodul - standard Växelriktare Kinesisk standardmodul 60 multikristallina kiselceller W toppeffekt Vmp= 30 V % modulverkningsgrad vikt19,5 kg (12 kg/m 2 ) Prisca2 500 kr(10 krper W) inkl moms SMA Tripower 17000TL 17 kw tre-fas TvåMPPT V DC 98% verkningsgrad 665 / 690 / 265 mm (b/h/d) 65 kg Prisca krinklmoms 6

7 Energiproduktion från olika ytor kr per kwh 1,0 Kostnad för producerad kwh Annuitetsberäkning: 50 kw, 13 kkr/kw, 1024 kwh/kw och 30 år Optimalt mot söder och lutning kwh/kw t Horisontellt 800 (-16%) Fasad mot söder 700 (-26%) Fasad mot öster/väster 500 (-47%) 0,9 0,8 0,7 0,6 0,5 0,4 1 kw toppeffekt (kw t ) motsvarar ca 7 m 2 solcellsyta 0,3 Energipris utan stöd 0,2 Energipris med 35 % stöd 0,1 0,0 0,0% 1,0% 2,0% 3,0% 4,0% 5,0% 6,0% 7,0% Kalkylränta Kostnad för producerad kwh 1 kw på Bergsjö skola i mars 2001 kr per kwh Annuitetsberäkning: 50 kw, 13 kkr/kw, 1024 kwh/kw och 10 år 2,0 1,8 1,6 1,4 1,2 1,0 0,8 0,6 Energipris utan stöd 0,4 Energipris med 35 % stöd 0,2 0,0 0,0% 1,0% 2,0% 3,0% 4,0% 5,0% 6,0% 7,0% Kalkylränta Kostade då kr, idag kr!! 7

8 12 kw i Ekobyn Bålarna i Bergsjö -juli ,8 kw i Bäling-augusti ,25 kw i Bergsjö maj kw i Gnarp augusti

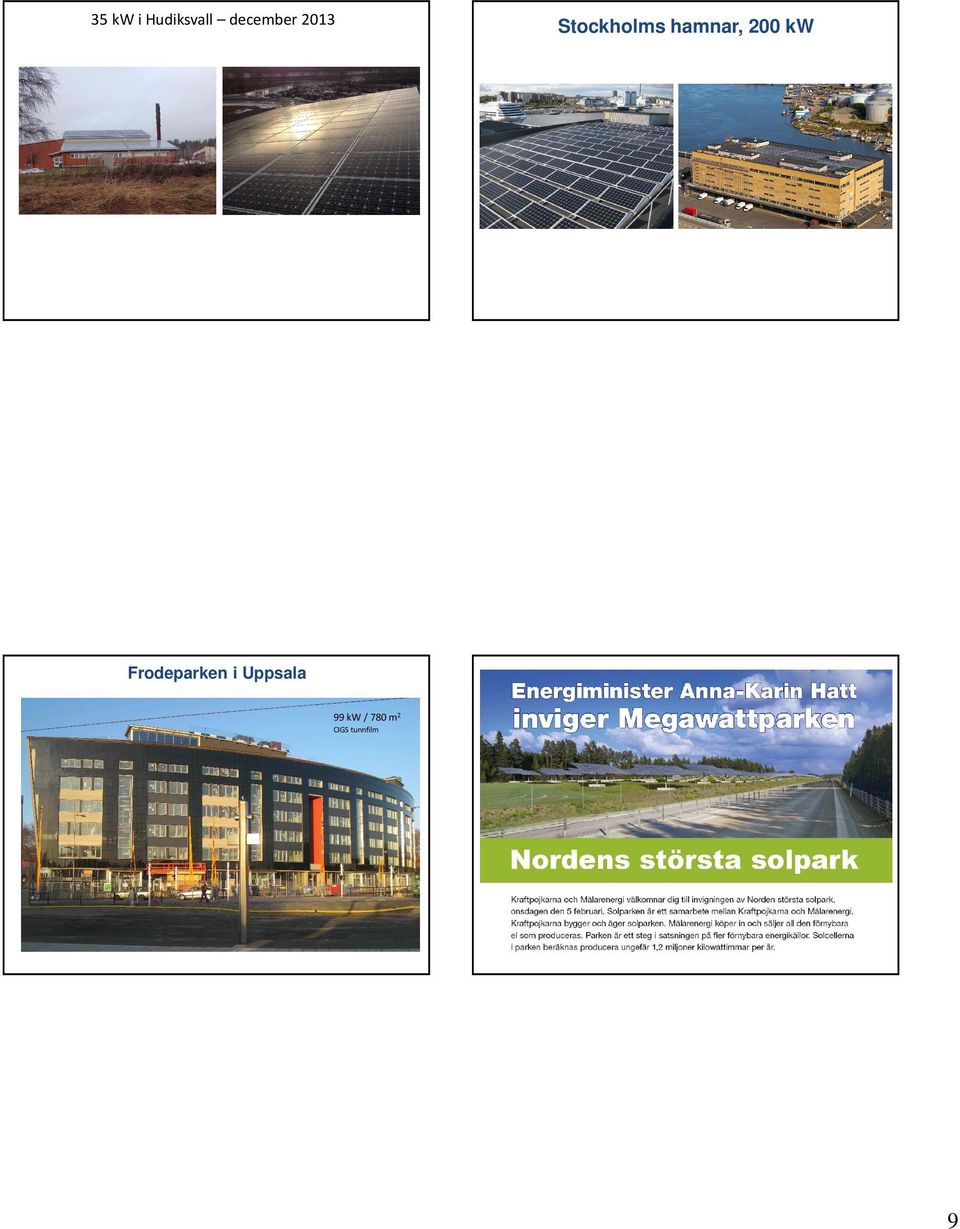

9 35 kw i Hudiksvall december 2013 Stockholms hamnar, 200 kw Frodeparken i Uppsala 99 kw / 780 m2 CIGS tunnfilm 9

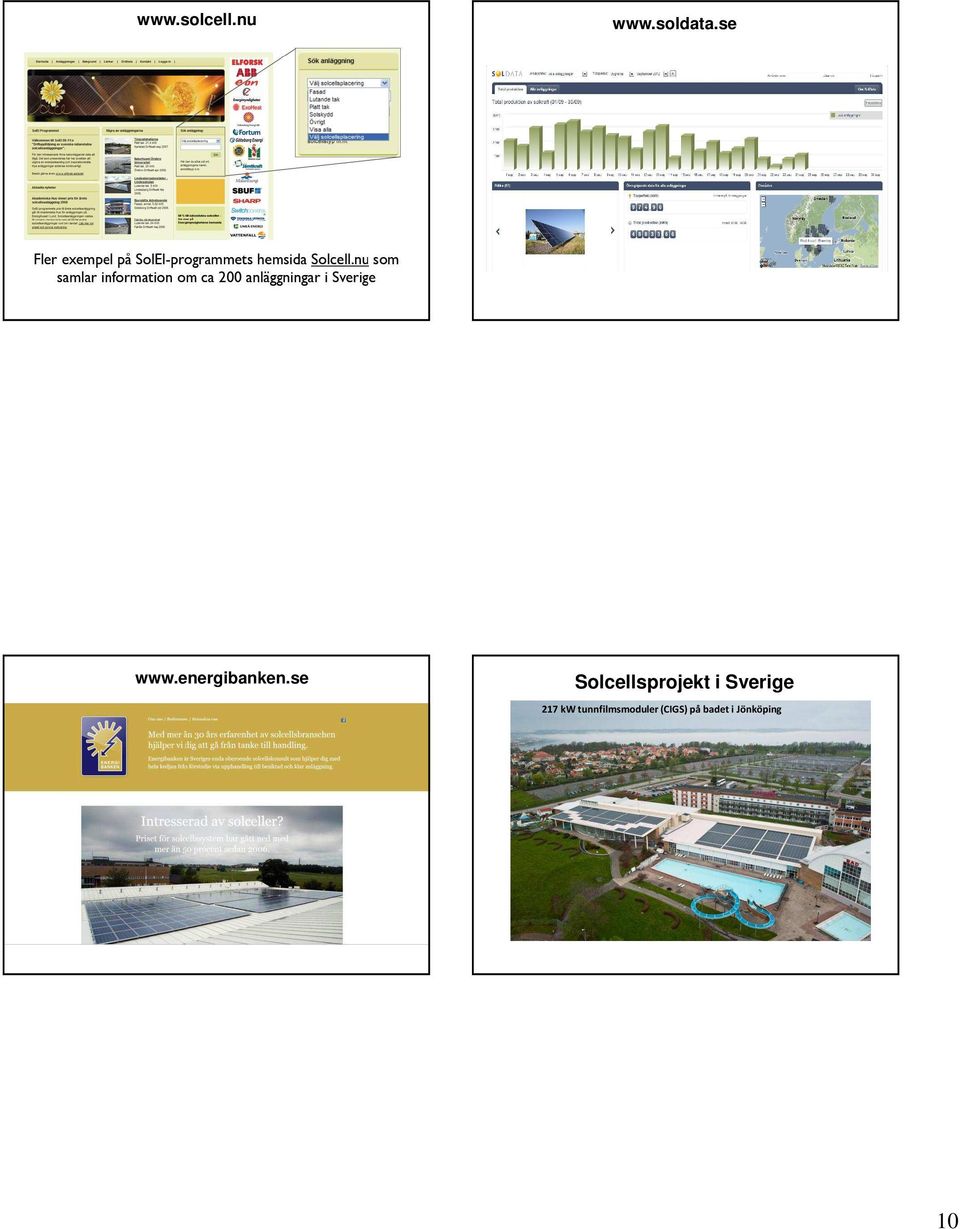

10 Solcellsprojekt i Sverige 217 kw tunnfilmsmoduler (CIGS) på badet i Jönköping 10

11 Sveriges äldsta, nätanslutna solcellsanläggning Skola i Växjö Huvudsta, 1984 Huddinge sjukhus Kommunhuset i Sundbyberg ConSole för platta tak 11

12 Skola i Västerås Transportstyrelsen i Örebro 120 kw toppeffekt / 850 m 2, fördelat på tre takytor (ca 50 kw på bilden) SOLRIF integration i taket Ålidhem i Umeå Skola i Växjö Montage på papptak Montage på plåttak 12

13 Etnografiska muséet Hjällbo, Göteborg 82 kw KTH i Stockholm Bussterminal i Gubbängen, Stockholm solföljande 13

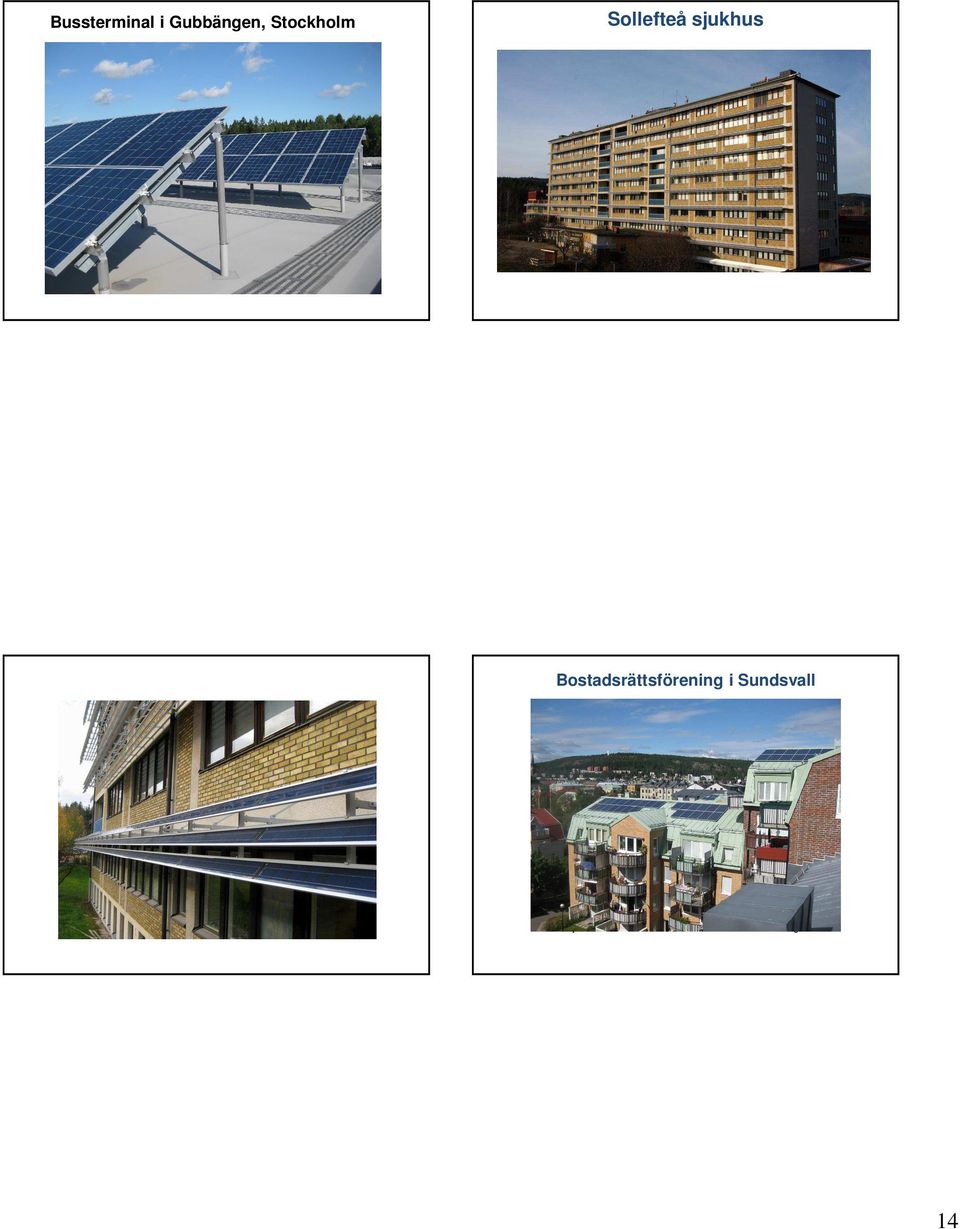

14 Bussterminal i Gubbängen, Stockholm Sollefteå sjukhus Bostadsrättsförening i Sundsvall Sollefteå sjukhus 52 kw Foto: Energibanken 14

15 Bostadsrättsförening i Uppsala Fullriggaren i Gävle Sollefteå sjukhus 52 kw Foto: Energibanken Sollefteå sjukhus 52 kw Foto: Energibanken Sala-Heby, 125 kw 15

16 Solföljande system, 3 x11 kw i Ronneby 16
