1 SolEl-Seminarium Solceller för elproduktion EnergiNätverk Sverige Stockholm 21 mars 2013 Mats Andersson Energibanken i Jättendal AB

2 Konsultföretag inom solcellsområdet sedan 1997 Mats Andersson i Jättendal, Hälsingland Solcellssystem sedan 1980 Johan Paradis, Göteborg Jonas Buddgård, Stockholm Energibanken AB 2

3 Energibanken AB 3

4 Nätanslutet solcellssystem 1 kw t (6-7 m 2 ) producerar cirka 950 kwh per år Pris kr inkl moms Energibanken AB 4

5 Toppeffekt Solcellers toppeffekt (W t ) mäts vid standardiserade förhållanden: Solinstrålning: 1000 W/m 2 Celltemperatur: 25 C AM1.5 spektrum Vinkelrätt ljusinfall Solhöjden är 42 över horisonten vid AM Energibanken AB 5

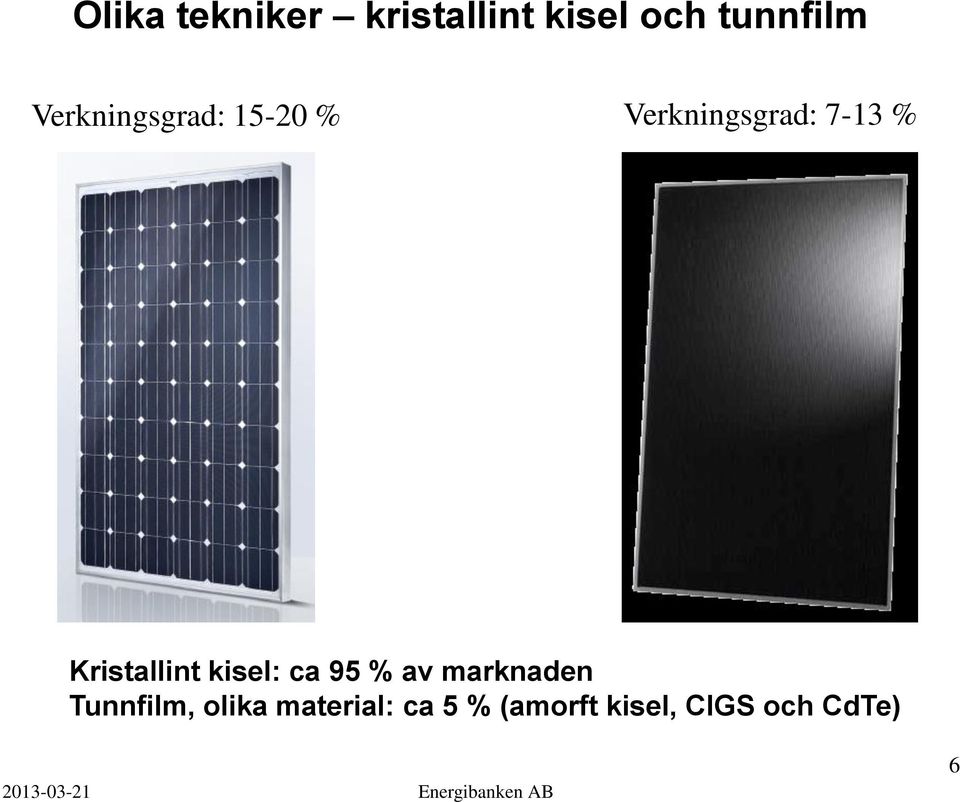

6 Olika tekniker kristallint kisel och tunnfilm Verkningsgrad: % Verkningsgrad: 7-13 % Kristallint kisel: ca 95 % av marknaden Tunnfilm, olika material: ca 5 % (amorft kisel, CIGS och CdTe) Energibanken AB 6

7 Yta / Toppeffekt Kristallint kisel: 5-7 m 2 /kw t ( W/m 2 ) Tunnfilm: 8-14 m 2 /kw t ( W/m 2 ) Energibanken AB 7

8 Vind- och solel i Tyskland Energibanken AB 8

9 villasystem på tre månader i England och idag finns det ca mindre anläggningar Energibanken AB 9

10 Mera siffror villasystem installerades i Danmark under 2012 Totalt över 100 GW installerat i världen Drygt 30 GW installerades globalt under Energibanken AB 10

11 Varför sådan expansion? Omställning av energiproduktionen från fossil till förnybar energi Inmatningslag (feed-in tariff) i Tyskland m.fl. europeiska länder (de flesta EU-länderna) Cirka ct per kwh Avtal på 20 år Finansieras med litet påslag på alla kwh (< 1%) Introducerades redan 1991 men i nuvarande form sedan år 2000 Långvariga stödprogram i Japan Nettodebitering Stigande elpriser Billiga moduler från Kina Energibanken AB 11

12 Energibanken AB photo: Solarsiedlung GmbH 12

13 250 MW i Agua Caliente i USA (CdTe-moduler från First Solar) Energibanken AB 13

14 Största celltillverkare Suntech Power (Kina) 2,22 GW 2. First Solar (USA) 1,98 GW (CdTe, tunnfilm) 3. JA Solar (Kina) 1,70 GW 4. Yingli (Kina) 1,60 GW 5. Trina (Kina) 1,55 GW 6. Motech (Taiwan) 1,10 GW 7. Canadian Solar (Kina) 1,01 GW 8. Hareon (Kina) 0,94 GW 9. SunPower (USA) 0,92 GW 10. Gintech (Taiwan) 0,87 GW Energibanken AB 14

15 Prisutveckling för nyckelfärdiga anläggningar En nyckelfärdig anläggning kostar i Sverige idag kr per kw (1 kw = 6-7 m 2 solcellsyta) Energibanken AB 15

16 Strafftullar vid import till EU av kinesiska moduler med kristallina kiselceller Alla leveranser registreras from början av mars I juni tas beslut om strafftull på kanske 30% eller mer kommer i så fall även att gälla retroaktivt! Energibanken AB 16

17 Energibanken AB 17

18 Energibanken AB 18

19 Energibanken AB 19

20 Energibanken AB 20

21 Investeringsstöd solceller Offentliga och privata byggnader - 35 % av totala kostnaden - 52 miljoner kr per år (107 miljoner för 2013) - 1 februari december Maximalt 1,2 miljoner per anläggning, även markbaserade - Högst 37 kkr + moms per kwt (90 kkr/kwt för hybridsystem) - Målsättning att öka energiproduktionen från solceller med 2,5 GWh per år => att öka den installerad toppeffekt med 3 MW per år Energibanken AB 21

22 Fördelning 2013 Län Ny fördelning 2013 (kr) Fördelning av medel per län Tidigare fördelat (kr) Totalt (kr) Stockholm Uppsala Södermanland Östergötland Jönköping Kronoberg Kalmar Gotland Blekinge Skåne Halland Västra Götaland Värmland Örebro Västmanland Dalarna Gävleborg Västernorrland Jämtland Västerbotten Norrbotten Totalt kr kr kr Energibanken AB 22

23 Energibanken AB 23

24 Energibanken AB 24

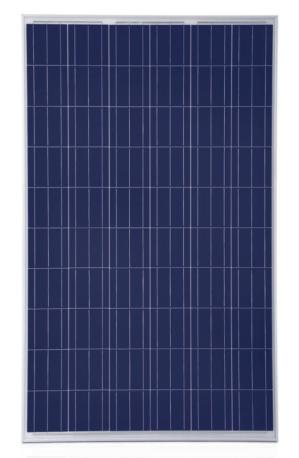

25 Solcellsmodul - standard Kinesisk standardmodul 60 multikristallina kiselceller W toppeffekt Vmp = 30 V % modulverkningsgrad vikt 19,5 kg (12 kg/m 2 ) Pris ca kr (10 kr per W) inkl moms Energibanken AB 25

26 Växelriktare SMA Tripower 17000TL 17 kw tre-fas Två MPPT V DC 98% verkningsgrad 665 / 690 / 265 mm (b/h/d) 65 kg Pris ca kr inkl moms Energibanken AB 26

27 Kostnad för producerad kwh kr per kwh Annuitetsberäkning: 50 kw, 13 kkr/kw, 950 kwh/kw och 30 år 1,2 1,0 0,8 0,6 0,4 0,2 Energipris utan stöd Energipris med 35 % stöd 0,0 0 0,01 0,02 0,03 0,04 0,05 0,06 0,07 Kalkylränta Energibanken AB 27

28 Kostnad för producerad kwh kr per kwh Annuitetsberäkning: 50 kw, 13 kkr/kw, 950 kwh/kw och 10 år 2,0 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0,4 0,2 0,0 Energipris utan stöd Energipris med 35 % stöd 0 0,01 0,02 0,03 0,04 0,05 0,06 0,07 Kalkylränta Energibanken AB 28

29 Solcellsprojekt i Sverige 442 kw i Simrishamn Sveriges största anläggning i mars Energibanken AB 29

30 Solcellsprojekt i Sverige 217 kw tunnfilmsmoduler (CIGS) på badet i Jönköping Energibanken AB 30

31 Sveriges äldsta, nätanslutna solcellsanläggning Huvudsta, Energibanken AB 31

32 Skola i Växjö Energibanken AB 32

33 Huddinge sjukhus ConSole för platta tak Energibanken AB 33

34 Kommunhuset i Sundbyberg Energibanken AB 34

35 Skola i Västerås SOLRIF integration i taket Energibanken AB 35

36 Ålidhem i Umeå Montage på papptak Energibanken AB 36

37 Skola i Växjö Montage på plåttak Energibanken AB 37

38 Etnografiska muséet 82 kw Energibanken AB 38

39 Hjällbo, Göteborg Energibanken AB 39

40 SLU i Uppsala Energibanken AB 40

41 KTH i Stockholm solföljande Energibanken AB 41

42 Bussterminal i Gubbängen, Stockholm Energibanken AB 42

43 Sollefteå sjukhus Energibanken AB 43

44 Energibanken AB 44

45 Fullriggaren i Gävle Sollefteå sjukhus 52 kw Foto: Energibanken Energibanken AB 45

46 Energibanken AB 46

47 Villasystem i Örnsköldsvik, 7 kw Energibanken AB 47

48 Sala-Heby, 125 kw Energibanken AB 48

49 Transportstyrelsen i Örebro 120 kw toppeffekt / 850 m 2, fördelat på tre takytor (ca 50 kw på bilden) Energibanken AB 49

50 Solföljande system, 3 x11 kw Energibanken AB 50

51 Hållbara städer Ålidhem i Umeå Energibanken AB 51

52 Klart (97 kwt) Klart 2013 (119 kwt) Klart 2014 (120 kwt) Klart 2015 (75 kwt) Totalt: 411 kwt ca m Energibanken AB 52

53 Inventering av lämpliga takytor för solcellsmontage i Rinkeby (Familjebostäder, Hållbara Järva) Totalt planeras ca 1,4 MW solceller i Järva / ca m 2 Kvarnhuset Enfotakvarnen Kvarnspelet Bäckkvarnen Hinderstorp Totalt Yta: ca 2750 kvm Effekt: ca 365 kw Produktion: ca 320 MWh Energibanken AB 53

54 12 kw i Ekobyn Bålarna i Bergsjö - juli Energibanken AB 54

55 4,8 kw i Bäling - augusti Energibanken AB 55

56 Energibanken AB 56

57 Energibanken AB 57

58 Energibanken AB 58

59 Ny kraftproduktion i Europa 2011 PV Status Report 2011, JRC Ispra, European Commission Energibanken AB 59

60 Världsproduktionen av solceller MW t År MW p Ökning ,1% ,7% ,7% ,9% ,5% ,5% ,7% ,8% ,9% ,6% ,7% ,8% Energibanken AB 60

61 Ackumulerad installerad effekt i världen 70 GW motsvarar ca 10 st kärnkraftverk (70 TWh per år) Energibanken AB 61

62 Solceller i Sverige Installerad toppeffekt Egenförsörjda 6 MW Sommarstugor, segelbåtar etc Professionella system 1 MW Fyrar, nödradiosystem etc Nätanslutna (~ 1000 st) 9 MW På byggnader och ett fåtal på mark Totalt 16 MW Modultillverkare GPV i Gällivare (80 anställda) ny ägare Eco Supplies Europe Arctic Solar i Gällivare (45 anställda) ScanModule i Glava (300 anställda) lägger ner och flyttar till Singapore (SweModule AB) PV Enterprise Sweden (60 anställda)? Latitude Solar i Porjus (50 anställda) reducerad personal Solibro (CIGS, uppköpt av Q-Cells) två fabriker i Tyskland (uppköpt av kinesiskt företag) Energibanken AB 62

63 Energibanken AB 63

64 Energibanken AB 64

65 20 kw i Stockholm (40 grader mot söder) Energibanken AB 65

66 20 kw i Stockholm (40 grader mot söder) Energibanken AB 66

67 Energiproduktion från olika ytor Optimalt mot söder och lutning kwh/kw t Horisontellt 800 (-16%) Fasad mot söder 700 (-26%) Fasad mot öster/väster 500 (-47%) 1 kw toppeffekt (kw t ) motsvarar ca 7 m 2 solcellsyta Energibanken AB 67

68 Verksamhet Solceller i byggnader Egenförsörjda system Solceller i biståndprojekt FoU-verksamhet Energibanken AB 68

69 Solcellen Omvandlar solljus direkt till elektrisk energi. Ljudlöst och utan rörliga delar En spänning uppstår mellan cellens framoch baksida Processen sker tyst, utan rörliga delar och utan att någonting förbrukas Energibanken AB 69
