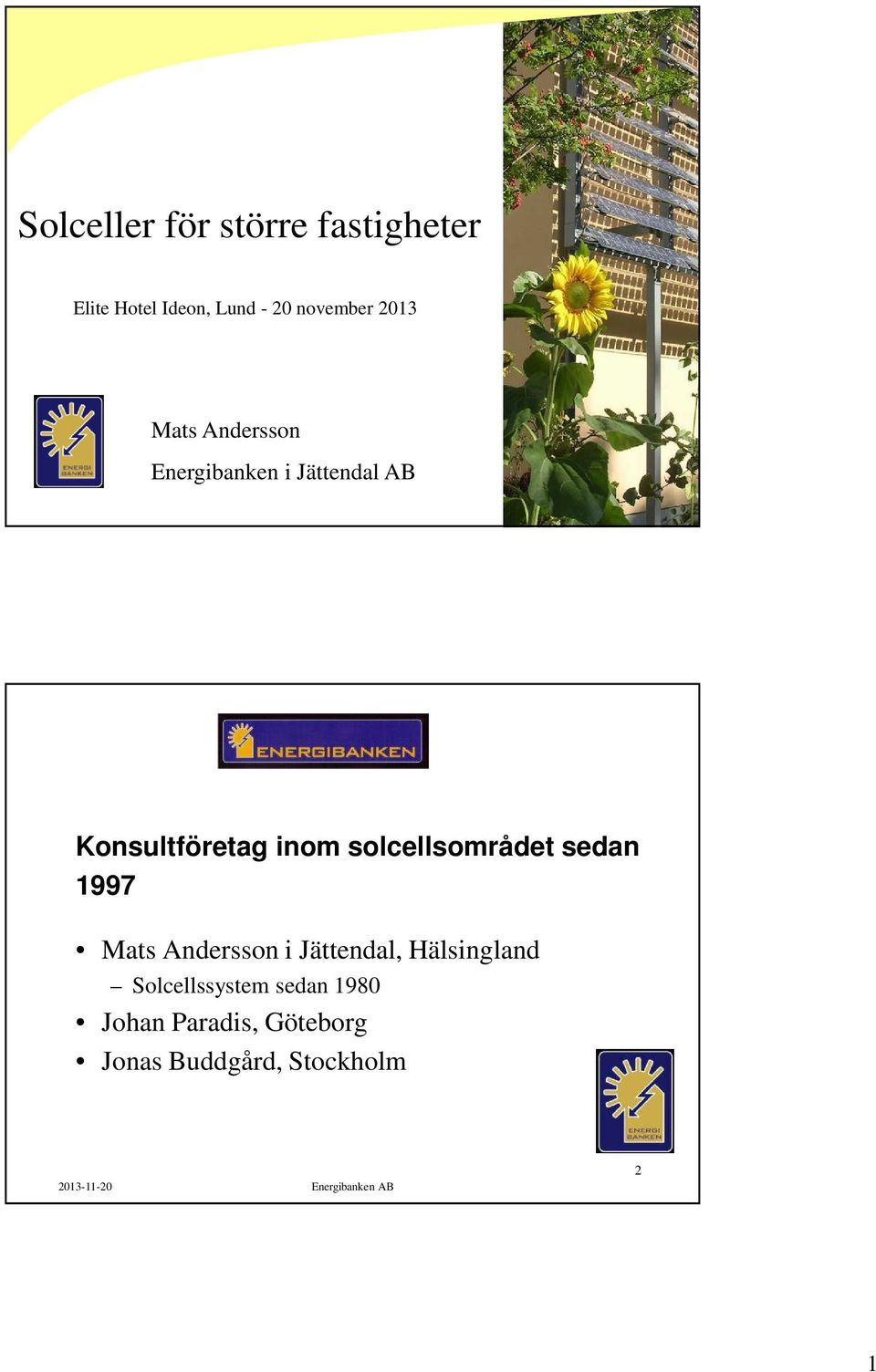

1 SolEl-Seminarium Solceller för större fastigheter Elite Hotel Ideon, Lund - 20 november 2013 Mats Andersson Energibanken i Jättendal AB Konsultföretag inom solcellsområdet sedan 1997 Mats Andersson i Jättendal, Hälsingland Solcellssystem sedan 1980 Johan Paradis, Göteborg Jonas Buddgård, Stockholm Energibanken AB 2 1

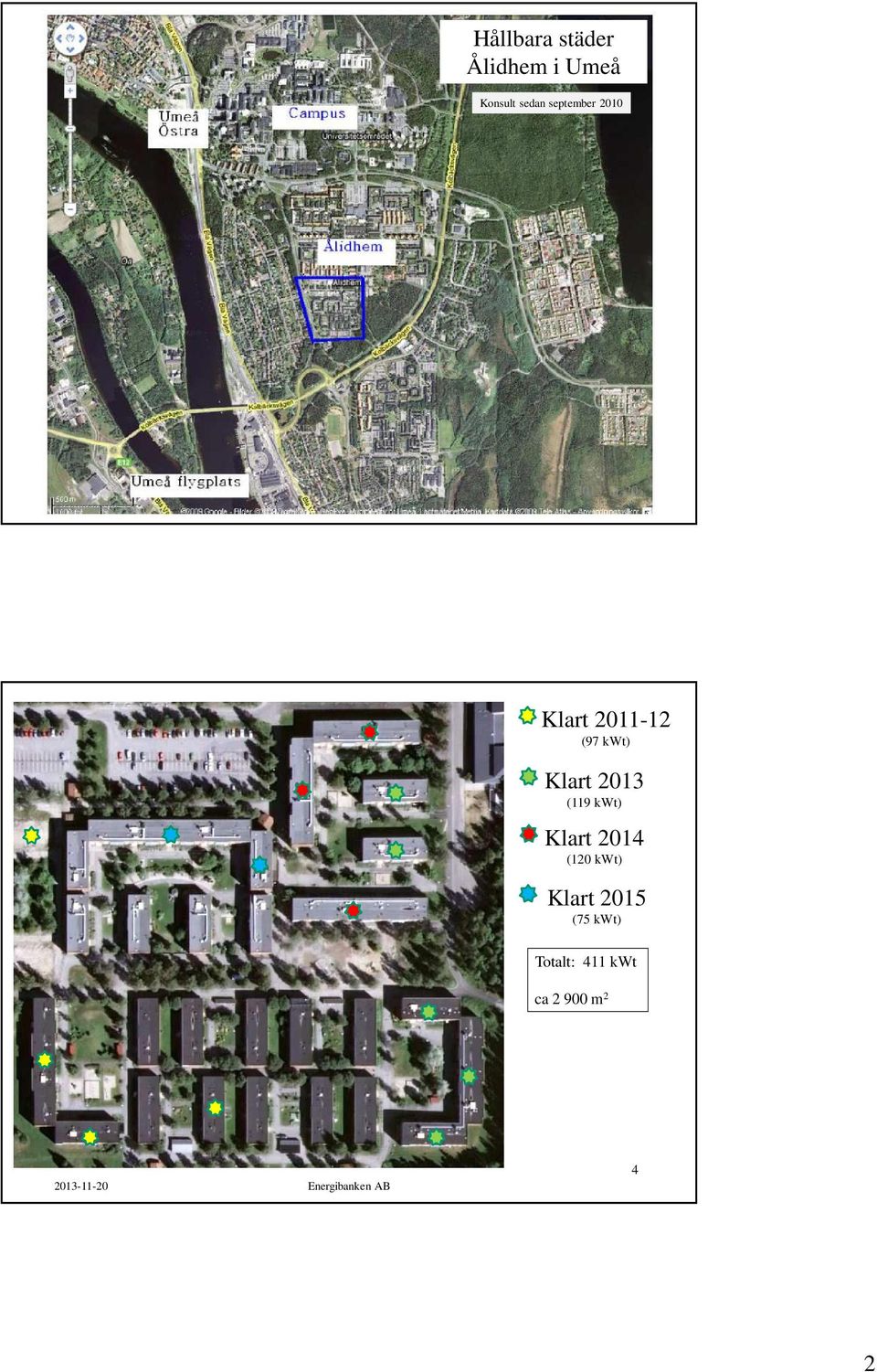

2 Hållbara städer Ålidhem i Umeå Konsult sedan september 2010 Energibanken AB Klart (97 kwt) Klart 2013 (119 kwt) Klart 2014 (120 kwt) Klart 2015 (75 kwt) Totalt: 411 kwt ca m Energibanken AB 4 2

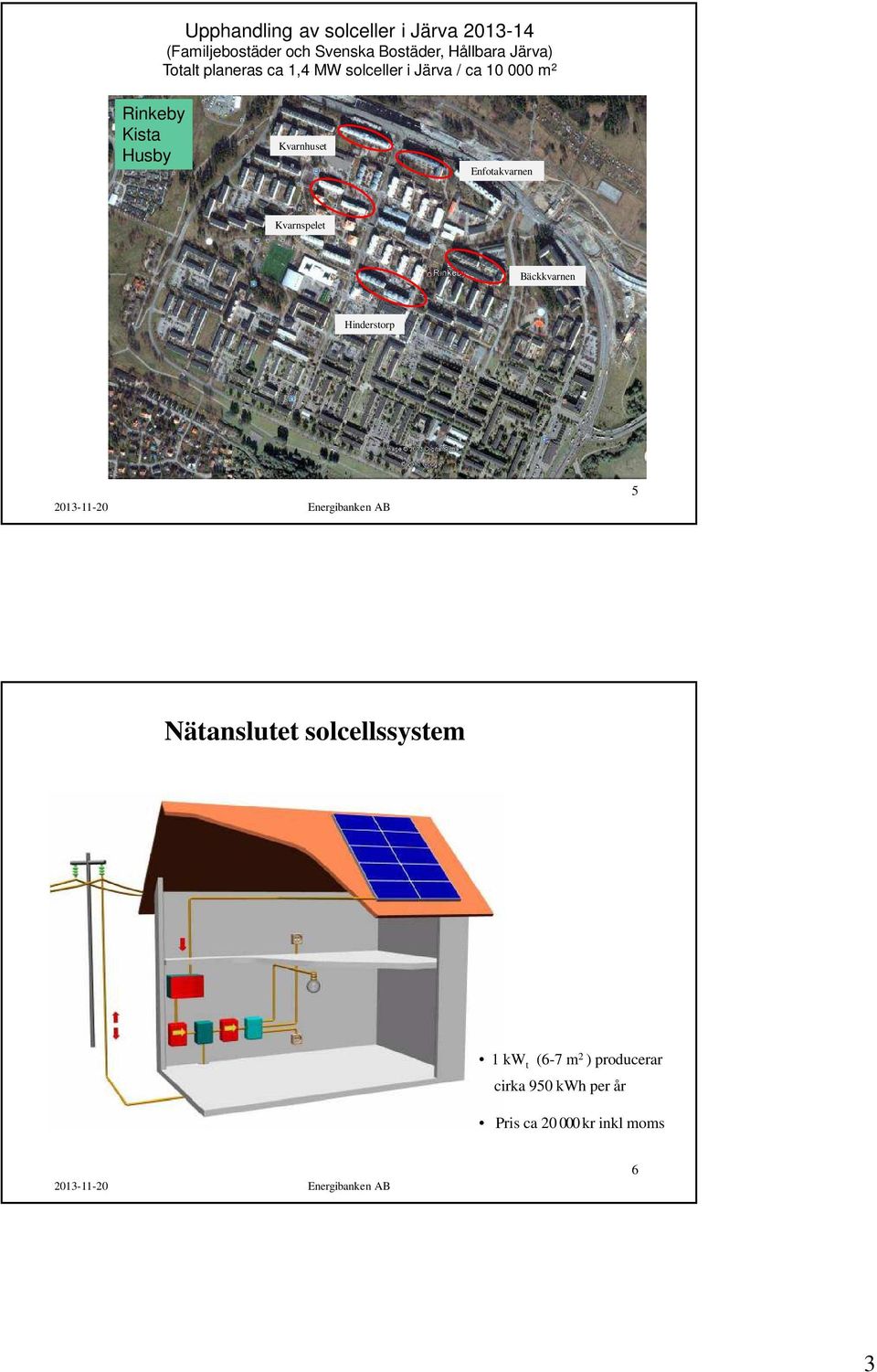

3 Upphandling av solceller i Järva (Familjebostäder och Svenska Bostäder, Hållbara Järva) Totalt planeras ca 1,4 MW solceller i Järva / ca m 2 Rinkeby Kista Husby Kvarnhuset Enfotakvarnen Kvarnspelet Bäckkvarnen Hinderstorp Energibanken AB 5 Nätanslutet solcellssystem 1 kw t (6-7 m 2 ) producerar cirka 950 kwh per år Pris ca kr inkl moms Energibanken AB 6 3

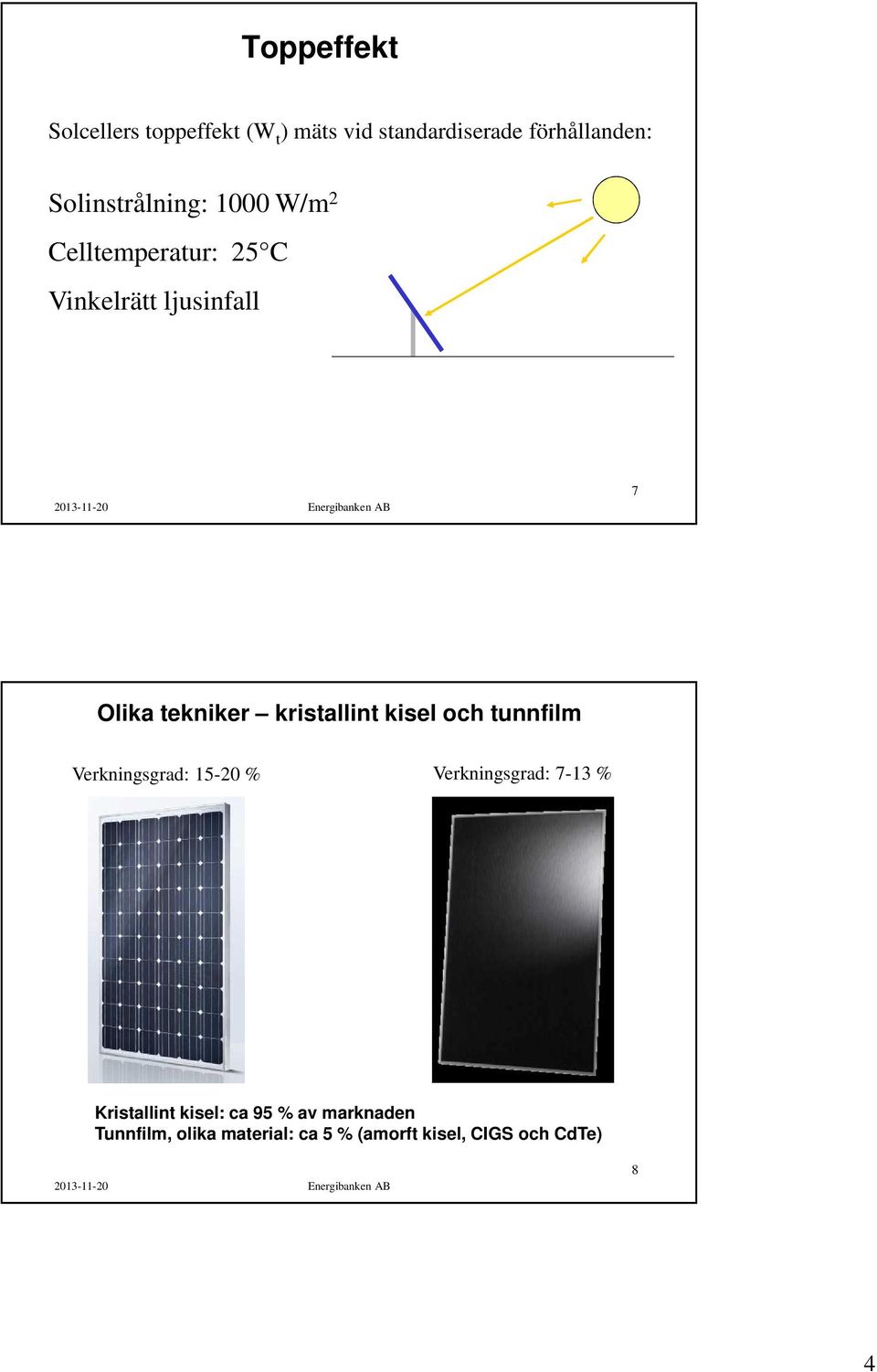

4 Toppeffekt Solcellers toppeffekt (W t ) mäts vid standardiserade förhållanden: Solinstrålning: 1000 W/m 2 Celltemperatur: 25 C Vinkelrätt ljusinfall Energibanken AB 7 Olika tekniker kristallint kisel och tunnfilm Verkningsgrad: % Verkningsgrad: 7-13 % Kristallint kisel: ca 95 % av marknaden Tunnfilm, olika material: ca 5 % (amorft kisel, CIGS och CdTe) Energibanken AB 8 4

5 villasystem på tre månader i England och idag finns det ca mindre anläggningar Energibanken AB 9 Mera siffror villasystem installerades i Danmark under 2012 Totalt över 100 GW installerat i världen Drygt 30 GW installerades globalt under Energibanken AB 10 5

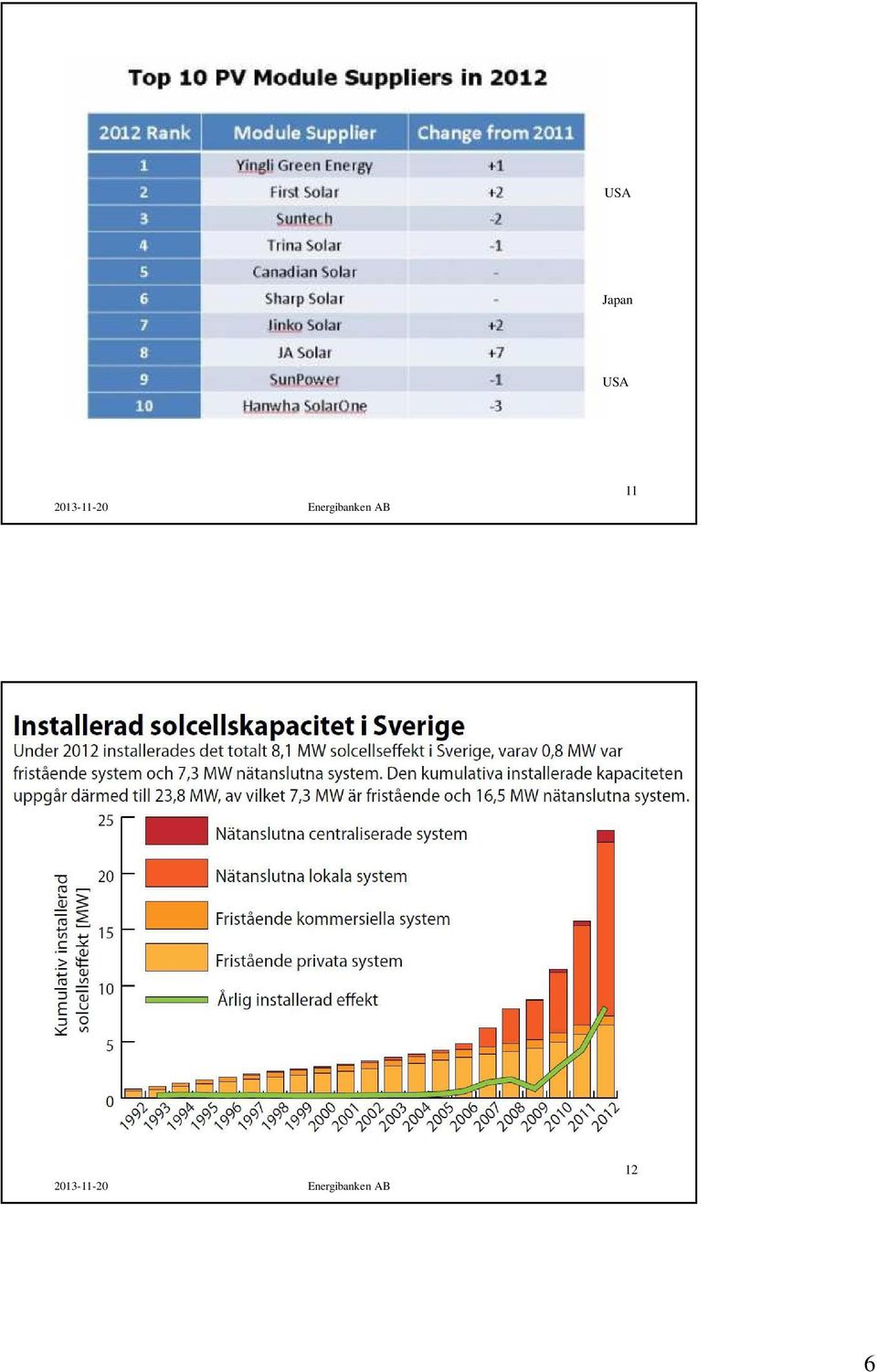

6 USA Japan USA Energibanken AB Energibanken AB 12 6

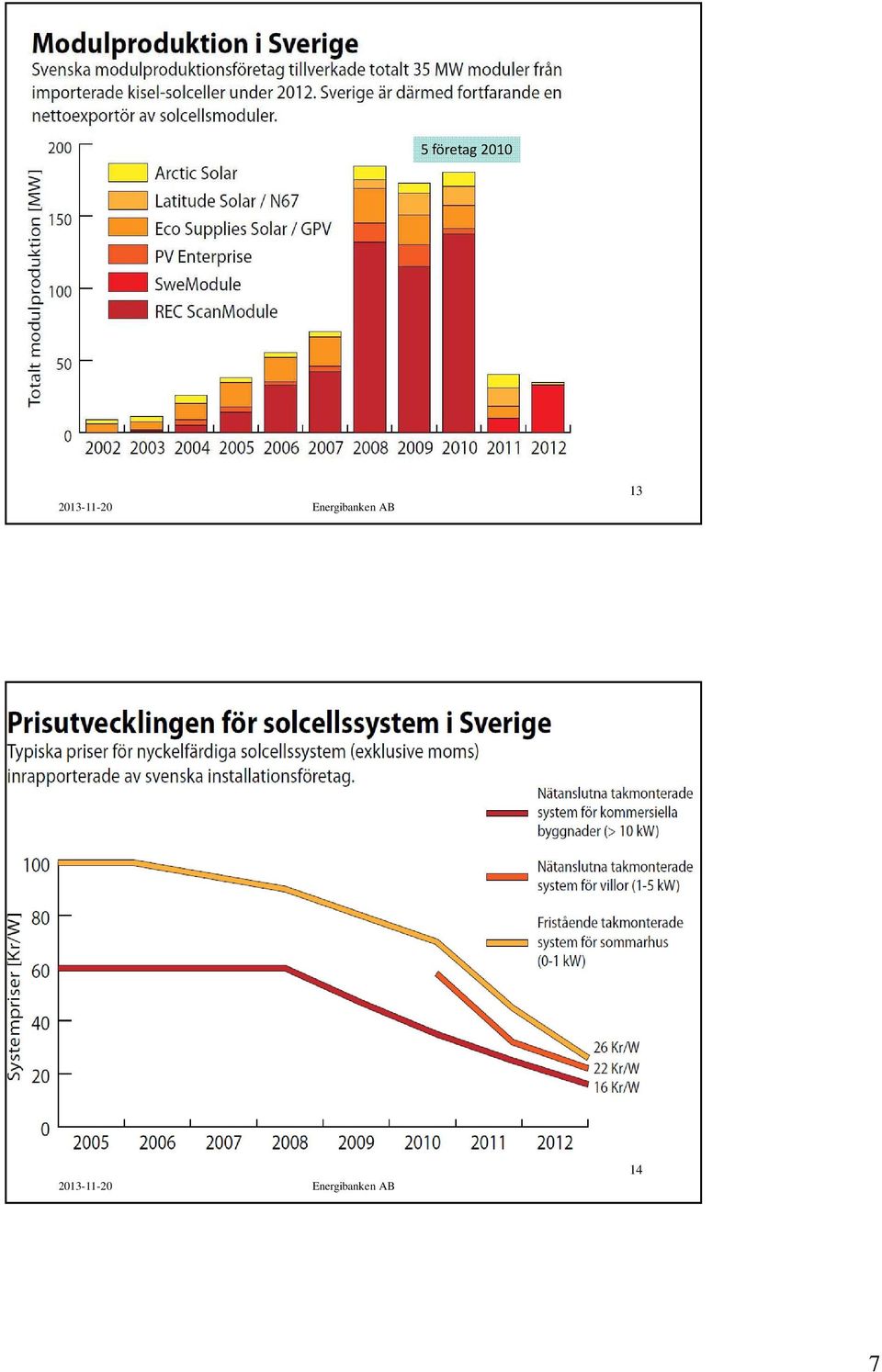

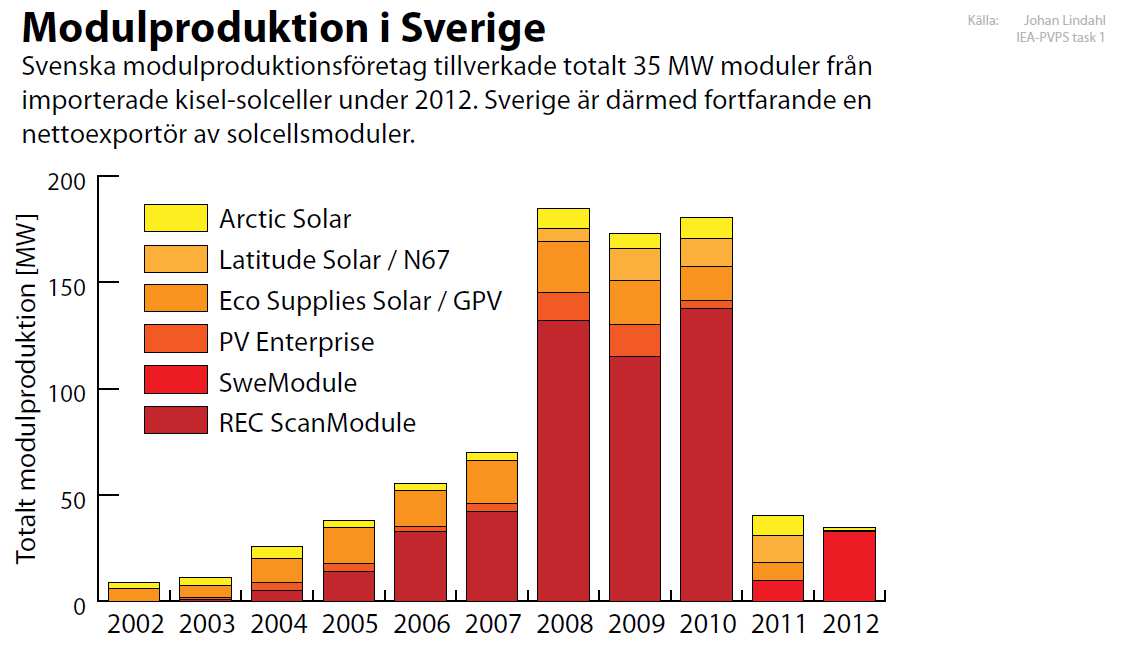

7 5 företag Energibanken AB Energibanken AB 14 7

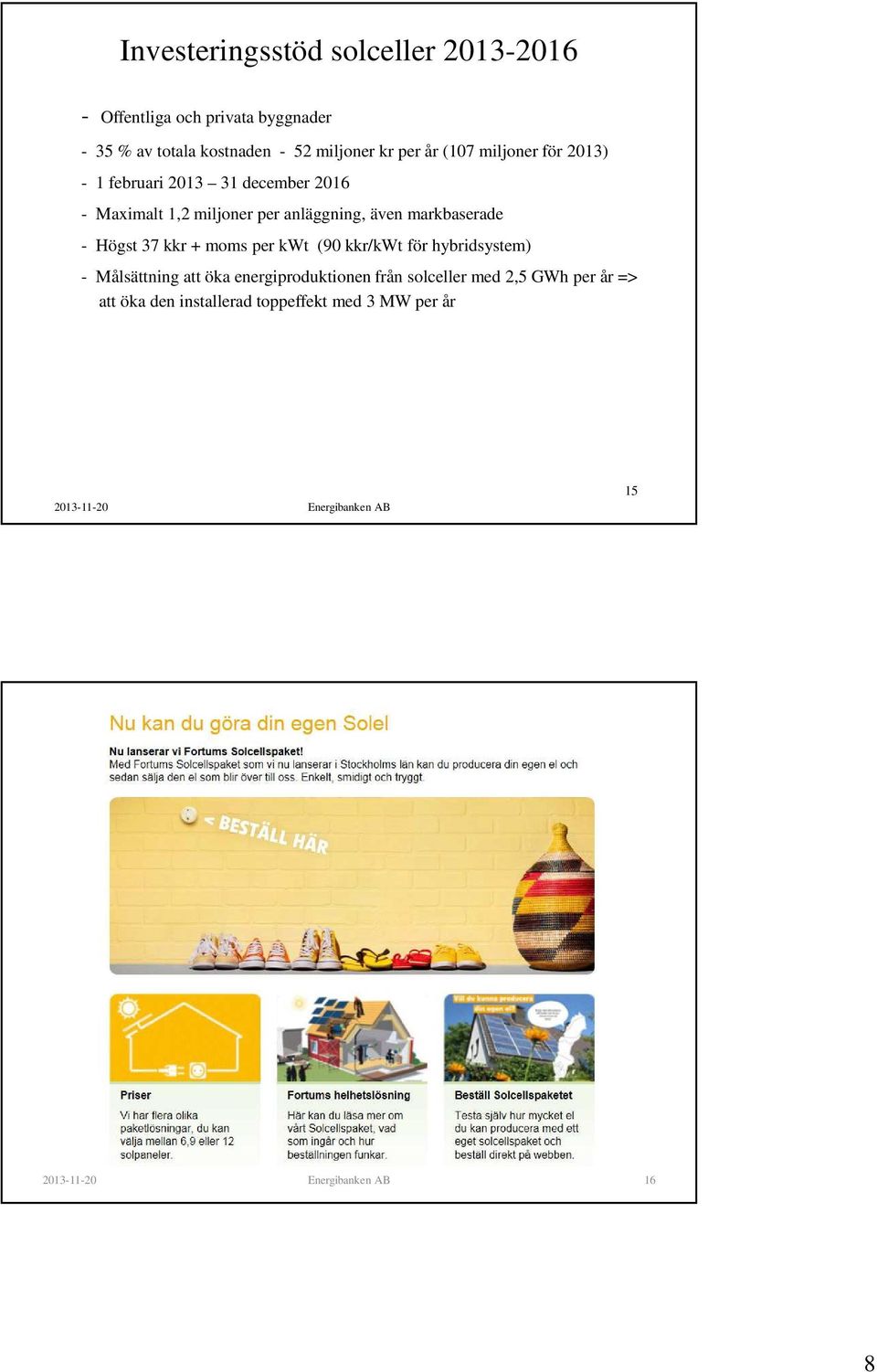

8 Investeringsstöd solceller Offentliga och privata byggnader - 35 % av totala kostnaden - 52 miljoner kr per år (107 miljoner för 2013) - 1 februari december Maximalt 1,2 miljoner per anläggning, även markbaserade - Högst 37 kkr + moms per kwt (90 kkr/kwt för hybridsystem) - Målsättning att öka energiproduktionen från solceller med 2,5 GWh per år => att öka den installerad toppeffekt med 3 MW per år Energibanken AB Energibanken AB 16 8

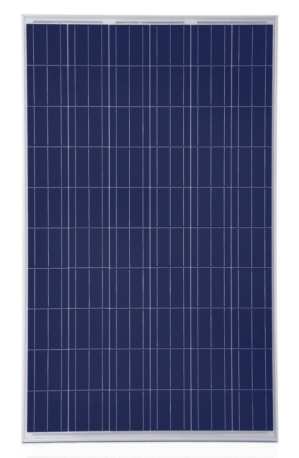

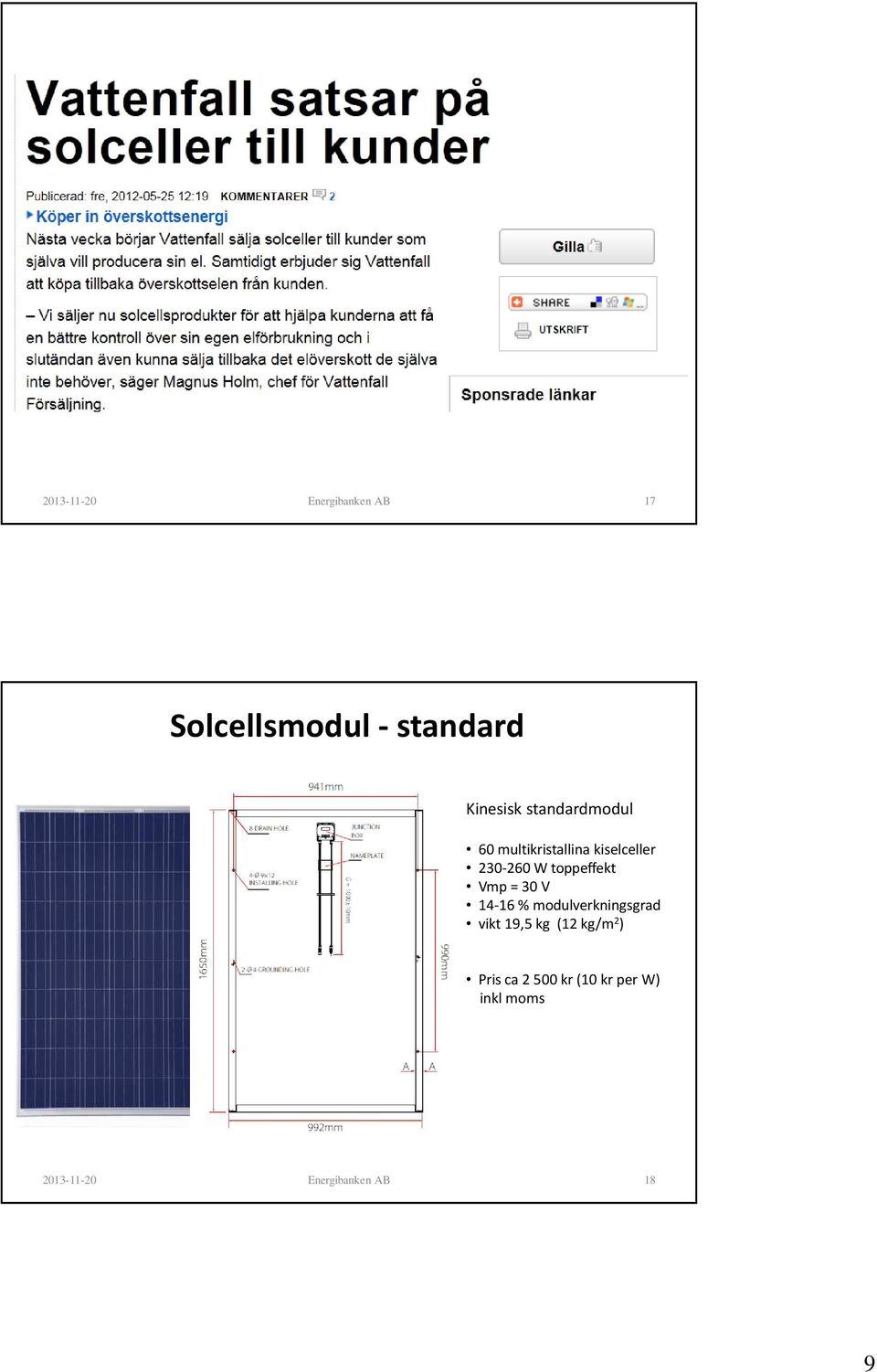

9 Energibanken AB 17 Solcellsmodul- standard Kinesisk standardmodul 60 multikristallina kiselceller W toppeffekt Vmp= 30 V % modulverkningsgrad vikt19,5 kg (12 kg/m 2 ) Prisca2 500 kr(10 krper W) inkl moms Energibanken AB 18 9

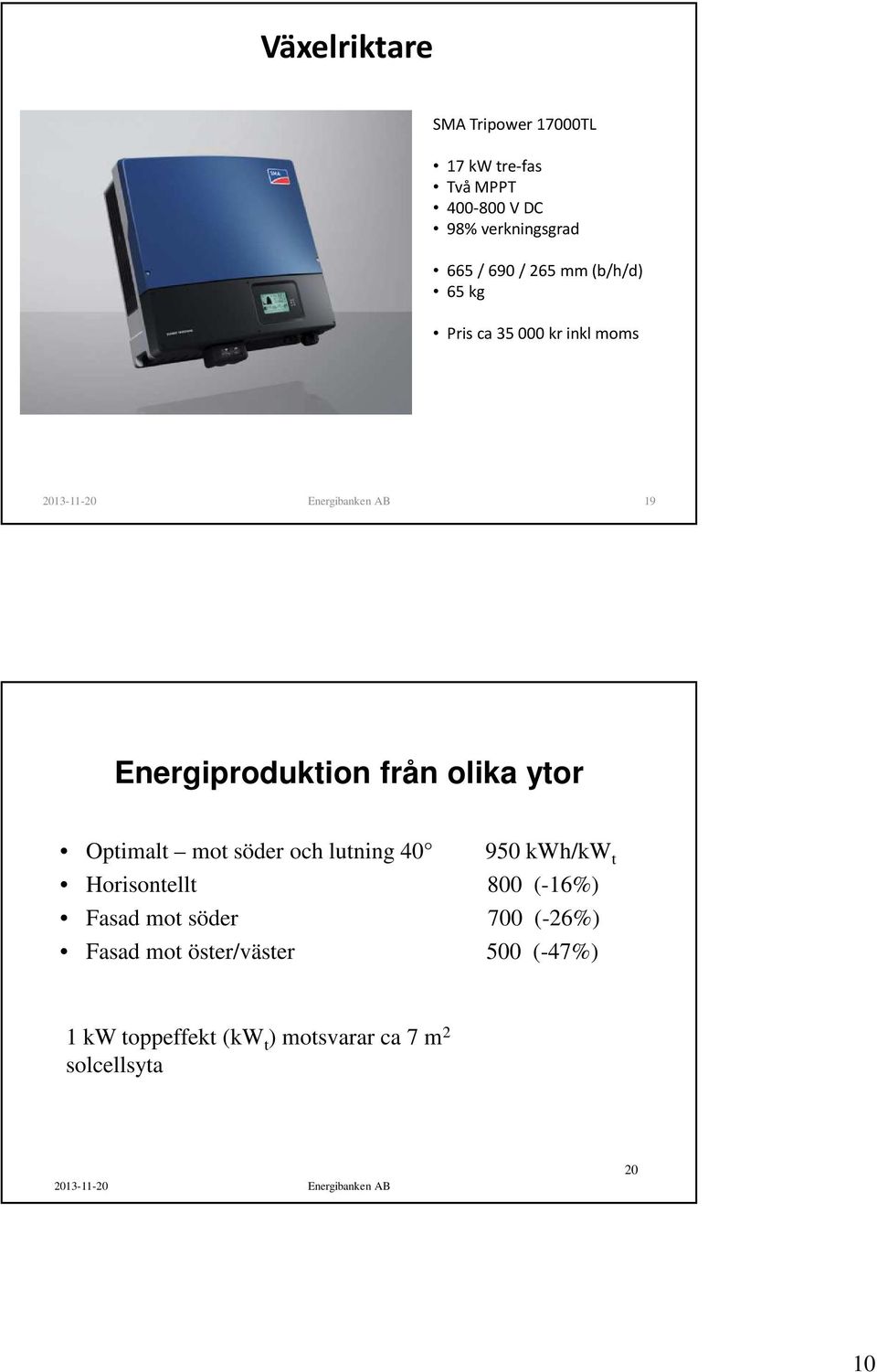

10 Växelriktare SMA Tripower 17000TL 17 kw tre-fas TvåMPPT V DC 98% verkningsgrad 665 / 690 / 265 mm (b/h/d) 65 kg Prisca krinklmoms Energibanken AB 19 Energiproduktion från olika ytor Optimalt mot söder och lutning kwh/kw t Horisontellt 800 (-16%) Fasad mot söder 700 (-26%) Fasad mot öster/väster 500 (-47%) 1 kw toppeffekt (kw t ) motsvarar ca 7 m 2 solcellsyta Energibanken AB 20 10

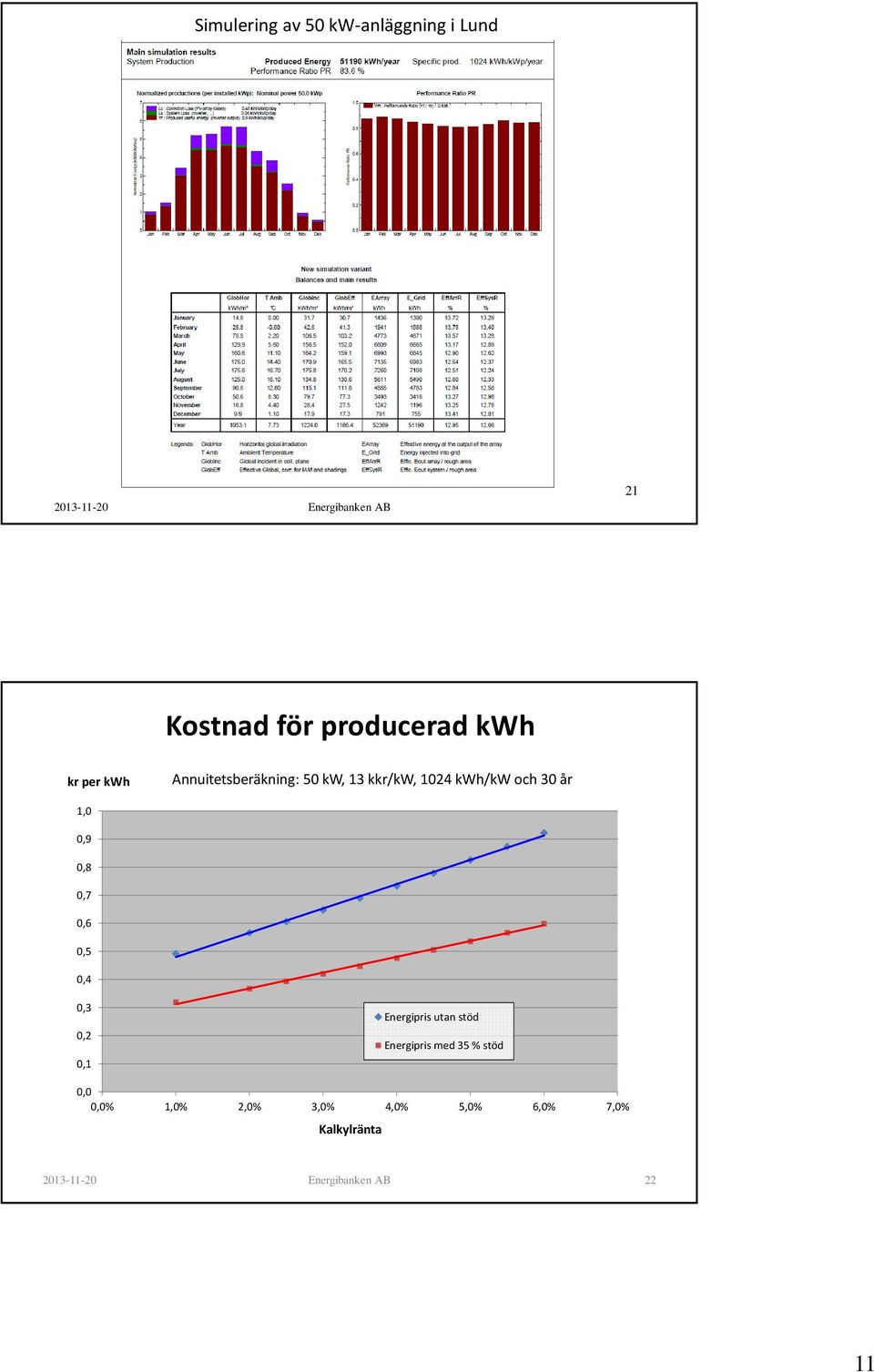

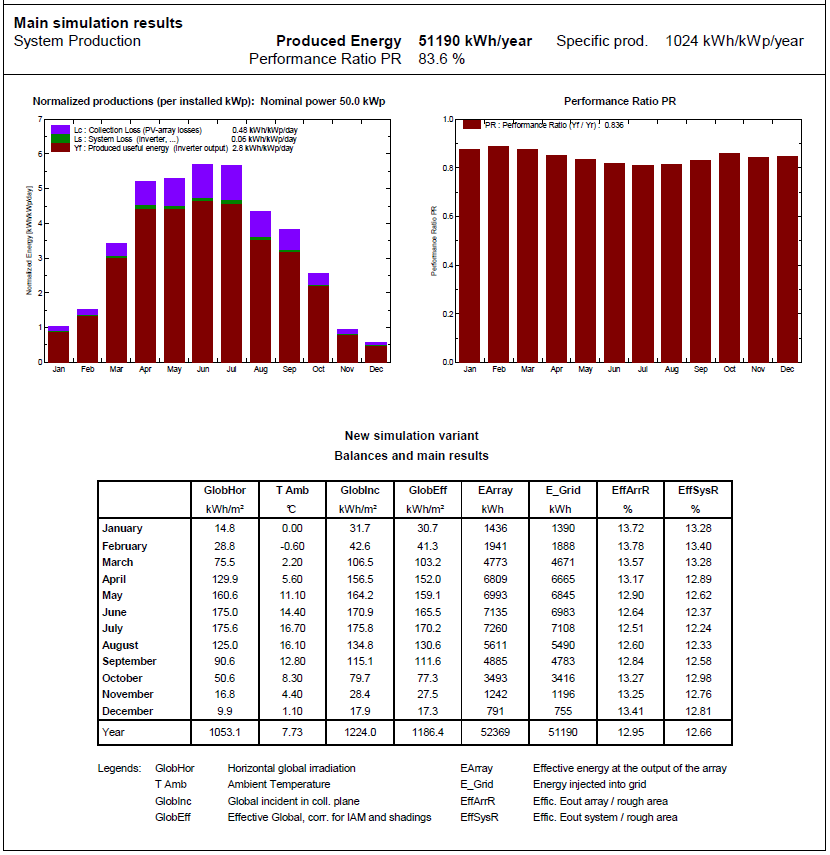

11 Simulering av 50 kw-anläggning i Lund Energibanken AB 21 Kostnad för producerad kwh kr per kwh Annuitetsberäkning: 50 kw, 13 kkr/kw, 1024 kwh/kw och 30 år 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 Energipris utan stöd Energipris med 35 % stöd 0,0 0,0% 1,0% 2,0% 3,0% 4,0% 5,0% 6,0% 7,0% Kalkylränta Energibanken AB 22 11

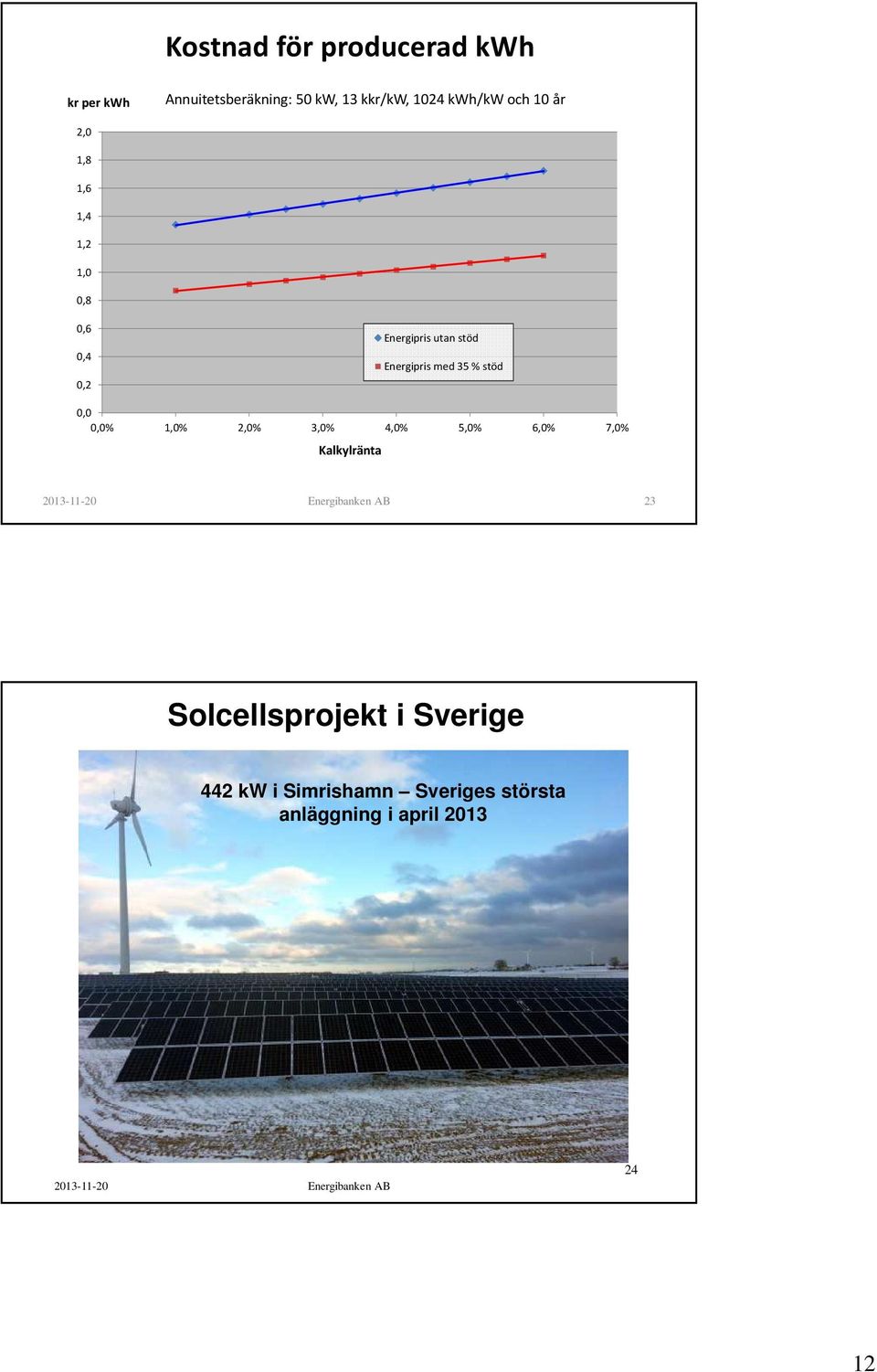

12 Kostnad för producerad kwh kr per kwh Annuitetsberäkning: 50 kw, 13 kkr/kw, 1024 kwh/kw och 10 år 2,0 1,8 1,6 1,4 1,2 1,0 0,8 0,6 0,4 0,2 Energipris utan stöd Energipris med 35 % stöd 0,0 0,0% 1,0% 2,0% 3,0% 4,0% 5,0% 6,0% 7,0% Kalkylränta Energibanken AB 23 Solcellsprojekt i Sverige 442 kw i Simrishamn Sveriges största anläggning i april Energibanken AB 24 12

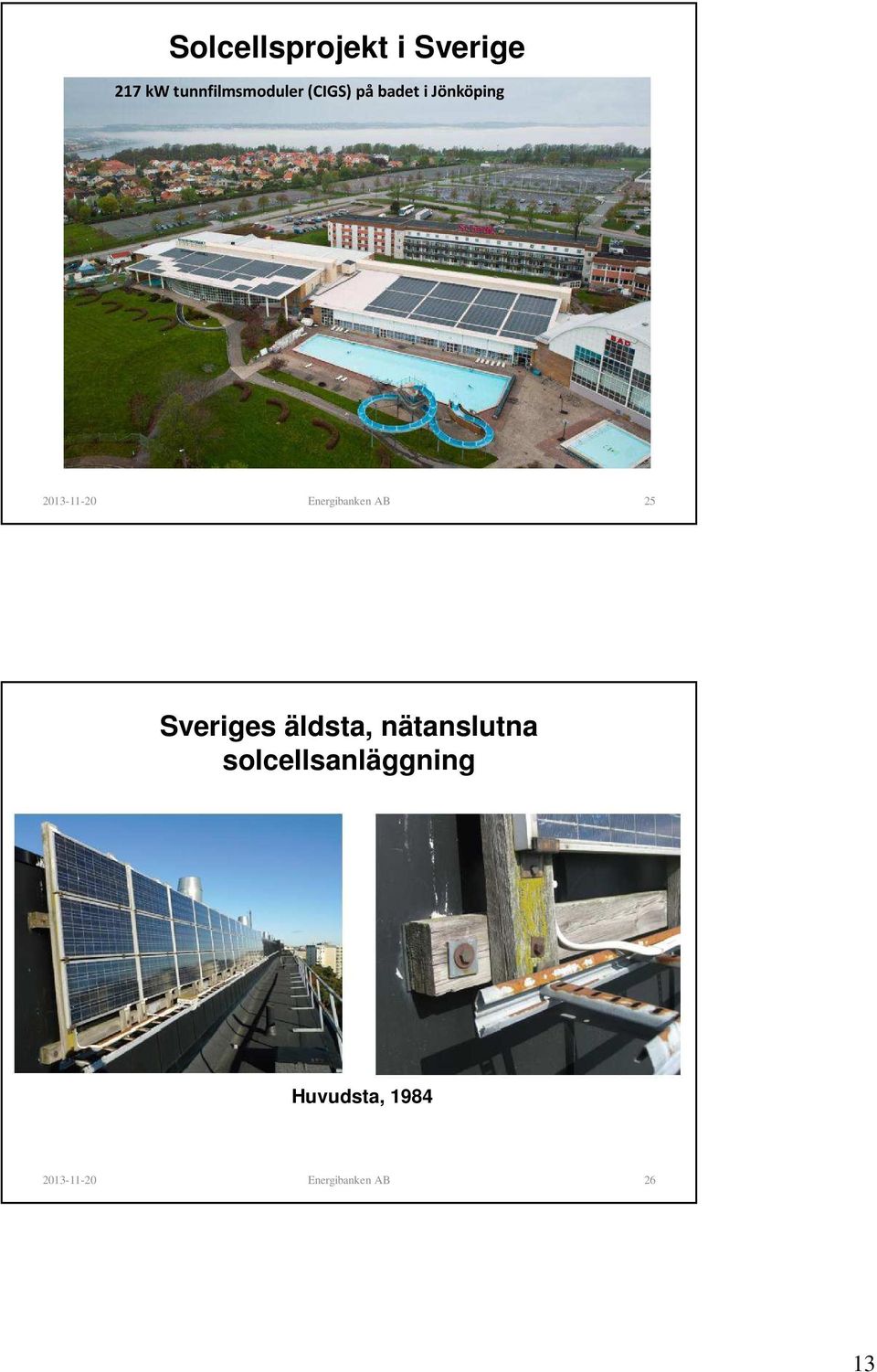

13 Solcellsprojekt i Sverige 217 kw tunnfilmsmoduler (CIGS) på badet i Jönköping Energibanken AB 25 Sveriges äldsta, nätanslutna solcellsanläggning Huvudsta, Energibanken AB 26 13

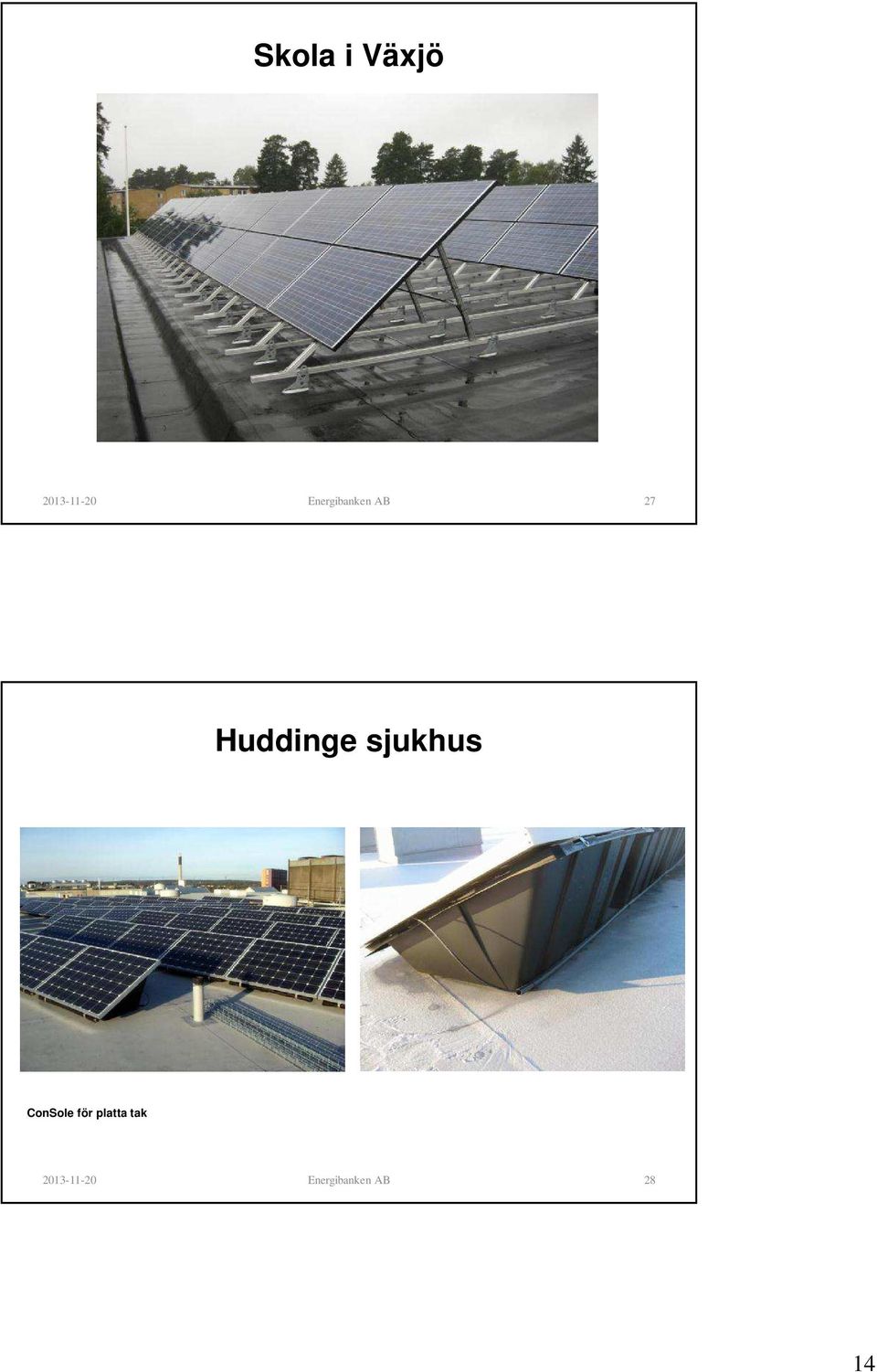

14 Skola i Växjö Energibanken AB 27 Huddinge sjukhus ConSole för platta tak Energibanken AB 28 14

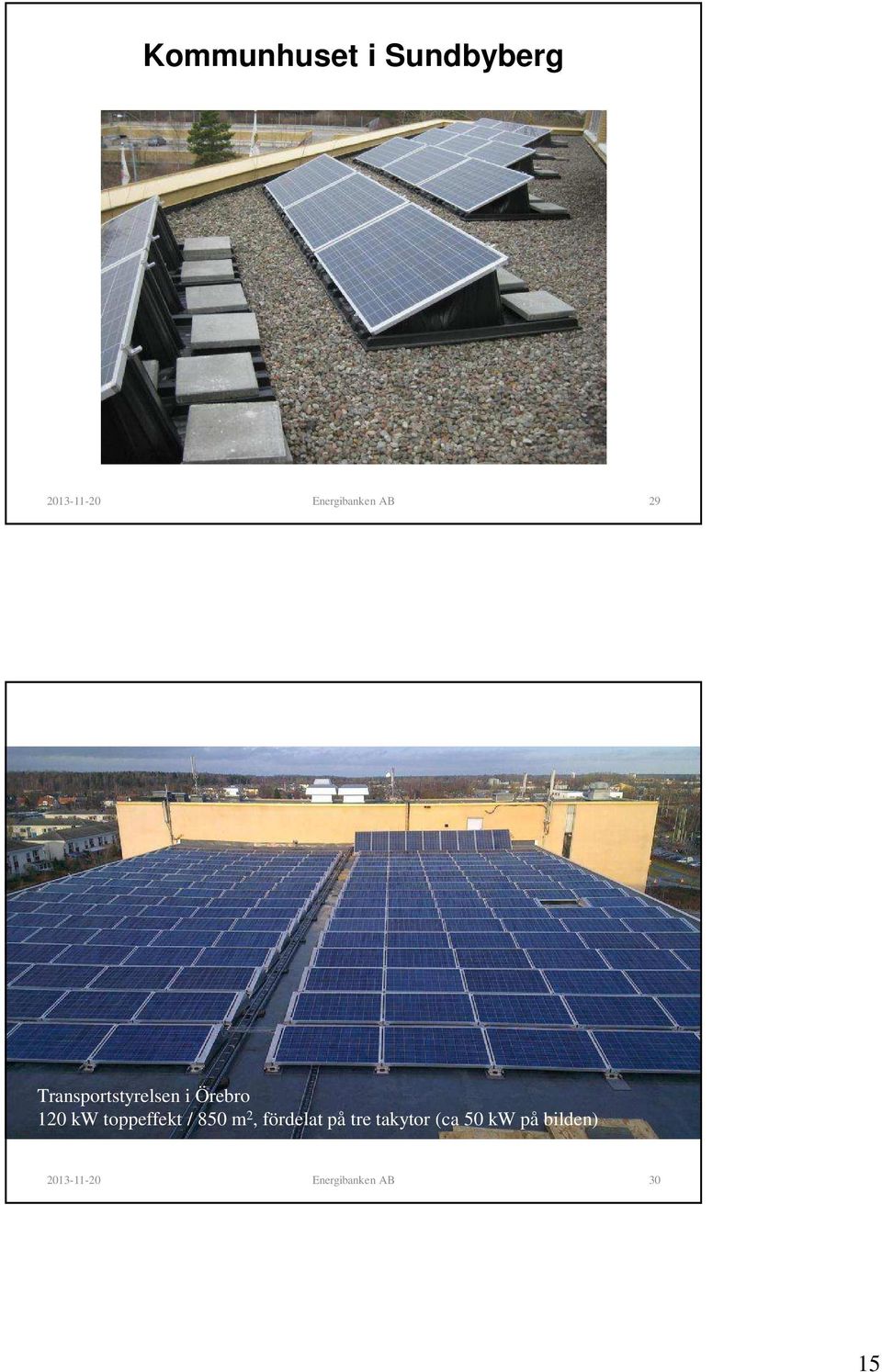

15 Kommunhuset i Sundbyberg Energibanken AB 29 Transportstyrelsen i Örebro 120 kw toppeffekt / 850 m 2, fördelat på tre takytor (ca 50 kw på bilden) Energibanken AB 30 15

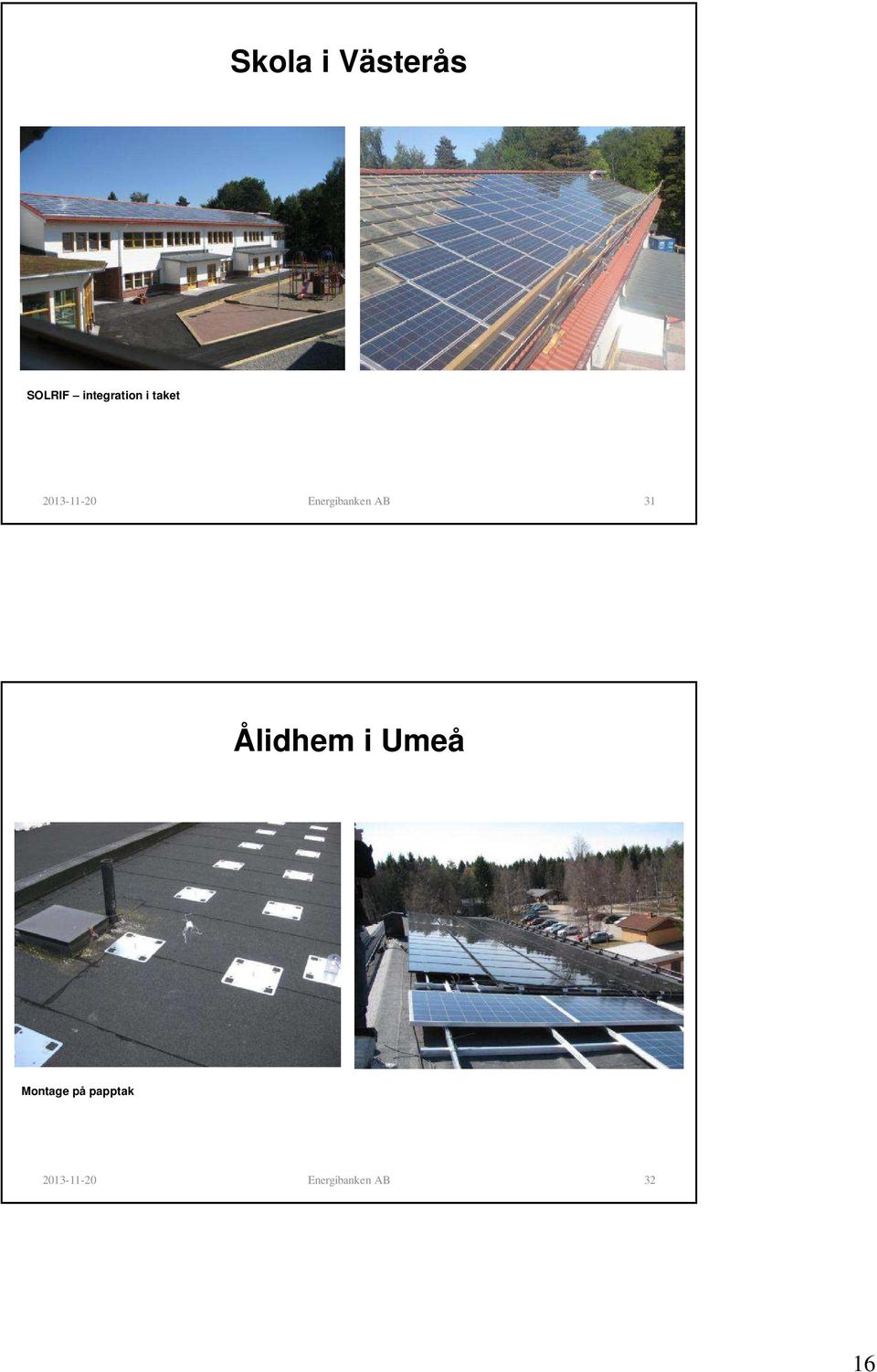

16 Skola i Västerås SOLRIF integration i taket Energibanken AB 31 Ålidhem i Umeå Montage på papptak Energibanken AB 32 16

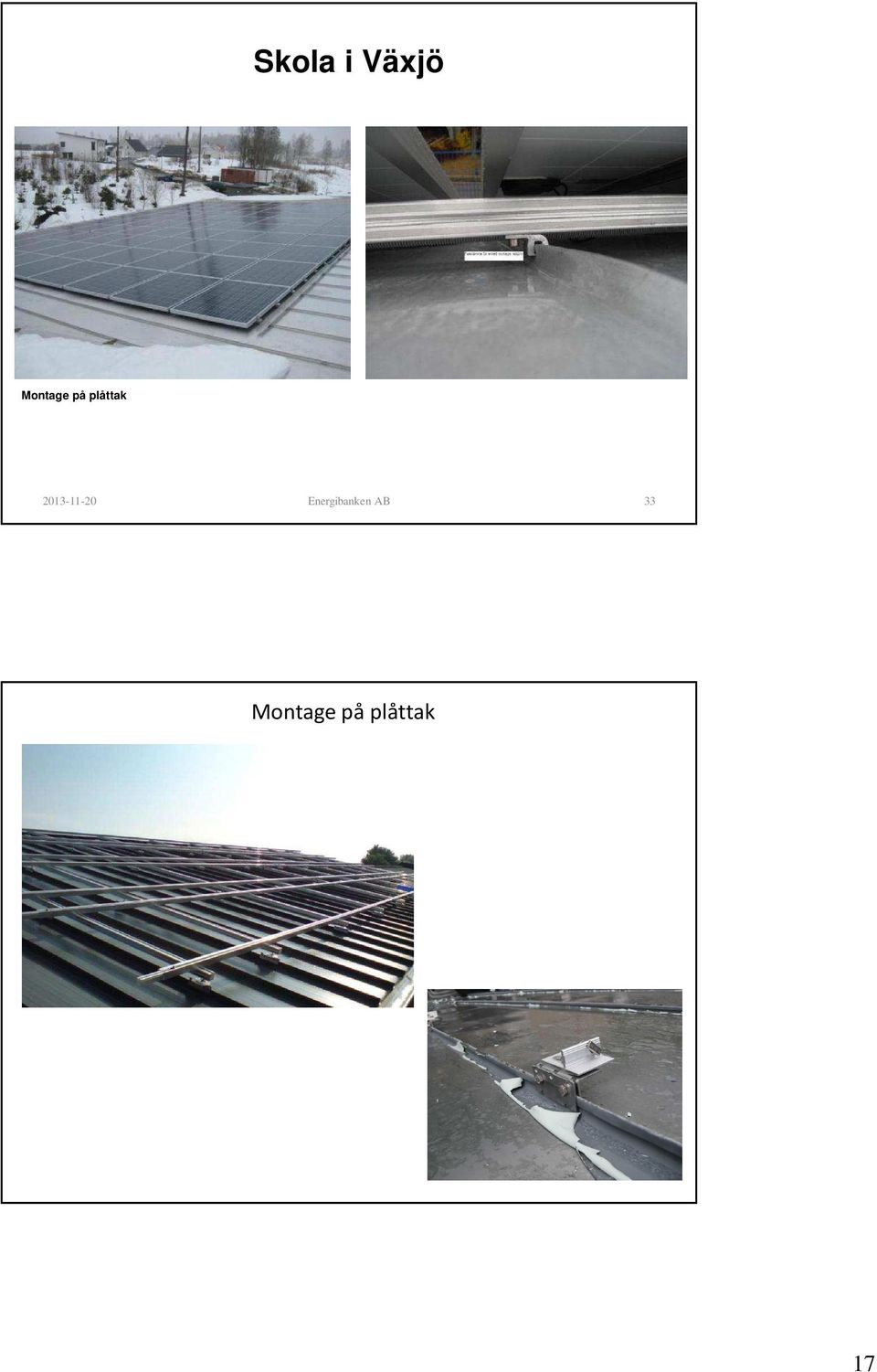

17 Skola i Växjö Montage på plåttak Energibanken AB 33 Montage på plåttak 17

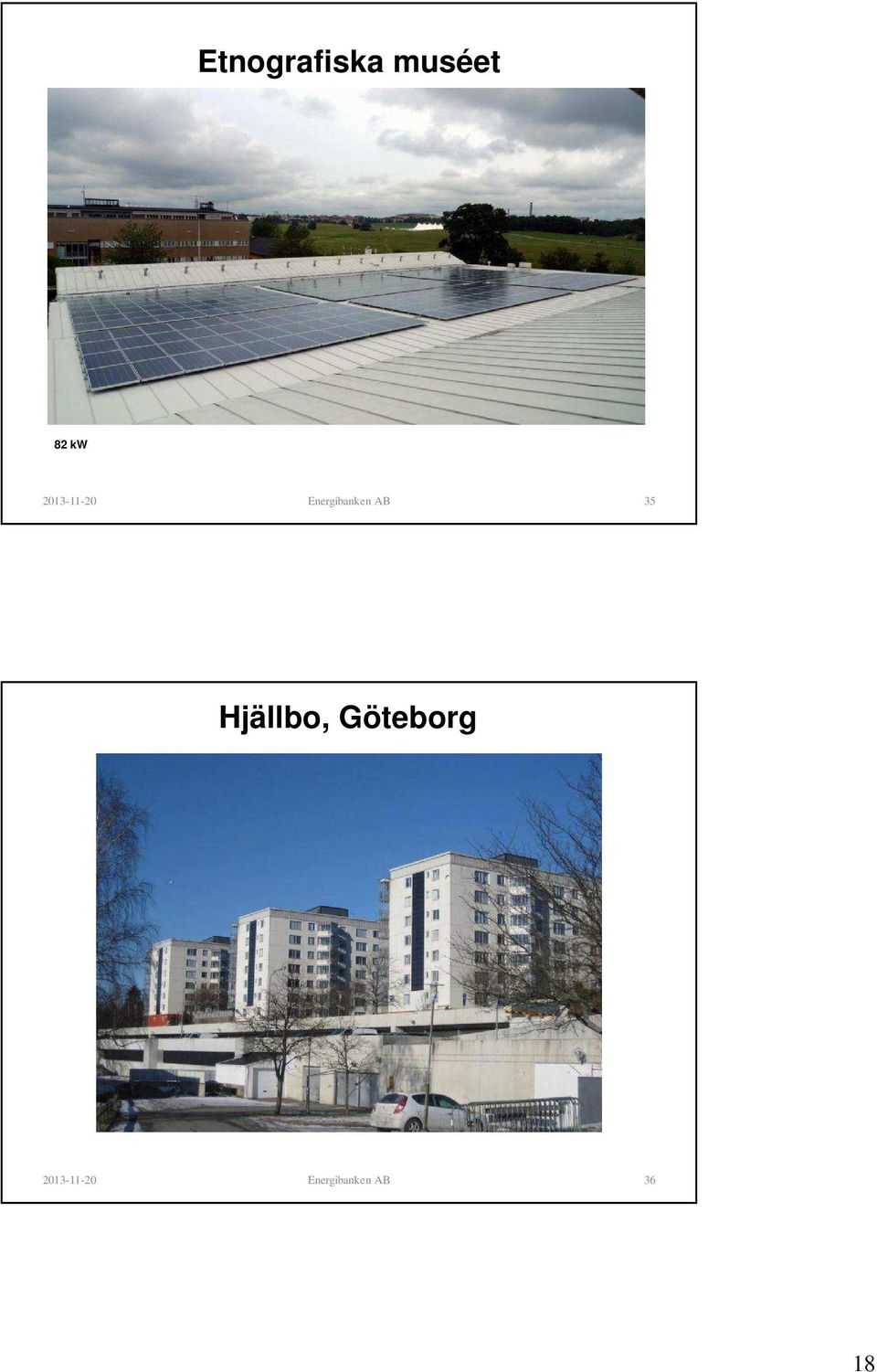

18 Etnografiska muséet 82 kw Energibanken AB 35 Hjällbo, Göteborg Energibanken AB 36 18

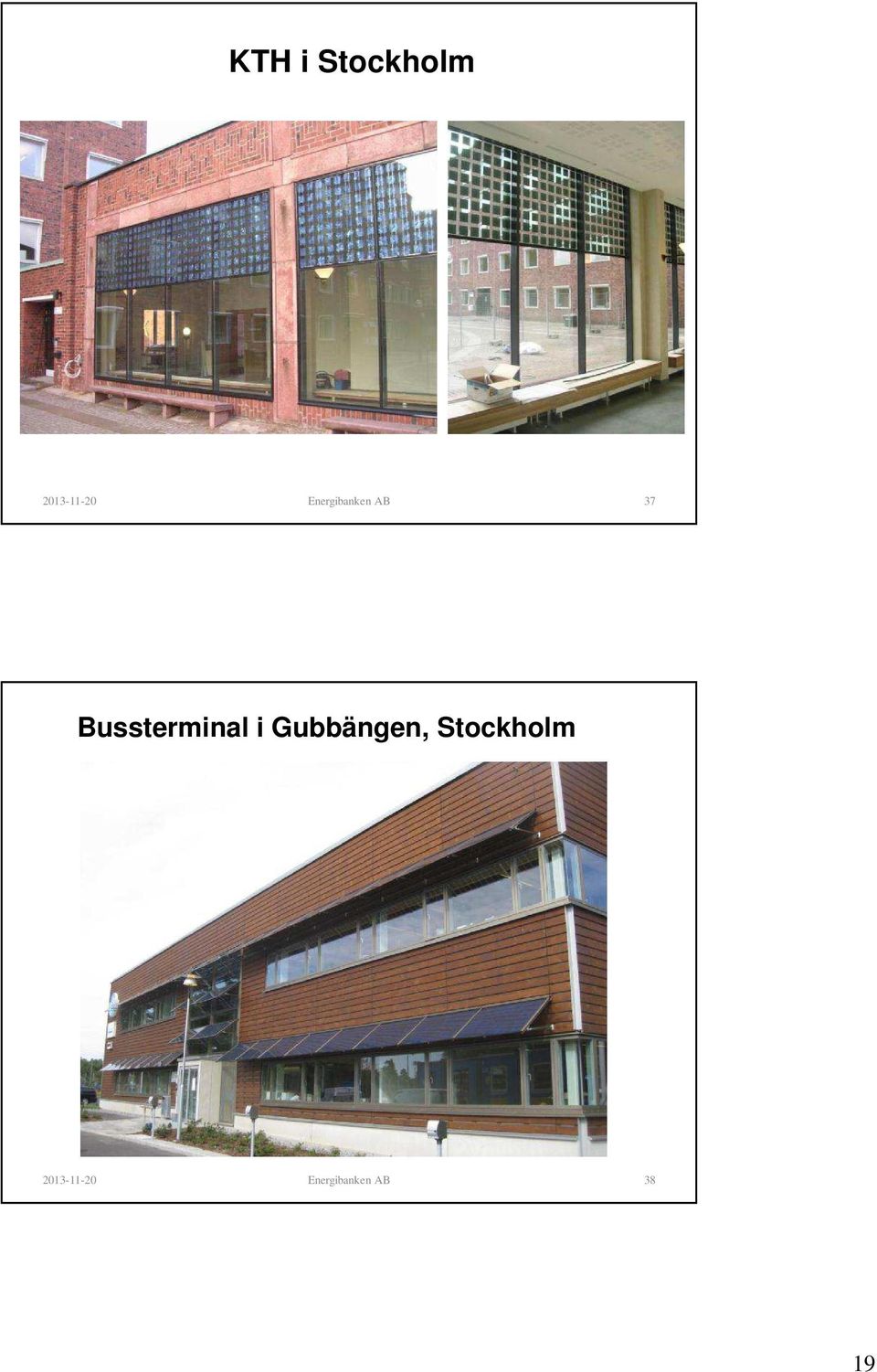

19 KTH i Stockholm solföljande Energibanken AB 37 Bussterminal i Gubbängen, Stockholm Energibanken AB 38 19

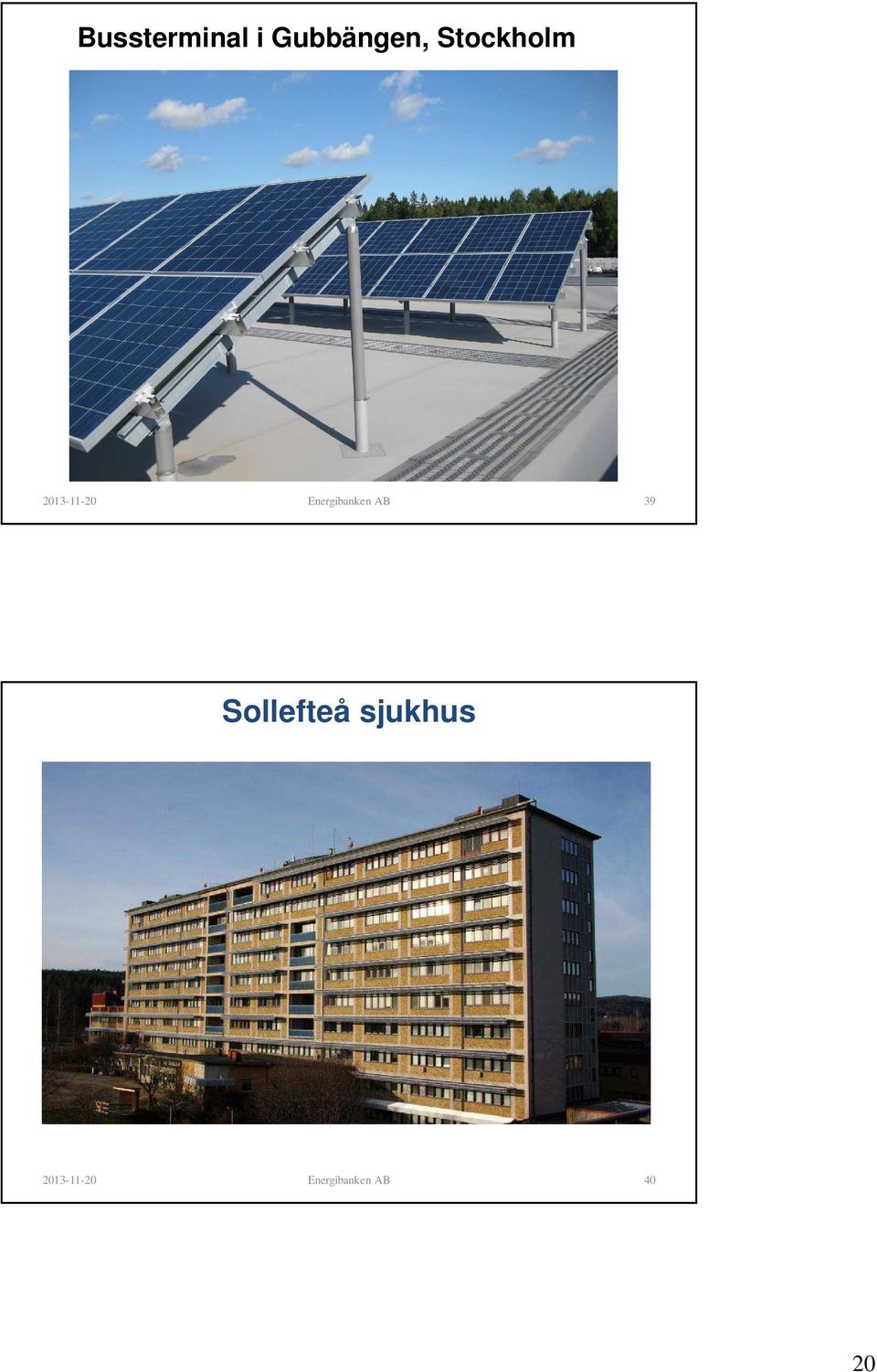

20 Bussterminal i Gubbängen, Stockholm Energibanken AB 39 Sollefteå sjukhus Energibanken AB 40 20

21 Energibanken AB 41 Bostadsrättsförening i Sundsvall Sollefteå sjukhus 52 kw Foto: Energibanken Energibanken AB 42 21

22 Bostadsrättsförening i Uppsala Sollefteå sjukhus 52 kw Foto: Energibanken Energibanken AB 43 Fullriggaren i Gävle Sollefteå sjukhus 52 kw Foto: Energibanken Energibanken AB 44 22

23 Energibanken AB 45 Stockholms hamnar, 200 kw Energibanken AB 46 23

24 Frodeparken i Uppsala 86 kw / 900 m 2 CIGS tunnfilm Energibanken AB 47 Sala-Heby, 125 kw Energibanken AB 48 24

25 Solföljande system, 3 x11 kw i Ronneby Energibanken AB 49 4,8 kw i Bäling-augusti Energibanken AB 50 25

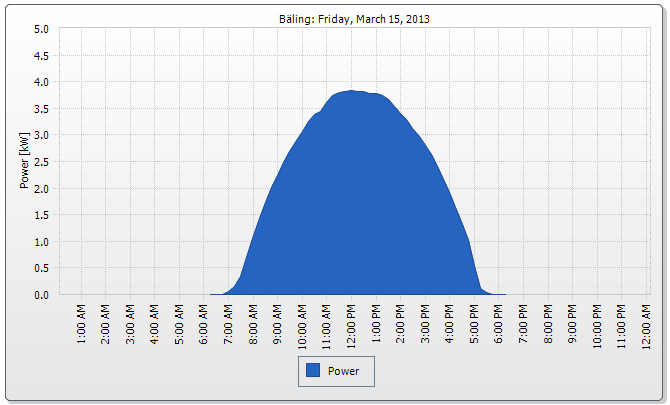

26 4,8 kw i Bäling, ca 32 m 2 solcellsyta 12 m 2 solfångare (2000 l ackumulatortankar) Två strängar med 10 moduler i serie (10 x 30 =300 V) till en växelriktare Växelriktare och inkoppling på nätet Två enfas-växelriktare 2 x 2100 W Matar på två säkringar, webblogger till höger 1-2 kw 10 A huvudsäkring 3 kw 16 A 5 kw 25 A (välj trefas-växelriktare!) 26

27 Växelriktare och uppföljning av driften Trefas-växelriktare 17 kw och webblogger för anslutning till internet Energimätare för registrering av elcertifikat 27

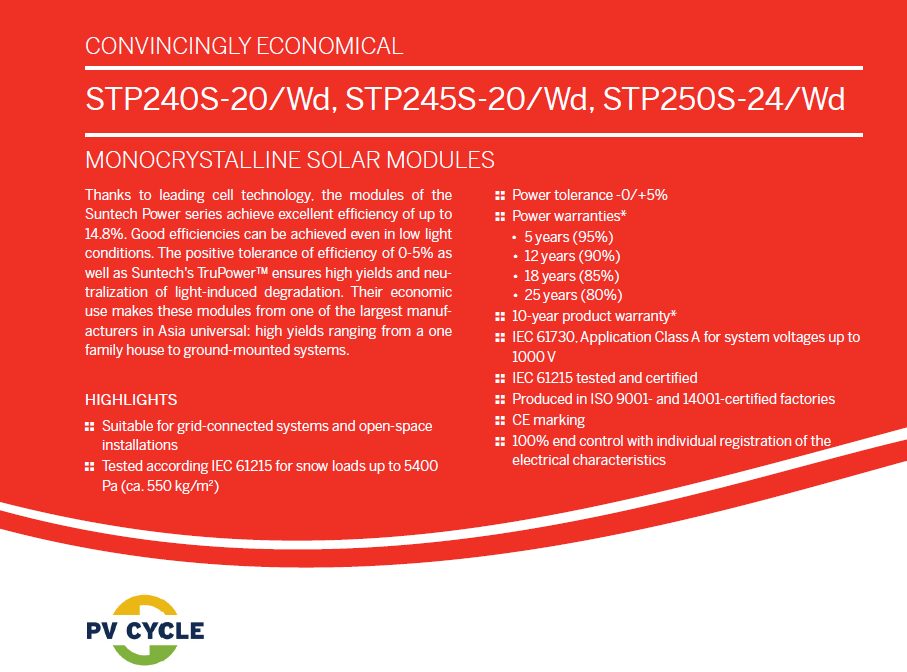

28 Solcellsmodul Suntech STP240 Solcellsmodul Suntech STP240 28

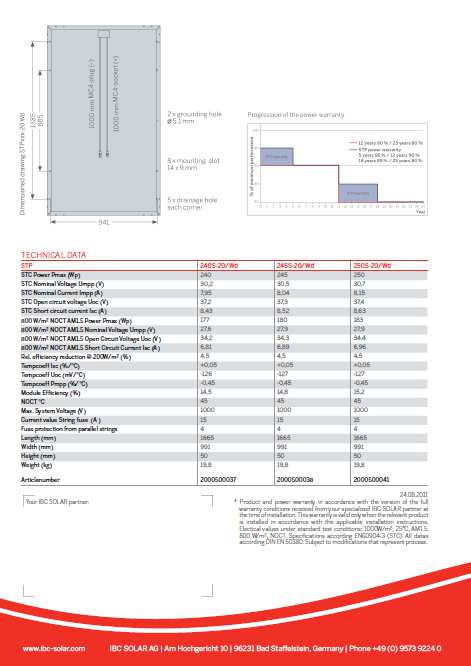

29 Solcellsmodul Suntech STP240 STC Standard Test Conditions: 1000 W/m 2 och 25 grader celltemperatur NOCT Nominal Operation Cell Temperature (45 grader celltemperatur vid 800 W/m 2 ) Montage på plåttak 29

30 Montage på tak med tegelpannor Villasystem 5 kw 30

31 Montage på tak med tegelpannor Äldreomsorgsboende 28 kw 31

32 Kabeldragning Skuggning kan minska energiproduktionen kraftigt 32

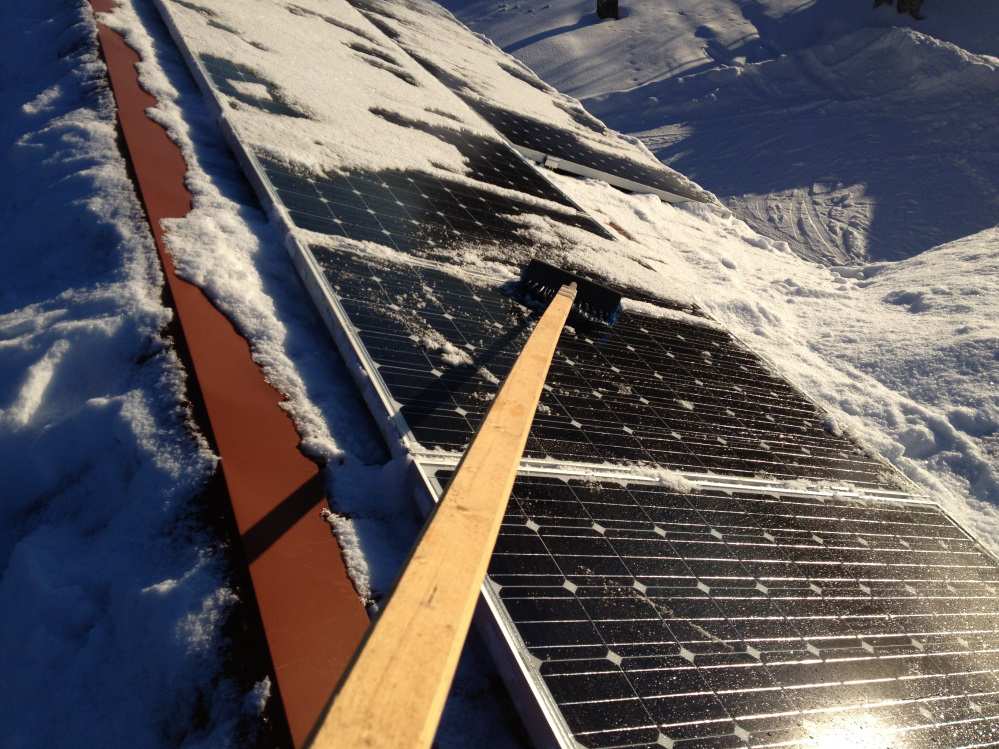

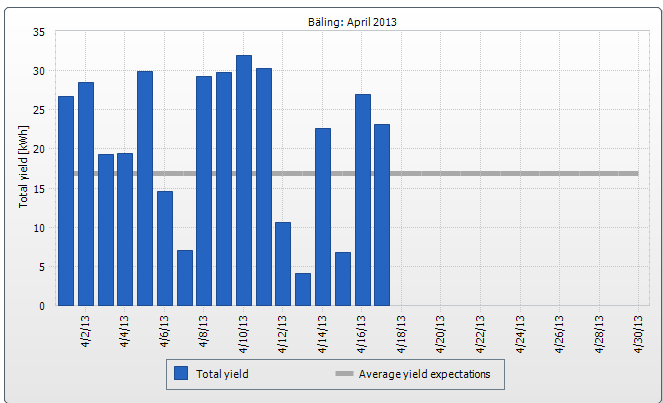

33 Snö ingen energiproduktion Mulet ca 10 % av maximal produktion 33

34 Hög temperatur ca 10 % förlust vid 50 graders celltemperatur En solig dag med 25 grader i skuggan => solcellerna kan bli grader varma Effekten sjunker ca 0,4 % per grad 100 W-modul (100 W vid 25 grader celltemperatur) tappar då (50-25) x 0,4 = 10 % och ger bara 90 W. På samma sätt ökar effekten när cellerna är kalla! 100 W-modul ökar 10 % om celltemperaturen är 0 grader och ger 110 W Försäljning av solel mm
