1 Lågspänningsprodukter Produkter för solcellsystem

2 2 Produkter för solcellsystem Lågspänningsprodukter

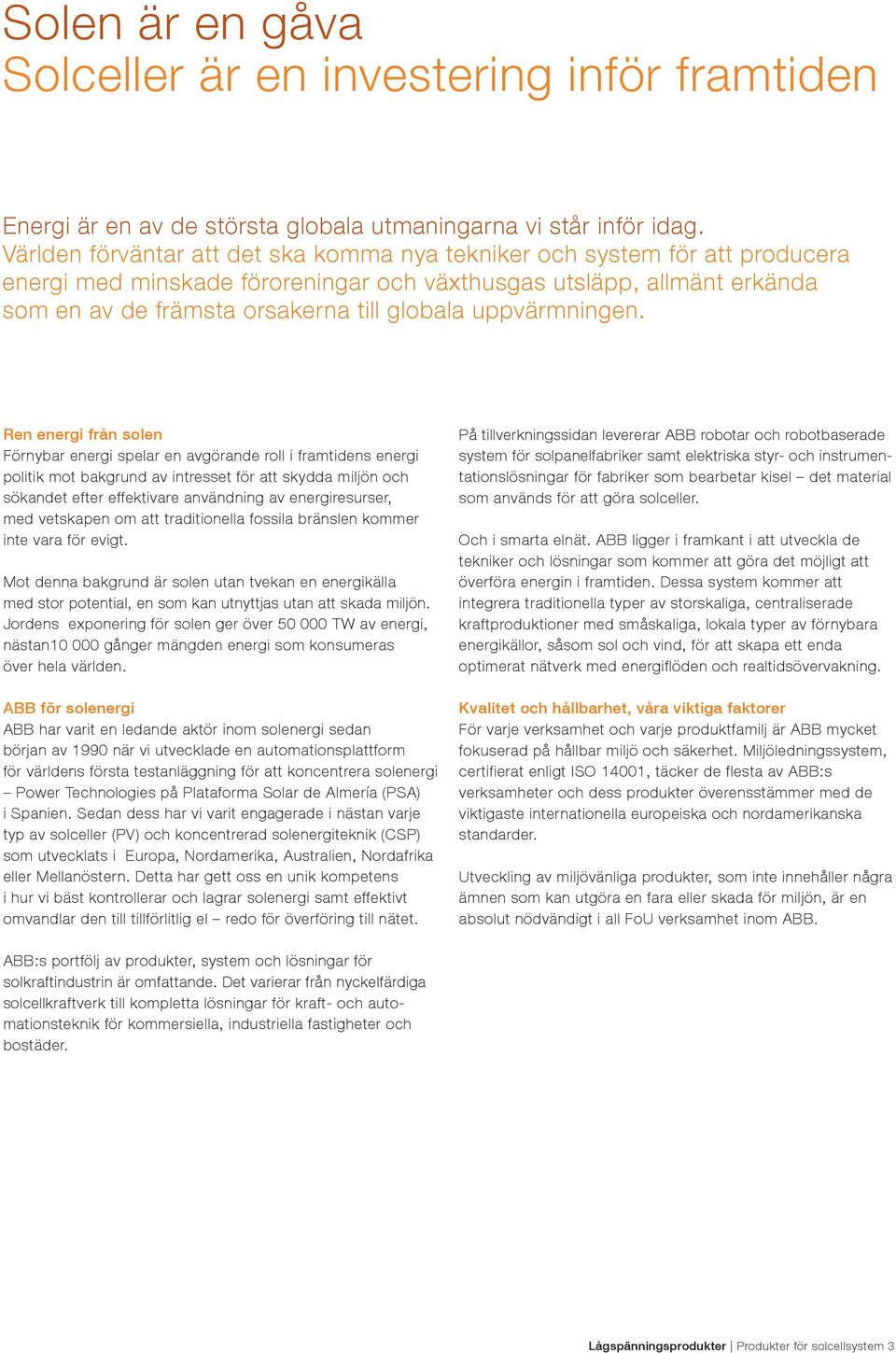

3 Solen är en gåva Solceller är en investering inför framtiden Energi är en av de största globala utmaningarna vi står inför idag. Världen förväntar att det ska komma nya tekniker och system för att producera energi med minskade föroreningar och växthusgas utsläpp, allmänt erkända som en av de främsta orsakerna till globala uppvärmningen. Ren energi från solen Förnybar energi spelar en avgörande roll i framtidens energi politik mot bakgrund av intresset för att skydda miljön och sökandet efter effektivare användning av energiresurser, med vetskapen om att traditionella fossila bränslen kommer inte vara för evigt. Mot denna bakgrund är solen utan tvekan en energikälla med stor potential, en som kan utnyttjas utan att skada miljön. Jordens exponering för solen ger över TW av energi, nästan gånger mängden energi som konsumeras över hela världen. ABB för solenergi ABB har varit en ledande aktör inom solenergi sedan början av 1990 när vi utvecklade en automationsplattform för världens första testanläggning för att koncentrera solenergi Power Technologies på Plataforma Solar de Almería (PSA) i Spanien. Sedan dess har vi varit engagerade i nästan varje typ av solceller (PV) och koncentrerad solenergiteknik (CSP) som utvecklats i Europa, Nordamerika, Australien, Nordafrika eller Mellanöstern. Detta har gett oss en unik kompetens i hur vi bäst kontrollerar och lagrar solenergi samt effektivt omvandlar den till tillförlitlig el redo för överföring till nätet. På tillverkningssidan levererar ABB robotar och robotbaserade system för solpanelfabriker samt elektriska styr- och instrumentationslösningar för fabriker som bearbetar kisel det material som används för att göra solceller. Och i smarta elnät. ABB ligger i framkant i att utveckla de tekniker och lösningar som kommer att göra det möjligt att överföra energin i framtiden. Dessa system kommer att integrera traditionella typer av storskaliga, centraliserade kraftproduktioner med småskaliga, lokala typer av förnybara energikällor, såsom sol och vind, för att skapa ett enda optimerat nätverk med energiflöden och realtidsövervakning. Kvalitet och hållbarhet, våra viktiga faktorer För varje verksamhet och varje produktfamilj är ABB mycket fokuserad på hållbar miljö och säkerhet. Miljöledningssystem, certifierat enligt ISO 14001, täcker de flesta av ABB:s verksamheter och dess produkter överensstämmer med de viktigaste internationella europeiska och nordamerikanska standarder. Utveckling av miljövänliga produkter, som inte innehåller några ämnen som kan utgöra en fara eller skada för miljön, är en absolut nödvändigt i all FoU verksamhet inom ABB. ABB:s portfölj av produkter, system och lösningar för solkraftindustrin är omfattande. Det varierar från nyckelfärdiga solcellkraftverk till kompletta lösningar för kraft- och automationsteknik för kommersiella, industriella fastigheter och bostäder. Lågspänningsprodukter Produkter för solcellsystem 3

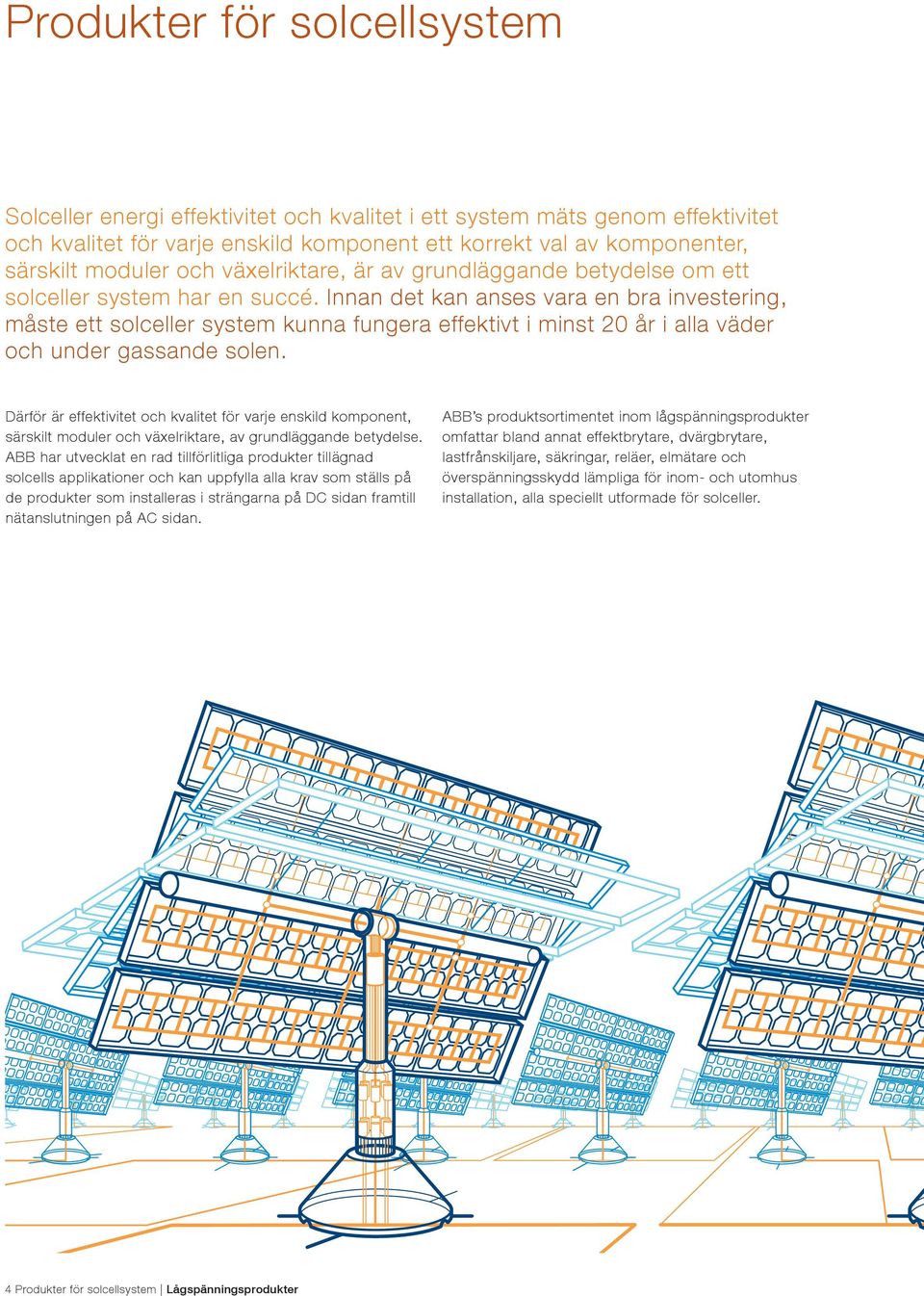

4 Produkter för solcellsystem Solceller energi effektivitet och kvalitet i ett system mäts genom effektivitet och kvalitet för varje enskild komponent ett korrekt val av komponenter, särskilt moduler och växelriktare, är av grundläggande betydelse om ett solceller system har en succé. Innan det kan anses vara en bra investering, måste ett solceller system kunna fungera effektivt i minst 20 år i alla väder och under gassande solen. Därför är effektivitet och kvalitet för varje enskild komponent, särskilt moduler och växelriktare, av grundläggande betydelse. ABB har utvecklat en rad tillförlitliga produkter tillägnad solcells applikationer och kan uppfylla alla krav som ställs på de produkter som installeras i strängarna på DC sidan framtill nätanslutningen på AC sidan. ABB s produktsortimentet inom lågspänningsprodukter omfattar bland annat effektbrytare, dvärgbrytare, lastfrånskiljare, säkringar, reläer, elmätare och överspänningsskydd lämpliga för inom- och utomhus installation, alla speciellt utformade för solceller. 4 Produkter för solcellsystem Lågspänningsprodukter

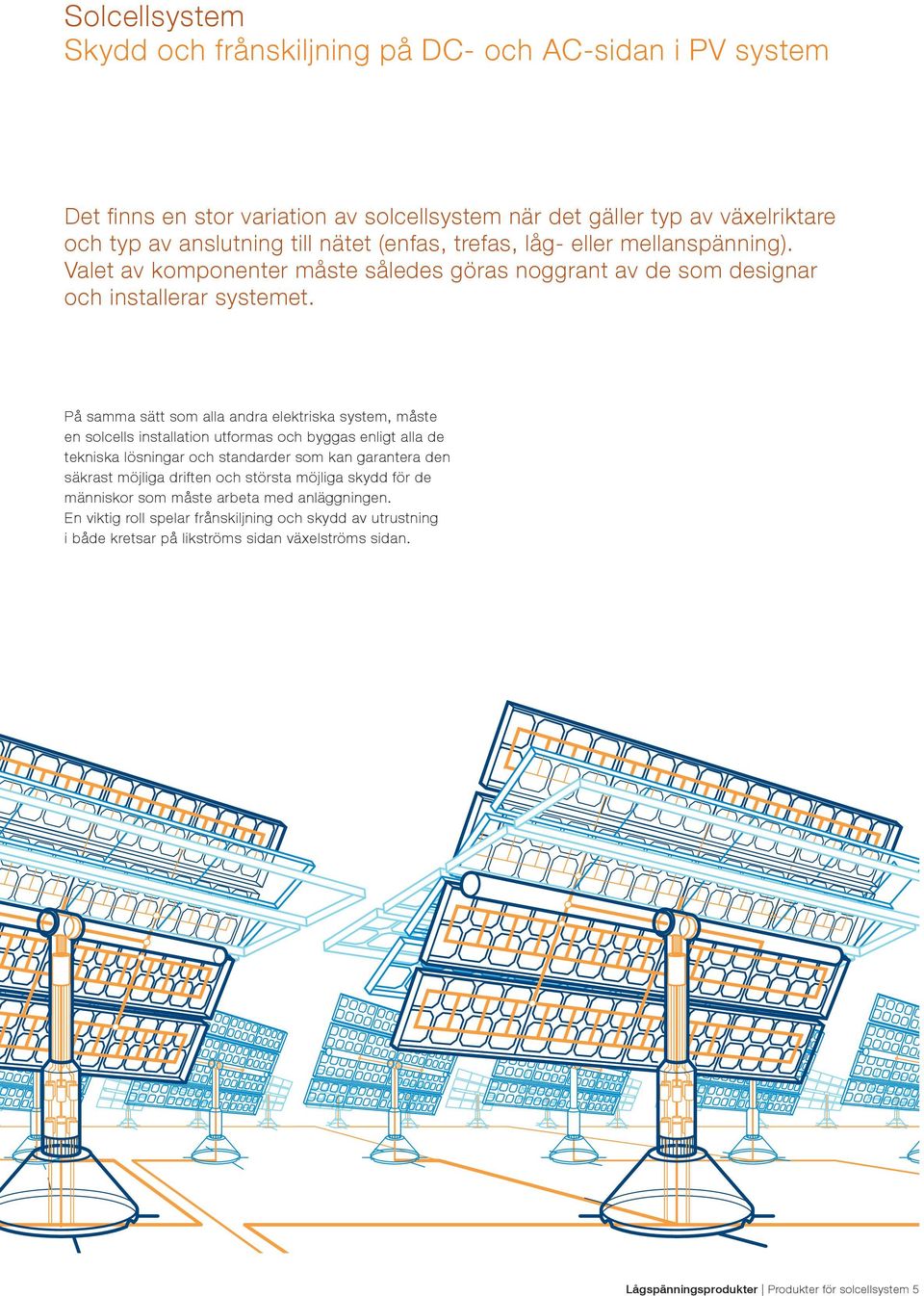

5 Solcellsystem Skydd och frånskiljning på DC- och AC-sidan i PV system Det finns en stor variation av solcellsystem när det gäller typ av växelriktare och typ av anslutning till nätet (enfas, trefas, låg- eller mellanspänning). Valet av komponenter måste således göras noggrant av de som designar och installerar systemet. På samma sätt som alla andra elektriska system, måste en solcells installation utformas och byggas enligt alla de tekniska lösningar och standarder som kan garantera den säkrast möjliga driften och största möjliga skydd för de människor som måste arbeta med anläggningen. En viktig roll spelar frånskiljning och skydd av utrustning i både kretsar på likströms sidan växelströms sidan. Lågspänningsprodukter Produkter för solcellsystem 5

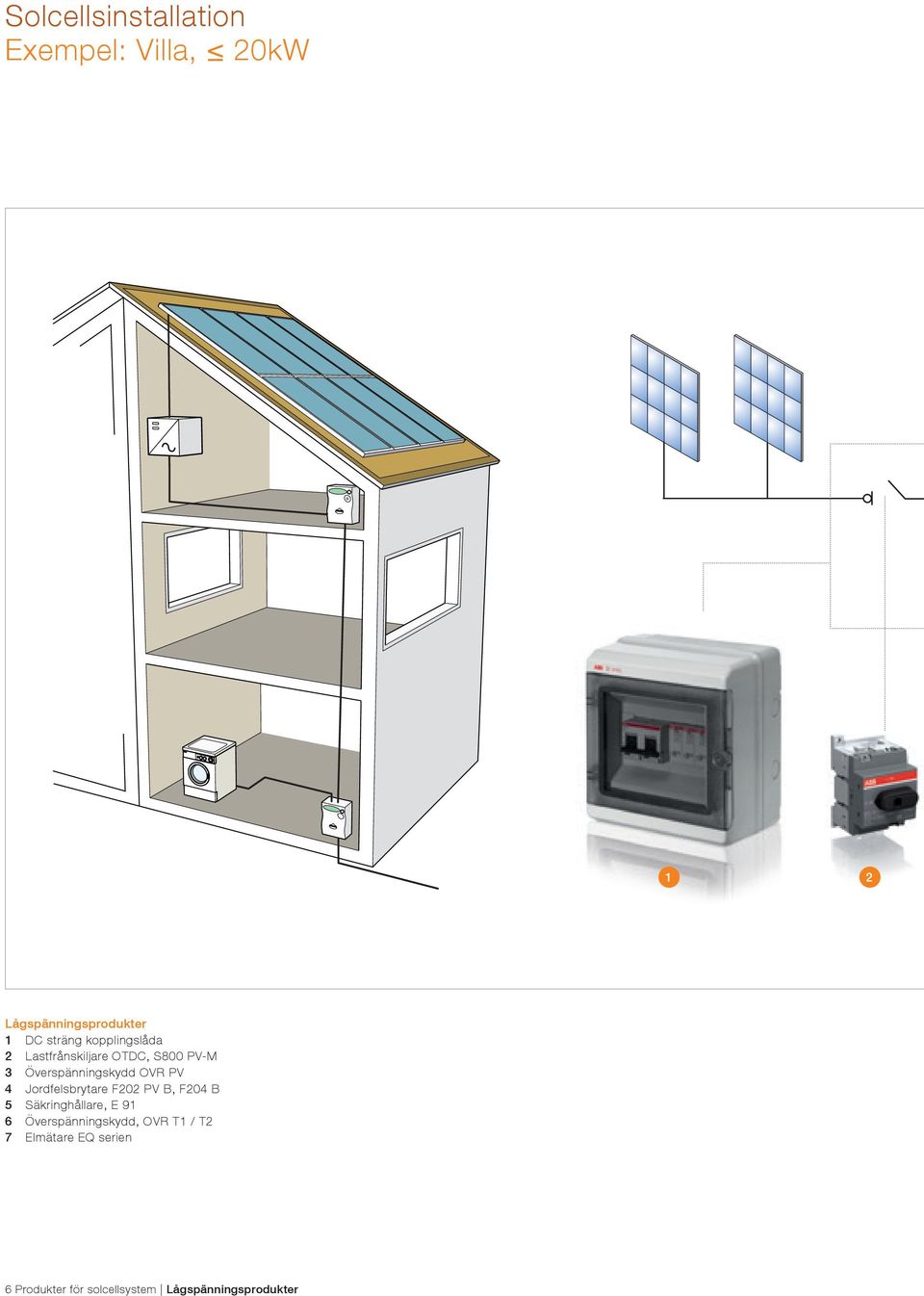

6 Solcellsinstallation Exempel: Villa, 20kW 1 2 Lågspänningsprodukter 1 DC sträng kopplingslåda 2 Lastfrånskiljare OTDC, S800 PV-M 3 Överspänningskydd OVR PV 4 Jordfelsbrytare F202 PV B, F204 B 5 Säkringhållare, E 91 6 Överspänningskydd, OVR T1 / T2 7 Elmätare EQ serien 6 Produkter för solcellsystem Lågspänningsprodukter

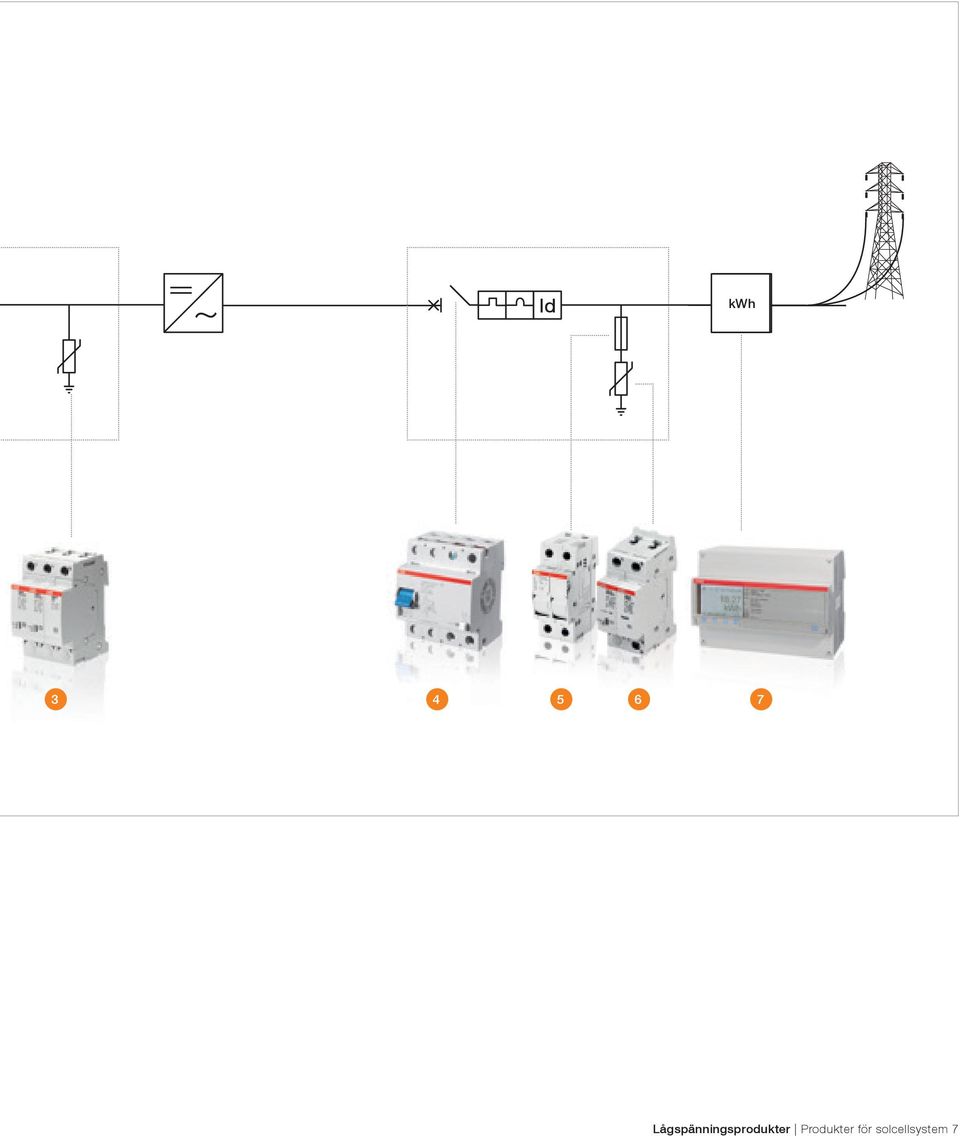

7 Id Id kwh Lågspänningsprodukter Produkter för solcellsystem 7

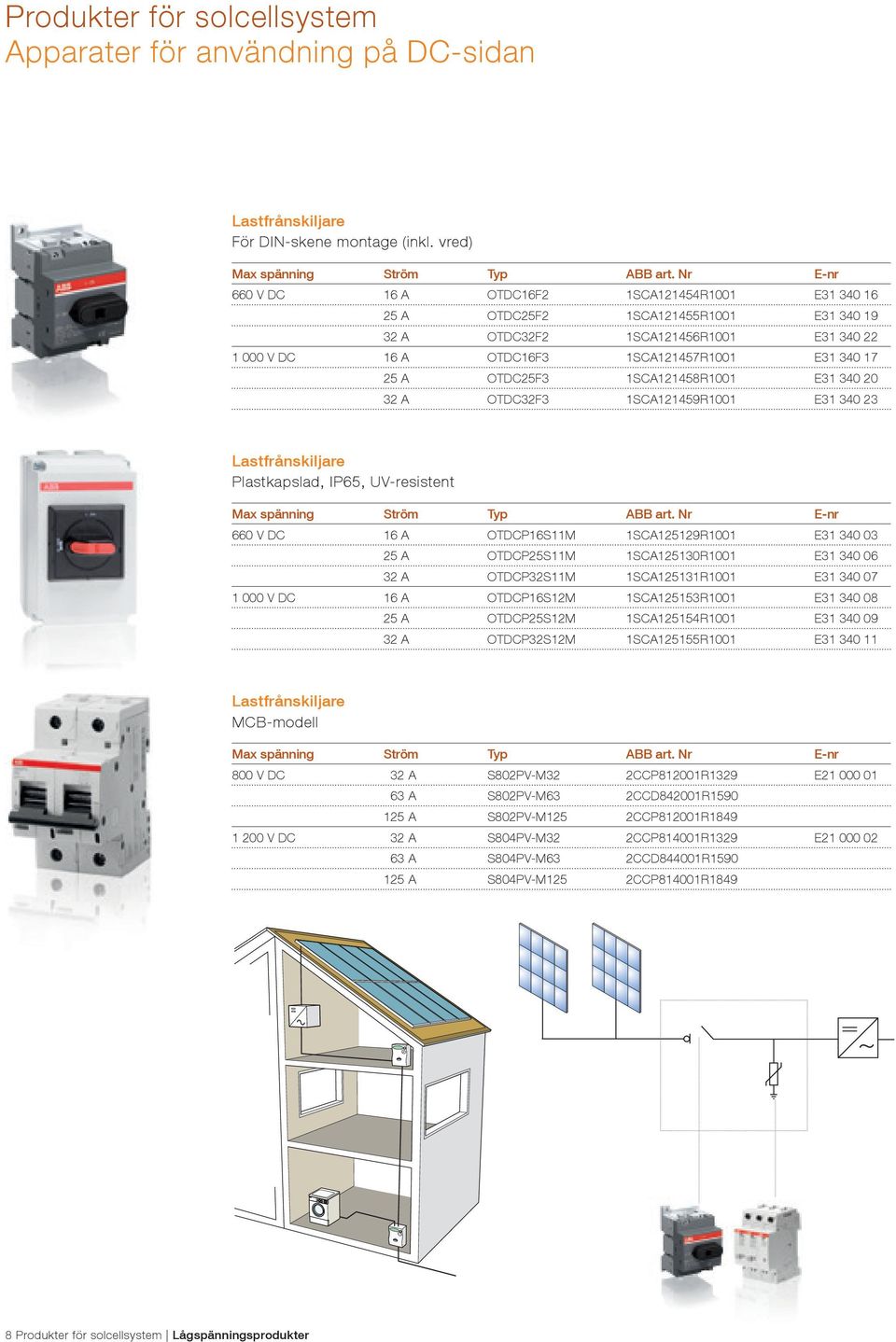

8 Produkter för solcellsystem Apparater för användning på DC-sidan Lastfrånskiljare För DIN-skene montage (inkl. vred) 660 V DC 16 A OTDC16F2 1SCA121454R1001 E A OTDC25F2 1SCA121455R1001 E A OTDC32F2 1SCA121456R1001 E V DC 16 A OTDC16F3 1SCA121457R1001 E A OTDC25F3 1SCA121458R1001 E A OTDC32F3 1SCA121459R1001 E Lastfrånskiljare Plastkapslad, IP65, UV-resistent 660 V DC 16 A OTDCP16S11M 1SCA125129R1001 E A OTDCP25S11M 1SCA125130R1001 E A OTDCP32S11M 1SCA125131R1001 E V DC 16 A OTDCP16S12M 1SCA125153R1001 E A OTDCP25S12M 1SCA125154R1001 E A OTDCP32S12M 1SCA125155R1001 E Lastfrånskiljare MCB-modell 800 V DC 32 A S802PV-M32 2CCP812001R1329 E A S802PV-M63 2CCD842001R A S802PV-M125 2CCP812001R V DC 32 A S804PV-M32 2CCP814001R1329 E A S804PV-M63 2CCD844001R A S804PV-M125 2CCP814001R Produkter för solcellsystem Lågspänningsprodukter

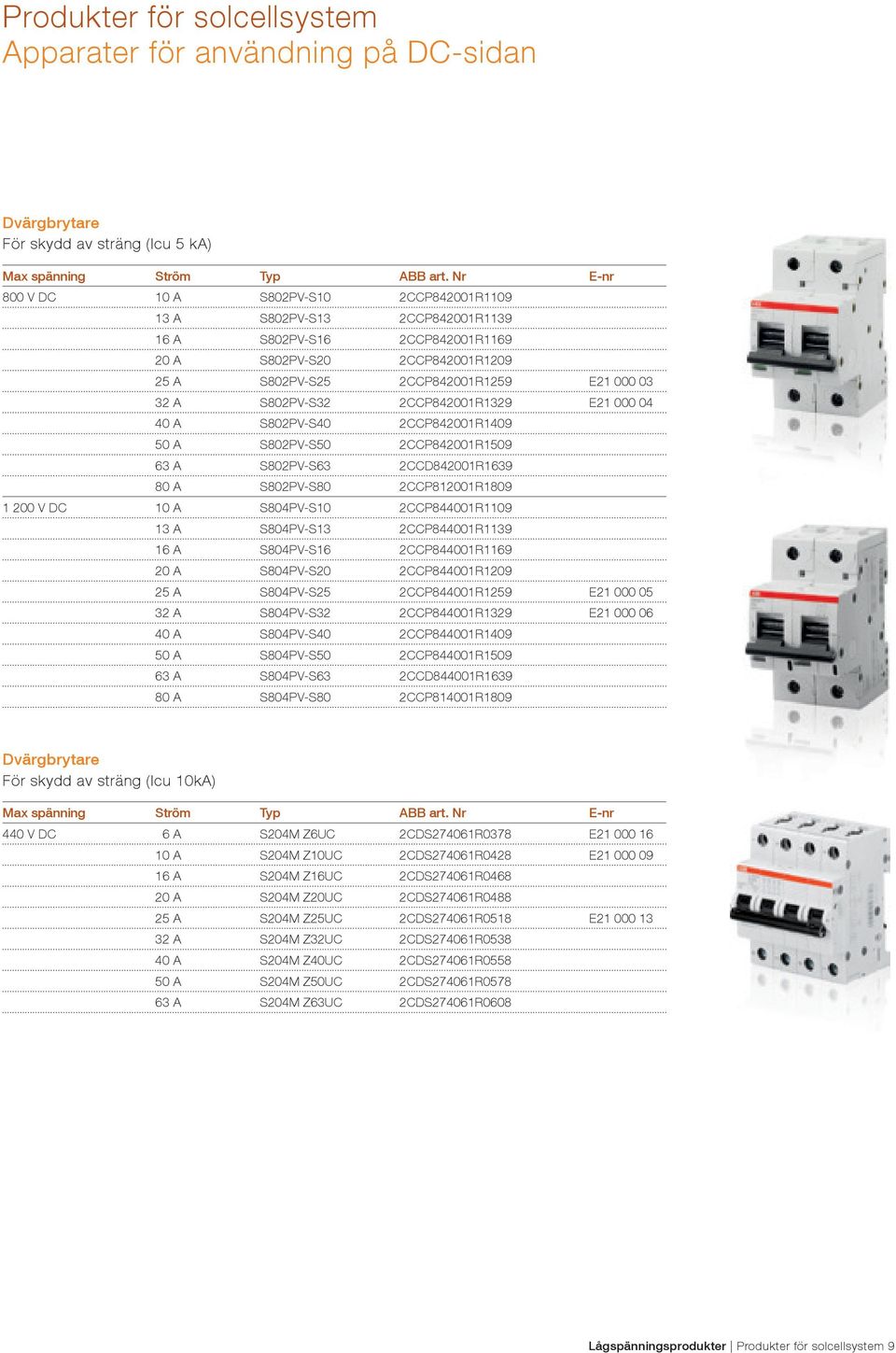

9 Produkter för solcellsystem Apparater för användning på DC-sidan Dvärgbrytare För skydd av sträng (Icu 5 ka) 800 V DC 10 A S802PV-S10 2CCP842001R A S802PV-S13 2CCP842001R A S802PV-S16 2CCP842001R A S802PV-S20 2CCP842001R A S802PV-S25 2CCP842001R1259 E A S802PV-S32 2CCP842001R1329 E A S802PV-S40 2CCP842001R A S802PV-S50 2CCP842001R A S802PV-S63 2CCD842001R A S802PV-S80 2CCP812001R V DC 10 A S804PV-S10 2CCP844001R A S804PV-S13 2CCP844001R A S804PV-S16 2CCP844001R A S804PV-S20 2CCP844001R A S804PV-S25 2CCP844001R1259 E A S804PV-S32 2CCP844001R1329 E A S804PV-S40 2CCP844001R A S804PV-S50 2CCP844001R A S804PV-S63 2CCD844001R A S804PV-S80 2CCP814001R1809 Dvärgbrytare För skydd av sträng (Icu 10kA) 440 V DC 6 A S204M Z6UC 2CDS274061R0378 E A S204M Z10UC 2CDS274061R0428 E A S204M Z16UC 2CDS274061R A S204M Z20UC 2CDS274061R A S204M Z25UC 2CDS274061R0518 E A S204M Z32UC 2CDS274061R A S204M Z40UC 2CDS274061R A S204M Z50UC 2CDS274061R A S204M Z63UC 2CDS274061R0608 Lågspänningsprodukter Produkter för solcellsystem 9

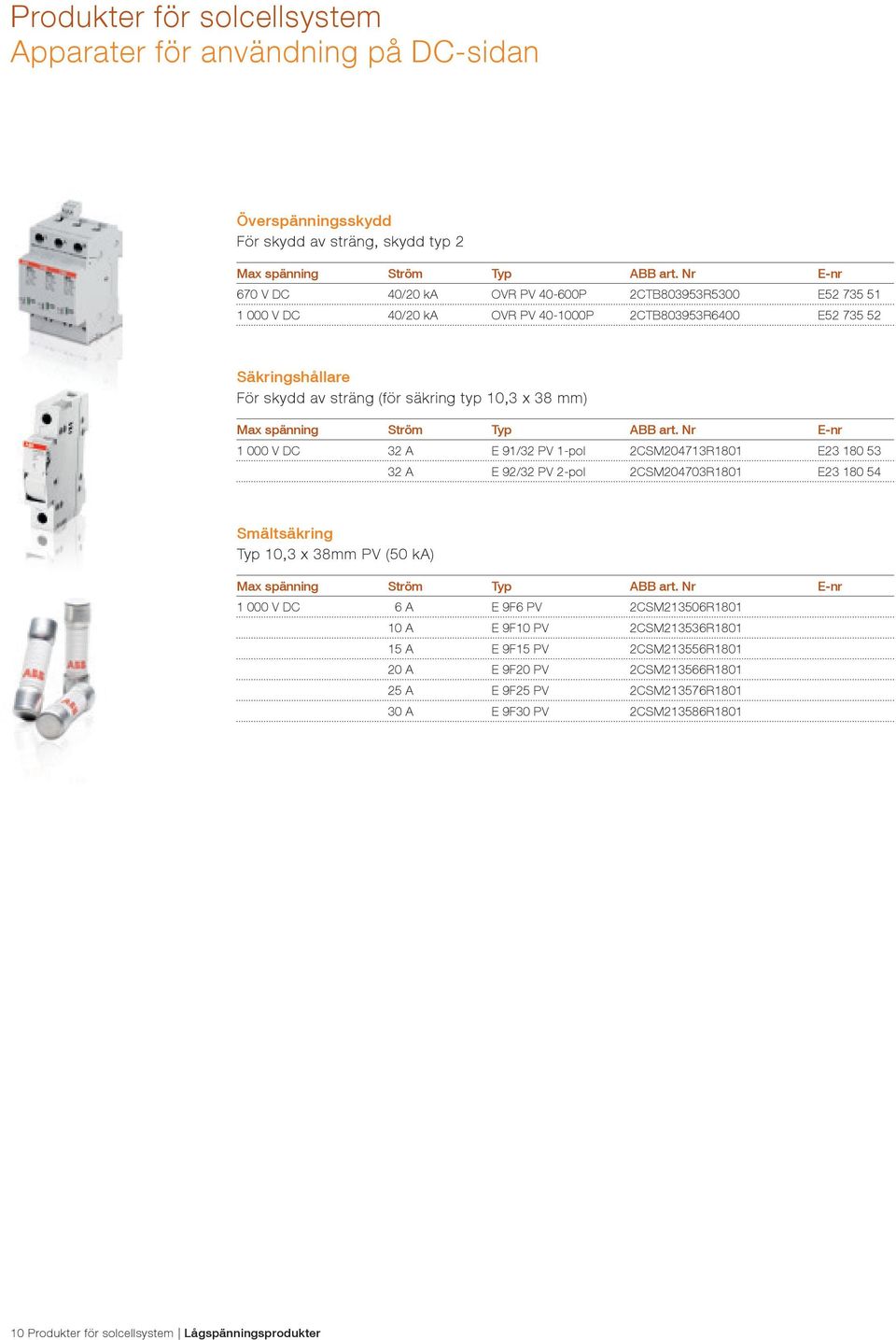

10 Produkter för solcellsystem Apparater för användning på DC-sidan Överspänningsskydd För skydd av sträng, skydd typ V DC 40/20 ka OVR PV P 2CTB803953R5300 E V DC 40/20 ka OVR PV P 2CTB803953R6400 E Säkringshållare För skydd av sträng (för säkring typ 10,3 x 38 mm) V DC 32 A E 91/32 PV 1-pol 2CSM204713R1801 E A E 92/32 PV 2-pol 2CSM204703R1801 E Smältsäkring Typ 10,3 x 38mm PV (50 ka) V DC 6 A E 9F6 PV 2CSM213506R A E 9F10 PV 2CSM213536R A E 9F15 PV 2CSM213556R A E 9F20 PV 2CSM213566R A E 9F25 PV 2CSM213576R A E 9F30 PV 2CSM213586R Produkter för solcellsystem Lågspänningsprodukter

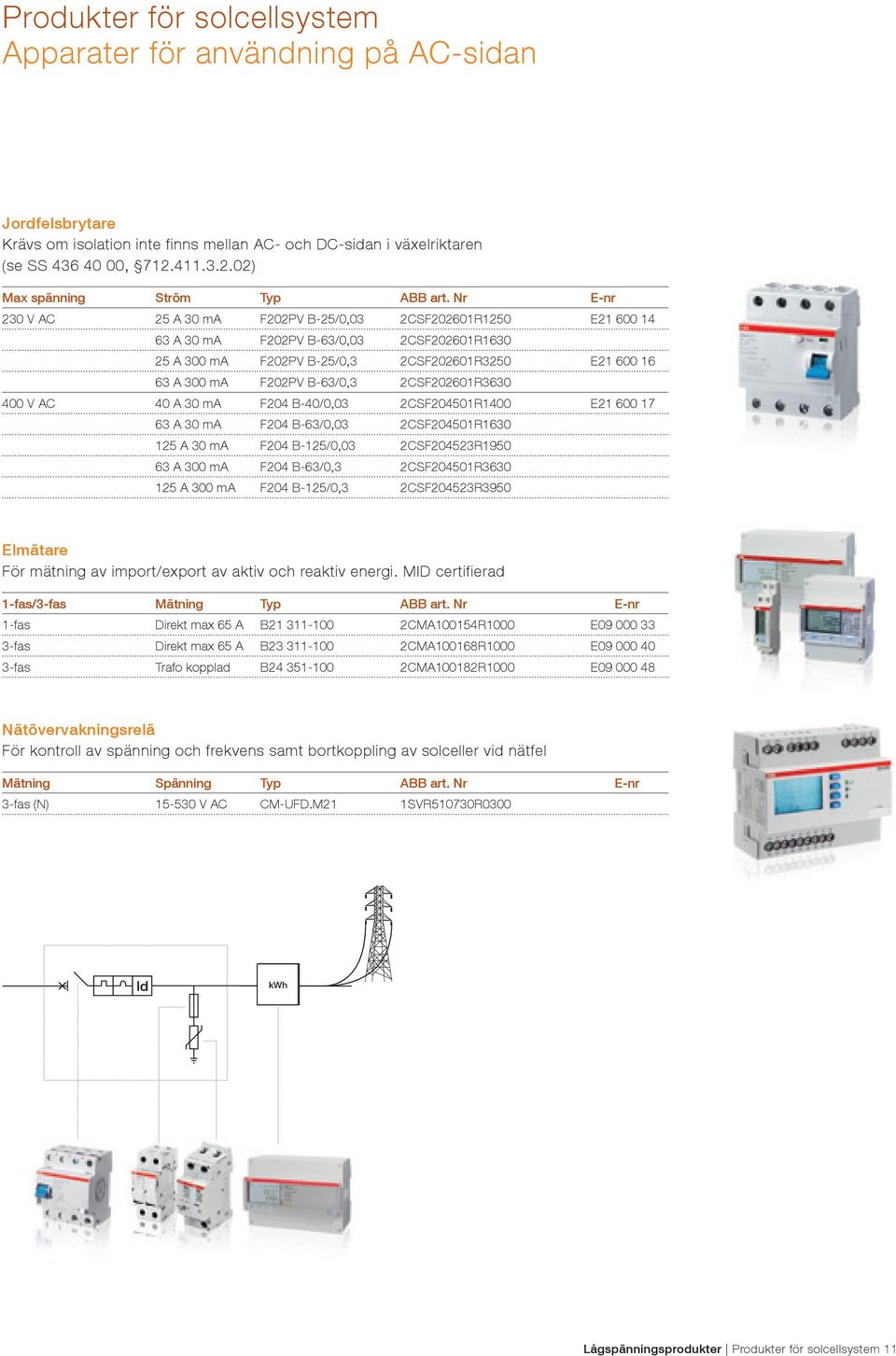

11 Produkter för solcellsystem Apparater för användning på AC-sidan Jordfelsbrytare Krävs om isolation inte finns mellan AC- och DC-sidan i växelriktaren (se SS , ) 230 V AC 25 A 30 ma F202PV B-25/0,03 2CSF202601R1250 E A 30 ma F202PV B-63/0,03 2CSF202601R A 300 ma F202PV B-25/0,3 2CSF202601R3250 E A 300 ma F202PV B-63/0,3 2CSF202601R V AC 40 A 30 ma F204 B-40/0,03 2CSF204501R1400 E A 30 ma F204 B-63/0,03 2CSF204501R A 30 ma F204 B-125/0,03 2CSF204523R A 300 ma F204 B-63/0,3 2CSF204501R A 300 ma F204 B-125/0,3 2CSF204523R3950 Elmätare För mätning av import/export av aktiv och reaktiv energi. MID certifierad 1-fas/3-fas Mätning Typ ABB art. Nr E-nr 1-fas Direkt max 65 A B CMA100154R1000 E fas Direkt max 65 A B CMA100168R1000 E fas Trafo kopplad B CMA100182R1000 E Nätövervakningsrelä För kontroll av spänning och frekvens samt bortkoppling av solceller vid nätfel Mätning Spänning Typ ABB art. Nr E-nr 3-fas (N) V AC CM-UFD.M21 1SVR510730R0300 Id kwh Lågspänningsprodukter Produkter för solcellsystem 11

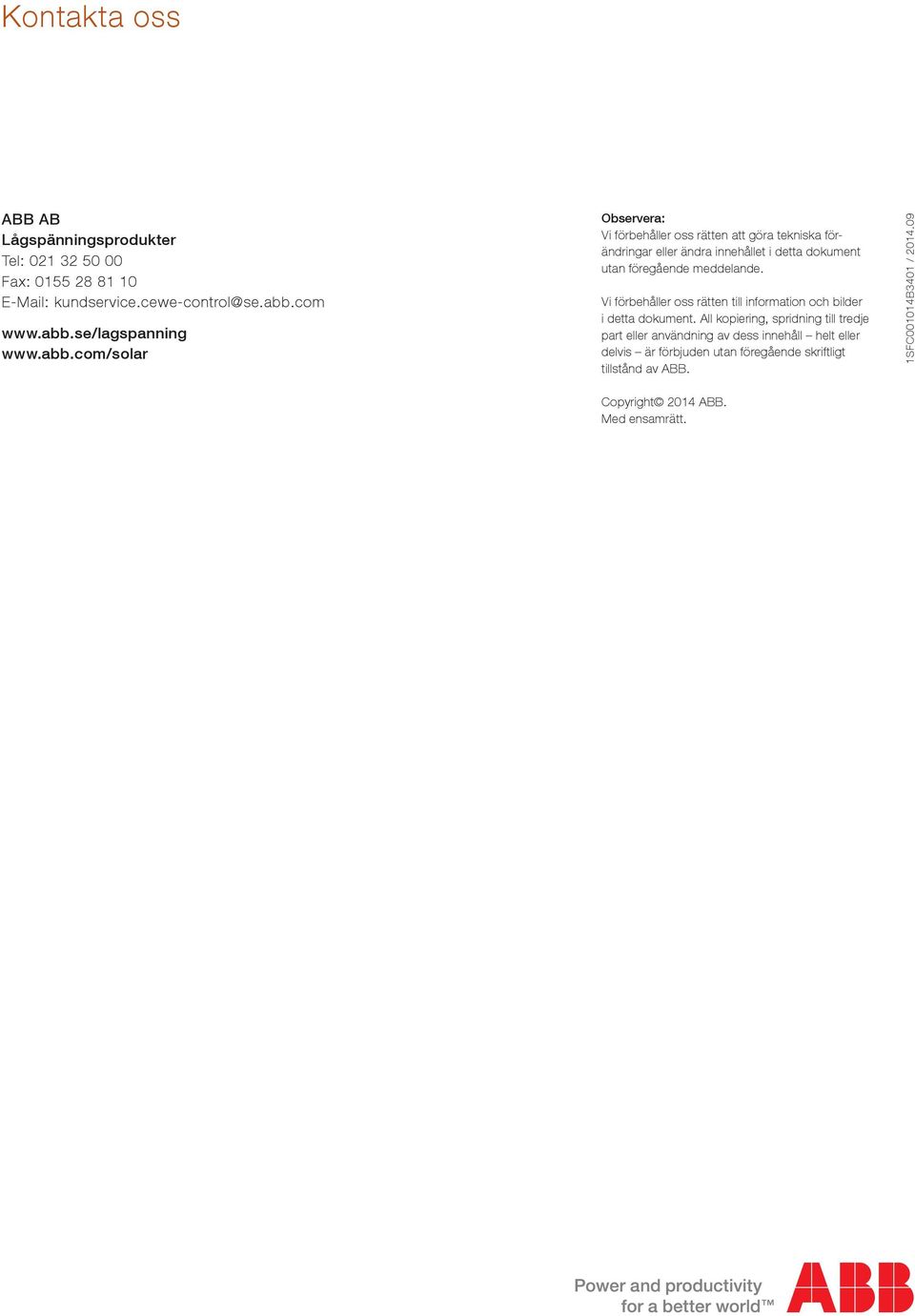

12 Kontakta oss ABB AB Lågspänningsprodukter Tel: Fax: Observera: Vi förbehåller oss rätten att göra tekniska förändringar eller ändra innehållet i detta dokument utan föregående meddelande. Vi förbehåller oss rätten till information och bilder i detta dokument. All kopiering, spridning till tredje part eller användning av dess innehåll helt eller delvis är förbjuden utan föregående skriftligt tillstånd av ABB. 1SFC001014B3401 / Copyright 2014 ABB. Med ensamrätt.
