1 SOLENERGI Hur funkar det? Norrköping 1 juni 2017 Dr Nicholas Etherden, Vattenfall Research & Development

2 INNEHÅLL Hur fungerar en solcellsanläggning Är det tillräckligt soligt i Sverige? Den internationella solcellsmarknaden Den svenska solcellsmarknaden Nätnyttan

3 HUR FUNGERAR EN SOLCELL? (KORTVERSIONEN) Solen skickar ut ljus i form av fotoner En foton blir en elektron Många elektroner blir en ström

4 HUR FUNGERAR EN SOLCELL?

5 UPPBYGGNAD AV SOLCELLSSYSTEM

6 HUR MYCKET BETYDER TAKLÄGET? Idealiskt: Sydlig riktning med en taklutning av grader Ett rätt placerat system kan förväntas producera kwh per installerad kw och år på de flesta orter i södra eller mellersta Sverige Högre vinkel Producerar relativt mer energi på hösten och våren när solen står lågt Avvikelse mot syd En anläggning riktad mot öster eller väster producerar relativt mer energi på morgonen resp. kvällen, när din förbrukning är högst

7 SKUGGNING DEL AV MODUL Men: Påverkan minskas av s.k. bypass diod i modulerna (som i de flesta moduler idag) Källa: Johan Lindahl, Svensksolenergi

8 SKUGGNING DEL SYSTEM % 50% 100% 100% Konkurrent Central optimerare Utan by-pass diod = 0 % (avgörs panel 1) Med by-pass diod = = 38 % 400 av full effekt 1 0% % 100% 100% Vattenfall Distribuerad optimerare Solare Edge = = 63 % 400 av full effekt

9 SKUGGNING DEL SYSTEM Hur mycket blir produktionen? Exempel från en anläggning i Piteå, februari 2012 Källa: Dr. Tobias Boström, Research Leader Renewable Energy Norut Narvik

10 SKUGGNING DEL SYSTEM Exempel från en anläggning i Piteå, februari 2012 Källa: Dr. Tobias Boström, Research Leader Renewable Energy Norut Narvik

11 SKUGGNING HELT TAK Var står solen mitt på dagen? Du vet bäst hur soligt just ditt tack är Vattenfall kan hjälpa dig genom affären och säkerställa du gör en bra investering 21 juni mars December 10

12 MYTER, REALITET OCH UTMANINGAR Myt Det är mörkt och kallt i Norden Inte kan väl solenergi vara något för oss? Realitet Delar av Skandinavien har mycket solinstrålning

13 FINNS DET TILLRÄCKLIGT MED SOL I NORRKÖPING? Instrålningen mot en kvadratmeter mark är betydligt lägre än vid ekvatorn Beror på låg solhöjd men

14 FINNS DET TILLRÄCKLIGT MED SOL I NORRKÖPING? Mäter man instrålningen mot optimalt lutad tak är instrålningen inte lika dåligt I Sverige är det optimalt med 42

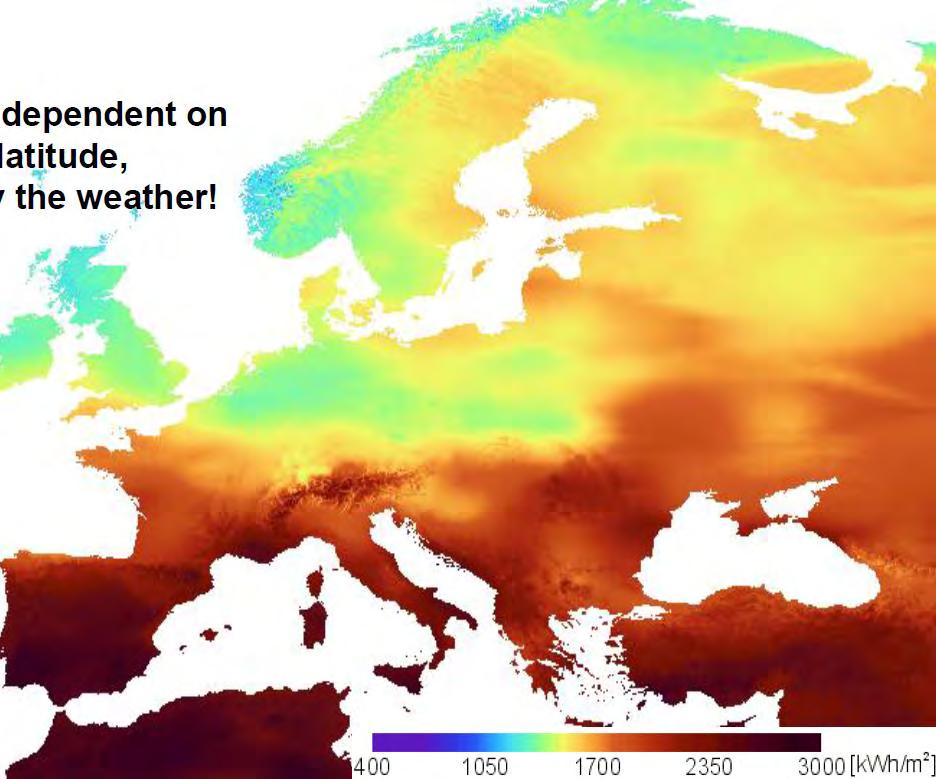

15 FINNS DET TILLRÄCKLIGT MED SOL I NORRKÖPING? Kan man dessutom följa solen minskar beroendet av breddgrad än mer Då är det mest vädret (soltimmar) som spelar in

16 LÄNDER MED STÖRST ANDEL EL FRÅN SOLEN

17 EN SOLIG HELG I TYSKLAND Exempel Tysklands 6-9 maj 2016

18 LÄNDER MED STÖRST ANDEL EL FRÅN SOLEN Jämför solinstrållning med installationer per invånare - Sverige långt efter - Trots OK solläge Källa: IEA Trends 2016 in Photovoltaic applications

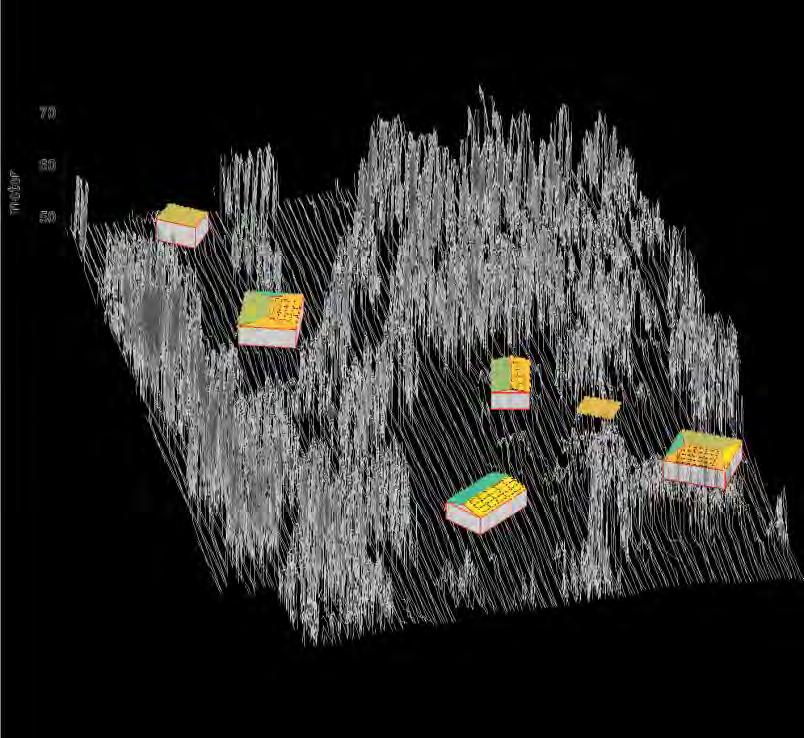

19 EXEMPEL FÖR SVERIGE UTAN ATT NY MARK TAS I ANSPRÅK

20 SVERIGE VÄXER FRÅN LÅG NIVÅ Text: Johan Lindahl, Svensksolenergi

21 LÅGA PRODUKTIONSKOSTNADER I ANBUDSPROGRAM

22 PRISUTVECKLING SOLCELLSYSTEM I SVERIGE

23 PRISJÄMFÖRELSE Installationskostnaden minskar med storlek anläggning Källa: Bengts nya villablogg

24 MYTER, REALITET OCH UTMANINGAR Myt Det är mörkt och kallt i Norden Inte kan väl solenergi vara något för oss? Realitet Delar av Skandinavien har mycket solinstrålning Kyla är en fördel då verkningsgrad ökar Utmaningar Stor årstidberoende soltimmarna är ojämnt fördelade över året Produktion och förbrukning matchar inte så bra

25 FINNS DET NACKDELAR MED SOLKRAFT? Solkraft är inte helt ofarligt - Se till att panelerna är monterar säkert - Anlita en behörig elinstallatör för att ansluta Och då påverkar man elnätet - Lokalt redan vid första panelen - Globalt vid storskalig anslutning

26 DET SVENSKA ELNÄTET Internationellt starkt nät Tre faser till alla hushåll Dimensionerat för höga laster direktverkande el Stora lagringsmöjligheter Våra vattenkraftmagasin kan årstidslagra dit överskott! Elbolagen står för kostanden För byte av mätare för mindre producenter Du får t.o.m. betalt för nätnyttan! Lokal produktion minskar förlusterna i det svenska elsystemet

27 VART GÅR DEN SVENSKA ELEN?

28 VART GÅR DEN SVENSKA ELEN?

29 SOLCELLSGUIDEN.VATTENFALL.SE

30 SOLCELLSGUIDEN.VATTENFALL.SE Beräkna din solproduktion på: - Rita del av taket som har bra solläge - Ange taklutning och orientering Begär offertförfrågan (Så kontaktar vi dig)
