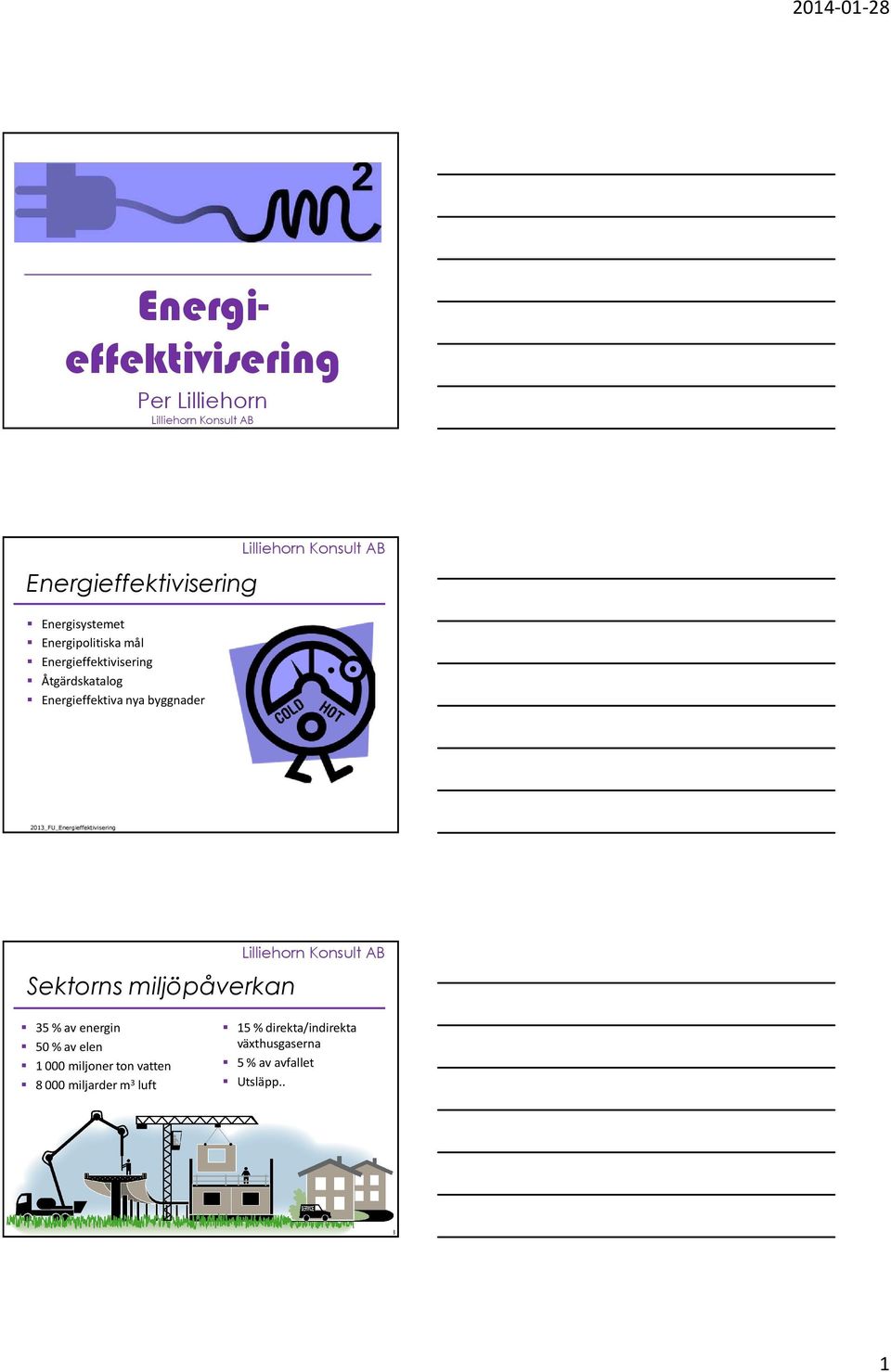

1 Energieffektivisering Per Lilliehorn Energieffektivisering Energisystemet Energipolitiska mål Energieffektivisering Åtgärdskatalog Energieffektiva nya byggnader Sektorns miljöpåverkan 35 % av energin 50 % av elen miljoner ton vatten miljarder m 3 luft 15 % direkta/indirekta växthusgaserna 5 % av avfallet Utsläpp.. 3 1

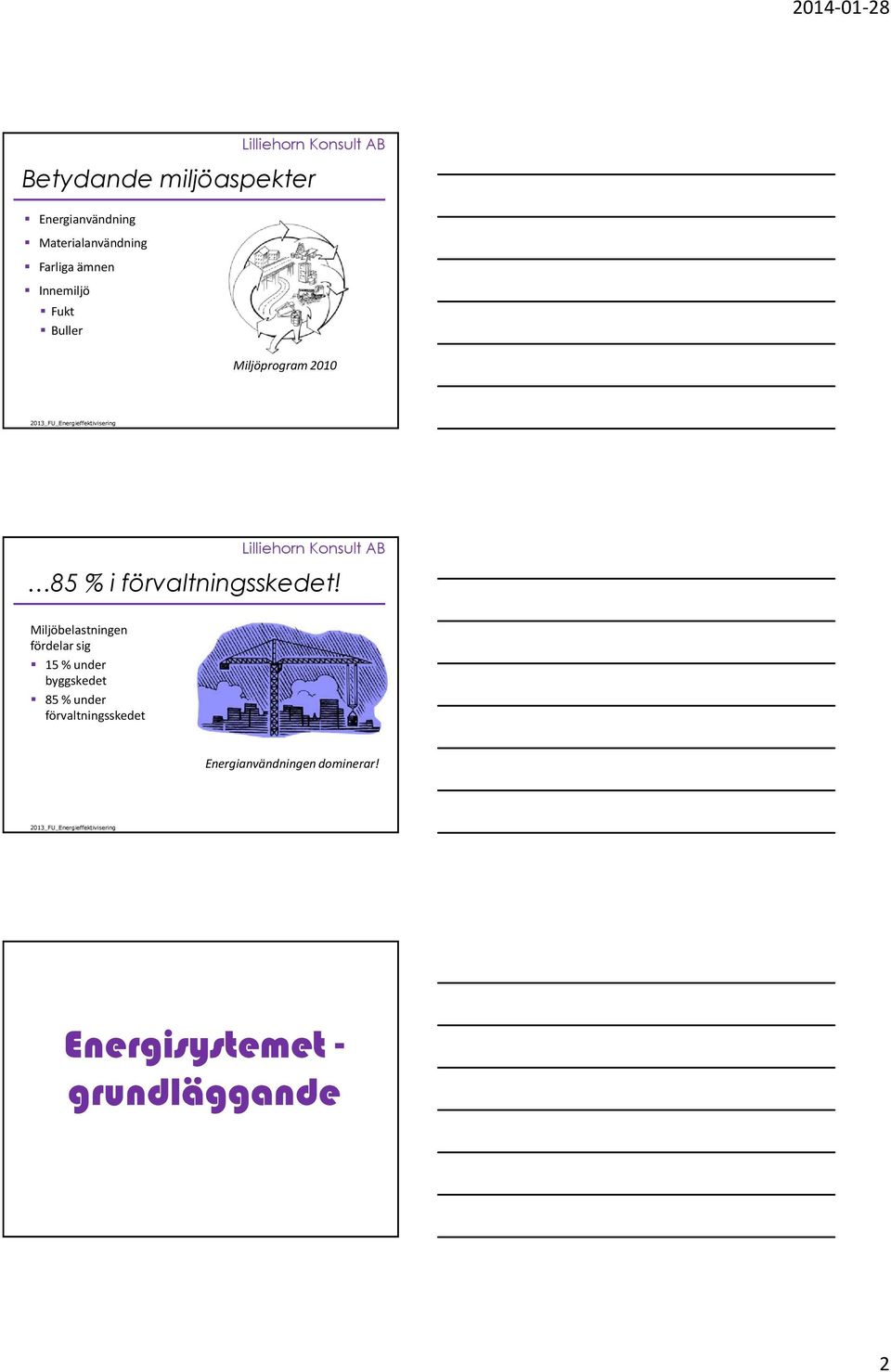

2 Betydande miljöaspekter Energianvändning Materialanvändning Farliga ämnen Innemiljö Fukt Buller Miljöprogram % i förvaltningsskedet! Miljöbelastningen fördelar sig 15 % under byggskedet 85 % under förvaltningsskedet Energianvändningen dominerar! Energisystemet - grundläggande 2

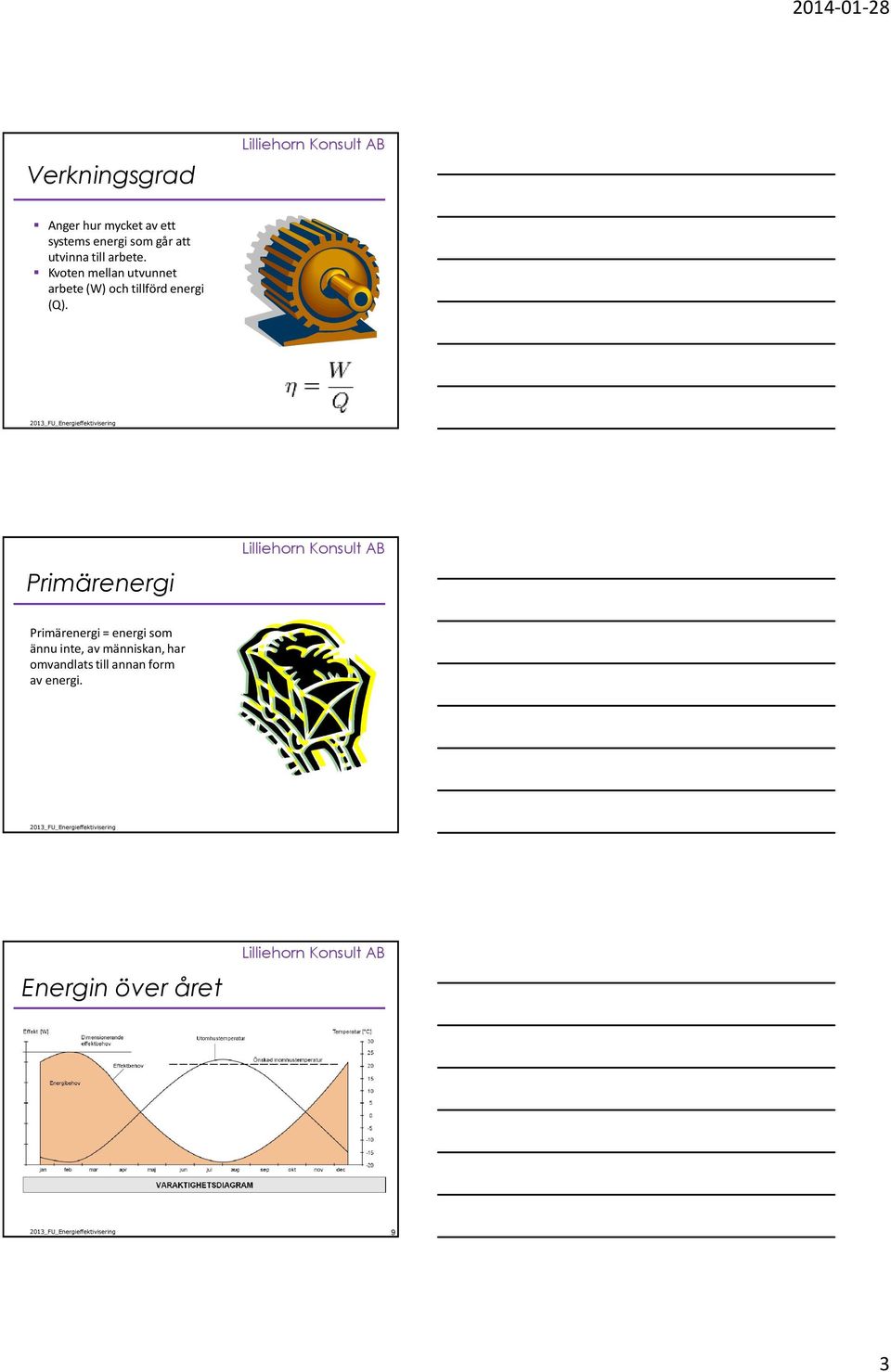

3 Verkningsgrad Anger hur mycket av ett systems energi som går att utvinna till arbete. Kvoten mellan utvunnet arbete (W) och tillförd energi (Q). Primärenergi Primärenergi= energi som ännu inte, av människan, har omvandlats till annan form av energi. Energin över året 9 3

4 Energikällor Fossila energikällor Exempel på fossila energikällor är naturgas, råolja och stenkol. Uran som är råvaran för kärnbränsle. Förnybara energikällor Sol Vatten-, vind- och vågenergi Biomassa Geotermi Mellanting T ex torv 4

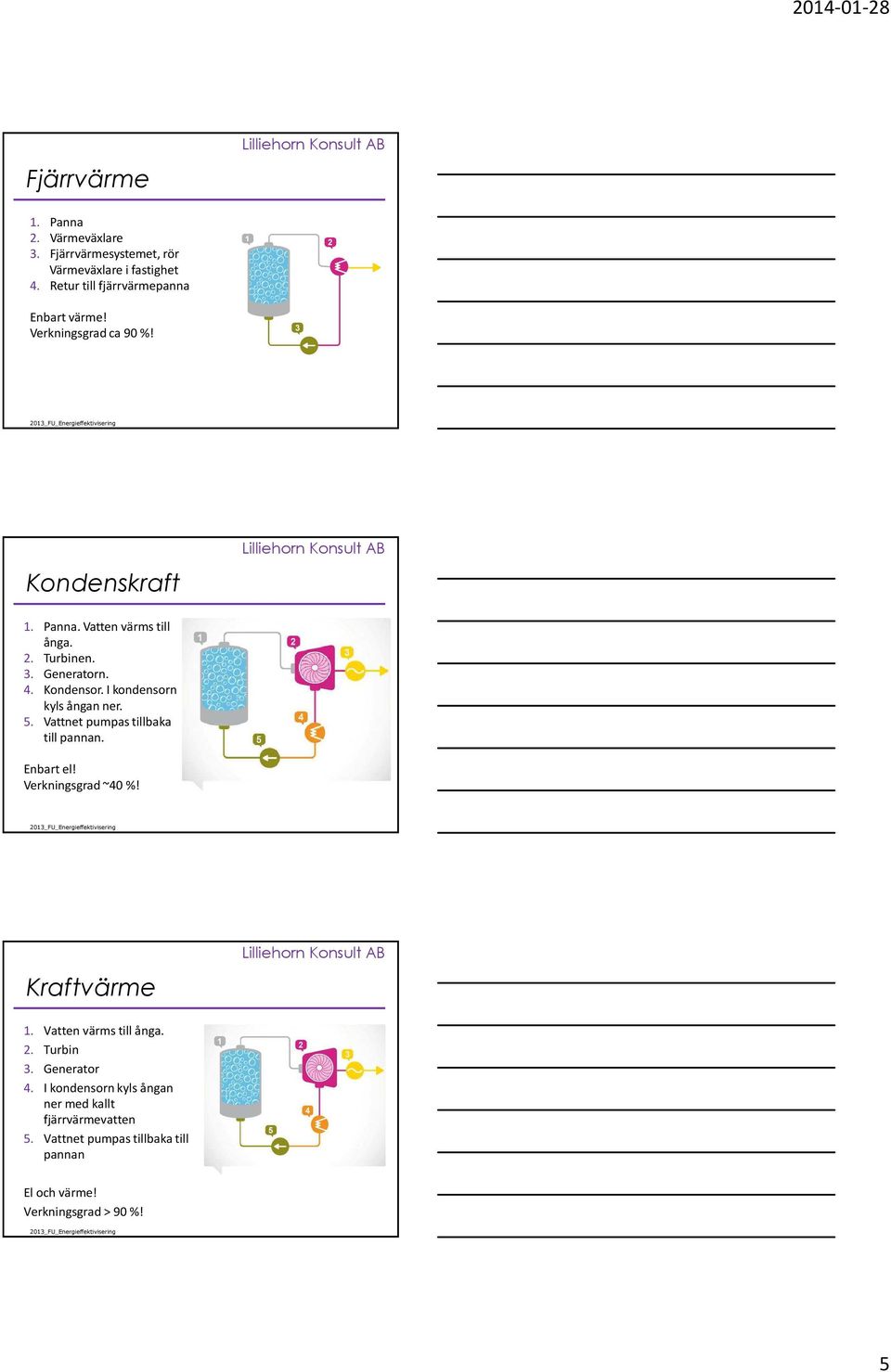

5 Fjärrvärme 1. Panna 2. Värmeväxlare 3. Fjärrvärmesystemet, rör Värmeväxlare i fastighet 4. Retur till fjärrvärmepanna Enbart värme! Verkningsgrad ca 90 %! Kondenskraft 1. Panna. Vatten värms till ånga. 2. Turbinen. 3. Generatorn. 4. Kondensor. I kondensorn kyls ångan ner. 5. Vattnet pumpas tillbaka till pannan. Enbart el! Verkningsgrad ~40 %! Kraftvärme 1. Vatten värms till ånga. 2. Turbin 3. Generator 4. I kondensorn kyls ångan ner med kallt fjärrvärmevatten 5. Vattnet pumpas tillbaka till pannan El och värme! Verkningsgrad > 90 %! 5

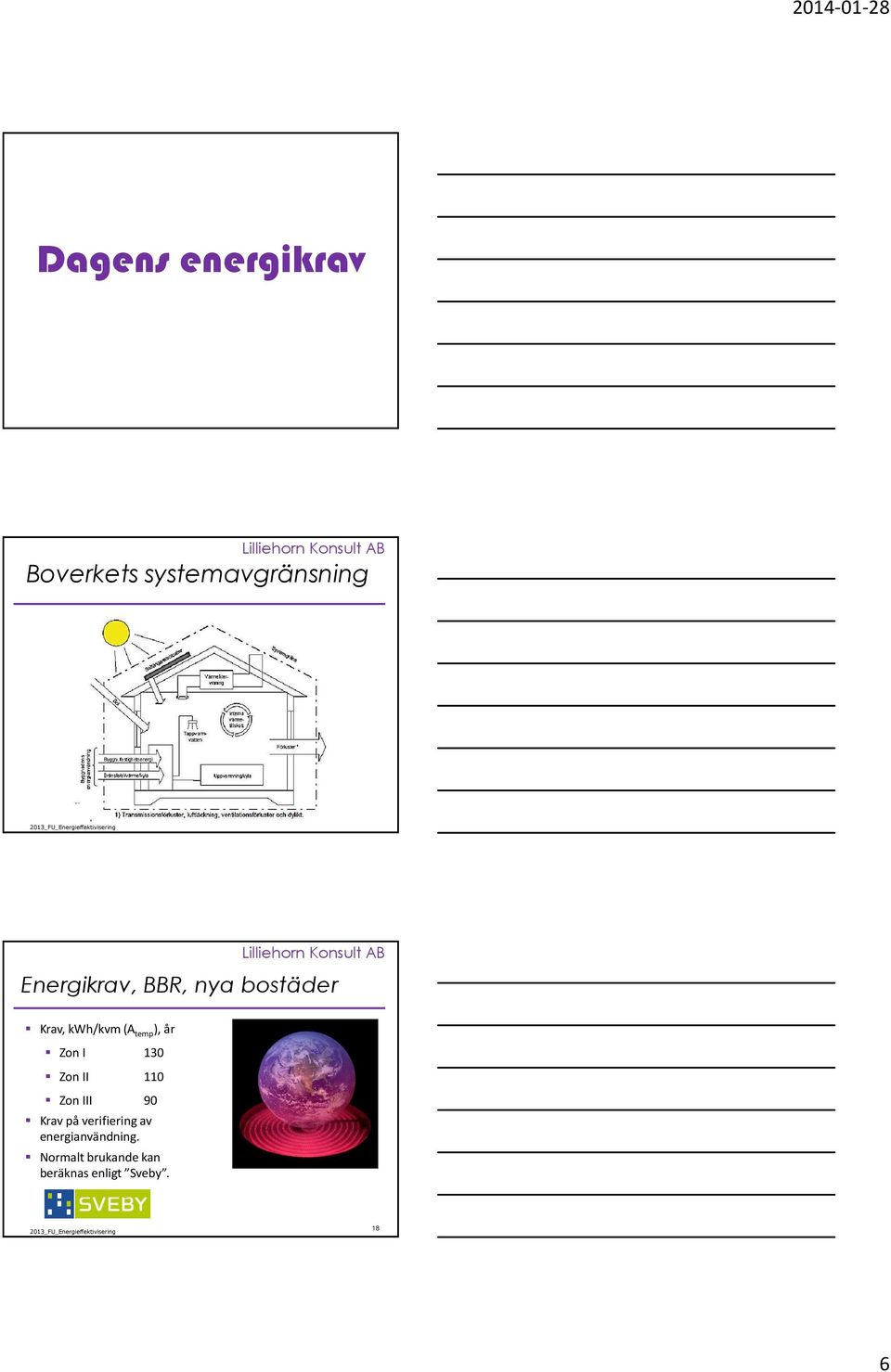

6 Dagens energikrav Boverkets systemavgränsning Energikrav, BBR, nya bostäder Krav, kwh/kvm (A temp ), år Zon I 130 Zon II 110 Zon III 90 Krav på verifiering av energianvändning. Normalt brukande kan beräknas enligt Sveby. 18 6

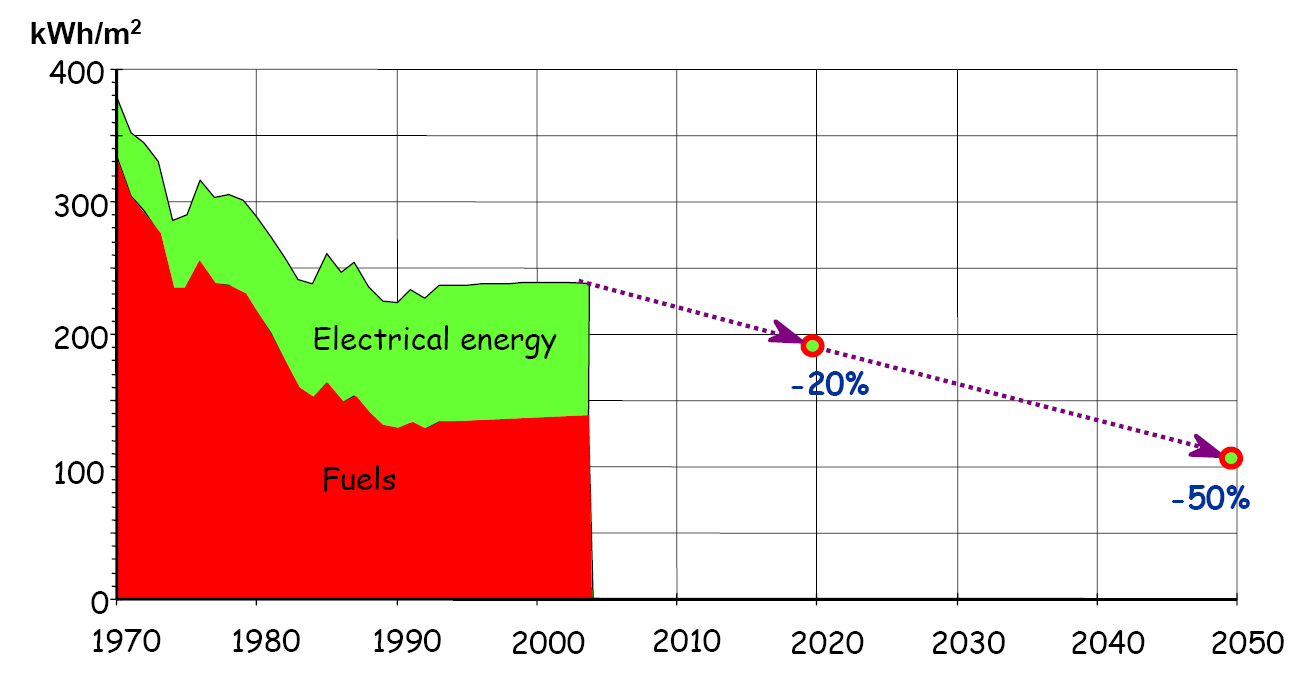

7 Energipolitiska mål Energipolitiska mål Energieffektiviseringsdirektivet - primärenergi enligt EU./. 20 % till 2020./. 50 % till 2050 Jämfört med 1995 NäraNollEnergihusfro m 31 december Energimålen i verkligheten? Antag att: År kwh/m2 år Under perioden /3 Normal ombyggnad 120 kwh/m2 år 1/3 ambitiös ombyggnad 90 kwh/m2 år 1/3 Nybyggnad 60 kwh/m2 år År 2050 genomsnittet 90 kwh/m2 år 7

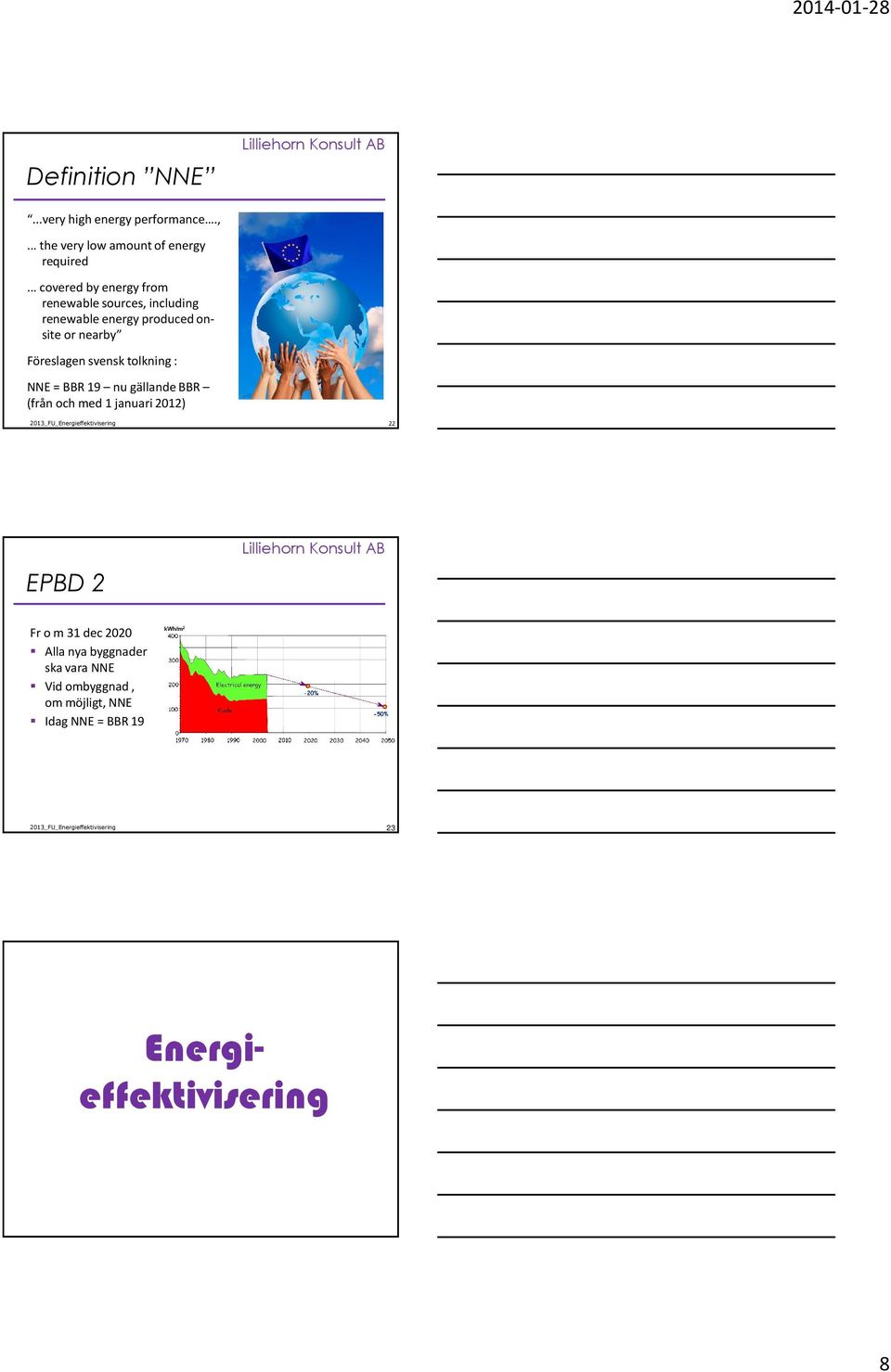

8 Definition NNE...very high energy performance.,... the very low amount of energy required... covered by energy from renewable sources, including renewable energy produced onsite or nearby Föreslagen svensk tolkning : NNE = BBR 19 nu gällande BBR (från och med 1 januari 2012) 22 EPBD 2 Fro m 31 dec 2020 Alla nya byggnader ska vara NNE Vid ombyggnad, om möjligt, NNE Idag NNE = BBR Energieffektivisering 8

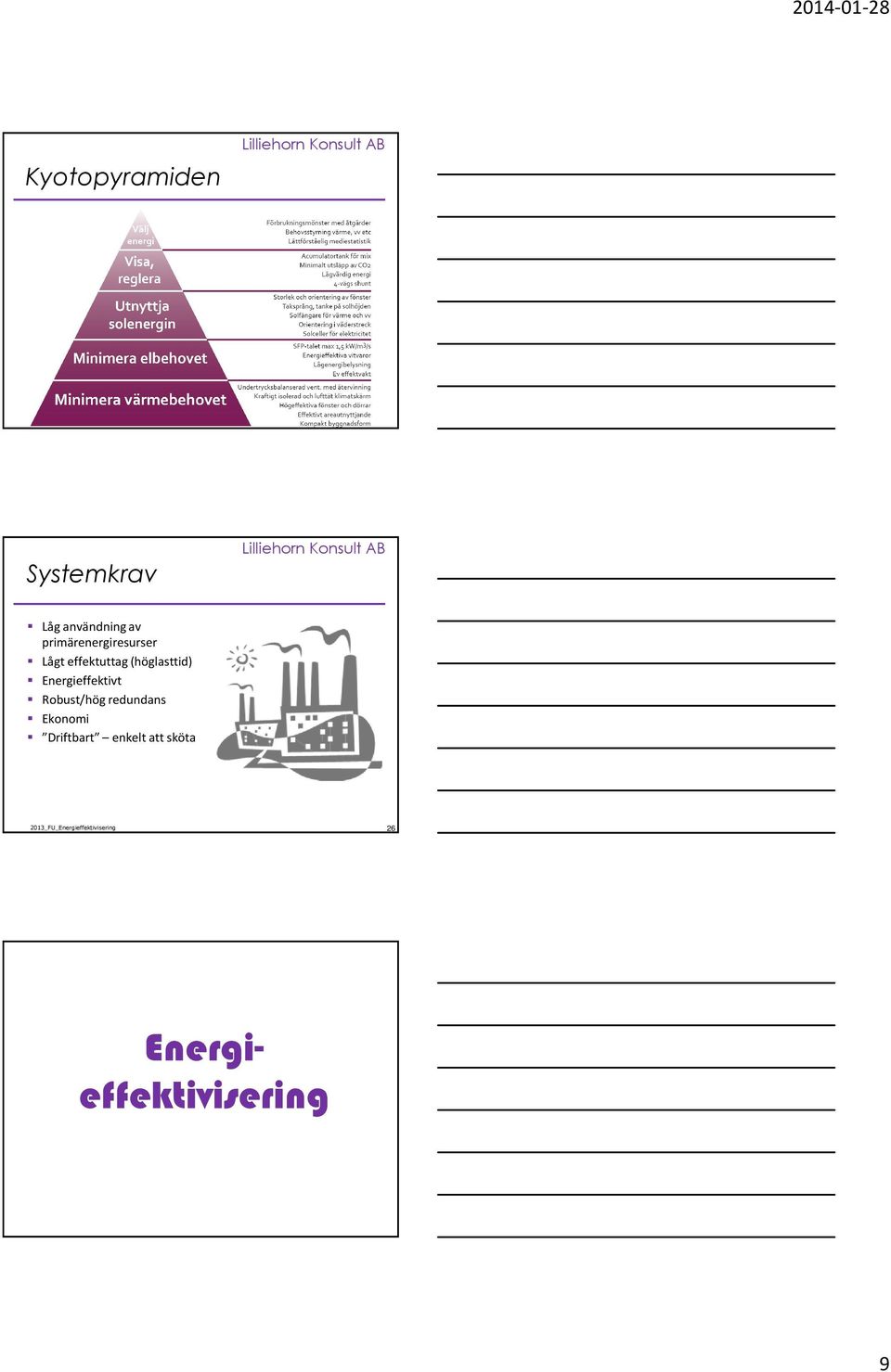

9 Kyotopyramiden Systemkrav Låg användning av primärenergiresurser Lågt effektuttag (höglasttid) Energieffektivt Robust/hög redundans Ekonomi Driftbart enkelt att sköta 26 Energieffektivisering 9

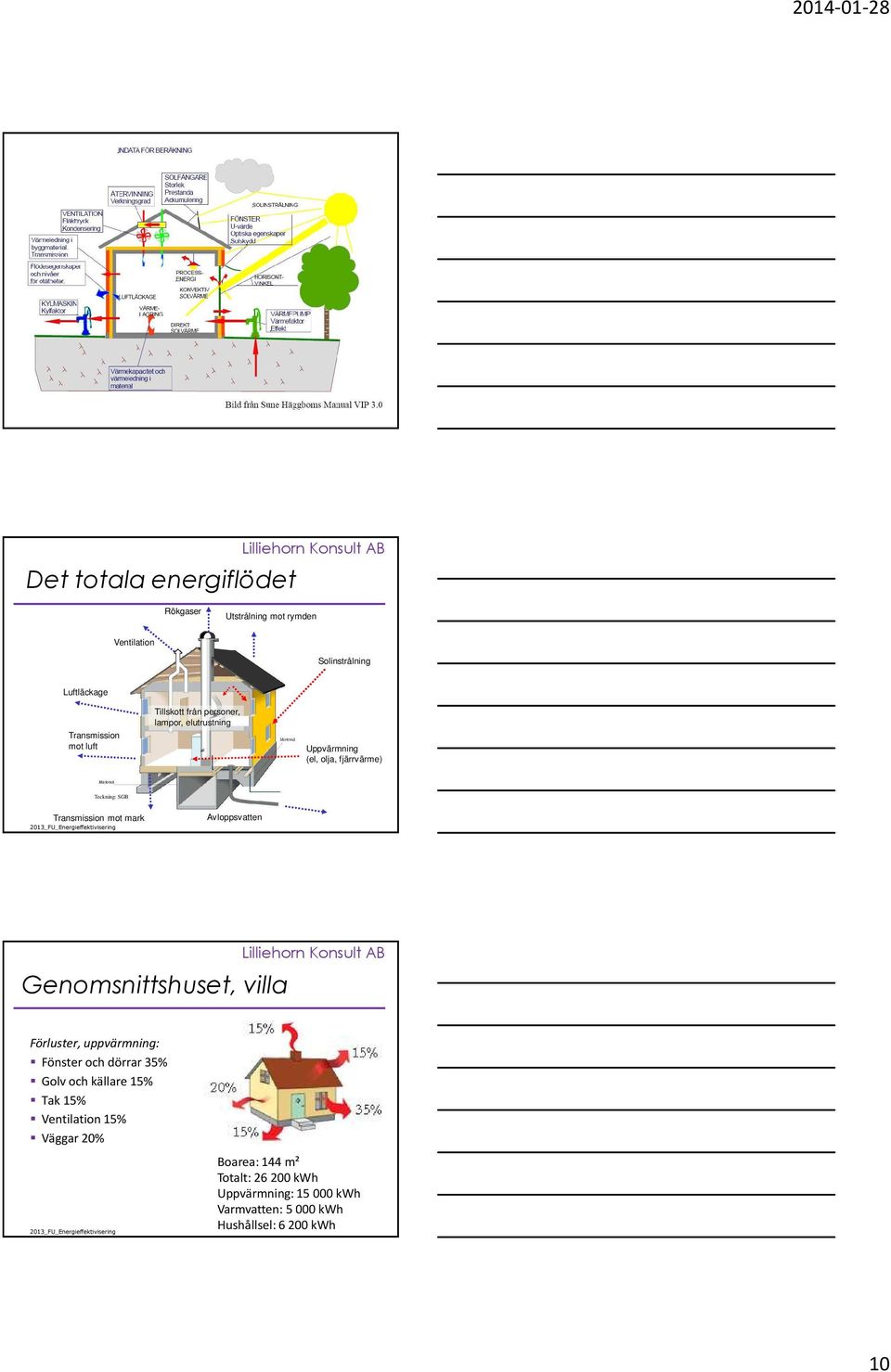

10 Det totala energiflödet Rökgaser Utstrålning mot rymden Ventilation Solinstrålning Luftläckage Transmission mot luft Tillskott från personer, lampor, elutrustning Uppvärmning (el, olja, fjärrvärme) Teckning: SGB Transmission mot mark Avloppsvatten Genomsnittshuset, villa Förluster, uppvärmning: Fönster och dörrar 35% Golv och källare 15% Tak 15% Ventilation 15% Väggar 20% Boarea: 144 m² Totalt: kwh Uppvärmning: kwh Varmvatten: kwh Hushållsel: kwh 10

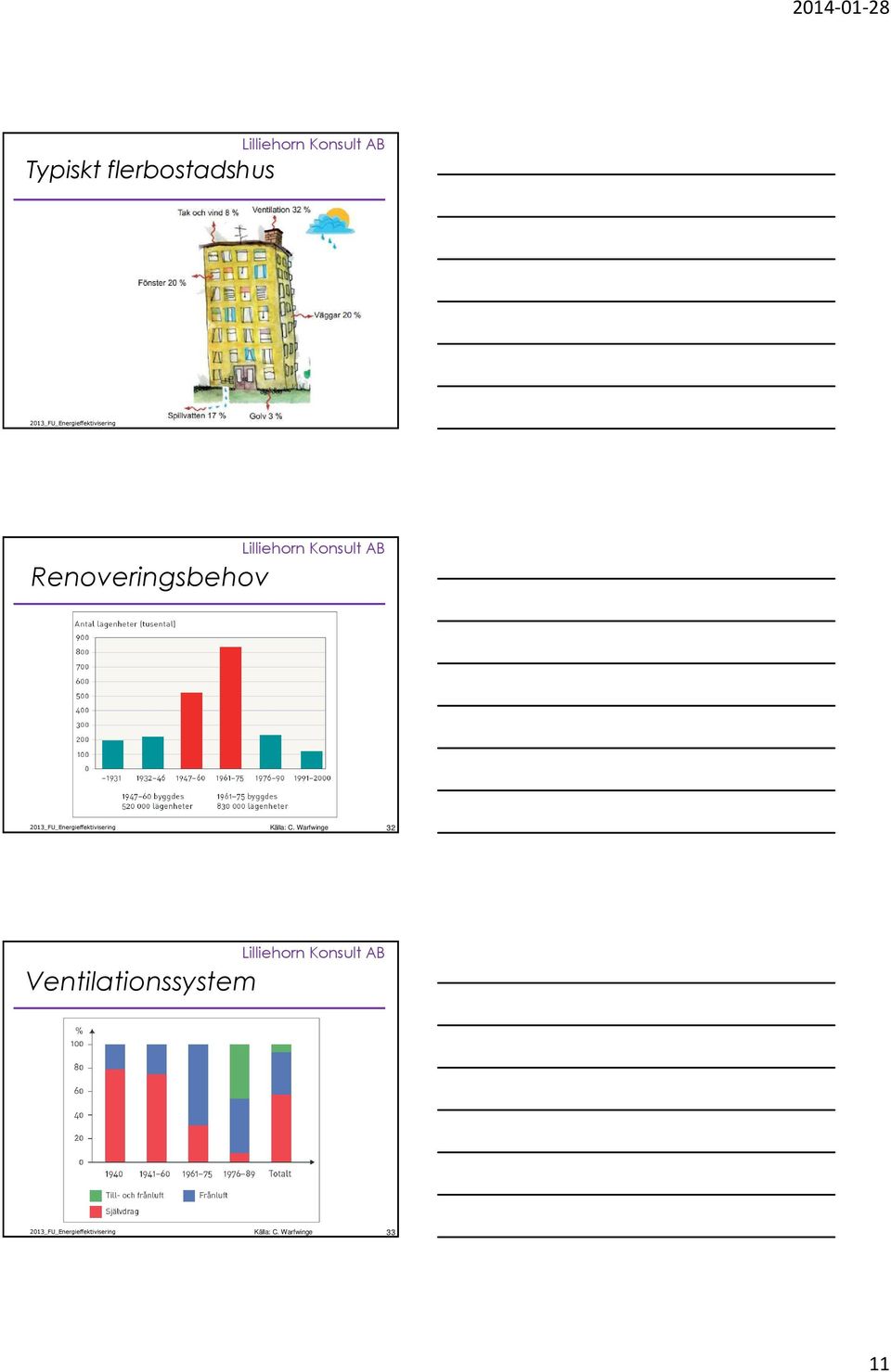

11 Typiskt flerbostadshus Renoveringsbehov Källa: C. Warfwinge 32 Ventilationssystem Källa: C. Warfwinge 33 11

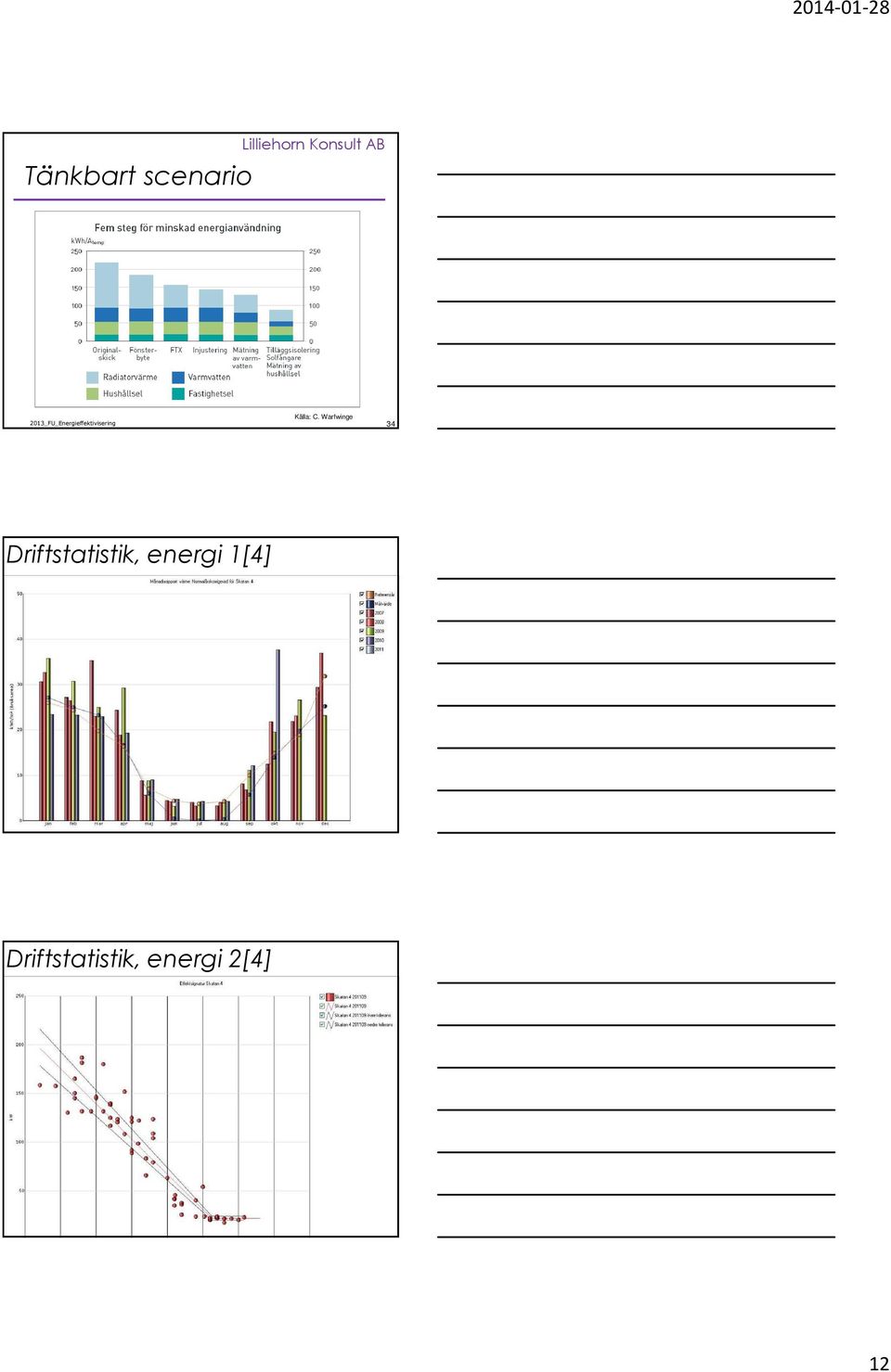

12 Tänkbart scenario Källa: C. Warfwinge 34 Driftstatistik, energi 1[4] Driftstatistik, energi 2[4] 12

13 Åtgärdskatalog, energi Uppvärmning Ventilation Vatten El och belysning Byggnadstekniska åtgärder Uppvärmning Injustera värmesystem Installera termostatventiler Justera eller byt undercentral fjärrvärme Justera eller byt radiatorventiler Byt radiatorer Byte otidsenligt uppvärmningssystem, t ex olja eller direktverkande el Installera bergvärmepump Installera luftvärmepump(ar) för att avlasta befintligt uppvärmningssystem Involvera medlemmarna i kostnadsjakten Gör en energideklaration (= lagkrav) Ventilation Injustera ventilationssystemet Justera eller byt ut fläkt(ar) Installera värmåtervinning på frånluften Genomför OVK (= obligatorisk ventilationskontroll) 13

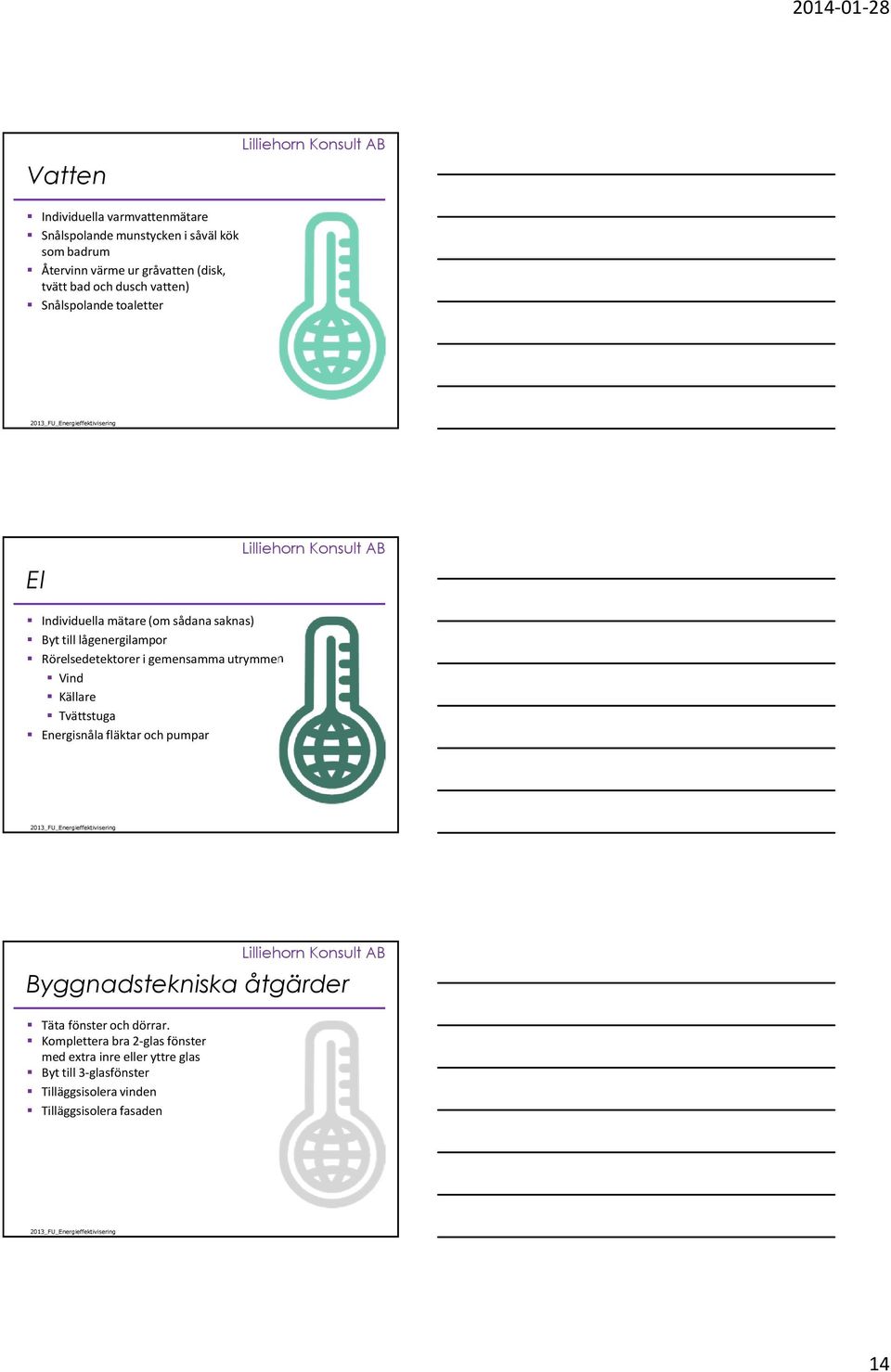

14 Vatten Individuella varmvattenmätare Snålspolande munstycken i såväl kök som badrum Återvinn värme ur gråvatten (disk, tvätt bad och dusch vatten) Snålspolande toaletter El Individuella mätare (om sådana saknas) Byt till lågenergilampor Rörelsedetektorer i gemensamma utrymmen Vind Källare Tvättstuga Energisnåla fläktar och pumpar Byggnadstekniska åtgärder Täta fönster och dörrar. Komplettera bra 2-glas fönster med extra inre eller yttre glas Byt till 3-glasfönster Tilläggsisolera vinden Tilläggsisolera fasaden 14

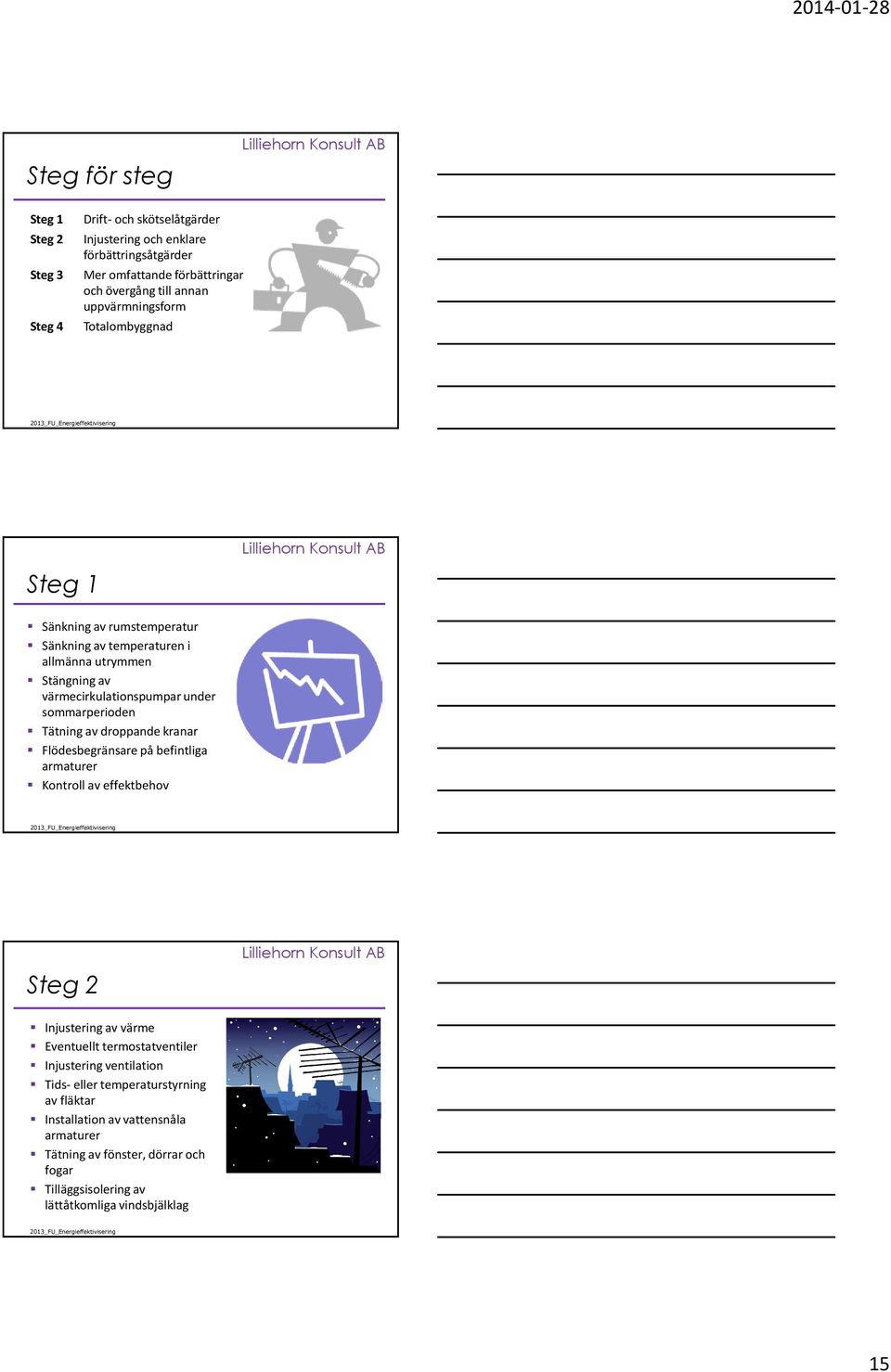

15 Steg för steg Steg 1 Drift- och skötselåtgärder Steg 2 Injustering och enklare förbättringsåtgärder Steg 3 Mer omfattande förbättringar och övergång till annan uppvärmningsform Steg 4 Totalombyggnad Steg 1 Sänkning av rumstemperatur Sänkning av temperaturen i allmänna utrymmen Stängning av värmecirkulationspumpar under sommarperioden Tätning av droppande kranar Flödesbegränsare på befintliga armaturer Kontroll av effektbehov Steg 2 Injustering av värme Eventuellt termostatventiler Injustering ventilation Tids-eller temperaturstyrning av fläktar Installation av vattensnåla armaturer Tätning av fönster, dörrar och fogar Tilläggsisolering av lättåtkomliga vindsbjälklag 15

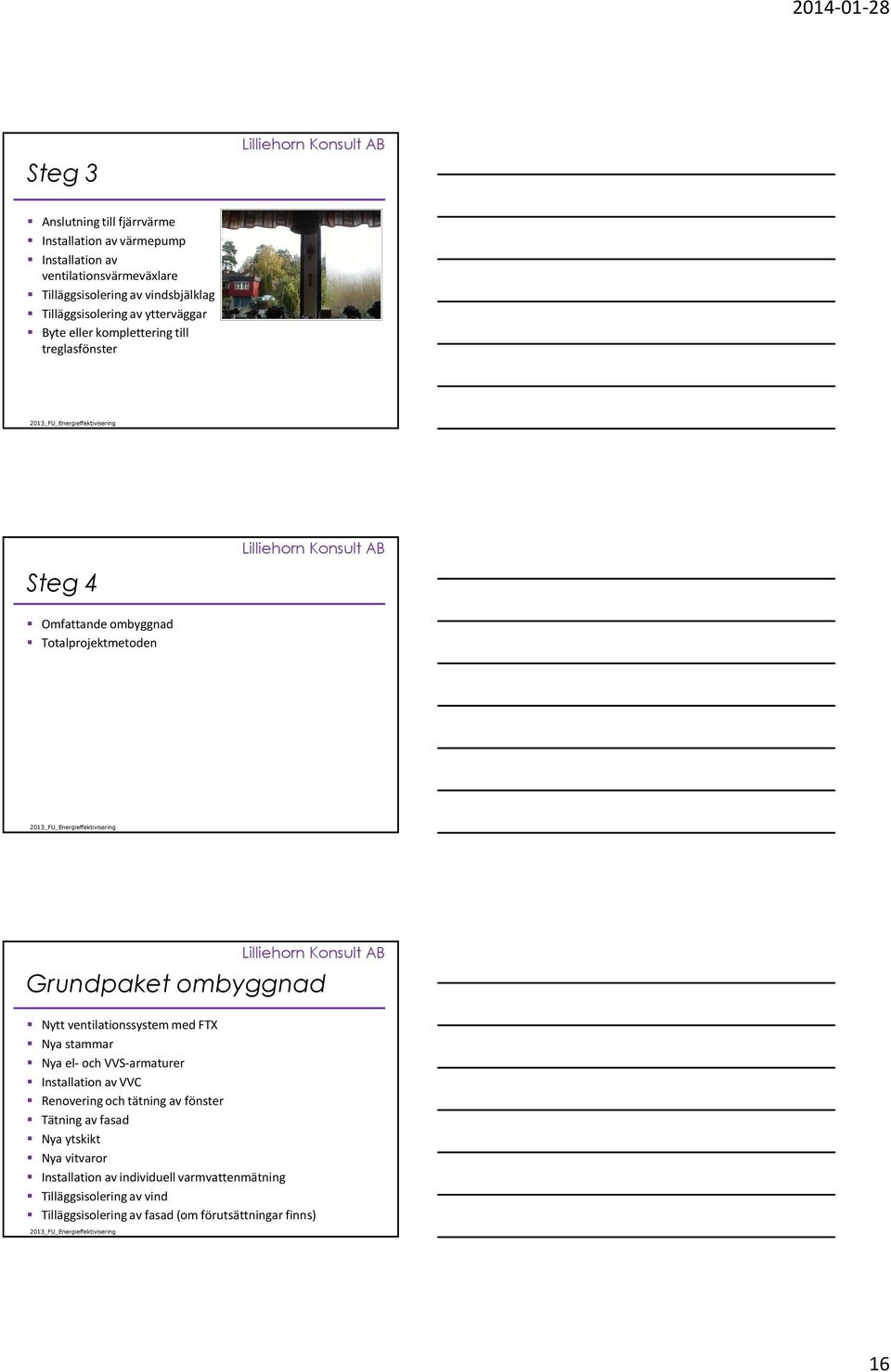

16 Steg 3 Anslutning till fjärrvärme Installation av värmepump Installation av ventilationsvärmeväxlare Tilläggsisolering av vindsbjälklag Tilläggsisolering av ytterväggar Byte eller komplettering till treglasfönster Steg 4 Omfattande ombyggnad Totalprojektmetoden Grundpaket ombyggnad Nytt ventilationssystem med FTX Nya stammar Nya el- och VVS-armaturer Installation av VVC Renovering och tätning av fönster Tätning av fasad Nya ytskikt Nya vitvaror Installation av individuell varmvattenmätning Tilläggsisolering av vind Tilläggsisolering av fasad (om förutsättningar finns) 16

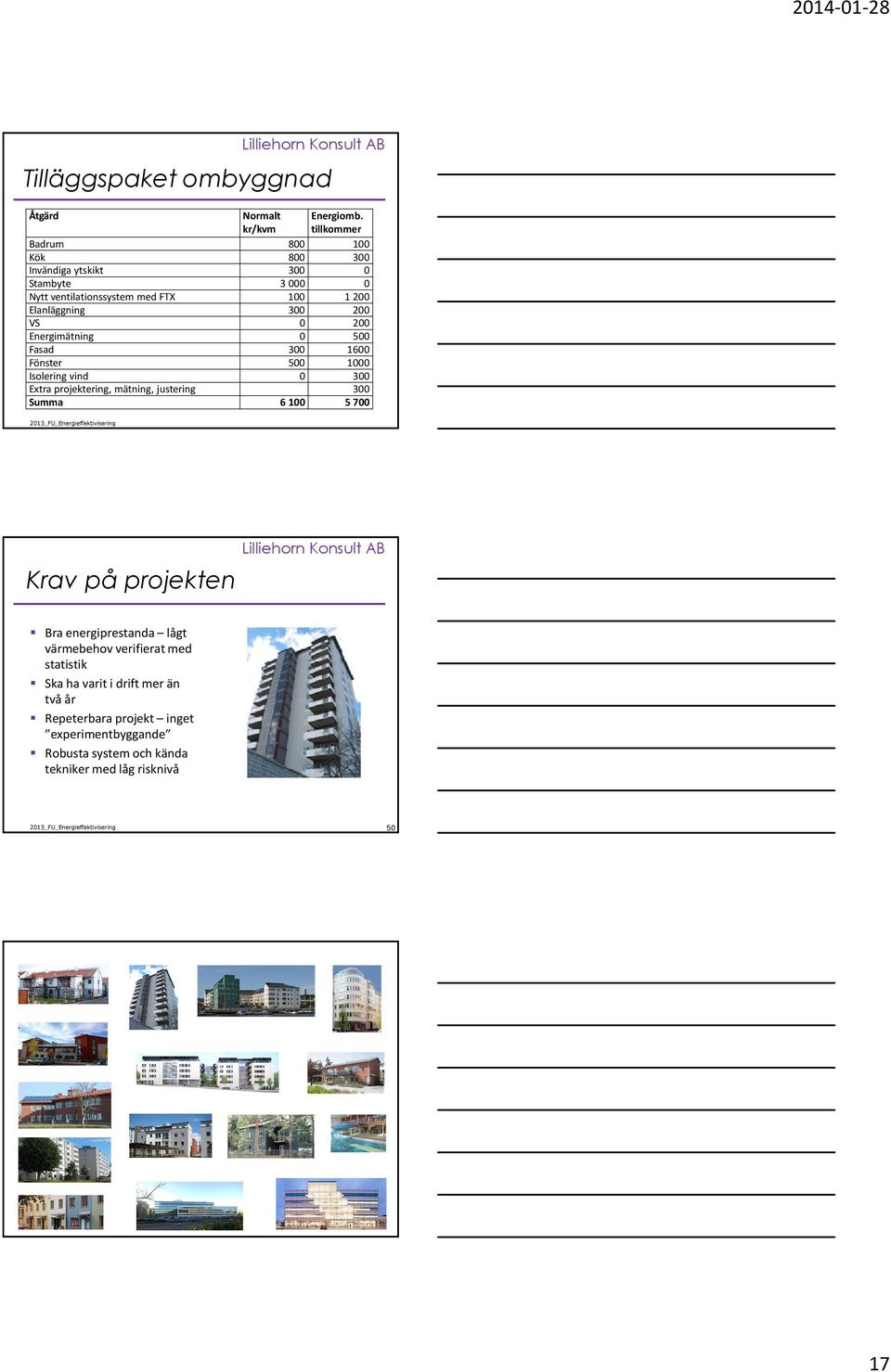

17 Tilläggspaket ombyggnad Åtgärd Normalt kr/kvm Energiomb. tillkommer Badrum Kök Invändiga ytskikt Stambyte Nytt ventilationssystem med FTX Elanläggning VS Energimätning Fasad Fönster Isolering vind Extra projektering, mätning, justering 300 Summa Krav på projekten Bra energiprestanda lågt värmebehov verifierat med statistik Ska ha varit i drift mer än två år Repeterbara projekt inget experimentbyggande Robusta system och kända tekniker med låg risknivå

18 Karaktäristika Projekten kännetecknas av: Höga ambitioner Kompetenta beställare, konsulter och entreprenörer Hög motivation och noggrannhet i alla led! 52 Väsentligt bättre Väsentligt bättre, men Svårt nå de projekterade värdena Inkörningsproblem installationer FTX-system Solfångare Uppvärmning med hushållsel Energikvalitet? Incitament till sparande Svårt att jämföra energianvändningen 53 Förklaringar Höga ambitioner i projekten Nya krav i byggreglerna Marknaden har utvecklats! 54 18

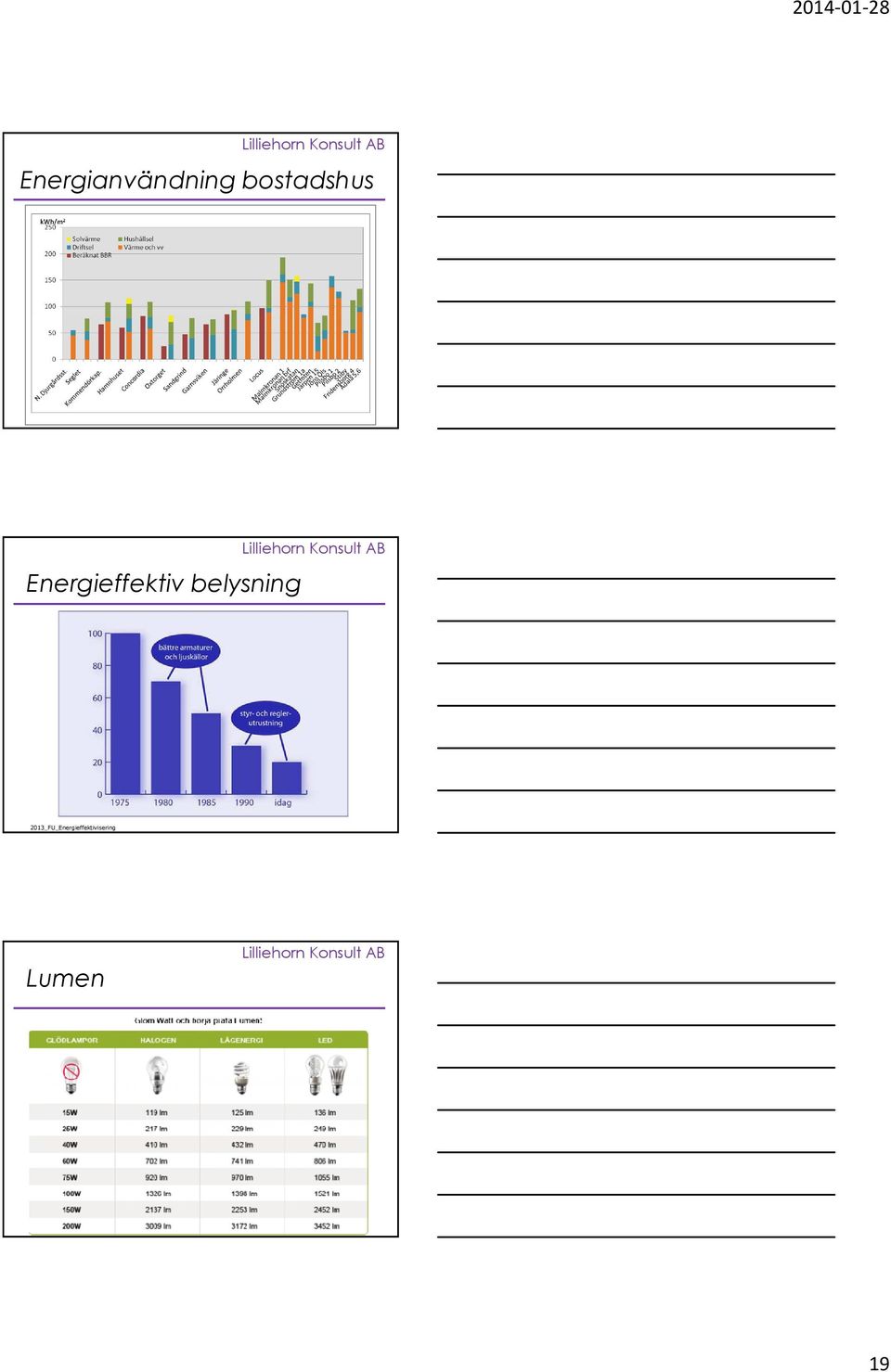

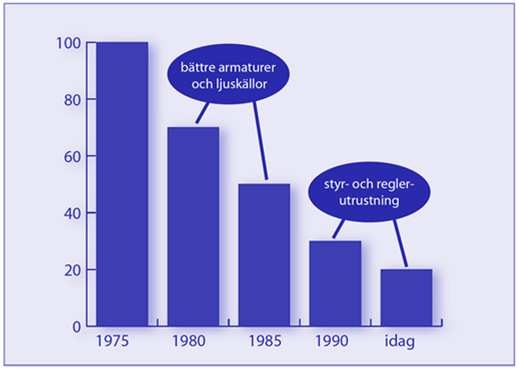

19 Energianvändning bostadshus Energieffektiv belysning Lumen 19
