1 Swegon Home Solutions Centrala FTX-lösningar

2 HOME VENTILATION Centrala FTX-lösningar för bostadsventilation SVENSKA BOSTADSMARKNADEN Statistiken visar att nyproduktionen av flerbostadshus ökar. Sveriges rådande bostadsbrist tyder på att denna trend kommer att hålla i sig och till och med öka. Man håller inte samma takt som rekordåren (miljonprogrammet), på 60- och 70-talet, men samtidigt som man bygger nytt måste man även underhålla, renovera och energieffektivisera rekordårens bestånd. TRENDEN PEKAR UPPÅT Flerfamiljshus Småhus I BEHOV AV NYPRODUKTION Diagrammet visar antalet nya färdigställda bostäder Enligt SCB är mer än hyresgäster trångbodda i storstäderna Stockholm, Göteborg och Malmö. Ungdomar tvingas bo hemma längre eftersom det är svårt att komma över ett hyreskontrakt. I Stockholm räknar man med en kötid på 4 år. Långa kötider, snittkötid ca 2 år. Trångboddhet, 3 eller fler personer delar på ett sovrum. 02

3 Centrala FTX-lösningar för bostadsventilation RENOVERING AV BEFINTLIG BESTÅND NYPRODUKTION Renovering av miljonprogrammet har börjat, men den största delen återstår. För att vara energieffektiv utan att bli elberoende väljs en FTX-lösning. Från- och tilluftsventilation med återvinning vilket samtidigt sörjer för ett bra inneklimat. Genom att gjuta in kanaler och schakt förloras inte uthyrningsarea lägenheter är i akut behov! 95% av alla lägenheter har F-system utan återvinning. Återvinning av värmen i frånluften ger störst energibesparing vid renovering(30-45 kwh/m2). Regeringen avsätter 1,7 miljarder för energieffektivisering av miljonprogrammet de kommande 4 åren Att tänka på: Val av aggregat, växlartyp. Brandskyddslösning. Ljudnivåer, täta klimatskal ställer högra krav på tysta installationer. RENOVERING Man står inför olika möjligheter och utmaningar vid renovering av bostadsbeståndet. I många bostäder har man problem med fukt och radon som behöver ventileras bort samtidigt som man ska energieffektivisera. Genom att konvertera ett F eller S-system till FTX ställs man inför olika utmaningar: Möjlighet att bibehålla befintliga kanaler Utrymme för nya kanaler Aggregatplacering Brandskyddslösning Hantering av befintliga imkanaler 03

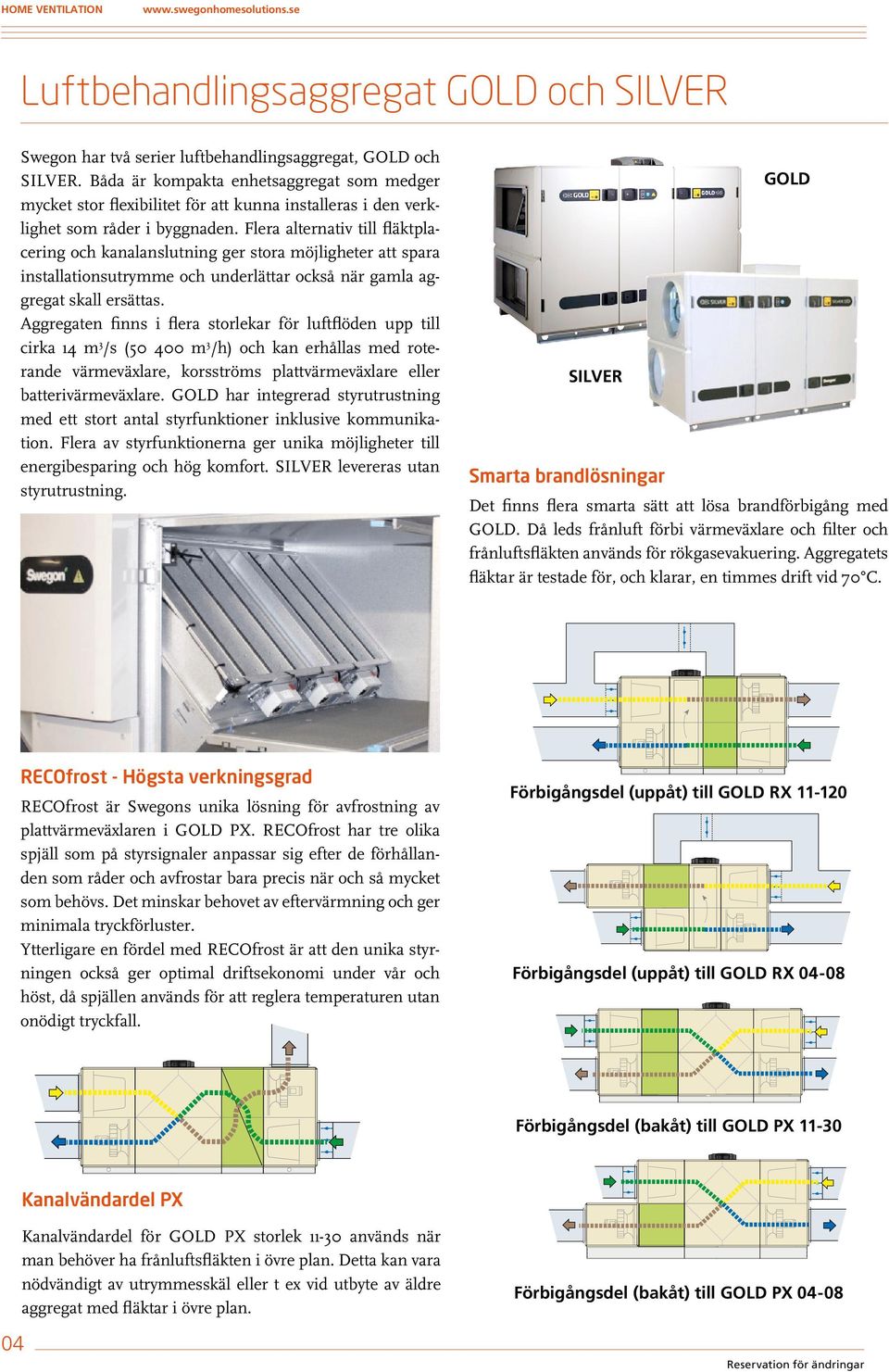

4 HOME VENTILATION Luftbehandlingsaggregat GOLD och SILVER Swegon har två serier luftbehandlingsaggregat, GOLD och SILVER. Båda är kompakta enhetsaggregat som medger mycket stor flexibilitet för att kunna installeras i den verklighet som råder i byggnaden. Flera alternativ till fläktplacering och kanalanslutning ger stora möjligheter att spara installationsutrymme och underlättar också när gamla aggregat skall ersättas. Aggregaten finns i flera storlekar för luftflöden upp till cirka 14 m 3 /s ( m 3 /h) och kan erhållas med roterande värmeväxlare, korsströms plattvärmeväxlare eller batterivärmeväxlare. GOLD har integrerad styrutrustning med ett stort antal styrfunktioner inklusive kommunikation. Flera av styrfunktionerna ger unika möjligheter till energibesparing och hög komfort. SILVER levereras utan styrutrustning. SILVER Smarta brandlösningar GOLD Det finns flera smarta sätt att lösa brandförbigång med GOLD. Då leds frånluft förbi värmeväxlare och filter och frånluftsfläkten används för rökgasevakuering. Aggregatets fläktar är testade för, och klarar, en timmes drift vid 70 C. RECOfrost - Högsta verkningsgrad RECOfrost är Swegons unika lösning för avfrostning av plattvärmeväxlaren i GOLD PX. RECOfrost har tre olika spjäll som på styrsignaler anpassar sig efter de förhållanden som råder och avfrostar bara precis när och så mycket som behövs. Det minskar behovet av eftervärmning och ger minimala tryckförluster. Ytterligare en fördel med RECOfrost är att den unika styrningen också ger optimal driftsekonomi under vår och höst, då spjällen används för att reglera temperaturen utan onödigt tryckfall. Förbigångsdel (uppåt) till GOLD RX Förbigångsdel (uppåt) till GOLD RX Förbigångsdel (bakåt) till GOLD PX Kanalvändardel PX 04 Kanalvändardel för GOLD PX storlek används när man behöver ha frånluftsfläkten i övre plan. Detta kan vara nödvändigt av utrymmesskäl eller t ex vid utbyte av äldre aggregat med fläktar i övre plan. Förbigångsdel (bakåt) till GOLD PX 04-08

5 Brandskydd FIRE Block I klassen EI 60 enligt EN 15650:2010 (precis som vanliga motoriserade brandspjäll) FIRE Block ny innovativ brandlösning BRANDSKYDD FIRE BLOCK Brandskyddet är helt självverkande och avsett att mekaniskt förhindra brand- och brandgasspridning mellan brandceller via ventilationssystemet. Produkten behöver vare sig fläktar i drift eller rökdeckare för bibehållen funktion. Färre inblandade Förenklad drift Lägre installationskostnad Ingen isolering EI60 Ø 285 Ex. på vunnet utrymme i trapphus Ø 125 FUNKTIONSBESKRIVNING Tilluftsskydd: I brandens startskede riskerar skapat övertryck att trycka kalla brandgaser baklänges i tilluftskanalerna vilket förhindras av brandskyddets backströmningsspjäll. När brandgaserna når en temperatur på 72 C stängs brandspjället. Svällmaterialet i brandspjället säkerställer att det sluter helt tätt. Värmeledning via brandskyddet absorberas av det isolerade höljet. Frånluftsskydd: På frånluftssidan sitter skyddet för de kalla brandgaserna i de celler där det inte brinner. Backströmningsskyddet förhindrar brandgaser att nå icke brandhärdade brandceller. När brandgaserna når en temperatur på 72 C stängs brandspjället. Svällmaterialet i brandspjället säkerställer att det sluter helt tätt. Värmeledning via brandskyddet absorberas av det isolerade höljet. FIRE Block förhindrar både kalla och varma brandgaser att spridas till andra brandceller i minst 60 minuter. FIRE Block innebär att man slipper bypassinstallationer i fläktrum, ingen rökdetekering, brandberäkningar eller isoleringskrav på varken individuella stick eller samlingsschakten. Totalt vinner man utrymme, kostnader och eventuella falsklarm från rökdetekteringen. Vid installation med FIRE Block krävs ingen bypass vid aggregatet. 05

6 HOME VENTILATION WISE Apartment WISE Apartment är ett behovsstyrt system utvecklat för flerbostadshus lämpligt både för renovering och nyproduktion. Lägenhetsvis styrning på luftkvalitet och fukttillskott medger energieffektivitet utan att göra avkall på inneklimatet. Lösningar såsom kanalkorsningar och brandskydd underlättar framkomligheten. Drift och underhåll underlättas genom en enkel övervakning och med servicepunkter utanför lägenheten. STANDARDERBJUDANDE Individuell temperaturmätning Integrerad brandlösning Självinjusterande don Ingen överföring av luft mellan lägenheter Energieffektivt vid låg belastning Bra inneklimat oavsett belastning. Övervakning och loggning på lägenhetsnivå Flöde [l/s] ,35 l/s/m 2 TILLVAL Momentan radonmätning Ersättningsluft vid drift av spiskåpa Kanalinklädnad 5 0 Vid stor belastning räcker inte rekommenderat flöde Flöde [l/s] ,35 l/s/m Under stora delar av dygnet behövs inte 0,35 l/s och m² utan vi kan vara energieffektiva. 06

7 Swegon en helhetsleverantör från aggregat till don Oavsett om det handlar om renovering, nyproduktion, konstant eller behovsstyrd ventilation kan Swegon erbjuda en paketerad helhetslösning. Förutsättningarna och därmed valmöjligheterna är många men med en bred produktflora hittar vi ofta en framkomlig väg. Montera och dölj kanaler i hall på ett snabbt och enkelt sätt Aggregat efter behov En unik brandlösning Spjäll och ljuddämpning Vinn bygghöjd med vår kanalkorsare Till och frånluftsdon Aggregat Takdon Brandskydd Spiskåpor Kanalkorsning Väggdon Ljuddämpare Kanalinklädnad Spjäll 07
