Swegon CASA 400M. Värmeåtervinningsaggregat med korsströms plattvärmeväxlare BOSTADSVENTILATION

Transkript

1 Swegon CASA 400M Värmeåtervinningsaggregat med korsströms plattvärmeväxlare Värmeåtervinningsaggregat med korsströms plattvärmeväxlare för villor, radhus och fritidsbostäder under 160 m². Även lämplig för renoveringsobjekt. Maximal luftmängd 100 l/s. Temperaturverkningsgraden cirka 60 %. Energieffektiva och tysta fläktar. Installeras i maskinrum, förråd, tvättstuga etc. Modulmått. Anslutning för cirkulationsluft. Styrning från aggregatet eller en separat kontrollpanel. BOSTADSVENTILATION

2 Tekniska data Allmänt Ventilationsaggregatet Swegon CASA 400M är konstruerat för radhus och villor, lämplig för både nybyggnad och renovering. Aggregatet har till- och frånluftsfläktar, till- och frånluftsfilter samt värmeåtervinning med en korsströms plattvärmeväxlare. Aggregatet kan antingen monteras på vägg eller i tak. Hölje Ytter- och innerhöljet är av plåt och i mellanrummet finns ljud- och värmeisolering. Aggregatet är pulverlackerat i vit färg (NCS S 0602-G) in- och utvändigt. För kontroll och service kan luckan öppnas genom att lossa frontens handskruvar. Luckbrytaren stänger av aggregatet automatiskt när luckan öppnas. Fläktar Aggregatet har inbyggda tysta AC-fläktar för växelström. El- och styrkablarna har snabbkontakter och fläktarna kan vid behov enkelt demonteras ur aggregatet. Filter Värmeväxlaren har grovfilter i klass G3 för ute- och frånluften. Dessutom finns ett finfilter i klass F7 för tilluften. Värmeväxlare Plattvärmeväxlaren som arbetar enligt korsströmsprincipen är tillverkad av aluminiumlameller. Luftflödena till värmeväxlaren och ut ur den passerar genom separata kanaler, vilket gör att dofter inte kan överföras. Värmeväxlaren demonteras enkelt ur aggregatet för kontroll och service. Swegon CASA 400M med frontluckan borttagen. Anslutning för cirkulationsluft Med hjälp av anslutningen för cirkulationsluft kan t.ex. brasvärme förflyttas till andra rum och man sparar el, när aggregatets luftvärmare för eftervärme förbrukar mindre effekt. På motsvarande sätt på sommaren kan t.ex. kyla från en luftvärmepump förflyttas till andra delar av bostaden. Förbigång sommartid Aggregatets inbyggda manuella förbigångsspjäll styr frånluften förbi värmeväxlaren när det inte finns behov av värme. Därmed får man sommartid in svalka utifrån för att friska upp bostaden. Frysskydd Värmeväxlaren är utrustad med en termostat för frysskydd. Om det finns risk för att värmeväxlaren ska frysa, stoppas tilluftsfläkten och den varma frånluften förhindrar påfrysning i värmeväxlaren. Eftervärme Som standardutrustning finns en elektrisk luftvärmare på 500 W för eftervärmning av tilluften efter värmeväxlaren. En ställbar termostat kopplar in luftvärmaren när tilluftens temperatur underskrider det inställda värdet. 2

3 Styrsystem Allmänt Ventilationsaggregatet styrs från en kontrollpanel med tre hastigheter, placerat på aggregatets nedre del. (Detta underlättar justering, om aggregatet placeras vid taket.) Kontrollpanelen kan flyttas till valfri plats med hjälp av den medföljande 12 m långa modularkabeln. Därmed kan aggregatet också styras från ett annat rum. Aggregatet styrs alltid från kontrollpanelen, det finns inte möjlighet att styra från det från en spiskåpa. Kontrollpanel Funktioner som kan väljas Kontrollpanelen har tre tryckknappar, med vilka ventilationseffekten väljs efter användningssituationen. Driftläge vid frånvaro (läge 1) När ingen vistas i bostaden kan ventilationen minskas från normalläget, om detta inte orsakar någon skada på byggnadskonstruktioner. Normaldrift (läge 2) Ventilationssystemet arbetar enligt den grundläggande dimensioneringen för bostaden. Kontrollpanelen sitter på aggregatet, men det kan flyttas till valfri plats med hjälp av den medföljande kabeln. Forcerad drift (läge 3) Matlagning, bastubad, duschning, torkning av tvätt, toalettbesök, gäster, förhöjd temperatur eller motsvarande situation kan orsaka behov av en effektivare ventilation än normalt. Detta genomförs genom att forcera ventilationen rent allmänt eller tillfälligt. Exempelvis hålls spiskåpans spjäll öppet medan matlagning pågår, annars är det stängt eller står i minimiläge. Om det finns ett inställbart luftdon i bastun, hålls detta stängt medan bastubad pågår och öppet under övrig tid. Braständningsomkopplare På kontrollpanelens nedre rad finns också en separat braständningsomkopplare, som stoppar aggregatets frånluftsfläkt. Med braständningsfunktionen skapas tillfälligt övertryck i bostaden, som gör det lättare att tända brasan. När braständningsfunktionen har aktiverats kan den inte avbrytas, utan funktionen är i drift under 10 minuter. 3

4 Tillvalsutrustning Aggregatets tillvalsutrustning Väggfäste Underlättar montering av aggregatet på vägg. Takmonteringsram Underlättar montering av aggregatet i tak. Monteringsram med diffusionsspärr Monteringsramen har en diffusionsspärr som förhindrar att fukt tränger in i isoleringen i vindsbjälklaget och att luft från vinden kommer ned i rummen. Bytesfiltersats Filtersatsen innehåller 1 st. PPI-20-filter, 1 st. G3-filter och 1 st. finfilter i klass F7. Monteringsram med diffusionsspärr Vattenlås Ljudlöst vattenlås för bortledning av ventilationsaggregatets kondensvatten. Bytesfilter Vattenlås 4

5 Tillvalsutrustning Systemprodukter Ventilationsaggregatet är en del av ett ekonomiskt och tilltalande ventilationssystem för bostaden. Swegon erbjuder en komplett serie produkter för bostadens ventilation. När alla komponenter kommer från samma leverantör, fungerar de säkert tillsammans och man kan välja korrekt dimensionerade produkter. Detta ger exempelvis möjlighet att styra ventilationsaggregatet från spiskåpan. Classic spiskåpa Spiskåpor De eleganta och praktiska spiskåporna har flera modelloch materialalternativ. Om man inte vill ansluta spiskåpan till ett ventilationsaggregat, väljer man en Design-spiskåpa och ansluter den till en takfläkt. Genomföringstätning för kanal Möjliggör en tät genomföring för till- och frånluftsdonens kanaler. Finns tillgängliga i satser om 5 st., i storlekarna 100, 125 och 160 mm. Takprodukter Takfläktar, avluftshuvar m.m. Ljuddämpare Roof takfläkt Till- och frånluftsdon Genomföringstätning Genomföringstätning Ljuddämpare Roof avluftshuv Roof takfläkt Monteringsram med diffusionsspärr Swegon CASA ventilationsaggregat Tilluftsdon Spiskåpa Frånluftsdon Tilluft Frånluft Uteluft Cirkulationsluft Avluft 5

6 Installation Aggregatet placeras på en valfri plats. Lämpliga montageplatser är tvättstuga, förråd etc. Temperaturen i utrymmet ska vara över +10 C. Avloppsröret för kondensvatten (på aggregatets undersida) ska förses med vattenlås och ledas till en golvbrunn eller motsvarande. Aggregatet monteras på väggen med ett väggfäste (tillval). Vid väggmontering måste konstruktionen kunna bära aggregatets vikt. En monteringsram (tillval) underlättar uppriktningen av kanalerna och med dess hjälp får man täta genomföringar genom vindsbjälklaget. Ventilationsaggregatet styrs från en kontrollpanel med tre hastigheter, placerat på aggregatets nedre del. Aggregatet styrs alltid från kontrollpanelen, det finns inte möjlighet att styra från det från en spiskåpa. Om cirkulationsluftsanslutningen inte används, ska den tätas. Tilluft Frånluft Uteluft Avluft Cirkulationsluft Monteringsexempel. Genomföringstätning Monteringsram med diffusionsspärr 400M Cirkulationsluft Vintertid Sommartid Luftvärmepump Vattenlås 6

7 400M 596 Torktumlare Tvättmaskin Väggfäste Exempel på montering i tvättstuga. Vid väggmontering fästs aggregatet i väggfästet inifrån, genom bakväggen. Individuella ventilationslösningar A. Bostadens till- och frånluftskanaler är anslutna till ventilationsaggregatet, placerat t.ex. i tvättstugan, som sköter bostadens till- och frånluftsventilation. Från spiskåpan leder en frånluftskanal till en separat takfläkt, som styrs från spiskåpan. A B. Ventilationsaggregatet, placerat t.ex. i tvättstugan, är anslutet till spiskåpan. Bostadens till- och frånluftsventilation styrs från aggregatet eller från en kontrollpanel placerad på annat håll i bostaden. B 7

8 Dimensionering Tilluftsflöde 400 Disponibelt tryck Pa 230 V V 160 V V 120 V V V Luftflöde l/s Av sju olika fläkthastigheter kan tre väljas genom att ändra elkopplingen. Till- och frånluftsfläktarna kan ha olika styrspänning. Frånluftsflöde 400 Disponibelt tryck Pa 230 V V 160 V V 120 V V 80 V Luftflöde l/s I kurvornas markerade delar är SFP-talet under 2,5 kw/m³/s. Effektförbrukning Total effekt W V V 160 V 140 V 120 V V 80 V Luftflöde l/s 8

9 Ljuddata Ljud till tilluftskanal Fläkthastighet Ljudeffektnivå i olika oktavband, L wokt, db Viktad ljudeffektnivå L WA, db(a) Ljud till frånluftskanal Fläkthastighet Ljudeffektnivå i olika oktavband, L wokt, db Viktad ljudeffektnivå L WA, db(a) Ljud till cirkulationsluftskanal Fläkthastighet Ljudeffektnivå i olika oktavband, L wokt, db Viktad ljudeffektnivå L WA, db(a) Ljudnivå till omgivningen Inställningsläge qv, l/s 27/27 44/44 63/63 LpA, db(a)

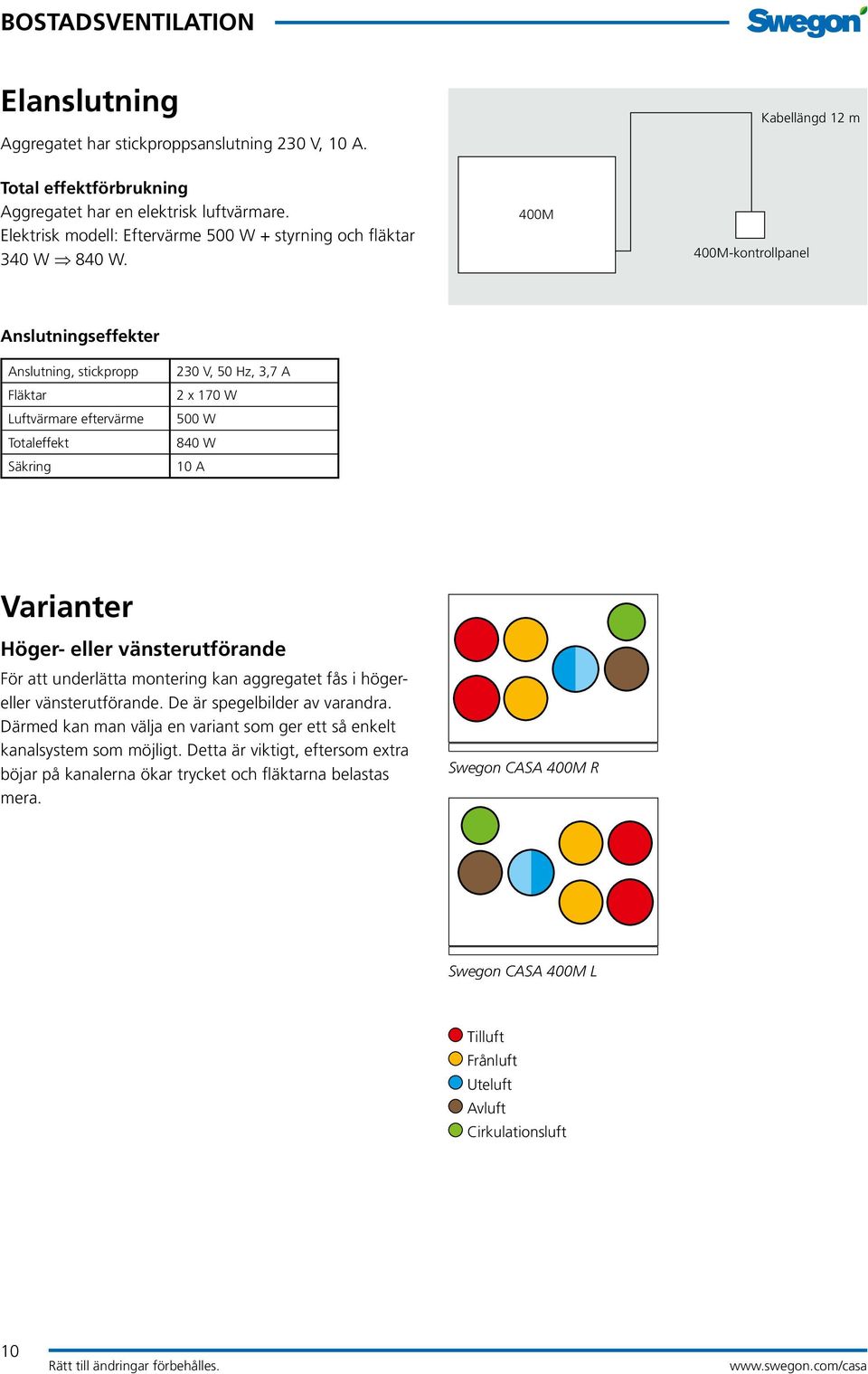

10 Elanslutning Aggregatet har stickproppsanslutning 230 V, 10 A. Total effektförbrukning Aggregatet har en elektrisk luftvärmare. Elektrisk modell: Eftervärme 500 W + styrning och fläktar 340 W 840 W. 400M Kabellängd 12 m 400M-kontrollpanel Anslutningseffekter Anslutning, stickpropp Fläktar Luftvärmare eftervärme Totaleffekt Säkring 230 V, 50, 3,7 A 2 x 170 W 500 W 840 W 10 A Varianter Höger- eller vänsterutförande För att underlätta montering kan aggregatet fås i högereller vänsterutförande. De är spegelbilder av varandra. Därmed kan man välja en variant som ger ett så enkelt kanalsystem som möjligt. Detta är viktigt, eftersom extra böjar på kanalerna ökar trycket och fläktarna belastas mera. Swegon CASA 400M R Swegon CASA 400M L Tilluft Frånluft Uteluft Avluft Cirkulationsluft 10

11 Måttuppgifter Swegon CASA 400M R Swegon CASA 400M L Kanalanslutningar Tilluft 125 Frånluft 125 Uteluft 125 Avluft 125 Cirkulationsluft

12 Specifikation Ventilationsaggregat Swegon CASA 400M R (högerutförande) L (vänsterutförande) 10241P Styrning Aggregatet styrs från en kontrollpanel med tre hastigheter, placerat på aggregatets nedre del. Kontrollpanelen kan flyttas till valfri plats med hjälp av den medföljande 12 m långa modularkabeln. Systemprodukter Spiskåpor Till- och frånluftsdon Ljuddämpare Takfläktar och avluftshuvar Genomföringstätning för kanal, 5 st. per paket 100 mm 125 mm 160 mm 102LT10 102LT12 102LT16 Tillvalsutrustning Takmonteringsram R Takmonteringsram L Vattenlås Monteringsram med diffusionsspärr (R/L) Filterbytessats 1 st. G3 + 1 st. F7 +1 st. PPI KL 1024KAP 102VL1 1023YP 1023SS 12
