Värmeåtervinningsaggregat ILOX 89

Transkript

1 Värmeåtervinningsaggregat ILOX 89 Värmeåtervinningsaggregat ILOX 89 återvinner energi ur frånluften via en effektiv motströmsvärmeväxlare. Aggregatet är utrustat med Fläkt Woods styrsystem Curo som kompletteras med en grafisk kontrollpanel Curo Touch (beställs separat). ILOX 89 är främst avsett för bostäder och mindre lokaler med placering i varmt utrymme. Det har alla anslutningar uppåt och placeras på vägg eller på en stadig hylla. Levereras med 2 meter anslutningskabel för kontrollpanel. Aggregatet kan fås med en 5:e stos för anslutning av spiskåpa. Energibesparing ILOX 89 är ett energieffektivt värmeåtervinningsaggregat vilket säkerställer en låg energiförbrukning. Besparingen uppnås genom den effektiva motströmsvärmeväxlaren som är försedd med en behovsstyrd avfrostningsfunktion. Användandet av högeffektiva EC-motorer vars energiförbrukning enligt mätningar endast är 5-6% av motsvarande växelströmsmotorers bidrar också till energibesparingen. Flödesdiagram ILOX 89 Produktfakta Rekommenderas för bostadsytor upp till m² (75 l/s) Årsverkningsgrad upp till 7% Motströmsvärmeväxlare Termo Ice, behovsstyrd avfrostning Högeffektiva EC-motorer Individuellt justerbara fläktar Filter, klass F7/G3 Modbus RS485 Grafisk kontrollpanel Curo Touch (beställs separat) VVS AMA-kod QAB Produktkod exempel: ILOX l/s Fläkt Woods 9342 SE Rätt till ändringar förbehålles.

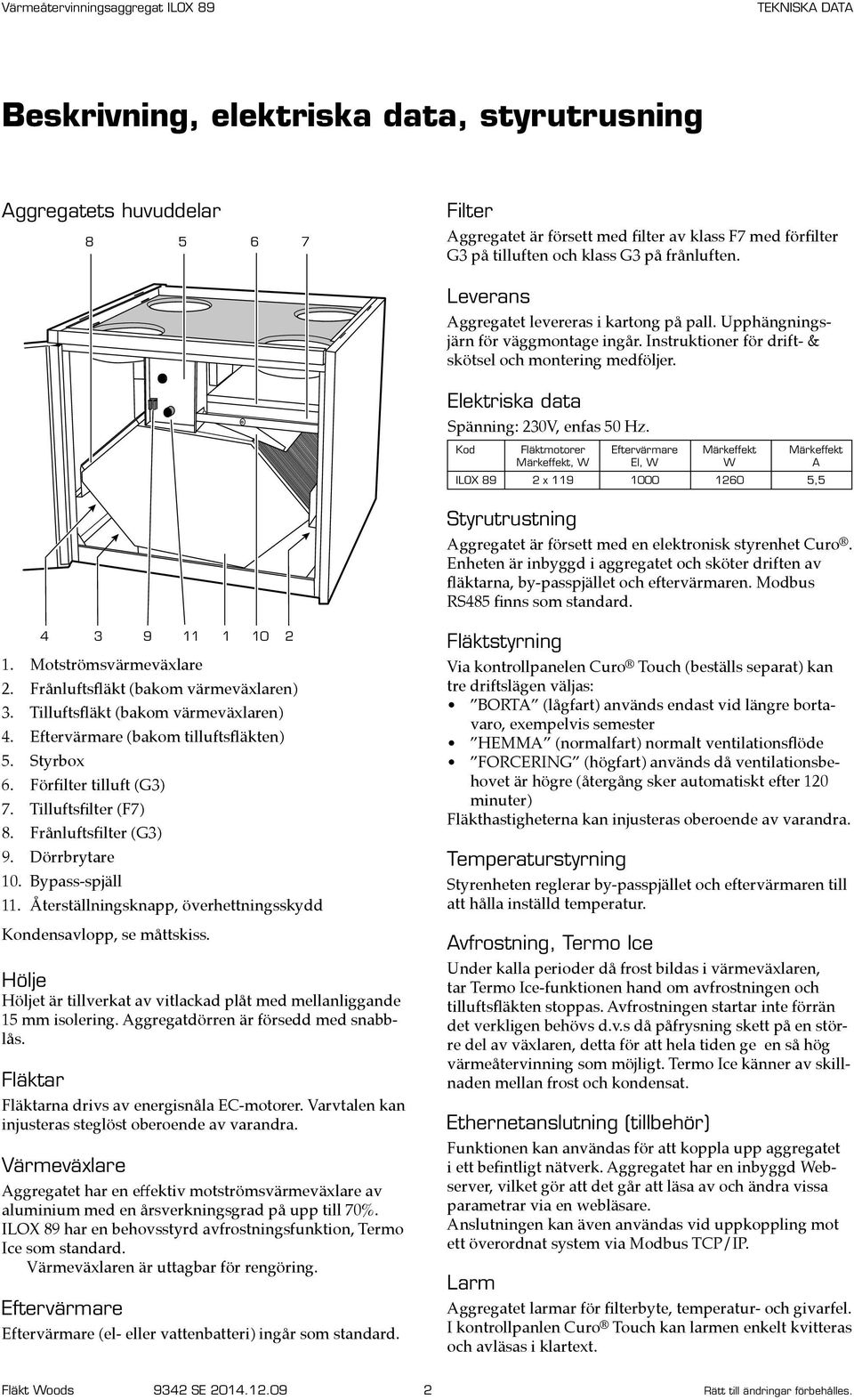

2 Beskrivning, elektriska data, styrutrusning Aggregatets huvuddelar Filter Aggregatet är försett med filter av klass F7 med förfilter G3 på tilluften och klass G3 på frånluften. Leverans Aggregatet levereras i kartong på pall. pphängningsjärn för väggmontage ingår. Instruktioner för drift- & skötsel och montering medföljer. Elektriska data Spänning: 23V, enfas 5 Hz. Kod Fläktmotorer Eftervärmare Märkeffekt Märkeffekt Märkeffekt, W El, W W A ILOX 89 2 x ,5 Styrutrustning Aggregatet är försett med en elektronisk styrenhet Curo. Enheten är inbyggd i aggregatet och sköter driften av fläktarna, by-passpjället och eftervärmaren. Modbus RS485 finns som standard Motströmsvärmeväxlare 2. Frånluftsfläkt (bakom värmeväxlaren) 3. Tilluftsfläkt (bakom värmeväxlaren) 4. Eftervärmare (bakom tilluftsfläkten) 5. Styrbox 6. Förfilter tilluft (G3) 7. Tilluftsfilter (F7) 8. Frånluftsfilter (G3) 9. Dörrbrytare 1. Bypass-spjäll Återställningsknapp, överhettningsskydd Kondensavlopp, se måttskiss. Hölje Höljet är tillverkat av vitlackad plåt med mellanliggande 15 mm isolering. Aggregatdörren är försedd med snabblås. Fläktar Fläktarna drivs av energisnåla EC-motorer. Varvtalen kan injusteras steglöst oberoende av varandra. Värmeväxlare Aggregatet har en effektiv motströmsvärmeväxlare av aluminium med en årsverkningsgrad på upp till 7%. ILOX 89 har en behovsstyrd avfrost nings funktion, Termo Ice som standard. Värmeväxlaren är uttagbar för rengöring. Eftervärmare Eftervärmare (el- eller vattenbatteri) ingår som standard. Fläktstyrning Via kontrollpanelen Curo Touch (beställs separat) kan tre driftslägen väljas: BORTA (lågfart) används endast vid längre bortavaro, exempelvis semester HEMMA (normalfart) normalt ventilationsflöde FORCERING (högfart) används då ventilationsbehovet är högre (återgång sker automatiskt efter 12 minuter) Fläkthastigheterna kan injusteras oberoende av varandra. Temperaturstyrning Styrenheten reglerar by-passpjället och eftervärmaren till att hålla inställd temperatur. Avfrostning, Termo Ice nder kalla perioder då frost bildas i värmeväxlaren, tar Termo Ice-funktionen hand om avfrostningen och tilluftsfläkten stoppas. Avfrostningen startar inte förrän det verkligen behövs d.v.s då påfrysning skett på en större del av växlaren, detta för att hela tiden ge en så hög värmeåtervinning som möjligt. Termo Ice känner av skillnaden mellan frost och kondensat. Ethernetanslutning (tillbehör) Funktionen kan användas för att koppla upp aggregatet i ett befintligt nätverk. Aggregatet har en inbyggd Webserver, vilket gör att det går att läsa av och ändra vissa parametrar via en webläsare. Anslutningen kan även användas vid uppkoppling mot ett överordnat system via Modbus TCP/IP. Larm Aggregatet larmar för filterbyte, temperatur- och givarfel. I kontrollpanlen Curo Touch kan larmen enkelt kvitteras och avläsas i klartext. Fläkt Woods 9342 SE Rätt till ändringar förbehålles.

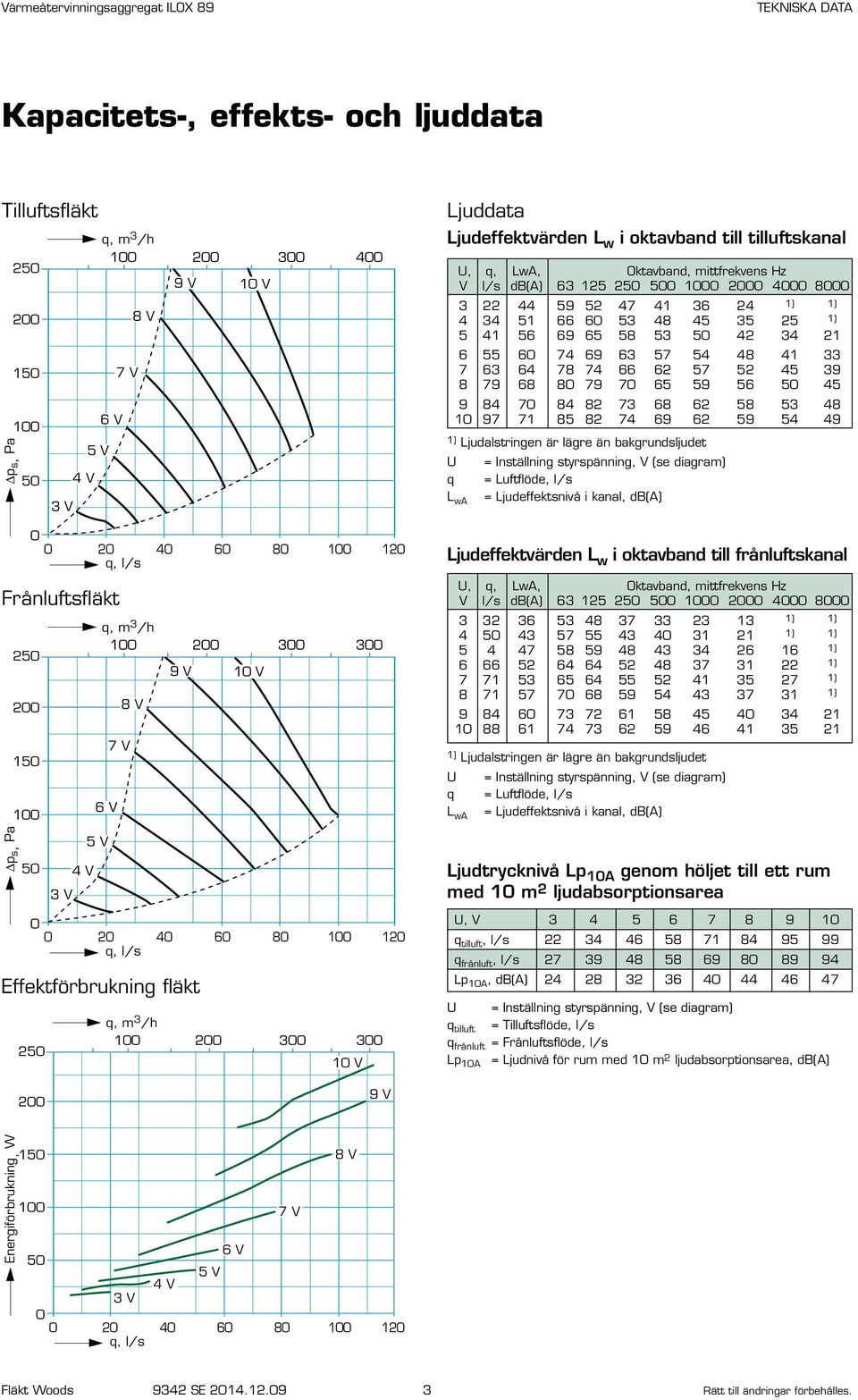

3 Kapacitets-, effekts- och ljuddata Tilluftsfläkt V 1 V p s, Pa 5 4 V Frånluftsfläkt V 1 V p s, Pa 5 4 V Effektförbrukning fläkt V Ljuddata Ljudeffektvärden L w i oktavband till tilluftskanal, q, LwA, Oktavband, mittfrekvens Hz V l/s db(a) ) 1) ) ) Ljudalstringen är lägre än bakgrundsljudet q L wa = Inställning styrspänning, V (se diagram) = Luftflöde, l/s = Ljudeffektsnivå i kanal, db(a) Ljudeffektvärden L w i oktavband till frånluftskanal, q, LwA, Oktavband, mittfrekvens Hz V l/s db(a) ) 1) ) 1) ) ) ) ) ) Ljudalstringen är lägre än bakgrundsljudet q L wa = Inställning styrspänning, V (se diagram) = Luftflöde, l/s = Ljudeffektsnivå i kanal, db(a) Ljudtrycknivå Lp 1A genom höljet till ett rum med 1 m 2 ljudabsorptionsarea, V q tilluft, l/s q frånluft, l/s Lp 1A, db(a) = Inställning styrspänning, V (se diagram) q tilluft = Tilluftsflöde, l/s q frånluft = Frånluftsflöde, l/s Lp 1A = Ljudnivå för rum med 1 m 2 ljudabsorptionsarea, db(a) 9 V Energiförbrukning, W 5 4 V Fläkt Woods 9342 SE Rätt till ändringar förbehålles.

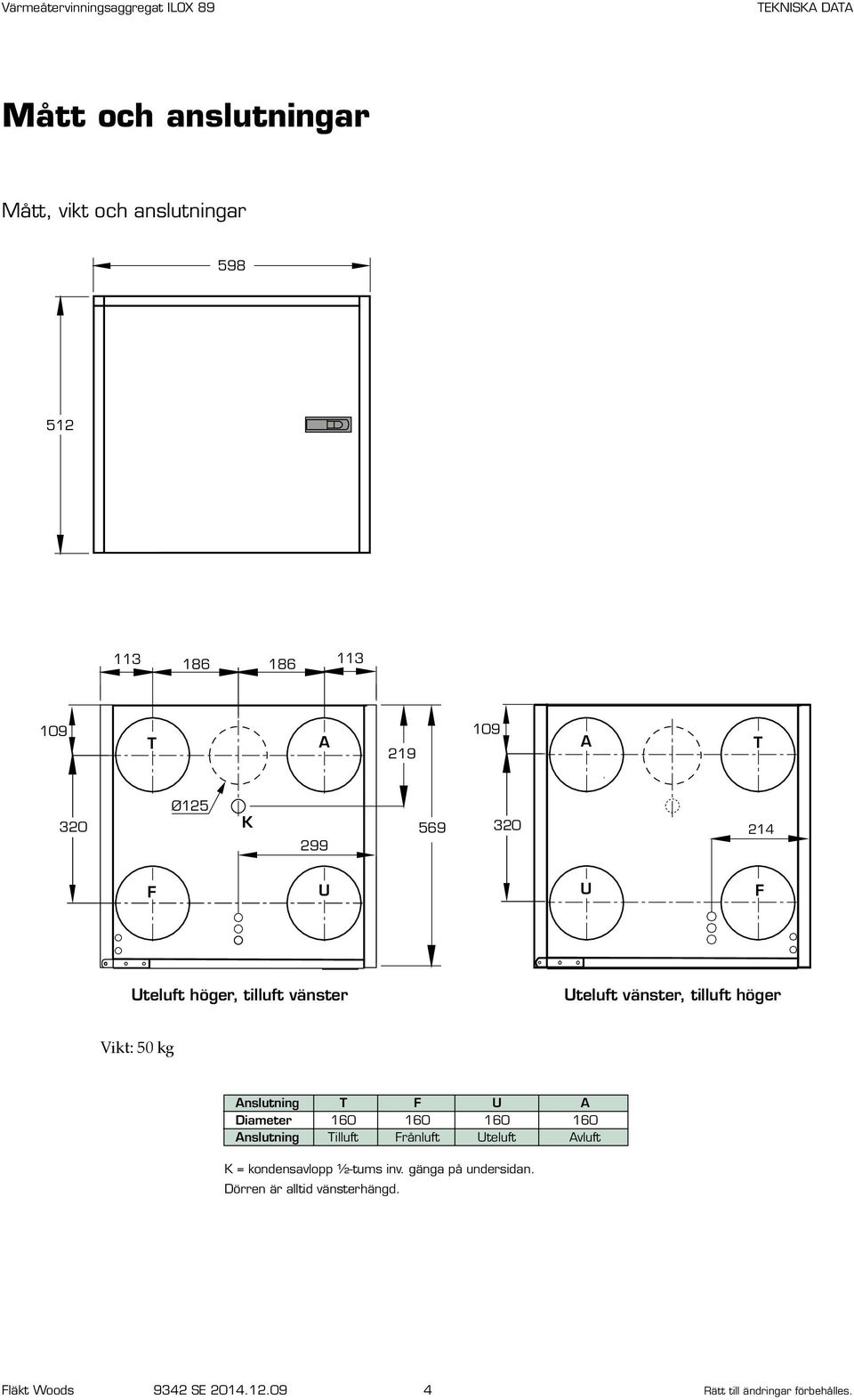

4 Mått och anslutningar Mått, vikt och anslutningar T A A T 32 Ø125 K F F teluft höger, tilluft vänster teluft vänster, tilluft höger Vikt: 5 kg Anslutning T F A Diameter Anslutning Tilluft Frånluft teluft Avluft K = kondensavlopp ½-tums inv. gänga på undersidan. Dörren är alltid vänsterhängd. Fläkt Woods 9342 SE Rätt till ändringar förbehålles.

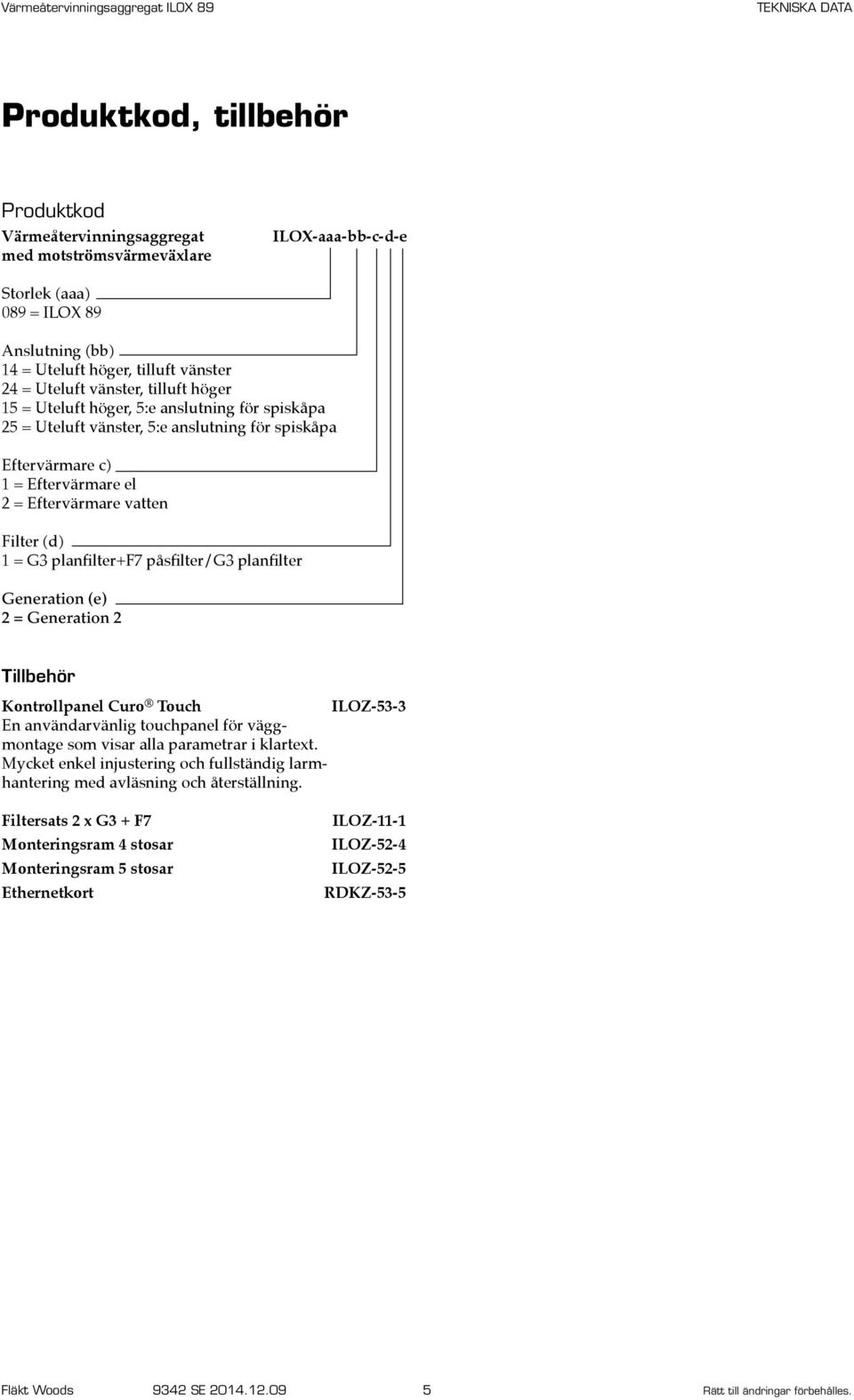

5 Produktkod, tillbehör Produktkod Värmeåtervinningsaggregat med motströmsvärmeväxlare ILOX-aaa-bb-c-d-e Storlek (aaa) 89 = ILOX 89 Anslutning (bb) 14 = teluft höger, tilluft vänster 24 = teluft vänster, tilluft höger 15 = teluft höger, 5:e anslutning för spiskåpa 25 = teluft vänster, 5:e anslutning för spiskåpa Eftervärmare c) 1 = Eftervärmare el 2 = Eftervärmare vatten Filter (d) 1 = G3 planfilter+f7 påsfilter/g3 planfilter Generation (e) 2 = Generation 2 Tillbehör Kontrollpanel Curo Touch ILOZ-53-3 En användarvänlig touchpanel för väggmontage som visar alla parametrar i klartext. Mycket enkel injustering och fullständig larm - hantering med avläsning och återställning. Filtersats 2 x G3 + F7 Monteringsram 4 stosar Monteringsram 5 stosar Ethernetkort ILOZ-11-1 ILOZ-52-4 ILOZ-52-5 RDKZ-53-5 Fläkt Woods 9342 SE Rätt till ändringar förbehålles.
