EXVENT LTR-7 AC TEKNISK INFORMATION

Transkript

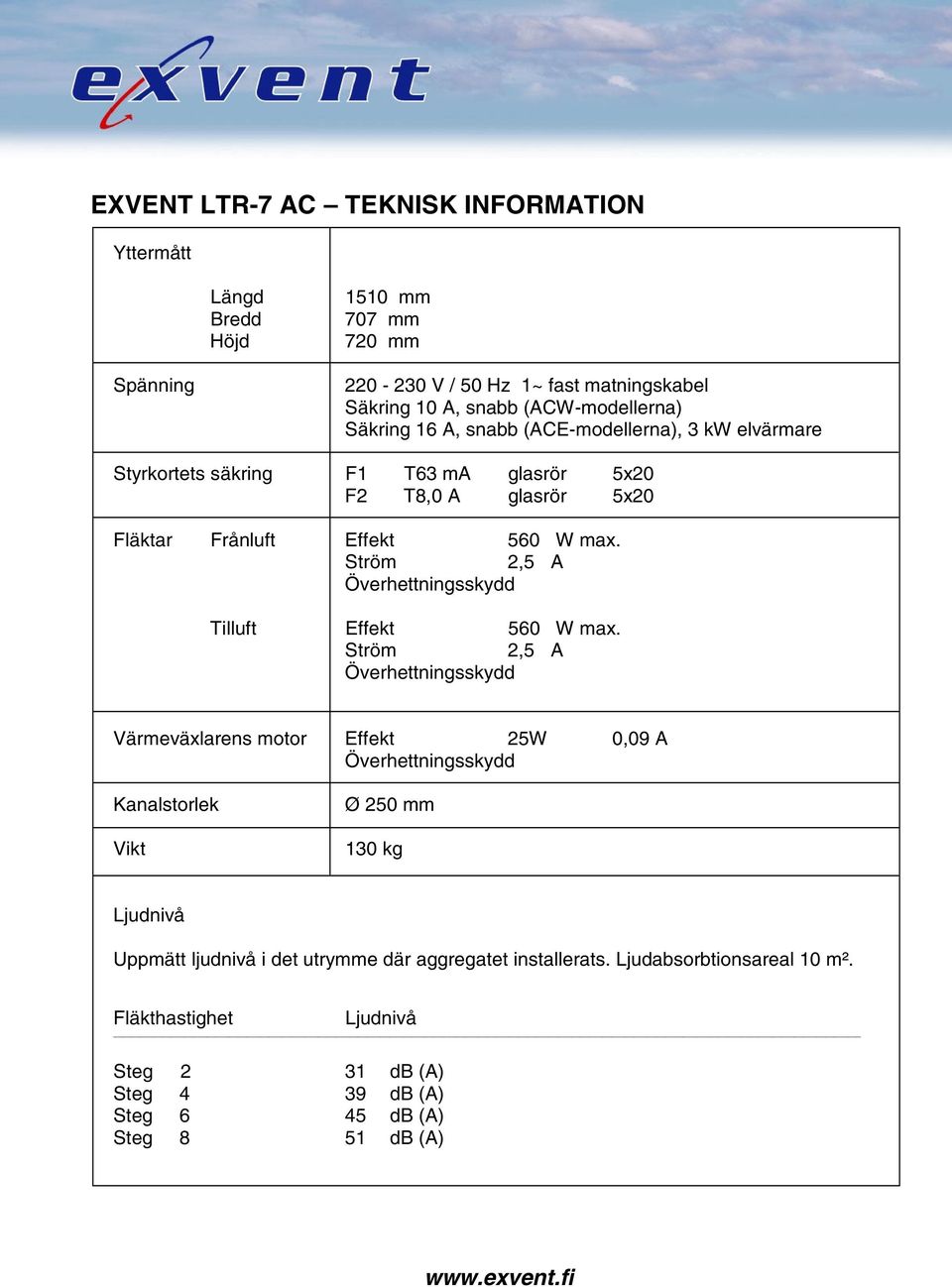

1 EXVENT LTR-7 AC TEKNISK INFORMATION Yttermått Längd Bredd Höjd 1510 mm 707 mm 720 mm Spänning V / 50 Hz 1~ fast matningskabel Säkring 10 A, snabb (ACW-modellerna) Säkring 16 A, snabb (ACE-modellerna), 3 kw elvärmare Styrkortets säkring F1 T63 ma glasrör 5x20 F2 T8,0 A glasrör 5x20 Fläktar Frånluft Effekt 560 W max. Ström 2,5 A Överhettningsskydd Tilluft Effekt 560 W max. Ström 2,5 A Överhettningsskydd Värmeväxlarens motor Effekt 25W 0,09 A Överhettningsskydd Kanalstorlek Vikt Ø 250 mm 130 kg Ljudnivå Uppmätt ljudnivå i det utrymme där aggregatet installerats. Ljudabsorbtionsareal 10 m². Fläkthastighet Ljudnivå Steg 2 31 db (A) Steg 4 39 db (A) Steg 6 45 db (A) Steg 8 51 db (A)

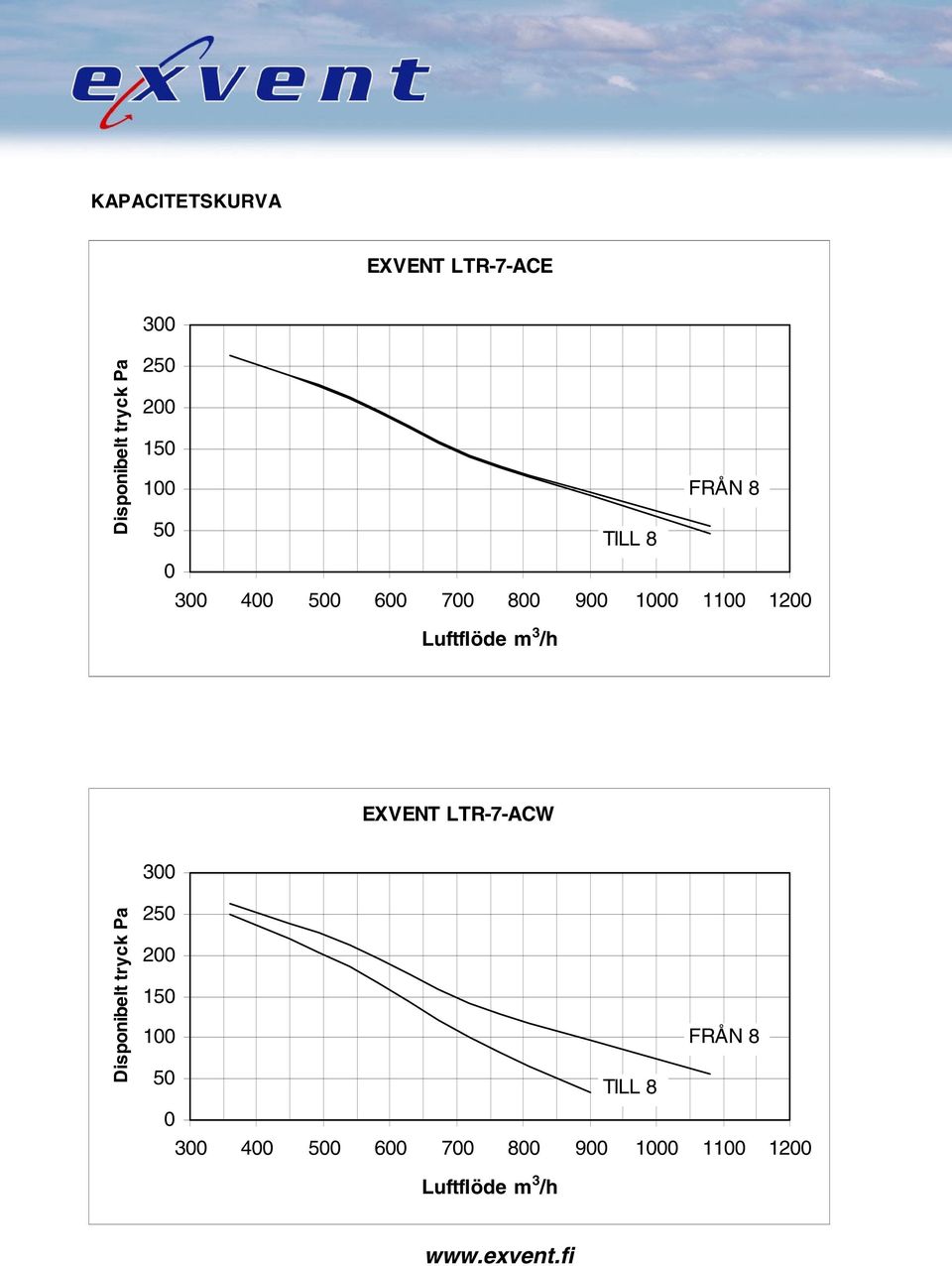

2 KAPACITETSKURVA EXVENT LTR-7-ACE 300 Disponibelt tryck Pa FRÅN 8 50 TILL Luftflöde m 3 /h EXVENT LTR-7-ACW 300 Disponibelt tryck Pa FRÅN 8 50 TILL Luftflöde m 3 /h

3

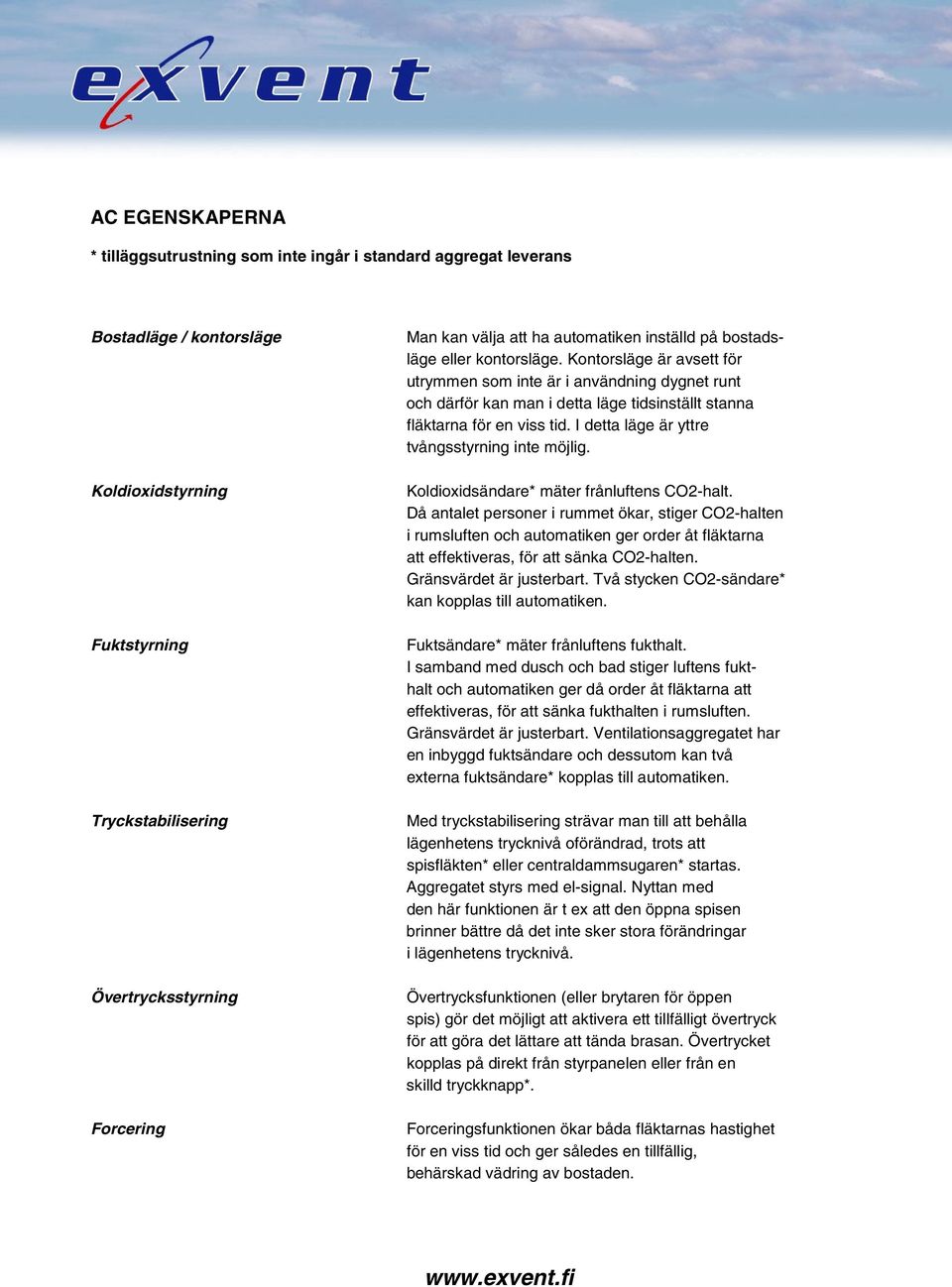

4 AC EGENSKAPERNA * tilläggsutrustning som inte ingår i standard aggregat leverans Bostadläge / kontorsläge Koldioxidstyrning Fuktstyrning Tryckstabilisering Övertrycksstyrning Forcering Man kan välja att ha automatiken inställd på bostadsläge eller kontorsläge. Kontorsläge är avsett för utrymmen som inte är i användning dygnet runt och därför kan man i detta läge tidsinställt stanna fläktarna för en viss tid. I detta läge är yttre tvångsstyrning inte möjlig. Koldioxidsändare* mäter frånluftens CO2-halt. Då antalet personer i rummet ökar, stiger CO2-halten i rumsluften och automatiken ger order åt fläktarna att effektiveras, för att sänka CO2-halten. Gränsvärdet är justerbart. Två stycken CO2-sändare* kan kopplas till automatiken. Fuktsändare* mäter frånluftens fukthalt. I samband med dusch och bad stiger luftens fukthalt och automatiken ger då order åt fläktarna att effektiveras, för att sänka fukthalten i rumsluften. Gränsvärdet är justerbart. Ventilationsaggregatet har en inbyggd fuktsändare och dessutom kan två externa fuktsändare* kopplas till automatiken. Med tryckstabilisering strävar man till att behålla lägenhetens trycknivå oförändrad, trots att spisfläkten* eller centraldammsugaren* startas. Aggregatet styrs med el-signal. Nyttan med den här funktionen är t ex att den öppna spisen brinner bättre då det inte sker stora förändringar i lägenhetens trycknivå. Övertrycksfunktionen (eller brytaren för öppen spis) gör det möjligt att aktivera ett tillfälligt övertryck för att göra det lättare att tända brasan. Övertrycket kopplas på direkt från styrpanelen eller från en skilld tryckknapp*. Forceringsfunktionen ökar båda fläktarnas hastighet för en viss tid och ger således en tillfällig, behärskad vädring av bostaden.

5 Över tid-styrning Konstant tryck Effektbegränsning Kylåtervinning Avfrostning av värmeåtervinningen Värmeåtervinningens verkningsgrad Konstant tilluftstemperatur Konstant rumstemperatur Konstant frånluftstemperatur Då automatiken är inställd på kontorsläge och har stängt aggregatet för dagen kan man koppla på övertid (=starta aggregatet igen för en viss tid) antingen från styrpanelen eller från en tryckknapp*. Till automatiken kan kopplas två tryck-differenssändare*. De mäter trycket i till- och frånluftskanalerna och trycket behålles konstant genom att vid behov ändra på fläkthastigheterna. Nyttan med den här funktionen är att ventilationen alltid är just så effektiv som man önskar. Värmeåtervinningen kan avbrytas sommartid, ifall uteluftens temperatur överskrider det inprogrammerade gränsvärdet (valbart C). Under effektbegränsningen sommartid roterar värmeväxlaren hela tiden, då uteluftens temperatur är mer än 3 C högre än inneluftens temperatur. Då återvinner värmeväxlaren svalka ur inneluften. Exvents aggregat fryser endast i extrema förhållanden. Automatiken erbjuder dock en möjlighet till frysskydd av värmeåtervinningen. För att förhindra att värmeväxlaren fryser, periodiseras tilluftfläktens gång på basen av frånluftens temperatur och fukthalt samt uteluftens temperatur. Frysskyddet kan kopplas bort. Tilluftens värmeåtervinningsgrad visas i procent på styrpanelen. Automatiken reglerar tilläggsvärme eller -kyla på basen av den information som tilluftens temperaturgivare lämnar, för att behålla tilluftens temperatur jämn. Automatiken reglerar tilläggsvärme eller -kyla på basen av den information som styrpanelens temperaturgivare lämnar, för att behålla temperaturen i rummet jämn. Automatiken reglerar tilläggsvärme eller -kyla på basen av den information som frånluftens temperaturgivare lämnar, för att behålla frånluftens temperatur jämn.

6 Sommarnattkyla Överhettningsskydd för elbatteriet (ACE) Frysskydd för vattenbatteriet (ACW) Spjällmotorstyrning Service- och felalarm Styrning med veckour Fjärrstyrning från flere punkter Språkalternativ På sommaren är det nattetid möjligt att sänka rumstemperaturen genom att ta in sval nattluft. Vid sommarnattkyla är den eventuella egentliga kylningen, värmeåtervinningen och värmen bortkopplade. Ekonomisk kyla! En termostat kontrollerar elbatteriets temperatur. Om temperaturen blir för hög, bryts elmatningen till batteriet, men fläktarna förblir på. Elmatningen till batteriet kopplas automatiskt på, då temperaturen sjunkit. Kvitteringen av överhettningsskyddet är manuell. Vid risk för att vattenbatteriet fryser, stannar automatiken fläktarna och ger ett felalarm. Frysskyddet kan styras med returvattengivare eller genom att mäta tilluftens och uteluftens temperatur. Automatiken möjliggör styrning av eventuella spjällmotorer* så att spjällen är öppna när fläktarna är igång. ACW-aggregatens spjällmotorer bör ha fjäderåtergång och vara spänningslösa när spjällen är stängda medan ACE-modellerna p.g.a. brandrisk inte får ha spjäll med fjäderåtergång, utan bör ha spjäll med elektrisk återgång. Automatiken påminner om filterbyte och larmar vid störningar i värmeåtervinningen, avvikande temperaturer samt om överhettningsskyddet för elvärmen eller frysskyddet för vattenbatteriet löser ut. Veckouret är ett tidsprogram där man kan programera fläktarna att gå på en viss hastighet, en viss dag, vid ett visst klockslag. Man kan t ex välja att sänka fläkthastigheten på vardagar mellan kl 8.00 och 16.00, då ingen är hemma. Med tidsprogrammet kan man göra fem olika programkombinationer. Automatiken möjliggör fjärrstyrning av aggregatet från fyra styrpaneler. En panel ingår i standard leverans. Styrpanelen har följande språkalternativ: finska, svenska, engelska, estniska och tyska.

7 Möjlighet till bergskyla Exvent aggregat med AC-automatik kan även utrustas med CG-(Cooling Geo)automatik. Cooling Geo eller bergskyla betyder att man vid tillämpning av värmepump, sommartid använder den svala vätskan som cirkulerar i jordkretsen, för att kyla ner tilluften.
