1 Passivhusproduktion Flerbostadshus Lågenergi Albert Boqvist Teknisk Specialist NCC Construction Sverige AB

2 Upplägg Bakgrund Passivhuskonceptet och dess påverkan på byggprocessen NCCs agerande Teknisk plattform Aktivt projektstöd Uppföljning NCC Construction Sverige AB, Albert Boqvist,

3 Passivhuskonceptet Effektkrav på uppvärmning Kräver reducerade värmeförluster Lufttäthet 0,3 l/(s,m2) Fönster max U-värde 0,9 W/(m2,K) Dimensionerande utomhustemperatur 1200 W (värmer 120m2 den kallaste dagen...) 20 C Dimensionerande inomhustemperatur NCC Construction Sverige AB, Albert Boqvist,

4 Hur påverkas byggproduktionen av passivhuskonceptet? Intervjuer med platschefer från passivhusprojekt inom Sverige. Oxtorget, Värnamo (NCC) Seglet, Karlstad (Skanska) Karl Johans väg, Frillesås (Sätila Bygg) Hamnhuset, Göteborg (NCC) Misteröd, Uddevalla (Skanska) Vargbroskolan, Storfors (NCC) NCC Construction Sverige AB, Albert Boqvist,

5 Slutsatser från förstudie Passivhus ställer höga krav på noggrant utförande Högkvalitativt hantverkskunnande är nödvändigt, vilket är svårt att uppnå i en tidseffektiv produktionsprocess Stark fokus på energi inom projekten och mindre på produktionsvänlighet Unika lösningar Byggkostnaden var högre. Huvudsakligen p.g.a. ökade arbetstimmar och ej p.g.a. ökad materialvolym NCC Construction Sverige AB, Albert Boqvist,

6 Exempel på vad som har gått fel Stafettliknande projektering Suboptimerade system och lösningar Ömtåliga lösningar Mycket planering och förberedelse gjordes på plats efter att produktionen hade startat Bristande kunskap om energiprestanda Förståelsen för konceptet underskattades NCC Construction Sverige AB, Albert Boqvist,

7 Exempel på framgångsfaktorer Tidigt deltagande av produktionspersonal gav produktionsvänliga lösningar. En mer integrerad byggprocess där alla aspekter tagits in i designen Väl förberedd och planerad produktion (utbildning, prototyper etc.) Bättre kommunikation/information och bättre lagkänsla Planerade och tidiga kvalitetskontroller Delegerat ledarskap NCC Construction Sverige AB, Albert Boqvist,

8 NCCs agerande - Teknisk plattform Fördela utvecklingskostnaden på fler projekt Undvik uppfinna hjulet i projekt. Återupprepa Erbjud nästa projekt att ta över där föregående slutade Utveckling av Teknisk Plattform Projekt X1 Projekt X2 Projekt X3 NCC Construction Sverige AB, Albert Boqvist,

9 Innehållet Dessa är dock endast en komplettering till vår traditionella bostadsplattform. Typritningar klimatskal. Putsad fasad och tegelfasad Metodanvisningar Styrande projekteringskrav Installationer Styrande projekteringskrav - Bygg NCC Construction Sverige AB, Albert Boqvist,

10 Avgränsningar I denna första version ett stort fokus på klimatskal (Bygg) Flerbostadshus med stomme av betong och stålpelare Enkel geometrisk utformning NCC Construction Sverige AB, Albert Boqvist,

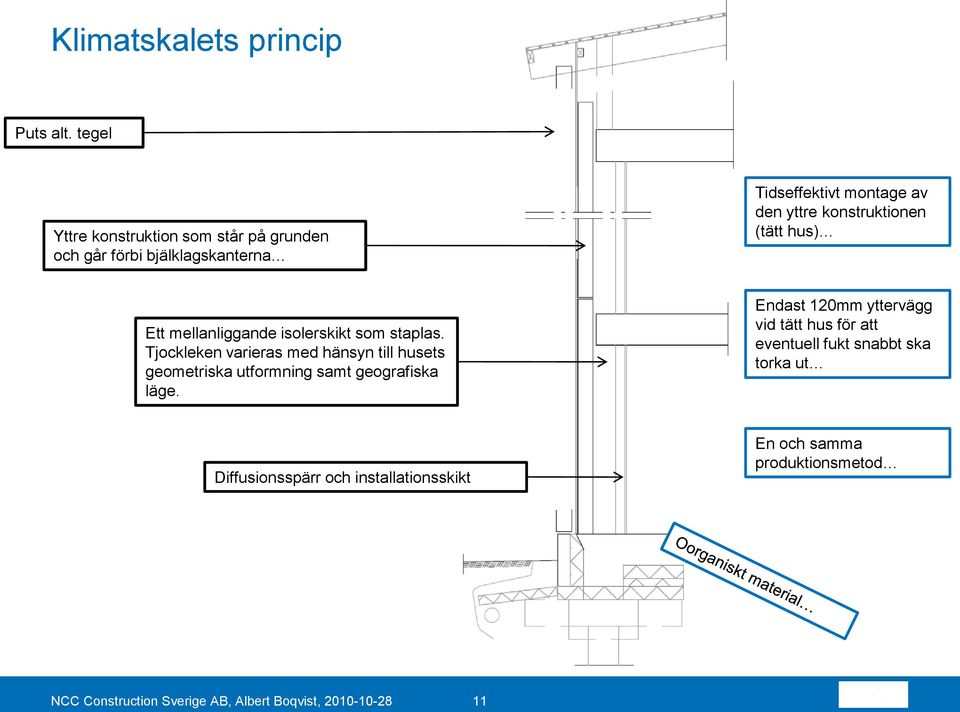

11 Klimatskalets princip Puts alt. tegel Yttre konstruktion som står på grunden och går förbi bjälklagskanterna Tidseffektivt montage av den yttre konstruktionen (tätt hus) Ett mellanliggande isolerskikt som staplas. Tjockleken varieras med hänsyn till husets geometriska utformning samt geografiska läge. Endast 120mm yttervägg vid tätt hus för att eventuell fukt snabbt ska torka ut Diffusionsspärr och installationsskikt En och samma produktionsmetod NCC Construction Sverige AB, Albert Boqvist,

12 Vilka delar behövs kompletteras? Genomgång NCC Construction Sverige AB, Albert Boqvist,

13 Grunden 2 stycken varianter Generellt mer isolering Beräknad köldbryggeeffekt Sula/pålplint lokalt under pelare NCC Construction Sverige AB, Albert Boqvist,

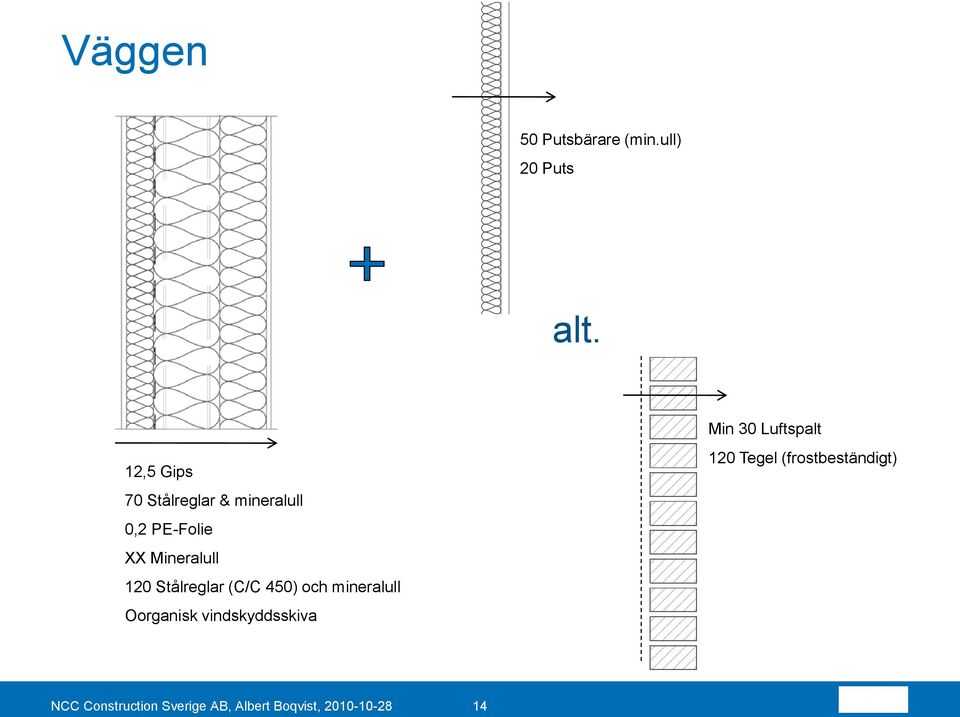

14 Väggen 50 Putsbärare (min.ull) 20 Puts alt. 12,5 Gips 70 Stålreglar & mineralull 0,2 PE-Folie XX Mineralull 120 Stålreglar (C/C 450) och mineralull Oorganisk vindskyddsskiva Min 30 Luftspalt 120 Tegel (frostbeständigt) NCC Construction Sverige AB, Albert Boqvist,

15 Yttre konstruktionen NCC Construction Sverige AB, Albert Boqvist,

16 Det mellanliggande skiktet NCC Construction Sverige AB, Albert Boqvist,

17 Installationsskiktet NCC Construction Sverige AB, Albert Boqvist,

18 Bilder på fönsterdetaljer från Beckombergaprojektet NCC Construction Sverige AB, Albert Boqvist,

19 Exempel på värmegenomgångskoefficienter Puts XX [mm] U [W/m2K] XX Puts Tegel 120 0,11 0, ,10 0,11 Tegel 170 0,09 0,10 NCC Construction Sverige AB, Albert Boqvist,

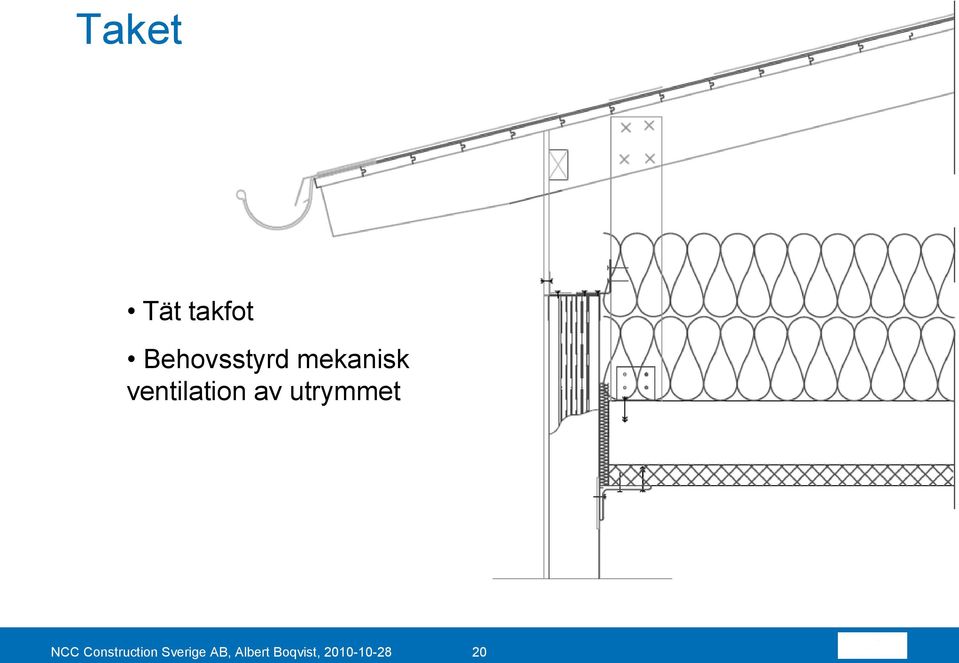

20 Taket Tät takfot Behovsstyrd mekanisk ventilation av utrymmet NCC Construction Sverige AB, Albert Boqvist,

21 Aktivt projektstöd från plattformens ägare + allt traditionellt projektstöd Motivera och informera om plattformen i början av nya projekt. Bollplank Länka vidare till rätt person Helhetsperspektivet Efter (och under) projektet direkt föra tillbaka erfarenheter Utveckling av Teknisk Plattform Projekt X1 Projekt X2 Projekt X3 Projekt X4 NCC Construction Sverige AB, Albert Boqvist,

22 Uppföljning av projekten Produktionsvänlighet Energiprestanda Kund (Brukaren) Fukttillstånd i ytterväggar och tak Via projektstödet Via standardiserade rutiner med tydliga anvisningar NCC Construction Sverige AB, Albert Boqvist,

23 NCC Construction Sverige AB, Albert Boqvist,
