Kenneth Sandin Byggnadsmaterial. Putsade fasader var står vi nu?

Transkript

1 Kenneth Sandin Byggnadsmaterial Putsade fasader var står vi nu? Regelväggar med utvändig puts

2 Vanligaste systemet fram till 2007 Puts på isolering

3 År 80-talet Mängd byggd fasadyta med fasadsystemet Ovanligt kvm fasadyta 90 % mineralull 10 % cellplast kvm fasadyta 90 % mineralull 10 % cellplast ,5 miljoner kvm fasadyta 80 % mineralull 20 % cellplast miljoner kvm fasadyta 70 % mineralull 30 % cellplast ,5 miljoner kvm fasadyta/år 50 % mineralull 50 % cellplast

4 Bygg & Teknik 1/07 Skadorna är orsakade av inträngande vatten vid brister i fasaden i anslutning till infästningar av balkonger, fönster etc

5 SLUTSATS I ARTIKELN.konstruktionen med puts på träregelvägg utan luftspalt är en högriskkonstruktion med hänsyn till fukt och bör fasas ut.

6 Göteborgs-Posten 18 maj 2007

7 DN 29 maj 2007

8 En känslig vägg Relativt tät utsida (puts på styv isolering på gipsskiva) Tät insida (plastfolie)

9 Om vatten kommer in tar det lång tid att torka ut väggen Var kommer vattnet in???

10 Bygg & Teknik 1/07 Skadorna är orsakade av inträngande vatten vid brister i fasaden i anslutning till infästningar av balkonger, fönster etc

11 Anslutning mot fönsterbleck

12 Angrepp under fönster

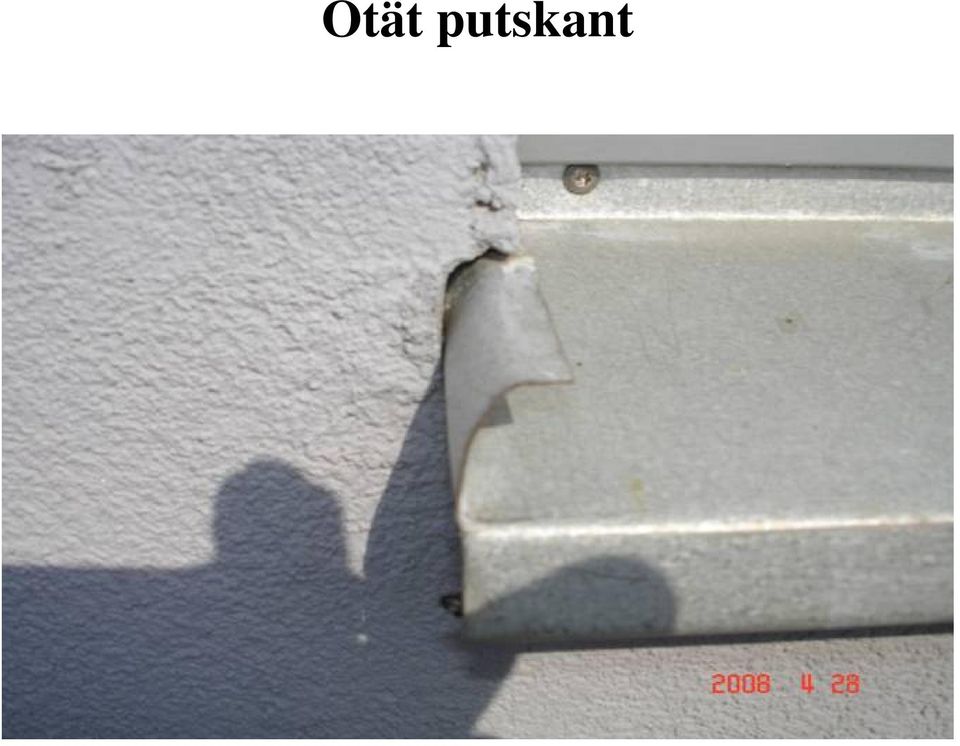

13 Otät putskant

14 Solskyddsinfästning

15 Svepstift kan ge lokala skador

16 Fasadbelysning OK????

17 Inte bara genom bristfälliga anslutningar!!

18 Vattenutflöde genom spricka

19 Osynliga sprickor blir synliga!

20 Blöt gipsskiva bakom sprickan

21 Har cellplasten krympt?

22 Dropp i fönstersmyg på grund av vatteninträngning genom sprickor där det inte finns detaljanslutningar!!

23 Är det bara cellplastisolering som medför problem???

24 Mögelangrepp nedtill på gipsskivan

25 Var står vi nu? Nyproduktion

26 BOVERKET Konstruktionen med putsade enstegstätade träregelväggar är FELAKTIG OCH UPPFYLLER INTE DE KRAV SOM SAMHÄLLET STÄLLER PÅ BYGGNADERS FUKTSÄKERHET

27 SP-rapport Konstruktioner under utveckling 1. Putsad, tvåstegstätad, dränerad regelvägg 2. Putsad, tvåstegstätad, ventilerad regelvägg 3. Modifierad, putsad, enstegstätad regelvägg

28 NCC Flerfamiljshus Inv gips 45 mm inst utrymme Ångspärr Stålreglar/mineralull Oorganisk skiva Mineralull Tjockputs Småhus Inv gips 45 mm inst utrymme Ångspärr Träreglar/mineralull Oorganisk skiva Ventilerad luftspalt Oorganisk skiva Tunnputs

29 SKANSKA Flerfamiljshus och småhus Inv gips 45 mm inst utrymme av stålreglar/mineralull Ångspärr Stålreglar/mineralull Glasfiberarmerad gipsskiva Luftspalt med liggande stålprofil Putsskiva av glasgranulat Tunnputs

30 VEIDEKKE Flerfamiljshus Inv gips 45 mm inst utrymme av träreglar Ångspärr Träreglar/mineralull Cementbaserad skiva Dräneringsspalt (ej ventilerad) Stenull Tjockputs Överväger att helt övergå till oorganiska sandwichelement

31 PEAB Flerfamiljshus/småhus Inv gips 45 mm trä/stålreglar med mineralull Ångspärr Trä/stålreglar med mineralull Oorganisk skiva Mineralull Tjockputs Småhus Inv gips 45 mm trä/stålreglar med mineralull Ångspärr Stålreglar med mineralull Oorganisk skiva Ventilerad luftspalt Oorganisk skiva Tunnputs

32 JM Flerfamiljshus Inv gips Ångspärr Träreglar/mineralull Oorganisk skiva Mineralull 10/20 mm puts Småhus Inv gips 45 mm inst utrymme med träreglar/min ull Ångspärr Träreglar/mineralull Oorganisk skiva Mineralull 10/20 mm puts

33 Var står vi nu? Reparation

34 REPARATION ENLIGT SP-RAPPORT Enstaka tecken på varaktig uppfuktning eller skador: Frilägg lokalt. Byt skadat material. Fuktsäkra detaljer. Omfattande tecken på varaktig uppfuktning eller skador: Frilägg. Byt skadat material. Fuktsäkra detaljer. Alternativt bygg om till bättre konstruktion.

35 REPARATION I PRAKTIKEN Bedöms från fall till fall I allmänhet samma principiella konstruktion men med förbättrade detaljlösningar Lokala skador: Lokal reparation Omfattande skador: Byt hela väggen
