1 BYGGNADSDELAR OCH RISKKONSTRUKTIONER, DEL 2 Anders Jansson RISE Research Institutes of Sweden SAMHÄLLSBYGGNAD/BYGGTEKNIK Tätskikt bakom kakel i våtrumsytterväggar Länsförsäkringar Trä- och Möbelindustriförbundet Skanska Folksam RISE SP rapport 2006:46 Anders Jansson 1

2 Fuktbelastningen på våtrumskonstruktion med ytskikt av kakel Fuktberäkningar påvisade behov av högt ångmotstånd Vid användning av en gipsskiva med pappskikt krävs att tätskiktet har ett ånggenomgångsmotstånd på minst s/m för att undvika fuktskador. Fästmassa 100 % RF Tätskikt Väggsektion Träregelverk/ mineralull Vindpapp s/m Kakel Inne Ute 170 mm Gipsskiva Plastfolie s/m Träpanel 2

3 Uppmätta ånggenomgångsmotstånd i projektet (s/m) Tätskikt 1 Tätskikt 2 Tätskikt 3 Tätskikt 4 Tätskikt 5 Tätskikt 6 Tätskikt 7 Tätskikt 8 Fukt (indikationsmätning) i gipsskiva vid duschning Fuktkvot (kg/kg) 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0, Tid (veckor) Tätskikt 1 Tätskikt 2 Tätskikt 4 Tätskikt 6 Tätskikt 7 (ny) Tätskikt 5 (ny) Tätskikt 3 (ny) Tätskikt 8 Risknivå Efter 8 veckor riskerar alla provade väggar mikrobiell påväxt 3

4 Olika väggar kräver olika täta tätskikt Yttervägg med ångspärr bakom skiva Yttervägg med indragen ångspärr Yttervägg med bärande betong Innervägg Våtrumsgolv med keramiska plattor på träregelstomme Länsförsäkringar GAR-BO Försäkringar Trä- och Möbelindustriförbundet RISE SP rapport 2010:5 Anders Jansson 4

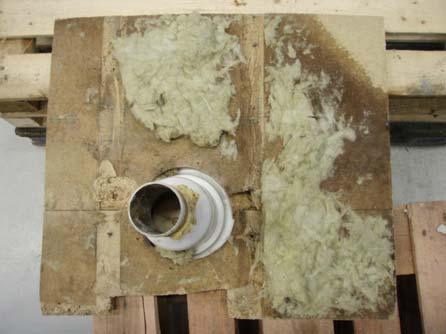

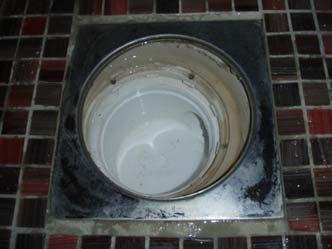

5 Skadefall 1. Golvbrunn monterad i skivskarv. Kortlingar har inte varit monterade mellan träreglarna i anslutning till golvbrunnen Skadefall 6. Brunnsmanschetten ej skuren med en puruskniv och klämring saknas 5

6 Typ av utförandefel 1 F 2 F 3? Klämring (saknas/fel) - Ja Ja Nej Nej Ja Ja Ja Ja Ja Brunnsmanschett (saknas/fel) Nej Ja Ja Nej - Ja Ja Ja Ja Ja Felaktigt material på golvbrunnens fläns Ja - Ja Nej Nej Ja Ja Ja Ja Ja Golvbrunn i skivskarv Ja Nej - Nej - Ja Ja Kortlingar saknas Ja - Ja - Ja - Ja - Ja Ja Felaktigt applicerat tätskikt Ja Ja Ja Nej Ja - - Ja - - Sprickor i tätskikt Ja - Ja Ja Ja - - Ja - - Ej korrekt tätad genomföring Ja Vinkel mellan golv och vägg - Ja - Ja Nej - - Ej korrekt fastsatt golvbrunn Nej Ja Ja Nej Ja - Ja - Ja Ja Ej våtrumsskiva Ja Ja Ja - Ja - Ja - Ja Ja 4 H 5 H 6 F 7 H 8 F 9 F 10 F Tätskikt i våtrum Funktionsprovning av foliesystem Stiftelsen Länsförsäkringsbolagens Forskningsfond SP rapport 2011:1 Anders Jansson Ingemar Samuelson 6

7 Tveksamma skarvmetoder Folien klipps upp i anslutning till golvbrunn Gummimassa mellan två täta skikt. Uttorkning? System A, läckage vid vådskarv 7

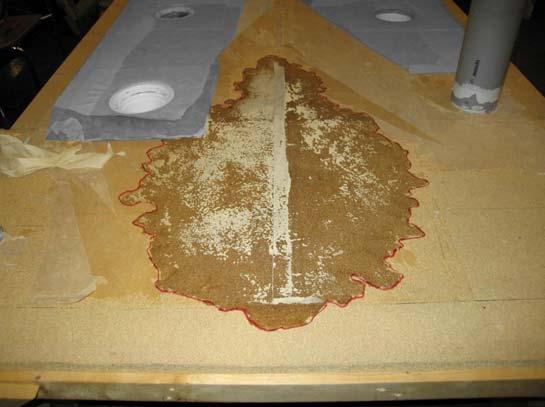

8 System C, kraftigt läckage vid Purusbrunn under provning (provningen fick lov att avbrytas) Översiktstabell av förekommande läckage Genomföring System A System B System C System D System E Purusbrunn Tätt Läckage Läckage Tätt Läckage JAFObrunn Tätt Läckage Läckage Tätt Läckage Blücherbrunn Tätt - Läckage Tätt Läckage Vinkel golv/vägg Läckage x2 Tätt? Tätt? Vådskarv Läckage Tätt? Tätt? DN 50 Tätt - - Läckage Tätt DN 110 Tätt Läckage - Tätt Tätt? = Vatten i vinkel mellan golv och vägg bakom golvbrunnar, dock svårtolkat resultat på grund av relativt stora läckage vid golvbrunnarna. - = Inga läckage konstaterade men avbruten provning och/eller extra tätningar under provningen ger ett svårtolkat resultat. Provningen är inte fullständig. 8

9 Översiktstabell av skarvteknik mot golvbrunn Foliesystem Anslutning mot golvbrunn Enbart manschett Manschett och folie A 0 B 2 C 3 D 0 E 3 Siffran i cellerna motsvarar det antal läckage som har uppkommit vid provningen. Funktionsprovning av tätskiktssystem av folietyp för våtutrymmen Stiftelsen Länsförsäkringsbolagens Forskningsfond SP rapport 2014:45 9

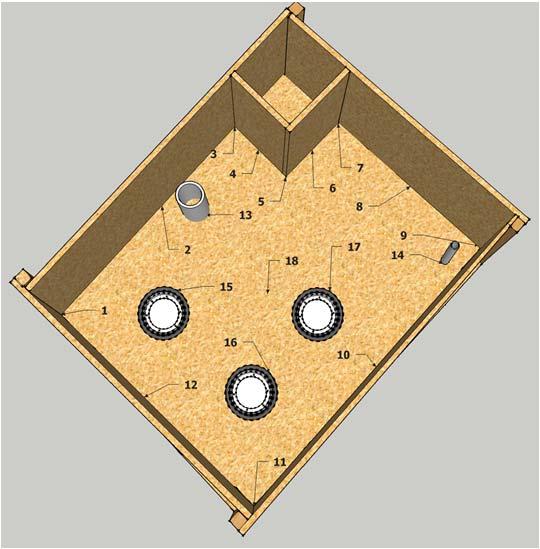

10 Funktionsprovning Resultat: Inspektion vid provningen avslutande Kontrollpunk Placering t 1 Innerhörn 2 Golv vägg vinkel 3 Innerhörn 4 Golv vägg vinkel 5 Ytterhörn 6 Golv vägg vinkel 7 Innerhörn 8 Golv vägg vinkel 9 Innerhörn 10 Golv vägg vinkel 11 Innerhörn 12 Golv vägg vinkel 13 Stort avloppsrör, DN Litet avloppsrör, DN50 15 Vid Purusbrunn 16 Vid Jafobrunn 17 Vid Blücherbrunn 18 Vid mittskarv Funktionsprovning Resultat: X = Läckage * 1 SH = Självhärdande lim T = Lim av torkande typ Tätskiktsystem nr Kontrollpunkt nr SH X X X 2 SH X X X X 3 SH X 4 SH X X X X X X X X X X X X X X X X X X 5 T X X 6 T X X X X X X X X X X X X X X X X X 7 T X X X X X X X 8 SH X X X X X X X X X X X X X X X X X X 9 SH X X X X X X X 10 SH Inga läckage 11 SH Inga läckage 12 SH Inga läckage 13 SH X 14 T X X X X X X X X X X X X X X X X X X 15 SH X X X X X X 16 SH X X X X X X X X X X X X X X X X X X 17 SH X X X X X 18 SH X X X X X X X X X 19 T X X 20 SH X X X X X X X X X X X X X X X * 1 Läckage innebär att det var blött vid respektive kontrollpunkt vid inspektioner efter avslutad provning. Detta innebär i de flesta fall att det också är ett läckage vid den aktuella kontrollpunkten men i några fall kan vattnet ha spridit sig från ett läckage vid en annan kontrollpunkt. 10

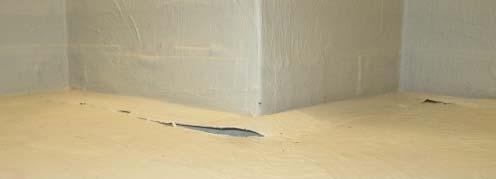

11 Några fotografier FUNKTIONSPROVNING AV TÄTSKIKTSYSTEM AV FOLIETYP FÖR VÅTUTRYMMEN 2016 SP Rapport 2016:60 Ett forskningsprojekt finansierat av Stiftelsen Länsförsäkringsbolagens Forskningsfond RISE Research Institutes of Sweden SAMHÄLLSBYGGNAD/BYGGTEKNIK 11

12 Funktionsprovning, sammanfattning: Åtta av de tjugo undersöka tätskiktssystemen klarade funktionsprovningen utan läckage. Tolv undersökningar har resulterat i läckage. Av dessa läckage är flera mindre och är lokaliserade till genomföringar av avloppsrör, skarvar och vid ytterhörn. Hos ett system var läckagen så omfattande att man kan tala om en totalskada. Här sker uppklippning av folien runt golvbrunnar Putsade regelväggar 2015 Erfarenheter från undersökningar RISE har utfört SP rapport 2015:01 Anders Jansson 12

13 En välisolerad vägg Puts Styv isolering Skiva ( t ex gips, kryssfaner, spånskiva, Minerit) Mjuk isolering mellan reglar Luft- och ångspärr Skiva Enstegstätning -regntäthet och vindskydd i samma material 13

14 Tvåstegstätning -regntäthet och vindskydd i olika material Tryckfördelning för olika konstruktioner Tvåstegstätad (ventilerande) Tvåstegstätad (dränerande) Enstegstätad (odränerande) 14

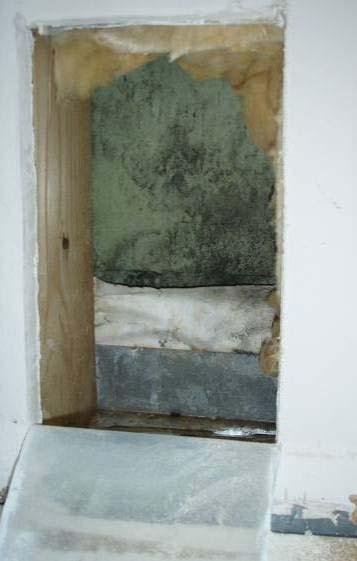

15 Uttorkningstider enlig Jörgen Falks licentiatuppsats -Ventilerad luftspalt i yttervägg Rapport TVBM-3155 Puts på cellplast gånger längre uttorkningstid Puts på mineralull 4-15 gånger längre uttorkningstid Typiska skador 15

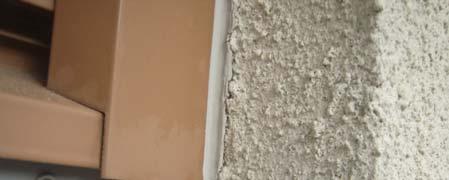

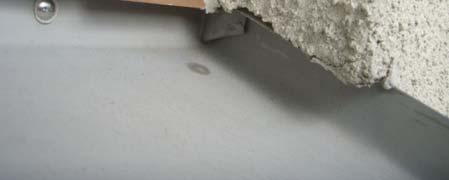

16 Mer omfattande skador/rötskador Anslutning mot fönsterbleck 16

17 Nedbruten fog vid elgenomföring Fönsterbleck 17

18 Fönsterbleck Trä- aluminiumfönster 18

19 Skadornas omfattning varierar Väderutsatt läge samt dåliga detaljer = stor risk för omfattande inläckage Väderskyddat läge samt bra detaljer = liten risk för inläckage TACK! Anders Jansson anders.jansson@ri.se RISE Research Institutes of Sweden SAMHÄLLSBYGGNAD/BYGGTEKNIK 19
