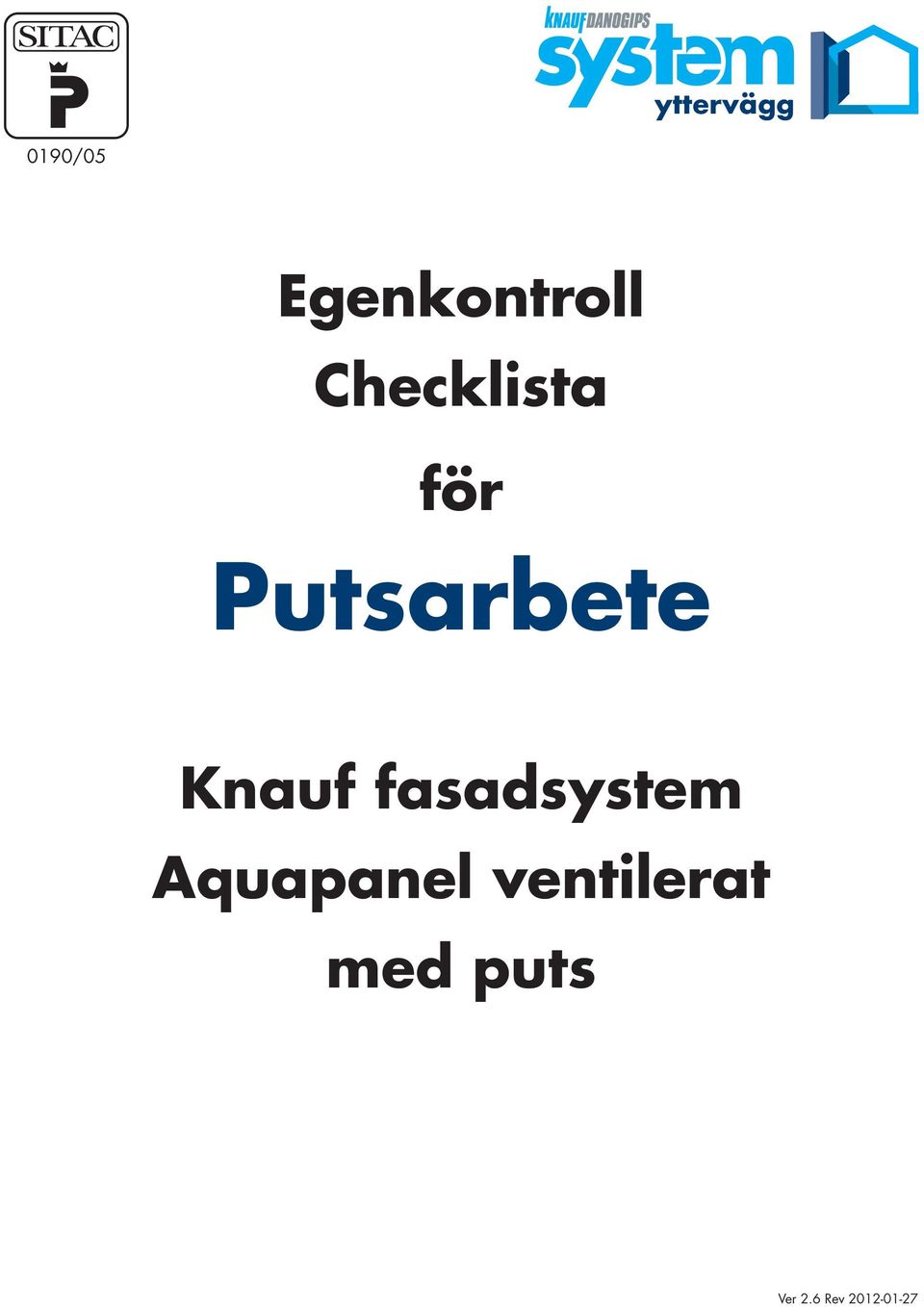

1 0190/05 Egen Checklista för Putsarbete Knauf fasadsystem Aquapanel ventilerat med puts

2 Innehållsförteckning Objektsinformation/Åtgärd... 3 Etablering... 4 Mottagningss... 5 Byggnadsställning... 6 Putsbärare... 7 Plåtarbeten... 8 Tätning anslutningsdetaljer... 9 Intäckning Skarvspackling/Förstärkning/Armering Rörelsefogar Armeringsbruk/Armering Dekorationsputs/Ytputs För ytterligare information se arbetsanvisningar - 2

.. 9 Intäckning... 10 Skarvspackling/Förstärkning/Armering... 11 Rörelsefogar.

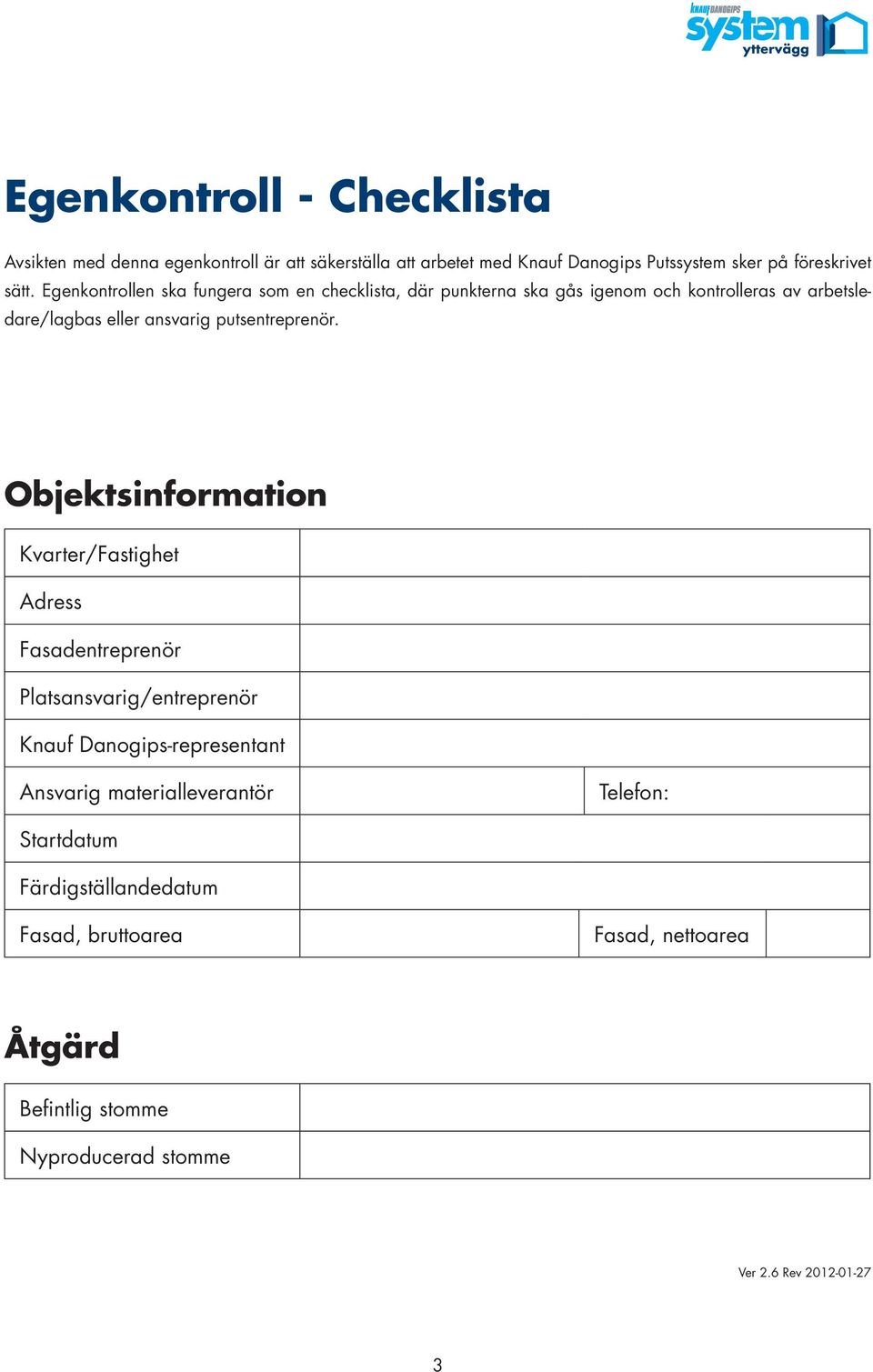

3 Egen - Checklista Avsikten med denna egen är att säkerställa att arbetet med Knauf Danogips Putssystem sker på föreskrivet sätt. Egenen ska fungera som en checklista, där punkterna ska gås igenom och eras av arbetsledare/lagbas eller ansvarig putsentreprenör. Objektsinformation Kvarter/Fastighet Adress Fasadentreprenör Platsansvarig/entreprenör Knauf Danogips-representant Ansvarig materialleverantör Telefon: Startdatum Färdigställandedatum Fasad, bruttoarea Fasad, nettoarea Åtgärd Befintlig stomme Nyproducerad stomme 3

Objektsinformation Kvarter/Fastighet Adress Fasadentreprenör Platsansvarig/entreprenör Knauf Danogips-representant Ansvarig

4 1. Etablering 1.1 Beroende på vilket maskinpaket som ska användas måste ström och vatten vara tillgängligt. En PFT G4- eller G5:a kräver 32 Amp och ett vattentryck på 2,2 bar och en 3/4 slang (vid tryck under 2,2 bar använd tryckstegringspump). 1.2 Planera utrymme för maskinutrustning/material. 1.3 Förbered utrymme för nyetablering, påfyllning eller eventuell förflyttning. 1.4 Se till att material alltid är skyddat mot väder och vind på arbetsplatsen. 1.5 Mottagnings i enlighet med ABM 07. Fasadyta Punkt 4

tryckstegringspump). 1.2 Planera utrymme för maskinutrustning/material. 1.3 Förbered utrymme för nyetablering, påfyllning eller eventuell förflyttning.

5 2. Mottagnings 2.1 Mottagnings i enlighet med ABM Kontrollera att det är rätt material som levererats. 2.3 Kontroll av mängd. 2.4 Kontroll av kulör på vald ytputs/färg. Orderdatum Mottagarens namn leverans 5

levererats. 2.3 Kontroll av mängd. 2.4 Kontroll av kulör på vald ytputs/färg.

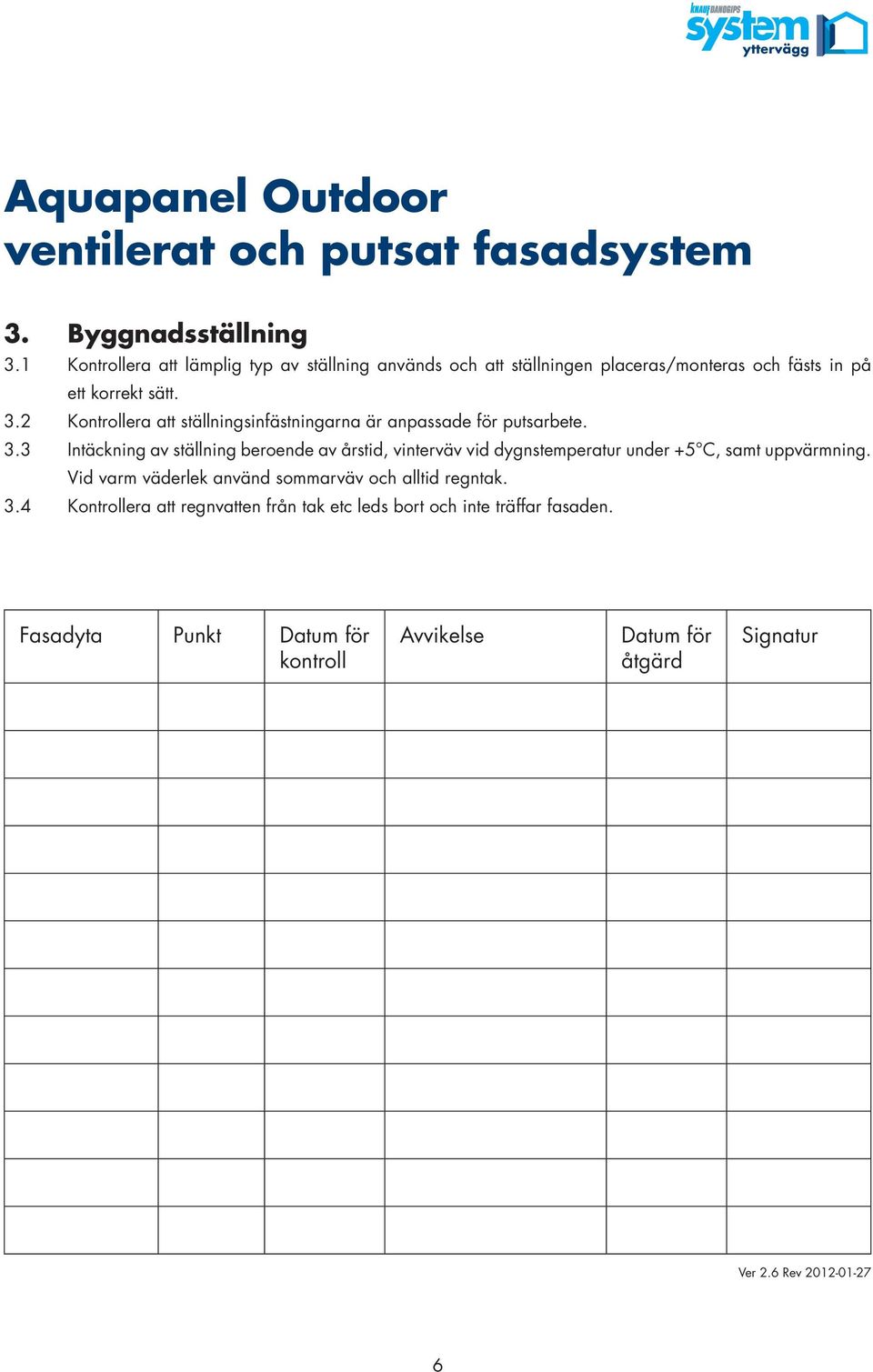

6 3. Byggnadsställning 3.1 Kontrollera att lämplig typ av ställning används och att ställningen placeras/monteras och fästs in på ett korrekt sätt. 3.2 Kontrollera att ställningsinfästningarna är anpassade för putsarbete. 3.3 Intäckning av ställning beroende av årstid, vinterväv vid dygnstemperatur under +5 C, samt uppvärmning. Vid varm väderlek använd sommarväv och alltid regntak. 3.4 Kontrollera att regnvatten från tak etc leds bort och inte träffar fasaden. Fasadyta Punkt 6

sätt. 3.2 Kontrollera att ställningsinfästningarna är anpassade för putsarbete. 3.3 Intäckning av ställning beroende av årstid, vinterväv vid dygnstemperatur under +5 C, samt uppvärmning.

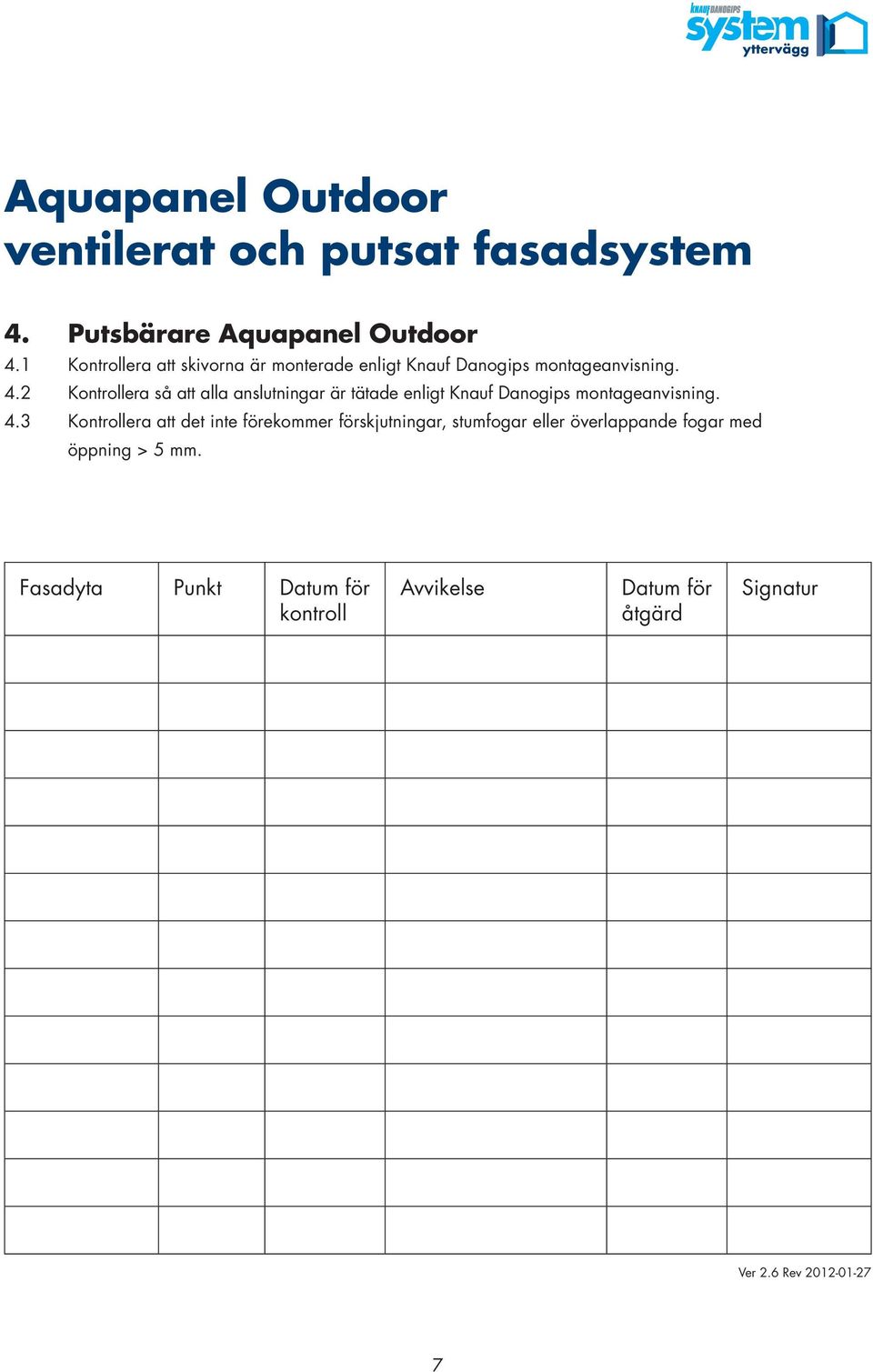

7 4. Putsbärare 4.1 Kontrollera att skivorna är monterade enligt Knauf Danogips montageanvisning. 4.2 Kontrollera så att alla anslutningar är tätade enligt Knauf Danogips montageanvisning. 4.3 Kontrollera att det inte förekommer förskjutningar, stumfogar eller överlappande fogar med öppning > 5 mm. Fasadyta Punkt 7

4.2 Kontrollera så att alla anslutningar är tätade enligt Knauf Danogips

8 5. Plåtarbeten 5.1 Fönsterbleck och överbleck ska vara bockade enligt Knauf Danogips montageanvisning. Övrigt plåtarbete, plåtdetaljer, varukrav samt utförande ska vara enligt AMA Hus Kontrollera att alla plåtarbeten är utförda före putsstart. 5.3 Se till att vattenavrinningen sker på sådant sätt att inte strålar och droppar av vatten träffar fasaden. Fasadyta Punkt 8

Övrigt plåtarbete, plåtdetaljer, varukrav samt utförande ska vara enligt AMA Hus 08. 5.

9 6. Kontroll av fogband och tätningar i fasad före putsarbete 6.1 Kontrollera fogbandsmontage runt öppningar. 6.2 Kontrollera fogbandsmontage runt plåtanslutningar. 6.3 Kontrollera att övriga anslutningar är tätade med godkänd fogmassa t ex Tremco Butylfog eller Bostik Multifog 2640 enligt Knauf Danogips montageanvisning. Fasadyta Punkt 9

2 Kontrollera fogbandsmontage runt plåtanslutningar. 6.

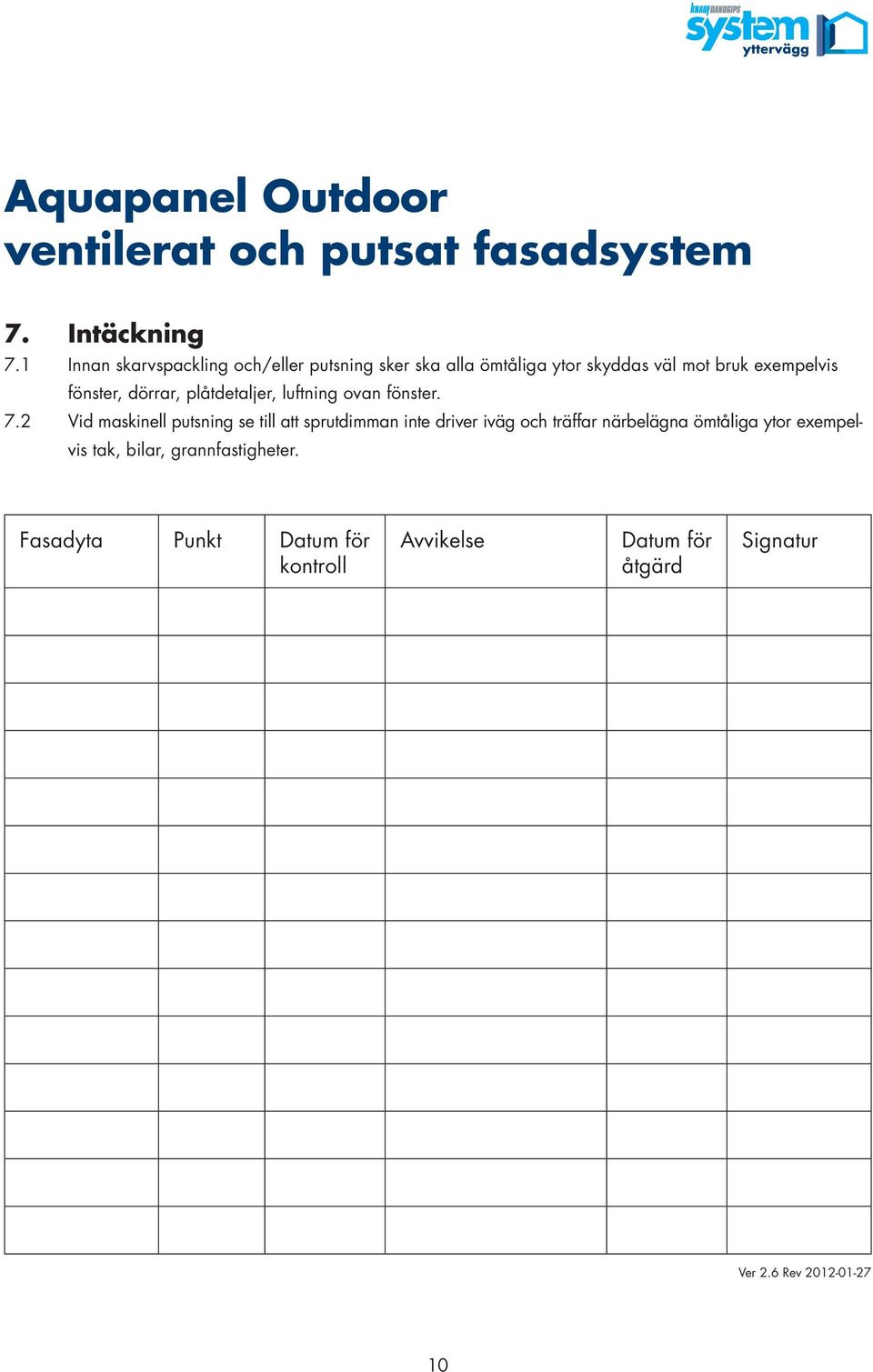

10 7. Intäckning 7.1 Innan skarvspackling och/eller putsning sker ska alla ömtåliga ytor skyddas väl mot bruk exempelvis fönster, dörrar, plåtdetaljer, luftning ovan fönster. 7.2 Vid maskinell putsning se till att sprutdimman inte driver iväg och träffar närbelägna ömtåliga ytor exempelvis tak, bilar, grannfastigheter. Fasadyta Punkt 10

mot bruk exempelvis fönster, dörrar, plåtdetaljer, luftning ovan fönster. 7.

11 8. Skarvspackling/Förstärkning/Armering 8.1 Kontrollera att alla skivskarvar är spacklade med A Fogspackel grå alt A Färdigblandat skarvspackel och armeras med A Fogremsa. (Vid användande av FIP 290 skall armeringsremsa på minst 200 mm användas.) 8.2 Kontrollera att alla smygar vid fönster och dörrar samt ut och ingående hörn är förstärkta med Putshörnprofil som monteras med Knauf Lustro dagen innan putsning. 8.3 Kontrollera att diagonalarmering är utfört vid fönster- och dörröppningar med Diagonalarmeringspilar eller glasfibernät ca 300x500 mm dagen innan putsning. Fasadyta Punkt 11

(Vid användande av FIP 290 skall armeringsremsa på minst 200 mm användas.) 8.

12 9. Rörelsefogar 9.1 Kontrollera att eventuellt föreskriven Rörelsefogprofil monterats vid svaga snitt eller befintlig konstuktionsfog enligt Knauf Danogips detaljlösning. 9.1 Kontrollera att rörelsefogarna har fri rörlighet och är fria från puts efter putsarbetet. Fasadyta Punkt 12

vid svaga snitt eller befintlig konstuktionsfog enligt Knauf Danogips

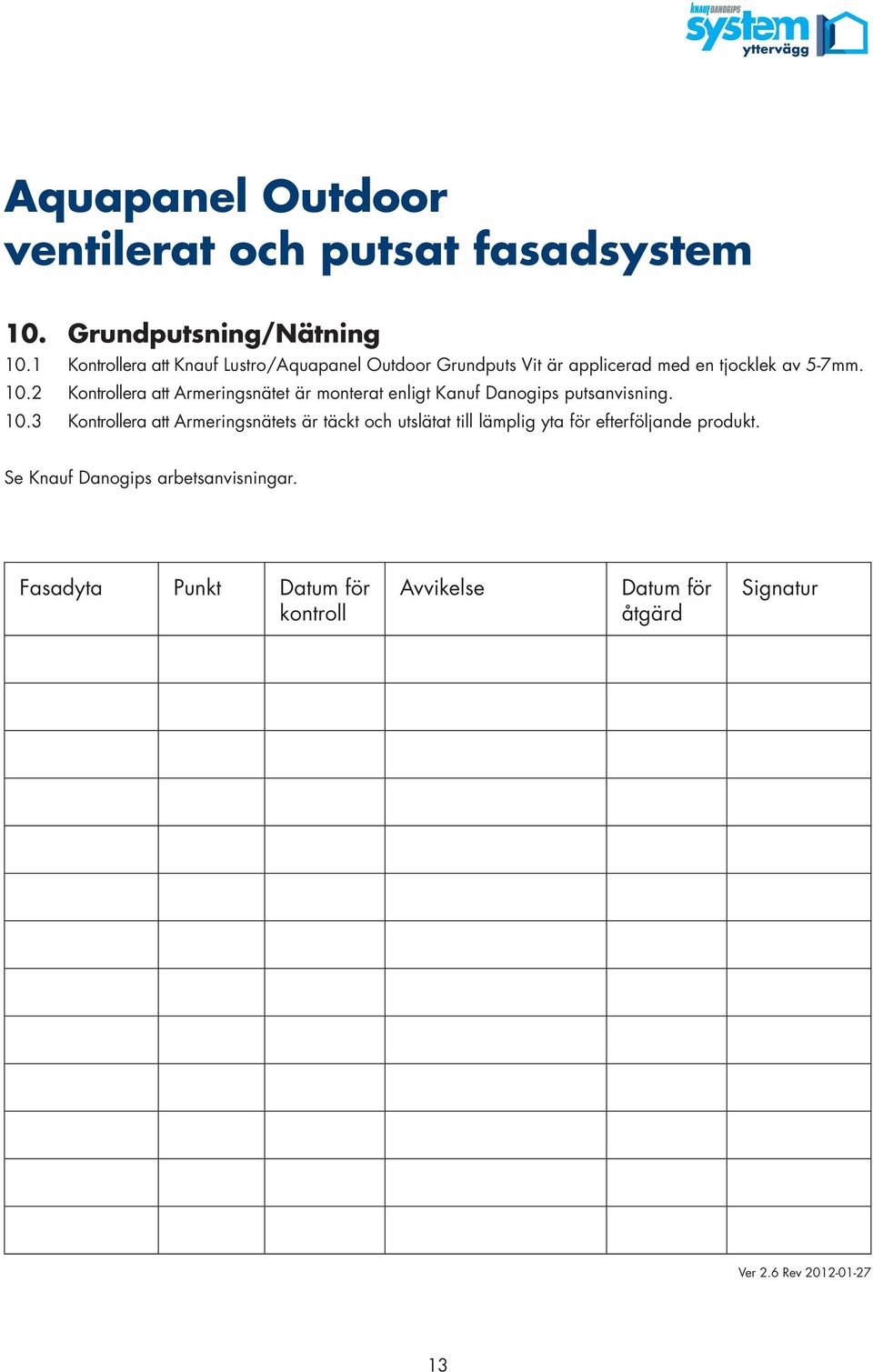

13 10. Grundputsning/Nätning 10.1 Kontrollera att Knauf Lustro/ Grundputs Vit är applicerad med en tjocklek av 5-7mm Kontrollera att Armeringsnätet är monterat enligt Kanuf Danogips putsanvisning Kontrollera att Armeringsnätets är täckt och utslätat till lämplig yta för efterföljande produkt. Se Knauf Danogips arbetsanvisningar. Fasadyta Punkt 13

2 Kontrollera att Armeringsnätet är monterat enligt Kanuf Danogips putsanvisning. 10.

14 11. Ytputser 11.1 Mottagnings av ytputs/struktur/kulör i enlighet med ABM Kontrollera att putsen är vittorr innan färgen appliceras Kontrollera rekommenderad materialåtgång enligt aktuella produktblad Kontrollera att fasaderna skyddas mot kraftigt regn i minst 3 dygn efter avfärgning Innan avtäckning av fönster och ställning måste ansvarig arbetsledare/lagbas avsyna och godkänna respektive fasadyta Kontrollera att hålen efter ställningsinfästningarna lagas enligt montageanvisningarna för fasadsystemet. Se Knauf Danogips arbetsanvisningar. Fasadyta Punkt 14

5 Innan avtäckning av fönster och ställning måste ansvarig arbetsledare/lagbas avsyna och godkänna respektive fasadyta. 11.
