Combi-Tradition Tjockputskoncept på mineralull med extra skydd för vatteninträngning

Transkript

1 Combi-Tradition Tjockputskoncept på mineralull med extra skydd för vatteninträngning Systembeskrivning Utgåva: Combimix AB Verkstadsvägen Bålsta Tel Fax info@combimix.se

2 Egenskaper Combimix Combi-Tradition är ett tjockputssystem för fasader med mineralisk isolerputsskiva. Systemet är modifierat med tätningar för att ger extra skydd för vatteninträngning runt öppningar i fasaden. Systemet fungerar som en egen enhet oberoende av underlaget och kan monteras på tunga stommar. Putsskiktet ska indelas med rörelsefogar om max 15 m mellanrum, såväl vertikalt som horisontellt. Systemets starka putsskikt innebär en stor fördel på mekaniskt hårt utsatta fasadytor. Systemvikten är kg/m 2 beroende på isoleringstjocklek och typ av ytputs/fasadfärg. Introduktion Principen att förse väggar med någon form av mineraliskputs är mycket gammal. Material och metoder har dock varierat under olika tidsepoker. Efter hand som nya material introducerats har putstekniken förändrats. Idag används praktiskt taget enbart kalkcementbruk vid nyproduktion. Kunskaperna om denna brukstyp och tillhörande putsteknik är idag mycket goda. Kraven på en puts kan uttryckas på många sätt. Många gånger kommer olika krav i konflikt med varandra. Olika krav med hänsyn till estetiska, tekniska, ekonomiska och kulturhistoriska synpunkter medför ofta att en kompromiss måste göras. Kraven på en puts varierar kraftigt mellan olika byggnader och även på samma byggnad kan kraven vara olika. På vissa ställen krävs att putsen ska vara motståndskraftig mot slag och stötar. På andra ställen kan ytjämnheten vara ett krav. Det är viktigt att välja en rimlig kravnivå. Den vanligaste putsuppbyggnaden är den traditionella treskiktsbehandlingen, bestående av grundningsskikt, utstockning och ytskikt. Grundningskiktet består av ett bruk från klass A eller B. Utstockningen består av ett bruk från klass C. Ytskiktet består antingen av ett färgat bruk i klass C eller en fasadfärg. Putskoncept Combi-Tradition kan monteras på tunga stommar för nyproduktion och renovering. Systemet innehåller den putsbärande isolerputsskivan (isolering), putsfästen, startlister, nätfästen, skruv, putsnät, putsbruk (för grundning och stockning) samt lämplig ädelputs/fasadfärg. Combimix kan utöver själva putskonceptet även erbjuda lämpliga hyresmaskiner samt bruksbehållare för bättre logistik/hantering på objektet med produkterna. Generellt gäller kravet att alla produkter ska minst ha 5 C i luft och underlag som arbetstemperatur. För ytterligare information om de olika produkterna se respektive produktdatablad för använd produkt. En genomgång av systembeskrivning, checklistor och egenkontroll på det aktuella objektet innan putsarbetet påbörjas kan förbättra kvaliteten under putsprocessen. Till Combi-Tradition fasadsystem följer checklistor och egenkontrollplan som ska användas av putsentreprenören på byggobjektet och tas i bruk redan innan putsarbetet påbörjas. Detta garanterar kvaliteten på såväl arbetsutförande som färdig vägg. 2

3 Ingående systemkomponenter Vidhäftare för primning av samtliga skivskarvar och genomföringar innan tejpning. Startlist. Tätningstejp och fogband Butylband Putsfäste med tillhörande skruv. Isolerputsskiva. Putsnät av förzinkat svetsnät. Nätfäste. Mineralullsfäste för att jämna ut bulor och ojämnheter i putsnätet. Dillfogslist för tätare anslutning vid rörelsefog. Putsbruk för grundning och stockning. Mineraliska ädelputser eller fasadfärger. 3

4 Innehållsförteckning Systemkomponenter... 5 Förberedelser & rekommendationer... 7 Monteringsanvisningar... 8 Att tänka på Skötsel- och underhållsbeskrivning...14 Checklista Egenkontroll Om Combimix Combimix är en av de ledande producenterna av mineralbaserade produkter för byggindustrin. I sortimentet ingår produkter för golvavjämning, fasadputsning, murning, gjutning, betongrenovering, restaureringsbruk för kulturbyggnader m.m. Försäljning sker i Sverige, Danmark, Norge och USA. 4

5 1 Systemkomponenter 1.1 Torra ytputser och fasadfärger Combimix erbjuder ett stort urval av mineraliska ytputser och fasadfärger för att uppnå önskad struktur och färg. TiOmix kan erhållas tillsammans med våra ädelputser, vilken gör att bilavgaser i luften bryts ner. Leveranser sker i småsäck. 1.2 Combimix putsbruk Grundning: Combimix Putsbruk B (CS III) Grov eller Underlagsbruk B (CS III). Skikttjocklek mm (kan beställas med fibertillsats). Utstockning: Combimix Putsbruk C Grov/Fin. Skikttjocklek 8 10 mm. Leveranser sker i storbehållare, storsäck eller småsäck. 1.3 Putsnät Förzinkat svetsnät. Maskstorlek 19 x 19 mm och tråddiameter 1,05 mm. Finns i bredderna 250, 500 och 1000 mm. 1.4 Mineralullsfäste FB 60/FB 50 Används till att jämna ut bulor och ojämnheter i putsnätet. Fästet monteras snett mot putsnätet och ser till att nätet bibehåller en avsedd distans från mineralullen. 1.5 Dillfogslist Specialanpassad vinkelprofil i PVC som ska monteras på isolerputsskivan där rörelsefog ska placeras. Den monteras innan putsnätet för att kunna erhålla ett bra avslut mot rörelsefogen. 1.6 Nätfäste C 30 Nätfästet skapar en distans mellan isolerputsskivan och putsbruket och säkerställer planhet. Åtgång enligt tabell 1 på sid

6 1.7 Putsfäste tjockputs Alla putsfästen är avsedda för tilläggsisolering i såväl nyproduktion som renoveringar. För tegel, lättbetong och betong. 1.8 Isolerputsskiva Specialanpassad mineralullsskiva i format 600 x 1200 mm. Tjocklekar 50, 80, 100, 120, 150 och 180 mm. Åtgång: 1,05 m 2 skiva/m 2 isolerad väggyta. Värmeledningsförmåga, 0,035 W/mK. 1.9 Tätningstejp T-Flex och fogband Tätningstejp T-Flex, 100 mm ska monteras runt alla öppningar i fasaden, såsom fönster, dörrar, balkonger och genomföringar etc. Detta skapar ett effektivt skydd mot vatteninträngning i bakomliggande konstruktion. Fogband för tätningar runt t ex fönster och dörrar Butylband För tätningar mot balkonger och socklar Droppkantslist För montage på startlisten. Finns med droppkantsnäsa på 15 mm. Längd 2500 mm Startlist Startlist finns med anpassade bredder till isolerputsskivans tjocklek. Längden är 2500 mm. Monteras med infästning anpassad för underlaget Skruv Specialanpassade skruvar för betong och plåt. För lättbetong eller tegel ska plugg med tillhörande skruv användas. 6

7 2 Förberedelser & rekommendationer 2.1 Ställningsrekommendationer Montera arbetsställningen på ett avstånd som möjliggör fritt arbetsområde mellan fasad och ställning. Bomlaget ska vara minst 4+1 plank, dvs. minst en meter brett. Murarställningar eller liknande där inplankningen ej monteras längs med ställningen bör undvikas. Fasaden ska skyddas mot sol, regn, kyla och blåst med skyddsintäckning under hela byggprocessen. 2.2 Stomme/underlag Underlaget ska vara plant och jämnt så att de monterade putsfästena och isolerputsskivorna ger ett jämnt underlag. Stommen/underlaget ska vara konstruerad och utförd enligt gällande AMA Hus. Större skador samt förskjutningar mellan delar i fasaden ska utjämnas innan putsarbetet påbörjas. Avvikelser större än 5 mm i fasaden efter åtgärd får inte förekomma. Vid renovering av befintligt putsade väggytor av tegel, betong eller lättbetong tas stuprör och annat som är i vägen för arbetet bort innan isoleringsarbetet startar. Bestäm och markera placering av eventuella rörelsefogar. Vid rörelsefogar ska dubbla putsfästen monteras med ca 300 mm mellanrum. Putsfästen monteras på varsin sida om dillfogen med ett vertikalt avstånd om 300 mm. Vid renovering och tilläggsisolering av befintliga putsade tunga väggkonstruktioner som t.ex. tegel, lättbetong lättklinker etc., kan tätningar behövs utföras med tätningstejp T-Flex 100 mm. Vid osäkerhet, var vänlig kontakta Combimix för konsultation på det specifika objektet. Vid tilläggsisolering och osäkerhet på underlagets beskaffenhet ska provdragning utföras med minst tio olika utdragsprov. Dessa ska fördelas över den aktuella fasaden samt dokumenteras/märkas ut på aktuell fasadritning med respektive utdragsvärde. Byggnadsställning Regntak Infästning 2.3 Putsfäste tjockputs Det ska framgå av arbetshandlingarna vilken längd och typ av skruv som ska användas tillsammans med putsfästet. Placeringen av putsfästena ska vara klara innan arbetet sätts igång. I normalfall används ca fem st putsfästen/m 2 (se tabell 1 på sid. 12). Putsfäste Tips! Använd checklistan på sid 14 som stöd vid förarbeten innan putsarbetet påbörjas. Det finns även en egenkontrollplan på sid 16. 7

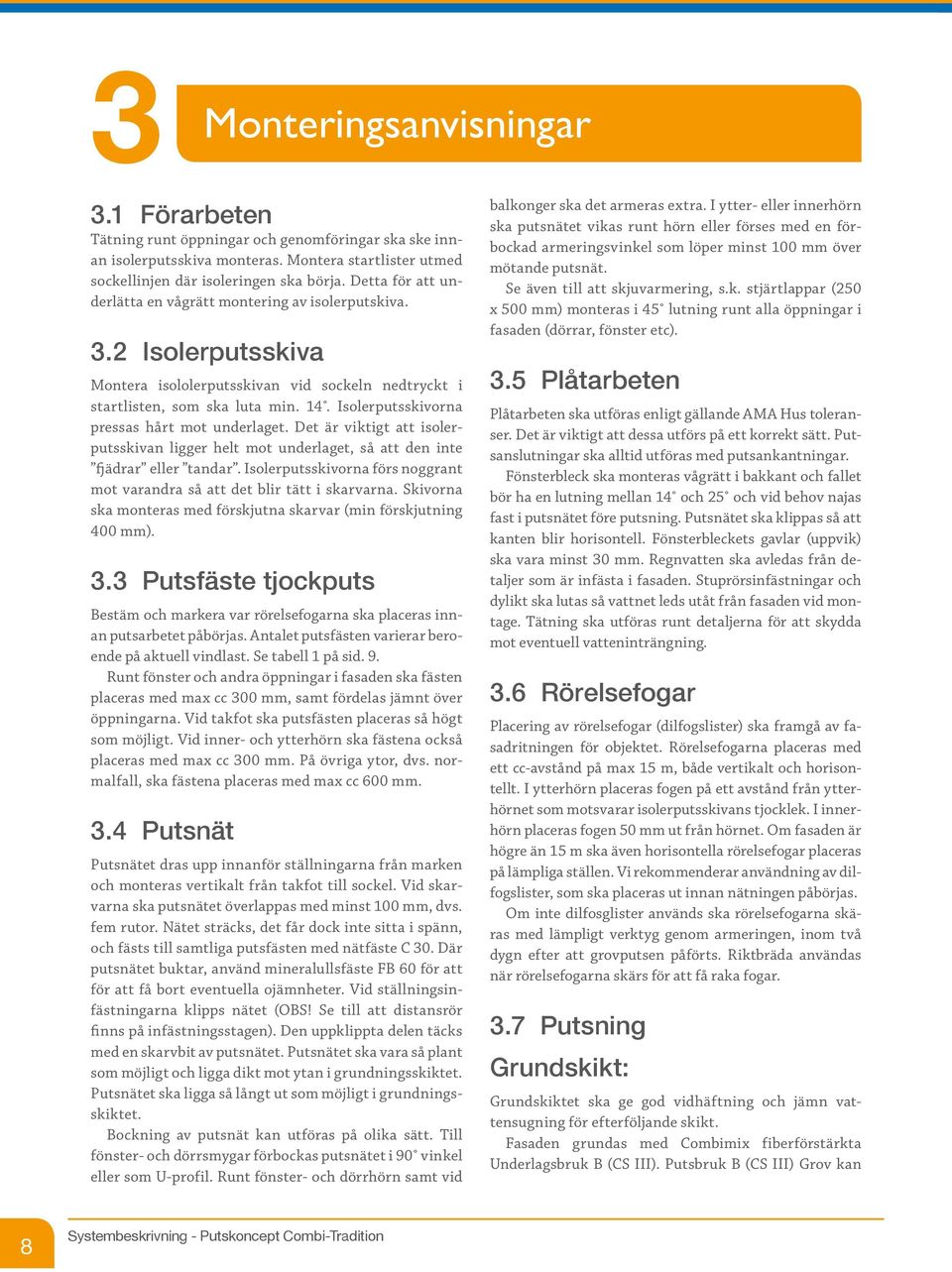

8 3 Monteringsanvisningar 3.1 Förarbeten Tätning runt öppningar och genomföringar ska ske innan isolerputsskiva monteras. Montera startlister utmed sockellinjen där isoleringen ska börja. Detta för att underlätta en vågrätt montering av isolerputskiva. 3.2 Isolerputsskiva Montera isololerputsskivan vid sockeln nedtryckt i startlisten, som ska luta min. 14. Isolerputsskivorna pressas hårt mot underlaget. Det är viktigt att isolerputsskivan ligger helt mot underlaget, så att den inte fjädrar eller tandar. Isolerputsskivorna förs noggrant mot varandra så att det blir tätt i skarvarna. Skivorna ska monteras med förskjutna skarvar (min förskjutning 400 mm). 3.3 Putsfäste tjockputs Bestäm och markera var rörelsefogarna ska placeras innan putsarbetet påbörjas. Antalet putsfästen varierar beroende på aktuell vindlast. Se tabell 1 på sid. 9. Runt fönster och andra öppningar i fasaden ska fästen placeras med max cc 300 mm, samt fördelas jämnt över öppningarna. Vid takfot ska putsfästen placeras så högt som möjligt. Vid inner- och ytterhörn ska fästena också placeras med max cc 300 mm. På övriga ytor, dvs. normalfall, ska fästena placeras med max cc 600 mm. 3.4 Putsnät Putsnätet dras upp innanför ställningarna från marken och monteras vertikalt från takfot till sockel. Vid skarvarna ska putsnätet överlappas med minst 100 mm, dvs. fem rutor. Nätet sträcks, det får dock inte sitta i spänn, och fästs till samtliga putsfästen med nätfäste C 30. Där putsnätet buktar, använd mineralullsfäste FB 60 för att för att få bort eventuella ojämnheter. Vid ställningsinfästningarna klipps nätet (OBS! Se till att distansrör finns på infästningsstagen). Den uppklippta delen täcks med en skarvbit av putsnätet. Putsnätet ska vara så plant som möjligt och ligga dikt mot ytan i grundningsskiktet. Putsnätet ska ligga så långt ut som möjligt i grundningsskiktet. Bockning av putsnät kan utföras på olika sätt. Till fönster- och dörrsmygar förbockas putsnätet i 90 vinkel eller som U-profil. Runt fönster- och dörrhörn samt vid balkonger ska det armeras extra. I ytter- eller innerhörn ska putsnätet vikas runt hörn eller förses med en förbockad armeringsvinkel som löper minst 100 mm över mötande putsnät. Se även till att skjuvarmering, s.k. stjärtlappar (250 x 500 mm) monteras i 45 lutning runt alla öppningar i fasaden (dörrar, fönster etc). 3.5 Plåtarbeten Plåtarbeten ska utföras enligt gällande AMA Hus toleranser. Det är viktigt att dessa utförs på ett korrekt sätt. Putsanslutningar ska alltid utföras med putsankantningar. Fönsterbleck ska monteras vågrätt i bakkant och fallet bör ha en lutning mellan 14 och 25 och vid behov najas fast i putsnätet före putsning. Putsnätet ska klippas så att kanten blir horisontell. Fönsterbleckets gavlar (uppvik) ska vara minst 30 mm. Regnvatten ska avledas från detaljer som är infästa i fasaden. Stuprörsinfästningar och dylikt ska lutas så vattnet leds utåt från fasaden vid montage. Tätning ska utföras runt detaljerna för att skydda mot eventuell vatteninträngning. 3.6 Rörelsefogar Placering av rörelsefogar (dilfogslister) ska framgå av fasadritningen för objektet. Rörelsefogarna placeras med ett cc-avstånd på max 15 m, både vertikalt och horisontellt. I ytterhörn placeras fogen på ett avstånd från ytterhörnet som motsvarar isolerputsskivans tjocklek. I innerhörn placeras fogen 50 mm ut från hörnet. Om fasaden är högre än 15 m ska även horisontella rörelsefogar placeras på lämpliga ställen. Vi rekommenderar användning av dilfogslister, som ska placeras ut innan nätningen påbörjas. Om inte dilfosglister används ska rörelsefogarna skäras med lämpligt verktyg genom armeringen, inom två dygn efter att grovputsen påförts. Riktbräda användas när rörelsefogarna skärs för att få raka fogar. 3.7 Putsning Grundskikt: Grundskiktet ska ge god vidhäftning och jämn vattensugning för efterföljande skikt. Fasaden grundas med Combimix fiberförstärkta Underlagsbruk B (CS III). Putsbruk B (CS III) Grov kan 8

9 Homogen bakomliggande konstruktion Tabell 1 Antal putsfästen per m 2 Normalfall Utsatta lägen Byggnadens höjd N N 2 U U 2 5 m 4 (+1) 4 (+1) 4 (+3) 5 (+3) 10 m 4 (+1) 4 (+1) 5 (+2) 6 (+2) 15 m 4 (+2) 4 (+2) 5 (+3) 6 (+2) 20 m 4 (+2) 4 (+3) 6 (+2) 6 (+3) 25 m 5 (+2) 6 (+3) 6 (+3) 6 (+3) 30 m 5 (+2) 6(+3) 6 (+3) 7 (+3) 35 m 5 (+2) 6 (+3) 7 (+2) 7 (+3) N = Terräng med spridda hinder såsom gles förortsbebyggelse samt tätt liggande stora hinder t.ex. skogslandskap, städer och tät förortsbebyggelse. U = Öppen terräng med få eller inga hinder t.ex. kuster och stränder vid öppet vatten, utpräglat slätt landskap eller kalfjäll. N 2, U 2 = Gäller hela västkusten. () = Avser antal bultar i randzon. Randzon = 0,1 x byggnadens bredd. Combimix rekommendation är endast ett förslag. I samtliga fall ska ansvarig konstruktör för projektet godkänna antalet putsfästen. Normal åtgång är 5 st putsfästen/m 2, men siffran kan minskas/ökas beroende på fasadens utformning. Antalet putsfästen bestäms av aktuell vindlast och beräkningen baseras på 0,30 kn/fäste enl. Boverkets BSV 97 snö och vindlast utgåva 2. Eurokod 1: Laster på bärverk - Del 1-4: Allmänna laster - Vindlast. Tabell 2 Borrdjup och förankringsdjup för olika underlag Underlag Borrdiameter Borrdjup Förankringsdjup Betong ø 8 mm 60 mm 40 mm Tegel ø 12 mm 90 mm 70 mm Lättbetong ø 11 mm 90 mm 70 mm Lättklinker ø 11 mm 90 mm 70 mm 9

10 också användas, men vi rekommenderar att ni använder det fiberförstärkta Underlagsbruket. Se blandningsanvisningar på säcken eller på produktdatabladet. Bruket påförs med putsspruta eller slås på för hand. Om bruket påförs med putsspruta ska bruksslangen smörjas med kalkvälling innan sprutningen påbörjas. Grundskiktet ska vara minimum mm tjockt och täcka samtliga nätfästen. Grundningsskiktet ska alltid eftersträva att vara jämntjockt, men dock ska mindre ojämnheter tas upp i detta putsskikt om så krävs. Grundningsskiktet ska sedan avrakas med rätkäpp eller liknande för att erhålla en grov ytstruktur som bidrar till god vidhäftning för efterföljande putsskikt. Efterfuktning ska utföras så att grundningsskiktet hålls fuktigt i minst 3 dygn. Detta för att säkerställa härdningsprocessen och reglera vattenupptagningen på efterföljande putsskikt. Grundskiktet ska vittorka innan nästa putsskikt appliceras samt vara friskuret. Utstockning: Utstockningsytan ska ge god planhet och ha jämn tjocklek och i vissa fall även önskad ytstruktur. Vid osäkerhet kontakta Combimix. Andra påslaget görs med Combimix Underlagsbruk B (CS III) eller Putsbruk C (CS II) Grov (kan beställas med fibertillsats). Se blandningsanvisningar på säcken eller på produktdatabladet. Innan utstockningen påförs ska grundskiktet förfuktas dagen före och tillåtas att yttorka. Dagen för putsning ska ytan också förfuktas. Putsbruket påförs sedan med lämplig putsspruta eller slås på för hand. Om bruket påförs med putsspruta ska bruksslangen (dim. 32 mm) smörjas med kalkvälling innan sprutningen påbörjas. Andra putsskiktet ska appliceras när det första putsskiktet har krympt klart. Det tar ca. sju dygn. Putsbruket appliceras med en skikttjocklek på max 8 10 mm. Den total skikttjockleken puts blir ca mm. Utstockningsskiktet ska eftervattnas och hålls fuktigt i minst 3 4 dygn. Utstockningen ska friskäras mot samtliga anslutningar vid lämpligt tillfälle när putsarbetet pågår. Putsen ska efter färdigställande torka i minst 2 3 veckor innan fasaden ytbehandlas med färg eller ytputs. innan. Putsen ska vara uthärdad och ha jämn sugning. Vid behov ytfuktas ytan även samma dag som ytputsen ska appliceras. Ytputsen blandas med vatten i lämplig blandare. Håll konstant vattenmängd och blandningstid. Se blandningsanvisningar på säcken eller på produktdatabladet. Ytputsen ska appliceras i minst två påslag, beroende på val av produkt, med lämplig maskinutrustning. Genomströmningsblandare rekomenderas inte till torra ytputser. Rivputs är en torr ytputs som appliceras i ett skikt med en tjocklek på minst mm. Ytan spikrivs sedan ner till en färdig skikttjocklek på minst mm. Efter erforderlig härdning bearbetas ytan med spikbräda eller likvärdigt verktyg för att erhålla rätt ytstruktur. Alla ytputser ska friskäras mot samtliga anslutningar och vid lämpligt tillfälle när putsarbetet pågår. Kontrollera samtidigt att inga blankfläckar eller dåligt täckta partier finns. Ytan ska eftervattnas och hålls fuktigt i minst 3 4 dygn. För att undvika skarvar ska ytorna avfärgas i en följd. Eventuella skarvar som ändå uppstår bör placeras vid naturliga avgränsningar, t.ex. hörn, språng och stuprör. Ytor som ska beläggas måste alltid skyddas mot stark vind, regn, kyla och direkt solljus under hela byggprocessen. Skyddet ska behållas tills ytputsen är genomhärdad. Utfällningar kan uppstå om ytputsen utsätts för regn inom de två första veckorna. Se produktdatablad för vidare appliceringsanvisningar för respektive produkt. Fasadfärger Ny puts ska härda i minst 2 3 veckor innan målning sker. De ytor som inte ska målas måste skyddstäckas. Ytor som ska målas måste skyddas mot stark vind, regn, kyla och direkt solljus. Färgerna appliceras med pensel, roller eller lämplig sprututrustning. Vanligast är att stryka på två lager färg. I vissa fall appliceras ett grundningslager för att försäkra sig om ett jämnare slutresultat på den målade fasadytan. Temperaturen ska vara mellan 5 30 C när målningsarbetet utförs. Se produktdatablad för vidare appliceringsanvisningar på respektive produkt. 3.8 Ytskikt: Till Combimix Combi-Tradition rekommenderas torra ytputser och våta fasadfärger godkända av Combimix. Torra ytputser Något att ta hänsyn till innan ytputsen appliceras, är att om vädret är torrt och varmt ska putsen ytfuktas dagen 10

11 4 Att tänka på 4.1 Putsens samverkan med underlaget En puts bör eftersträva följande egenskaper: Vara eftergivlig mot rörelser i stommen Genomsläpplig för inifrån kommande fukt Förmåga att skydda underlaget från regn God frostbeständighet God vidhäftning Till underlaget anpassad hållfasthet Låg krympning Lång livslängd Det är mycket viktigt för frostsäkerheten att putsen har lämplig porositet, vilket säkerställs med luftporbildande tillsatser och en effektiv blandning av bruket. 4.2 Putsentreprenörer Att förbereda och genomföra ett korrekt putsningsarbete kräver breda kunskaper, god erfarenhet och ansvarskänsla. Det finns inga genvägar till ett bra resultat. Anlita därför endast erfarna specialföretag, t.ex. någon av de entreprenörer som är anslutna till Svenska Putsentreprenörföreningen SPEF. Putsbruk och maskinell utrustning är idag anpassade till rationell hantering. Detta innebär inte att hantverkskunnandet har fått ge vika. Det krävs fortfarande yrkesskicklighet vid många moment för att erhålla ett bra resultat. 4.3 Förebygg fel Om man följer Combimix projekterings- och arbetsanvisningar för de olika produkterna erhåller man putsade fasader med hög kvalitet och som fungerar under lång tid. Entreprenören ska noga gå igenom aktuell systembeskrivning och vid minsta tveksamhet angående arbetetsutförandet kontakta Combimix. Det är viktigt att samtliga moment är korrekt utförda. En felaktigt utförd rörelsefog eller blankfläckar som uppstått vid sprutning av putsen, kan förstöra ett i övrigt bra utförande. Tips! Placera arbetsställningen så långt från väggen att det går att spruta obehindrat. Detta för att undvika markerade linjer i fasaden efter ställningen. Var noga med att skydda fasaden väl under hela byggprocessen. Om man vid renovering utför lagningar på en fasad kan det uppstå olika strukturer och sugning i förhållande till den befintliga putsen. Om en tunn putsfärg påföres är det risk att lagningarna syns efter färdigställandet. Laga därför fasaden med putsbruk som har så lika egenskaper som möjligt med den befintliga fasaden. Var noga med monteringen av dillfogslister så att rörelsefogarna blir raka. Undvik att spruta ytputsen så att strukturen börjar flyta. Då uppstår s.k. blötfläckar eller blankfläckar. Lämna inga oskrapade partier vid putsning, Sådana kommer att synas mycket markant i en målad fasad. Friskär alltid putsen vid övergång mot annat material eftersom dessa rör sig på helt olika sätt. Använd finspridarmunstycke vid eftervattning av fasad i torr och varm värderlek. Det medför ökad hållfasthet. Kontrollera putsens struktur och jämnhet i kulören innan ställningen rivs. Riv ej ställning och skyddstäckning innan puts och ytputs/färg har genomhärdat/torkat. Laga hål efter ställningens förankringsöglor omsorgsfullt. Se till att rätt arbetstemperatur efterföljs under hela putsarbetet. Puts och ytputser/färger ska inte appliceras när temperaturer understiger 5 ºC eller överstiger 30 ºC. 11

12 5 Skötsel- 5.1 Rengöring - tvättning Naturligt nedsmutsade fasader rengörs genom spolning med varmvatten plus eventuellt ett milt alkaliskt rengöringsmedel. Det är viktigt att förvattna den yta som ska behandlas. Det gör att den ytliga smutsen lättare löser sig och att rengöringsmedlet inte kan absorberas eller magasineras av det sugande underlaget. Tvätta först en mindre provyta för att avgöra effekten. Vid kraftigt nedsmutsade fasader kan rengöringen behöva utföras i två omgångar. För att undvika att fasaden får ett randigt utseende efter tvättningen ska tvättning ske nedifrån och upp. Avslutningsvis sköljer man fasaden med rent vatten uppifrån och ned. Påväxt av alger tvättas bort med alkaliskt specialmedel.syratvätt eller avlutningsmedel eller andra starka detergenter får inte förekomma, då de kan lösa upp putsbrukets beståndsdelar. Maskin för högtryckstvätt kan användas om man använder ett mildare spraymunstycke. Rikta inte kraftig vattenstråle direkt mot fasaden, då den kan förstöra fasadens yta eller också pressa in vatten i bakomliggande isolering. Lokala kommuners miljöavdelningar har ofta krav på hur man ska ta hand om spillvatten och rengöringsmedel. Planera också för hur uppsamling av färgrester ska tas om hand. 5.2 Klotter och graffitti Fasadytor som blivit nedklottrade ska saneras av särskild saneringsfirma med kompetens att avgöra typ och sort av klotterfärg och utifrån detta kunna välja rätt färgborttagningsmedel och metod. 5.3 Mindre skador och underhållsbeskrivning Till mindre skador på fasaden räknas mekaniska skador orsakade av yttre omständigheter såsom bollspel, puckar, stenar, cyklar eller annan liknande åverkan. Använd lämpliga verktyg och ta bort allt skadat bruk. Förvattna reparationsytan och laga därefter med samma produkt som används vid putsning. Brädriv ytan till samma struktur som omgivande putsstruktur. När lagningen har härdat kan ny ytputs/målning ske. Kontrollera att samma kulör erhålls som vid den ursprungliga putsningen. På äldre fasader sker en naturlig åldring och blekning av färgen, och man kan behöva få en specialbrytning från Combimix av ytputsen. Läs även punkten Ommålning nedan. 5.4 Skador vid genomföringar Vid skada i direkt anslutning av genomföring i fasad där risk för inträngning av vatten finns, bör skadat område repareras snarast. Skada ska lagas enligt föreskrivet material och utförande gällande fasadsystem och entreprenad. Det ska utföras av utbildad personal med kännedom om gällande fasadsystem. Skadade detaljer ska bytas ut/lagas om nödvändigt. Ersättnings material samt metod för tätning runt genomföringsdetalj, ska vara utfört med gällande material som föreskrivits vid utförandet av entreprenad. 5.5 Större skador Större skador omfattar flera kvadratmeter och såväl putsbruk som putsnät har påverkats. Lagning sker med följande metod. Knacka bort skadat parti med putsbruk och klipp bort putsnät i sådan omfattning att man frilägger helt friska ytor och putsnät med minst 100 mm runt om. Nytt putsnät klipps till som täcker hela lagningsytan och överlappar det gamla nätet med minst 50 mm. Fäst nätet i isolerputsskivan med lämpligt antal mineralullsfästen FB 60/FB 50 så att inga bulor förekommer. Laga därefter med samma typ av putsbruk som använts tidigare. Brädriv ytan. Eftervattna och låt torka. Först när lagningen har härdat kan slutlig ytputs/målning ske. 5.6 Ommålning Innan ommålning ska alltid alger, mossor och lavar tas bort. Fasaden ska även tvättas ren från föroreningar, smuts och sot. Det kan många gånger vara svårt att få en lagad yta att få exakt samma färgnyans som den befintliga fasaden. En lösning på detta är att måla om hela fasaden eller tillräckligt stora partier att ommålningen naturligt smälter in. 5.7 Läsa mer Mer detaljer finns att läsa i t.ex. Rätt murat och putsat som är en handbok och utbildningsmaterial i ämnet samt Rätt från början PUTS & PLÅT. Utgiven av SPEF. 12

13 Anteckningar 13

14 Checklista Objektsuppgifter: Adress: Entreprenör: Projektansvarig: Kontrollpunkt: Datum: Signatur: Anmärkning: 1 Är underlag kontrollerat? (fukt, ytjämn. etc.) 2 Är ställningen rätt placerad samt inklädd för skydd av vägg mot direkt solljus eller kyla (vinter)? Distansrör på ställningsinfästning, etc? 3 Har provdragning av putsfästen utförts? (min 10 st.) 4 Har mottagningskontroll utförts? 5 Har tätheten runt anslutning och genomföring samt skarvar i underlag kontrollerats innan isoleringsarbete påbörjats? 6 Uppfyller alla plåtdetaljer kraven enligt gällande AMA Hus toleranser? (fönsterbleck, balkonganslutning, stuprör, rörsvep, sockel etc) 7 Övrig kontrollpunkt. (objektsanpassad) v Övrigt: Samtliga punkter ovan ska kontrolleras innan projektets start och signeras av ansvarig. Combimix Combi-Tradition Systembeskrivning ska uppfyllas samt finnas som bilaga till checklistan. Bilddokumentation ska utföras vid brister och bifogas under respektive kontrollpunkt. 14

15 Godkända ingående produkter i Putskoncept Combi-Tradition är följande: Combimix isolerputsskiva Combimix tjockputsfäste (Trä, plåt, betong, lättbetong, tegel) Combimix skruv Combimix startlist Combimix tätningstejp T-flex Combimix CM Vidhäftare Combimix putsnät stål Combimix nätfäste C 30 Combimix dillfogslist Combimix mineralullsfäste FB 60/FB 50. Combimix Putsbruk B (CS III) Grov eller Underlagsbruk B (CS III). (Putsskikt 1, mm) Combimix Putsbruk C grov (Putsskikt 2, 8 10 mm) Combimix mineraliska ädelputser och våta fasadfärger 15

16 Egenkontroll Objektsuppgifter: Adress: Entreprenör: Projektansvarig: Kontrollpunkt: Datum: Signatur: Anmärkning: 1 Kontroll av underlag (fukt, ytjämnhet, sockel etc.) 2 Kontroll av ställning (placering, inklädnad, uppvärmning, skydd för direkt solljus, distansrör på ställningsinfästning, etc) 3 Mottagningskontroll av beställd vara. 4 Kontroll av montage: isolering. 5 Kontroll av antal putsfästen per m 2. Behandling av vidhäftare och yttorrhet. 6 Kontroll av montage: tätningar (rätt monterade före och efter isolering vid anslutningar, genomföring, balkong etc.) 7 Kontroll av montage: stålnät. (samt förstärkningar runt dörrar, fönster, balkonger, etc.) 8 Kontroll av alla plåtanslutningar. (fönsterbleck, stuprör, balkonganslutningar, sockel, etc. Plåtdetaljerna ska uppfylla kraven enligt gällande AMA Hus). 9 Kontroll av putsskikt. (sprickor, eftervattning, friläggning av puts mot fönster, dörrar och andra anslutningar.) 10 Kontroll av rörelsefogar (placering, dilfogslist, etc.) 16

17 Kontrollpunkt: Datum: Signatur: Anmärkning: 11 Kontroll av skyddstäckning av fasad. (Regntak, sommarväv, vinterväv etc.) 12 Kontroll temperatur under putsning. (Fasadtemperatur får inte understiga 5 C grader) 13 Kontroll uttorkning/härdning av putsskiktet. 14 Kontroll av ytor innan avfärgningsarbete påbörjas. (sprickor, skador, blötfläckar etc.) 15 Kontroll av temperatur under avfärgning. (Ädelputs / fasadfärg, lika punkt 12) 16 Kontroll av ytor innan ställningsrivning påbörjas. (kulör, struktur, skador, etc.) 17 Kontroll på lagningar efter ställningsinfästning. 18 Övrig kontrollpunkt. (objektsanpassad) Övrigt: Samtliga kontrollpunkter ovan ska utföras fortlöpande under projektets gång och signeras av ansvarig. Combimix Combi-Tradition Systembeskrivning ska uppfyllas samt finnas som bilaga till egenkontrollen. Bilddokumentation ska utföras vid brister och bifogas under respektive kontrollpunkt. Vi reserverar oss för eventuella tryckfel. 17

18 Du gör oss bättre En viktig framgångsfaktor för Combimix är vår förmåga att lyssna på våra kunder. Era synpunkter och önskemål är en naturlig del i vårt utvecklingsarbete. Har du frågor eller synpunkter på våra produkter är du välkommen att höra av dig till oss på eller info@combimix.se. Vi kan givetvis även hjälpa med rådgivning kring specifika byggtekniska frågor.
