1 Så funkar ett hus Husets delar Anders Lund, Ekocentrum

2 Varför har vi hus? Klimatskydd. Möjliggöra inneklimat. Förutsättningar för olika funktioner.

3 Klimatskydd i vilken miljö? Huset på flotten Ra miljövänligt men kortlivat.

4 Ett hus består av Tak Väggar / stomme Golv Grund

5 Tak Taket är utsatt för stor belastning. Det ska tåla: Solljus Vind Vatten: Regn och snö Tyngd: Vatten, snö och is.

6 En komplikation är olika genomföringar: skorstenar, ventilationstrummor, takluckor etc. Tak

7 Tak På något sätt ska också underliggande delar skyddas vid avsiktlig avrinning.

8 Tak - snötryck Snötryck är en vanlig orsak till haveri. Takmaterial väger också. Något måste hålla det uppe.

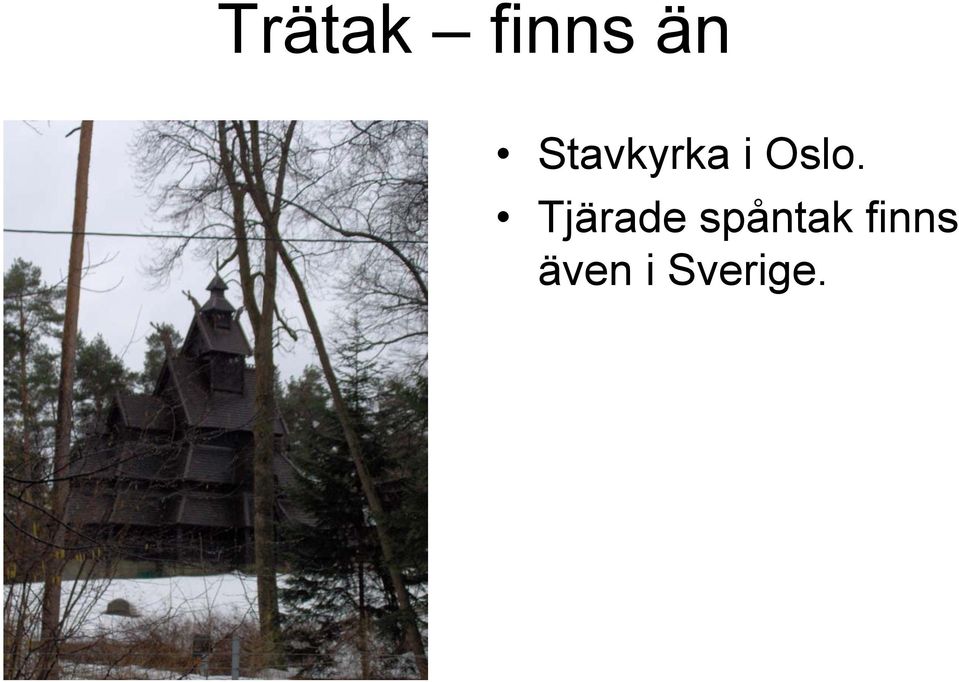

9 Trätak finns än Stavkyrka i Oslo. Tjärade spåntak finns även i Sverige.

10 Skiffertak Skiffer är stenplattor. Tungt. Beständigt. Eriksberg.

11 Betongpannor Tidigare tegeltaket är ersatt av betongpannor: Tyngre än tegel. Eroderar fortare i sur miljö. Traditionellt trähus i Nösund.

12 Tegel, plåt, papp Olika material skapar olika förutsättningar.

13 Platta tak Simbassäng på taket? Faktiskt oftast papp och asfalt. Ska tåla -30 till +100 grader! Färgens betydelse

14 Platta tak Betongtaket kan tätas med asfalt, täckas med grus. Om man vill isoleras med foamglas. Då kan man göra uteplatser, takterrasser, parkeringsplatser eller takträdgårdar utan brandrisk.

15 Nya spännande taklösningar Med solfångare inbyggd i taket. Ny lösning, nya problem.

16 På Eriksberg Plåttak tv brukar ha papp under. Sedumtak t h brukar ha papp och platonmatta under.

17 Koreanskt vasstak förankrat med nät av växtfiber för att förhindra att det blåser bort.

18 Under yttertaket finns mer: Yttertaket måste sitta fast i något så det inte blåser bort. Under kan finnas: Bärläkt Papp Underlag Bärande konstruktion (takstolar, platta, )

19 Bärande balkar kan göras på många kostnadsbesparande sätt Men hur länge håller det?

20 Väggar Ytterväggarna kan vara bärande. Då håller de uppe huset inklusive tak. Ex timmerstockar eller regelväggar. De kan också vara icke-bärande. Då ska de bara hålla tätt. Ex regelväggar, betongelement.

21 Väggar Ytskikt (färg) Klimatskydd (panel, puts tegel osv) Luft / bärläkt / fastanordingar (nät) Vindtätning (minerig, utegips, asfaboard) Isolering Fuktspärr Innegips Tapet eller färg.

22 Yttervägg Väggen ska också tåla: Solljus Vind Vatten: Regn och snö.

23 Ytans ytterskikt skyddas med puts, färg etc. Yttervägg

24 Tegelvägg utanför betong Väggar måste skyddas för takets fukt.

25 Tegel som fasad Kan muras mot betong eller Utanpå isolerad regelvägg.

26 Traditionellt trähus - Nösund Trästockarna i stommen är skyddade av en stående panel spikad direkt på stockarna. Färgskiktet skyddar i sin tur panelen.

27 Träpanel som åldrats Hur ser det ut under?

28 Vad som finns under?

29 Ofta blandas flera material Nyrenoverat landshövdingehus

30 Asbestplattor Ett bra sätt att skydda trä i stommen är att klä huset med asbestplattor.

31 Yttervägg av minerit o lärkläkt

32 Numera skyddas byggen med duk Även om material inte är sugande har de svårt att torka efter regn.

33 Den ultimata otäta väggen - självdraget fungerar verkligen

34 Putsad tegelvägg 1880 Kalkputs Silikatfärg (keim)

35 Inmurad förstärkning av I-balk

36 Putsad vägg utanpå plastisolering sedd underifrån Frigolit mot gamla fasaden och ny puts utanpå, sett underifrån.

37 Mineritskivor, isolering Notera problemet med kabeln. Isolering ska in i facket.

38 Minerit notera skadan Isolering passas in, så kommer ny minerit eller bara fasadsten för att simulera stengrund.

39 Betongstomme

40 Med bärande betongstomme kan vissa väggpartier göras lättare.

41 Isolering ingjuten i betongelement

42 Valfria fasadelement kan sättas in

43 Princip: vägg med stålreglar och gips. Isolering emellan.

44 Undvik köldbryggor Mineralull på betongelementens ändar.

45 Grund Plintar. Torpargrund. Krypgrund (var varmgrund) Källare. Platta på mark.

46 Den ultimata grunden en båt Vattentät. Anordning på insidan för att ta hand om läckage och kondens. Radontät.

47 Plintar Med mycket luft under huset går det bra.

48 Platta på mark underst makadam, så isolering

49 Platta på mark ovanpå muras och gjutes betong

50 Källaren nu en 4:a r o k delvis under jord.

51 Platonmatta utanför grundmur

52 Konsten att ventilera under ett hus Detta är mycket vanligt.

53 Plintar Välventilerat fungerar även i fuktig miljö.

54 Golv

55 Klinkergolv på betong
