1 Om-och tillbyggnad för Värnamo Kommunala Industrifastigheter AB Värnamo

2 Om-och tillbyggnad 1 (12) Innehållsförteckning 1. Översiktlig beskrivning av befintlig byggnad 1.1 Grundläggning 1.2 Stomme 1.3 Ytterväggar 1.4 Innerväggar 1.5 Yttertak 1.6 Övrigt 2. Utförda undersökningar 3. Myndighetskrav 4. Lastförutsättningar 5. Säkerhetsklasser och livslängder 6. Miljöklasser och beständighetskrav 7. Stomme/Stabilisering 7.1 Livesal 7.3 Biografer 7.2 Restaurang/kök 7.4 Hissar/trappor 7.5 Bibliotek 7.6 Centraltrapphus 7.7 Huvudentré 7.8 Auditoriet 7.9 Fläktrum mot norr 7.10 Gula huset 8. Grundläggning 9. Information, generellt 10. Brand 11. Vibrationer 12. Ljudisolering

3 Om-och tillbyggnad 2 (12) 1. Översiktlig beskrivning av befintlig byggnad Beträffande beskrivning av befintliga byggdelar, se även Byggdelsbeskrivning Etapp Grundläggning Befintlig byggnad är grundlagd på utbredda plattor respektive plintar av betong. 1.2 Stomme Sommen utgörs av pelare-/balksystem av stål/betong. Betongbjälklagen är i huvudsak av två olika typer. Primär-och sekundärbalkar av stål ingjutna i bjälklaget, respektive balkar/bjälklag av betong. I byggnadens västra del utmed järnvägen utgörs stommen i huvudsak av i bjälklaget ingjutna balkar av stål. Pelarna på plan 1200 och 1300 i allmänhet är av stål och är kringgjutna med betong eller kringmurade med tegel. Balkar och pelare på plan 1400 och 1500 utgörs i huvudsak av platsgjuten betong. De östra delarna av byggnaden utgörs i huvudsak av platsgjuten betongstomme. I husets västra del utmed järnvägen förekommer takstolar av stål likaså förekommer det, i en liten del av huset, en nyare bjälklagskonstruktion med stålbalkar och tunnplåts form så kallat combidäck. Golvnivåer varierar inom lokalerna. I husets norra gavel finns en platsgjuten silo som bryter igenom våningsplanen. 1.3 Ytterväggar Bärande ytterväggar utgörs av tegel respektive betong. Vissa fasader med putsat ytskikt. Insida yttervägg är generellt slätputsad. 1.4 Innerväggar Bärande innerväggar är av varierande slag gjutna, murade och putsade. 1.5 Yttertak Betong respektive lättbetongplank. Tätskikt av gummiduk/papp. 1.6 Övrigt Enligt material- och arbetsbeskrivningar upprättade i samband med uppförandet av byggnaderna (ca i början av 1940-talet) är bjälklaget över källaren dimensionerat för en belastning på 750kg/m2, övriga bjälklag är dimensionerade för 500kg/m2.

4 Om-och tillbyggnad 3 (12) 2. Utförda undersökningar Okulär inventering har utförts av åtkomliga delar. Upptagning av ett antal borrkärnor för bestämning av betongens hållfasthetsklass har utförts i tidigare etapp 1 och analyserats hos Provningsanstalten i Borås. Upptagning av borrkärnor för bestämning av befintliga bjälklags uppbyggnad har utförts i tidigare etapp 1. Okulär inspektion av åtkomliga delar samt bedömning av status på befintliga stålkonstruktioner har utförts i tidigare etapp 1 av ingenjör Joel Jonsson AB. Geoteknisk undersökning har utförts i tidigare etapp 1 Miljöteknisk undersökning har utförts av annan konsult i tidigare etapp 1. En del saneringsarbeten skall göras i kommande etapp vilket innebär rivning respektive ingrepp i bärande stomdelar. 3. Myndighetskrav Boverkets Författningssamling BFS 2013:10, EKS 9 Eurokoder HUS AMA 11, Anläggnings AMA Lastförutsättningar Byggnaden dimensioneras för vind-och snölaster enligt gällande normer för värden gällande Värnamo Kommun. Snölast: Snözon 2, S k = 2,0 kn/m2 Vindlast: Referensvindhastighet V b = 24 m/s Nyttig last: Bibliotek, plan ,5 kn/m2 (750 kp/m2, kategori E1) Bibliotek, plan ,0 kn/m2 (750 kp/m2, kategori E1) Livesal 5,0 kn/m2 (500 kp/m2, kategori C5) Foajén 5,0 kn/m2 (500 kp/m2, kategori C5) Fläktrum, teknikutrymmen 4,0 kn/m2 (400 kp/m2, kategori C4) Auditorium, (Scen) 4,0 kn/m2 (400 kp/m2, kategori C4) Trapphus, trappor 3,0 kn/m2 (300 kp/m2, kategori C3) Auditorium, (fasta platser) 2,5 kn/m2 (250 kp/m2, kategori C2) Auditorium, (teknikutrymmen) 2,5 kn/m2 (250 kp/m2, kategori C2) Biografer (fasta sittplatser) 2,5 kn/m2 (250 kp/m2, kategori C2) Reception, restaurang 2,5 kn/m2 (250 kp/m2, kategori C1) Kontorsutrymmen 2,5 kn/m2 (250 kp/m2, kategori C1) Övriga utrymmen 2,5 kn/m2 (250 kp/m2, kategori C1) Bjälklaget över livescenen har dimensionerats för 4,0 kn/m2 (400 kp/m2, kategori C4) Laster under byggtiden: Enligt SS-EN :2005

5 Om-och tillbyggnad 4 (12) 5. Säkerhetsklasser och livslängder Generellt tillämpas Säkerhetsklass 3 6. Miljöklasser och beständighetskrav Byggnadens livslängd sätts till 50 år, livslängdskategori 4 enligt SS-EN 1990 (2.3) Beträffande miljöklasser se Allmänna anvisningar och föreskrifter ritning 2K och Stomme/Stabilisering Beträffande beskrivning av byggdelar, ingående material och klimatskydd med Up-värden hänvisas till Byggdelsbeskrivning Etapp2. Se även sektionsritningar. 7.1 Livesal Livesalen sträcker sig i två våningsplan. Befintligt bjälklag över plan 1200 rivs. Nytt bjälklag över plan 1300 kommer att gjutas över livesalen. I det nya bjälklaget kommer det att integreras 6st förspända betongbalkar med spännvidd på ca 20m. De 4 mellersta balkarna kommer att bära de 6 pelarna som avväxlas mellan plan , förutom bjälklaget över plan 1300 bär de även biograferna. Nya väggar av betong kommer att gjutas runt livesalen, dels för att klara ljudkraven och dels för att bära befintliga anslutande konstruktioner. Den västra väggen kommer även att ta upp jordtrycket från den motfyllda väggen på plan Väggarna medverkar också för stabilisering av byggnaden. Delar av grundläggning till förrummet för livesalen, har utförts i föregående etapp 1. Gäller för den södra väggen i linje med hiss 1 och 2. Gridd av stålbalkar för upphängning av installationer kommer att monteras på undersidan livesalens tak. Särskilda krav med hänsyn till akustik måste tas (överföring av stomljud till betongstomme) Golvet utgörs av isolerad betongplatta på mark som gjuts i två skikt med glidskikt av plastfolie mellan och utgörs skilt från anslutande väggar. Lanseringsöppningar kommer att erfordras i den norra fasaden och innanförliggande murad vägg för intransport av prefabricerade betongbalkar. Omfattande provisoriska stagnings-/stämpningsåtgärder kommer att erfordras i samband med rivning/avväxlingar av befintliga pelare och montering av balkar vilket medför extra höga krav på säkerhet och arbetsmiljö. 7.2 Restaurang/kök Delar av golvet i restaurangen har färdigställts i tidigare etapp. I köket kommer ett antal brunnar mm att gjutas in i golvet. Ett antal av dessa brunnar/gropar kommer att hamna på ovansidan av befintliga

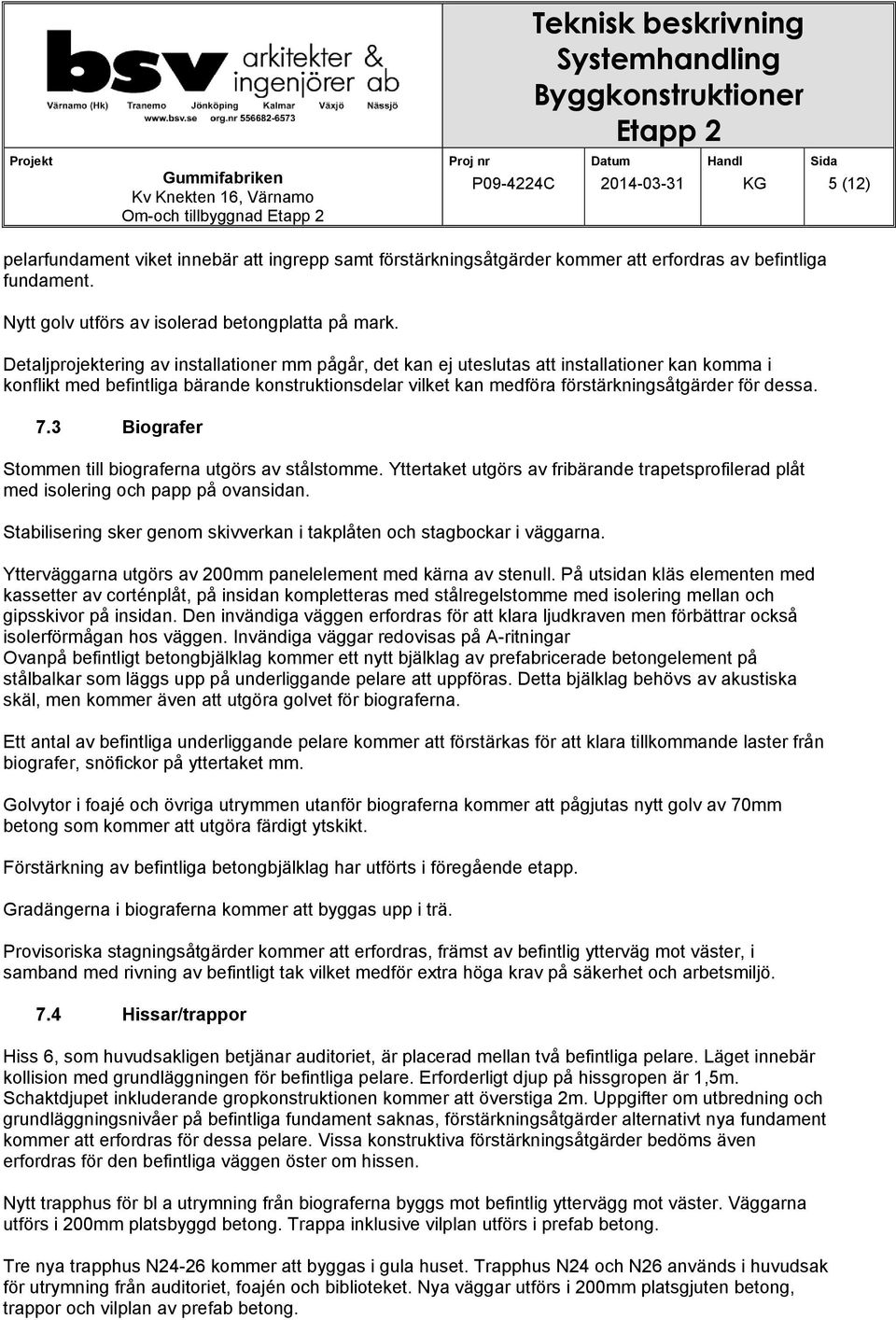

6 Om-och tillbyggnad 5 (12) pelarfundament viket innebär att ingrepp samt förstärkningsåtgärder kommer att erfordras av befintliga fundament. Nytt golv utförs av isolerad betongplatta på mark. Detaljprojektering av installationer mm pågår, det kan ej uteslutas att installationer kan komma i konflikt med befintliga bärande konstruktionsdelar vilket kan medföra förstärkningsåtgärder för dessa. 7.3 Biografer Stommen till biograferna utgörs av stålstomme. Yttertaket utgörs av fribärande trapetsprofilerad plåt med isolering och papp på ovansidan. Stabilisering sker genom skivverkan i takplåten och stagbockar i väggarna. Ytterväggarna utgörs av 200mm panelelement med kärna av stenull. På utsidan kläs elementen med kassetter av corténplåt, på insidan kompletteras med stålregelstomme med isolering mellan och gipsskivor på insidan. Den invändiga väggen erfordras för att klara ljudkraven men förbättrar också isolerförmågan hos väggen. Invändiga väggar redovisas på A-ritningar Ovanpå befintligt betongbjälklag kommer ett nytt bjälklag av prefabricerade betongelement på stålbalkar som läggs upp på underliggande pelare att uppföras. Detta bjälklag behövs av akustiska skäl, men kommer även att utgöra golvet för biograferna. Ett antal av befintliga underliggande pelare kommer att förstärkas för att klara tillkommande laster från biografer, snöfickor på yttertaket mm. Golvytor i foajé och övriga utrymmen utanför biograferna kommer att pågjutas nytt golv av 70mm betong som kommer att utgöra färdigt ytskikt. Förstärkning av befintliga betongbjälklag har utförts i föregående etapp. Gradängerna i biograferna kommer att byggas upp i trä. Provisoriska stagningsåtgärder kommer att erfordras, främst av befintlig ytterväg mot väster, i samband med rivning av befintligt tak vilket medför extra höga krav på säkerhet och arbetsmiljö. 7.4 Hissar/trappor Hiss 6, som huvudsakligen betjänar auditoriet, är placerad mellan två befintliga pelare. Läget innebär kollision med grundläggningen för befintliga pelare. Erforderligt djup på hissgropen är 1,5m. Schaktdjupet inkluderande gropkonstruktionen kommer att överstiga 2m. Uppgifter om utbredning och grundläggningsnivåer på befintliga fundament saknas, förstärkningsåtgärder alternativt nya fundament kommer att erfordras för dessa pelare. Vissa konstruktiva förstärkningsåtgärder bedöms även erfordras för den befintliga väggen öster om hissen. Nytt trapphus för bl a utrymning från biograferna byggs mot befintlig yttervägg mot väster. Väggarna utförs i 200mm platsbyggd betong. Trappa inklusive vilplan utförs i prefab betong. Tre nya trapphus N24-26 kommer att byggas i gula huset. Trapphus N24 och N26 används i huvudsak för utrymning från auditoriet, foajén och biblioteket. Nya väggar utförs i 200mm platsgjuten betong, trappor och vilplan av prefab betong.

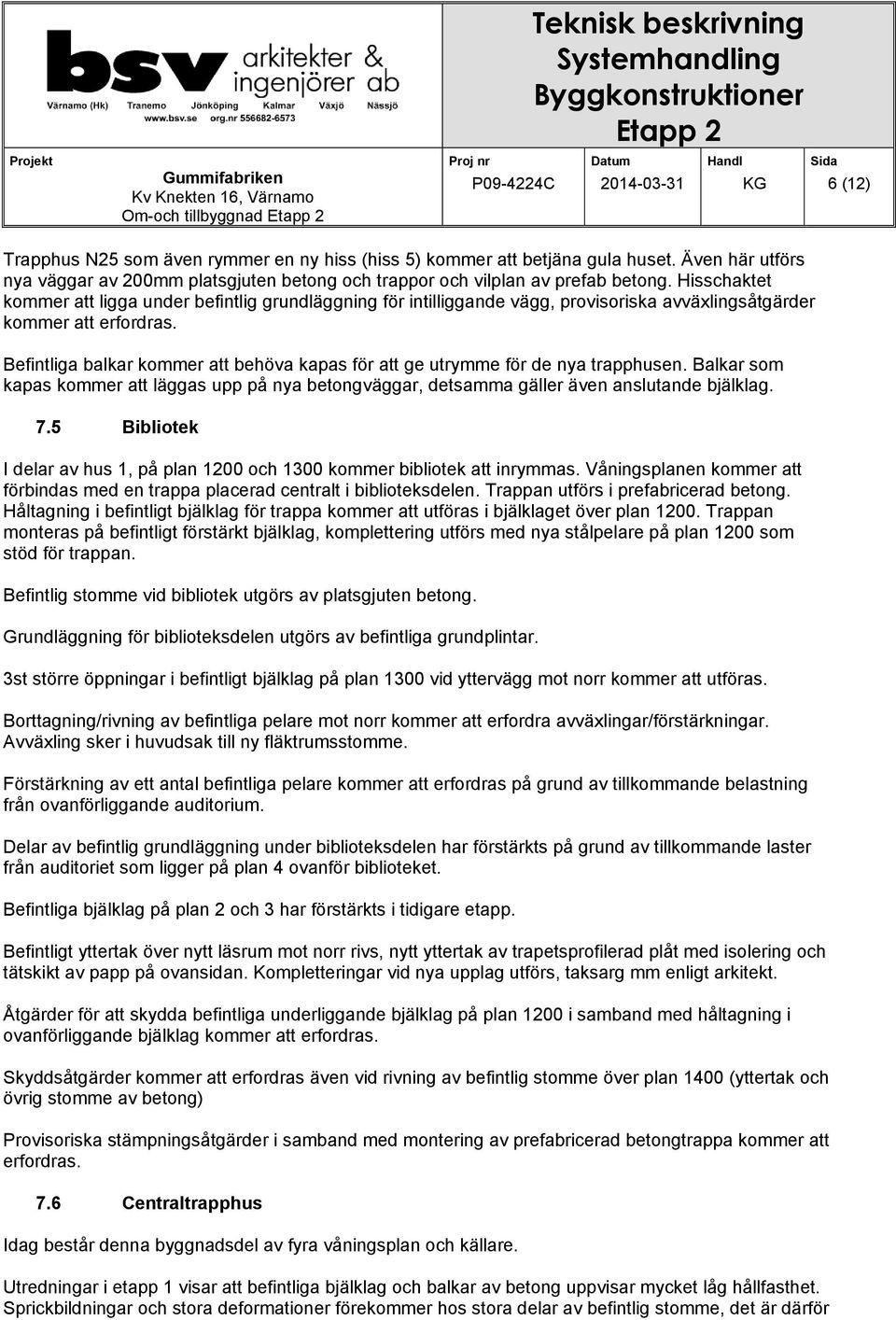

7 Om-och tillbyggnad 6 (12) Trapphus N25 som även rymmer en ny hiss (hiss 5) kommer att betjäna gula huset. Även här utförs nya väggar av 200mm platsgjuten betong och trappor och vilplan av prefab betong. Hisschaktet kommer att ligga under befintlig grundläggning för intilliggande vägg, provisoriska avväxlingsåtgärder kommer att erfordras. Befintliga balkar kommer att behöva kapas för att ge utrymme för de nya trapphusen. Balkar som kapas kommer att läggas upp på nya betongväggar, detsamma gäller även anslutande bjälklag. 7.5 Bibliotek I delar av hus 1, på plan 1200 och 1300 kommer bibliotek att inrymmas. Våningsplanen kommer att förbindas med en trappa placerad centralt i biblioteksdelen. Trappan utförs i prefabricerad betong. Håltagning i befintligt bjälklag för trappa kommer att utföras i bjälklaget över plan Trappan monteras på befintligt förstärkt bjälklag, komplettering utförs med nya stålpelare på plan 1200 som stöd för trappan. Befintlig stomme vid bibliotek utgörs av platsgjuten betong. Grundläggning för biblioteksdelen utgörs av befintliga grundplintar. 3st större öppningar i befintligt bjälklag på plan 1300 vid yttervägg mot norr kommer att utföras. Borttagning/rivning av befintliga pelare mot norr kommer att erfordra avväxlingar/förstärkningar. Avväxling sker i huvudsak till ny fläktrumsstomme. Förstärkning av ett antal befintliga pelare kommer att erfordras på grund av tillkommande belastning från ovanförliggande auditorium. Delar av befintlig grundläggning under biblioteksdelen har förstärkts på grund av tillkommande laster från auditoriet som ligger på plan 4 ovanför biblioteket. Befintliga bjälklag på plan 2 och 3 har förstärkts i tidigare etapp. Befintligt yttertak över nytt läsrum mot norr rivs, nytt yttertak av trapetsprofilerad plåt med isolering och tätskikt av papp på ovansidan. Kompletteringar vid nya upplag utförs, taksarg mm enligt arkitekt. Åtgärder för att skydda befintliga underliggande bjälklag på plan 1200 i samband med håltagning i ovanförliggande bjälklag kommer att erfordras. Skyddsåtgärder kommer att erfordras även vid rivning av befintlig stomme över plan 1400 (yttertak och övrig stomme av betong) Provisoriska stämpningsåtgärder i samband med montering av prefabricerad betongtrappa kommer att erfordras. 7.6 Centraltrapphus Idag består denna byggnadsdel av fyra våningsplan och källare. Utredningar i etapp 1 visar att befintliga bjälklag och balkar av betong uppvisar mycket låg hållfasthet. Sprickbildningar och stora deformationer förekommer hos stora delar av befintlig stomme, det är därför

8 Om-och tillbyggnad 7 (12) nödvändigt att ersätta denna med ny konstruktion. Konstruktionen över källaren, bjälklag, balkar inklusive pelare och grundkonstruktion har förstärkts i tidigare etapp 1 då denna inrymmer installationsutrymmen nödvändiga för driften av etapp 1. Ny stomme, balkar, pelare och bjälklag utförs av platsgjuten betong. Nya trappor som utförs inspända i bjälkagen utförs i prefabricerad betong. Yttertaket över huvudtrapphuset utförs av balkar av stål med fribärande trapetsprofilerad plåt mellan samt isolering och papp på ovansidan. Vid uppförande av ny stomme kommer provisoriska staganings-/ stabiliserings åtgärder att erfordras under byggtiden. För montering av prefab trappor kommer provisoriska öppningar i bjälklagen att erfordras. Öppningar gjuts igen efter montage av trappor. Nya öppningar i befintliga tegelväggar vid entréplanet, plan 1200, kommer att utföras. Då öppningarna är stora kommer nya balkar och pelare av platsgjutenbetong att anordnas. Provisoriska åtgärder vid utförande av ny konstruktion kommer att erfordras. Beslut har tidigare tagits att behålla befintliga ytterväggar av tegel. På delar av yttertaket kommer balkong/terras att anordnas. Balkongen isoleras/tätas med cellglas/papp med ytskikt enligt arkitekt. Receptionen placeras huvudsakligen inne i befintlig byggnad. Bjälklaget har här sänkts till samma nivå som i övriga delar av receptionen. Denna åtgärd utfördes i tidigare etapp 1. Vissa avväxlings-/förstärkningsarbeten har utförts i etapp 1, främst mot de västra delarna i anslutning till etapp 1 (nya balkar/pelare har gjutits) För stabilisering av trapphuset används befintliga väggar och anslutande byggnad. Preliminärt planeras ny konstruktion utföras våningsvis, med början på nedersta planet, så att totalstabiliteten för trapphuset behålls. Verksamhet i serviceutrymmen i källarvåningen plan 1100 kommer att vara i drift under byggnadsarbetena för etapp 2. Rivningen av befintlig stomme innebär risker vid hantering av rivningsmassor, vatten mm. Väderskydd och skydd av bjälklaget över källaren kommer att erfordras för att säkra driften av befintliga installationer i källarvåningen. 7.7 Huvudentré Huvudentrén stommen utförs i huvudsak i limträ. Ett sekundärbärverk av kertobalkar läggs på limträbalkarna för bärning av yttertaket. Yttertaket utförs av fribärande trapetsprofilerad plåt med isolering och papp på ovansidan. Väggar utförs av glaskonstruktion. Golvet utförs som isolerad betongplatta på mark. Betongplattan kommer att gjutas under tak. Stomstabilisering sker till befintlig byggnad. Eventuellt kompletterande stagbockar anordnas i entréns östra delar. Flera av grundplintarna för entrén har redan gjutits i den tidigare byggetappen. Ledningsstråk (el, tele mm) från ny transformatorstation och hus 1 mot väster har i etapp 1 lagts under golvet till huvudentrén. Ledningarna går till intilliggande ställverk, tele/data m fl. Hänsyn till dessa skall tas vid utförande av grundläggningsarbetena för huvudentrén.

9 Om-och tillbyggnad 8 (12) 7.8 Auditoriet Ovanför biblioteket, på plan 1400, placeras ett nytt auditorium. Auditoriet kommer att bli ca 15m högt. För att ge plats till auditoriet kommer befintlig stomme (yttertak, delar av yttervägg och pelare) som i huvudsak utgörs av platsgjuten betong att rivas. Auditoriet utgörs av ett botteplan med gradänger/gradängbjälklag, publikbalkong, teknikbalkong samt service och installationsutrymmen högst upp vid taket. Längs fram anordnas en scen med en stor ny transporthiss bakom scenen. I anslutning till auditoriet anordnas en foajé i två plan. Hygienutrymmen samt ett fläktrum anordnas även vid sidan av auditoriet, mot öster, ovanför gula huset. För att klara tillkommande belastningar kommer delar av befintligt bjälklag över plan 3, under scen och foajé mot öster, att behöva förstärkas. Ny hiss och trappa anordnas även i foajén mellan de olika foajébjälklagen. Förstärkningsåtgärder kommer att utföras under trappa/hiss i underliggande bjälklag. Stommen till auditoriet utgörs i huvudsak av stål. Yttertaket utgörs av prefabricerade betongelement typ HDF 120/20 med isolering och tätskikt av papp på ovansidan. Yttertaket är upplagt på ca 20m långa stålfackverk av VKR-profiler. Fackverken är ca 3m höga. Fackverken är upplagda av pelare av stål vid ytterväggarna. Nya ytterväggar utgörs av 200mm lättelement med kärna av stenull. Elementen kommer på utsidan att kläs med kasetter av corténplåt. På insidan kompletteras ytterväggen med stålregelstomme med isolering mellan och gipsskivor på insidan. Den invändiga väggen erfordras för att klara ljudkraven men förbättrar också isolerförmågan hos väggen, invändig vägg redovisas på arkitektritningar. Ovanpå befintligt betongbjälklag kommer ett nytt bjälklag av prefabricerade betongelement typ HDF 120/20 att läggas på stålbalkar som i sin tur läggs upp på underliggande pelare. Detta bjälklag behövs av akustiska skäl, men kommer även att utgöra golvet till auditoriet. På detta bjälklag kommer gradängerna att byggas upp. Mellan befintligt/nytt bjälklag isoleras med 95mm stenullsskiva. Gradängerna som utförs i huvudsak i trä sektioneras med hänsyn till brand samt utförs täta för att fungera ventilationstekniskt. Foajébjälklaget bakom gradängerna utförs i trä uppstolpat på det nya betongbjälklaget. Auditoriet kommer även att inrymma 2st balkonger, publikbalkong respektive teknikbalkong. Den bärande stommen till dessa utförs i stål. Ovanpå stålstommen gjuts bjälklag av s k combidäck. På delar av undersidan av takfackverken kommer det att utföras bjälklag för installationer mm. Bjälklaget utgörs av gallerdurk på bärande stomme av stål. Bjälklaget kommer delvis att hängas upp till fackverkstakstolarna. Över scenen kommer det på undersida och mellan fackverken att monteras ett stort antal teaterbalkar av stål. Scenen utförs som träkonstruktion uppstolpat på underliggande nytt betongbjälklag.

10 Om-och tillbyggnad 9 (12) Stommen till auditoriet kommer att utföras isolerat från underliggande befintlig stomme och anslutande ny stomme för att klara akustiska krav, stomljudsöverföring mm. Isolering utförs med mellanlägg av akustikmattor s k sylomerer. Befintlig underliggande stomme kommer att förstärkas för att klara belastningar från auditoriet. Förstärkningen sträcker sig i allmänhet ner till underliggande källarplan. Förstärkningen omfattar främst befintliga pelare under de nya auditoriepelarna. Auditoriet stabiliseras genom skivverkan i takbjälklaget av betong och stagbockar i vägarna. Stagbockarna förs ned till underliggande källare. Analytiska brandberäkningar har utförts av brandskyddskonsult. Beräkningarna visar att takfackverken inte behöver brandskyddas då stålets nyttjandegrad understiger ett visst gränsvärde. Övriga delar av stålstommen kommer att brandskyddas genom brandskyddsmålning eller inklädnad. På grund av tillkommande laster från auditoriet har delar av befintlig grundläggning förstärkts i tidigare etapp. Befintligt bjälklag på plan 4 har förstärkts i tidigare etapp. Rivning av befintlig konstruktion över plan 4 och lyft av långa och tunga element medför extra höga krav på säkerhet och arbetsmiljö. Provisoriskt väderskydd under byggtiden kommer att erfordras då källaren under auditoriet mm innehåller installationer tillhörande etapp 1 Åtgärder för att skydda bjälklaget på plan 1400 i samband med rivning av befintlig ovanförliggande konstruktion kommer att erfordras. 7.9 Fläktrum mot norr Stommen till fläktrummet utgörs av stål. Yttertaket utgörs av fribärande trapetsprofilerad stålplåt med isolering av stenull och tätskikt av papp på yttersidan. Ytterväggarna består av 200mm lättelement med kärna av stenull. Elementen kommer att kläs med kassetter av corténplåt. Av akustiska skäl kommer den södra väggen mot auditoriet att utföras av 200mm prefabricerad betong och monteras mot stommen till fläktrummet. Bjälklagen utgörs av prefabricerade betongelement typ HDF 120/20, det översta bjälklaget utgörs dock av gallerdurksbjälklag på stålbalkar. Stabilisering sker med skivverkan i takplåten och stagbockar i väggar. Stagbockarna förs ner till källaren. Under fläktrummets första bjälklag finns biblioteket och källare. Avväxling av ett antal befintliga balkar/pelare i biblioteksdelen kommer att ske till den nya fläktrumsstommen. Befintligt yttertak inkl befintliga betongkonstruktioner över biblioteket plan 1300 (delen under fläktrummet) rivs. (Fläktrummets första bjälklag hamnar över denna del.) Ett par nya pelare i källarplanet inklusive grundläggning har gjutits i föregående etapp.

11 Om-och tillbyggnad 10 (12) Lyft av långa och tunga element kommer att erfordras vilket medför extra höga krav på säkerhet och arbetsmiljö Gula huset I det gula huset kommer, som beskrivit ovan, att uppföras 3st nya trapphus och hiss. Nytt fläktrum och hygienutrymmen tillhörande auditoriet kommer att förläggas ovanpå gula husets yttertak. För bärning av dessa delar kommer de nya trapphusens och hissens väggar att användas. Ovanpå dessa byggs stomme av stål för att bära bjälklagen som utgörs av prefabricerad betong typ HDF 120/20 och yttertaket som utgörs av fribärande trapetsprofilerad stålplåt med isolering av stenull och tätskikt av papp på yttersidan. Stabilisering sker med skivverkan i takplåten och stagbockar i väggar. Auditoriets stomme används också för stabilisering av dessa delar. Då auditorium, fläktrum och hygienutrymmen ligger över gula husets tak kommer stora snöfickor att bildas. Laster från snöfickorna kommer att tas hand om genom att lägga ny takplåt över gula husets tak och föra över lasterna till befintlig ytterväg mot öster, befintliga pelare och de nya trapphusens och hissens väggar. Ovanpå den nya takplåten läggs ett lager med 50mm stenullsisolering och papp. Befintliga lättbetongplank över södra trapphuset uppvisar skador och kommer att ersättas med trapetsprofilerad plåt Fasaden kommer att tilläggsisoleras enligt serporocsystemet med 100mm stenull som putsas Rivning av befintligt trapphus i södra delen av hus 2 samt återställning av mark mm kommer att utföras. Rökgasevakueringsschakt/kulvert för rökgaser från källarutrymmen kommer att anordnas i anslutning till bef gavelvägg Lyft av långa och tunga element kommer att erfordras vilket medför extra höga krav på säkerhet och arbetsmiljö. I samband med byggande av nya trapphus/hiss kommer provisoriskt väderskydd att erfordras. Montering av prefab trappor/vilplan förutsätts ske genom yttertaket. 8. Grundläggning Grundläggning utförs i allmänhet med plintar eller utbreda plattor. Delar av fläktrummet norr om auditoriet kommer att grundläggas på borrade stålrörspålar ner till berg, då nya fläktrumspelare kommer över befintlig grundläggning. Denna grundläggningsmetod innebär att befintliga fundament inte får någon tillskottslast från fläktrumspelarna. Även livesalen kommer att grundläggas på borrade stålrörspålar ner till berg. Denna grundläggningsmetod har valts eftersom en konventionell grundläggning med plattor hade inneburit oacceptabelt stora. Bedömt avstånd till berg är ca 12-15m. I befintlig källarplan, söder om sprinklercentralen, kommer 3st befintliga pelarfundament att förstärkas på grund av tillkomande laster från auditoriet Ett antal befintliga pelarfundament (preliminärt ca 10st) kommer att förstärkas på grund att dessa

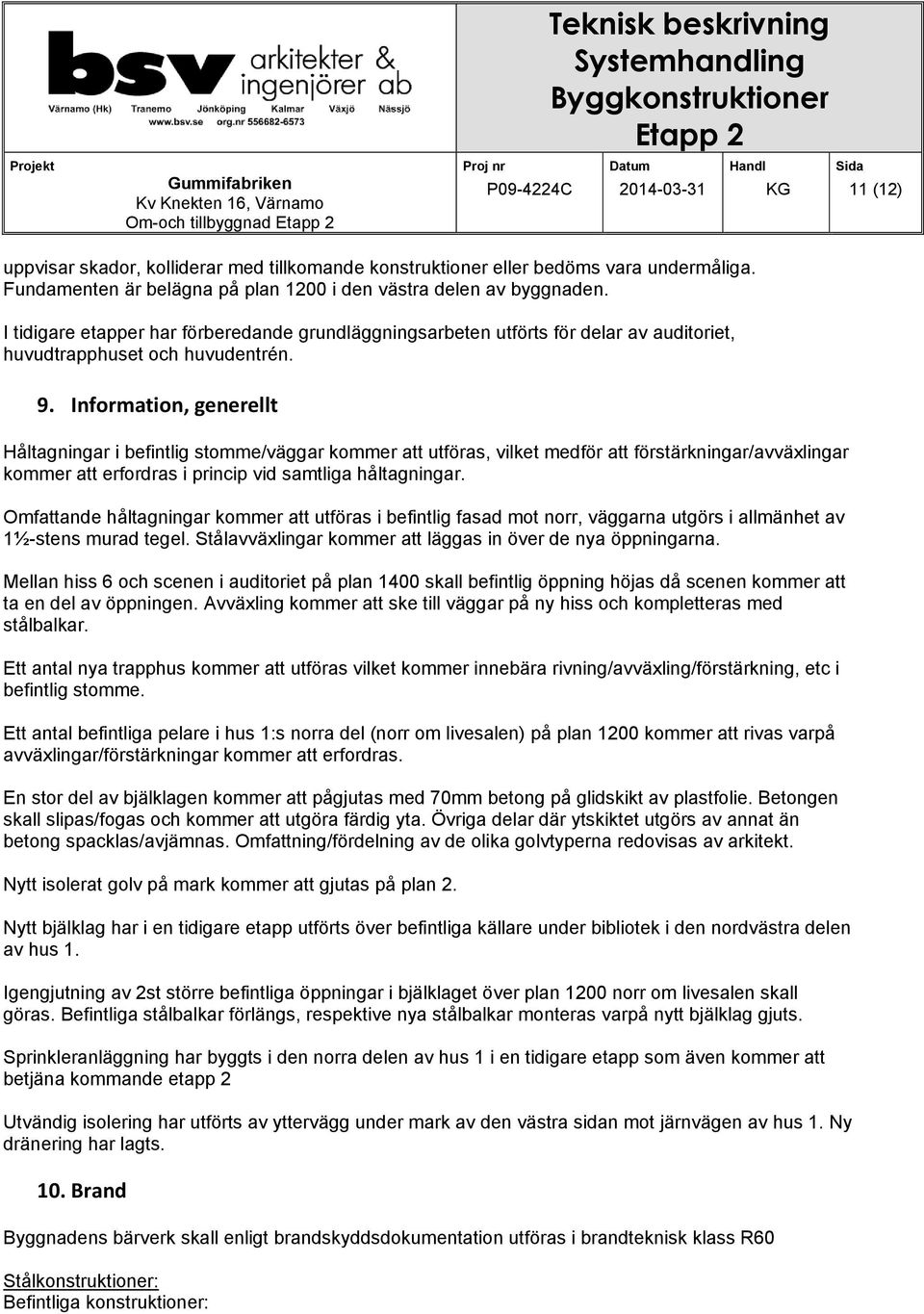

12 Om-och tillbyggnad 11 (12) uppvisar skador, kolliderar med tillkomande konstruktioner eller bedöms vara undermåliga. Fundamenten är belägna på plan 1200 i den västra delen av byggnaden. I tidigare etapper har förberedande grundläggningsarbeten utförts för delar av auditoriet, huvudtrapphuset och huvudentrén. 9. Information, generellt Håltagningar i befintlig stomme/väggar kommer att utföras, vilket medför att förstärkningar/avväxlingar kommer att erfordras i princip vid samtliga håltagningar. Omfattande håltagningar kommer att utföras i befintlig fasad mot norr, väggarna utgörs i allmänhet av 1½-stens murad tegel. Stålavväxlingar kommer att läggas in över de nya öppningarna. Mellan hiss 6 och scenen i auditoriet på plan 1400 skall befintlig öppning höjas då scenen kommer att ta en del av öppningen. Avväxling kommer att ske till väggar på ny hiss och kompletteras med stålbalkar. Ett antal nya trapphus kommer att utföras vilket kommer innebära rivning/avväxling/förstärkning, etc i befintlig stomme. Ett antal befintliga pelare i hus 1:s norra del (norr om livesalen) på plan 1200 kommer att rivas varpå avväxlingar/förstärkningar kommer att erfordras. En stor del av bjälklagen kommer att pågjutas med 70mm betong på glidskikt av plastfolie. Betongen skall slipas/fogas och kommer att utgöra färdig yta. Övriga delar där ytskiktet utgörs av annat än betong spacklas/avjämnas. Omfattning/fördelning av de olika golvtyperna redovisas av arkitekt. Nytt isolerat golv på mark kommer att gjutas på plan 2. Nytt bjälklag har i en tidigare etapp utförts över befintliga källare under bibliotek i den nordvästra delen av hus 1. Igengjutning av 2st större befintliga öppningar i bjälklaget över plan 1200 norr om livesalen skall göras. Befintliga stålbalkar förlängs, respektive nya stålbalkar monteras varpå nytt bjälklag gjuts. Sprinkleranläggning har byggts i den norra delen av hus 1 i en tidigare etapp som även kommer att betjäna kommande etapp 2 Utvändig isolering har utförts av yttervägg under mark av den västra sidan mot järnvägen av hus 1. Ny dränering har lagts. 10. Brand Byggnadens bärverk skall enligt brandskyddsdokumentation utföras i brandteknisk klass R60 Stålkonstruktioner: Befintliga konstruktioner:

13 Om-och tillbyggnad 12 (12) Oskyddade för brand är främst undersidan på primär-/och bjälklagsbalkar. Det förekommer också konstruktionsdelar som helt saknar brandskydd. Oskyddade delar brandisoleras genom brandskyddsmålning enligt Beskrivning Hus. Omfattning enligt Beskrivning Hus. Nya stålkonstruktioner: Prefabricerade takstolar, samtliga balkar/pelare od som inte brandisoleras genom inklädnad skall brandskyddsmålas. Stålfackverk över auditorium inklusive balkar för installationer över scen, gallerdurksbjälklag med tillhörande balkar på undersida stålfackverk, kräver inget brandskydd. Analytisk temperaturberäkning genomförd av brandkonsult (COWI) i projektet, visar att stålets nyttjandegrad ligger under tillåtet värde vid beräknad dimensionerande ståltemperatur. Pelare, balkar od som byggs in i väggar brandisoleras genom inklädnad med stenull/gipsinklädnad enligt anvisningar i Gyproc:s handbok. Bärande takplåt brandskyddas på undersidan genom inklädnad med 50mm stenull enligt Parocs anvisningar. Se även Beskrivning Hus. Färdigt utseende på brandskyddsmålade delar framgår av Rumsbeskrivning. 11. Vibrationer Stomme för auditorium, biografer och livesal kräver särskilda åtgärder för att tillgodose kravet på vibrationer och stomljudsöverföring. Stommen till auditoriet och biograferna inklusive nytt bjälklag under gradänger kommer att utföras skilt från underligande och anslutande konstruktioner genom isolering med vibrationsisolerande mellanlägg av sylomerer. Sylomer är ett material med hög inre dämpning. Även nedpendlat stålgridd över livesalen kommer att utfös med vibrationsisolerande mellanlägg. Golvet i livesalen kommer att utföras skilt fån väggarna. 12. Ljudisolering Auditorium, biografer och livesal kräver särskilda akustiska åtgärder. I dessa utrymmen kommer, utöver klimatskyddande ytterväggar och omslutande innerväggar, att byggas en fristående vägg på insidan. Väggar/konstruktion för övriga utrymmen framgår av A- ritningar och Beskrivningar. bsv arkitekter & Ingenjörer AB Kire Gulevski
