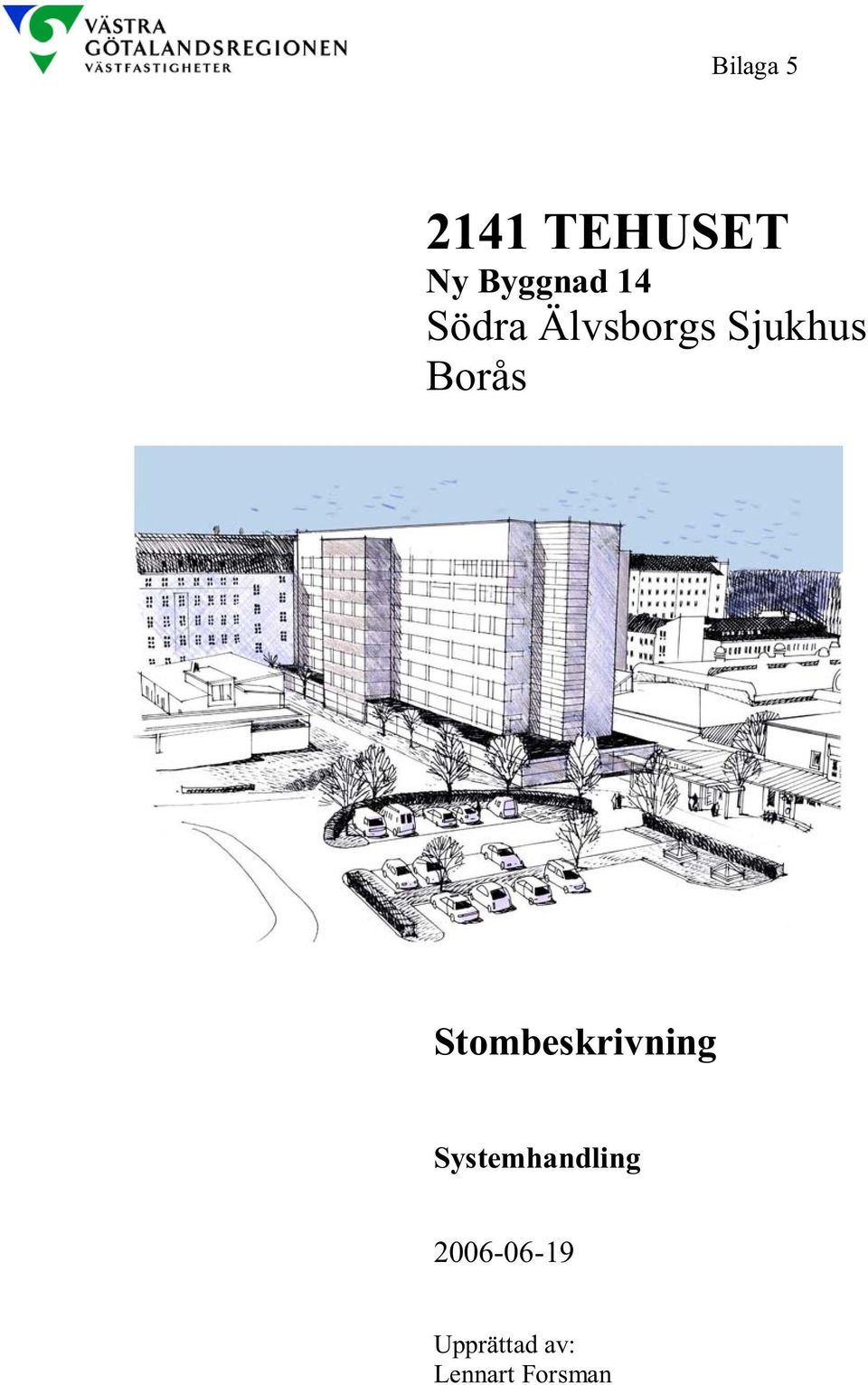

1 Bilaga 5 Ny Byggnad 14 Stombeskrivning Systemhandling Upprättad av: Lennart Forsman

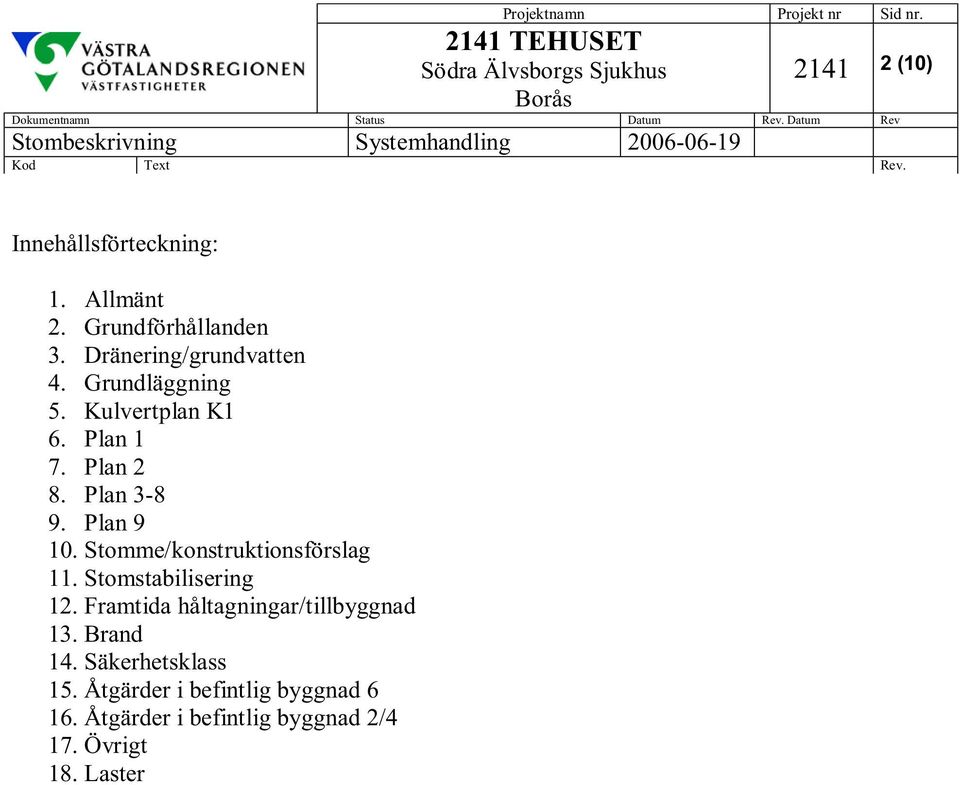

2 (10) Innehållsförteckning: 1. Allmänt 2. Grundförhållanden 3. Dränering/grundvatten 4. Grundläggning 5. Kulvertplan K1 6. Plan 1 7. Plan 2 8. Plan Plan Stomme/konstruktionsförslag 11. Stomstabilisering 12. Framtida håltagningar/tillbyggnad 13. Brand 14. Säkerhetsklass 15. Åtgärder i befintlig byggnad Åtgärder i befintlig byggnad 2/4 17. Övrigt 18. Laster

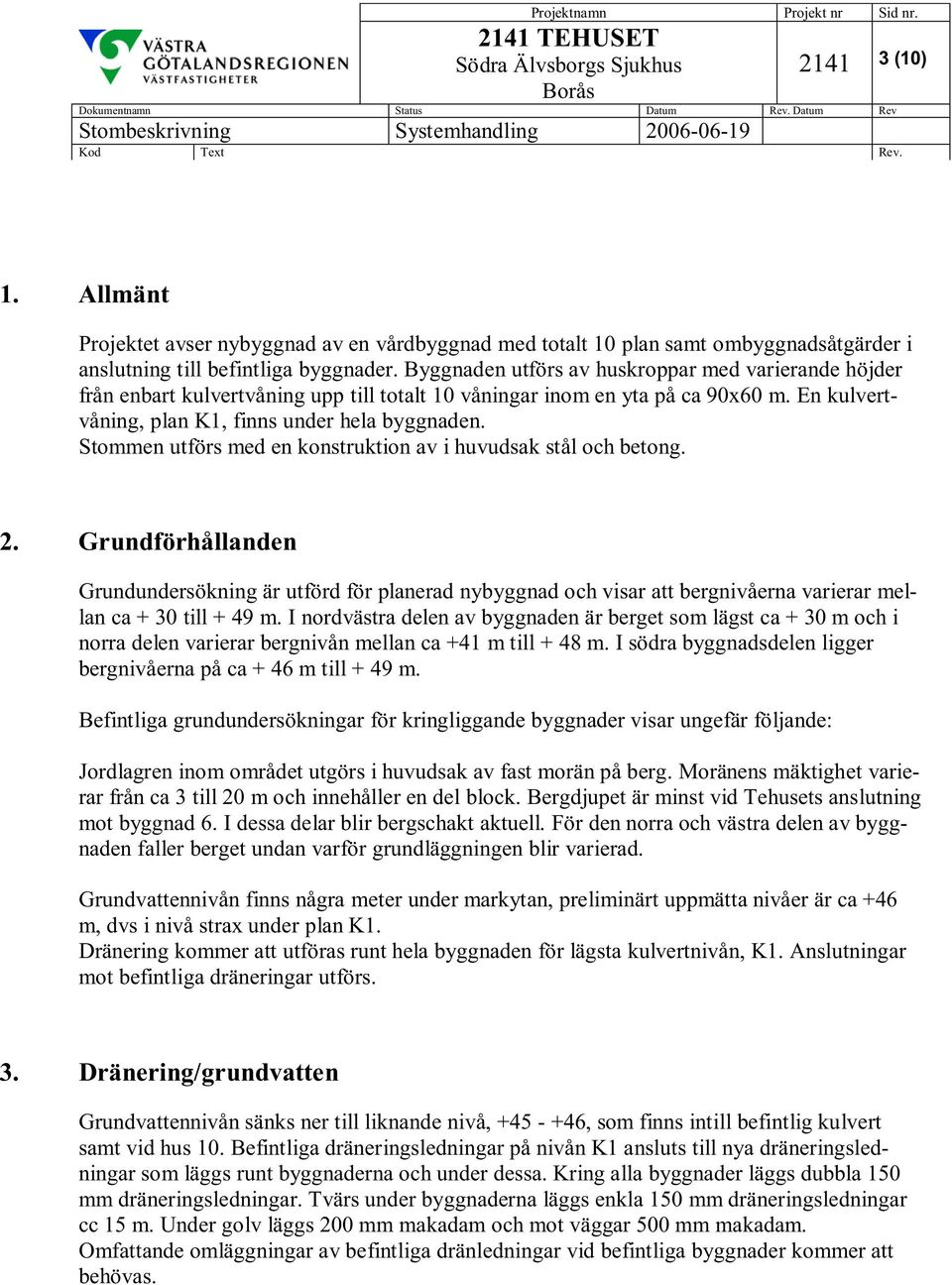

3 (10) 1. Allmänt Projektet avser nybyggnad av en vårdbyggnad med totalt 10 plan samt ombyggnadsåtgärder i anslutning till befintliga byggnader. Byggnaden utförs av huskroppar med varierande höjder från enbart kulvertvåning upp till totalt 10 våningar inom en yta på ca 90x60 m. En kulvertvåning, plan K1, finns under hela byggnaden. Stommen utförs med en konstruktion av i huvudsak stål och betong. 2. Grundförhållanden Grundundersökning är utförd för planerad nybyggnad och visar att bergnivåerna varierar mellan ca + 30 till + 49 m. I nordvästra delen av byggnaden är berget som lägst ca + 30 m och i norra delen varierar bergnivån mellan ca +41 m till + 48 m. I södra byggnadsdelen ligger bergnivåerna på ca + 46 m till + 49 m. Befintliga grundundersökningar för kringliggande byggnader visar ungefär följande: Jordlagren inom området utgörs i huvudsak av fast morän på berg. Moränens mäktighet varierar från ca 3 till 20 m och innehåller en del block. Bergdjupet är minst vid Tehusets anslutning mot byggnad 6. I dessa delar blir bergschakt aktuell. För den norra och västra delen av byggnaden faller berget undan varför grundläggningen blir varierad. Grundvattennivån finns några meter under markytan, preliminärt uppmätta nivåer är ca +46 m, dvs i nivå strax under plan K1. Dränering kommer att utföras runt hela byggnaden för lägsta kulvertnivån, K1. Anslutningar mot befintliga dräneringar utförs. 3. Dränering/grundvatten Grundvattennivån sänks ner till liknande nivå, , som finns intill befintlig kulvert samt vid hus 10. Befintliga dräneringsledningar på nivån K1 ansluts till nya dräneringsledningar som läggs runt byggnaderna och under dessa. Kring alla byggnader läggs dubbla 150 mm dräneringsledningar. Tvärs under byggnaderna läggs enkla 150 mm dräneringsledningar cc 15 m. Under golv läggs 200 mm makadam och mot väggar 500 mm makadam. Omfattande omläggningar av befintliga dränledningar vid befintliga byggnader kommer att behövas.

4 4. Grundläggning (10) Grundläggning sker på packad sprängbotten/berg, plintar/sulor på mark respektive med stålkärnepålar. Bergschakt erfordras för källardelar där bergnivån är hög, dvs. på stora delar av den nord-sydliga byggnadskroppen. De stomstabiliserande delarna grundläggs med plintar på berg respektive på stålkärnepålar till berg. Grundläggningar i anslutning till de stålkärnepålgrundlagda delarna grundläggs också delvis på stålkärnepålar samt på plattor på mark, då med kraftigt reducerat grundtryck för att minimera sättningsskillnader. På övriga delar sker grundläggningen med utbredda plattor på mark respektive packad sprängbotten. Grundläggningsnivån för nya plintar kommer att variera avsevärt och måste anpassas till varierande nivåer på anslutande grundläggningars nivåer. Spontning blir aktuell runt hela byggnaderna. Vid anslutning mot byggnad 6 är bergnivån på ca m vilket innebär att bergnivån är mycket högre än plan K1. Detta innebär att berget behöver sågas/försiktig sprängning i denna anslutning. Denna anslutning behöver också förstärkas med bergstag. Över bergnivån vid byggnad 6 och vid anslutning mot byggnad 2/4 utförs nedborrad berlinerspont för att förhindra sättning i befintligt golv plan Kulvertplan K1 Kulvertplanet K1 skall ansluta till byggnad 2, 4 och 6 samt mot befintlig kulvert och kulvert från hus 7 samt byggnad 10. Vid anslutning mot byggnad 6 och 2/4 kommer ny grundläggning mycket nära befintlig byggnad. Det erfordras spontning mot bef. byggnad typ nedborrad berlinerspont. Anslutningar mot byggnad 10 kan ske direkt in i plan K1. Avväxlingar och förstärkningar utförs där nya plan K1 ansluter mot hiss 9, mot bef kulvert, tvärs bef. kulvert och mot byggnad 10. Utanför spont längs österfasaden finns befintliga ledningar i mark samt befintlig kulvert. Där nybyggnaden korsar befintlig plan K1 rivs delar av denna men bef kulvertdel hålls öppen under hela byggtiden. Ett antal avväxlingar blir aktuella vid denna korsning. Ett antal betongkonstruktioner längs befintlig kulvert som ansluter in mot nybyggnaden rivs. Öppningar efter detta gjuts igen. Kulvertvåningen K1 utförs med bottenplatta och väggar i platsgjuten betong. Installationsgolv och gropar under K1- nivån utförs vattentäta. I el-utrymmen sänks bottenplattan 800 mm för installationsgolv. Detta avser ställverksrum och transformatorrum samt några elrum. Draggropar för el utförs under plan K1 samt någon pumpgrop. Väggar och golv isoleras utvändigt så betongkonstruktionerna skall vara varma och torra. Utanför isoleringen utförs fyllning med ett dränerande lager makadam samt geotextil. Terrassbjälklag utförs för delar av kulvertvåningen K1 som ligger utanför ovanliggande huskroppar. Terrassbjälklag isoleras med foamglas i fall för största säkerhet mot vattenläckage.

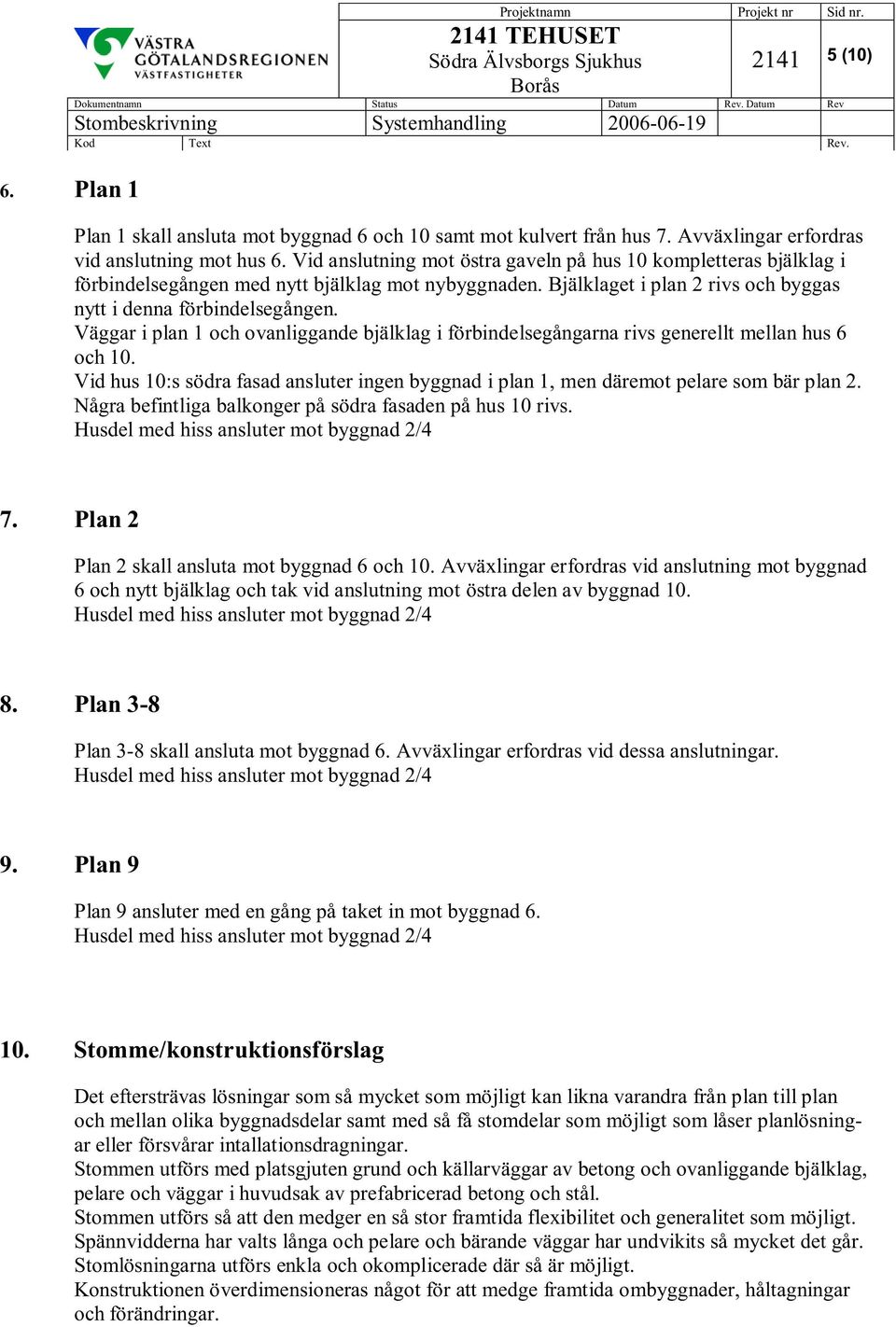

5 6. Plan (10) Plan 1 skall ansluta mot byggnad 6 och 10 samt mot kulvert från hus 7. Avväxlingar erfordras vid anslutning mot hus 6. Vid anslutning mot östra gaveln på hus 10 kompletteras bjälklag i förbindelsegången med nytt bjälklag mot nybyggnaden. Bjälklaget i plan 2 rivs och byggas nytt i denna förbindelsegången. Väggar i plan 1 och ovanliggande bjälklag i förbindelsegångarna rivs generellt mellan hus 6 och 10. Vid hus 10:s södra fasad ansluter ingen byggnad i plan 1, men däremot pelare som bär plan 2. Några befintliga balkonger på södra fasaden på hus 10 rivs. Husdel med hiss ansluter mot byggnad 2/4 7. Plan 2 Plan 2 skall ansluta mot byggnad 6 och 10. Avväxlingar erfordras vid anslutning mot byggnad 6 och nytt bjälklag och tak vid anslutning mot östra delen av byggnad 10. Husdel med hiss ansluter mot byggnad 2/4 8. Plan 3-8 Plan 3-8 skall ansluta mot byggnad 6. Avväxlingar erfordras vid dessa anslutningar. Husdel med hiss ansluter mot byggnad 2/4 9. Plan 9 Plan 9 ansluter med en gång på taket in mot byggnad 6. Husdel med hiss ansluter mot byggnad 2/4 10. Stomme/konstruktionsförslag Det eftersträvas lösningar som så mycket som möjligt kan likna varandra från plan till plan och mellan olika byggnadsdelar samt med så få stomdelar som möjligt som låser planlösningar eller försvårar intallationsdragningar. Stommen utförs med platsgjuten grund och källarväggar av betong och ovanliggande bjälklag, pelare och väggar i huvudsak av prefabricerad betong och stål. Stommen utförs så att den medger en så stor framtida flexibilitet och generalitet som möjligt. Spännvidderna har valts långa och pelare och bärande väggar har undvikits så mycket det går. Stomlösningarna utförs enkla och okomplicerade där så är möjligt. Konstruktionen överdimensioneras något för att medge framtida ombyggnader, håltagningar och förändringar.

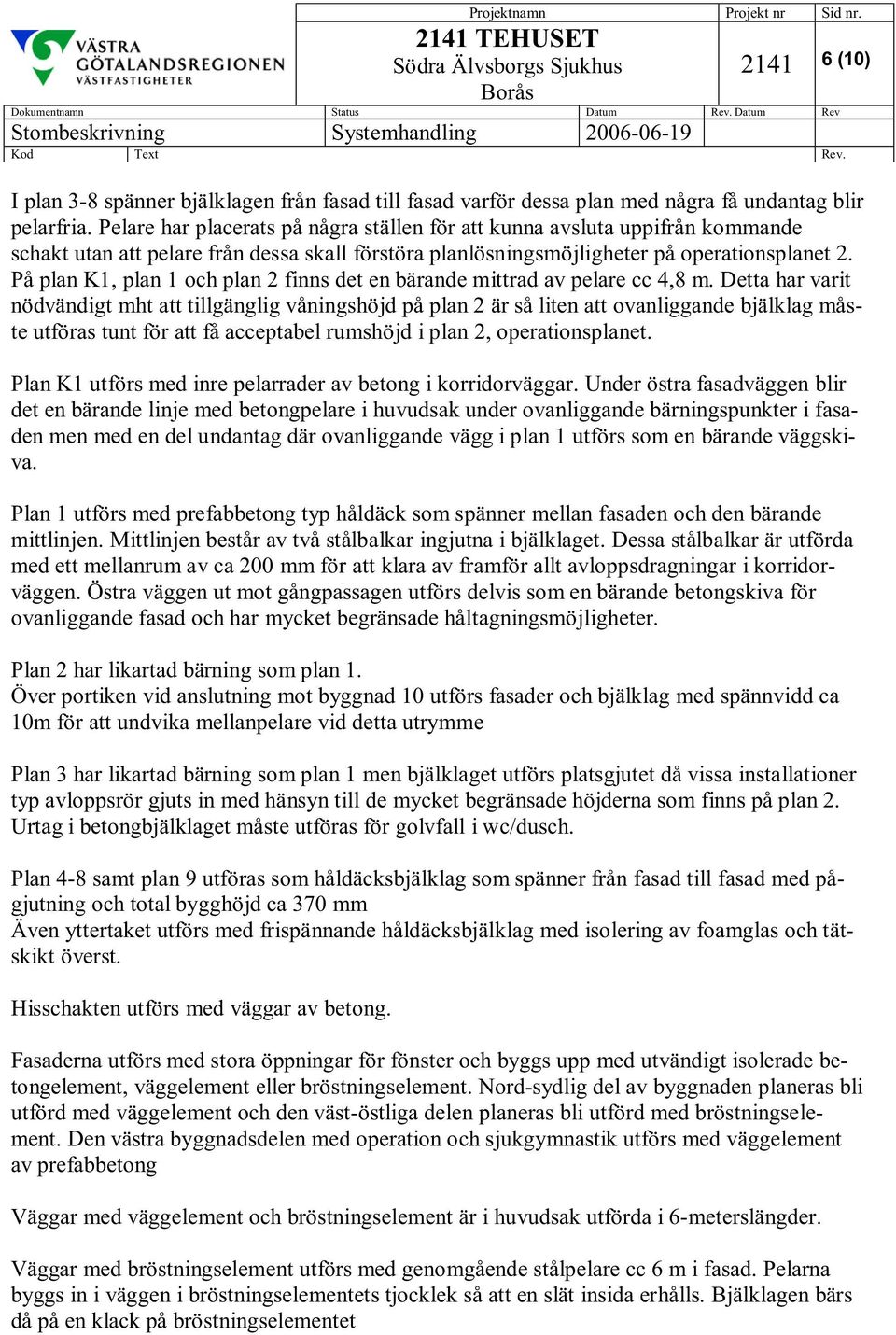

6 (10) I plan 3-8 spänner bjälklagen från fasad till fasad varför dessa plan med några få undantag blir pelarfria. Pelare har placerats på några ställen för att kunna avsluta uppifrån kommande schakt utan att pelare från dessa skall förstöra planlösningsmöjligheter på operationsplanet 2. På plan K1, plan 1 och plan 2 finns det en bärande mittrad av pelare cc 4,8 m. Detta har varit nödvändigt mht att tillgänglig våningshöjd på plan 2 är så liten att ovanliggande bjälklag måste utföras tunt för att få acceptabel rumshöjd i plan 2, operationsplanet. Plan K1 utförs med inre pelarrader av betong i korridorväggar. Under östra fasadväggen blir det en bärande linje med betongpelare i huvudsak under ovanliggande bärningspunkter i fasaden men med en del undantag där ovanliggande vägg i plan 1 utförs som en bärande väggskiva. Plan 1 utförs med prefabbetong typ håldäck som spänner mellan fasaden och den bärande mittlinjen. Mittlinjen består av två stålbalkar ingjutna i bjälklaget. Dessa stålbalkar är utförda med ett mellanrum av ca 200 mm för att klara av framför allt avloppsdragningar i korridorväggen. Östra väggen ut mot gångpassagen utförs delvis som en bärande betongskiva för ovanliggande fasad och har mycket begränsade håltagningsmöjligheter. Plan 2 har likartad bärning som plan 1. Över portiken vid anslutning mot byggnad 10 utförs fasader och bjälklag med spännvidd ca 10m för att undvika mellanpelare vid detta utrymme Plan 3 har likartad bärning som plan 1 men bjälklaget utförs platsgjutet då vissa installationer typ avloppsrör gjuts in med hänsyn till de mycket begränsade höjderna som finns på plan 2. Urtag i betongbjälklaget måste utföras för golvfall i wc/dusch. Plan 4-8 samt plan 9 utföras som håldäcksbjälklag som spänner från fasad till fasad med pågjutning och total bygghöjd ca 370 mm Även yttertaket utförs med frispännande håldäcksbjälklag med isolering av foamglas och tätskikt överst. Hisschakten utförs med väggar av betong. Fasaderna utförs med stora öppningar för fönster och byggs upp med utvändigt isolerade betongelement, väggelement eller bröstningselement. Nord-sydlig del av byggnaden planeras bli utförd med väggelement och den väst-östliga delen planeras bli utförd med bröstningselement. Den västra byggnadsdelen med operation och sjukgymnastik utförs med väggelement av prefabbetong Väggar med väggelement och bröstningselement är i huvudsak utförda i 6-meterslängder. Väggar med bröstningselement utförs med genomgående stålpelare cc 6 m i fasad. Pelarna byggs in i väggen i bröstningselementets tjocklek så att en slät insida erhålls. Bjälklagen bärs då på en klack på bröstningselementet

7 11. Stomstabilisering (10) Stomstabilisering sker med hjälp av ett antal betongväggar. Håltagning i dessa väggar blir väldigt begränsat. Tjockleken på dessa väggar blir ca mm. Väggarna spänns med spännkablar samt förankras med bergstag respektive stålkärnepålar i underliggande berg. 12. Framtida håltagningar/tillbyggnad Byggnaden förbereds för att kunna ha stor framtida flexibilitet vilket medför att nya håltagningar måste beaktas. Bjälklagen skall överdimensioners så att ett hål med bredden 400 mm skall kunna tas med cc 1200 längs byggnaden. Detta innebär att en stam per håldäcksplatta kan kapas. Som alternativ till detta skall bjälklaget också klara att en hel bjälklagsplatta skall kunna avväxlas, men då får 2 hela plattor på var sida håltagningen vara utan håltagningar. Byggnaden förbereds med grundläggning och pelare för att kunna förlänga den östra flygeln åt öster med en byggnad liknande den planerade. 13. Brand Byggnaderna skall utföras i brandteknisk klass Br1 Vertikalt bärverk samt stomstabiliserande horisontellt bärverk, R90. Bjälklag (stomstabiliserande skivor) R90. Övriga horisontella bärverk R60. Trappor och trapplan i trapphus R30. Sprinkling inom större delarna av byggnaden reducerar brandskyddsåtgärderna till ca % av ovanstående. Större delen av plan K1 och operationsdelen utförs osprinklade. Stål brandskyddas med inklädnad respektive brandskyddsmålning 14. Säkerhetsklass Säkerhetsklass 3 Byggnadens bärande huvudsystem inklusive de byggnadsdelar, som är oundgängligen nödvändiga för systemets stabilisering. Bjälklagen är skivor, som är oundgängligen nödvändiga för systemets stabilisering, varför bjälklagen ska dimensioneras i säkerhetsklass 3. Detta gäller även stomstabiliserande vertikala väggar samt pelare.

8 15. Åtgärder i befintlig byggnad (10) Nya hissar skall installeras i befintligt trapphus. Framför hissarna måste då dels trapphusväggen rivas och även stora delar av den vägg som ligger mittemot denna samt väggar bakom denna för att få svängrum och passagemöjligheter framför hissarna. Detta är befintliga bärande väggar i alla våningar varför arbetena med att riva dessa och ersätta dom med nya bärningar från grunden upp till översta planet blir mycket omfattande. Bjälklagen behöver stämpas från grund till tak. Befintligt golv urschaktas ned till underliggande bergnivå och ny grundläggning/grundförstärkning med plintar till berg blir aktuellt för dessa åtgärder. Ett stort antal stålbalkar och pelare krävs för detta. Nya schakt tas upp vilket också medför avväxlingsbalkar. Den nya öppningen in till den nya byggnaden avväxlas med stålpelare och balk. Ombyggnad av byggnad 6 vid trappa A och bef hiss 8 och 9. Arbetsgång/moment Bjälklag i samtliga våningar stämpas. Lägen på stämp anpassas till bef. grundläggning. Bjälklag plan 1 rivs i erforderlig omfattning för hissgropar och bergplintar. Schakt för hissgropar och bergplintar. Bef. grundkonstruktioner bibehålles intakta. Nya hissgropar och bergplintar anpassas i första hand till bef. konstruktioner. Ev. kan bef grundläggning behöva anpassas/byggas om. Dubb/dymligar injekteras i befintlig grundkonstruktion. Bergplintar armeras och gjuts. Ev. plintok och tryckfördelningsplåtar under nya stålpelare monteras. Hissgropar armeras och gjuts. Pelare SP1 monteras i uppsågade urbilade/frästa spår i bef. väggar och genom håltagningar genom samtliga bjälklag. Balkar SB17 monteras och kilas mot uk bef. bjälklag i samtliga plan. Bjälklag plan 1 återställs lika bef. Håltagning i övriga bjälklag sätts igen lika bef. Bef. väggar rivs. Stålpelare i väggslitsar brandskyddas med nätad puts alt. gipsskivor. Stålbalkar under bjälklag brandskyddas med inklädnad av gipsskivor. Bef. bjälklag rivs i erf. omfattning för montage av balkar SB18. Skarv/förlängning av bef. balkar. Bjälklag återställs lika bef. Trapplöp och trapp- och vilplan rivs. Ny stålkonstruktion pelare SP1 och balk SB16 monteras. Stålkonstruktion brandskyddas med gipsskivor på båda sidor, bildar avskiljande vägg mellan hiss/hiss och hiss/schakt. Bef dörrhål till trapphus/hisschakt sätts igen lika bef. vägg. Portomfattningar runt hål för nya hissdörrar monteras. Håltagning för nya hissdörrar och till schakt.

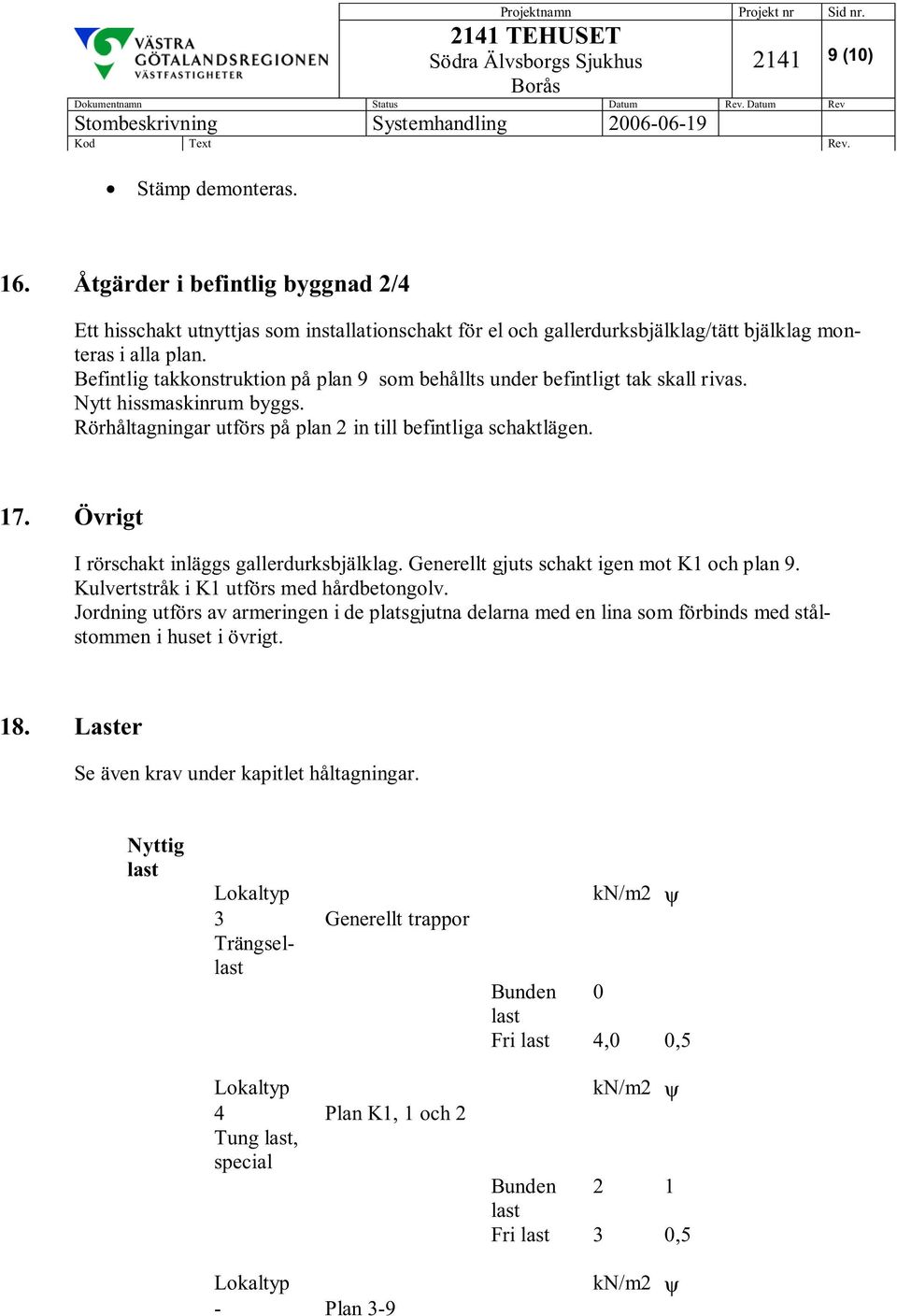

9 Stämp demonteras (10) 16. Åtgärder i befintlig byggnad 2/4 Ett hisschakt utnyttjas som installationschakt för el och gallerdurksbjälklag/tätt bjälklag monteras i alla plan. Befintlig takkonstruktion på plan 9 som behållts under befintligt tak skall rivas. Nytt hissmaskinrum byggs. Rörhåltagningar utförs på plan 2 in till befintliga schaktlägen. 17. Övrigt I rörschakt inläggs gallerdurksbjälklag. Generellt gjuts schakt igen mot K1 och plan 9. Kulvertstråk i K1 utförs med hårdbetongolv. Jordning utförs av armeringen i de platsgjutna delarna med en lina som förbinds med stålstommen i huset i övrigt. 18. Laster Se även krav under kapitlet håltagningar. Nyttig last Lokaltyp 3 Trängsellast Generellt trappor kn/m2 ψ Bunden 0 last Fri last 4,0 0,5 Lokaltyp 4 Tung last, special Plan K1, 1 och 2 kn/m2 ψ Bunden 2 1 last Fri last 3 0,5 Lokaltyp - Plan 3-9 kn/m2 ψ

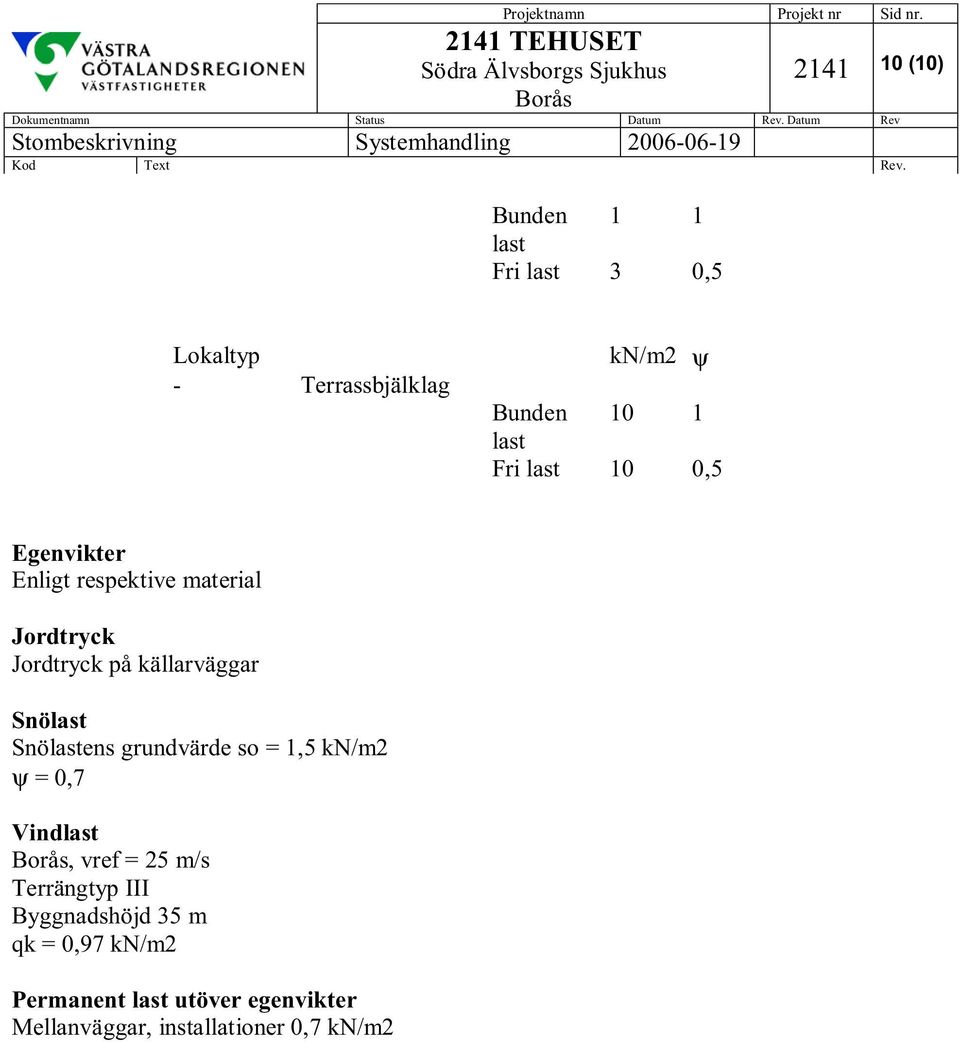

10 Bunden 1 1 last Fri last 3 0, (10) Lokaltyp - Terrassbjälklag kn/m2 ψ Bunden 10 1 last Fri last 10 0,5 Egenvikter Enligt respektive material Jordtryck Jordtryck på källarväggar Snölast Snölastens grundvärde so = 1,5 kn/m2 ψ = 0,7 Vindlast, vref = 25 m/s Terrängtyp III Byggnadshöjd 35 m qk = 0,97 kn/m2 Permanent last utöver egenvikter Mellanväggar, installationer 0,7 kn/m2
