1 1(5) Geoteknisk deklaration Fastighet GD016 Uppdragsnummer: Uppdragsansvarig: Maja Örberg Handläggare Kvalitetsgranskning Maja Örberg Eric Carlsson

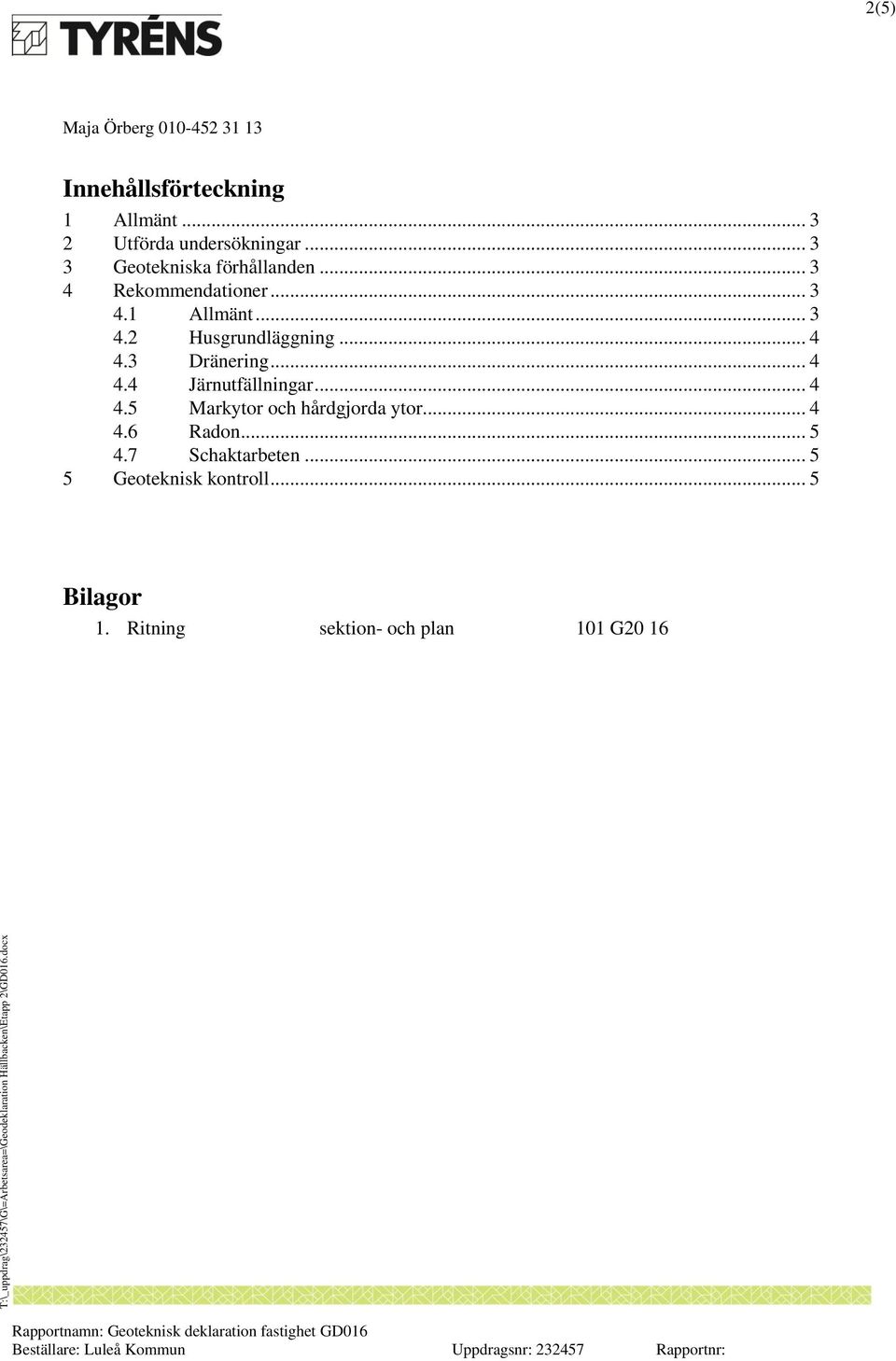

2 2(5) Innehållsförteckning 1 Allmänt Utförda undersökningar Geotekniska förhållanden Rekommendationer Allmänt Husgrundläggning Dränering Järnutfällningar Markytor och hårdgjorda ytor Radon Schaktarbeten Geoteknisk kontroll... 5 Bilagor 1. Ritning sektion- och plan 101 G20 16

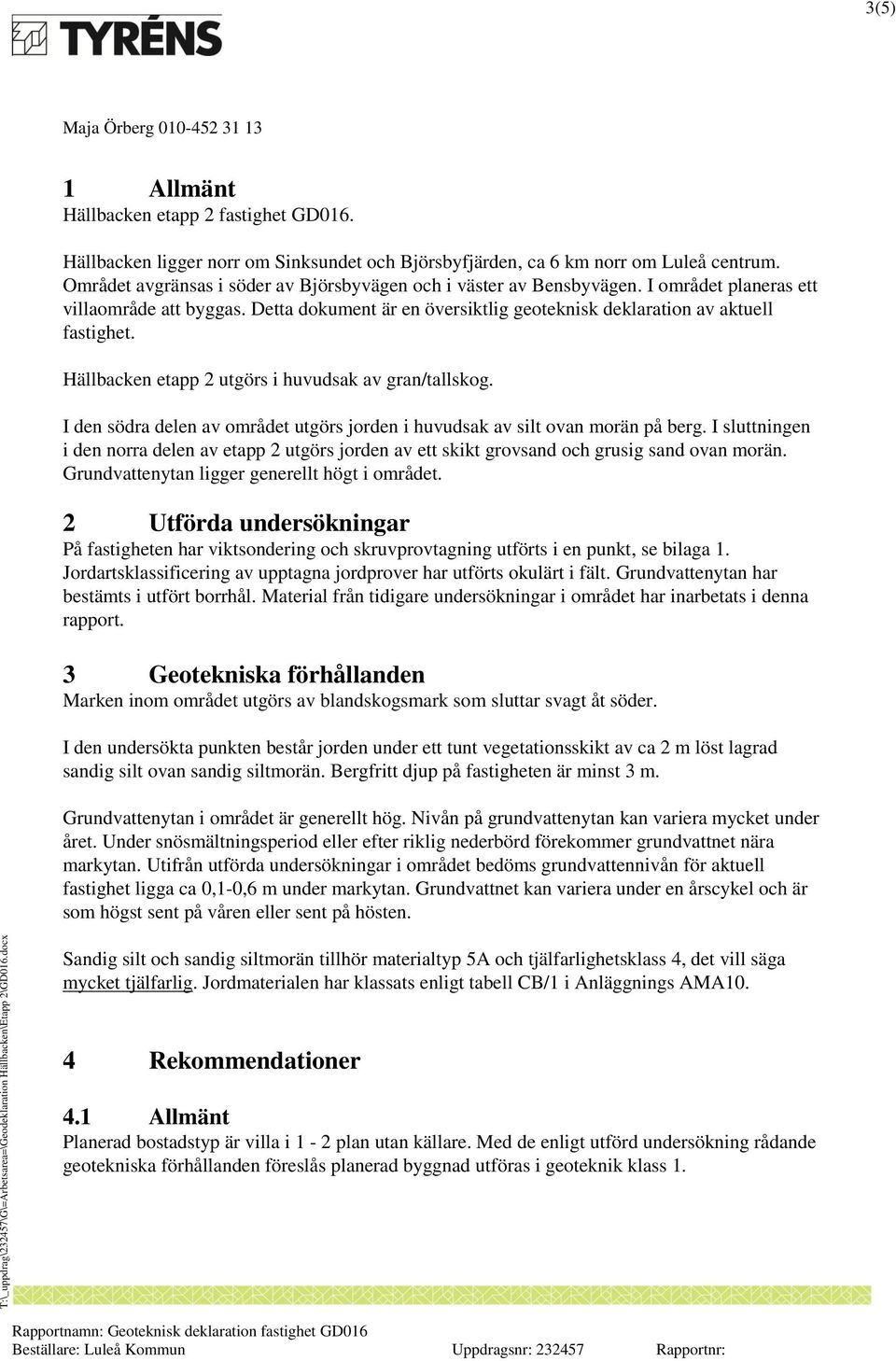

3 3(5) 1 Allmänt Hällbacken etapp 2 fastighet GD016. Hällbacken ligger norr om Sinksundet och Björsbyfjärden, ca 6 km norr om Luleå centrum. Området avgränsas i söder av Björsbyvägen och i väster av Bensbyvägen. I området planeras ett villaområde att byggas. Detta dokument är en översiktlig geoteknisk deklaration av aktuell fastighet. Hällbacken etapp 2 utgörs i huvudsak av gran/tallskog. I den södra delen av området utgörs jorden i huvudsak av silt ovan morän på berg. I sluttningen i den norra delen av etapp 2 utgörs jorden av ett skikt grovsand och grusig sand ovan morän. Grundvattenytan ligger generellt högt i området. 2 Utförda undersökningar På fastigheten har viktsondering och skruvprovtagning utförts i en punkt, se bilaga 1. Jordartsklassificering av upptagna jordprover har utförts okulärt i fält. Grundvattenytan har bestämts i utfört borrhål. Material från tidigare undersökningar i området har inarbetats i denna rapport. 3 Geotekniska förhållanden Marken inom området utgörs av blandskogsmark som sluttar svagt åt söder. I den undersökta punkten består jorden under ett tunt vegetationsskikt av ca 2 m löst lagrad sandig silt ovan sandig siltmorän. Bergfritt djup på fastigheten är minst 3 m. Grundvattenytan i området är generellt hög. Nivån på grundvattenytan kan variera mycket under året. Under snösmältningsperiod eller efter riklig nederbörd förekommer grundvattnet nära markytan. Utifrån utförda undersökningar i området bedöms grundvattennivån för aktuell fastighet ligga ca 0,1-0,6 m under markytan. Grundvattnet kan variera under en årscykel och är som högst sent på våren eller sent på hösten. Sandig silt och sandig siltmorän tillhör materialtyp 5A och tjälfarlighetsklass 4, det vill säga mycket tjälfarlig. Jordmaterialen har klassats enligt tabell CB/1 i Anläggnings AMA10. 4 Rekommendationer 4.1 Allmänt Planerad bostadstyp är villa i 1-2 plan utan källare. Med de enligt utförd undersökning rådande geotekniska förhållanden föreslås planerad byggnad utföras i geoteknik klass 1.

4 4(5) 4.2 Husgrundläggning Med hänsyn till den höga grundvattenytan i området rekommenderas generellt hög grundläggningsnivå av byggnader samt förstärkt dräneringslager. Hus med källare skall ej uppföras på aktuell fastighet. Följande grundläggningssätt kan rekommenderas för aktuell fastighet: Kantförstyvad platta på mark. Grundläggning bör ske på packad fyllning av friktionsjord direkt på den sandiga silten. Dimensionerande grundpåkänningar vid plattgrundläggning bör ej överstiga 50 kpa. Tjälisolering bör läggas ut runt byggnadens hörn samt under kalla byggnadsdelars golv. Fribärande golvbjälklag med plintar. Grundläggning kan utföras på frostfritt djup i den sandiga silten. Dimensionerande grundpåkänning vid plintgrundläggning bör ej överstiga 50 kpa. Grundläggning kan utföras efter vegetationsavtäckning och bortschaktning av mulljord under hela byggnaden. Fyllning och packning för byggnaden skall utföras enligt tabell CE/4 i Anläggnings AMA10. Små sättningar kan utbildas i silten momentant i samband med grundläggningsarbetet. 4.3 Dränering Under kantförstyvad platta bör dräneringsåtgärd utföras i form av dräneringsledningar runt byggnaden samt dränerande och kapillärbrytande skikt under och runt byggnad enligt kapitel CEF i Anläggnings AMA10. Vid grundläggning med plintar rekommenderas dräneringsledningar runt byggnaden för att hålla bjälklaget torrt. En geotextil bör läggas under det dränerande och kapillärbrytande skiktet. 4.4 Järnutfällningar Aktuell fastighet ligger inom ett riskområde för järnhydroxidutfällning i dräneringsvatten vilket bör beaktas vid anläggning av dräneringsledningar. Utfällning av järnhydroxid i dräneringssystemet kan leda till igensättning av dräneringen och att den till slut upphör att fungera. För att förhindra igensättning av dräneringsledningar föreslås dämd dränering. Alternativt kan nedbrytbart organiskt material, t e x sågspån läggas i kring dräneringsledningar. 4.5 Markytor och hårdgjorda ytor Terrassmaterial till överbyggnader för hårdgjorda ytor t.ex. infarter bör hänföras till materialtyp 2/3B och tjälfarlighetsklass 1 /2 enligt tabell CE/1 i Anläggnings AMA10. Siltjord är tjälfarlig vilket bör beaktas vid dimensionering av hårdgjorda ytor. Lyftningskänsliga ytor t.ex. garageuppfarter och entréer bör tjälisoleras alternativt anläggas med erforderlig höjd på överbyggnad för att hindra tjälnedträngning och lyftning.

5 5(5) Fyllning och packning skall utföras enligt tabell CE/3 i Anläggnings AMA Radon Markradonhalten inom området har kontrollerats med installation av 4 radonburkar. Burkarna installerades mellan och togs upp , se bilaga 2. Analys, utförd av MRM Konsult AB, visar en radonhalt inom området på 2-8 kbq/m 3 varav 1 prov är påverkar av vatten och 2 prov är påverkat av fukt. Det prov som inte påverkats av vatten eller fukt visar en radonhalt på 2 kbq/m 3. Halter understigande 10 kb1/m 3 klassificeras som lågradonmark. Enligt Statens planverk, rapport 59:1982, behövs inga radonskyddande åtgärder för nybyggnation i lågrandonmark. 4.7 Schaktarbeten Den sandig silten och sandiga siltmoränen är flytbenägen under bearbetning vid vattenöverskott vilket bör beaktas vid schaktarbeten under grundvattenytan samt nederbörds- och snösmältningsperioder. Schaktarbeten bör därför koncentreras till torra perioder för att undvika flytjordsproblem. Risk för bottenuppluckring finns vid schakter under grundvattenytan. Vintertid måste schaktbotten och gjutna plattor skyddas mot tjälning. 5 Geoteknisk kontroll Innan grundläggning utförs skall det kontrolleras att de verkliga jord- och grundvattenförhållandena motsvarar de förutsättningar som angivits i denna undersökning.

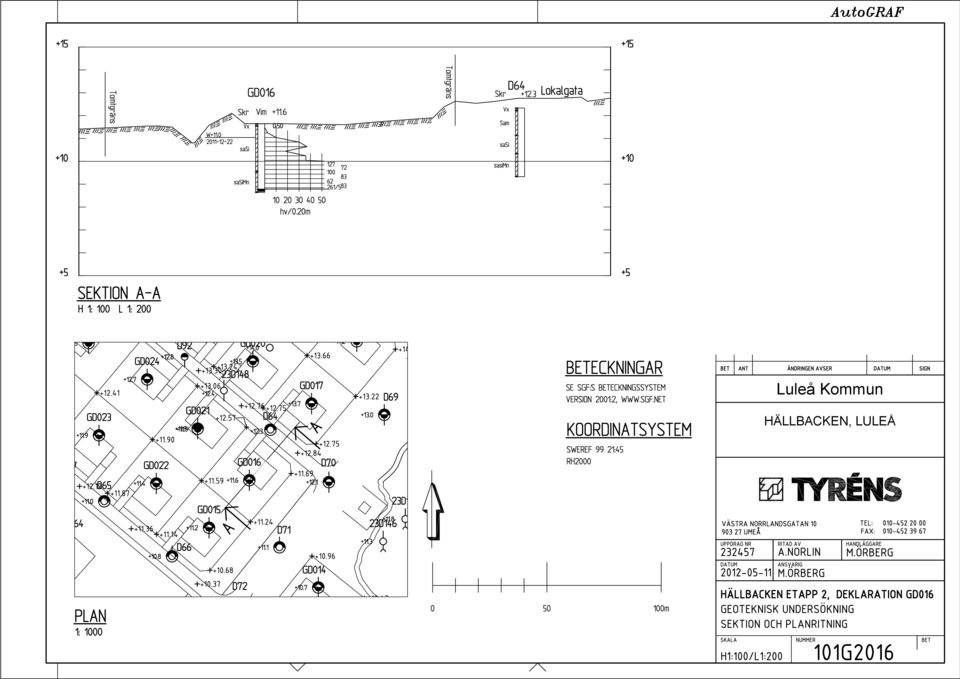

6 Luleå Kommun HÄLLBACKEN, LULEÅ
