1 TEKNISK PM Skanska Sverige AB KRÖKERSRUD 1:206, HÅVERUD MELLERUDS KOMMUN Utbyggnad av hotellverksamhet Teknisk PM, Geoteknik Geoteknisk undersökning Uppdragsnummer: Post MALMÖ Besök Drottningtorget Telefon Fax

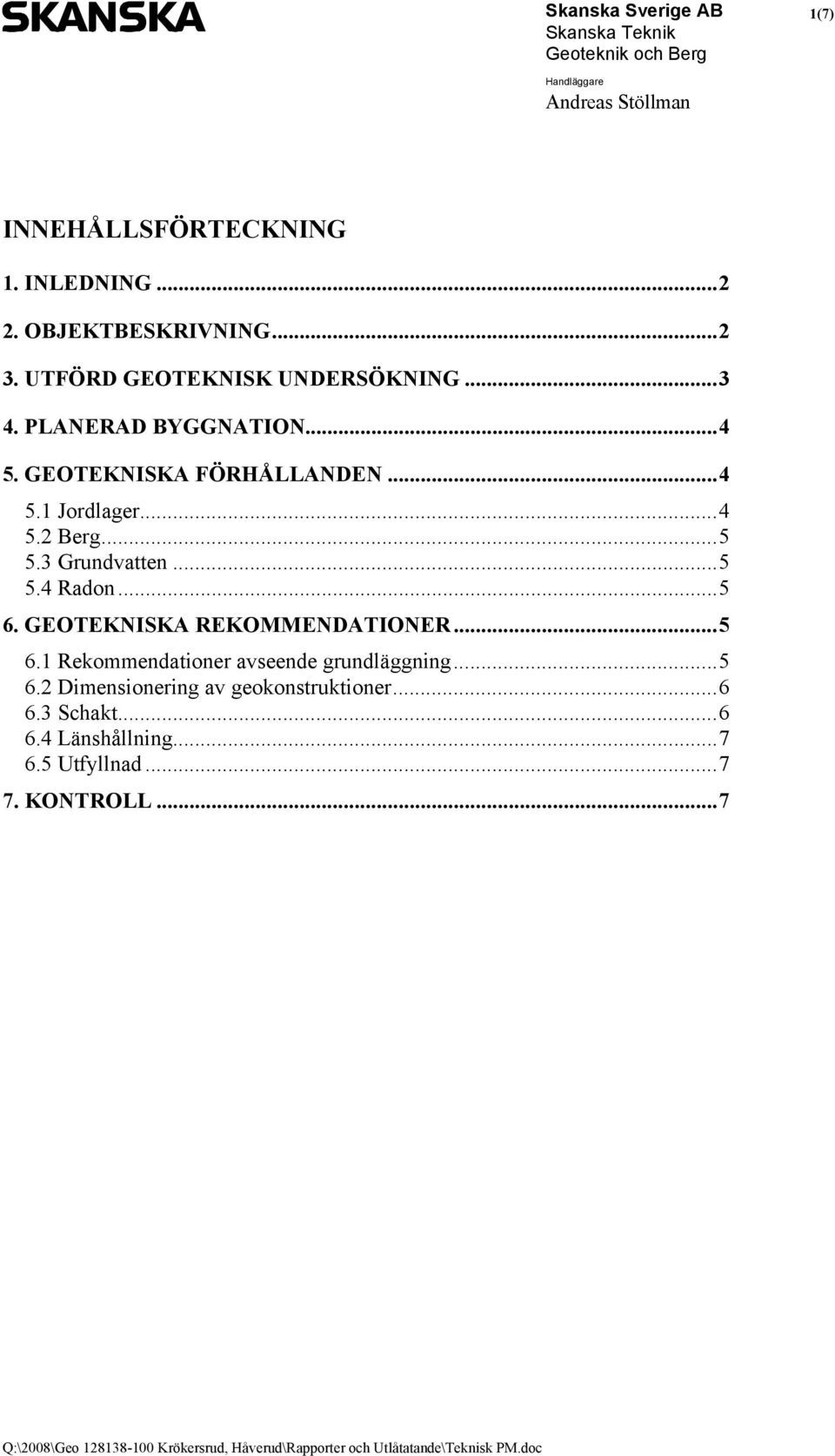

2 1(7) INNEHÅLLSFÖRTECKNING 1. INLEDNING OBJEKTBESKRIVNING UTFÖRD GEOTEKNISK UNDERSÖKNING PLANERAD BYGGNATION GEOTEKNISKA FÖRHÅLLANDEN Jordlager Berg Grundvatten Radon GEOTEKNISKA REKOMMENDATIONER Rekommendationer avseende grundläggning Dimensionering av geokonstruktioner Schakt Länshållning Utfyllnad KONTROLL...7

3 2(7) 1. INLEDNING På uppdrag av Näringsutveckling i Strömstad AB har genomfört en geoteknisk undersökning inom fastigheten Krökersrud 1:206 i Melleruds kommun. Syftet med den geotekniska undersökningen har varit att bestämma bergets överyta samt att undersöka om några större jordmäktigheter förekommer. Undersökningens resultat ska utgöra underlag vid bedömning av grundläggningsförhållanden inför en utbyggnad av en på fastigheten beläget hotell- och konferensanläggning. I denna Tekniska PM redovisas en beskrivning av de geotekniska förhållandena samt rekommendationer och restriktioner avseende markarbeten som innefattar grundläggning och schaktarbeten. Samtliga nivåer i denna PM är angivna i höjdsystemet RH OBJEKTBESKRIVNING Fastigheten Krökersrud 1:206 ligger öster om Håveruds tätort. Området är beläget på sjön Övre Upperudshöljens norra strand strax öster om Dalslands kanal och Håveruds akvedukt. För orientering se Figur 1. Undersökningsområde Figur 1. Orienteringsplan över undersökningsområdet (

4 3(7) Fastigheten avgränsas norrut av Upperudsvägen. Strax väster om området finns en bostadsfastighet medan det öster om området inte finns några grannfastigheter. I söder avgränsas fastigheten av sjön Övre Upperudshöljen. Hela fastigheten sluttar ner mot sjön. Inom den östra delen av området består marken i huvudsak av berg i dagen eller tunt jordtäcke överlagrande berg. Söder om hotellets huvudbyggnad är området till stora delar bevuxet med gräs samt träd och buskar. Strax väster om huvudbyggnaden finns en grusplan vars marknivå ligger kring nivån +54,8. Söder ut från grusplanen finns en slänt lagd med släntlutningen 1:1,5 ner till nivån +51,7. Huvudbyggnaden samt grusplanen ligger på ett upphöjt parti i förhållande till omgivande mark. Troligtvis är byggnaden grundlagd på fyllnadsmaterial alternativt på både fyllnadsmaterial och berg. I anslutning till huvudbyggnadens norra fasad finns en betongramp som ansluter byggnadens entré till Upperudsvägen. Från Upperudsvägen finns en mindre grusväg som leder in ner mot huvudbyggnadens östra fasad. Förutom hotellets huvudbyggnad, finns ytterligare två byggnader inom fastigheten, en bastu som ligger öster om huvudbyggnaden, vid sjön samt en byggnad vilken nyttjas som förråd/garage, nordöst om huvudbyggnaden. Den intilliggande bastun är med största sannolikhet grundlagd på direkt på berg. Marknivåer vid utförda undersökningspunkter varierar mellan nivåerna +54,8 och +50,3. 3. UTFÖRD GEOTEKNISK UNDERSÖKNING Den av genomförda geotekniska undersökningen utfördes under november månad Undersökningen har omfattat jord-bergsondering och störd provtagning (skruvprovtagning) samt mätningar av radonhalt. På grund av jordlagrens relativa fasthet kunde CPT-sondering ej utföras. En sammanställning av fältarbetena tillsammans med plan- och sektionsritningar finns redovisade i Krökersrud 1:206, Melleruds kommun, utbyggnad av hotellverksamhet, Rapport (RGeo), Geoteknisk undersökning, uppdragsnummer och daterad

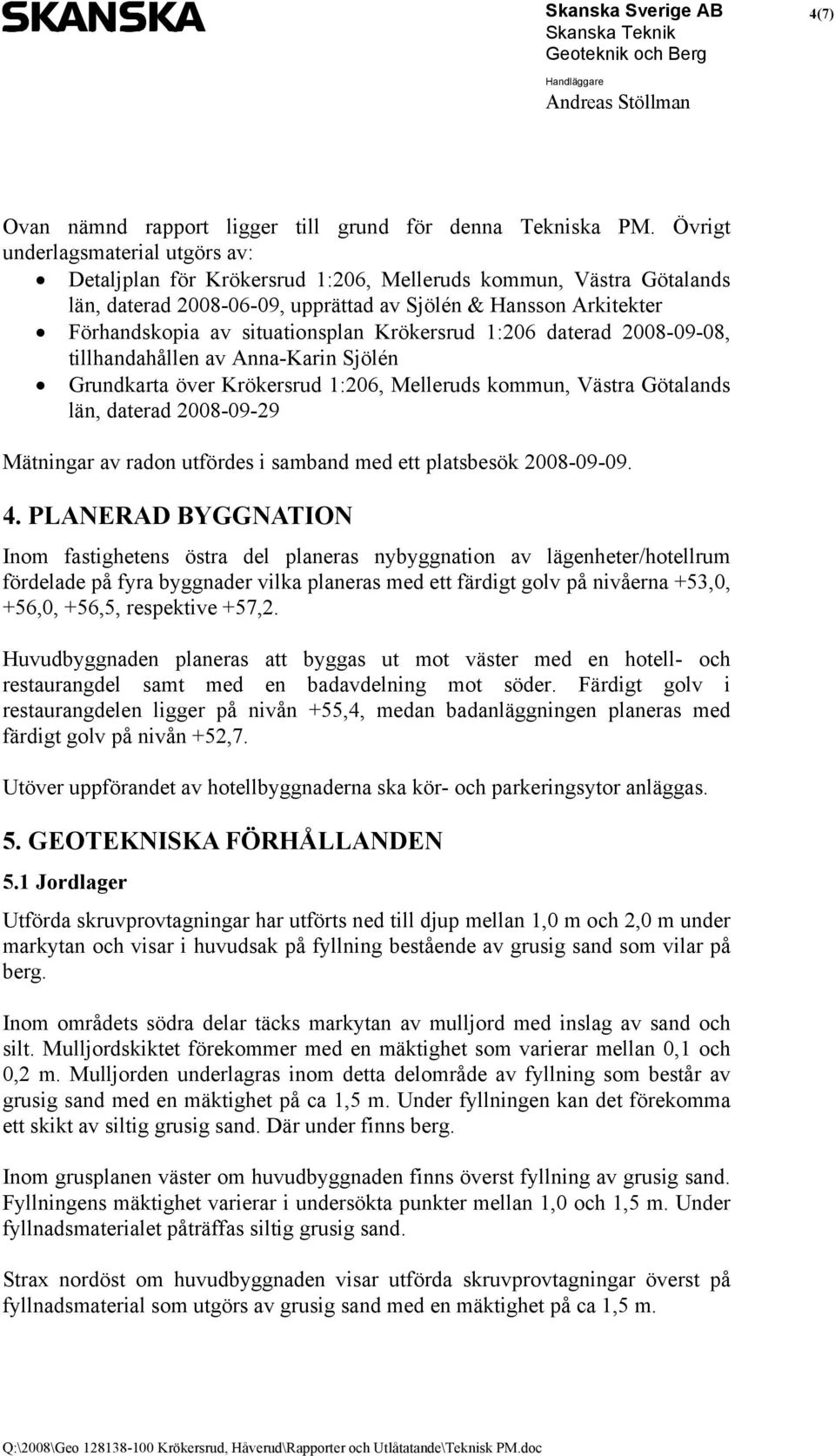

5 4(7) Ovan nämnd rapport ligger till grund för denna Tekniska PM. Övrigt underlagsmaterial utgörs av: Detaljplan för Krökersrud 1:206, Melleruds kommun, Västra Götalands län, daterad , upprättad av Sjölén & Hansson Arkitekter Förhandskopia av situationsplan Krökersrud 1:206 daterad , tillhandahållen av Anna-Karin Sjölén Grundkarta över Krökersrud 1:206, Melleruds kommun, Västra Götalands län, daterad Mätningar av radon utfördes i samband med ett platsbesök PLANERAD BYGGNATION Inom fastighetens östra del planeras nybyggnation av lägenheter/hotellrum fördelade på fyra byggnader vilka planeras med ett färdigt golv på nivåerna +53,0, +56,0, +56,5, respektive +57,2. Huvudbyggnaden planeras att byggas ut mot väster med en hotell- och restaurangdel samt med en badavdelning mot söder. Färdigt golv i restaurangdelen ligger på nivån +55,4, medan badanläggningen planeras med färdigt golv på nivån +52,7. Utöver uppförandet av hotellbyggnaderna ska kör- och parkeringsytor anläggas. 5. GEOTEKNISKA FÖRHÅLLANDEN 5.1 Jordlager Utförda skruvprovtagningar har utförts ned till djup mellan 1,0 m och 2,0 m under markytan och visar i huvudsak på fyllning bestående av grusig sand som vilar på berg. Inom områdets södra delar täcks markytan av mulljord med inslag av sand och silt. Mulljordskiktet förekommer med en mäktighet som varierar mellan 0,1 och 0,2 m. Mulljorden underlagras inom detta delområde av fyllning som består av grusig sand med en mäktighet på ca 1,5 m. Under fyllningen kan det förekomma ett skikt av siltig grusig sand. Där under finns berg. Inom grusplanen väster om huvudbyggnaden finns överst fyllning av grusig sand. Fyllningens mäktighet varierar i undersökta punkter mellan 1,0 och 1,5 m. Under fyllnadsmaterialet påträffas siltig grusig sand. Strax nordöst om huvudbyggnaden visar utförda skruvprovtagningar överst på fyllnadsmaterial som utgörs av grusig sand med en mäktighet på ca 1,5 m.

6 5(7) 5.2 Berg Utförda sonderingar inom området väster om huvudbygganden visar att berget faller från norr till söder och återfinns 1,5-2,5 m under markytan. Detta motsvarar bergnivåer från ca +53,5 i norr till ca +50,3 i söder. De utförda undersökningspunkterna nr 5 och 6, strax söder om huvudbyggnaden, visar en bergnivå på ca +51,5. Således täcks bergytan inom detta område av ett ca 2,5 m mäktigt jordlager. Öster om huvudbyggnaden i punkt 7 och 8 påträffades berg på nivåerna +52,5 respektive +53,5 vilket motsvarar 1,0-1,5 m under markytan. 5.3 Grundvatten Ingen förekomst av grundvatten har observerats. 5.4 Radon Radonmätning har inom området utförts på berghällar i tre punkter, benämnda R1-R3. Mätpunkternas lägen framgår av ritning G01. Mätningarna visade på radiumhalter av Bq/kg, vilket indikerar lågradon mark. 6. GEOTEKNISKA REKOMMENDATIONER 6.1 Rekommendationer avseende grundläggning För utbyggnaden av huvudbyggnaden rekommenderas grundläggningen att ske direkt på berg efter att all fyllning schaktats bort eller på plintar som gjuts på berg. Alternativt kan grundläggningen ske på befintligt fyllnadsmaterial efter det att minst en meter av fyllningen schaktats bort och att terrassen packats väl med registrerande vält. Höjdsättningen och terrängförhållandena inom den östra delen av exploateringsområdet medför att de fyra planerade byggnaderna kan komma att grundläggas antingen direkt på berg eller i befintlig och/eller ny fyllning. Vid grundläggning direkt på berg kan detta utföras med sockel. Om grundläggningen av byggnaderna utförs på packad fyllning bör totalstabiliteten kontrolleras. För delar av byggnaderna kan bergsschakt komma att krävas. För att undvika uppkomst av differenssättningar bör en byggnad ej grundläggas på både berg och fyllnadsmaterial. Om detta inte kan undvikas bör undersprängning på minst 0,5 m utföras med efterföljande uppfyllning. Före grundläggning och eventuell uppfyllning ska all mulljord schaktas bort för både byggnads- och körytor samt för utläggning av ledningar.

7 6(7) All grundläggning ska utföras frostfritt och på torr, fast samt packad schaktbotten. Grundläggningen ska utföras med dränerande och kapillärbrytande skikt. Markytorna ska utformas med fall från byggnaderna. Dränering, fuktisolering samt fall från byggnaderna ska utföras i enlighet med AMA Anläggning 07. Grundläggning av ledningar och dimensionering av hårdgjorda ytor ska utföras i enlighet med AMA Anläggning 07. Bergschakt ska utföras enligt AMA Anläggning Dimensionering av geokonstruktioner Vid dimensionering kan en karakteristisk friktionsvinkel på 35 o tillämpas för det inom området förekommande fyllnadsmaterialet under förutsättning att fyllningen packats väl. Byggnaders och anläggningars geokonstruktioner rekommenderas att utföras i enlighet med geoteknisk klass 2, GK 2 och säkerhetsklass 2, SK 2 enligt Boverkets regelsamling för konstruktion, (Boverkets konstruktionsregler, BKR, byggnadsverkslagen och byggnadsverksförordningen), regelsamling Schakt Schaktarbetena ska utföras i enlighet med AMA Anläggning 07. Påträffade jordar bedöms som relativt lättschaktade. Förekommande jordlager bedöms tillhöra schaktbarhetsklasserna 2-3 (Byggforskningsrådets rapport R130:85). Under torra förhållanden kan schaktslänter utföras med en lutning på 1:1,5. Vid schakt under ogynnsamma förhållanden till exempel vid nederbörd kan de förekommande jordlagrens egenskaper förändras till det sämre. Schaktbotten ska hållas länsskyddad mot inläckande ytvatten och mot vattenansamling. Schakt och terrasseringsarbeten ska utföras vid torr väderlek. Om terrassen förstörts, luckrats upp eller förorenats i samband med schaktningsoch transportarbeten måste detta åtgärdas genom utskiftning av förstört material. 6.4 Länshållning För omhändertagande av inströmmande yt- och grundvatten ska schaktbottnen utföras med fall till diken som i sin tur leds till pumpbrunnar.
