1 PM Skanska Sverige AB Handläggare Cecilia Edmark Datum Vår referens/nr DEL AV HJÄLTSGÅRD 6:1, SKEE STRÖMSTAD KOMMUN Tekniskt PM angående geoteknik undersökning för upprättande av detaljplan för nybyggnation av bostäder Skanska Sverige AB Post GÖTEBORG Besök Kilsgatan 4 Telefon Fax

2 Skanska Sverige AB Handläggare Cecilia Edmark 1(4) Datum Ref. nr DEL AV HJÄLTSGÅRD 6:1, SKEE, STRÖMSTAD KOMMUN Tekniskt PM angående geoteknik undersökning för upprättande av detaljplan för nybyggnation av bostäder 1 Allmänt På uppdrag av, Strömstad kommun, Miljö- och byggförvaltningen har Skanska Teknik i Göteborg utfört en geoteknisk undersökning för rubricerad fastighet. Det aktuella området är beläget i Skee söder om Hjältsgårdsvägen, och väster om Grålösvägen och omfattar en yta på ca 3,5 ha. Undersökningen skall utgöra geotekniskt underlag vid projekteringen för planerad nybyggnation av bostäder och för höjdsättning av markytan. Syftet med undersökningen var att bestämma jordlagerföljd samt jordens hållfasthets- och sättningsegenskaper. Samt att utgöra underlag för stabilitetsberäkningar ner mot Grålösbäcken som rinner i områdets södra del i västlig riktning. I föreliggande Tekniskt PM redovisas en utvärdering av jordlagerföljd och jordlagrens tekniska egenskaper samt rekommendationer och anvisningar för grundläggning, stabilitet, schakter och uppfyllning. Resultaten av den nu utförda geotekniska undersökningen redovisas i en separat handling benämnd Rapport, geoteknisk undersökning, (RGeo), för upprättande av detaljplan för nybyggnation av bostäder, Strömstad kommun, upprättad av Skanska Sverige AB, Teknik och projektledning i Göteborg och daterad

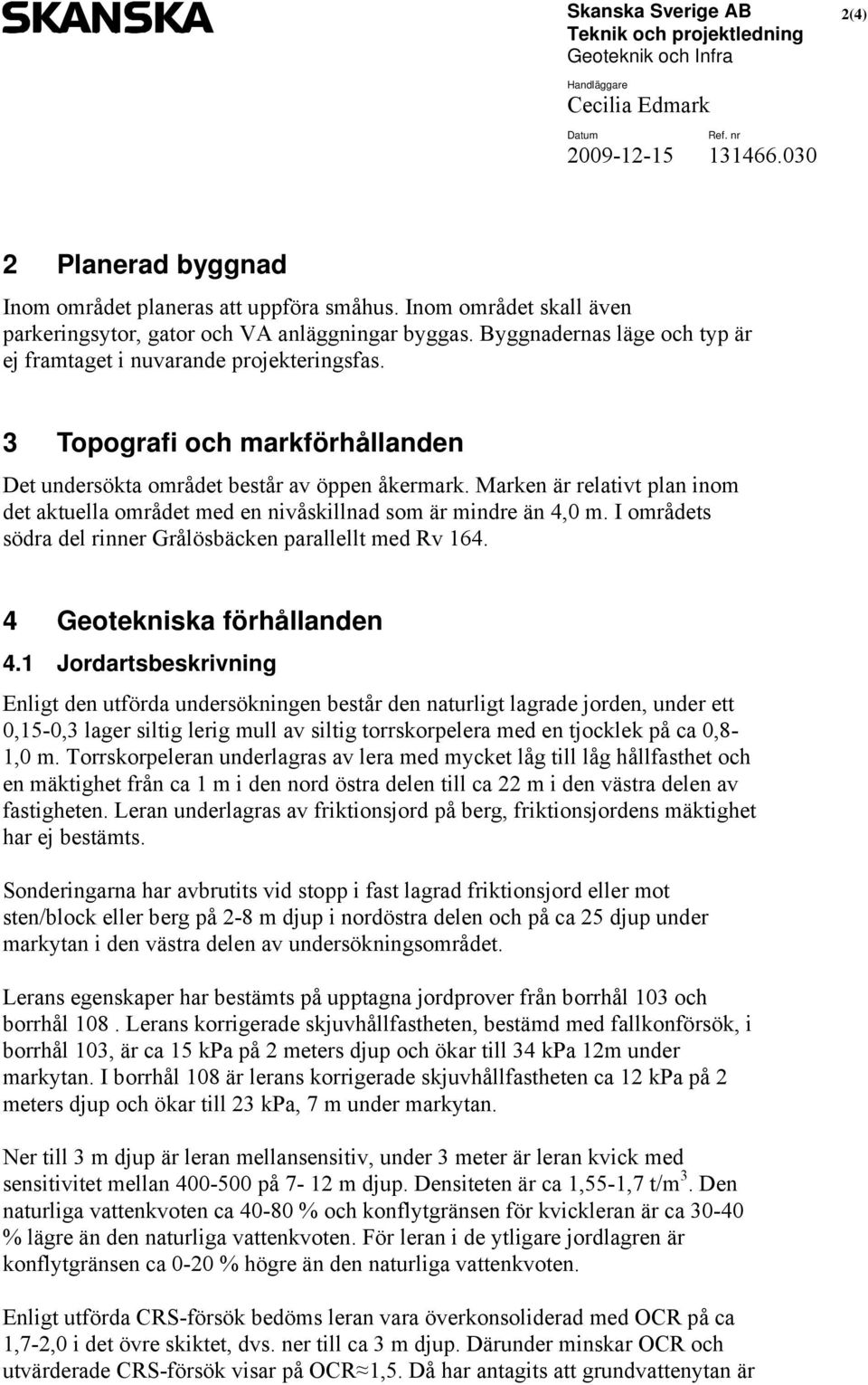

3 Skanska Sverige AB Handläggare Cecilia Edmark 2(4) Datum Ref. nr Planerad byggnad Inom området planeras att uppföra småhus. Inom området skall även parkeringsytor, gator och VA anläggningar byggas. Byggnadernas läge och typ är ej framtaget i nuvarande projekteringsfas. 3 Topografi och markförhållanden Det undersökta området består av öppen åkermark. Marken är relativt plan inom det aktuella området med en nivåskillnad som är mindre än 4,0 m. I områdets södra del rinner Grålösbäcken parallellt med Rv Geotekniska förhållanden 4.1 Jordartsbeskrivning Enligt den utförda undersökningen består den naturligt lagrade jorden, under ett 0,15-0,3 lager siltig lerig mull av siltig torrskorpelera med en tjocklek på ca 0,8-1,0 m. Torrskorpeleran underlagras av lera med mycket låg till låg hållfasthet och en mäktighet från ca 1 m i den nord östra delen till ca 22 m i den västra delen av fastigheten. Leran underlagras av friktionsjord på berg, friktionsjordens mäktighet har ej bestämts. Sonderingarna har avbrutits vid stopp i fast lagrad friktionsjord eller mot sten/block eller berg på 2-8 m djup i nordöstra delen och på ca 25 djup under markytan i den västra delen av undersökningsområdet. Lerans egenskaper har bestämts på upptagna jordprover från borrhål 103 och borrhål 108. Lerans korrigerade skjuvhållfastheten, bestämd med fallkonförsök, i borrhål 103, är ca 15 kpa på 2 meters djup och ökar till 34 kpa 12m under markytan. I borrhål 108 är lerans korrigerade skjuvhållfastheten ca 12 kpa på 2 meters djup och ökar till 23 kpa, 7 m under markytan. Ner till 3 m djup är leran mellansensitiv, under 3 meter är leran kvick med sensitivitet mellan på 7-12 m djup. Densiteten är ca 1,55-1,7 t/m 3. Den naturliga vattenkvoten ca % och konflytgränsen för kvickleran är ca % lägre än den naturliga vattenkvoten. För leran i de ytligare jordlagren är konflytgränsen ca 0-20 % högre än den naturliga vattenkvoten. Enligt utförda CRS-försök bedöms leran vara överkonsoliderad med OCR på ca 1,7-2,0 i det övre skiktet, dvs. ner till ca 3 m djup. Därunder minskar OCR och utvärderade CRS-försök visar på OCR 1,5. Då har antagits att grundvattenytan är

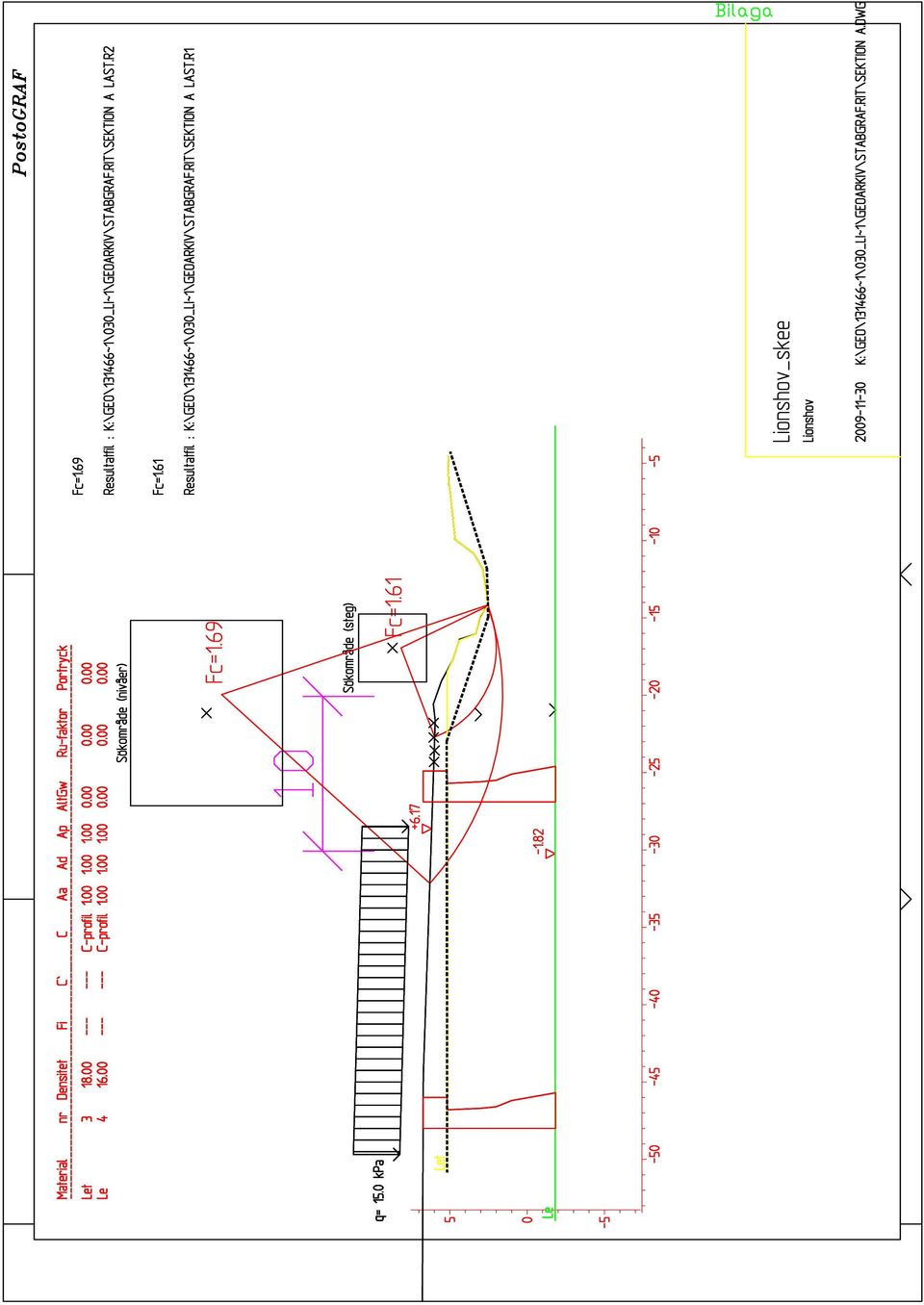

4 Skanska Sverige AB Handläggare Cecilia Edmark 3(4) Datum Ref. nr belägen i underkant torrskorpelera, dvs. på ca 1,5 m djup. Portrycket bedöms vara hydrostatiskt ner till 5 m djup. Lerans kompressionsmodul för effektivspänningar över förkonsolideringstrycket, M L, är kpa på 3-7 m djup. 4.2 Hydrologi I samband med den nu utförda undersökningen installerades ett grundvattenrör i borrpunkt 108, i friktionsjorden under leran på ca 11 m djup under markytan. Registrerat porvattentryck motsvarar en fri grundvattenyta 0,4 m under markytan. Grundvattennivån fluktuerar över året och vid avläsningstillfället var grundvattennivån enligt SGUs grundvattenobservationsnät generellt sett nära de normala för årstiden. 5 Stabilitet Enligt Skredkommissionens anvisningar är erforderlig säkerhetsfaktor för nyexploatering och befintlig bebyggelse/anläggning för odränerad analys F c 1,7 1,5 och för kombinerad analys F komb 1,45 1,35 vid en detaljerad utredning. Erforderlig säkerhetsfaktor för aktuella förhållanden är bedömt till F > 1,6 och F komb > 1,4. Då har bla hänsyn tagits till att delar av lerprofilen består av kvicklera. Vid stabilitetskontrollen är grundvattennivån antagen ligga i underkant torrskorpelera och i botten på Grålösbäcken. Stabilitetskontroll har utförts i områdets SÖ del ner mot Grålösbäcken, som rinner i västlig riktning i områdets södra del. Säkerhetsfaktor för befintliga förhållanden för sektion A är Fc= 1,61. Stabiliteten är acceptabel med en beräknad säkerhetsfaktor på F komb = 1,54-1,21 och Fc=1,69-1,61 då en ytlast på 15 kpa placeras mer än 10 m från släntkrön. Det lägre värdet på säkerhetsfaktorn för analyserna gäller en lokal glidyta närmast släntkrön. Se bilaga A för planskiss och utförda stabilitetsberäkningar. Erosionsskydd bedöms erfordras i del av bäckravinen (Se bilaga A) då det kan vara risk för erosion. Vidare skall en kompletterande geoteknisk undersökning utföras för en mer detaljerad stabilitetsutredning. Utflackning av slänten kan erfordras för att säkerställa den lokala stabiliteten. För övriga delar av området anses stabiliteten tillfredsställande med avseende på den relativt plana markyta som undersökningsområdet innefattar.

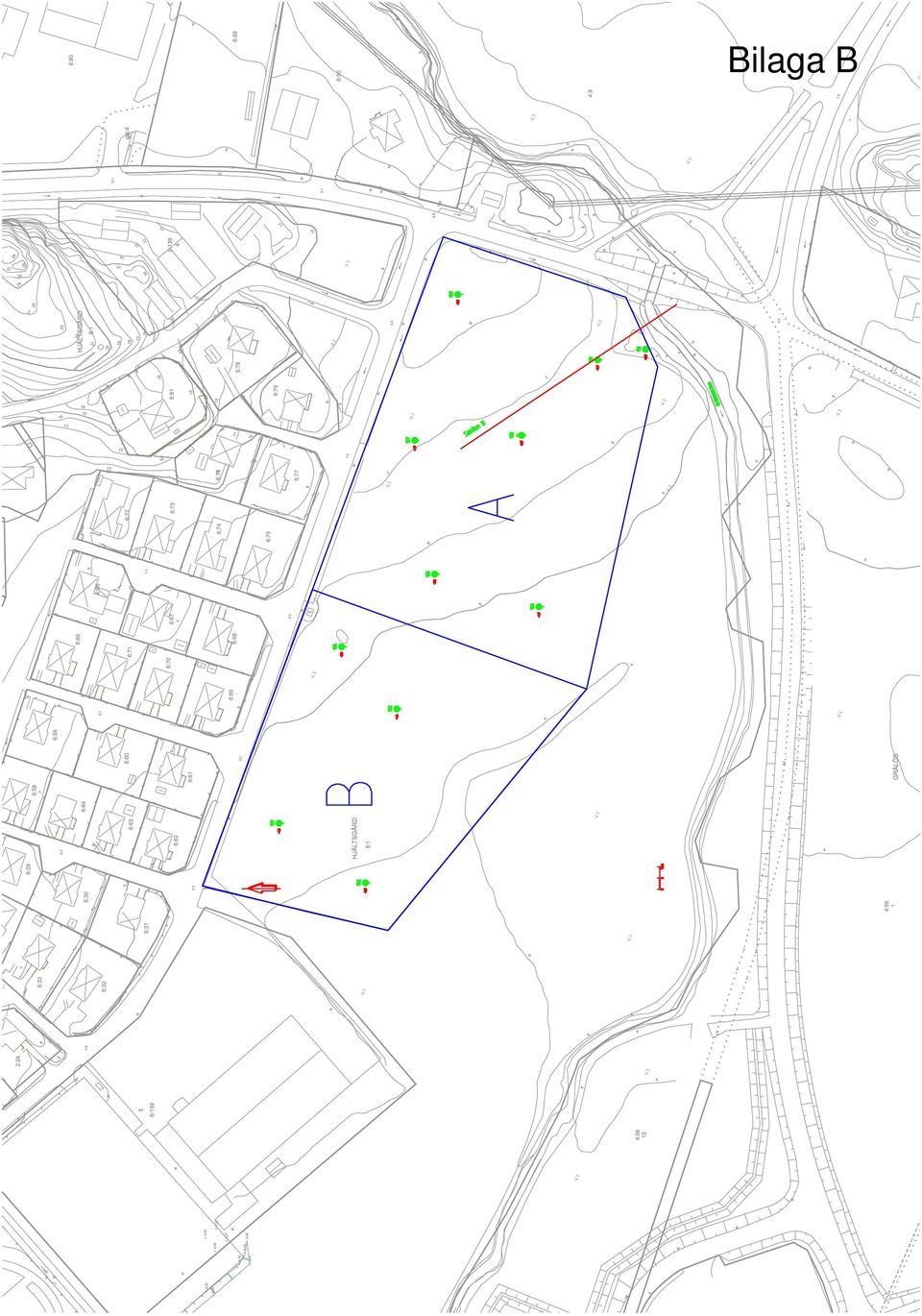

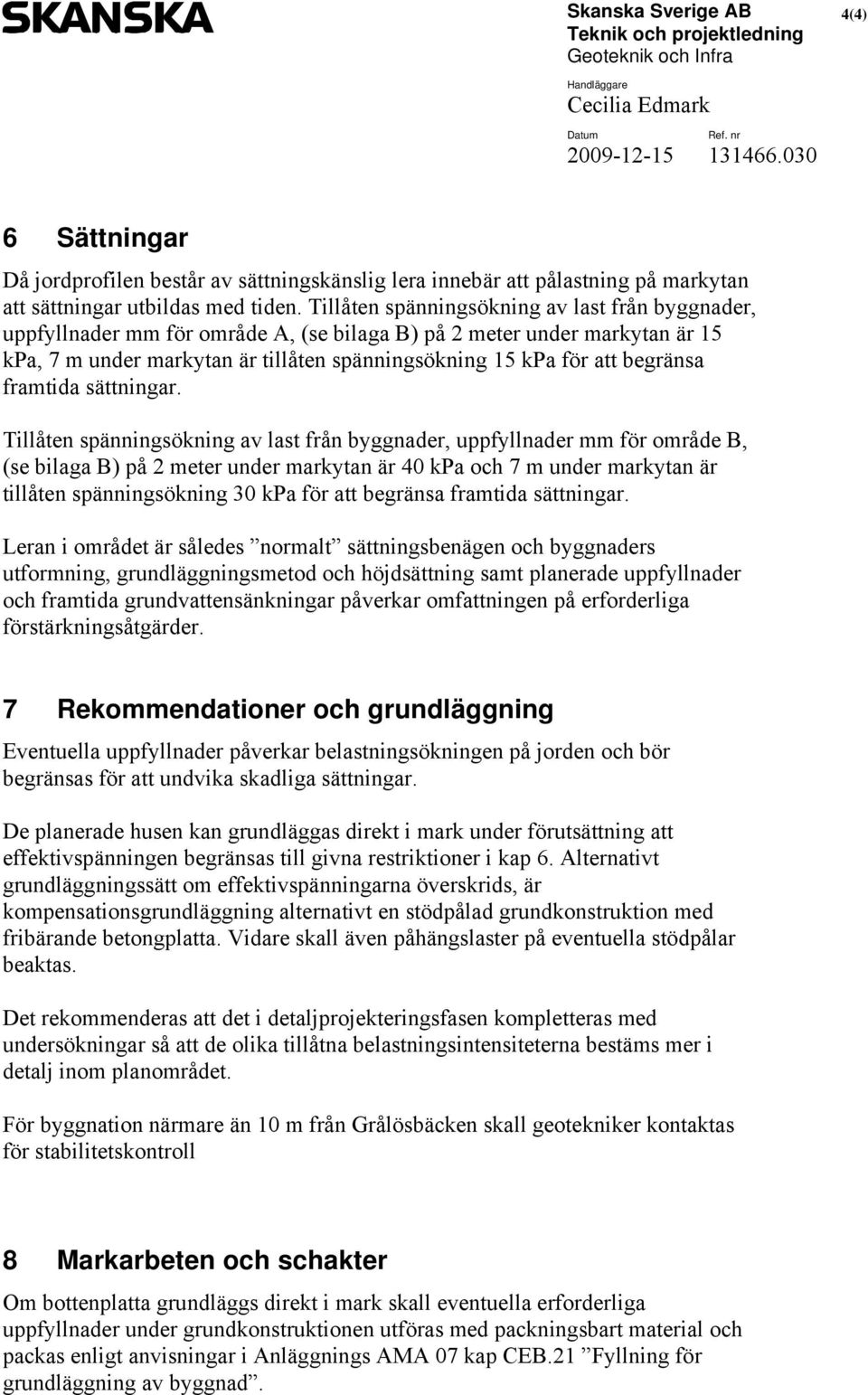

5 Skanska Sverige AB Handläggare Cecilia Edmark 4(4) Datum Ref. nr Sättningar Då jordprofilen består av sättningskänslig lera innebär att pålastning på markytan att sättningar utbildas med tiden. Tillåten spänningsökning av last från byggnader, uppfyllnader mm för område A, (se bilaga B) på 2 meter under markytan är 15 kpa, 7 m under markytan är tillåten spänningsökning 15 kpa för att begränsa framtida sättningar. Tillåten spänningsökning av last från byggnader, uppfyllnader mm för område B, (se bilaga B) på 2 meter under markytan är 40 kpa och 7 m under markytan är tillåten spänningsökning 30 kpa för att begränsa framtida sättningar. Leran i området är således normalt sättningsbenägen och byggnaders utformning, grundläggningsmetod och höjdsättning samt planerade uppfyllnader och framtida grundvattensänkningar påverkar omfattningen på erforderliga förstärkningsåtgärder. 7 Rekommendationer och grundläggning Eventuella uppfyllnader påverkar belastningsökningen på jorden och bör begränsas för att undvika skadliga sättningar. De planerade husen kan grundläggas direkt i mark under förutsättning att effektivspänningen begränsas till givna restriktioner i kap 6. Alternativt grundläggningssätt om effektivspänningarna överskrids, är kompensationsgrundläggning alternativt en stödpålad grundkonstruktion med fribärande betongplatta. Vidare skall även påhängslaster på eventuella stödpålar beaktas. Det rekommenderas att det i detaljprojekteringsfasen kompletteras med undersökningar så att de olika tillåtna belastningsintensiteterna bestäms mer i detalj inom planområdet. För byggnation närmare än 10 m från Grålösbäcken skall geotekniker kontaktas för stabilitetskontroll 8 Markarbeten och schakter Om bottenplatta grundläggs direkt i mark skall eventuella erforderliga uppfyllnader under grundkonstruktionen utföras med packningsbart material och packas enligt anvisningar i Anläggnings AMA 07 kap CEB.21 Fyllning för grundläggning av byggnad.
