GEOTEKNISK UNDERSÖKNING FÖR NYEXPLOATERING PÅ FASTIGHETEN MOLKOM 1:58 MED TILLHÖRANDE RAPPORT

Transkript

1 AKTIEBOLAGET MOLKOMS BRUK Molkom 1:58 UPPDRAGSNUMMER GEOTEKNISK UNDERSÖKNING FÖR NYEXPLOATERING PÅ FASTIGHETEN MOLKOM 1:58 MED TILLHÖRANDE RAPPORT KARLSTAD GEOTEKNIK JOAKIM PERSSON

2 Sweco Sandbäcksgatan 1 Box 385 SE Karlstad, Sverige Telefon +46 (0) Fax +46 (0) Sweco Civil AB RegNo: Styrelsens säte: Stockholm Joakim Persson Civilingenjör, Geoteknik Karlstad Telefon direkt +46 (0) Mobil +46 (0) joakim.persson@sweco.se

3 Innehållsförteckning 1 Uppdrag 1 2 Befintliga förhållanden och planerad byggnation 1 3 Styrande dokument 2 4 Inmätning och utsättning 2 5 Utförd geoteknisk undersökning 2 6 Jordlager- och grundvattenförhållanden 2 7 Sättningar 3 8 Stabilitet 3 9 Markradon 3 10 Grundläggning 3 11 Övrigt 3 Ritningar Namn Typ Skala Format G01 PLAN 1:400 A1 G02 BORRHÅL 1:100 A1 MOLKOM 1:58 PJ p:\22363\ _molkom_1_58\000\19_original\ _pm.docx

4 MOLKOM 1:58 PJ p:\22363\ _molkom_1_58\000\19_original\ _pm.docx

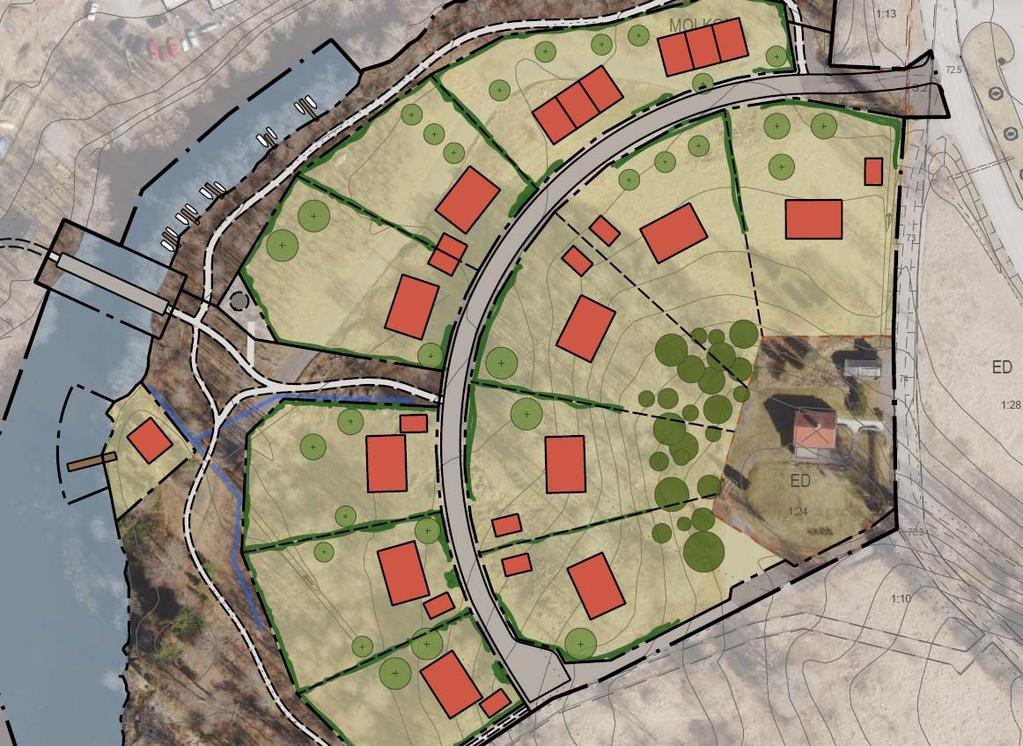

5 1 Uppdrag På uppdrag av AB Molkoms bruk har Sweco utfört geoteknisk undersökning för rubricerat objekt. Undersökningen har syftat till att klarlägga jordlager- och grundvattenförhållanden och därmed ge de geotekniska förutsättningarna för en ny exploatering av ett bostadsområde. Denna handling är ett underlag för en förstudie och behandlar endast rekommendationer och synpunkter. Geotekniska synpunkter för byggskedet skall inarbetas i teknisk beskrivningen, eller så skall denna handling omarbetas före byggstart. 2 Befintliga förhållanden och planerad byggnation Aktuellt område ligger i Molkoms tätorts utkant vid Nyeds kyrka. Området lutar ner mot Molkomsjön och består av skogsmark och grönytor. Platsen avgränsas av Kyrkvägen i öst, Molkoms bruk i norr, Molkomsjön i väster och skogsmark i söder. På området är det berg i dagen på flera ställen. Planerad byggnation på området är flera nya bostäder, parkområde, bryggor, stigar och en gångbro. Se figur 1 för illustration över hur området kan komma att se ut. Figur 1, Illustration över området 1(4) MOLKOM 1:58 PJ p:\22363\ _molkom_1_58\000\19_original\ _pm.docx

6 3 Styrande dokument Den utförda markundersökningen, klassificering av jordarter och geotekniska bedömningar har utförts enligt följande dokument: Utförande - SS-EN Marktekniska undersökningar IEG Rapport 4:2008 Rev 1 Tillämpningsdokument, dokumenthantering IEG Rapport 4:2010 Tillståndbedömning/klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar Jordens hållfasthet - Tillämpningsdokument SS-EN ISO och :2004 Jordens benämning - Tillämpningsdokument SS-EN ISO och : Inmätning och utsättning Inmätning och utsättning av undersökningspunkter har utförts med GPS-station RTKmätning: Koordinatsystem i plan: SWEREF Höjdsystem: RH Utförd geoteknisk undersökning Geoteknisk undersökning har nu utförts i juni 2018 av Sweco med Geotech borrbandvagn 604. Undersökningen har omfattat följande: Störd jordprovtagning med skruvborr Ø60 mm har utförts ned till c:a 3 m djup under markytan i nio sonderingspunkter. Upptagna jordprov har klassificerats direkt i fält med avseende på jordart (benämning). Fri vattenyta har i förekommande fall noterats i provtagningshål som en indikation på grundvattenytans läge vid undersökningstillfället. Trycksondering med stänger Ø25 mm och vriden spets (viktsondspets) har utförts i nio punkter för bestämning av jordens relativa fasthet. Mätning av radonhalt i markluft har utförts i två punkter med mätinstrumentet Markus-10 Resultat från utförd undersökning redovisas på till denna handling hörande ritningar och bilagor. 6 Jordlager- och grundvattenförhållanden Området har berg i dagen på flera platser. I övrigt består marken av ett mulljordlager överst med en lagertjocklek på ca 0,2 0,4 meter. Mulljorden underlagras av en siltig torrskorpelera men i södra och västra delen underlagras mulljorden av en friktionsjord. 2(4) MOLKOM 1:58 PJ p:\22363\ _molkom_1_58\000\19_original\ _pm.docx

7 Den siltiga torrskorpeleran har en lagertjocklek på 1 2 meter. Den siltiga torrskorpeleran underlagras av en siltig lera med en lagertjocklek på 0,5 1,5 meter. Under den siltiga leran är det friktionsjord. Friktionsjordens mäktighet i området varierar mellan 0,5 8 meter. Sonderingstopp har skett på djup mellan 1 8 meter. Fri vattenyta har noterats på nivåer mellan 2,7 och 3,6 meter under markytan. Grundvattenytan ska förväntas variera över tid, väderlek och årstid. 7 Sättningar Vid undersökningen påträffades sedimentjordar som är sättningskänsliga. Vid detaljprojektering behövs en kompletterande geoteknisk undersökning av lerans deformationsegenskaper för att ange lämplig grundläggningstyp. Vid belastning på marken finns risk för sättningar. Sättningarnas storlek är beroende av lastens storlek, utbredning i plan och varaktighet över tid samt de lerans sättningsegenskaper och lerlagrets mäktighet. 8 Stabilitet Området har flera fastmarks partier och enstaka områden med större jordmäktighet. I områden med större jordmäktighet är det mesta av sedimentjorden av torrskorpekaraktär. Med detta är totalstabilitet i området tillfredsställande med nuvarande detaljplan. Större uppfyllnader, ändring av byggnaders placering och släntlutningar rekommenderas att kontrolleras mot stabilitet i nästa skede i detaljprojekteringen. 9 Markradon Mätningar av radon i marken visar på att marken kan klassificeras som lågradonsmark. 10 Grundläggning Grundläggning i området kan ske som ytligt grundläggning där det är tunna jorddjup och lite med lerjord. Vid större mäktighet av lerjord kan kompensationsgrundläggning alternativ pålning behövas. Val av grundläggning avgörs vid detaljprojektering för varje enskild byggnad. 11 Övrigt I övrigt ser Sweco Geoteknik inga restriktioner med detaljplanens fortsatta arbete. 3(4) MOLKOM 1:58 PJ p:\22363\ _molkom_1_58\000\19_original\ _pm.docx
