NYBYGGNAD AV KONTOR OCH LAGER INOM ROLLSBO 1:32, TOMT C KUNGÄLVS KOMMUN GEOTEKNISK UNDERSÖKNING

Transkript

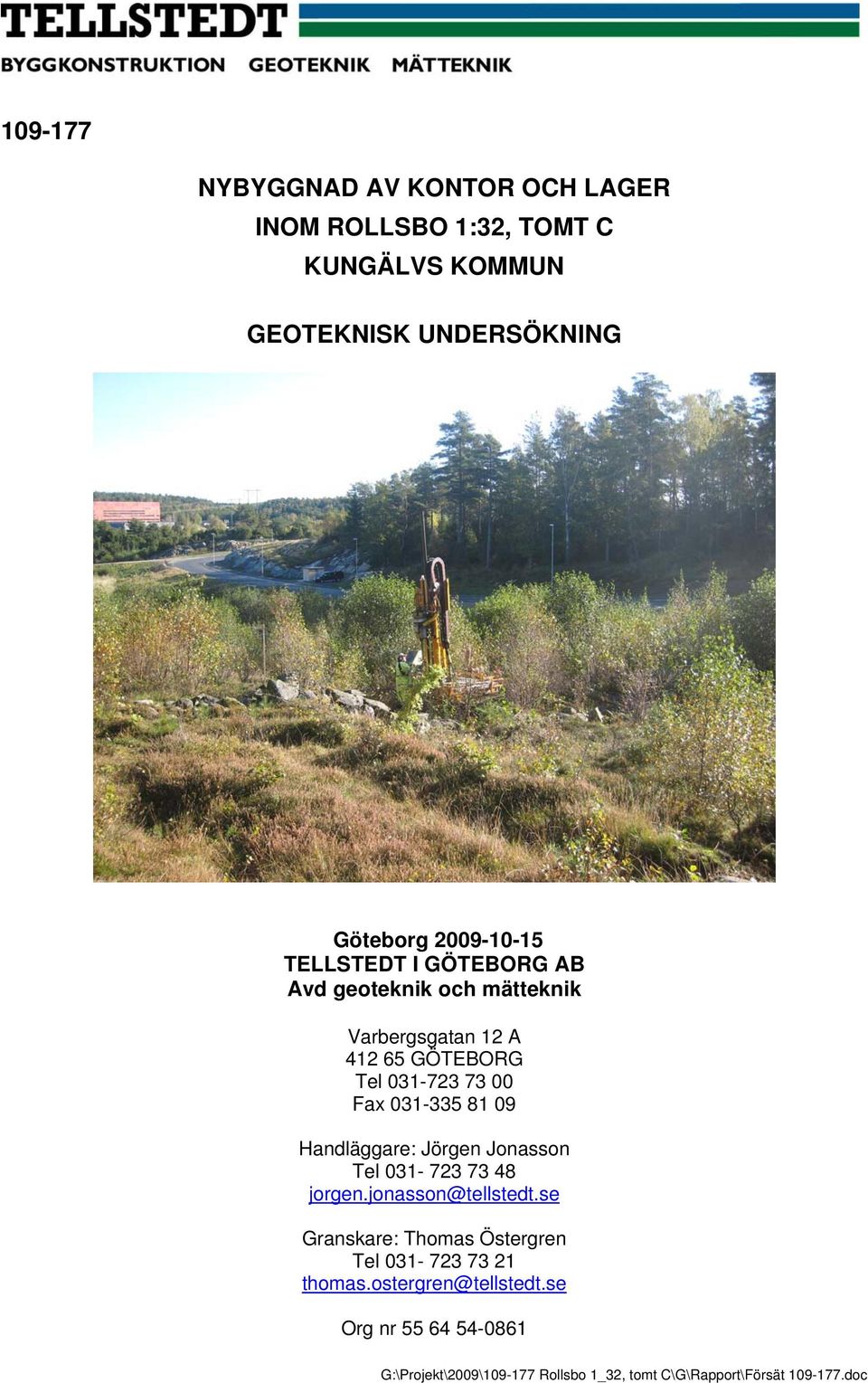

1 NYBYGGNAD AV KONTOR OCH LAGER INOM ROLLSBO 1:32, TOMT C KUNGÄLVS KOMMUN GEOTEKNISK UNDERSÖKNING Göteborg TELLSTEDT I GÖTEBORG AB Avd geoteknik och mätteknik Varbergsgatan 12 A GÖTEBORG Tel Fax Handläggare: Jörgen Jonasson Tel jorgen.jonasson@tellstedt.se Granskare: Thomas Östergren Tel thomas.ostergren@tellstedt.se Org nr G:\Projekt\2009\ Rollsbo 1_32, tomt C\G\Rapport\Försät doc

2 INNEHÅLLSFÖRTECKNING 1 ORIENTERING RAPPORT ÖVER GEOTEKNISKA UNDERSÖKNINGAR Nu utförda undersökningar Redovisning BESKRIVNING AV GEOTEKNISKA FÖRHÅLLANDEN Topografi m.m Geotekniska förhållanden Geohydrologi GEOTEKNISKA PROBLEM OCH REKOMMENDATIONER Planerad byggnation Markradon Grundläggningsförslag mm SCHAKTNING (5) G:\Projekt\2009\ Rollsbo 1_32, tomt C\G\Rapport\Rapport doc

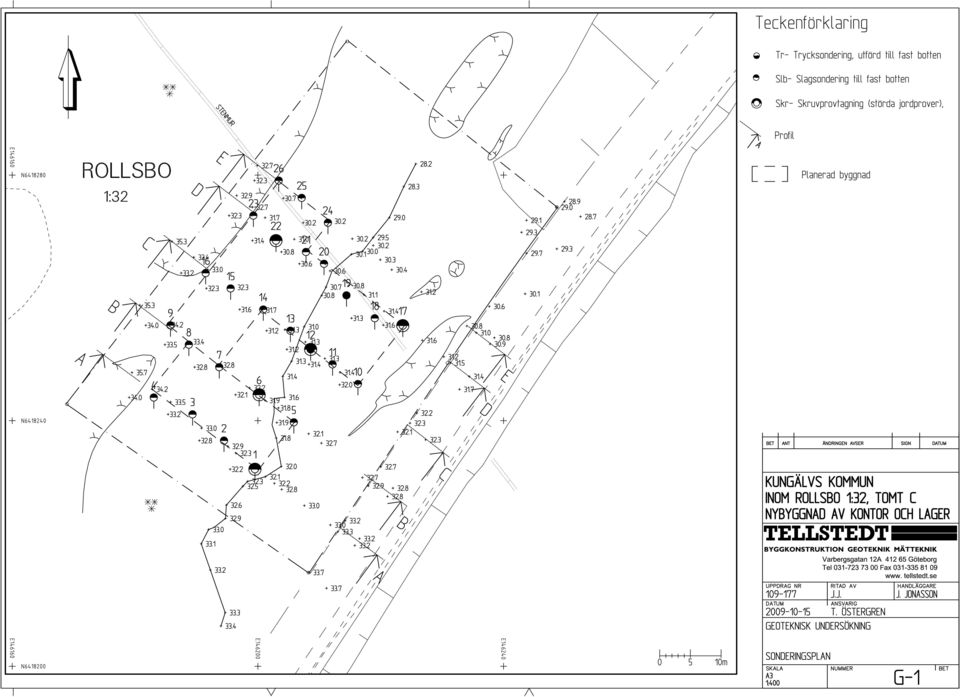

3 GEOTEKNISK UTREDNING 1 ORIENTERING NYBYGGNAD AV KONTOR OCH LAGER INOM ROLLSBO 1:32, TOMT C KUNGÄLVS KOMMUN På uppdrag av Vidals Fastigheter AB, har Tellstedt i Göteborg AB utfört en geoteknisk utredning för rubricerat projekt. Syftet med undersökningen är att bestämma markområdets geotekniska egenskaper och lämpligt grundläggningsförfarande för planerad byggnation. 2 RAPPORT ÖVER GEOTEKNISKA UNDERSÖKNINGAR 2.1 Nu utförda undersökningar Den geotekniska undersökningen utfördes under september 2009 med borrbandvagn Geotech 604 och bestod i: Slb Tr Skr -Slagsondering i 26 punkter -Trycksondering i 2 punkter -Skruvprovtagning i 5 punkter, störd provtagning Sonderingspunkterna har mätts in med GPS understödd av SWEPO:s fasta referensstation. Upptagna störda jordprover har benämnts i fält och i geotekniskt laboratorium. 2.2 Redovisning Den geotekniska undersökningen redovisas, förutom i denna rapport på: Bilaga 1 Provtabell, jordartsklassificering ritning G-1 Sonderingsplan, skala 1:400 ritning G-2 Sonderingsresultat i sektion, skala 1:100 ritning G-3 Sonderingsresultat i sektion, skala 1:100 ritning G-4 Sonderingsresultat i sektion, skala 1:100 2(5) G:\Projekt\2009\ Rollsbo 1_32, tomt C\G\Rapport\Rapport doc

4 3 BESKRIVNING AV GEOTEKNISKA FÖRHÅLLANDEN 3.1 Topografi m.m. Undersökningsområdet är beläget i Rollsbo, Kungälvs kommun. Området utgjordes vid undersökningstillfället av slybevuxen mark där berget går i dagen nordväst om området, samt i östra delen av tomten. En mindre bäck passerar genom området och markytan avvattnas mot nordöst. Ungefärligt undersökningsområde Fig 1 Ungefärligt läge för det undersökta området i Rollsbo 3.2 Geotekniska förhållanden Jordmäktigheterna är uppmätta i sonderingspunkterna och gäller i de specifika punkterna, således kan mäktigheterna variera mellan punkterna och inom undersökningsområdet. Sonderingsstopp inom området har uppnåtts på ca 0,1-2,5 meters djup under befintlig markyta. De största jorddjupen finns i de mittersta delarna av det undersökta området. Jordarterna inom området utgörs överst till stora delar av ett tunnare vegetationsskikt. I övrigt hittas lera, silt och sand ovan berg. 3(5) G:\Projekt\2009\ Rollsbo 1_32, tomt C\G\Rapport\Rapport doc

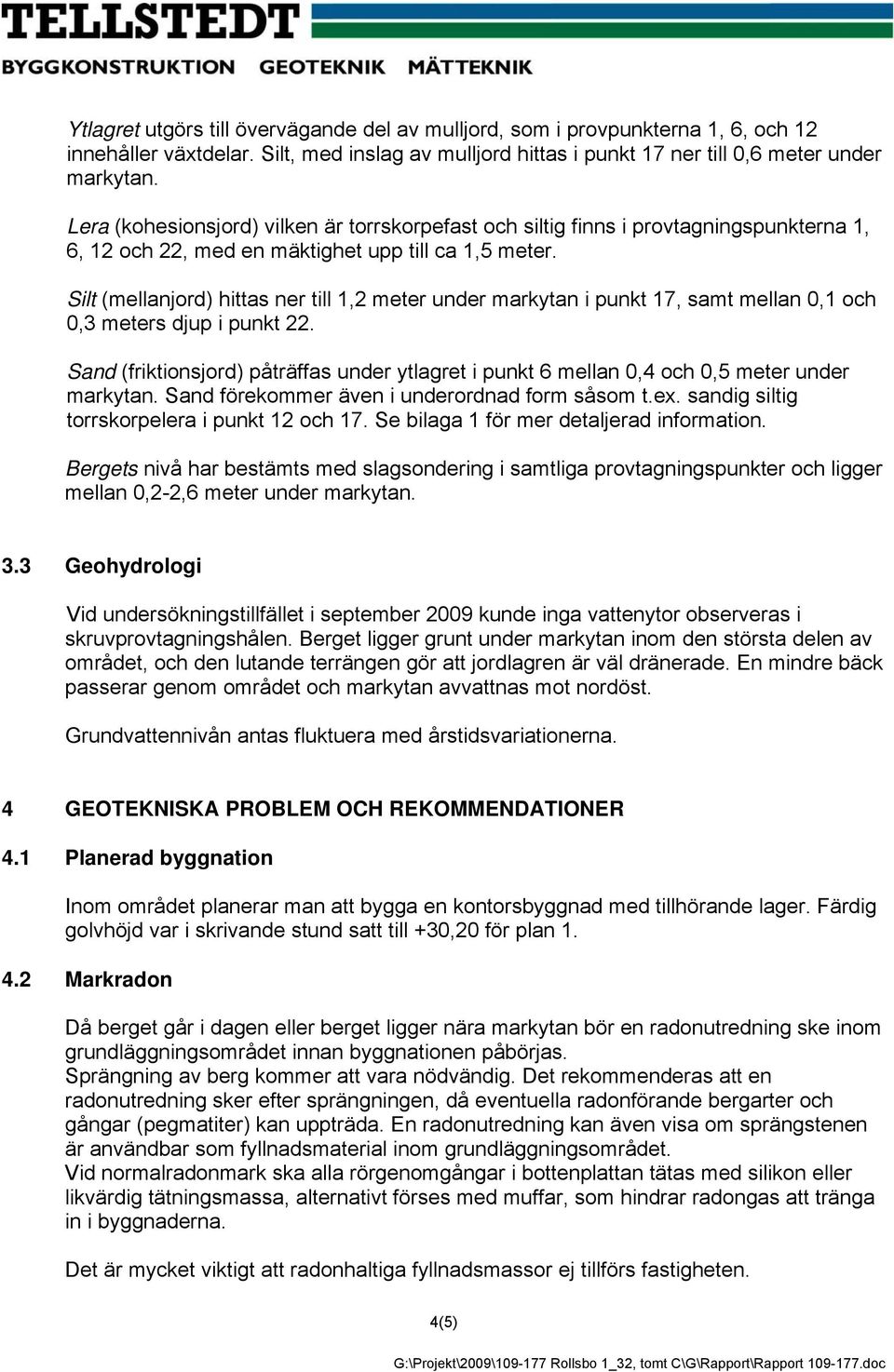

5 Ytlagret utgörs till övervägande del av mulljord, som i provpunkterna 1, 6, och 12 innehåller växtdelar. Silt, med inslag av mulljord hittas i punkt 17 ner till 0,6 meter under markytan. Lera (kohesionsjord) vilken är torrskorpefast och siltig finns i provtagningspunkterna 1, 6, 12 och 22, med en mäktighet upp till ca 1,5 meter. Silt (mellanjord) hittas ner till 1,2 meter under markytan i punkt 17, samt mellan 0,1 och 0,3 meters djup i punkt 22. Sand (friktionsjord) påträffas under ytlagret i punkt 6 mellan 0,4 och 0,5 meter under markytan. Sand förekommer även i underordnad form såsom t.ex. sandig siltig torrskorpelera i punkt 12 och 17. Se bilaga 1 för mer detaljerad information. Bergets nivå har bestämts med slagsondering i samtliga provtagningspunkter och ligger mellan 0,2-2,6 meter under markytan. 3.3 Geohydrologi Vid undersökningstillfället i september 2009 kunde inga vattenytor observeras i skruvprovtagningshålen. Berget ligger grunt under markytan inom den största delen av området, och den lutande terrängen gör att jordlagren är väl dränerade. En mindre bäck passerar genom området och markytan avvattnas mot nordöst. Grundvattennivån antas fluktuera med årstidsvariationerna. 4 GEOTEKNISKA PROBLEM OCH REKOMMENDATIONER 4.1 Planerad byggnation Inom området planerar man att bygga en kontorsbyggnad med tillhörande lager. Färdig golvhöjd var i skrivande stund satt till +30,20 för plan Markradon Då berget går i dagen eller berget ligger nära markytan bör en radonutredning ske inom grundläggningsområdet innan byggnationen påbörjas. Sprängning av berg kommer att vara nödvändig. Det rekommenderas att en radonutredning sker efter sprängningen, då eventuella radonförande bergarter och gångar (pegmatiter) kan uppträda. En radonutredning kan även visa om sprängstenen är användbar som fyllnadsmaterial inom grundläggningsområdet. Vid normalradonmark ska alla rörgenomgångar i bottenplattan tätas med silikon eller likvärdig tätningsmassa, alternativt förses med muffar, som hindrar radongas att tränga in i byggnaderna. Det är mycket viktigt att radonhaltiga fyllnadsmassor ej tillförs fastigheten. 4(5) G:\Projekt\2009\ Rollsbo 1_32, tomt C\G\Rapport\Rapport doc

6

7 Projekt: Del av Rollsbo 1:32. Kungälvs kommun Bilaga 1 Projektnummer: Datum: Utförd av: Jörgen Jonasson Borrhål Provtagn.- Provtag.- Vattenyta Vatten- Tjälfarlig.- Konflytgräns Jordart nivå metod mumy kvot % klass (%) 1 0,0-0,5 Skr MULLJORD med växtdelar 117 0,5-1,0 Gråbrun siltig TORRSKORPELERA 27 1,0-1,5 Gråbrun siltig TORRSKORPELERA ,0-0,4 Skr MULLJORD med växtdelar 0,4-0,5 SAND 0,5-1,0 0 sandig siltig TORRSKORPELERA 1,0-1,6 siltig TORRSKORPELERA 12 0,0-0,3 Skr MULLJORD med växtdelar 0,3-0,6 Mörkgrå sandig SILT med växtdelar 26 0,6-2,0 Gråbrun siltig TORRSKORPELERA 23 2,0-2,3 Brungrå sandig siltig TORRSKORPELERA ,0-0,6 Skr SILT, mulljord 0,6-0,9 Gråbrun lerig sandig SILT 25 0,9-1,1 Gråbrun lerig sandig TORRSKORPESILT ,0-0,1 Skr MULLJORD 0,1-0,3 SILT 0,3-1,1 Gråbrun siltig TORRSKORPELERA 24 TELLSTEDT I GÖTEBORG AB Varbergsgatan 12A GÖTEBORG Tel Fax E-post info@tellstedt.se
