PM Geoteknik Rev. A Del av Helliden 2:28 Tidaholms Kommun

Transkript

1 PM Geoteknik Rev. A Del av Helliden 2:28 Tidaholms Kommun Datum: Rev. Datum: Uppdragsnummer: Upprättad av: Peter Nilsson, Johan Ericsson Rådmansgatan Skövde

2 Del av Helliden 2:28, Tidaholms kommun PM Geoteknik Innehåll 1 UPPDRAG PLANERAD BYGGNATION GEOTEKNISKA UNDERSÖKNINGAR MARKFÖRHÅLLANDEN GRUNDVATTEN TJÄLFARLIGHET STABILITET RADON SÄTTNINGAR GRUNDLÄGGNING SCHAKTNING LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) GEOTEKNISKA REKOMMENDATIONER (7)

3 Del av Helliden 2:28, Tidaholms kommun PM Geoteknik UPPDRAG BGAB, Bygg- och Geokonsult AB har av Tidaholms fått i uppdrag att utföra en översiktlig geoteknisk undersökning vid del av Helliden 2:28, Tidaholms Kommun. 2 PLANERAD BYGGNATION Tidaholms kommun planerar att exploatera området som är cirka 1,6 ha stort med 8 10 villatomter. Villorna skall uppföras i 1-2 våningar. Vid undersökningstillfället var tomtindelningen ännu ej fastställd. Borrhålens läge framgår av bifogad ritning G:1. 3 GEOTEKNISKA UNDERSÖKNINGAR Inom området har K-konsult 1989 utfört en översiktlig geoteknisk undersökning. Parallellt med rubricerad undersökning utförde BGAB en undersökning för en planerad Förskola på intilliggande fastighet. Fältundersökningen genomfördes av Magnus Green, BGAB. Den utgörs av följande undersökningar: 4 st trycksonderingspunkter (borrvagn typ GM 50 combi) Tagning av störda jordprov med skruvborr i 4 punkter Radonmätning i 2 punkter (ROAC-detektorer) Montering av ett grundvattenrör Registrering av vattenytor Utsättning av borrpunkterna har utförts med GNSS i koordinatsystem SWEREF och höjdsystem RH De upptagna jordproverna har undersökts på BGAB:s geotekniska laboratorium. Undersökningarna har omfattat bestämning av jordart, vattenkvot o. tjälfarlighetsklass. Resultatet av fält- och laboratorieundersökningarna framgår av bifogade ritningar G:1 - G:2 samt i provtabell och radonrapport. 4 MARKFÖRHÅLLANDEN Det aktuella området är beläget i Södra Helliden i södra utkanten av Tidaholms tätort. Området gränsar i väster mot ett mindre skogsparti, i söder mot Humlevägen och i öster mot befintlig villabebyggelse. Genom del av undersökningsområdet rinner ett dike. Marken utgörs huvudsakligen av före detta åkermark och är relativt plan inom området, de avvägda nivåerna vid borrpunkterna varierar mellan +144,9 och +145,2 Jorden består direkt under ytskiktet delvis av finsediment, såsom silt och lera, som direkt eller via skikt av friktionsjord, vilar på för utförda sonderingar fast botten troligen morän, block eller berg. Ytskiktet består i provtagningspunkterna av sandig torv/ torv till cirka 0,3 m. 3(7)

4 Del av Helliden 2:28, Tidaholms kommun PM Geoteknik Härunder följer huvudsakligen sandig silt/ sandig lerig silt/ lerig silt. I provtagningspunkt 7 påträffades lera efter cirka 1 m djup, leran är siltig och är överst utbildad som torrskorpa. I jorden förekommer även skikt av siltig sand. Leran bedöms som halvfast och har en mäktighet understigande 2 m. Utförda sonderingars nedträngningsdjup varierade mellan 2,9 och 5,2 m djup. Befintligt dike Befintlig byggnation i bakgrunden 4(7)

5 Del av Helliden 2:28, Tidaholms kommun PM Geoteknik Före detta åkermark Vy från vändplan mot nordväst 5 GRUNDVATTEN I de öppna provtagningspunkterna nr 8 o. 10 har den fria vattenytan påträffats på nivån +144,7 resp. +144,9 (motsvarande 0,4 resp. 0,3 m under befintlig markyta). I det öppna grundvattenröret nr 9 påträffades den fria grundvattenytan på nivån +144,4 (motsvarande 0,7 m under befintlig markyta). 6 TJÄLFARLIGHET Jorden bedöms huvudsakligen tillhöra tjälfarlighetsklass 4 och materialgrupp 5A enligt AMA Anläggning. 7 STABILITET 8 RADON Det bedöms ej föreligga några stabilitetsproblem inom området. Radonmätning har utförts i 3 punkter med s.k. ROAC-detektorer. 5(7)

6 Del av Helliden 2:28, Tidaholms kommun PM Geoteknik Mätvärdena uppgår till 2, 1 resp. 0 kbq / m 3, se även bilaga 2. Detta betyder att marken skall klassas som lågradonmark (som ligger i intervallet <10 kbq /m 3 ) vilket innebär att inga radonskyddande behöver vidtagas. 9 SÄTTNINGAR Någon sättningsundersökning har ej utförts. Enligt intilliggande undersökningar är underliggande lera överkonsoliderad. Det ska beaktas att belastningsökning som ger upphov till sättningar kan förutom belastning från byggnad även utgöras av fyllning och/eller orsakas av grundvattensänkning. Exempelvis ger 1 m grundvattensänkning upphov till en motsvarande belastningsökning på 10 kpa. 10 GRUNDLÄGGNING Grundläggning kan ske på frostskyddad nivå med sulor, alternativt förstyvad bottenplatta, på naturligt lagrad jord eller väl packad fyllning (sedan allt organiskt material borttagits). Grundläggning kan utföras enligt BKR geoteknikklass GK1 (där så är möjligt). Tillåtet grundtryck fd sättes till 70 kpa i nuvarande markyta, tryckökningen begränsas dock till 50 kpa 2 m under befintlig markyta. Grundsulor får ej utföras smalare än 0,5 m. Eventuella uppfyllnader ska medräknas i belastningen för konstruktionen. Vidare ska belysas att jorden är erosionbenägen, vilket kräver beaktande bland annat med avseende på schaktarbeten. Fyllning/packning skall utföras enligt AMA CEB.211 respektive CEB.212. Geotextil på schaktbotten som materialskiljande lager förordas. Innan fyllning skall schaktbotten besiktigas av geotekniskt sakkunnig. 11 SCHAKTNING Schaktning i friktionsjord kan över grundvattenytan ske med en släntlutning av 1:1 á 1:1,5. Vid schaktning under grundvattenytan och samtidig länshållning av schakten finns risk för erosion och bottenuppluckring. Eftersom det kan bli aktuellt med schaktning och återfyllning under grundvattennivån krävs att detta studeras och planeras särskilt innan arbetet påbörjas. Vid schaktning i siltig jord finns risk för ytuppmjukning och utflytning av slänter vid vattenövermättnad på grund av t ex regn. För att begränsa utflytning av slänter kan dessa övertäckas vid regnväder. All schaktning skall utföras enligt Arbetsmiljöverkets/ SGI:s handbok Schakta säkert. 6(7)

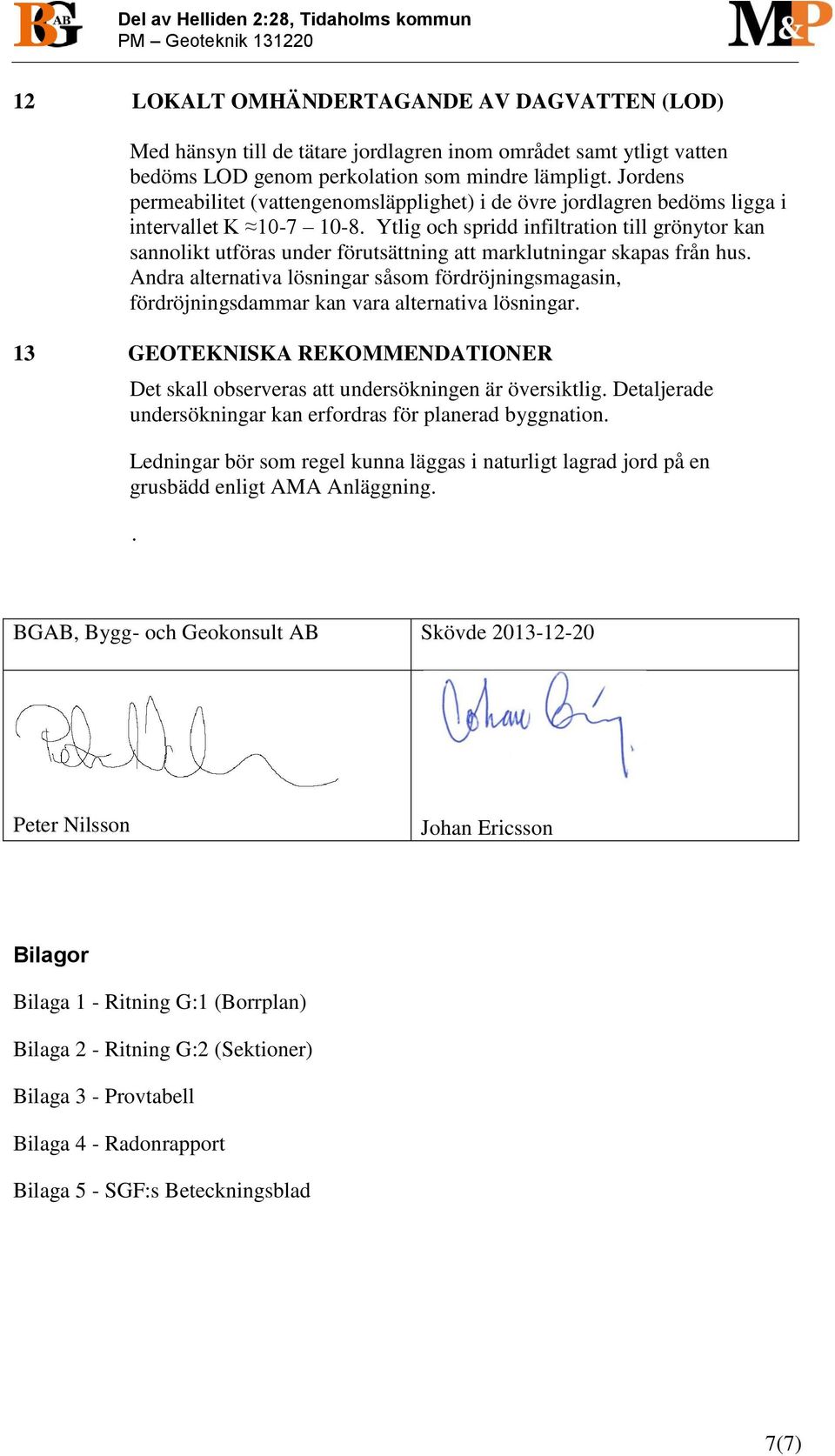

7 Del av Helliden 2:28, Tidaholms kommun PM Geoteknik LOKALT OMHÄNDERTAGANDE AV DAGVATTEN (LOD) Med hänsyn till de tätare jordlagren inom området samt ytligt vatten bedöms LOD genom perkolation som mindre lämpligt. Jordens permeabilitet (vattengenomsläpplighet) i de övre jordlagren bedöms ligga i intervallet K Ytlig och spridd infiltration till grönytor kan sannolikt utföras under förutsättning att marklutningar skapas från hus. Andra alternativa lösningar såsom fördröjningsmagasin, fördröjningsdammar kan vara alternativa lösningar. 13 GEOTEKNISKA REKOMMENDATIONER Det skall observeras att undersökningen är översiktlig. Detaljerade undersökningar kan erfordras för planerad byggnation. Ledningar bör som regel kunna läggas i naturligt lagrad jord på en grusbädd enligt AMA Anläggning.. BGAB, Bygg- och Geokonsult AB Skövde Peter Nilsson Johan Ericsson Bilagor Bilaga 1 - Ritning G:1 (Borrplan) Bilaga 2 - Ritning G:2 (Sektioner) Bilaga 3 - Provtabell Bilaga 4 - Radonrapport Bilaga 5 - SGF:s Beteckningsblad 7(7)

8 BGAB Bygg och Geokonsult AB

9 BGAB Bygg och Geokonsult AB

10 Sammanställning av LABORATORIEUNDERSÖKNINGAR BGAB Bygg och Geokonsult AB Rådmansgatan Skövde Sektion/borrhål Djup/nivå Fältundersökning M.B & M.G Benämning Uppdrag Laboratorieundersökning M.M Vattenkvot w % Konflytgräns w L % Helliden Tidaholm Tjälfarl klass Godkänd den Mtrltyp enl. tab. CB/1 AMA- 10 Anm Bh 7 Uppmätt vy i bh rasat (131216) 0-0,3 Mörkbrun TORV rötter 1 6B -0,7 Brun siltig SAND 2 3B -1,0 Brun rostfl siltig TORRSKORPELERA A -1,4 Grå rostfl siltig LERA växtrester A -2,0 Grå rostfl siltig LERA A -2,3 Brun sandig SILT lerskikt 4 5A -3,0 Brungrå grusig lerig siltig SAND lös, rinner Bh 8 Uppmätt vy i bh 0,4 mumy (131216) 0-0,3 Mörkbrun sandig TORV tegel-& halmrester 1 6B -0,5 Brun rostfl sandig lerig SILT 4 5A -0,8 Brungrå rostfl lerig SILT 4 5A -1,0 Brungrå rostfl ngt lerig SILT 4 5A -1,2 Brun rostfl SILT lerskikt 4 5A -2,0 Grå lerig SILT 4 5A -3,0 Brun siltig SAND 2 3B Bh 9 Uppmätt vy i gvr 0,70 mumy (131216) 0-0,3 Svart sandig TORV mkt växtrester 1 6B -0,6 Brun rostfl lerig SILT 4 5A -0,7 Brun rostfl sandig siltig TORRSKORPELERA 4 5A -1,0 Brun rostfl siltig SAND tunna silt- & lerskikt 2 3B -1,1 Brungrå rostfl lerig SILT tunna lerskikt 4 5A -1,4 Grå lerig SILT rötter A -2,0 Grå lerig SILT A lös -2,3 Grå lerig SILT sandskikt 4 5A -2,4 Brun grusig siltig SAND B -3,0 Brun siltig SAND B finsand, flyter Bh 10 Uppmätt vy i bh 0,30 mumy (131216) 0-0,3 Svart TORV rötter 1 6B -1,0 Brun rostfl siltig TORRSKORPELERA 4 5A -1,3 Gråbrun rostfl lerig SILT lerskikt 4 5A -1,8 Grå lerig SILT A -2,0 Grå sandig lerig SILT A -2,4 Brun lerig SILT A lös, rinner

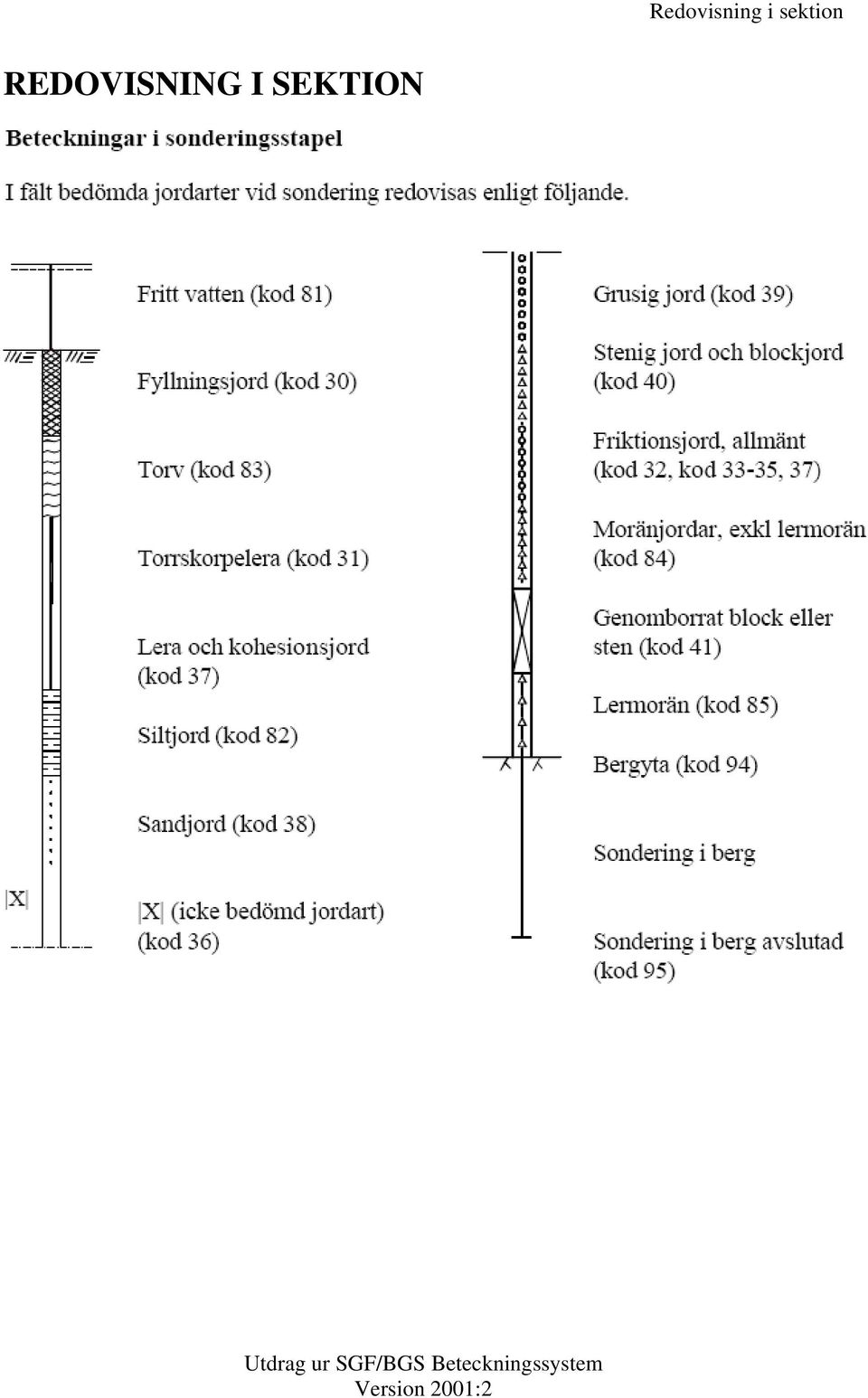

11

12 REDOVISNING I PLAN Redovisning i plan Utdrag ur SGF/BGS Beteckningssystem

13 Redovisning i sektion REDOVISNING I SEKTION Utdrag ur SGF/BGS Beteckningssystem

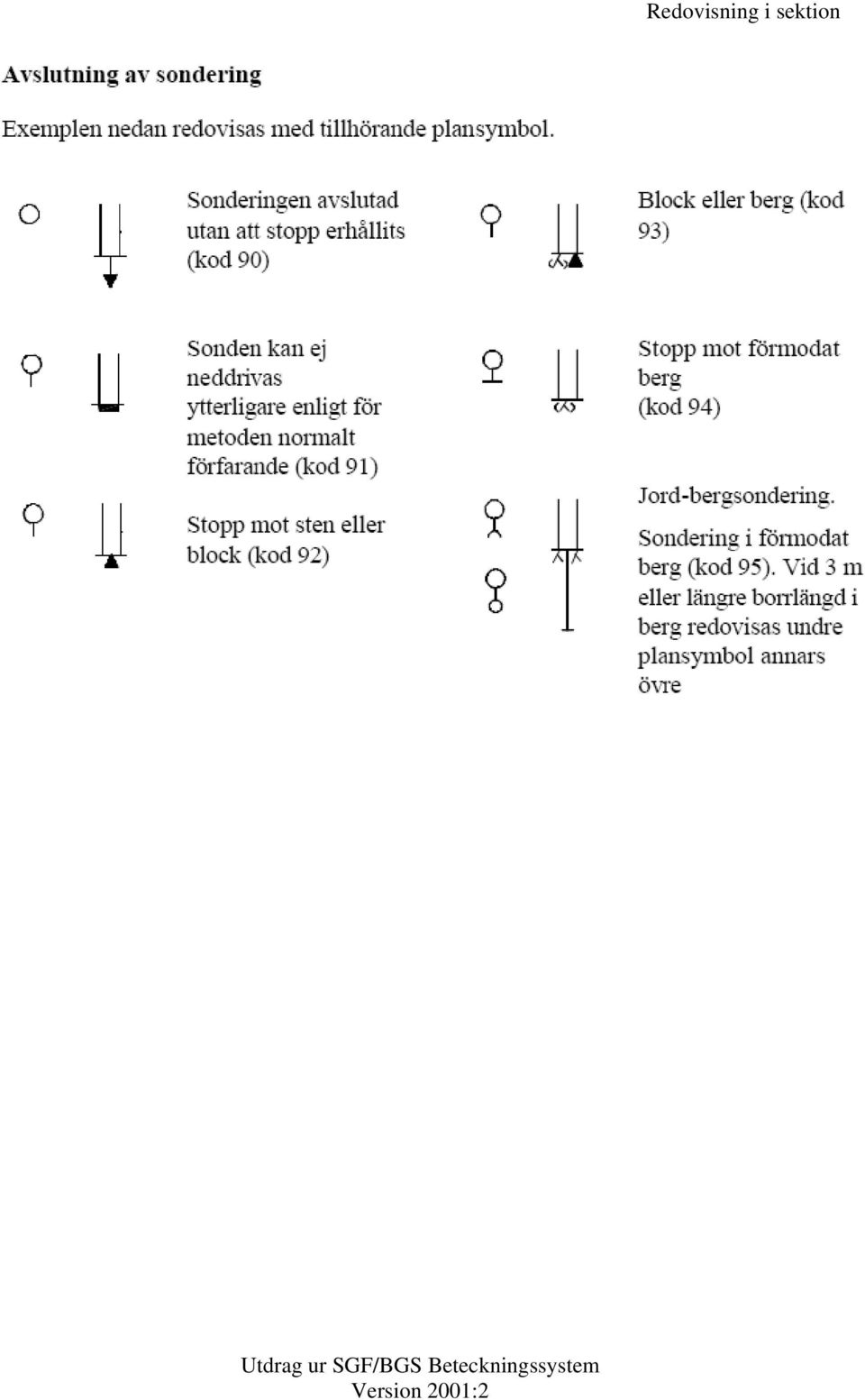

14 Utdrag ur SGF/BGS Beteckningssystem Redovisning i sektion

15 Sondering SONDERING Utdrag ur SGF/BGS Beteckningssystem

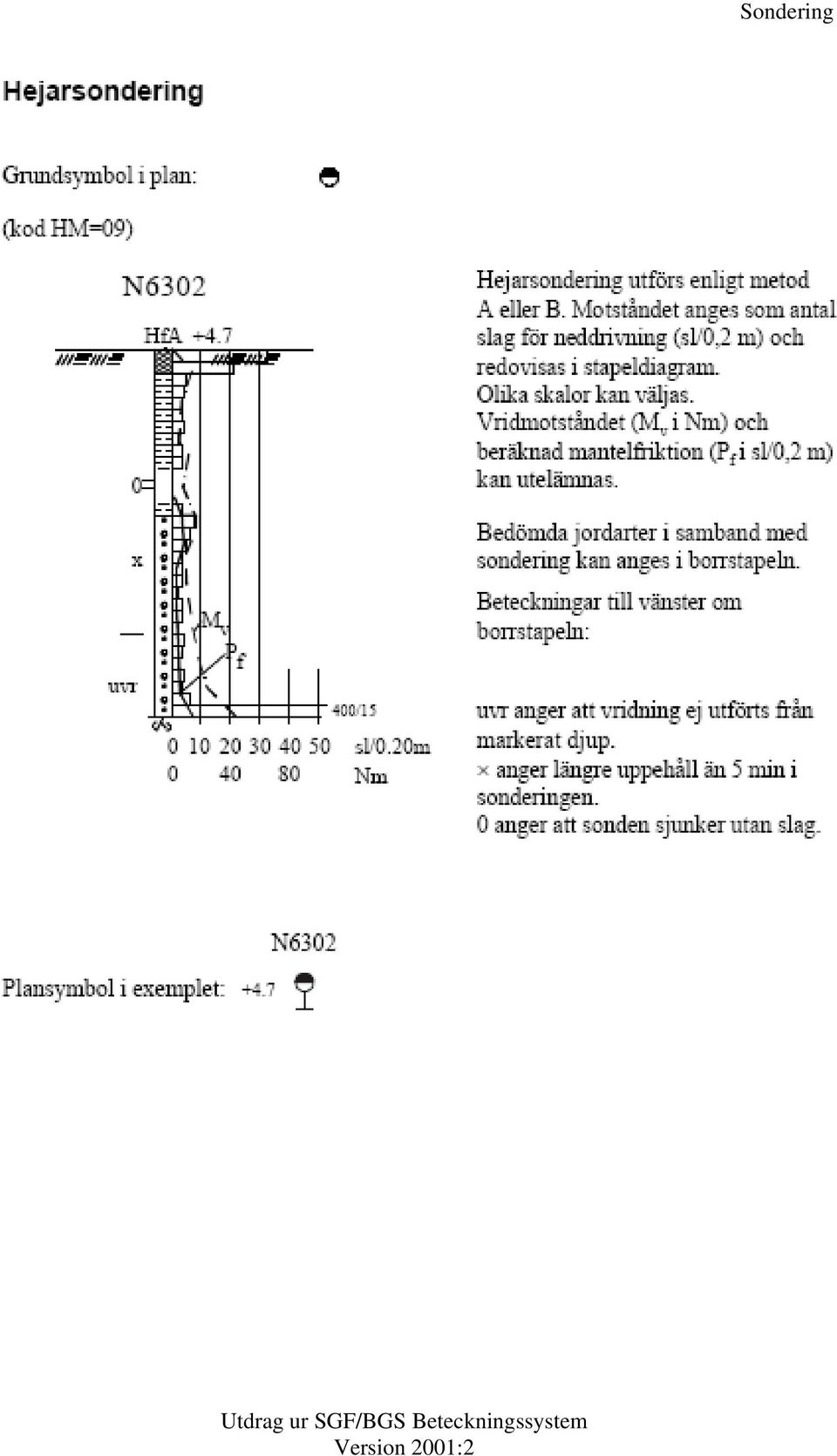

16 Utdrag ur SGF/BGS Beteckningssystem Sondering

17 Utdrag ur SGF/BGS Beteckningssystem Sondering

18 Utdrag ur SGF/BGS Beteckningssystem Sondering

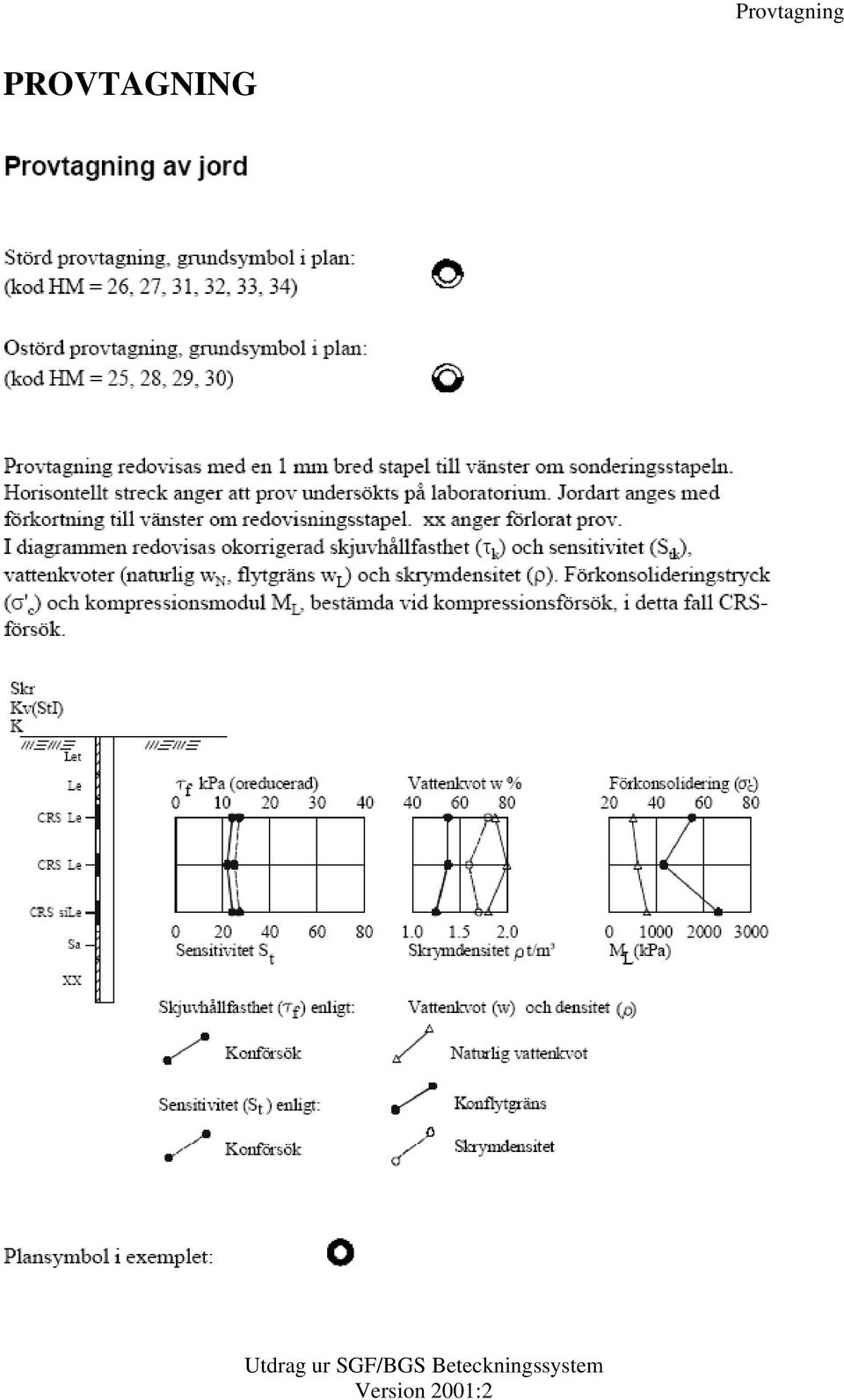

19 Provtagning PROVTAGNING Utdrag ur SGF/BGS Beteckningssystem
