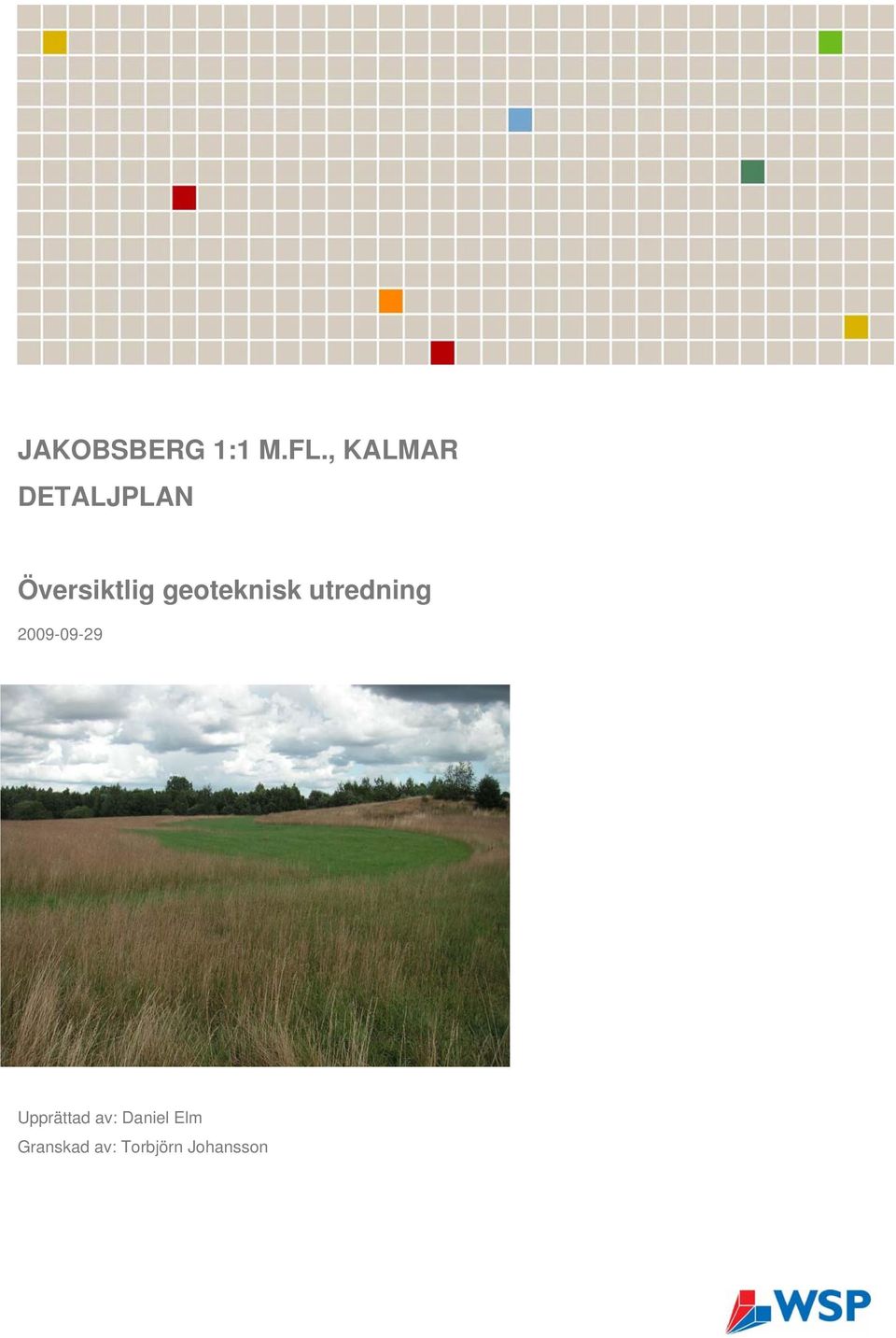

1 JAKOBSBERG 1:1 M.FL., KALMAR DETALJPLAN Översiktlig geoteknisk utredning Upprättad av: Daniel Elm Granskad av: Torbjörn Johansson

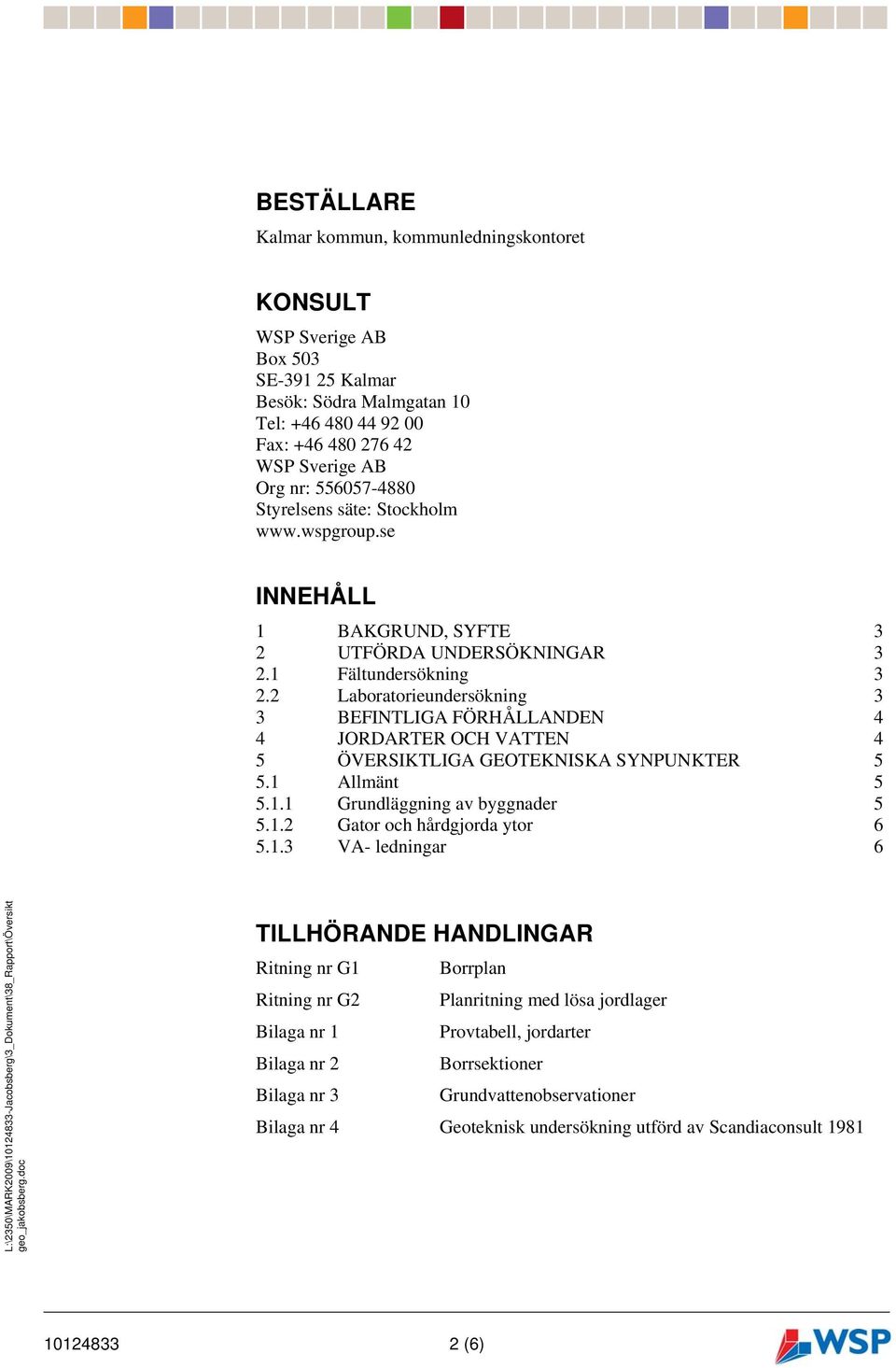

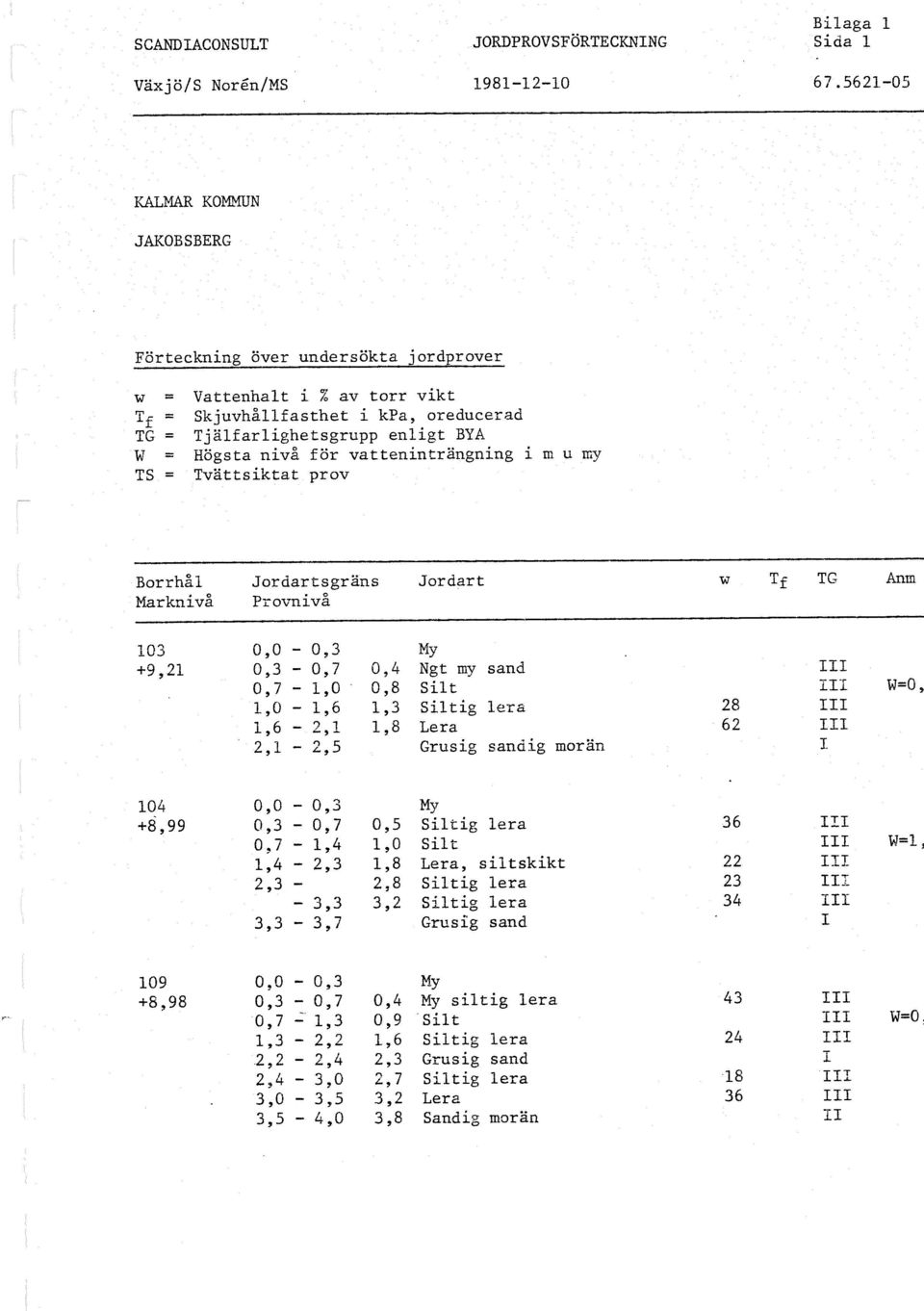

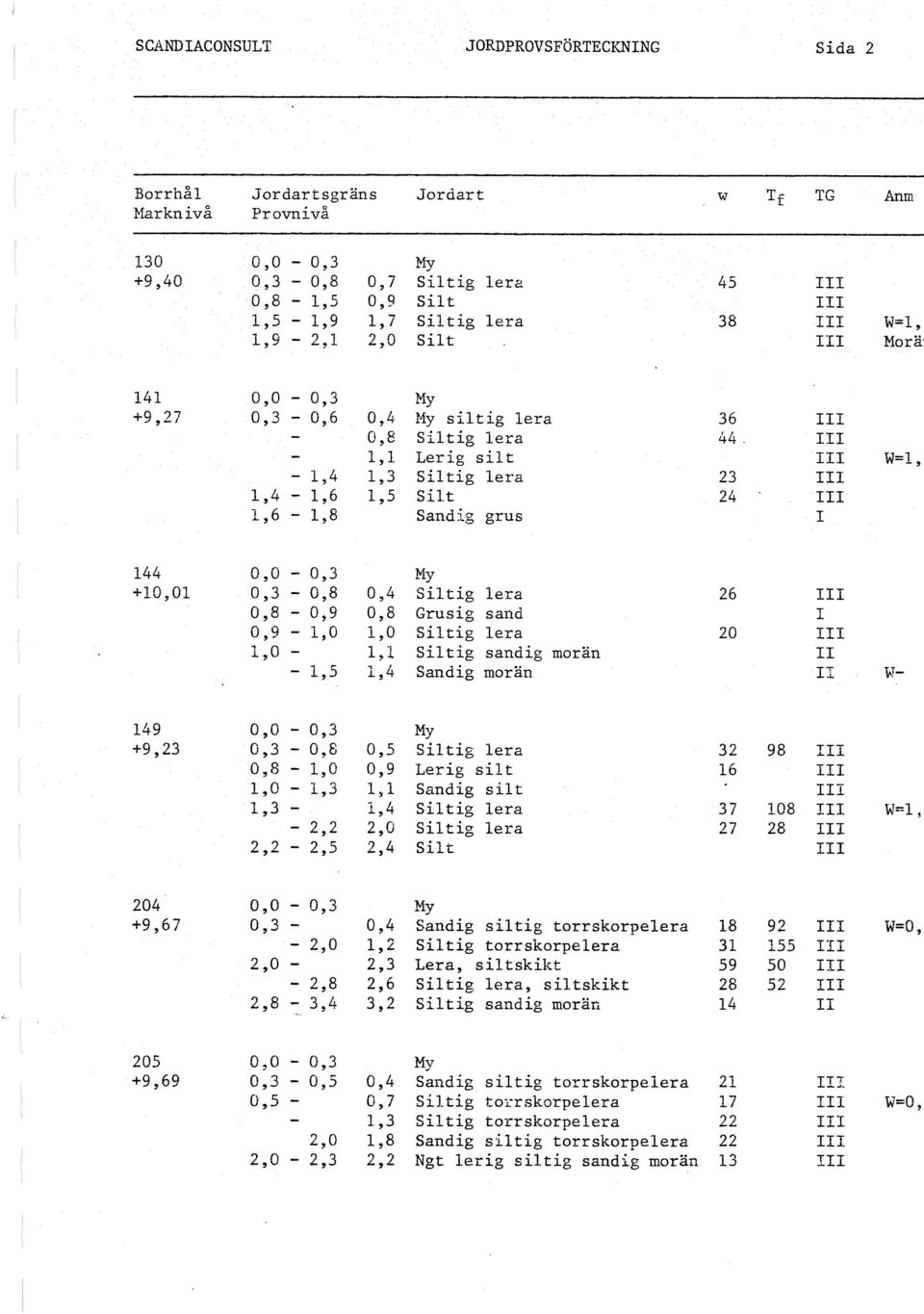

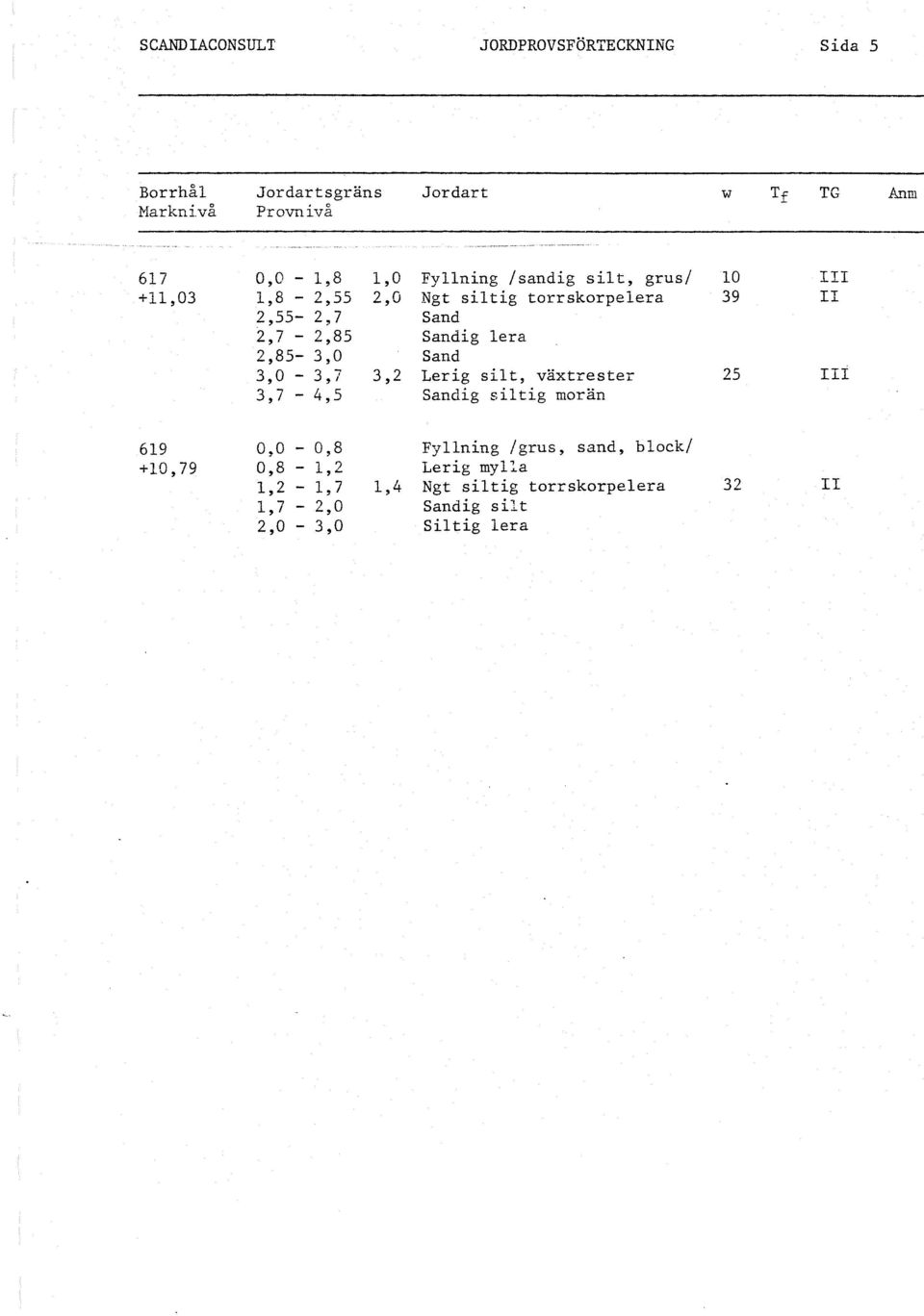

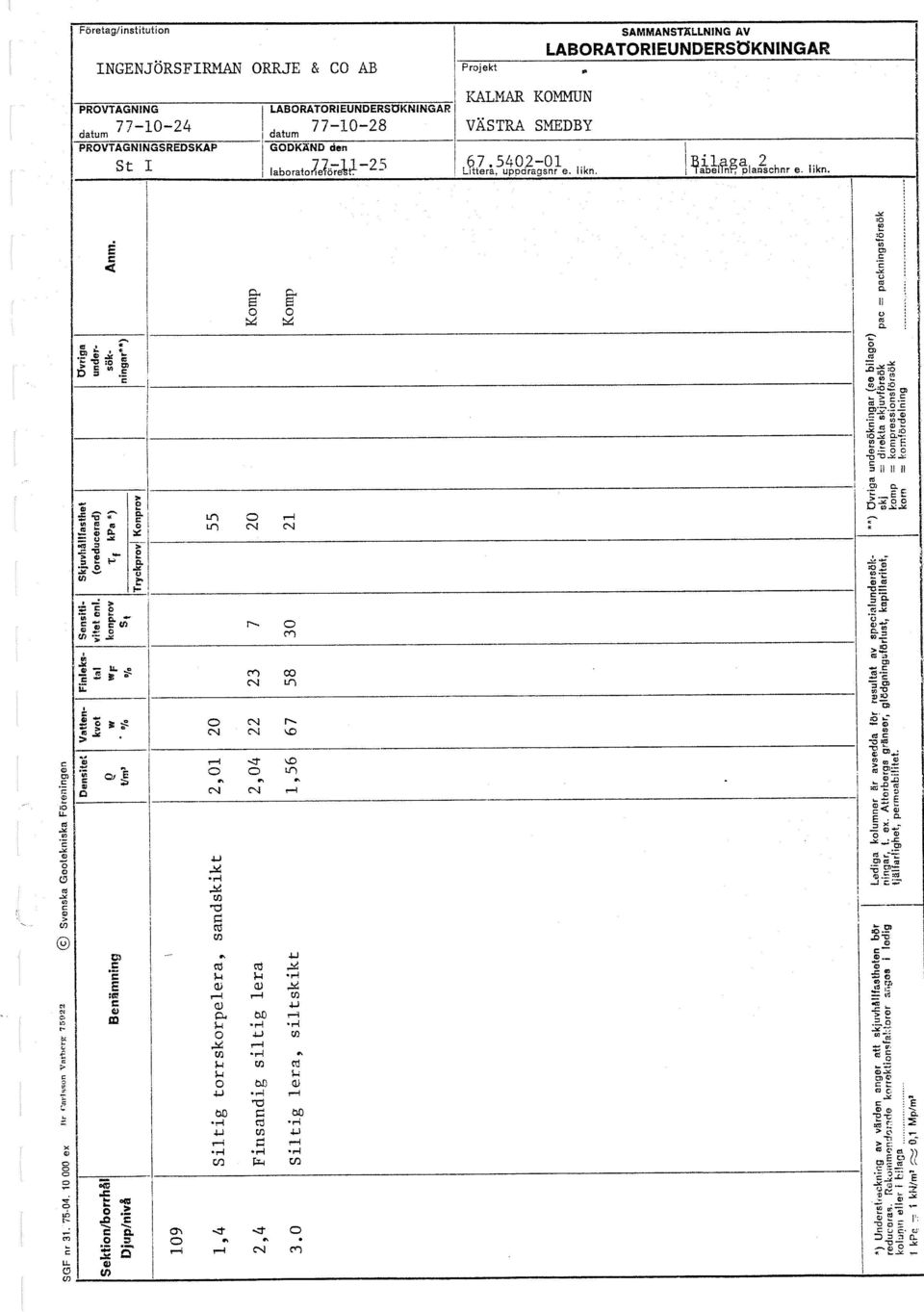

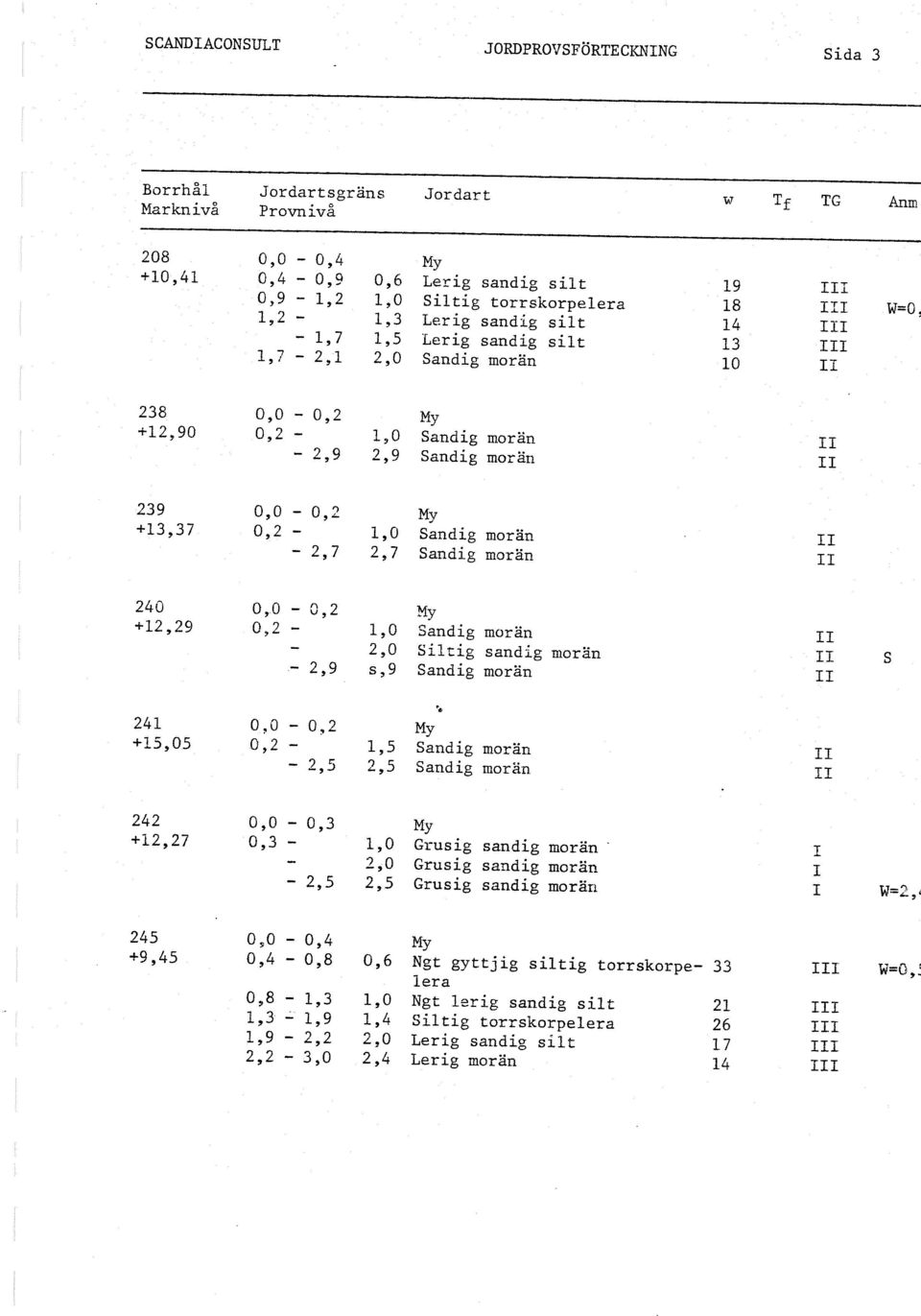

2 BESTÄLLARE Kalmar kommun, kommunledningskontoret KONSULT WSP Sverige AB Box 503 SE Kalmar Besök: Södra Malmgatan 10 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm INNEHÅLL 1 BAKGRUND, SYFTE 3 2 UTFÖRDA UNDERSÖKNINGAR Fältundersökning Laboratorieundersökning 3 3 BEFINTLIGA FÖRHÅLLANDEN 4 4 JORDARTER OCH VATTEN 4 5 ÖVERSIKTLIGA GEOTEKNISKA SYNPUNKTER Allmänt Grundläggning av byggnader Gator och hårdgjorda ytor VA- ledningar 6 L:\2350\MARK2009\ Jacobsberg\3_Dokument\38_Rapport\Översikt geo_jakobsberg.doc Mall: Rapport dot ver 1.0 TILLHÖRANDE HANDLINGAR Ritning nr G1 Borrplan Ritning nr G2 Planritning med lösa jordlager Bilaga nr 1 Provtabell, jordarter Bilaga nr 2 Borrsektioner Bilaga nr 3 Grundvattenobservationer Bilaga nr 4 Geoteknisk undersökning utförd av Scandiaconsult (6)

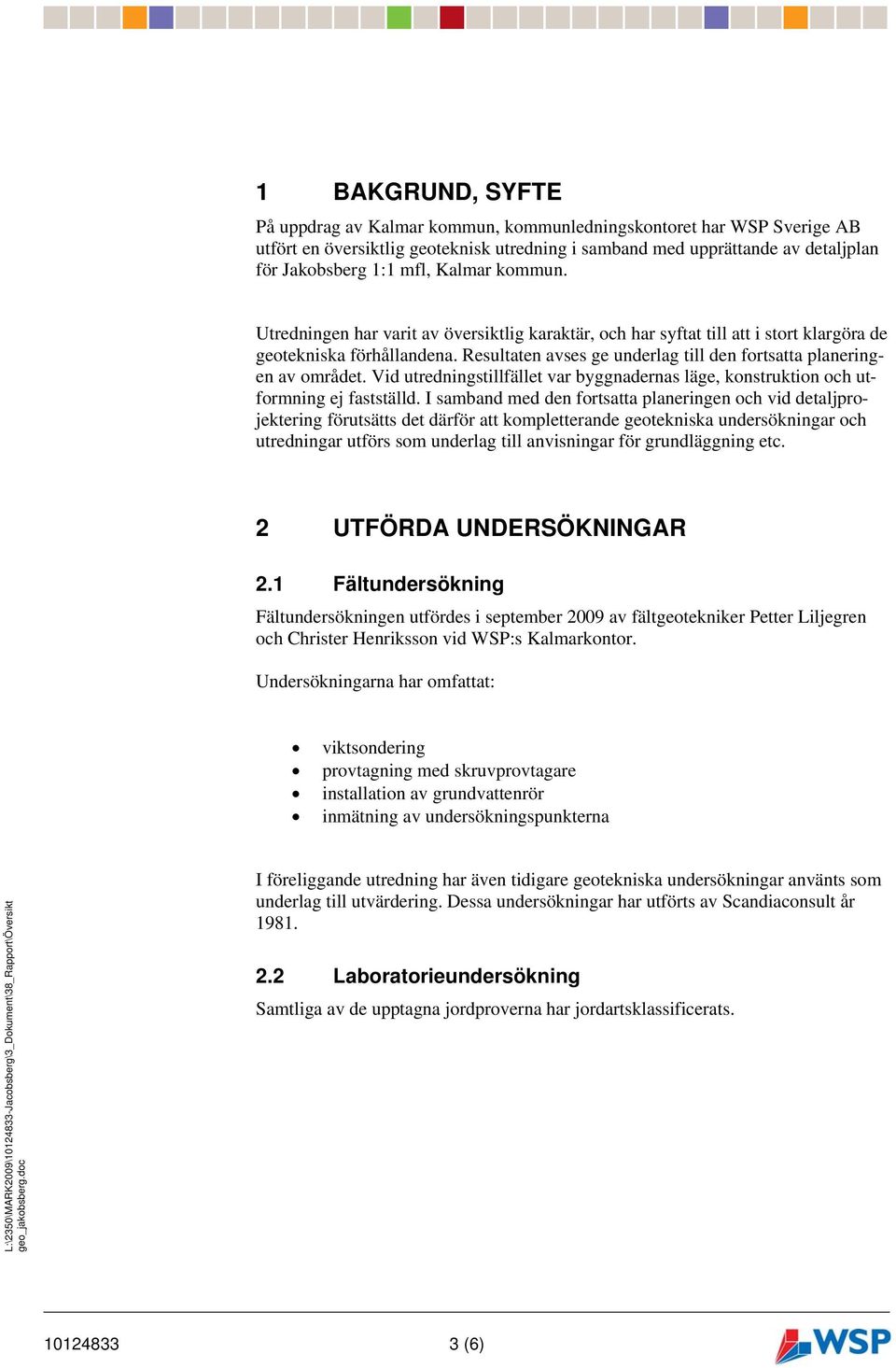

3 1 BAKGRUND, SYFTE På uppdrag av Kalmar kommun, kommunledningskontoret har WSP Sverige AB utfört en översiktlig geoteknisk utredning i samband med upprättande av detaljplan för Jakobsberg 1:1 mfl, Kalmar kommun. Utredningen har varit av översiktlig karaktär, och har syftat till att i stort klargöra de geotekniska förhållandena. Resultaten avses ge underlag till den fortsatta planeringen av området. Vid utredningstillfället var byggnadernas läge, konstruktion och utformning ej fastställd. I samband med den fortsatta planeringen och vid detaljprojektering förutsätts det därför att kompletterande geotekniska undersökningar och utredningar utförs som underlag till anvisningar för grundläggning etc. 2 UTFÖRDA UNDERSÖKNINGAR 2.1 Fältundersökning Fältundersökningen utfördes i september 2009 av fältgeotekniker Petter Liljegren och Christer Henriksson vid WSP:s Kalmarkontor. Undersökningarna har omfattat: viktsondering provtagning med skruvprovtagare installation av grundvattenrör inmätning av undersökningspunkterna L:\2350\MARK2009\ Jacobsberg\3_Dokument\38_Rapport\Översikt geo_jakobsberg.doc Mall: Rapport dot ver 1.0 I föreliggande utredning har även tidigare geotekniska undersökningar använts som underlag till utvärdering. Dessa undersökningar har utförts av Scandiaconsult år Laboratorieundersökning Samtliga av de upptagna jordproverna har jordartsklassificerats (6)

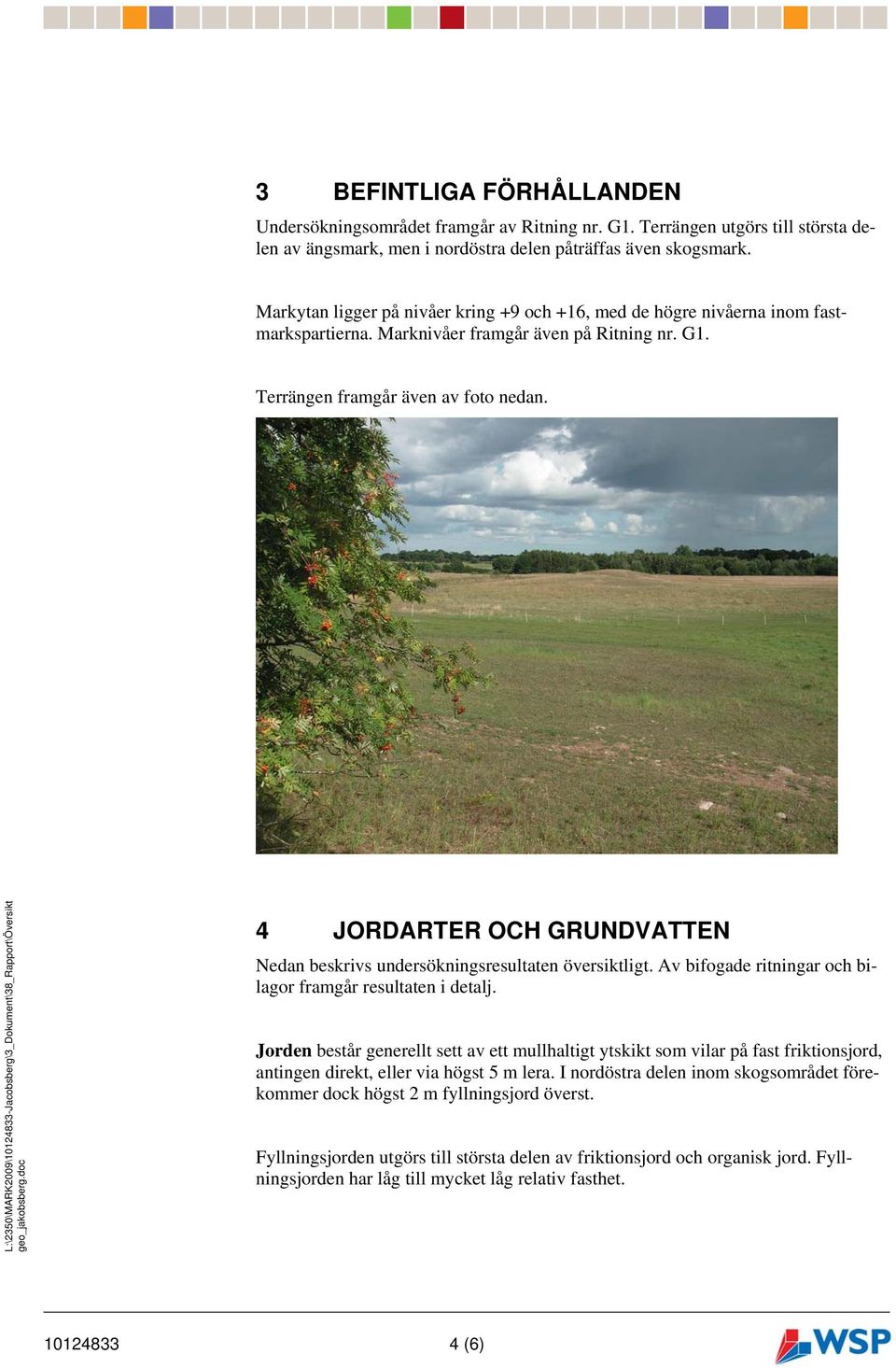

4 3 BEFINTLIGA FÖRHÅLLANDEN Undersökningsområdet framgår av Ritning nr. G1. Terrängen utgörs till största delen av ängsmark, men i nordöstra delen påträffas även skogsmark. Markytan ligger på nivåer kring +9 och +16, med de högre nivåerna inom fastmarkspartierna. Marknivåer framgår även på Ritning nr. G1. Terrängen framgår även av foto nedan. L:\2350\MARK2009\ Jacobsberg\3_Dokument\38_Rapport\Översikt geo_jakobsberg.doc Mall: Rapport dot ver JORDARTER OCH GRUNDVATTEN Nedan beskrivs undersökningsresultaten översiktligt. Av bifogade ritningar och bilagor framgår resultaten i detalj. Jorden består generellt sett av ett mullhaltigt ytskikt som vilar på fast friktionsjord, antingen direkt, eller via högst 5 m lera. I nordöstra delen inom skogsområdet förekommer dock högst 2 m fyllningsjord överst. Fyllningsjorden utgörs till största delen av friktionsjord och organisk jord. Fyllningsjorden har låg till mycket låg relativ fasthet (6)

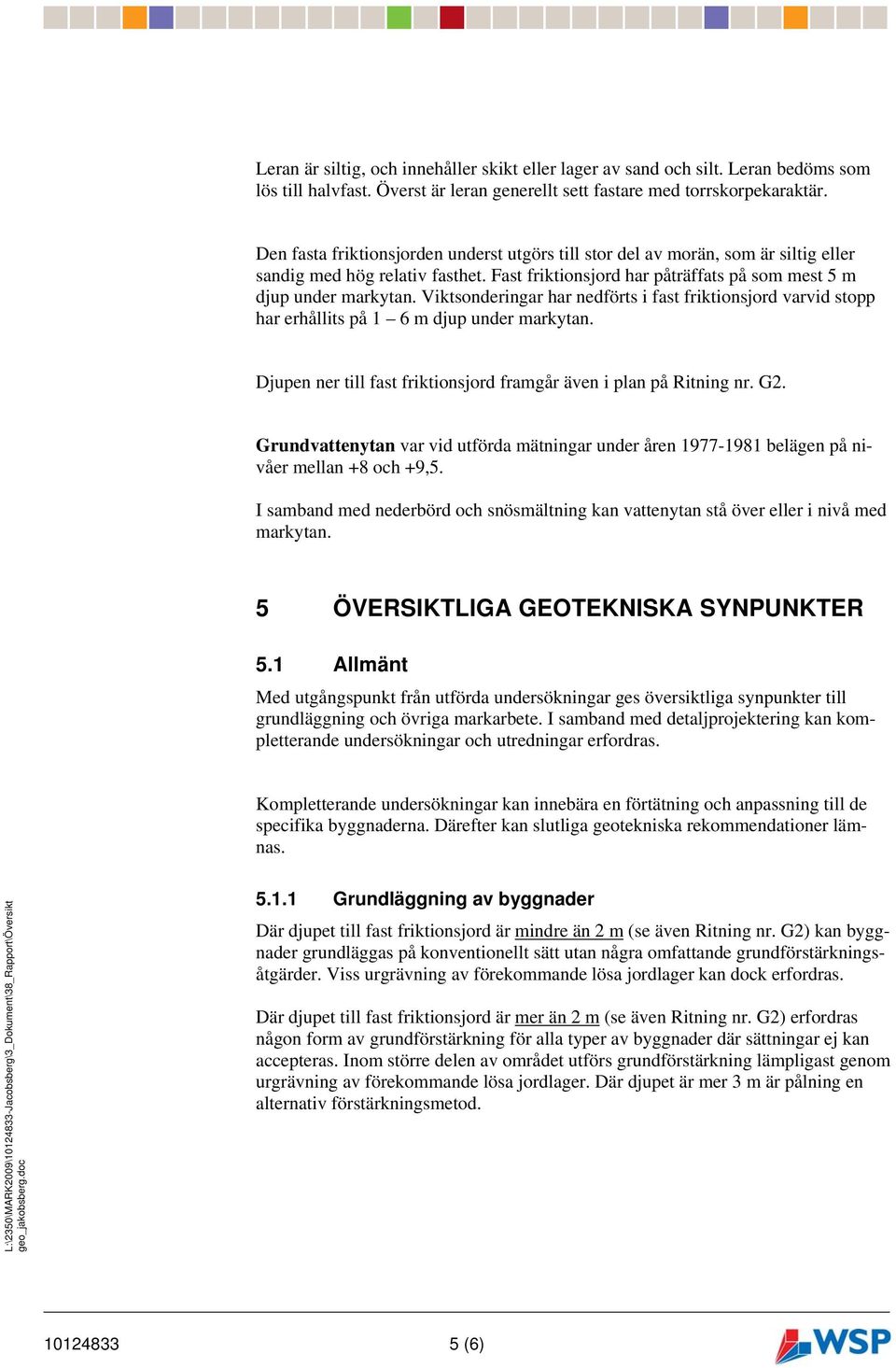

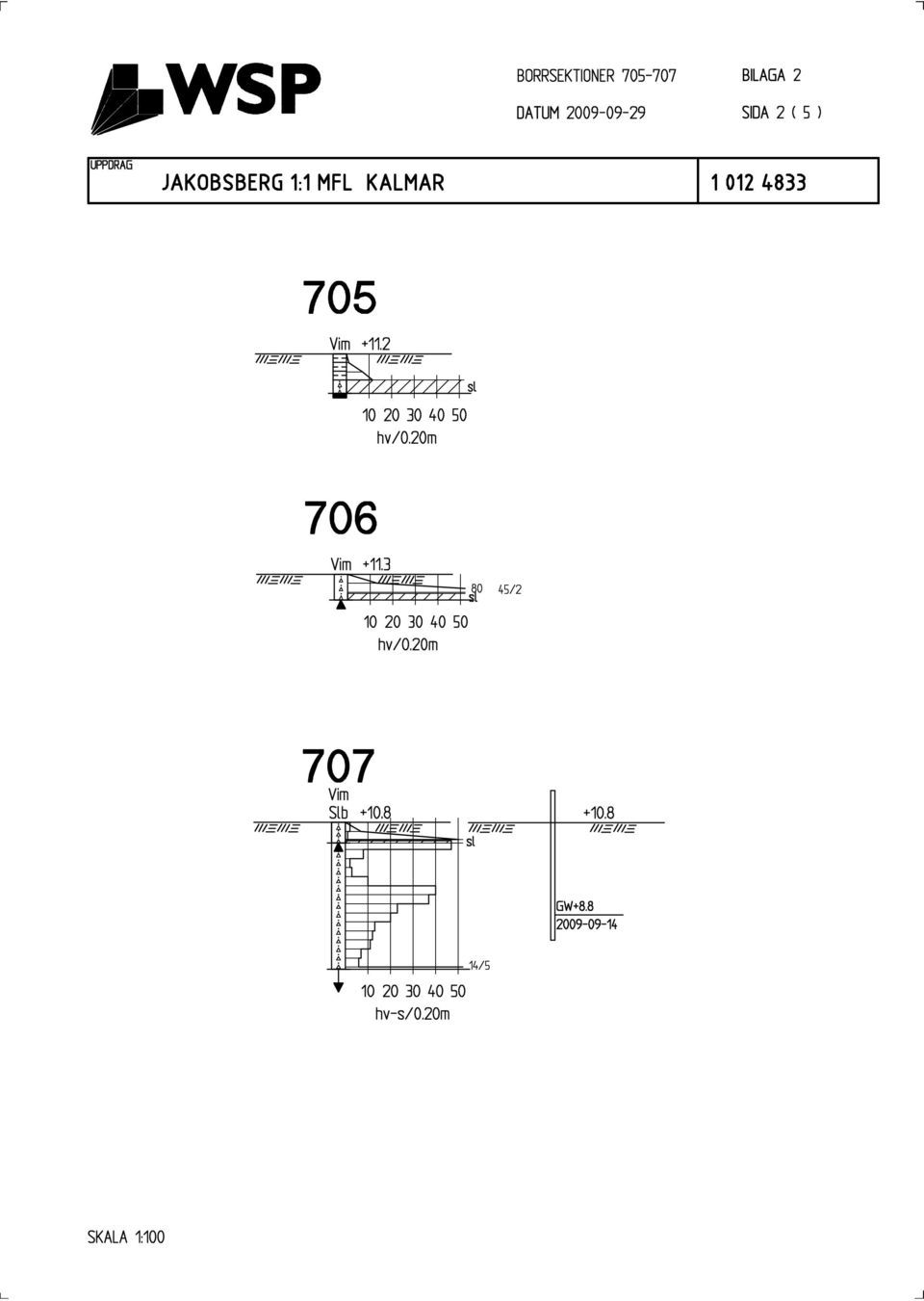

5 Leran är siltig, och innehåller skikt eller lager av sand och silt. Leran bedöms som lös till halvfast. Överst är leran generellt sett fastare med torrskorpekaraktär. Den fasta friktionsjorden underst utgörs till stor del av morän, som är siltig eller sandig med hög relativ fasthet. Fast friktionsjord har påträffats på som mest 5 m djup under markytan. Viktsonderingar har nedförts i fast friktionsjord varvid stopp har erhållits på 1 6 m djup under markytan. Djupen ner till fast friktionsjord framgår även i plan på Ritning nr. G2. Grundvattenytan var vid utförda mätningar under åren belägen på nivåer mellan +8 och +9,5. I samband med nederbörd och snösmältning kan vattenytan stå över eller i nivå med markytan. 5 ÖVERSIKTLIGA GEOTEKNISKA SYNPUNKTER 5.1 Allmänt Med utgångspunkt från utförda undersökningar ges översiktliga synpunkter till grundläggning och övriga markarbete. I samband med detaljprojektering kan kompletterande undersökningar och utredningar erfordras. Kompletterande undersökningar kan innebära en förtätning och anpassning till de specifika byggnaderna. Därefter kan slutliga geotekniska rekommendationer lämnas. L:\2350\MARK2009\ Jacobsberg\3_Dokument\38_Rapport\Översikt geo_jakobsberg.doc Mall: Rapport dot ver Grundläggning av byggnader Där djupet till fast friktionsjord är mindre än 2 m (se även Ritning nr. G2) kan byggnader grundläggas på konventionellt sätt utan några omfattande grundförstärkningsåtgärder. Viss urgrävning av förekommande lösa jordlager kan dock erfordras. Där djupet till fast friktionsjord är mer än 2 m (se även Ritning nr. G2) erfordras någon form av grundförstärkning för alla typer av byggnader där sättningar ej kan accepteras. Inom större delen av området utförs grundförstärkning lämpligast genom urgrävning av förekommande lösa jordlager. Där djupet är mer 3 m är pålning en alternativ förstärkningsmetod (6)

6 Naturliga jordlager är i allmänhet tjällyftande vilket måste beaktas vid utformningen av grundkonstruktionen. Naturliga jordlager är känsliga för vatten, och hänsyn måste tas till detta vid planering och utförande av schaktarbeten. I de låglänta områdena står grundvattennivån relativt högt, vilket måste beaktas i samband med schaktarbeten mm Gator och hårdgjorda ytor Utbyggandet av hårdgjorda ytor och gator kommer troligen att innebära ökade belastningar på de ursprungliga jordlagren. Inom områden med lösa jordlager kan detta att innebära vissa sättningar. För att minska risken avseende sättningarna i bruksskedet kan exempelvis förbelastning utföras. Inom övriga området kan gator och hårdgjorda ytor troligen utföras utan grundförstärkning. Under överbyggnad erfordras troligen materialskiljande lager av exempelvis geotextil VA- ledningar Där ledningar förläggs i lösa jordlager erfordras grundförstärkning. Grundförstärkning kan exempelvis utföras genom förstärkta ledningsbäddar. Kalmar L:\2350\MARK2009\ Jacobsberg\3_Dokument\38_Rapport\Översikt geo_jakobsberg.doc Mall: Rapport dot ver 1.0 WSP Sverige AB Torbjörn Johansson Daniel Elm (6)

7 Uppdrag PROVTABELL Bilaga 1 Datum JAKOBSBERG 1:1 MFL. KALMAR Sida : 1 (1) Arbetsnummer Datum för undersökningen Utfört av P.L Borrhål Djup m u my/ Provtag- Jordart Anmärkning provtagningsnivå ningssätt 704 0,0-1,0 Skr Morän 709 0,0-0,3 Skr Mylla 0,3-1,0 Morän 710 0,0-0,25 Skr Mylla 0,25-1,0 Morän 715 0,0-0,2 Skr Mylla 0,2-0,6 Torrskorpelera 0,6-1,5 Torrskorpelera med siltskikt 1,5-2,7 Lera med siltskikt 2,7-3,0 Morän

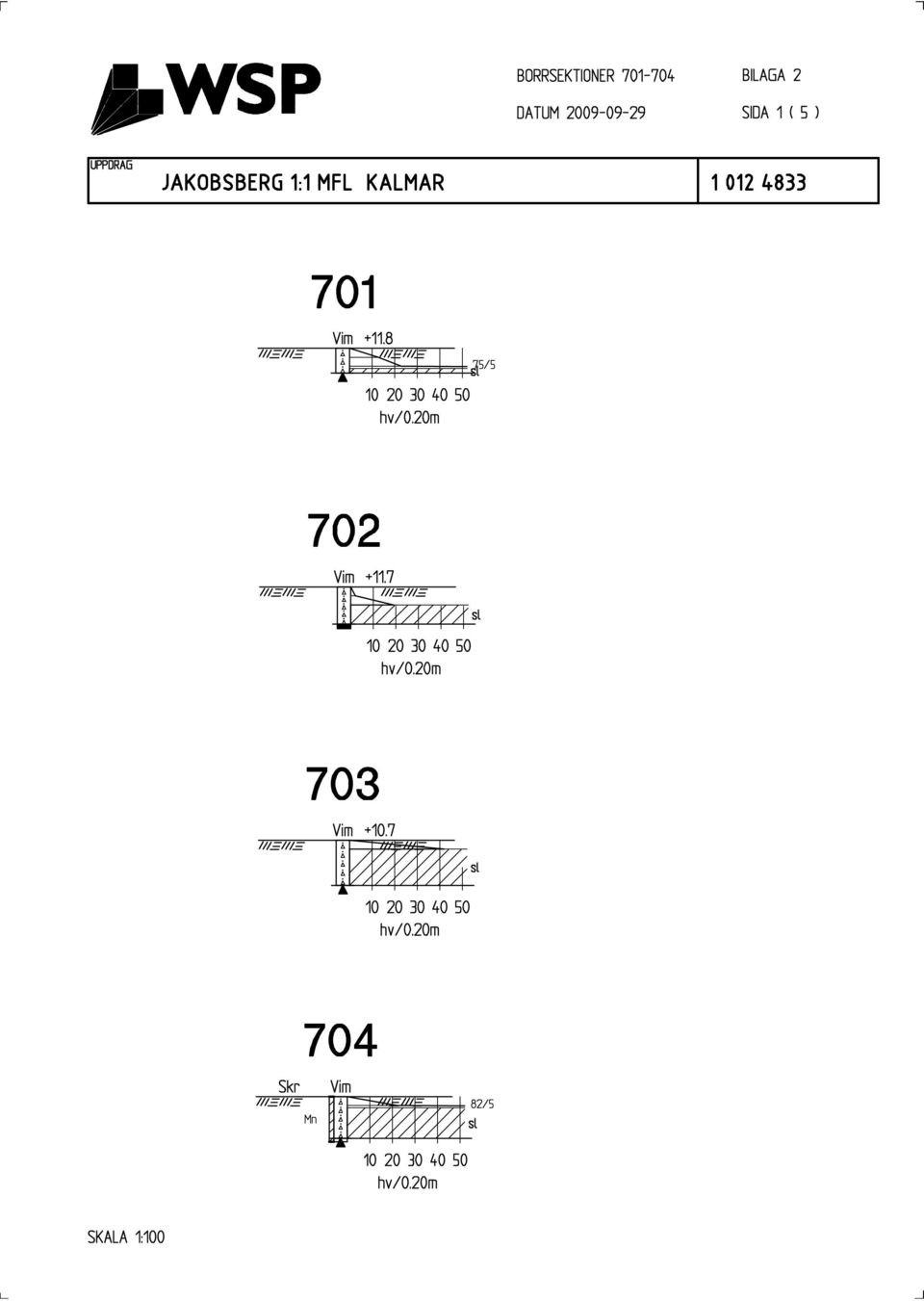

8

9

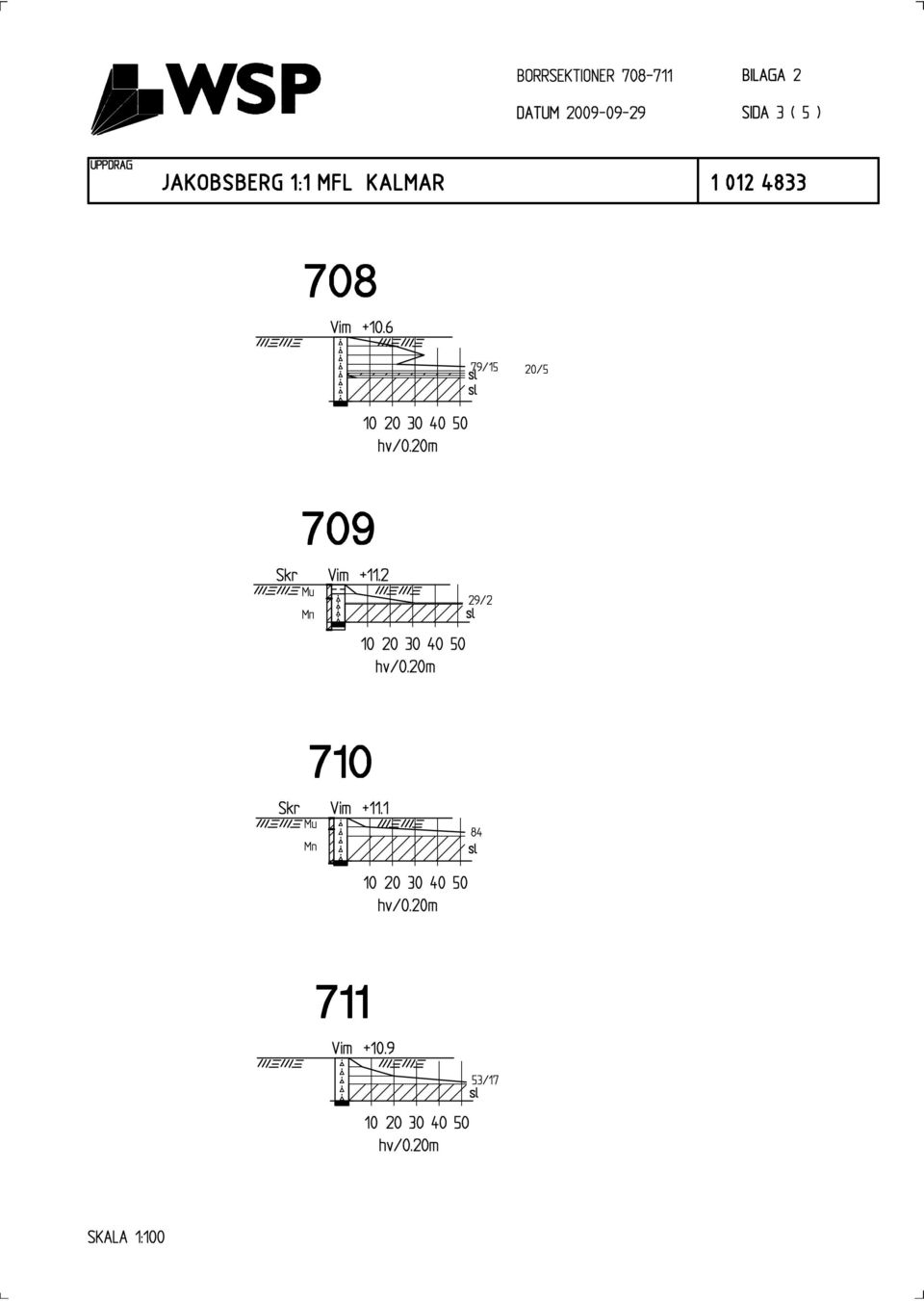

10

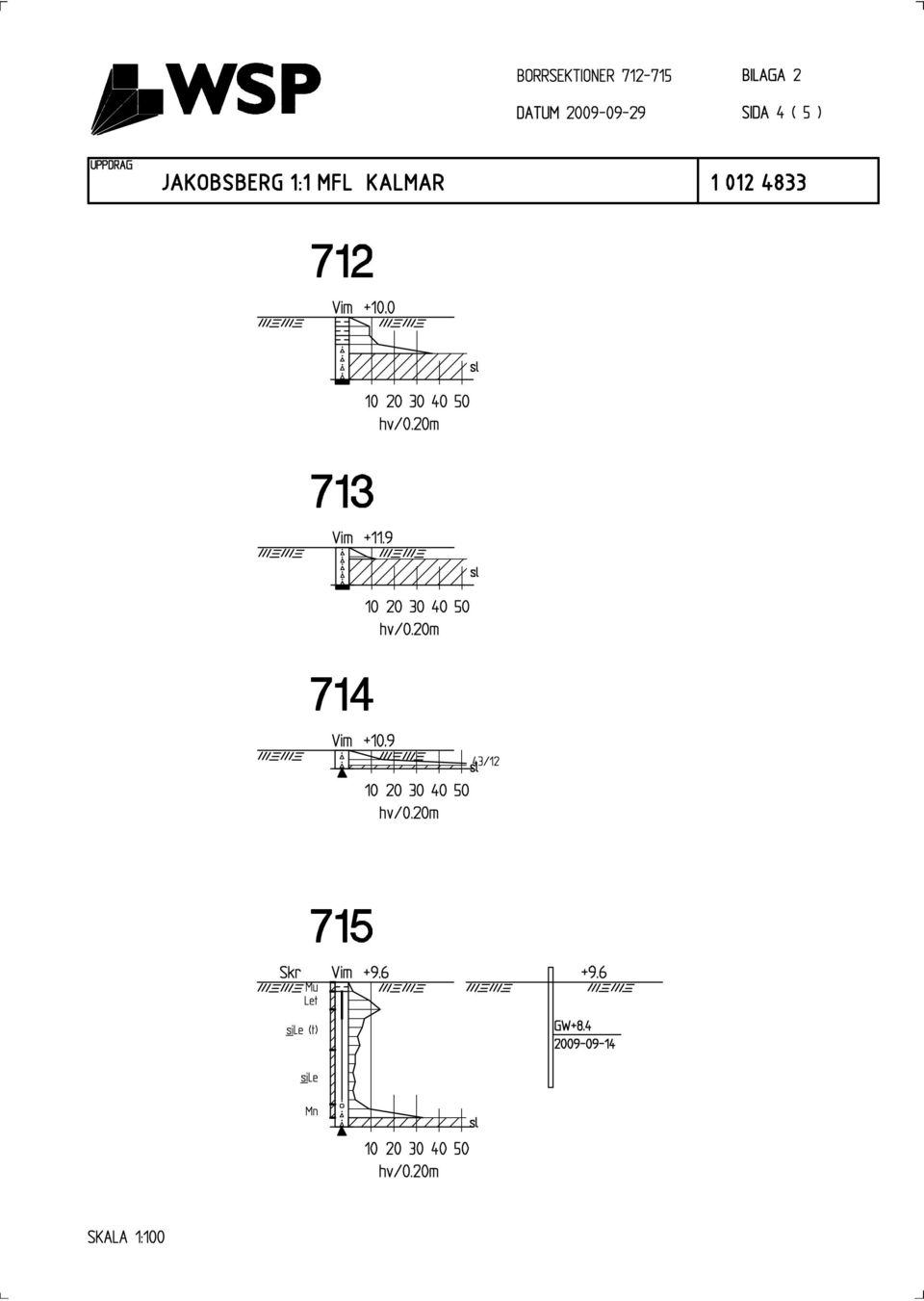

11

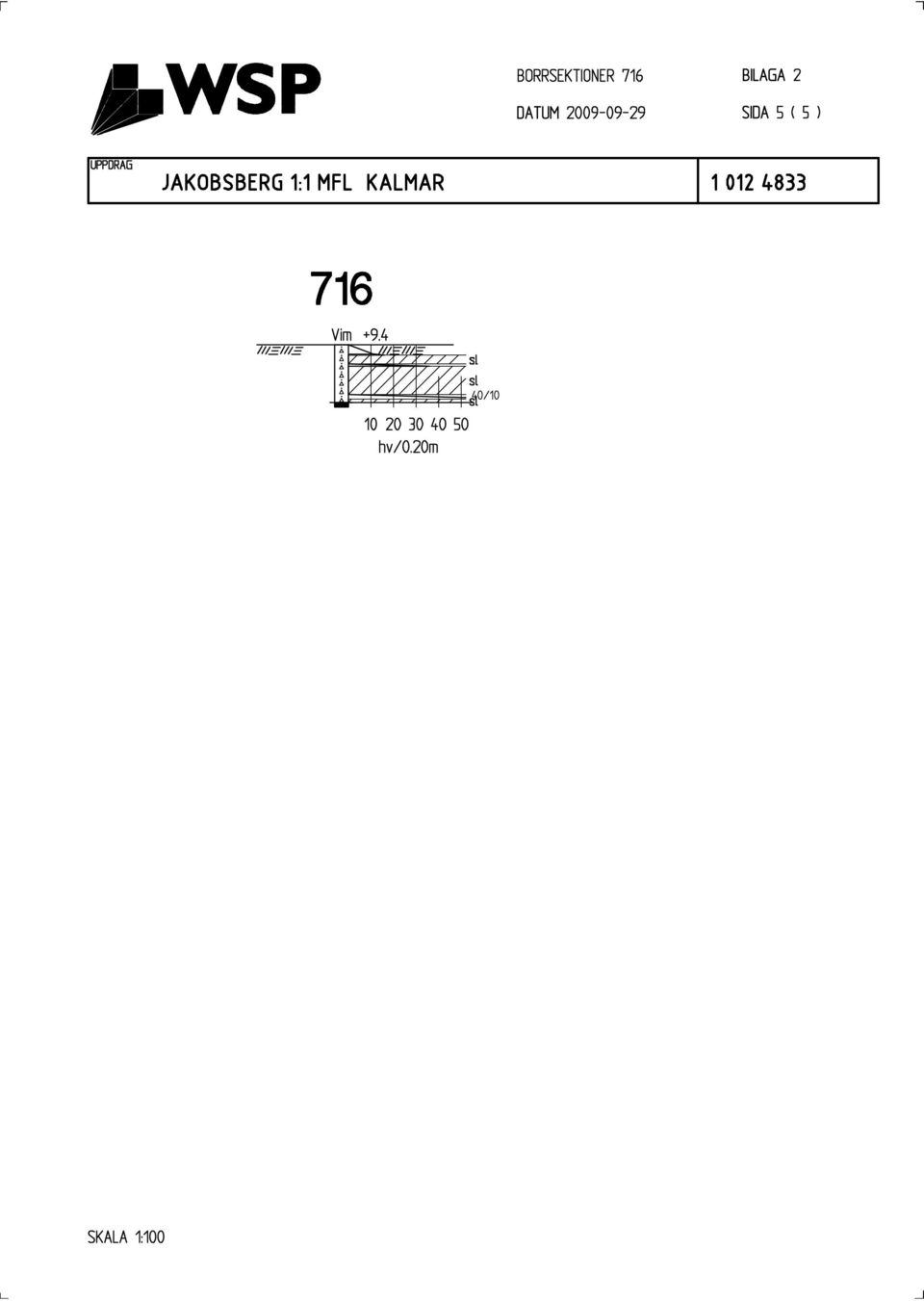

12

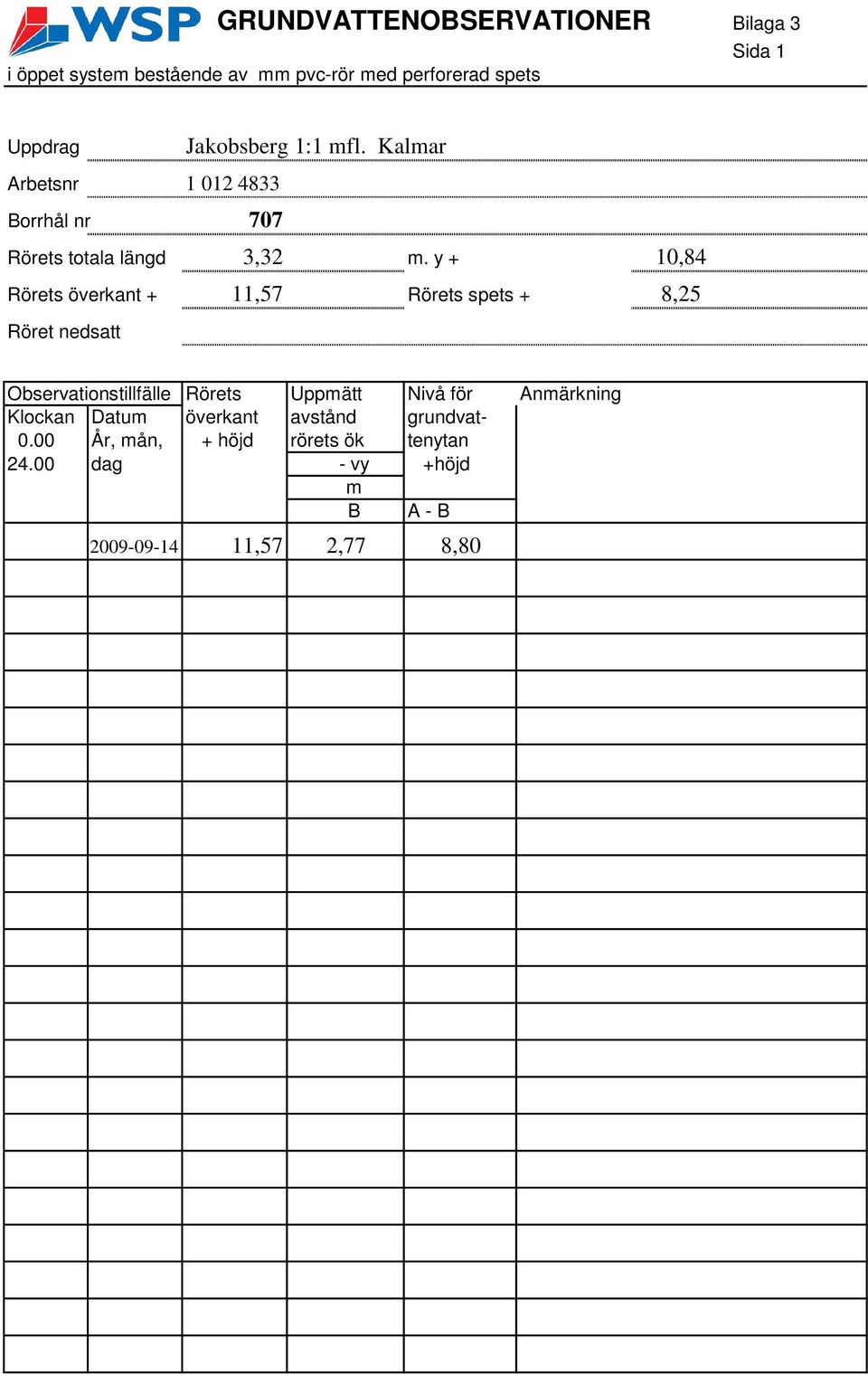

13 GRUNDVATTENOBSERVATIONER Bilaga 3 i öppet system bestående av mm pvc-rör med perforerad spets Sida 1 Uppdrag Jakobsberg 1:1 mfl. Kalmar Arbetsnr Borrhål nr 707 Rörets totala längd 3,32 m. y + 10,84 Rörets överkant + 11,57 Rörets spets + 8,25 Röret nedsatt Observationstillfälle Rörets Uppmätt Nivå för Anmärkning Klockan Datum överkant avstånd grundvat År, mån, + höjd rörets ök tenytan dag - vy +höjd m B A - B ,57 2,77 8,80

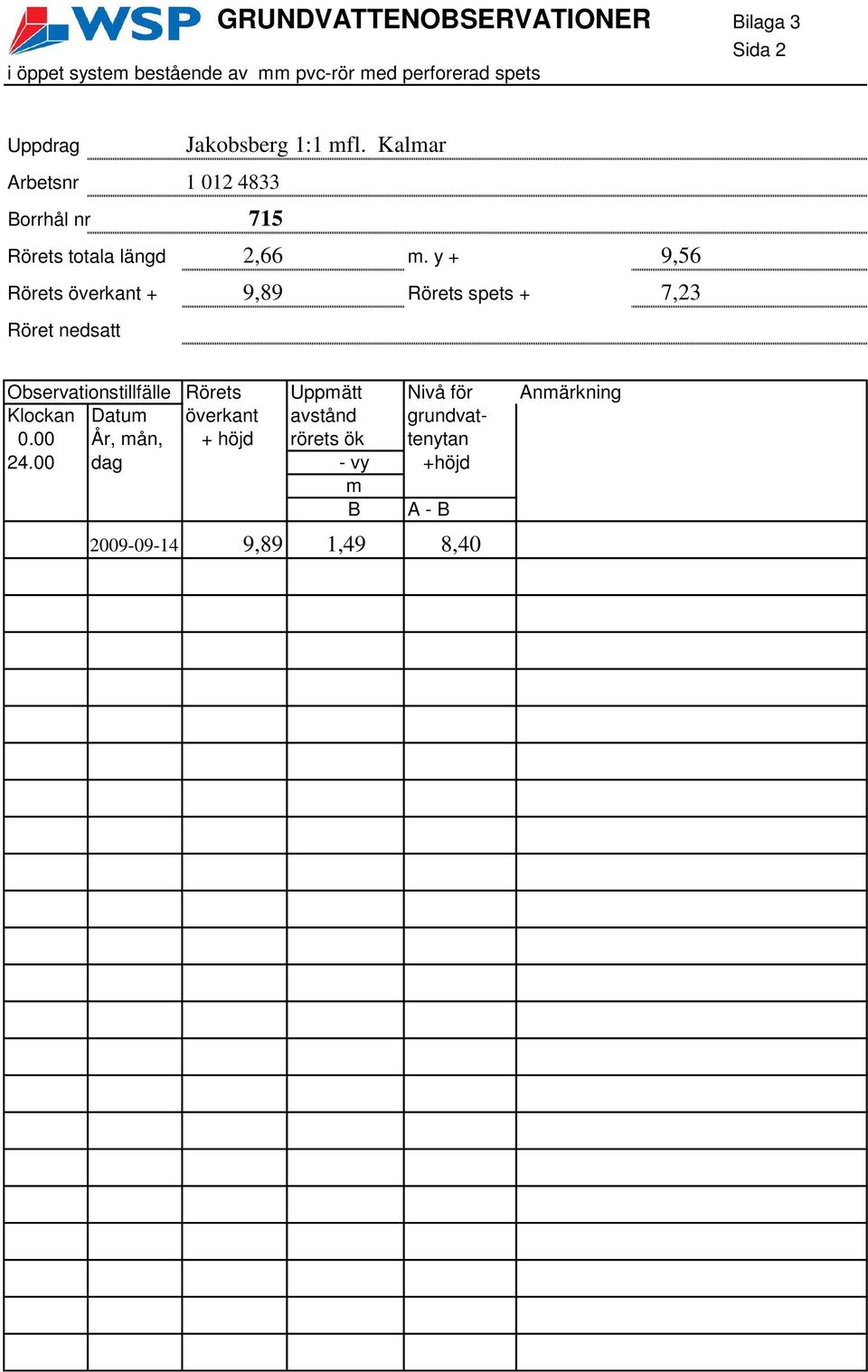

14 GRUNDVATTENOBSERVATIONER Bilaga 3 i öppet system bestående av mm pvc-rör med perforerad spets Sida 2 Uppdrag Jakobsberg 1:1 mfl. Kalmar Arbetsnr Borrhål nr 715 Rörets totala längd 2,66 m. y + 9,56 Rörets överkant + 9,89 Rörets spets + 7,23 Röret nedsatt Observationstillfälle Rörets Uppmätt Nivå för Anmärkning Klockan Datum överkant avstånd grundvat År, mån, + höjd rörets ök tenytan dag - vy +höjd m B A - B ,89 1,49 8,40
