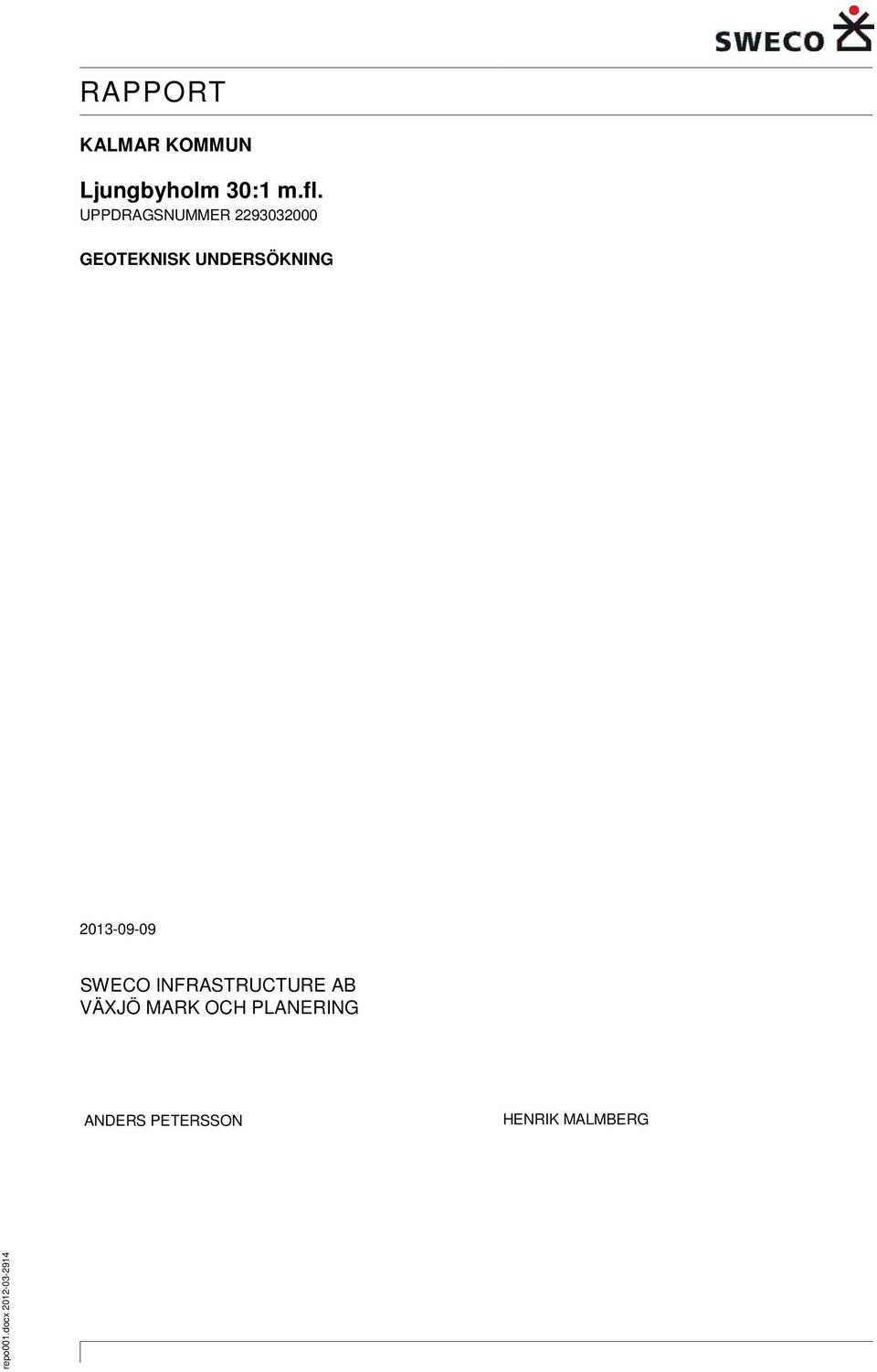

1 RAPPORT KALMAR KOMMUN Ljungbyholm 30:1 m.fl. UPPDRAGSNUMMER GEOTEKNISK UNDERSÖKNING SWECO INFRASTRUCTURE AB VÄXJÖ MARK OCH PLANERING ANDERS PETERSSON HENRIK MALMBERG repo001.docx

2 Sammanfattning På uppdrag av Kalmar kommun har Sweco Infrastructure AB utfört en översiktlig geoteknisk undersökning för ett planlagt område i samhället Ljungbyholm. Syftet med undersökningen har främst varit att kartlägga jordlagerförhållanden för att ge rekommendationer och synpunkter inför planerad byggnation. Planområdet bedöms ha goda geotekniska förutsättningar för bebyggelse. Konventionella byggnader kan grundläggas på befintliga jordlager efter vegetationsborttagning utan någon förstärkning. Byggnader med särskild utrustning eller maskiner som ger stora laster kan dock behöva någon form av förstärkning. repo001.docx Sweco Lineborgsplan 3 SE Växjö, Sverige Telefon +46 (0) Fax +46 (0) Sweco Infrastructure AB Org.nr Styrelsens säte: Stockholm Anders Petersson Telefon direkt +46 (0) Mobil +46 (0) anders.petersson@sweco.se

3 Innehållsförteckning 1 Uppdrag 2 2 Utförda undersökningar Inmätning Redovisning 2 3 Områdesbeskrivning 3 4 Geotekniska förhållanden Jordlagerföljd Grundvatten 3 5 Geotekniska rekommendationer Principförslag på grundläggning Schakt och fyllning Kontroll 4 6 Behov av ytterligare undersökningar 4 7 Miljöundersökning 4 RITNINGAR G G Planritning Sektionsritning 1 (4) repo001.docx RAPPORT LJUNGBYHOLM 30:1 M.FL. SEAPET p:\2242\ _ljungbyholm_30_1_m.f\000\10_arbetsmaterial\ra ljungbyholm.docx

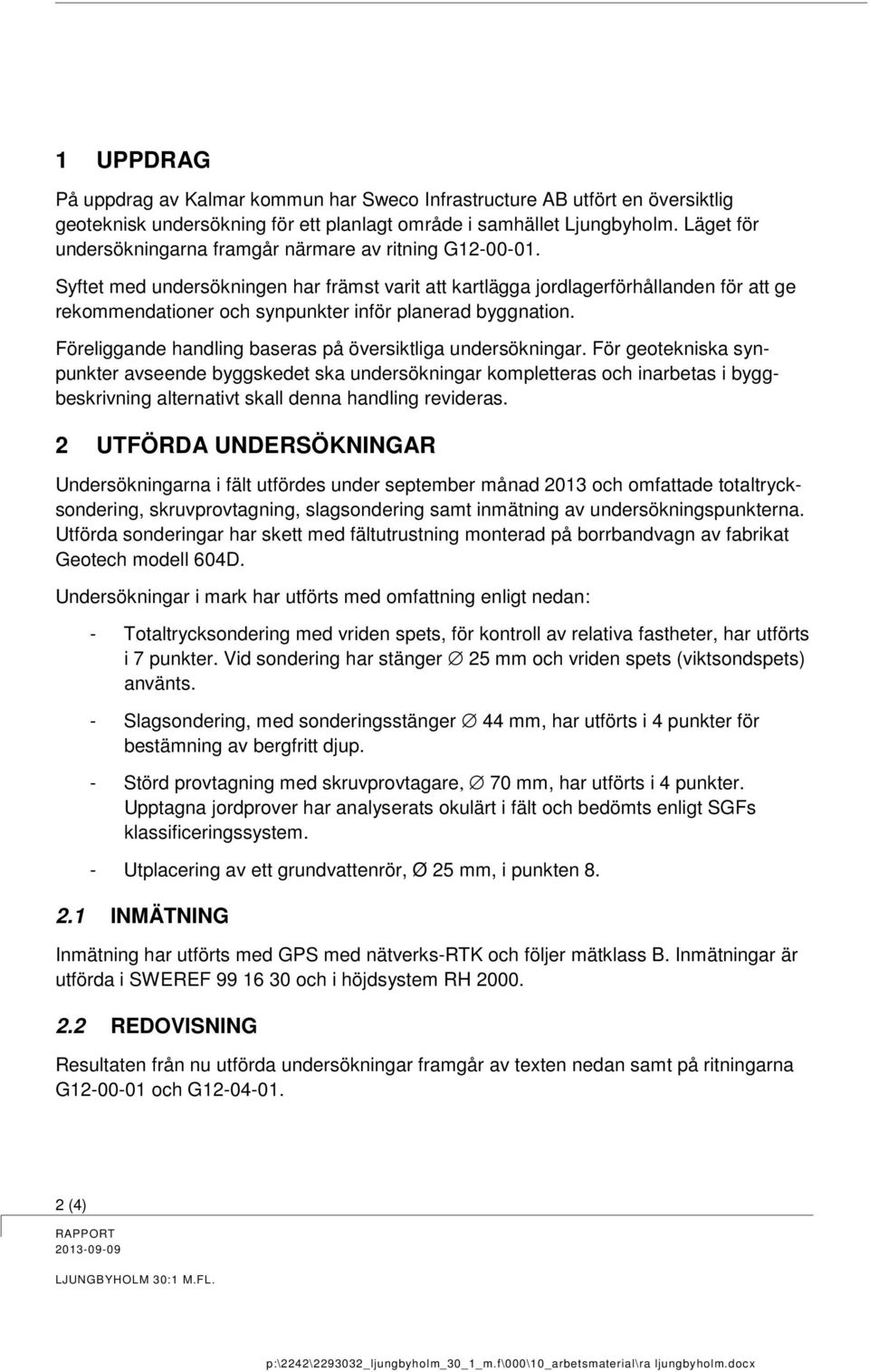

4 1 UPPDRAG På uppdrag av Kalmar kommun har Sweco Infrastructure AB utfört en översiktlig geoteknisk undersökning för ett planlagt område i samhället Ljungbyholm. Läget för undersökningarna framgår närmare av ritning G Syftet med undersökningen har främst varit att kartlägga jordlagerförhållanden för att ge rekommendationer och synpunkter inför planerad byggnation. Föreliggande handling baseras på översiktliga undersökningar. För geotekniska synpunkter avseende byggskedet ska undersökningar kompletteras och inarbetas i byggbeskrivning alternativt skall denna handling revideras. 2 UTFÖRDA UNDERSÖKNINGAR Undersökningarna i fält utfördes under september månad 2013 och omfattade totaltrycksondering, skruvprovtagning, slagsondering samt inmätning av undersökningspunkterna. Utförda sonderingar har skett med fältutrustning monterad på borrbandvagn av fabrikat Geotech modell 604D. Undersökningar i mark har utförts med omfattning enligt nedan: - Totaltrycksondering med vriden spets, för kontroll av relativa fastheter, har utförts i 7 punkter. Vid sondering har stänger 25 mm och vriden spets (viktsondspets) använts. - Slagsondering, med sonderingsstänger 44 mm, har utförts i 4 punkter för bestämning av bergfritt djup. - Störd provtagning med skruvprovtagare, 70 mm, har utförts i 4 punkter. Upptagna jordprover har analyserats okulärt i fält och bedömts enligt SGFs klassificeringssystem. - Utplacering av ett grundvattenrör, Ø 25 mm, i punkten INMÄTNING Inmätning har utförts med GPS med nätverks-rtk och följer mätklass B. Inmätningar är utförda i SWEREF och i höjdsystem RH REDOVISNING Resultaten från nu utförda undersökningar framgår av texten nedan samt på ritningarna G och G (4) RAPPORT LJUNGBYHOLM 30:1 M.FL. p:\2242\ _ljungbyholm_30_1_m.f\000\10_arbetsmaterial\ra ljungbyholm.docx

5 3 OMRÅDESBESKRIVNING Det undersökta området omfattar fastigheterna Ljungbyholm 30:1 m.fl. beläget centralt i samhället Ljungbyholm. Området utgörs av skogsbevuxen mark som i söder gränsar till villatomter. Marken är plan med marknivåer omkring +14, ,3. 4 GEOTEKNISKA FÖRHÅLLANDEN 4.1 JORDLAGERFÖLJD Efter ett tunt lager mulljord/vegetation följer ett ca 0,2 0,5 meter mäktigt lager med fyllningsjord. Fyllningen är grusig i sammansättningen. Under detta lager följer siltig sand och siltjordar ner till avslutat provtagningsdjup. De naturligt lagrade jordarnas relativa fasthet är medelhög till hög. 4.2 GRUNDVATTEN Vid avläsning har grundvattennivån uppmätts till ca +10,9 motsvarande ca 3,3 m under markytan 5 GEOTEKNISKA REKOMMENDATIONER 5.1 PRINCIPFÖRSLAG PÅ GRUNDLÄGGNING Planområdet bedöms ha goda geotekniska förutsättningar för bebyggelse. Konventionella byggnader kan grundläggas på befintliga jordlager efter vegetationsborttagning utan någon förstärkning. Byggnader med särskild utrustning eller maskiner som ger stora laster kan dock behöva någon form av förstärkning. Grundläggningen kan utföras med hel kantförstyvad bottenplatta med konventionellt betonggolv på mark, platta på mark, utfört med isolering och kapillärbrytande/- dränerande skikt. Alternativt med grundsulor och/eller plintar och fribärande golv. 5.2 SCHAKT OCH FYLLNING Schakt kommer delvis att ske i friktionsjord som är finkornig. Om detta finkorniga material får kontakt med grundvatten eller påverkas av kraftig nederbörd kan flytjord uppstå. All schakt och fyllning skall ske i torrhet. Om grundvatten påträffas måste därför grundvattennivån avsänkas inom sådana ytor. Detta bedöms kunna ske exempelvis genom pumpning ur lokala pumpbrunnar. Innan grundläggning av byggnader, hårdgjorda ytor m.m. kan ske, måste samtliga organiska jordmassor urschaktas. Därefter kan uppfyllnad och grundläggning ske på den underliggande friktionsjorden. För fyllning gäller allmänt att arbeten skall utföras i enlighet med Anläggnings AMA. 3 (4) repo001.docx RAPPORT LJUNGBYHOLM 30:1 M.FL. SEAPET p:\2242\ _ljungbyholm_30_1_m.f\000\10_arbetsmaterial\ra ljungbyholm.docx

6 5.3 KONTROLL I samband med schakt- och grundläggningsarbeten ska grundkontroll av att jordlagren överensstämmer med förutsättningarna i geoteknisk undersökning utföras. Eventuella avvikelser ska rapporteras till konstruktör och/eller geotekniker för åtgärd. 6 BEHOV AV YTTERLIGARE UNDERSÖKNINGAR Kompletterande undersökningar rekommenderas när byggnadernas placering i plan och höjd är bestämda. Vidare så rekommenderas även en radonundersökning 7 MILJÖUNDERSÖKNING I samband med den geotekniska undersökningen utfördes även miljöprovtagning av jord. Resultatet från analysen av dessa prover är ej färdigställt och redovisas senare. 4 (4) RAPPORT LJUNGBYHOLM 30:1 M.FL. p:\2242\ _ljungbyholm_30_1_m.f\000\10_arbetsmaterial\ra ljungbyholm.docx
