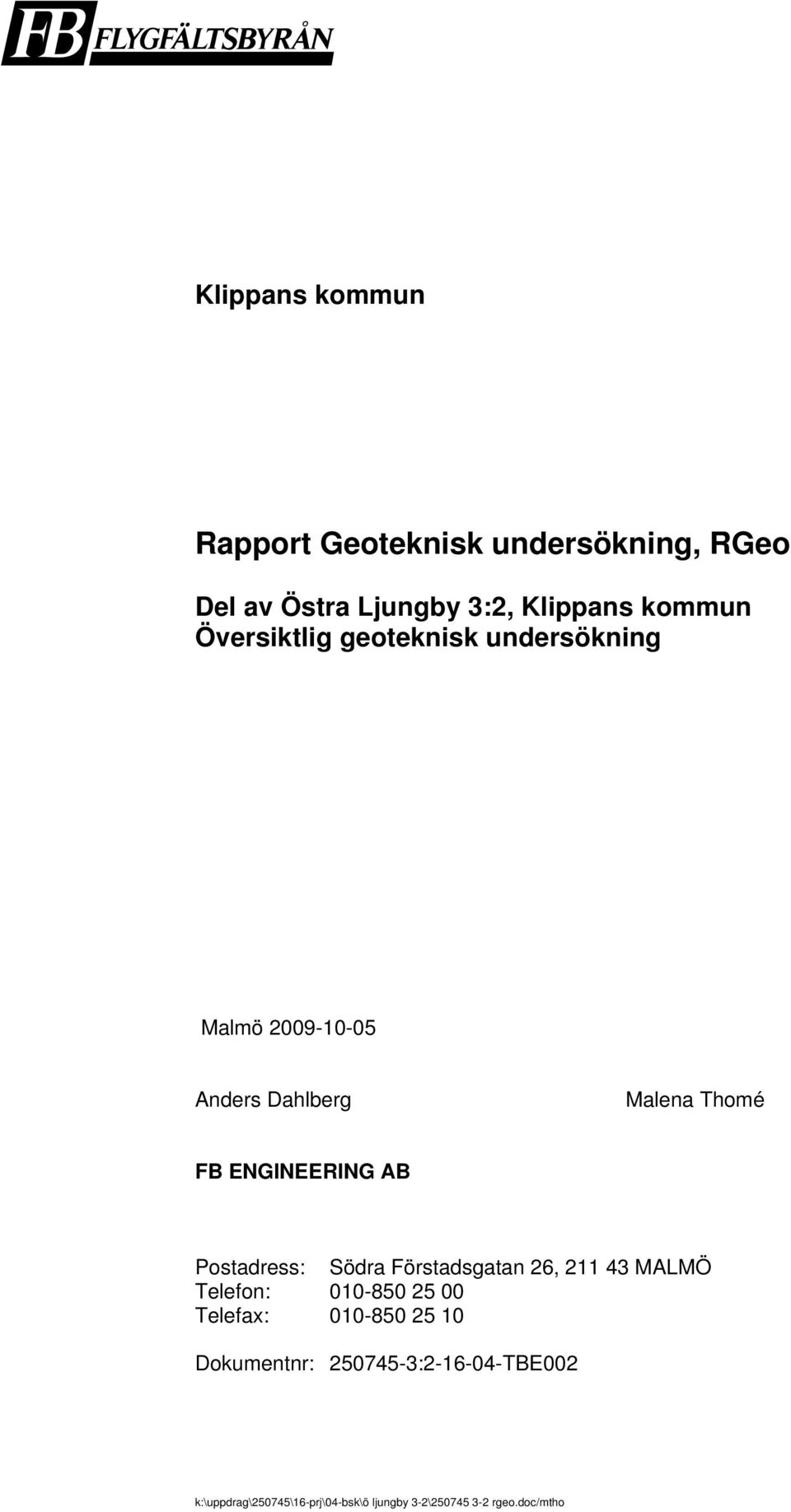

1 Klippans kommun Rapport Geoteknisk undersökning, RGeo Del av Östra Ljungby 3:2, Klippans kommun Översiktlig geoteknisk undersökning Malmö Anders Dahlberg Malena Thomé FB ENGINEERING AB Postadress: Södra Förstadsgatan 26, MALMÖ Telefon: Telefax: Dokumentnr: : TBE002 k:\uppdrag\250745\16-prj\04-bsk\ö ljungby 3-2\ rgeo.doc/mtho

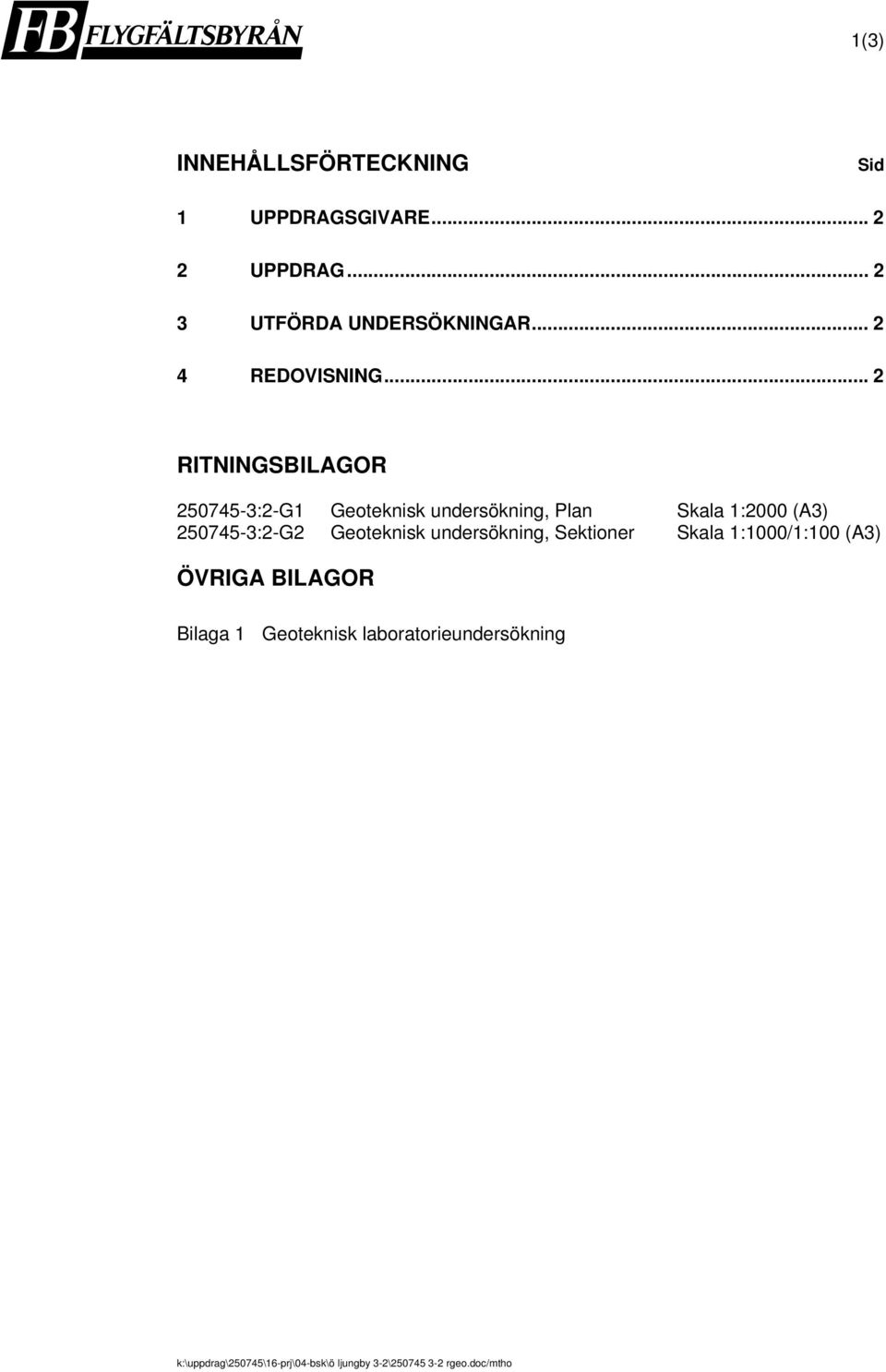

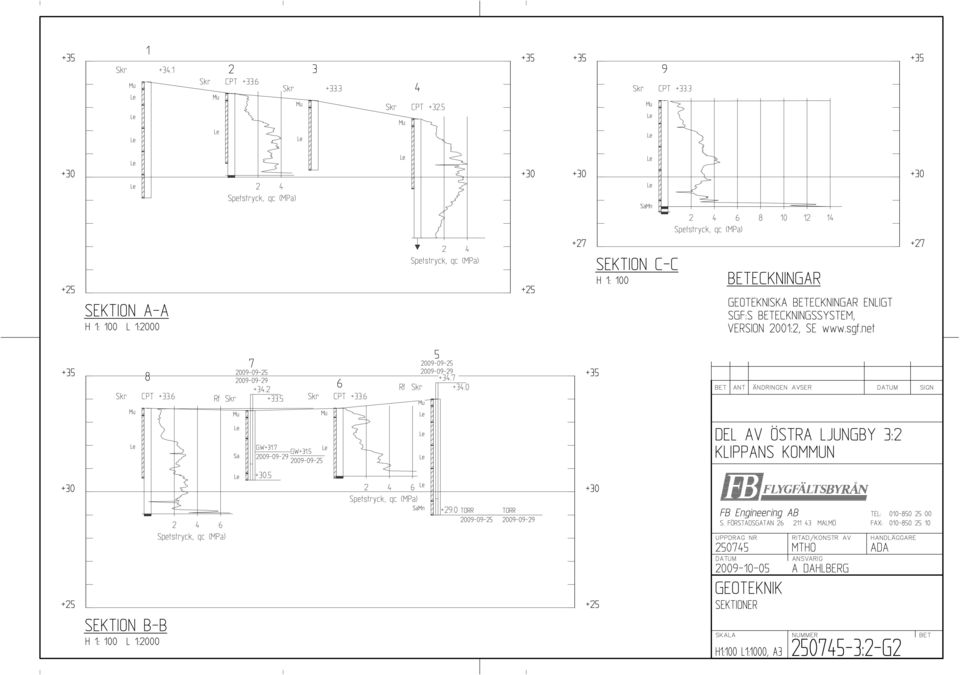

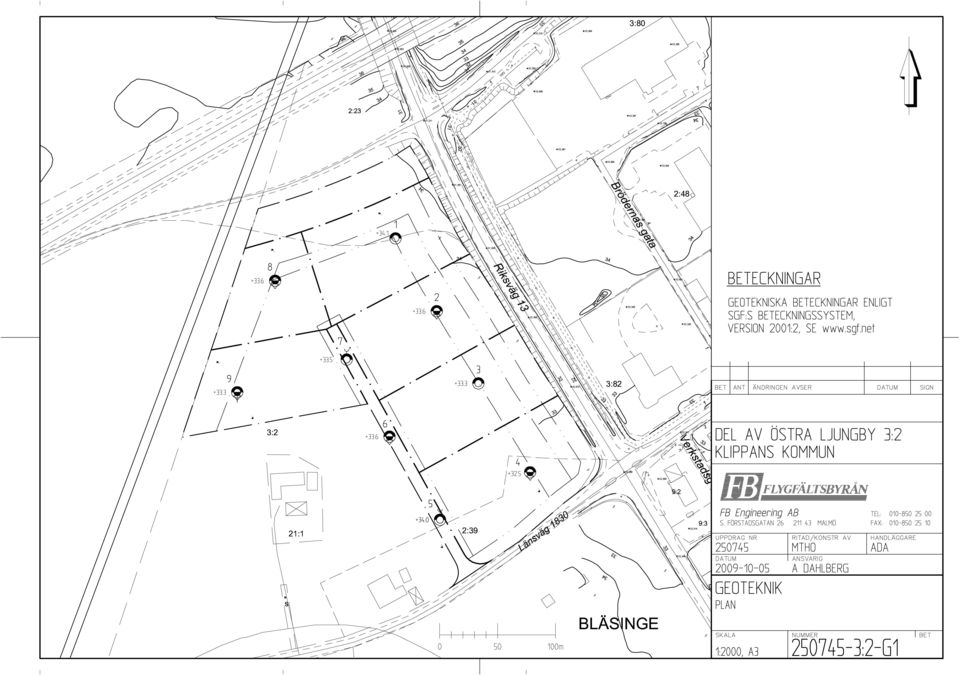

2 1(3) INNEHÅLLSFÖRTECKNING Sid 1 UPPDRAGSGIVARE UPPDRAG UTFÖRDA UNDERSÖKNINGAR REDOVISNING... 2 RITNINGSBILAGOR :2-G1 Geoteknisk undersökning, Plan Skala 1:2000 (A3) :2-G2 Geoteknisk undersökning, Sektioner Skala 1:1000/1:100 (A3) ÖVRIGA BILAGOR Bilaga 1 Geoteknisk laboratorieundersökning k:\uppdrag\250745\16-prj\04-bsk\ö ljungby 3-2\ rgeo.doc/mtho

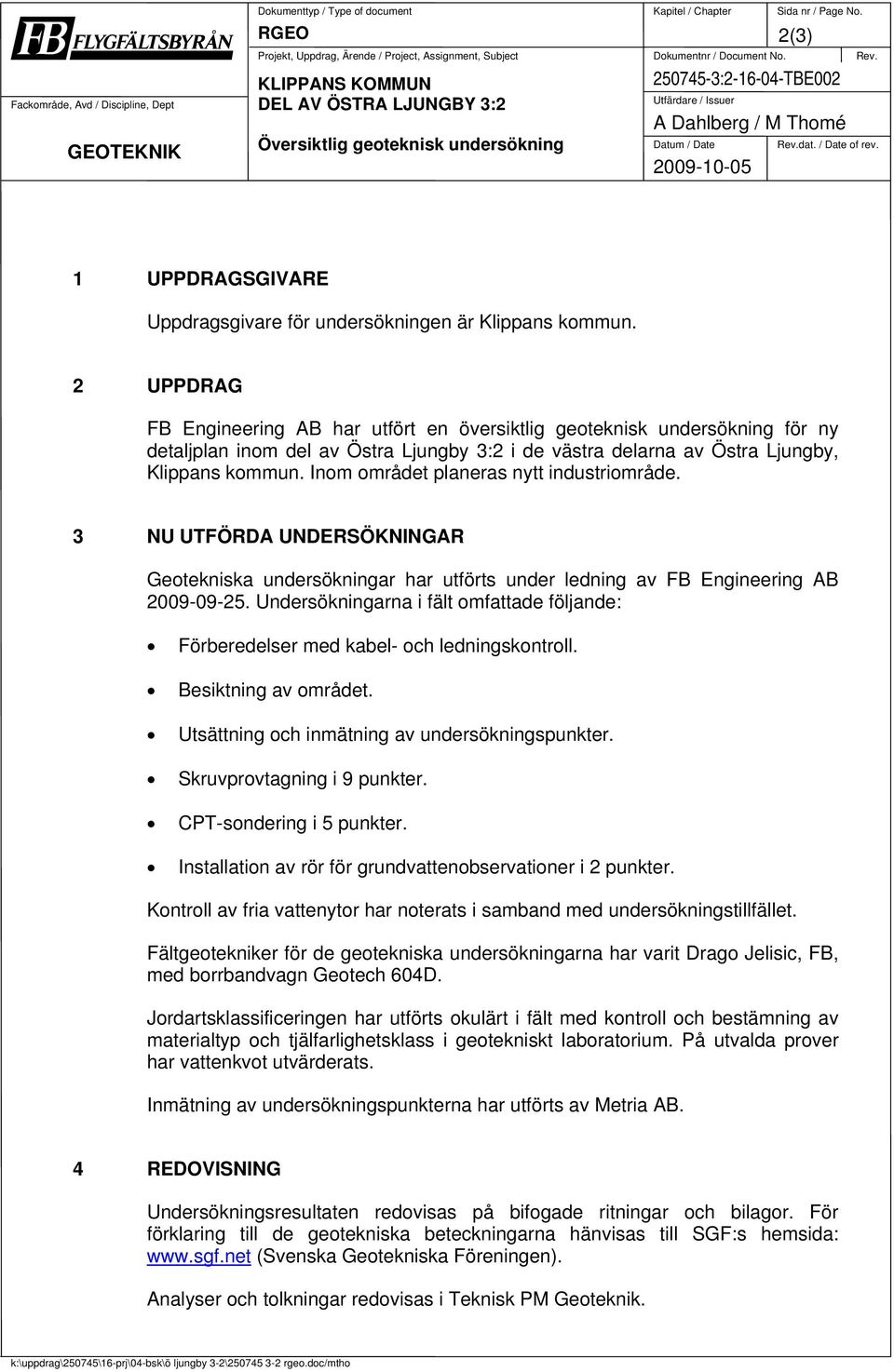

3 Fackområde, Avd / Discipline, Dept GEOTEKNIK Dokumenttyp / Type of document RGEO Projekt, Uppdrag, Ärende / Project, Assignment, Subject KLIPPANS KOMMUN DEL AV ÖSTRA LJUNGBY 3:2 Översiktlig geoteknisk undersökning Kapitel / Chapter Sida nr / Page No. Dokumentnr / Document No. Rev : TBE002 Utfärdare / Issuer A Dahlberg / M Thomé Datum / Date Rev.dat. / Date of rev (3) 1 UPPDRAGSGIVARE Uppdragsgivare för undersökningen är Klippans kommun. 2 UPPDRAG FB Engineering AB har utfört en översiktlig geoteknisk undersökning för ny detaljplan inom del av Östra Ljungby 3:2 i de västra delarna av Östra Ljungby, Klippans kommun. Inom området planeras nytt industriområde. 3 NU UTFÖRDA UNDERSÖKNINGAR Geotekniska undersökningar har utförts under ledning av FB Engineering AB Undersökningarna i fält omfattade följande: Förberedelser med kabel- och ledningskontroll. Besiktning av området. Utsättning och inmätning av undersökningspunkter. Skruvprovtagning i 9 punkter. CPT-sondering i 5 punkter. Installation av rör för grundvattenobservationer i 2 punkter. Kontroll av fria vattenytor har noterats i samband med undersökningstillfället. Fältgeotekniker för de geotekniska undersökningarna har varit Drago Jelisic, FB, med borrbandvagn Geotech 604D. Jordartsklassificeringen har utförts okulärt i fält med kontroll och bestämning av materialtyp och tjälfarlighetsklass i geotekniskt laboratorium. På utvalda prover har vattenkvot utvärderats. Inmätning av undersökningspunkterna har utförts av Metria AB. 4 REDOVISNING Undersökningsresultaten redovisas på bifogade ritningar och bilagor. För förklaring till de geotekniska beteckningarna hänvisas till SGF:s hemsida: (Svenska Geotekniska Föreningen). Analyser och tolkningar redovisas i Teknisk PM Geoteknik. k:\uppdrag\250745\16-prj\04-bsk\ö ljungby 3-2\ rgeo.doc/mtho

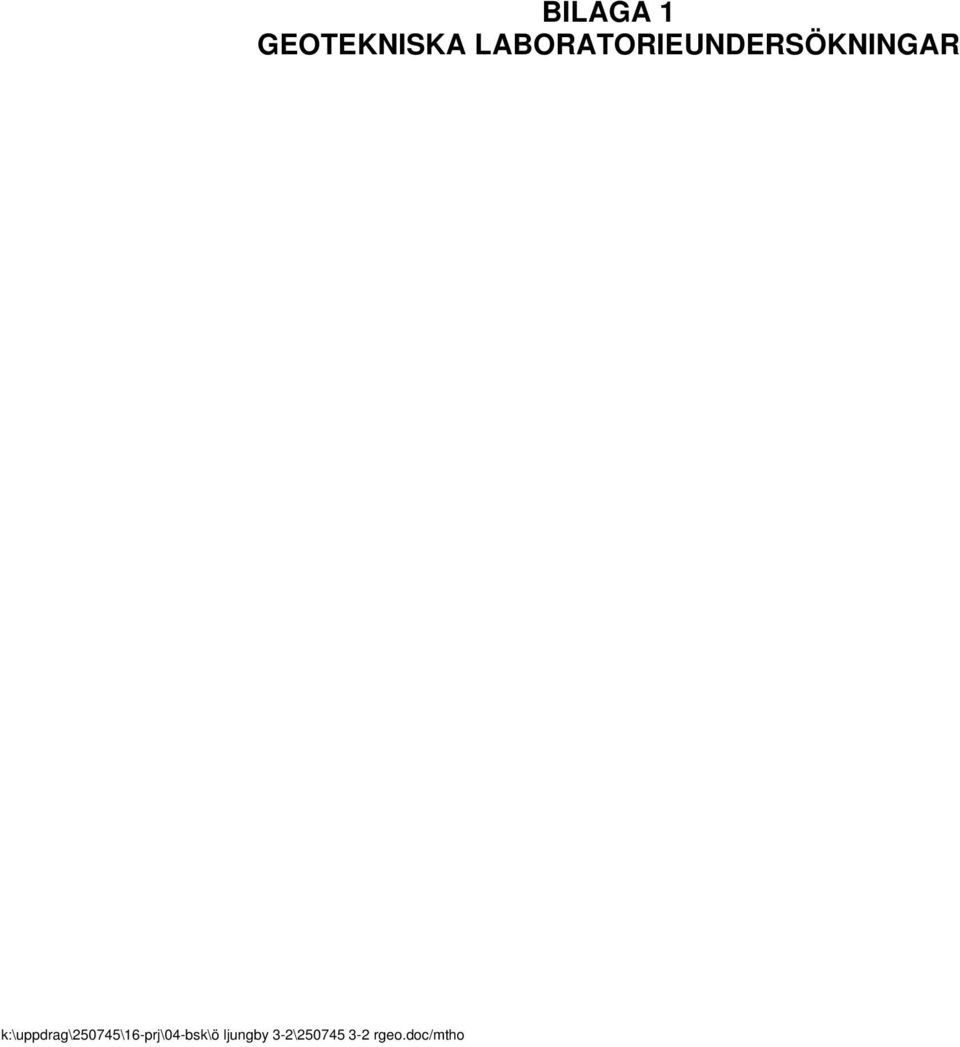

4 k:\uppdrag\250745\16-prj\04-bsk\ö ljungby 3-2\ rgeo.doc/mtho BILAGA 1 GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR

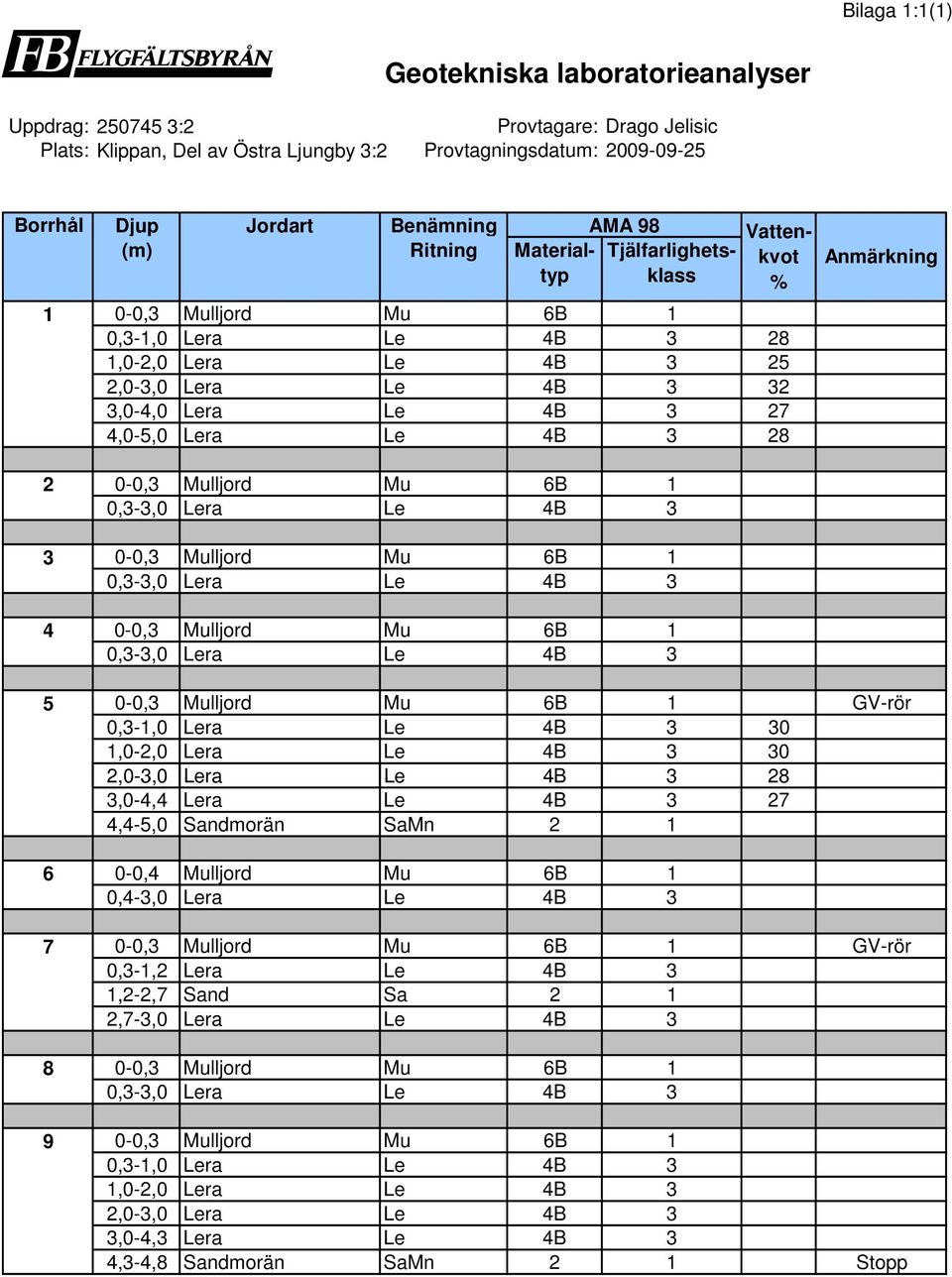

5 Bilaga 1:1(1) Geotekniska laboratorieanalyser Uppdrag: :2 Provtagare: Drago Jelisic Plats: Klippan, Del av Östra Ljungby 3:2 Provtagningsdatum: Borrhål Djup Jordart Benämning AMA 98 (m) Ritning Materialtyp Tjälfarlighetsklass Vattenkvot % 0-0,3 Mulljord Mu 6B 1 0,3-1,0 Lera Le 4B ,0-2,0 Lera Le 4B ,0-3,0 Lera Le 4B ,0-4,0 Lera Le 4B ,0-5,0 Lera Le 4B 3 28 Anmärkning ,3 Mulljord Mu 6B 1 0,3-3,0 Lera Le 4B 3 0-0,3 Mulljord Mu 6B 1 0,3-3,0 Lera Le 4B 3 0-0,3 Mulljord Mu 6B 1 0,3-3,0 Lera Le 4B 3 0-0,3 Mulljord Mu 6B 1 GV-rör 0,3-1,0 Lera Le 4B ,0-2,0 Lera Le 4B ,0-3,0 Lera Le 4B ,0-4,4 Lera Le 4B ,4-5,0 Sandmorän SaMn ,4 Mulljord Mu 6B 1 0,4-3,0 Lera Le 4B 3 0-0,3 Mulljord Mu 6B 1 GV-rör 0,3-1,2 Lera Le 4B 3 1,2-2,7 Sand Sa 2 1 2,7-3,0 Lera Le 4B 3 0-0,3 Mulljord Mu 6B 1 0,3-3,0 Lera Le 4B 3 0-0,3 Mulljord Mu 6B 1 0,3-1,0 Lera Le 4B 3 1,0-2,0 Lera Le 4B 3 2,0-3,0 Lera Le 4B 3 3,0-4,3 Lera Le 4B 3 4,3-4,8 Sandmorän SaMn 2 1 Stopp

6

7

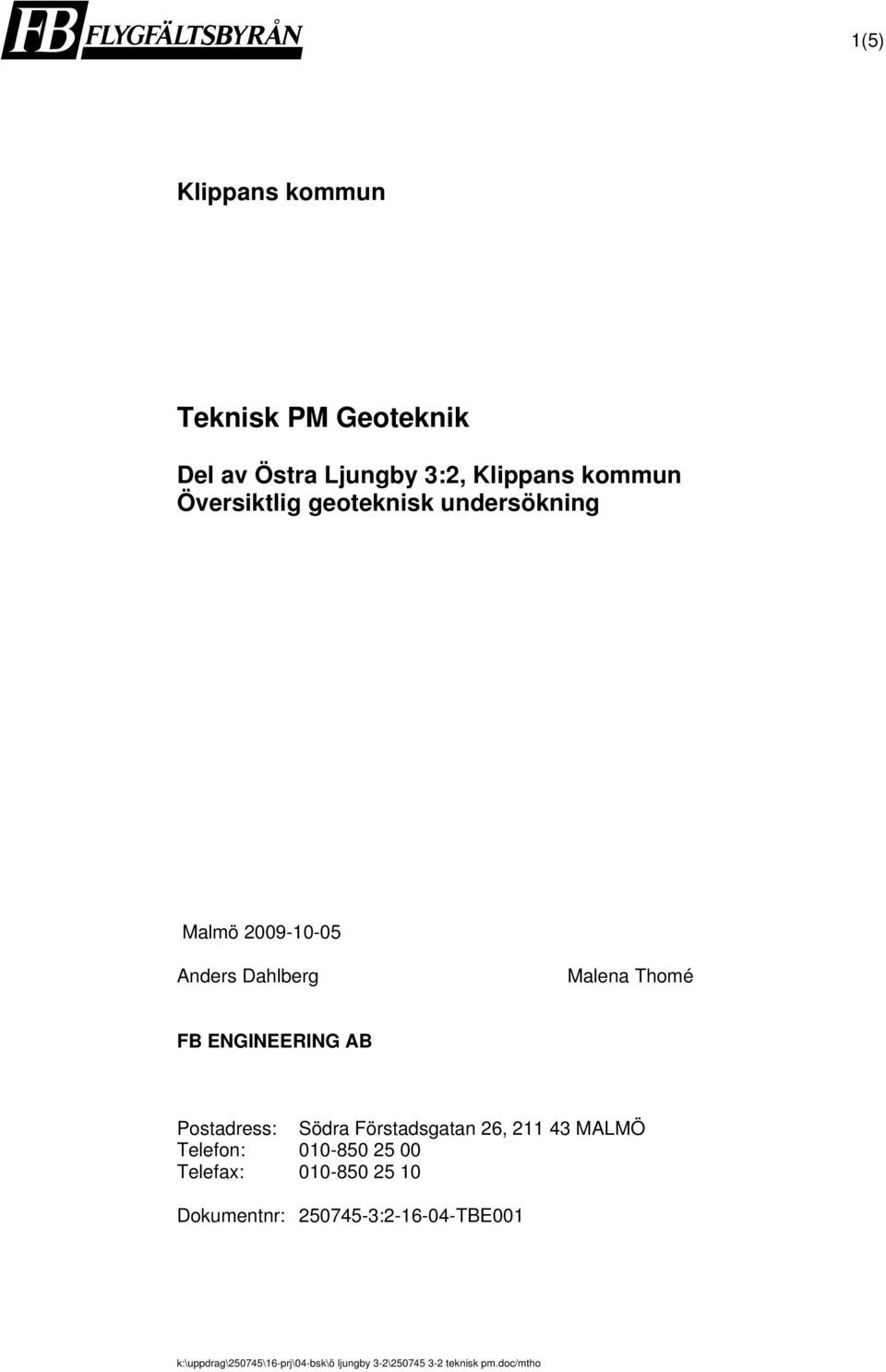

8 1(5) Klippans kommun Teknisk PM Geoteknik Del av Östra Ljungby 3:2, Klippans kommun Översiktlig geoteknisk undersökning Malmö Anders Dahlberg Malena Thomé FB ENGINEERING AB Postadress: Södra Förstadsgatan 26, MALMÖ Telefon: Telefax: Dokumentnr: : TBE001 k:\uppdrag\250745\16-prj\04-bsk\ö ljungby 3-2\ teknisk pm.doc/mtho

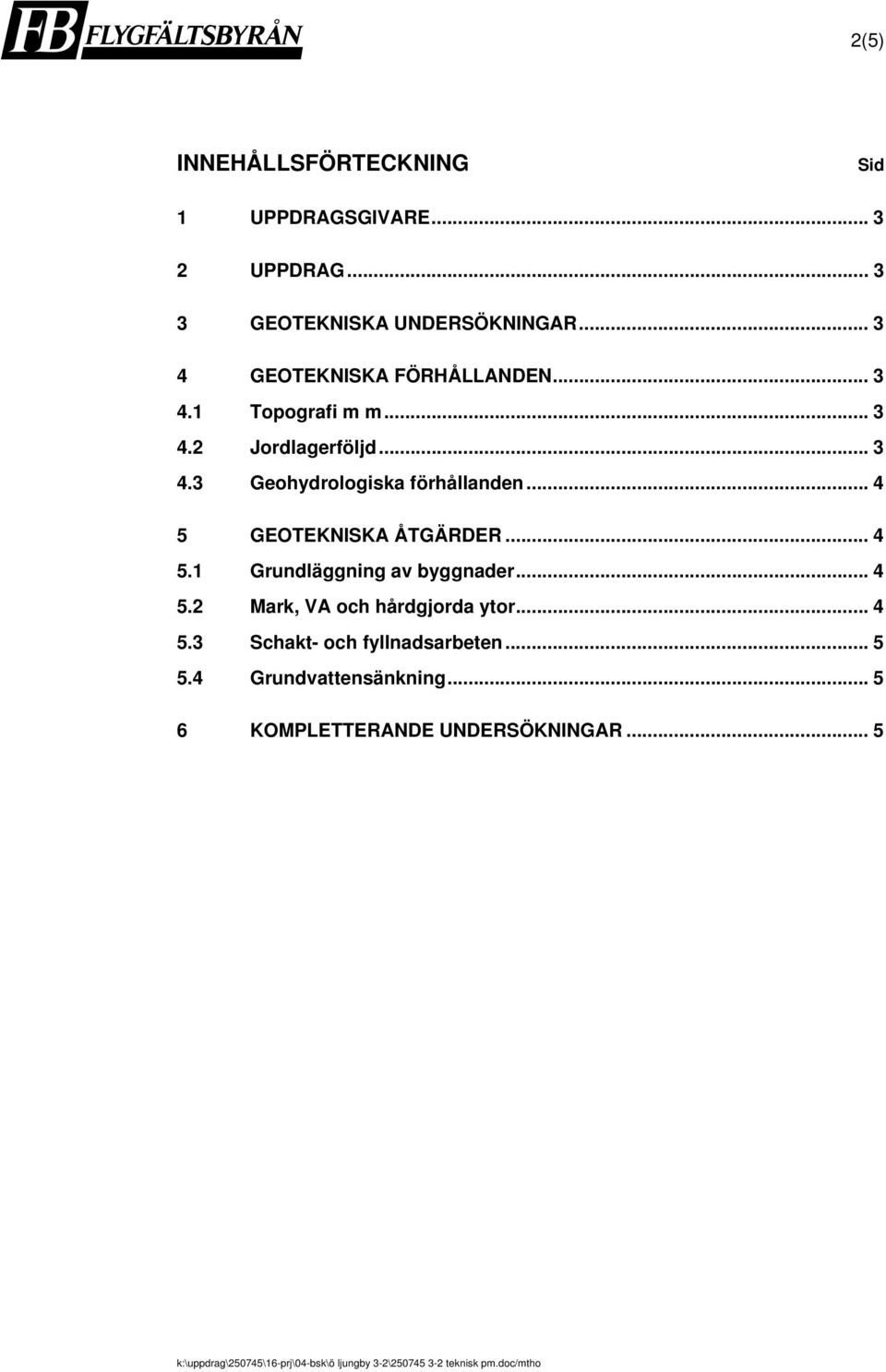

9 2(5) INNEHÅLLSFÖRTECKNING Sid 1 UPPDRAGSGIVARE UPPDRAG GEOTEKNISKA UNDERSÖKNINGAR GEOTEKNISKA FÖRHÅLLANDEN Topografi m m Jordlagerföljd Geohydrologiska förhållanden GEOTEKNISKA ÅTGÄRDER Grundläggning av byggnader Mark, VA och hårdgjorda ytor Schakt- och fyllnadsarbeten Grundvattensänkning KOMPLETTERANDE UNDERSÖKNINGAR... 5 k:\uppdrag\250745\16-prj\04-bsk\ö ljungby 3-2\ teknisk pm.doc/mtho

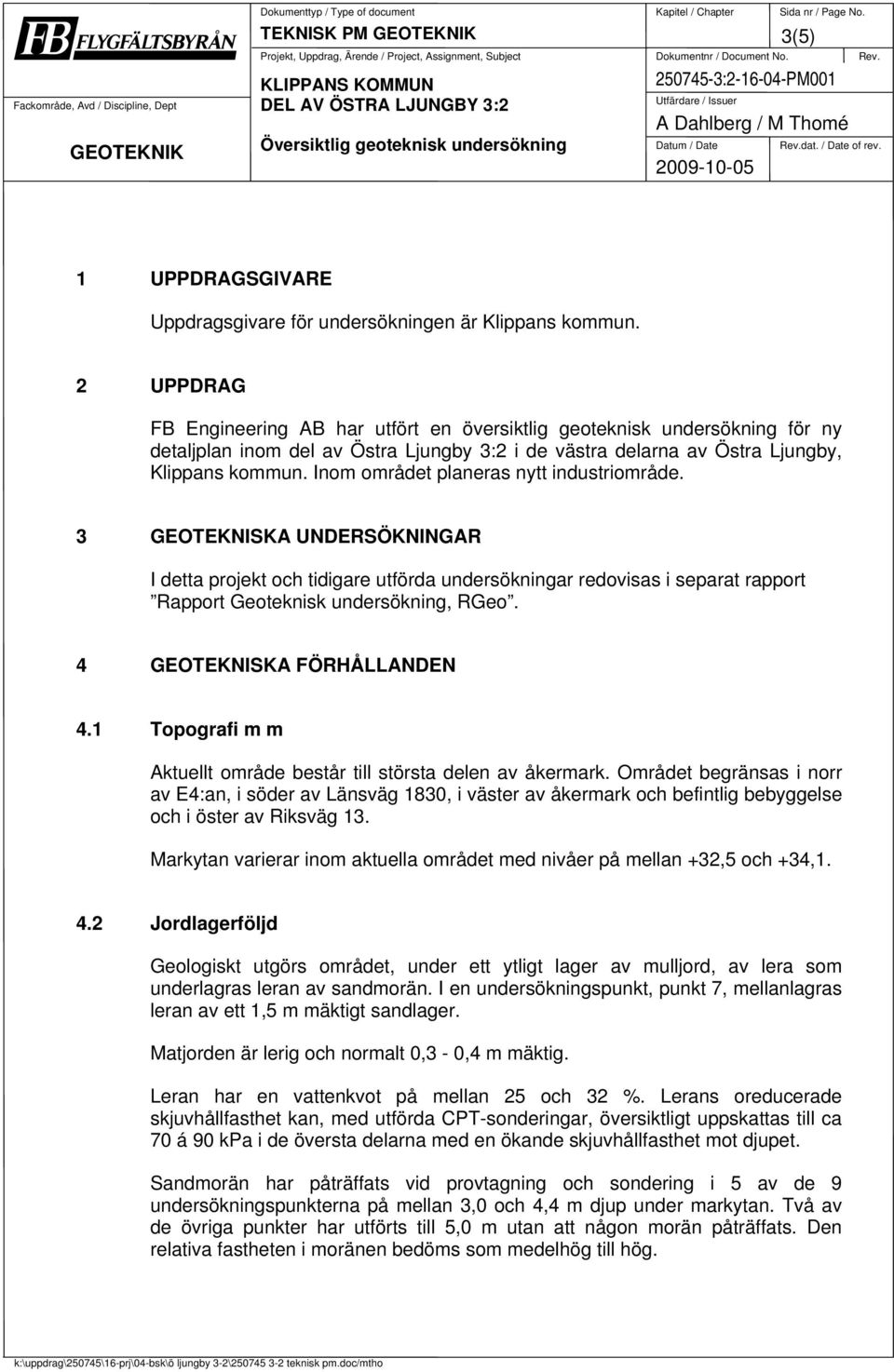

10 Fackområde, Avd / Discipline, Dept GEOTEKNIK Dokumenttyp / Type of document TEKNISK PM GEOTEKNIK Projekt, Uppdrag, Ärende / Project, Assignment, Subject KLIPPANS KOMMUN DEL AV ÖSTRA LJUNGBY 3:2 Översiktlig geoteknisk undersökning Kapitel / Chapter Sida nr / Page No. Dokumentnr / Document No. Rev : PM001 Utfärdare / Issuer A Dahlberg / M Thomé Datum / Date Rev.dat. / Date of rev (5) 1 UPPDRAGSGIVARE Uppdragsgivare för undersökningen är Klippans kommun. 2 UPPDRAG FB Engineering AB har utfört en översiktlig geoteknisk undersökning för ny detaljplan inom del av Östra Ljungby 3:2 i de västra delarna av Östra Ljungby, Klippans kommun. Inom området planeras nytt industriområde. 3 GEOTEKNISKA UNDERSÖKNINGAR I detta projekt och tidigare utförda undersökningar redovisas i separat rapport Rapport Geoteknisk undersökning, RGeo. 4 GEOTEKNISKA FÖRHÅLLANDEN 4.1 Topografi m m Aktuellt område består till största delen av åkermark. Området begränsas i norr av E4:an, i söder av Länsväg 1830, i väster av åkermark och befintlig bebyggelse och i öster av Riksväg 13. Markytan varierar inom aktuella området med nivåer på mellan +32,5 och +34, Jordlagerföljd Geologiskt utgörs området, under ett ytligt lager av mulljord, av lera som underlagras leran av sandmorän. I en undersökningspunkt, punkt 7, mellanlagras leran av ett 1,5 m mäktigt sandlager. Matjorden är lerig och normalt 0,3-0,4 m mäktig. Leran har en vattenkvot på mellan 25 och 32 %. Lerans oreducerade skjuvhållfasthet kan, med utförda CPT-sonderingar, översiktligt uppskattas till ca 70 á 90 kpa i de översta delarna med en ökande skjuvhållfasthet mot djupet. Sandmorän har påträffats vid provtagning och sondering i 5 av de 9 undersökningspunkterna på mellan 3,0 och 4,4 m djup under markytan. Två av de övriga punkter har utförts till 5,0 m utan att någon morän påträffats. Den relativa fastheten i moränen bedöms som medelhög till hög. k:\uppdrag\250745\16-prj\04-bsk\ö ljungby 3-2\ teknisk pm.doc/mtho

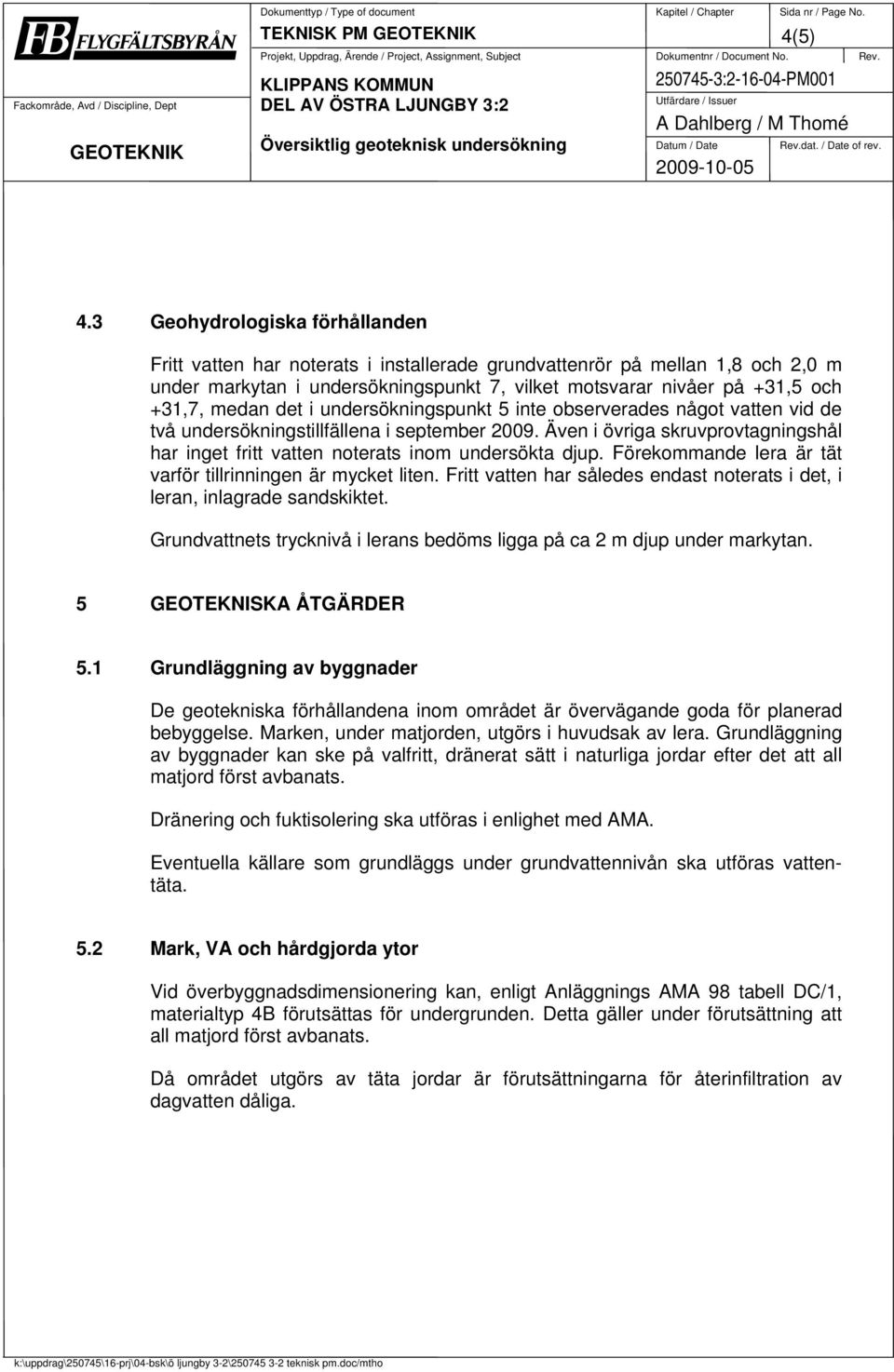

11 Fackområde, Avd / Discipline, Dept GEOTEKNIK Dokumenttyp / Type of document TEKNISK PM GEOTEKNIK Projekt, Uppdrag, Ärende / Project, Assignment, Subject KLIPPANS KOMMUN DEL AV ÖSTRA LJUNGBY 3:2 Översiktlig geoteknisk undersökning Kapitel / Chapter Sida nr / Page No. Dokumentnr / Document No. Rev : PM001 Utfärdare / Issuer A Dahlberg / M Thomé Datum / Date Rev.dat. / Date of rev (5) 4.3 Geohydrologiska förhållanden Fritt vatten har noterats i installerade grundvattenrör på mellan 1,8 och 2,0 m under markytan i undersökningspunkt 7, vilket motsvarar nivåer på +31,5 och +31,7, medan det i undersökningspunkt 5 inte observerades något vatten vid de två undersökningstillfällena i september Även i övriga skruvprovtagningshål har inget fritt vatten noterats inom undersökta djup. Förekommande lera är tät varför tillrinningen är mycket liten. Fritt vatten har således endast noterats i det, i leran, inlagrade sandskiktet. Grundvattnets trycknivå i lerans bedöms ligga på ca 2 m djup under markytan. 5 GEOTEKNISKA ÅTGÄRDER 5.1 Grundläggning av byggnader De geotekniska förhållandena inom området är övervägande goda för planerad bebyggelse. Marken, under matjorden, utgörs i huvudsak av lera. Grundläggning av byggnader kan ske på valfritt, dränerat sätt i naturliga jordar efter det att all matjord först avbanats. Dränering och fuktisolering ska utföras i enlighet med AMA. Eventuella källare som grundläggs under grundvattennivån ska utföras vattentäta. 5.2 Mark, VA och hårdgjorda ytor Vid överbyggnadsdimensionering kan, enligt Anläggnings AMA 98 tabell DC/1, materialtyp 4B förutsättas för undergrunden. Detta gäller under förutsättning att all matjord först avbanats. Då området utgörs av täta jordar är förutsättningarna för återinfiltration av dagvatten dåliga. k:\uppdrag\250745\16-prj\04-bsk\ö ljungby 3-2\ teknisk pm.doc/mtho

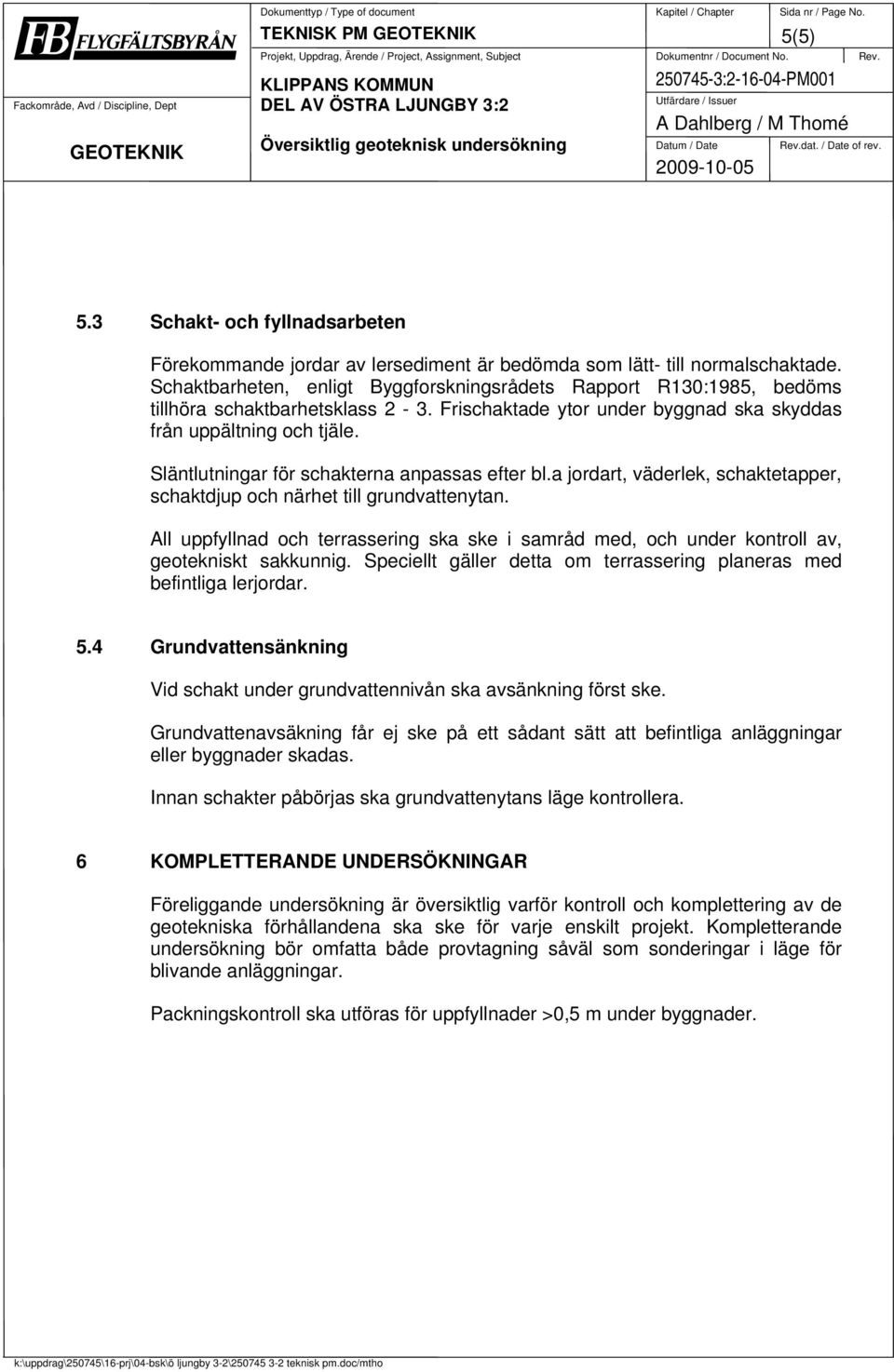

12 Fackområde, Avd / Discipline, Dept GEOTEKNIK Dokumenttyp / Type of document TEKNISK PM GEOTEKNIK Projekt, Uppdrag, Ärende / Project, Assignment, Subject KLIPPANS KOMMUN DEL AV ÖSTRA LJUNGBY 3:2 Översiktlig geoteknisk undersökning Kapitel / Chapter Sida nr / Page No. Dokumentnr / Document No. Rev : PM001 Utfärdare / Issuer A Dahlberg / M Thomé Datum / Date Rev.dat. / Date of rev (5) 5.3 Schakt- och fyllnadsarbeten Förekommande jordar av lersediment är bedömda som lätt- till normalschaktade. Schaktbarheten, enligt Byggforskningsrådets Rapport R130:1985, bedöms tillhöra schaktbarhetsklass 2-3. Frischaktade ytor under byggnad ska skyddas från uppältning och tjäle. Släntlutningar för schakterna anpassas efter bl.a jordart, väderlek, schaktetapper, schaktdjup och närhet till grundvattenytan. All uppfyllnad och terrassering ska ske i samråd med, och under kontroll av, geotekniskt sakkunnig. Speciellt gäller detta om terrassering planeras med befintliga lerjordar. 5.4 Grundvattensänkning Vid schakt under grundvattennivån ska avsänkning först ske. Grundvattenavsäkning får ej ske på ett sådant sätt att befintliga anläggningar eller byggnader skadas. Innan schakter påbörjas ska grundvattenytans läge kontrollera. 6 KOMPLETTERANDE UNDERSÖKNINGAR Föreliggande undersökning är översiktlig varför kontroll och komplettering av de geotekniska förhållandena ska ske för varje enskilt projekt. Kompletterande undersökning bör omfatta både provtagning såväl som sonderingar i läge för blivande anläggningar. Packningskontroll ska utföras för uppfyllnader >0,5 m under byggnader. k:\uppdrag\250745\16-prj\04-bsk\ö ljungby 3-2\ teknisk pm.doc/mtho
