Översiktlig geoteknisk undersökning för ändring av detaljplan inom Etapp 1, Diö, Älmhults kommun. Uppdragsnummer:

Transkript

1 Översiktlig geoteknisk undersökning för ändring av detaljplan inom Etapp 1, Diö, Älmhults kommun. Uppdragsnummer: Uppdragsansvarig: Persson, Anette Handläggare Kvalitetsgranskning Hans Wennerberg Magnus Johansson

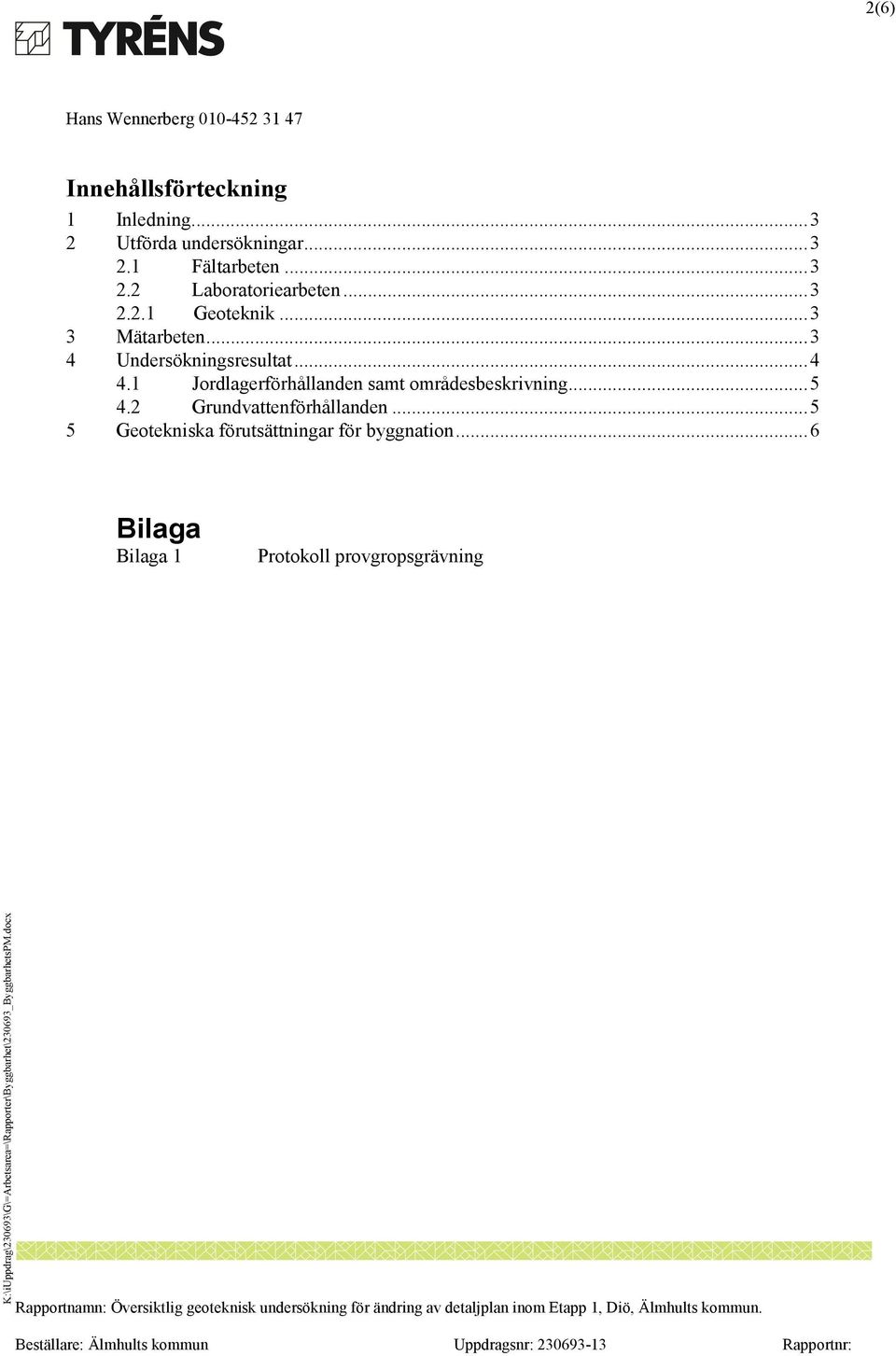

2 2(6) Innehållsförteckning 1 Inledning Utförda undersökningar Fältarbeten Laboratoriearbeten Geoteknik Mätarbeten Undersökningsresultat Jordlagerförhållanden samt områdesbeskrivning Grundvattenförhållanden Geotekniska förutsättningar för byggnation... 6 Bilaga Bilaga 1 Protokoll provgropsgrävning

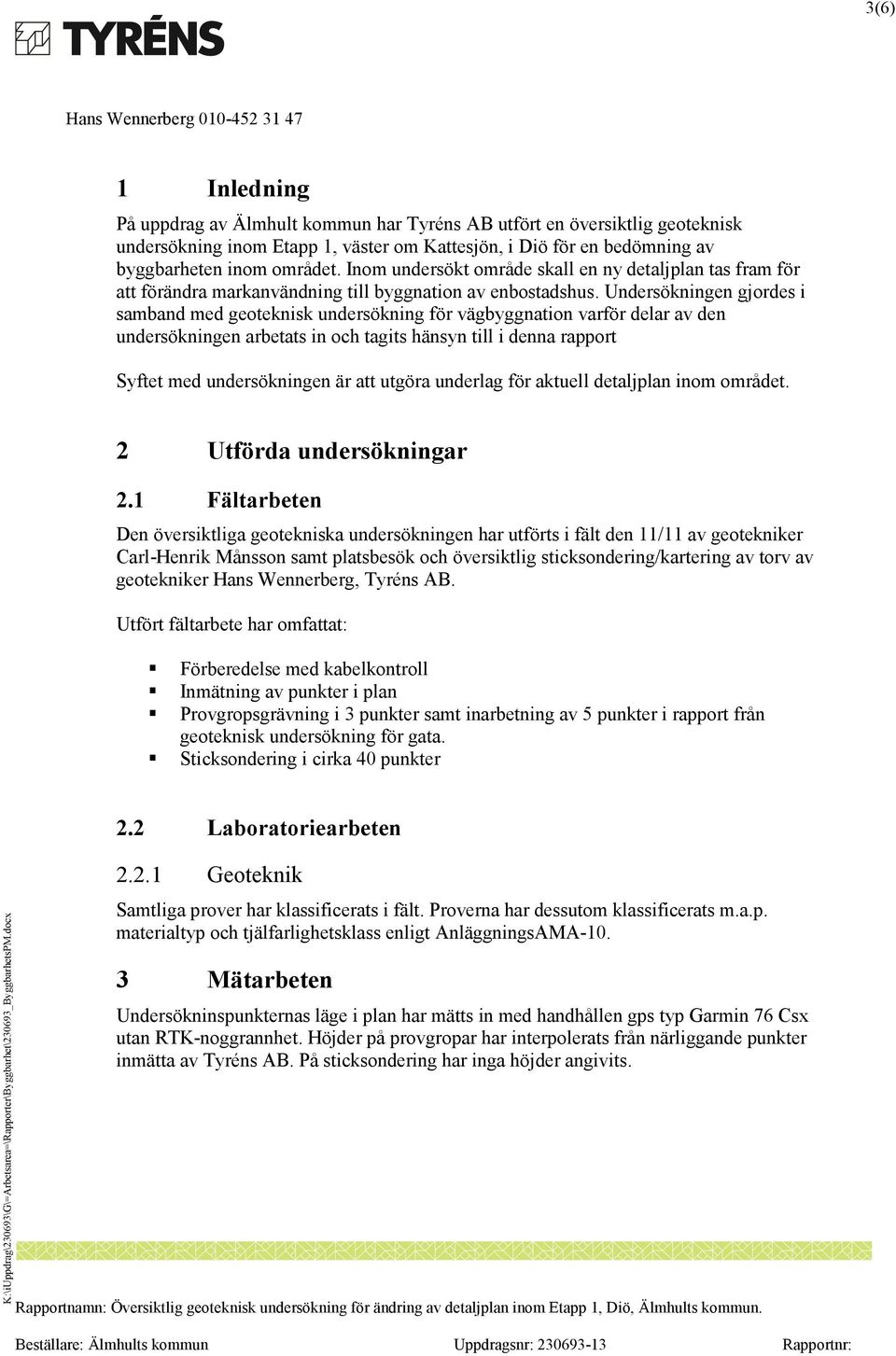

3 3(6) 1 Inledning På uppdrag av Älmhult kommun har Tyréns AB utfört en översiktlig geoteknisk undersökning inom Etapp 1, väster om Kattesjön, i Diö för en bedömning av byggbarheten inom området. Inom undersökt område skall en ny detaljplan tas fram för att förändra markanvändning till byggnation av enbostadshus. Undersökningen gjordes i samband med geoteknisk undersökning för vägbyggnation varför delar av den undersökningen arbetats in och tagits hänsyn till i denna rapport Syftet med undersökningen är att utgöra underlag för aktuell detaljplan inom området. 2 Utförda undersökningar 2.1 Fältarbeten Den översiktliga geotekniska undersökningen har utförts i fält den 11/11 av geotekniker Carl-Henrik Månsson samt platsbesök och översiktlig sticksondering/kartering av torv av geotekniker Hans Wennerberg, Tyréns AB. Utfört fältarbete har omfattat: Förberedelse med kabelkontroll Inmätning av punkter i plan Provgropsgrävning i 3 punkter samt inarbetning av 5 punkter i rapport från geoteknisk undersökning för gata. Sticksondering i cirka 40 punkter 2.2 Laboratoriearbeten Geoteknik Samtliga prover har klassificerats i fält. Proverna har dessutom klassificerats m.a.p. materialtyp och tjälfarlighetsklass enligt AnläggningsAMA Mätarbeten Undersökninspunkternas läge i plan har mätts in med handhållen gps typ Garmin 76 Csx utan RTK-noggrannhet. Höjder på provgropar har interpolerats från närliggande punkter inmätta av Tyréns AB. På sticksondering har inga höjder angivits.

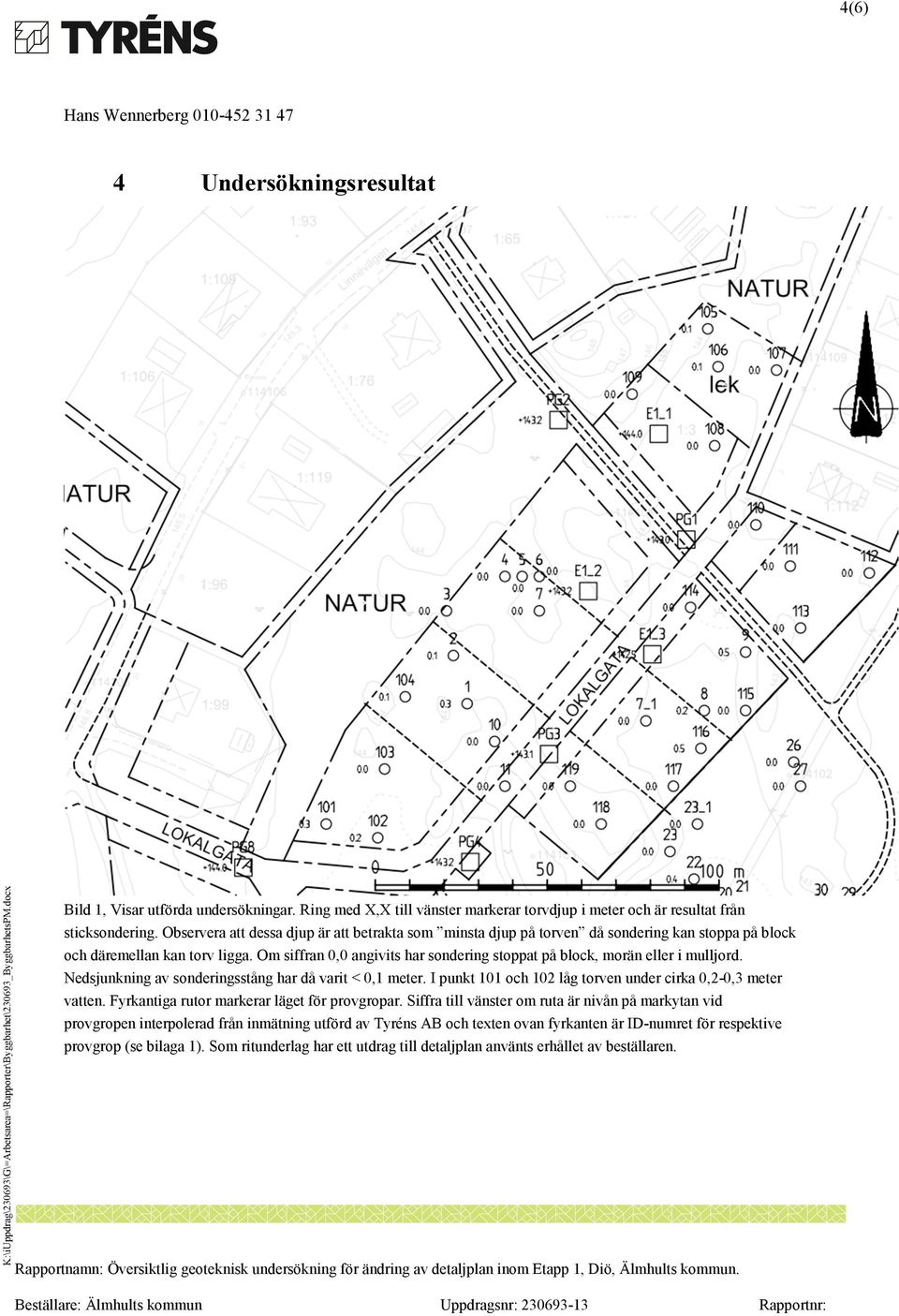

4 4(6) 4 Undersökningsresultat Bild 1, Visar utförda undersökningar. Ring med X,X till vänster markerar torvdjup i meter och är resultat från sticksondering. Observera att dessa djup är att betrakta som minsta djup på torven då sondering kan stoppa på block och däremellan kan torv ligga. Om siffran 0,0 angivits har sondering stoppat på block, morän eller i mulljord. Nedsjunkning av sonderingsstång har då varit < 0,1 meter. I punkt 101 och 102 låg torven under cirka 0,2-0,3 meter vatten. Fyrkantiga rutor markerar läget för provgropar. Siffra till vänster om ruta är nivån på markytan vid provgropen interpolerad från inmätning utförd av Tyréns AB och texten ovan fyrkanten är ID-numret för respektive provgrop (se bilaga 1). Som ritunderlag har ett utdrag till detaljplan använts erhållet av beställaren. Beställare: Älmhults kommun Uppdragsnr: Rapportnr:

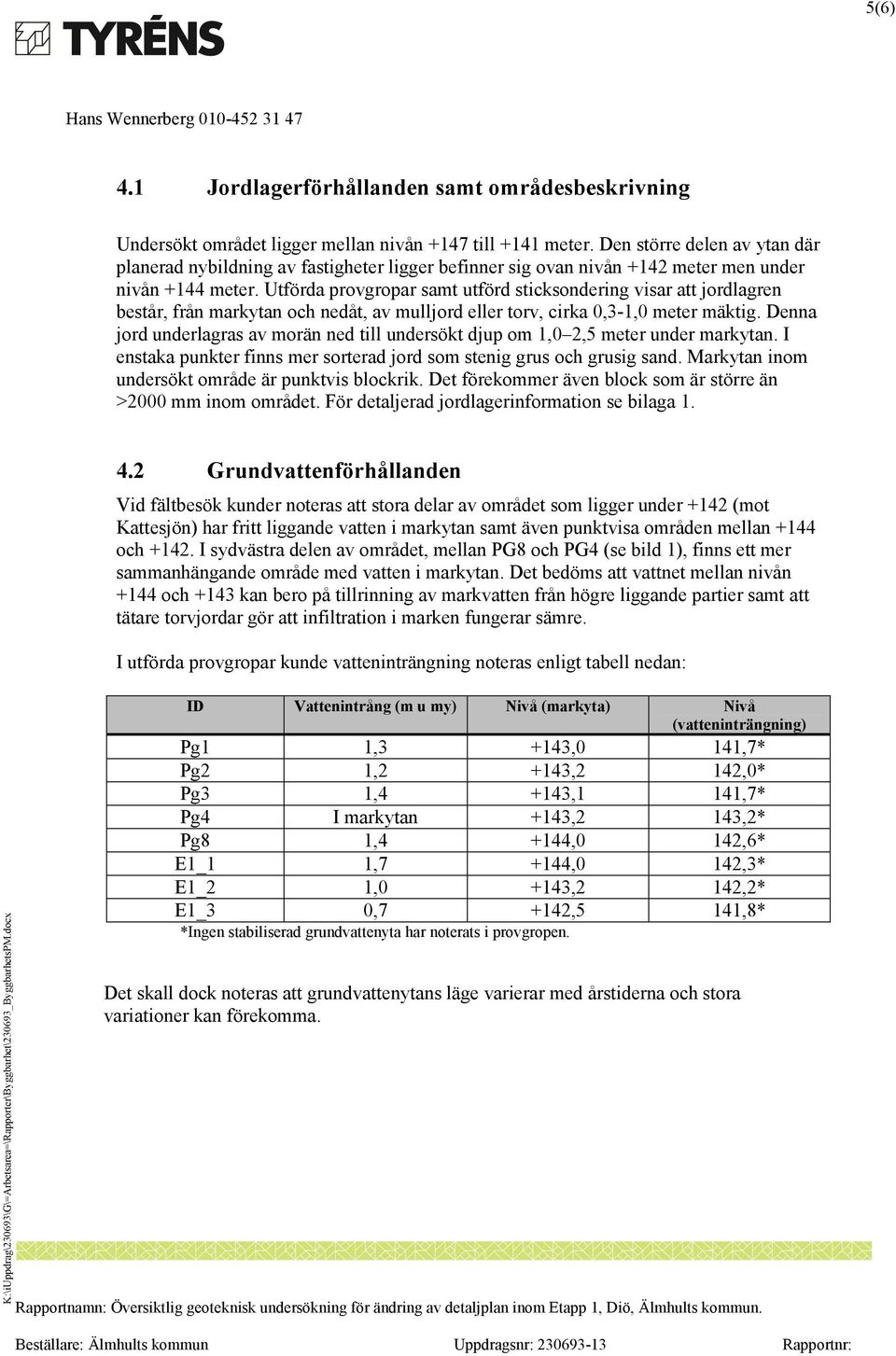

5 5(6) 4.1 Jordlagerförhållanden samt områdesbeskrivning Undersökt området ligger mellan nivån +147 till +141 meter. Den större delen av ytan där planerad nybildning av fastigheter ligger befinner sig ovan nivån +142 meter men under nivån +144 meter. Utförda provgropar samt utförd sticksondering visar att jordlagren består, från markytan och nedåt, av mulljord eller torv, cirka 0,3-1,0 meter mäktig. Denna jord underlagras av morän ned till undersökt djup om 1,0 2,5 meter under markytan. I enstaka punkter finns mer sorterad jord som stenig grus och grusig sand. Markytan inom undersökt område är punktvis blockrik. Det förekommer även block som är större än >2000 mm inom området. För detaljerad jordlagerinformation se bilaga Grundvattenförhållanden Vid fältbesök kunder noteras att stora delar av området som ligger under +142 (mot Kattesjön) har fritt liggande vatten i markytan samt även punktvisa områden mellan +144 och I sydvästra delen av området, mellan PG8 och PG4 (se bild 1), finns ett mer sammanhängande område med vatten i markytan. Det bedöms att vattnet mellan nivån +144 och +143 kan bero på tillrinning av markvatten från högre liggande partier samt att tätare torvjordar gör att infiltration i marken fungerar sämre. I utförda provgropar kunde vatteninträngning noteras enligt tabell nedan: ID Vattenintrång (m u my) Nivå (markyta) Nivå (vatteninträngning) Pg1 1,3 +143,0 141,7* Pg2 1,2 +143,2 142,0* Pg3 1,4 +143,1 141,7* Pg4 I markytan +143,2 143,2* Pg8 1,4 +144,0 142,6* E1_1 1,7 +144,0 142,3* E1_2 1,0 +143,2 142,2* E1_3 0,7 +142,5 141,8* *Ingen stabiliserad grundvattenyta har noterats i provgropen. Det skall dock noteras att grundvattenytans läge varierar med årstiderna och stora variationer kan förekomma.

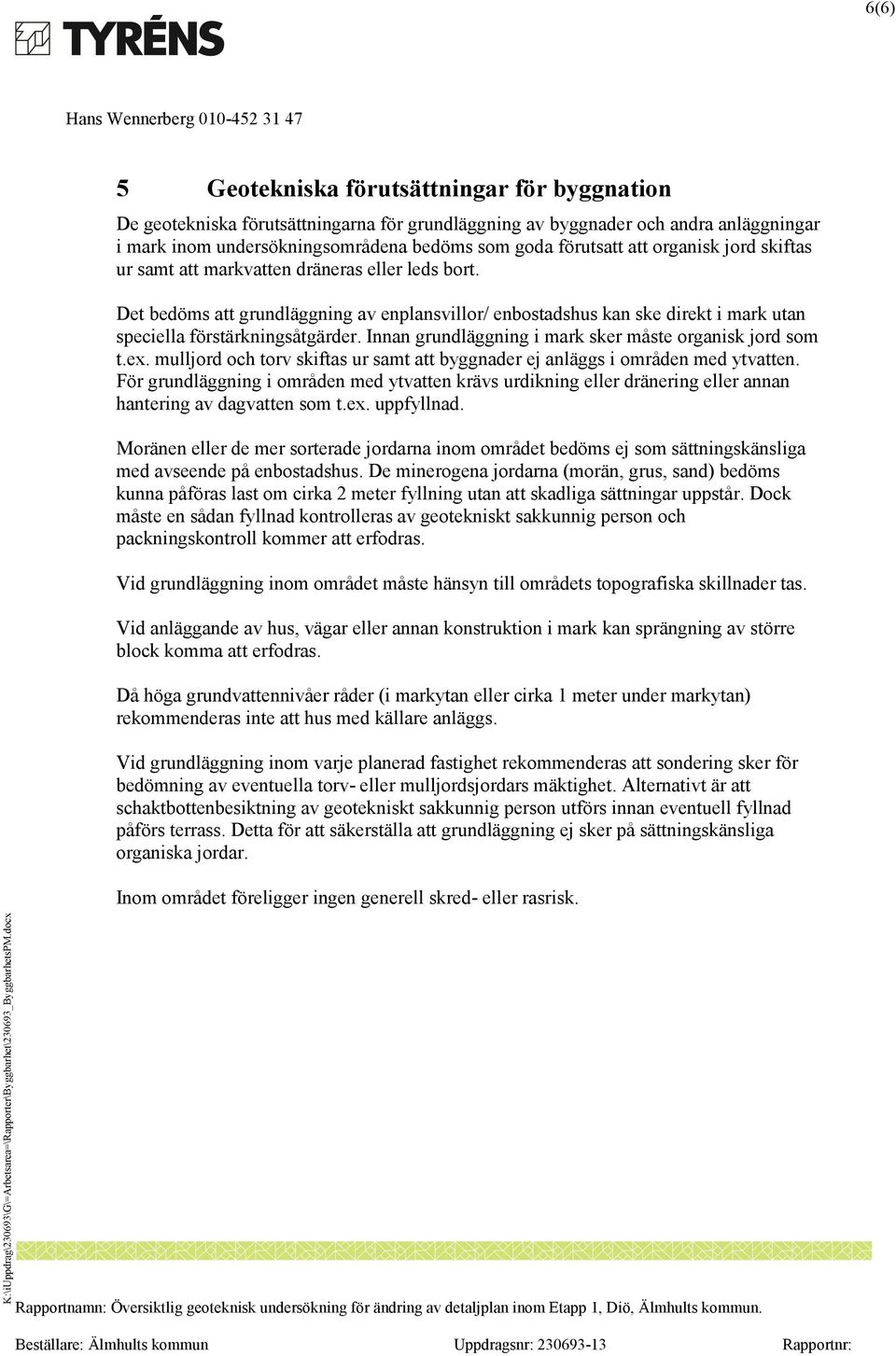

6 6(6) 5 Geotekniska förutsättningar för byggnation De geotekniska förutsättningarna för grundläggning av byggnader och andra anläggningar i mark inom undersökningsområdena bedöms som goda förutsatt att organisk jord skiftas ur samt att markvatten dräneras eller leds bort. Det bedöms att grundläggning av enplansvillor/ enbostadshus kan ske direkt i mark utan speciella förstärkningsåtgärder. Innan grundläggning i mark sker måste organisk jord som t.ex. mulljord och torv skiftas ur samt att byggnader ej anläggs i områden med ytvatten. För grundläggning i områden med ytvatten krävs urdikning eller dränering eller annan hantering av dagvatten som t.ex. uppfyllnad. Moränen eller de mer sorterade jordarna inom området bedöms ej som sättningskänsliga med avseende på enbostadshus. De minerogena jordarna (morän, grus, sand) bedöms kunna påföras last om cirka 2 meter fyllning utan att skadliga sättningar uppstår. Dock måste en sådan fyllnad kontrolleras av geotekniskt sakkunnig person och packningskontroll kommer att erfodras. Vid grundläggning inom området måste hänsyn till områdets topografiska skillnader tas. Vid anläggande av hus, vägar eller annan konstruktion i mark kan sprängning av större block komma att erfodras. Då höga grundvattennivåer råder (i markytan eller cirka 1 meter under markytan) rekommenderas inte att hus med källare anläggs. Vid grundläggning inom varje planerad fastighet rekommenderas att sondering sker för bedömning av eventuella torv- eller mulljordsjordars mäktighet. Alternativt är att schaktbottenbesiktning av geotekniskt sakkunnig person utförs innan eventuell fyllnad påförs terrass. Detta för att säkerställa att grundläggning ej sker på sättningskänsliga organiska jordar. Inom området föreligger ingen generell skred- eller rasrisk.
