1 Detaljplan Hällebäck Stenungsund

2 2 (6) Beställare Samhällsbyggnad Plan Stenungsund Daniela Kragulj Berggren, Planeringsarkitekt Konsult EQC Karlstad Lagergrens gata 8, Karlstad Telefon: Helena Kernell, geotekniker Axel Josefson, kvalitetsgranskare Uppdragsnummer EQC: Innehåll 1 Beskrivning av uppdraget Geotekniska undersökningar Geotekniska förhållanden Terräng och topografi Befintliga byggnader och anläggningar Jordlagerföljd Berg Stabilitet Sättningar Geotekniska åtgärder och rekommendationer Grundläggning Jordschakt... 6 Tillhörande handling: Geoteknisk undersökning, fält- och laboratorieresultat (Rapport geoteknik)

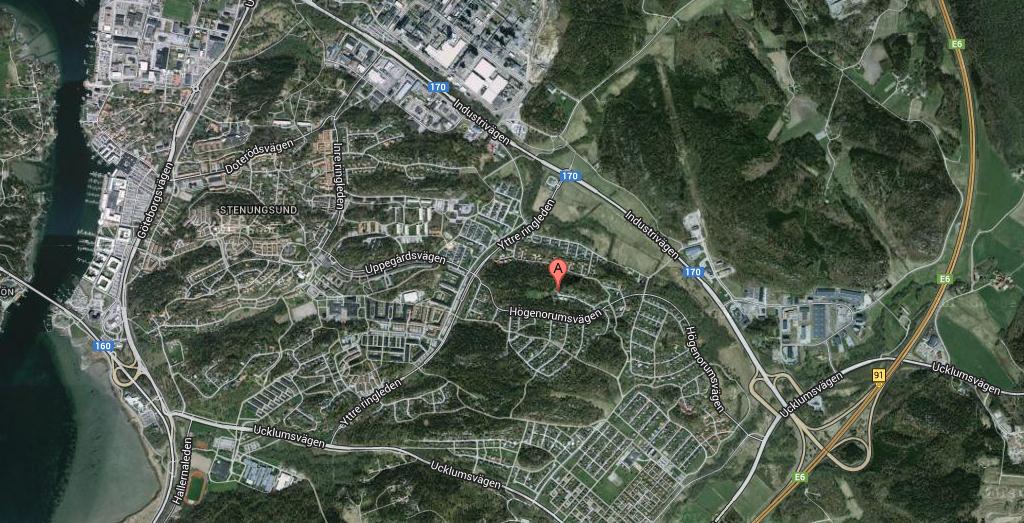

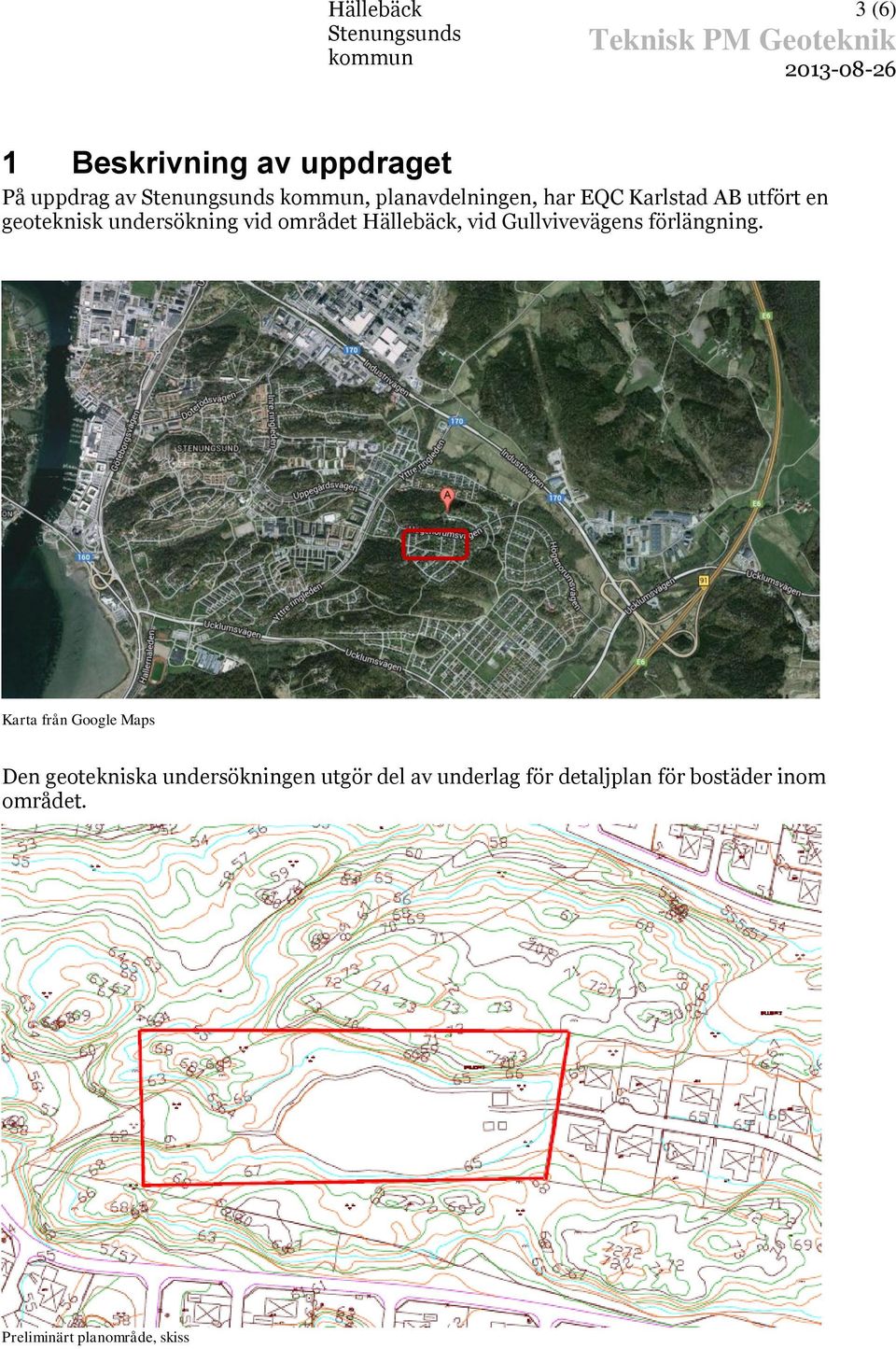

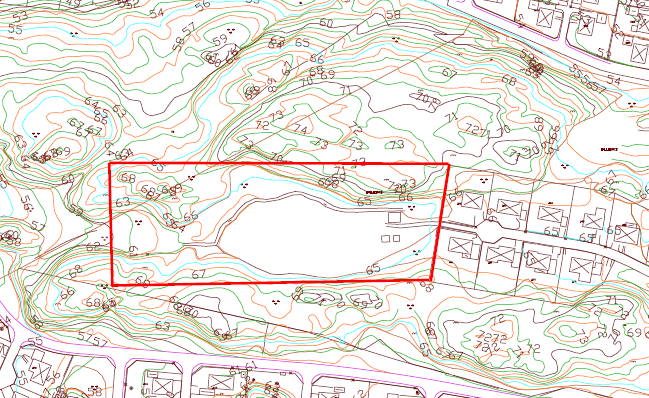

3 3 (6) 1 Beskrivning av uppdraget På uppdrag av, planavdelningen, har EQC Karlstad AB utfört en geoteknisk undersökning vid området Hällebäck, vid Gullvivevägens förlängning. Karta från Google Maps Den geotekniska undersökningen utgör del av underlag för detaljplan för bostäder inom området. Preliminärt planområde, skiss

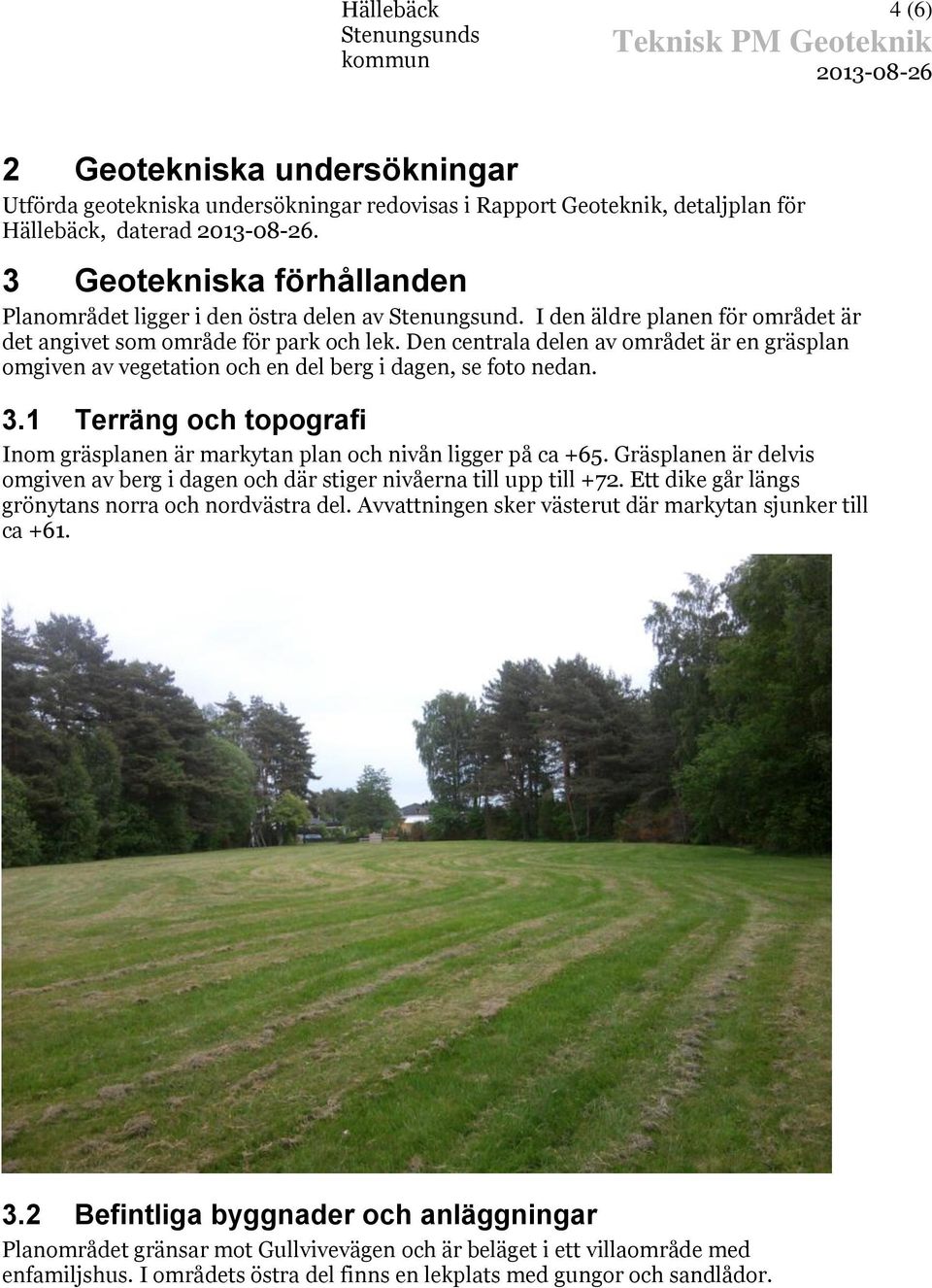

4 4 (6) 2 Geotekniska undersökningar Utförda geotekniska undersökningar redovisas i Rapport Geoteknik, detaljplan för Hällebäck, daterad. 3 Geotekniska förhållanden Planområdet ligger i den östra delen av Stenungsund. I den äldre planen för området är det angivet som område för park och lek. Den centrala delen av området är en gräsplan omgiven av vegetation och en del berg i dagen, se foto nedan. 3.1 Terräng och topografi Inom gräsplanen är markytan plan och nivån ligger på ca +65. Gräsplanen är delvis omgiven av berg i dagen och där stiger nivåerna till upp till +72. Ett dike går längs grönytans norra och nordvästra del. Avvattningen sker västerut där markytan sjunker till ca Befintliga byggnader och anläggningar Planområdet gränsar mot Gullvivevägen och är beläget i ett villaområde med enfamiljshus. I områdets östra del finns en lekplats med gungor och sandlådor.

5 5 (6) 3.3 Jordlagerföljd Generellt är det små jorddjup och berg i dagen i området. Sonderingsstopp till fast botten eller berg varierar mellan ca 0,5-6 meter, som djupast i borrpunkt 6 vid gräsplanens västra del. Jorden varierar något i området. Vid gräsplanen består jorden överst av upp till 1 m mulljord (borrpunkt 2) följt av relativt fast grusig, sandig, siltig lera (borrpunkt 6). Leran underlagras av fastare material, troligen i någon form av friktionsjord. Enligt borrhål 8 väster om gräsplanen består jorden av ett tunt jordtäcke med grusig, siltig sand på berg. Det bedöms att samma förhållande gäller generellt i områdena utanför gräsplanen, mellan det uppstickande berget. Ett äldre borrhål vid Gullvivevägen anger att det under mulljorden följer moig lera ner till ca 0,6 m djup och därefter mo. Mo är en äldre beteckning som har en kornstorlek på 0,02-0,2 mm. Det motsvarar med dagens beteckning silt/finsand. Den siltiga leran har en vattenkvot på 25%. Leran tillhör tjälfarlighetsklass 3 och materialtyp 5A. Sanden tillhör tjälfarlighetsklass 2 och materialtyp 3B. Grundvattenytan är mätt i skruvprovtagningshål och i borrpunkt 2 och 8 var det torrt, i borrpunkt 6 låg vattenytan på 0,8 meters djup under markytan. Ett grundvattenrör har installerats vid borrpunkt 6, med spetsen i det underliggande lagret med friktionsjord. Vid installationstillfället låg grundvattnet i det underliggande friktionslagret i nivå med markytan. Vid en senare mätning låg grundvattnets nivå på ca 0,6 meter ovan markytan, dvs grundvattnet var artesiskt. Fler mätningar bör dock utföras då grundvattennivån kan variera under året. 3.4 Berg Inom delar av området finns berg i dagen. Berget ligger även ytnära på stora delar av området. Det innebär att bergschakt kan komma att bli nödvändigt. Detta gäller såväl för att bereda tomterna som för eventuell källargrundläggning. I samband med projektering av området bör en utredning utföras av bergets stabilitet vid tomterna på den norra delen av området. Det bör undersökas om det kan finnas problem med blocknedfall och om eventuell förstärkning av berget behövs. 3.5 Stabilitet Området är plant och består till stor del av fastmark. Inga stabilitetsproblem föreligger där det är fastmark. Lokala stabilitetsproblem kan uppkomma vid schaktning och vid stora uppfyllnader. Bergets stabilitet bör undersökas i ett senare skede. 3.6 Sättningar Större delen av området består av fast jord med små jorddjup och här förväntas inga sättningar uppstå. Vid området omkring borrhål 6 ökar jorddjupet men sonderingskurvan tyder på att det är en relativt fast lera. Lätta byggnader som grundläggs på platta på mark förväntas inte få några problem med sättningar. Det kan dock vara lämpligt att utföra en geoteknisk

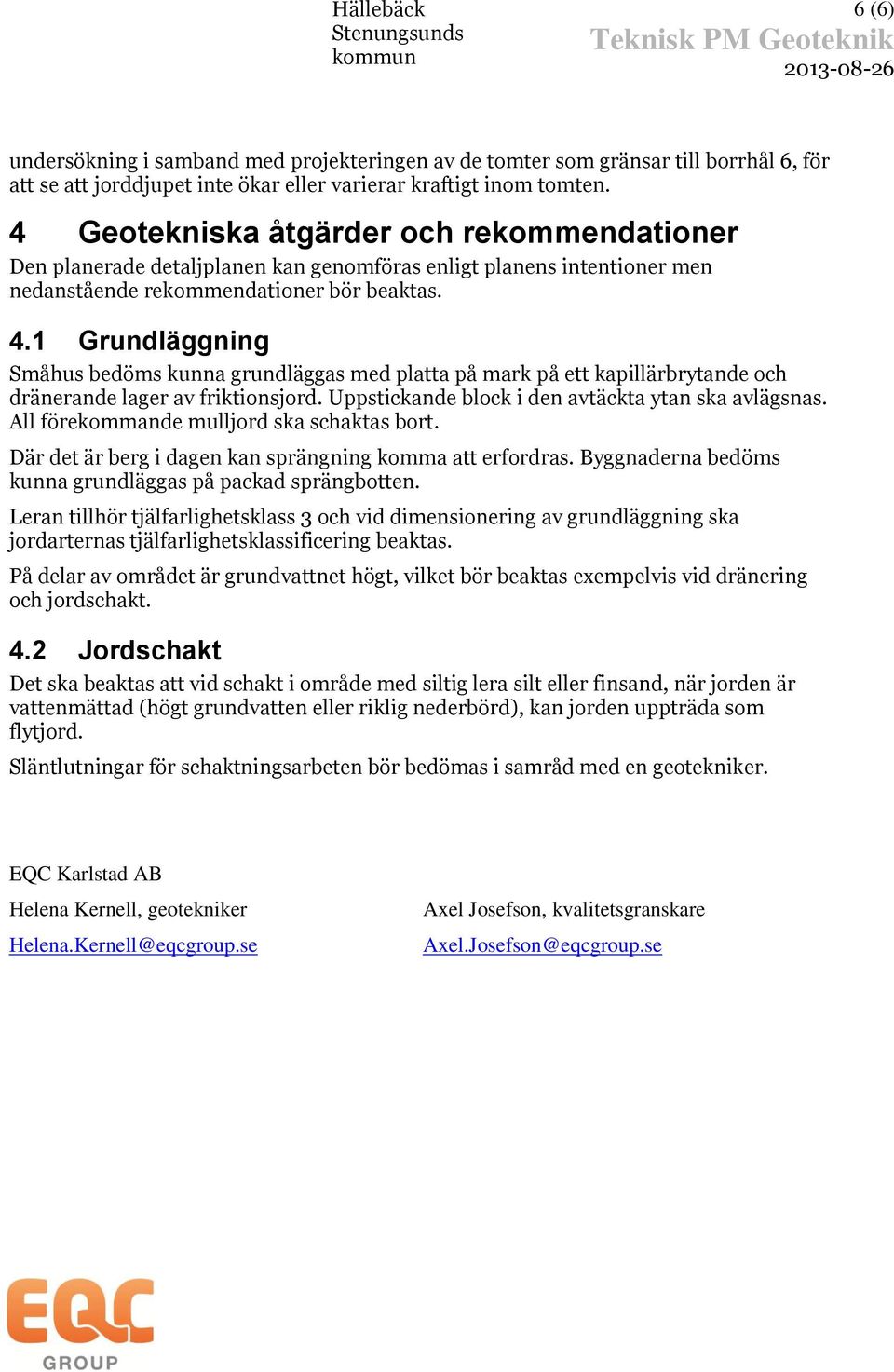

6 6 (6) undersökning i samband med projekteringen av de tomter som gränsar till borrhål 6, för att se att jorddjupet inte ökar eller varierar kraftigt inom tomten. 4 Geotekniska åtgärder och rekommendationer Den planerade detaljplanen kan genomföras enligt planens intentioner men nedanstående rekommendationer bör beaktas. 4.1 Grundläggning Småhus bedöms kunna grundläggas med platta på mark på ett kapillärbrytande och dränerande lager av friktionsjord. Uppstickande block i den avtäckta ytan ska avlägsnas. All förekommande mulljord ska schaktas bort. Där det är berg i dagen kan sprängning komma att erfordras. Byggnaderna bedöms kunna grundläggas på packad sprängbotten. Leran tillhör tjälfarlighetsklass 3 och vid dimensionering av grundläggning ska jordarternas tjälfarlighetsklassificering beaktas. På delar av området är grundvattnet högt, vilket bör beaktas exempelvis vid dränering och jordschakt. 4.2 Jordschakt Det ska beaktas att vid schakt i område med siltig lera silt eller finsand, när jorden är vattenmättad (högt grundvatten eller riklig nederbörd), kan jorden uppträda som flytjord. Släntlutningar för schaktningsarbeten bör bedömas i samråd med en geotekniker. EQC Karlstad AB Helena Kernell, geotekniker Helena.Kernell@eqcgroup.se Axel Josefson, kvalitetsgranskare Axel.Josefson@eqcgroup.se
