PM GEOTEKNIK. Hallegårdsvägen Partille PARTILLE KOMMUN PM GEOTEKNIK FÖR DETALJPLAN UPPDRAGSNUMMER FÖRHANDSKOPIA

Transkript

1 PARTILLE KOMMUN Hallegårdsvägen Partille UPPDRAGSNUMMER FÖR DETALJPLAN SWECO CIVIL GÖTEBORG GEOTEKNIK

2

3 Innehållsförteckning 1 Uppdrag 2 2 Geotekniska fältundersökningar 3 3 Geoteknisk översikt Topografi och områdesbeskrivning Geotekniska förhållanden 3 4 Geotekniska säkerhetsfrågor 6 5 Grundläggning 6 6 Rekommendationer för detaljplan 6 1(6)

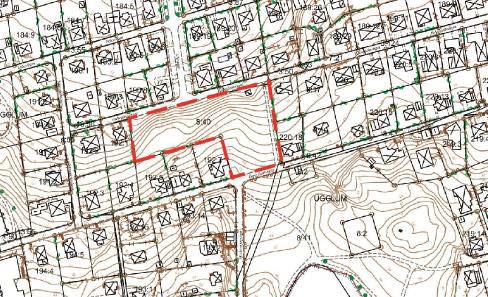

4 1 Uppdrag På uppdrag av Samhällsbyggnadskontoret, Partille kommun, har Sweco Civil utfört en översiktlig geoteknisk utredning som underlag för bedömning av geotekniska säkerhetsfrågor (stabilitet) samt för översiktlig bedömning av grundläggningsförhållanden inför detaljplan av nya bostäder. Figur 1 Röd markering visar områdets ungefärliga läge Eniro Planområdet ligger mellan Hallegårdsvägen och Östra Fjällvägen. Syftet med utredningen är att ur geoteknisk aspekt undersöka lämpligheten av att bebygga fastigheten med ett eller flera flerfamiljshus. 2(6) Figur 2 Föreslaget detaljplanområde Partille kommun

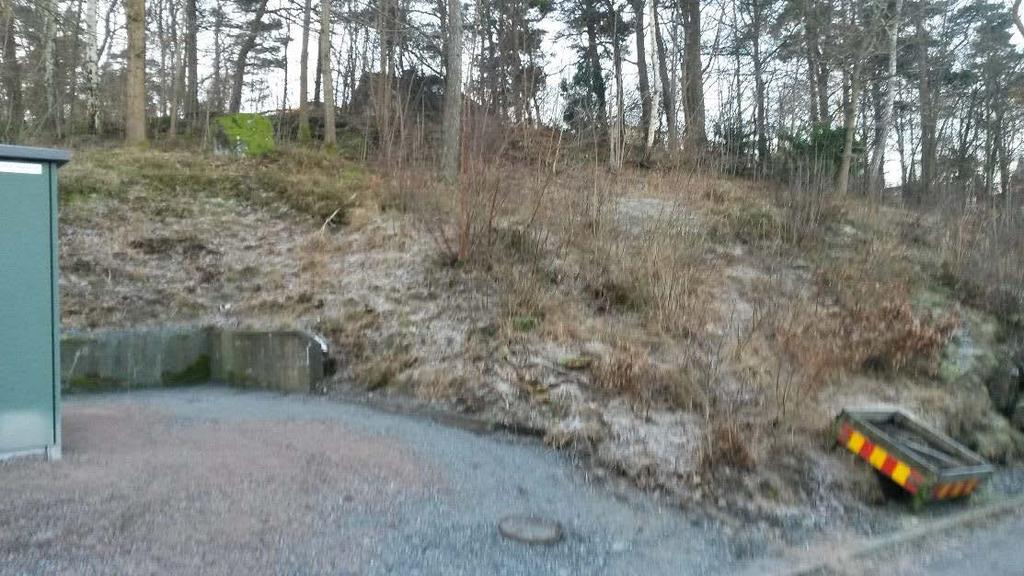

5 2 Geotekniska fältundersökningar Inga geotekniska fältundersökningar har utförts. En okulär besiktning av området har utförts Geoteknisk översikt 3.1 Topografi och områdesbeskrivning Det aktuella området är beläget på ett höjdparti norr om Hallegårdsvägen i Sävedalen, Partille. Inom det aktuella området är höjdskillnaden ca 15 m meter och sluttar åt norr. Lutningen är som störst, ca 1:3, i den västra delen av området. Marknivån är ca +41 i den sydvästra delen av området och ca vid Hallegårdsvägen /Allévägen. Området utgörs av ett grönområde bevuxet med gräs, buskage, sly m m och relativt glest med träd. I den nordöstra delen finns en befintlig transformatorstation med omgivande asfaltyta. Kringliggande bebyggelse utgörs av villor. Foto 1. Vy över området från öster 3.2 Geotekniska förhållanden Området utgörs av ett fastmarksparti. Enligt SGU;s jordartskarta utgörs området av berg i dagen eller berg med tunt moräntäcke, se Figur 3. I sydost finns ett mindre område med svallsediment, grus. 3(6)

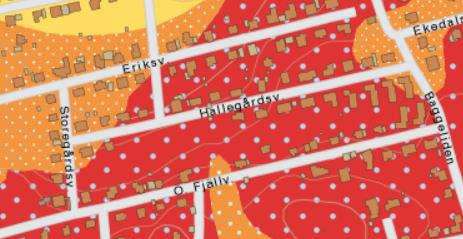

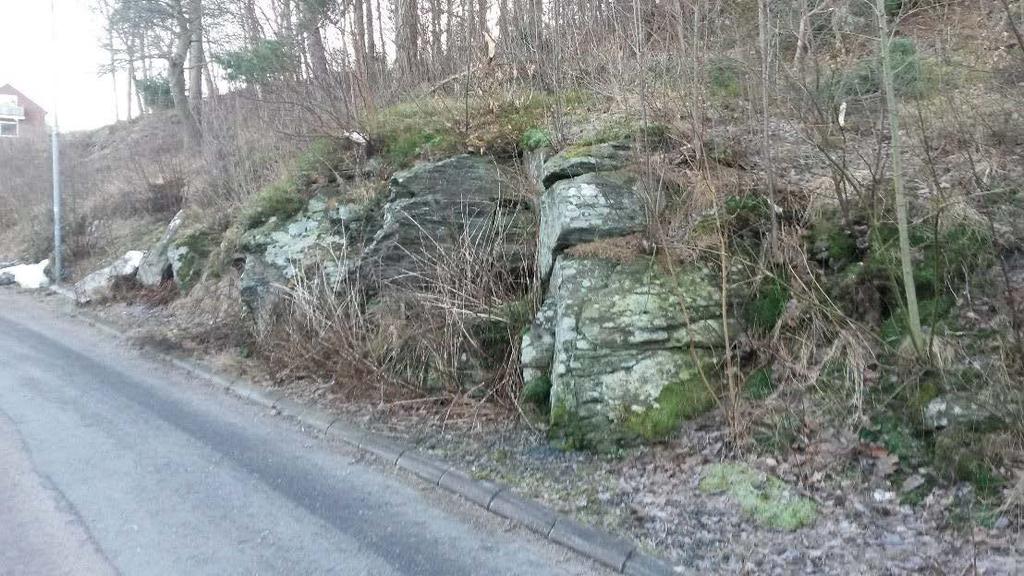

6 Figur 3. Jordartskarta över aktuellt område (svart markering). Rött med blå markeringar= berg med tunt moräntäcke, orange med vita markeringar= svallsediment, grus Källa: SGUs kartgenerator ( En okulär besiktning har utförts av området. Utmed Hallegårdsvägen finns flera bergskärningar, se Foto 2. Foto 2. Bergskärning utmed Hallegårdsvägen Blottat berg finns på flera delar av höjdpartiet. I övrigt förekommer främst ytligt mylla underlagrat av friktionsjord med inslag av sten och block. Djup till fast botten av friktionsjord eller berg är inte undersökt. Mindre sten och block förekommer ytligt i de flackare delarna av slänten. Dessa bedöms idag vara stabila. 4(6)

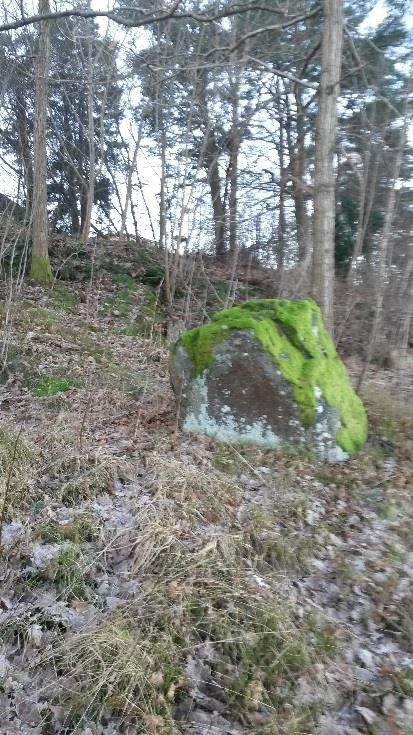

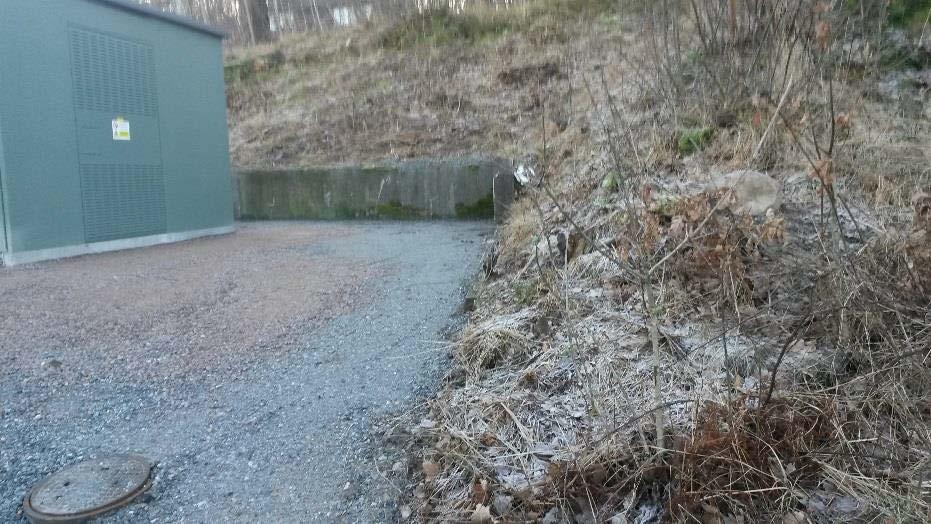

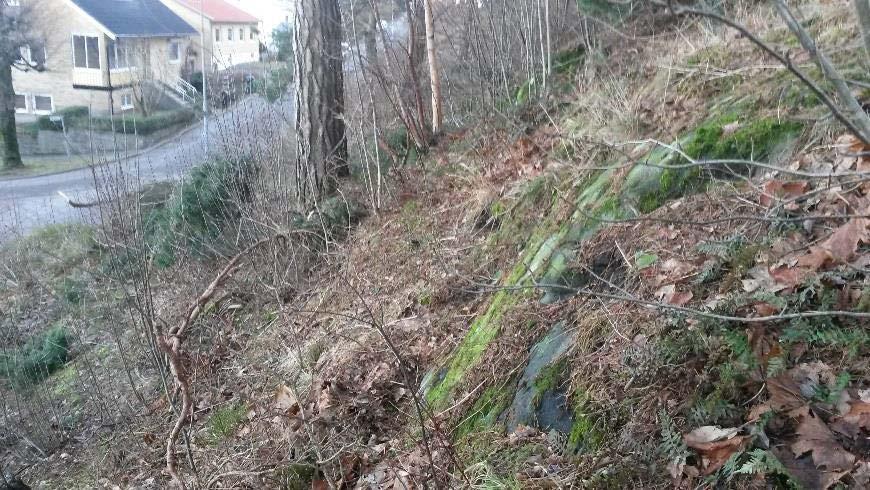

7 Foto 3. Stabilt block i östra delen av området. I bakgrunden berg i dagen framför befintlig villabebyggelse utmed Östra Fjällvägen Foto 4 Blottat berg i väster. Vy mot Hallegårdsvägen Längst i öster, i anslutning till transformatorstationen, finns inget synligt berg. Ytligt bedöms jorden under mylla utgöras av friktionsjord. Större jorddjup bedöms inte vara troligt m h t att berg i dagen förekommer i nära anslutning till ytan men är inte undersökt. Foto 5. Jordskärning vid transformatorstation. 5(6)

8 4 Geotekniska säkerhetsfrågor Inga branta bergspartier förekommer och de block som finns bedöms idag vara stabila. Ingen risk för bergras eller blocknedfall bedöms föreligga. Då marken utgörs av fastmark eller friktionsjord i slänter där släntlutning är mindre än 1:5 bedöms ingen risk för ras i jord föreligga. 5 Grundläggning Byggnader rekommenderas att grundläggas med platta/plintar direkt i mark efter urschaktning av organiskt material och övrig jord. Jordmäktigheterna bedöms till största delen vara måttliga eller ringa inom området och bergschakt erfordras. Grundläggningen ska ske på packad fyllnad av krossmaterial och packad sprängbotten. Den exakta utformningen av grundläggningen projekteras i samband med detaljprojekteringen. Vid detaljprojektering och bygglov rekommenderas att en bergteknisk utredning utförs för att säkerställa bergkvalite och lämplig bergschakt. Geoteknisk undersökning av djup till berg ska även klarläggas. Vid bergschakt ska rensning ske av förekommande block. Efter bergschakt utförs bergrensning av schaktväggar. Därefter tillkallas bergsakkunnig för att bedöma eventuellt behov av bergförstärkning såsom t ex bultning. 6 Rekommendationer för detaljplan Det krävs ur geoteknisk säkerhetssynpunkt, med hänsyn till geotekniska och bergtekniska säkerhetsrisker (stabilitet), inte några planbestämmelser. I samband med bygglov och detaljprojektering ska kompletterande undersökningar utföras för att utreda grundläggnings- och bergförutsättningar samt bergläge utifrån exakt husplacering samt behov av riskanalys m m för bergschakt. Sweco Civil AB Geoteknik Göteborg Carina Hultén 6(6)
