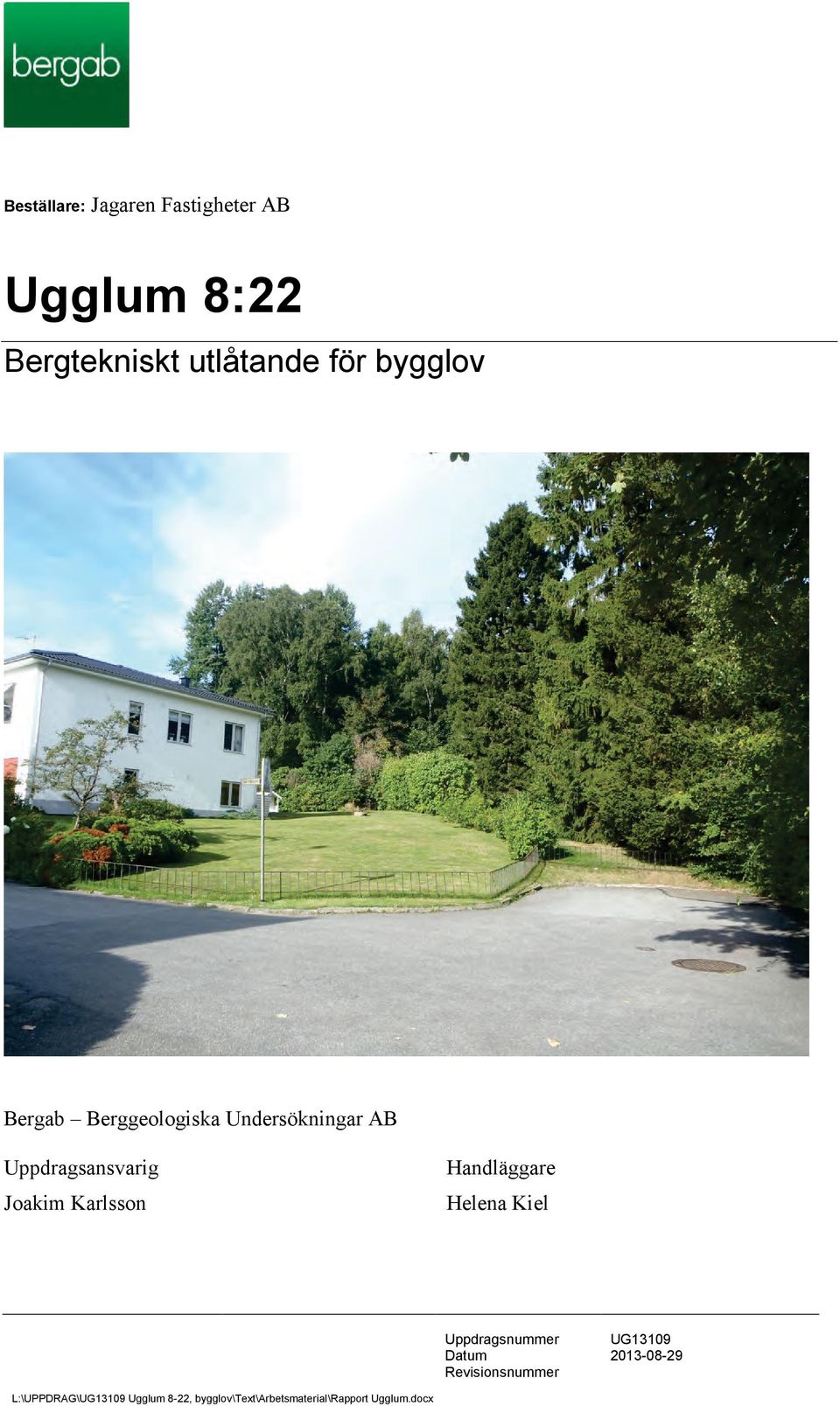

1 Beställare: Jagaren Fastigheter AB Ugglum 8:22 för bygglov Bergab Berggeologiska Undersökningar AB Uppdragsansvarig Joakim Karlsson Handläggare Helena Kiel

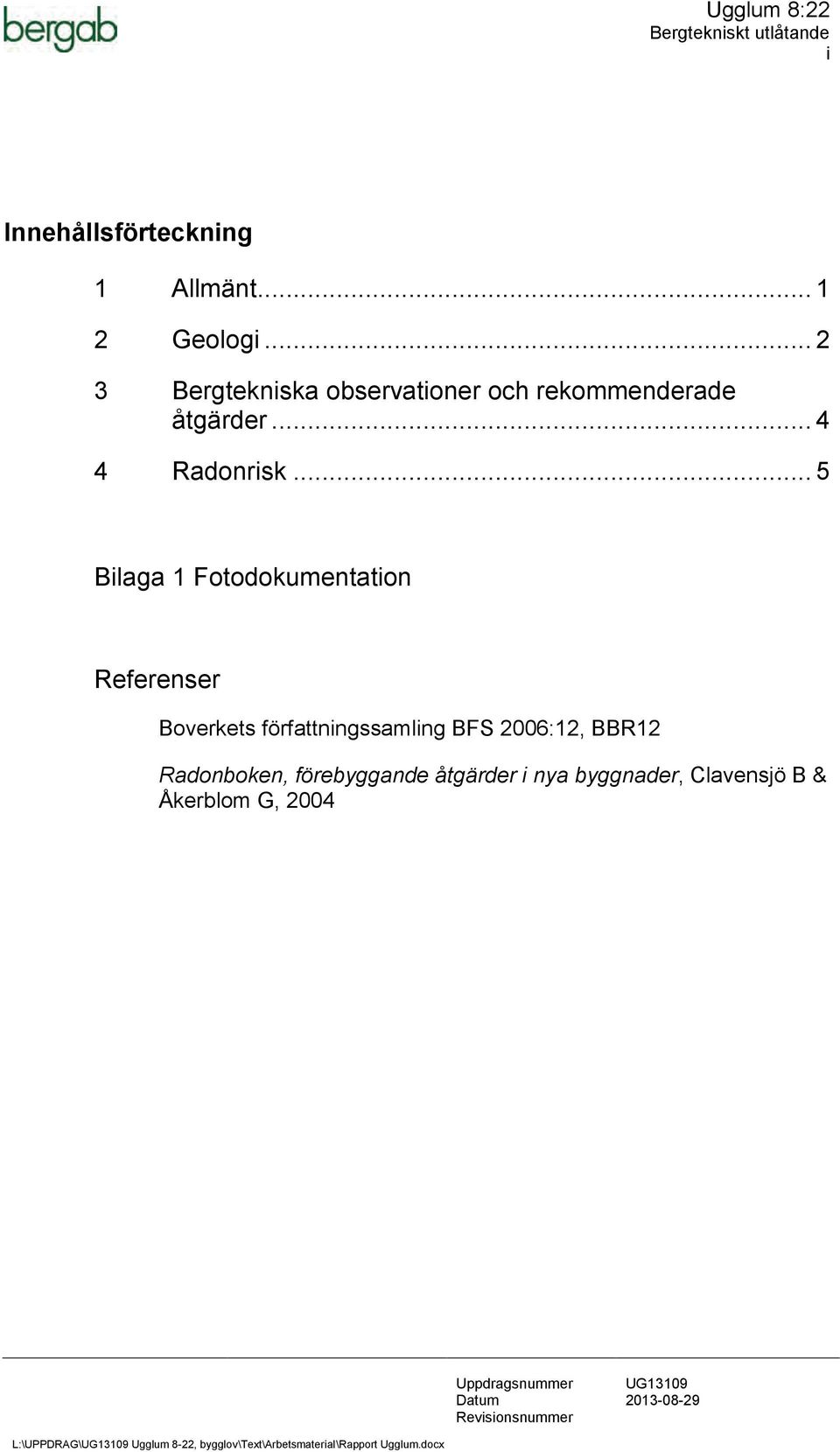

2 i Innehållsförteckning 1 Allmänt Geologi Bergtekniska observationer och rekommenderade åtgärder Radonrisk... 5 Bilaga 1 Fotodokumentation Referenser Boverkets författningssamling BFS 2006:12, BBR12 Radonboken, förebyggande åtgärder i nya byggnader, Clavensjö B & Åkerblom G, 2004

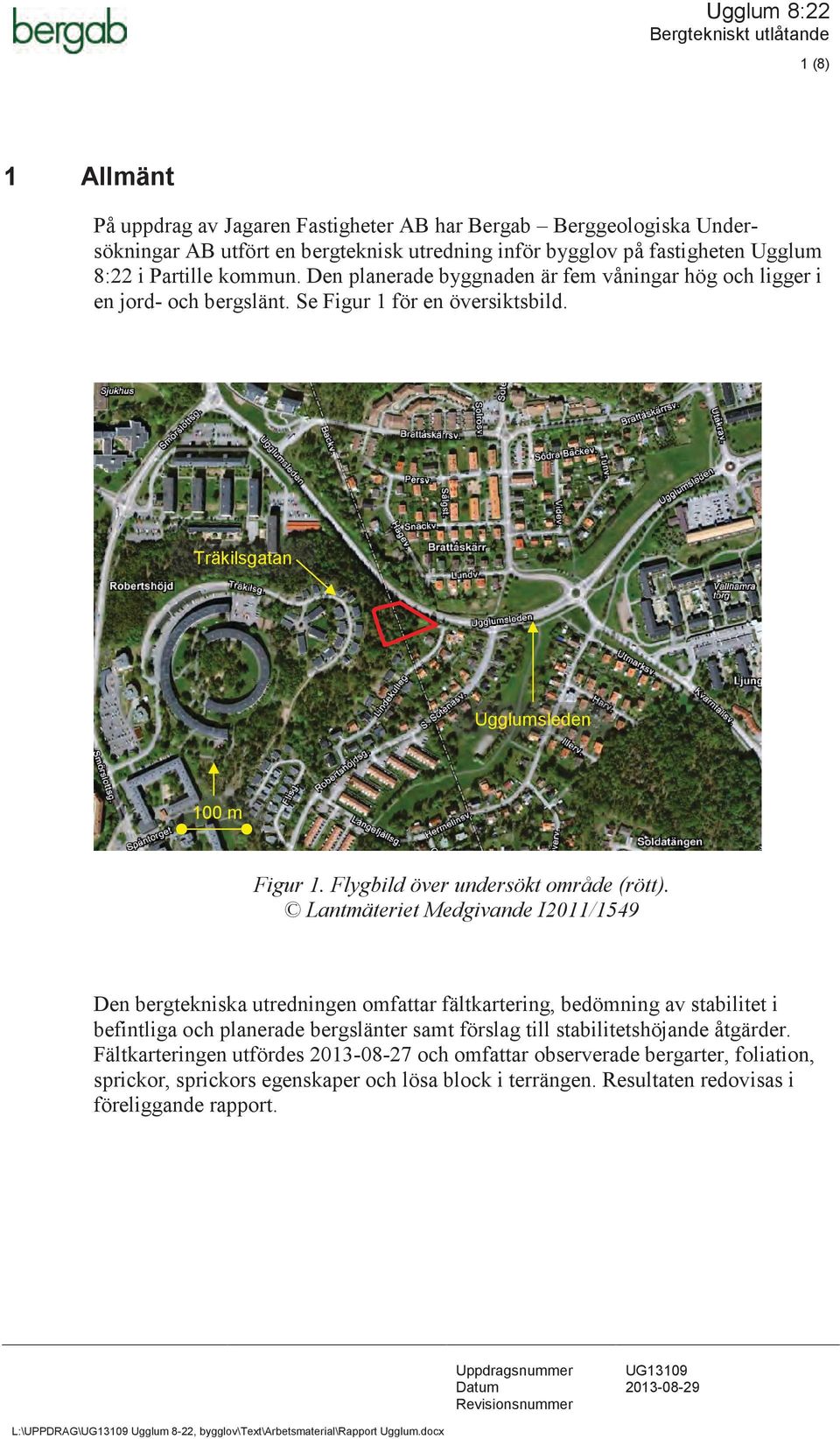

3 1 (8) 1 Allmänt På uppdrag av Jagaren Fastigheter AB har Bergab Berggeologiska Undersökningar AB utfört en bergteknisk utredning inför bygglov på fastigheten Ugglum 8:22 i Partille kommun. Den planerade byggnaden är fem våningar hög och ligger i en jord- och bergslänt. Se Figur 1 för en översiktsbild. Träkilsgatan Ugglumsleden 100 m Figur 1. Flygbild över undersökt område (rött). Lantmäteriet Medgivande I2011/1549 Den bergtekniska utredningen omfattar fältkartering, bedömning av stabilitet i befintliga och planerade bergslänter samt förslag till stabilitetshöjande åtgärder. Fältkarteringen utfördes och omfattar observerade bergarter, foliation, sprickor, sprickors egenskaper och lösa block i terrängen. Resultaten redovisas i föreliggande rapport.

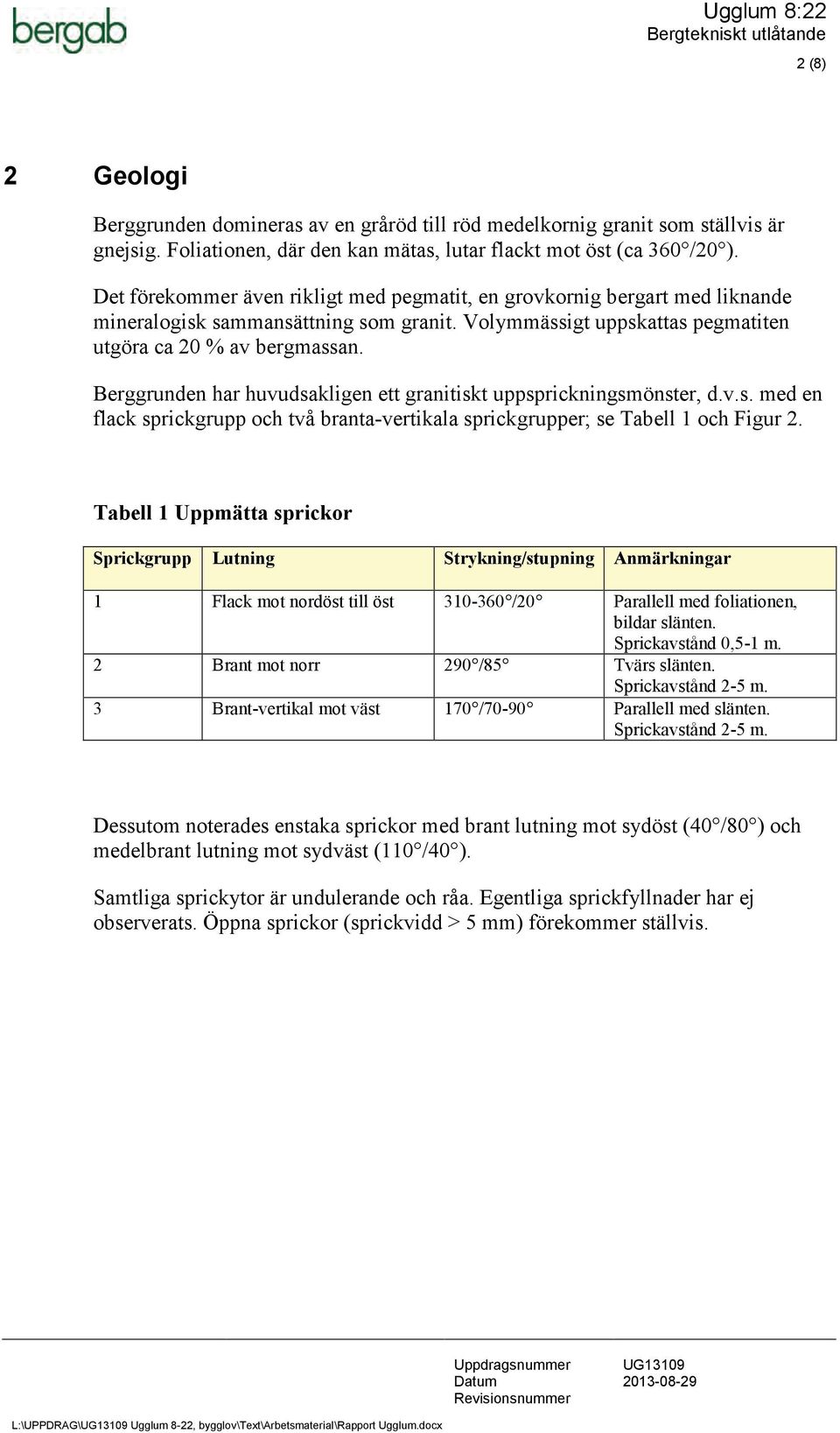

4 2 (8) 2 Geologi Berggrunden domineras av en gråröd till röd medelkornig granit som ställvis är gnejsig. Foliationen, där den kan mätas, lutar flackt mot öst (ca 360 /20 ). Det förekommer även rikligt med pegmatit, en grovkornig bergart med liknande mineralogisk sammansättning som granit. Volymmässigt uppskattas pegmatiten utgöra ca 20 % av bergmassan. Berggrunden har huvudsakligen ett granitiskt uppsprickningsmönster, d.v.s. med en flack sprickgrupp och två branta-vertikala sprickgrupper;; se Tabell 1 och Figur 2. Tabell 1 Uppmätta sprickor Sprickgrupp Lutning Strykning/stupning Anmärkningar 1 Flack mot nordöst till öst /20 Parallell med foliationen, bildar slänten. Sprickavstånd 0,5-1 m. 2 Brant mot norr 290 /85 Tvärs slänten. Sprickavstånd 2-5 m. 3 Brant-vertikal mot väst 170 /70-90 Parallell med slänten. Sprickavstånd 2-5 m. Dessutom noterades enstaka sprickor med brant lutning mot sydöst (40 /80 ) och medelbrant lutning mot sydväst (110 /40 ). Samtliga sprickytor är undulerande och råa. Egentliga sprickfyllnader har ej observerats. Öppna sprickor (sprickvidd > 5 mm) förekommer ställvis.

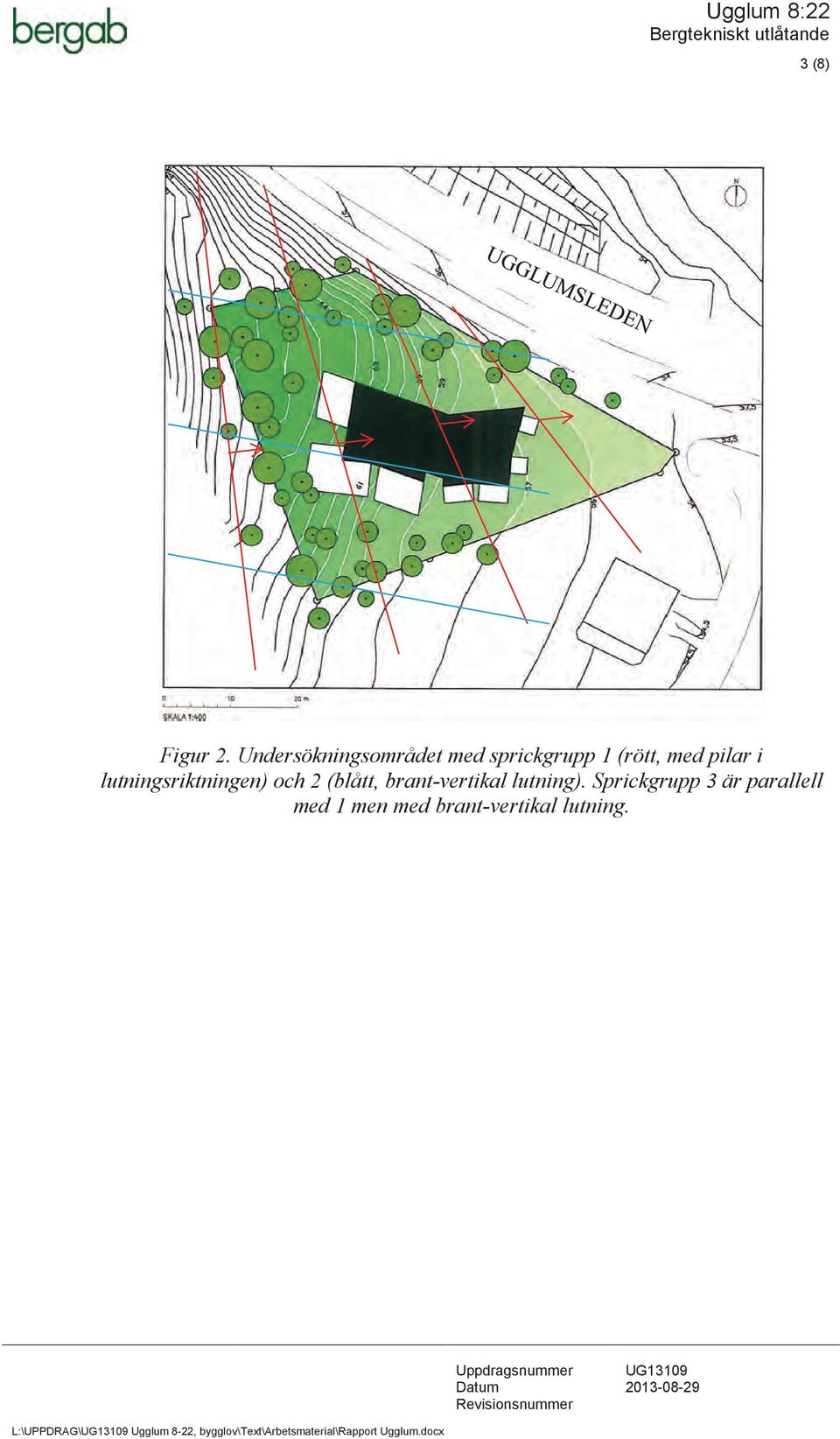

5 3 (8) Figur 2. Undersökningsområdet med sprickgrupp 1 (rött, med pilar i lutningsriktningen) och 2 (blått, brant-vertikal lutning). Sprickgrupp 3 är parallell med 1 men med brant-vertikal lutning.

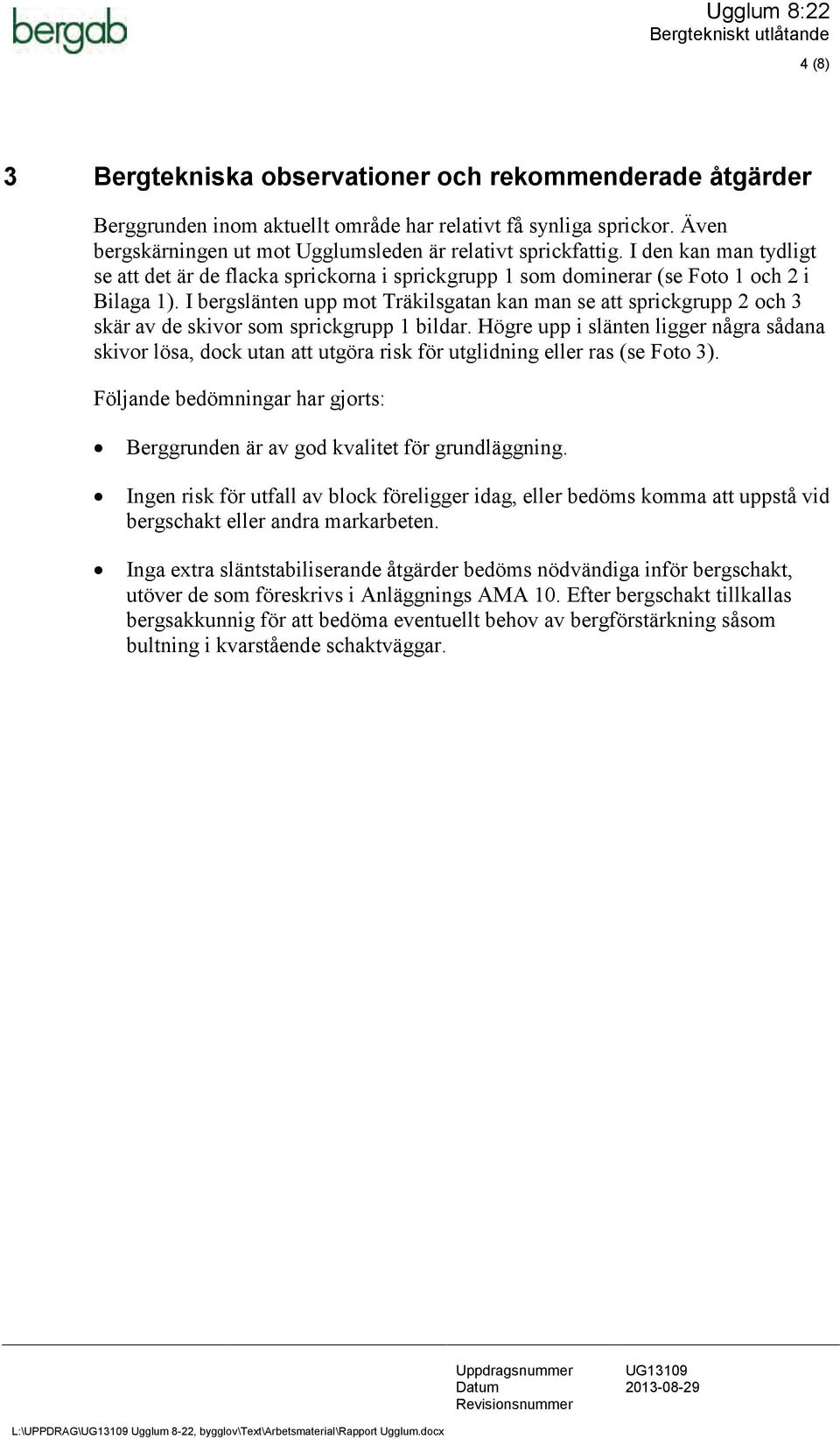

6 4 (8) 3 Bergtekniska observationer och rekommenderade åtgärder Berggrunden inom aktuellt område har relativt få synliga sprickor. Även bergskärningen ut mot Ugglumsleden är relativt sprickfattig. I den kan man tydligt se att det är de flacka sprickorna i sprickgrupp 1 som dominerar (se Foto 1 och 2 i Bilaga 1). I bergslänten upp mot Träkilsgatan kan man se att sprickgrupp 2 och 3 skär av de skivor som sprickgrupp 1 bildar. Högre upp i slänten ligger några sådana skivor lösa, dock utan att utgöra risk för utglidning eller ras (se Foto 3). Följande bedömningar har gjorts: Berggrunden är av god kvalitet för grundläggning. Ingen risk för utfall av block föreligger idag, eller bedöms komma att uppstå vid bergschakt eller andra markarbeten. Inga extra släntstabiliserande åtgärder bedöms nödvändiga inför bergschakt, utöver de som föreskrivs i Anläggnings AMA 10. Efter bergschakt tillkallas bergsakkunnig för att bedöma eventuellt behov av bergförstärkning såsom bultning i kvarstående schaktväggar.

7 5 (8) 4 Radonrisk Radon bildas genom sönderfall av grundämnet uran, som finns naturligt i svensk berggrund. Uran och andra radioaktiva grundämnen kan påvisas genom mätning av gammastrålning. Boverket föreskriver olika grundkonstruktioner beroende på nivåer av radonavgång från marken: radonskyddande (lägre nivåer) eller radonsäker (höga nivåer). Se BFS 2006:12 och (Clavensjö B & Åkerblom G, 2004) för gränsvärden och grundkonstruktioner. Höga nivåer av gammastrålning har uppmätts i närliggande områden som har likartad berggrund som den i aktuellt undersökningsområde. Vid utökad undersökning i dessa närliggande områden konstaterades även berggrundens uranhalt vara hög. Det rekommenderas att undersökning av gammastrålningsnivåer från berggrunden utförs i det aktuella undersökningsområdet. I avvaktan på resultat från denna undersökning planeras grundkonstruktionen i byggnaden utföras radonsäker. för Bergab - Berggeologiska Undersökningar AB Helena Kiel

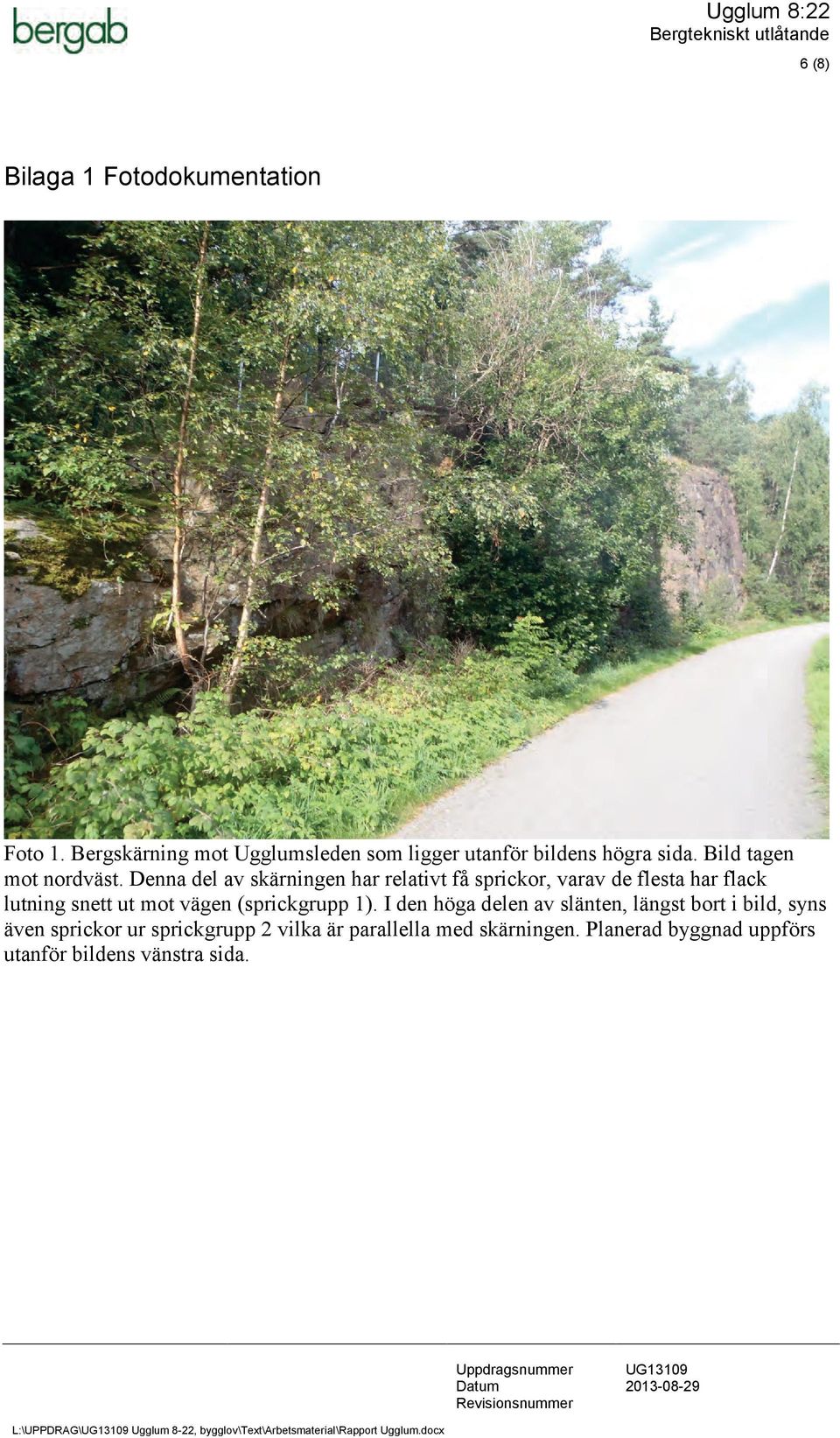

8 6 (8) Bilaga 1 Fotodokumentation Foto 1. Bergskärning mot Ugglumsleden som ligger utanför bildens högra sida. Bild tagen mot nordväst. Denna del av skärningen har relativt få sprickor, varav de flesta har flack lutning snett ut mot vägen (sprickgrupp 1). I den höga delen av slänten, längst bort i bild, syns även sprickor ur sprickgrupp 2 vilka är parallella med skärningen. Planerad byggnad uppförs utanför bildens vänstra sida.

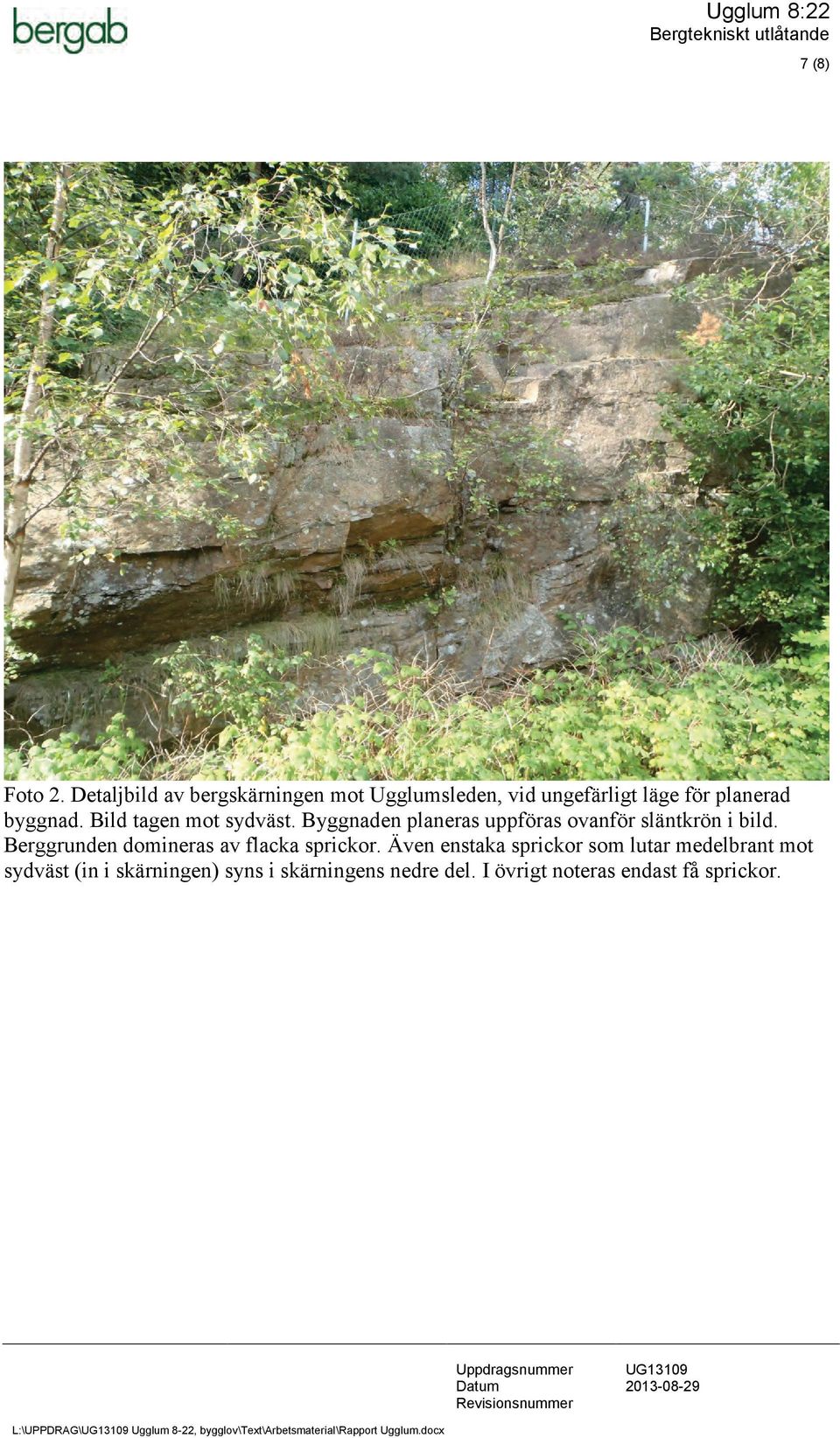

9 7 (8) Foto 2. Detaljbild av bergskärningen mot Ugglumsleden, vid ungefärligt läge för planerad byggnad. Bild tagen mot sydväst. Byggnaden planeras uppföras ovanför släntkrön i bild. Berggrunden domineras av flacka sprickor. Även enstaka sprickor som lutar medelbrant mot sydväst (in i skärningen) syns i skärningens nedre del. I övrigt noteras endast få sprickor.

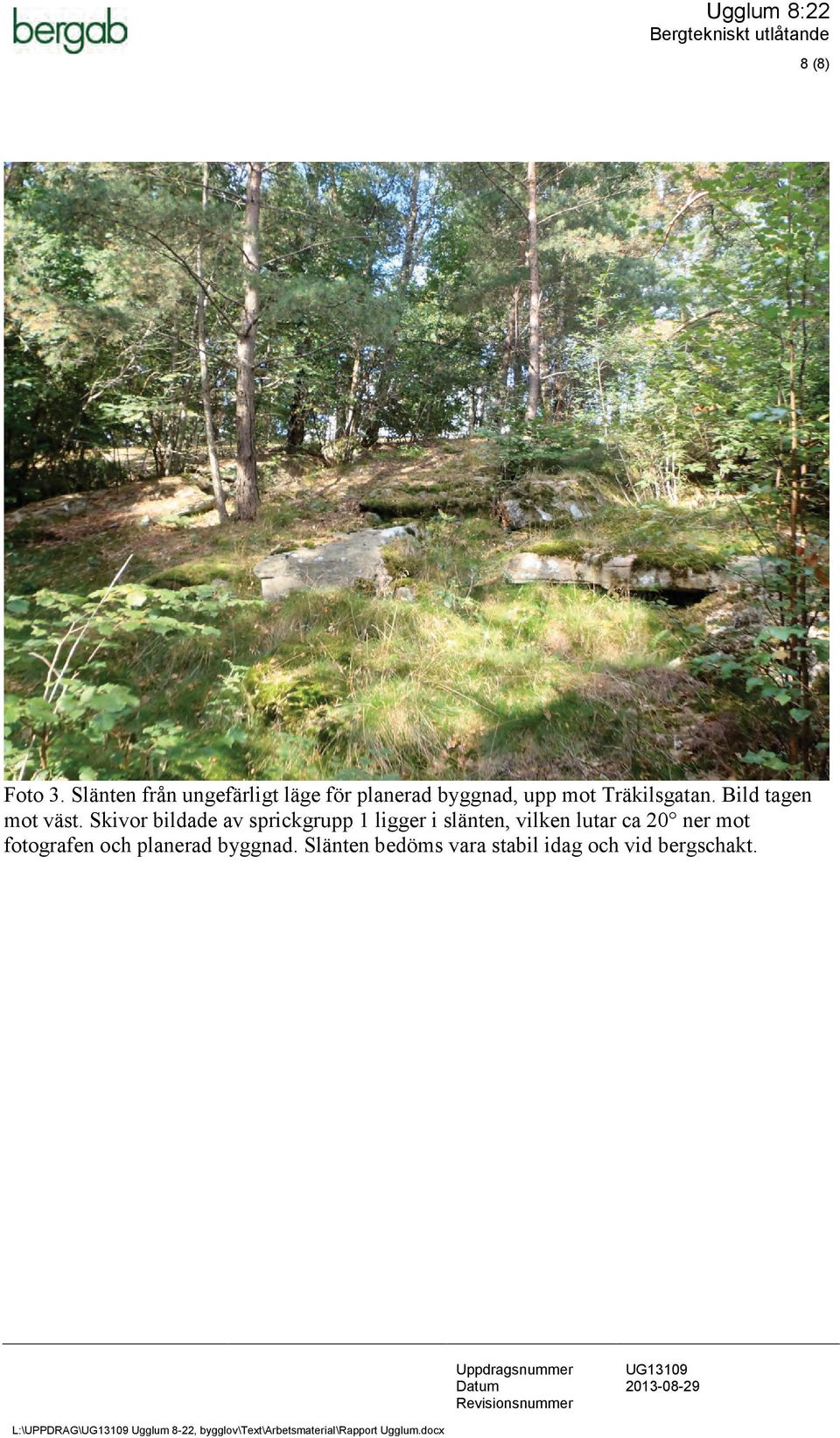

10 8 (8) Foto 3. Slänten från ungefärligt läge för planerad byggnad, upp mot Träkilsgatan. Bild tagen mot väst. Skivor bildade av sprickgrupp 1 ligger i slänten, vilken lutar ca 20 ner mot fotografen och planerad byggnad. Slänten bedöms vara stabil idag och vid bergschakt.
