3 i

4 Innehållsförteckning 1. Bakgrund och syfte Områdesbeskrivning Delområde A Delområde B Delområde C Delområde D Delområde E Bedömning... 7 Figurer Figur 1 Områdesindelning (A-E) med beteckningar, skala 1: Figur 2 Rasade block ovanför stenmuren i delområde A Figur 3 Skivigt block i slänten ovanför fastighet 68: Figur 4 Södra delen av område B med lösa block och vegetation Figur 5 Bultning troligen utförd år 1969 samt nätning av okänd ålder Figur 6 Uppsprucken bergmassa i område D... 6 Figur 7 Lösa block i område D... 6 Figur 8 Instabilt parti i slänten ovan Långedragsvägen Bilagor Bilaga 1 Förslag till förstärkning av Hinsholmshöjden, Göteborgs Stads Gatukontor, dat ii

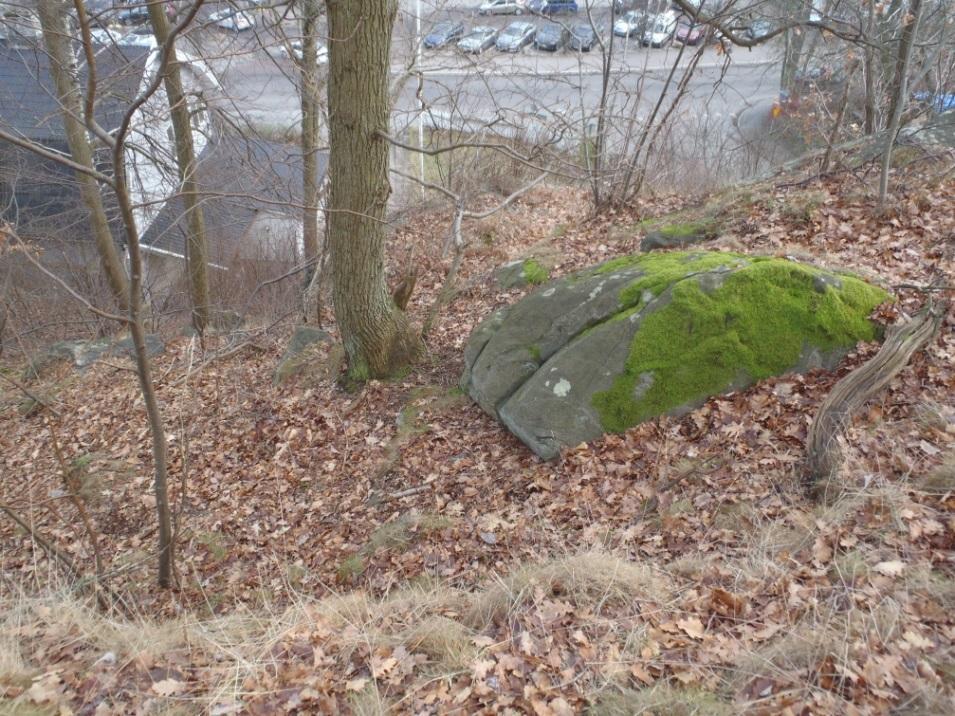

5 Älvsborg 68:5 - Geo-, berg- och markmiljöutredning för detaljplan 1. Bakgrund och syfte I syfte att klarlägga de bergtekniska förutsättningarna för bergschakt och nybyggnation inom fastigheten Flaggstyrmannen 68:5 har en översiktlig inspektion av berggrunden samt risk för ras utförts. Inspektionen ligger till grund för att utreda omgivningspåverkan som inkluderar angränsande mark utanför planområdet samt eventuella befintliga undermarksanläggningar. I de olika alternativ som presenteras i volymstudien utgår denna utredning från Käringberget, alternativ Områdesbeskrivning Fastigheten är belägen vid foten av sydöstra delen av Hinsholmshöjden, korsningen Långedragsvägen/Göta Älvsgatan mitt emot Käringbergets köpcentra. Höjden utgörs av en bergplint med branta sluttningar och en största höjd av ca. 40 m.ö.h. Berggrunden består av en ögonförande granit-granodiorit. Terrängen är varierande med berg i dagen, block och vegetation i form av träd, buskar och sly. Inspektionen gjordes från marknivå samt gående upp i slänt till ca 40 m.ö.h. Vid inspektionen noterades berggrundens sammansättning, dess uppspruckenhet och partier där risk för ras föreligger. Inspektionen har indelats i fem delområden. Områden som inspekterats redovisas i Figur 1. 1 av 10

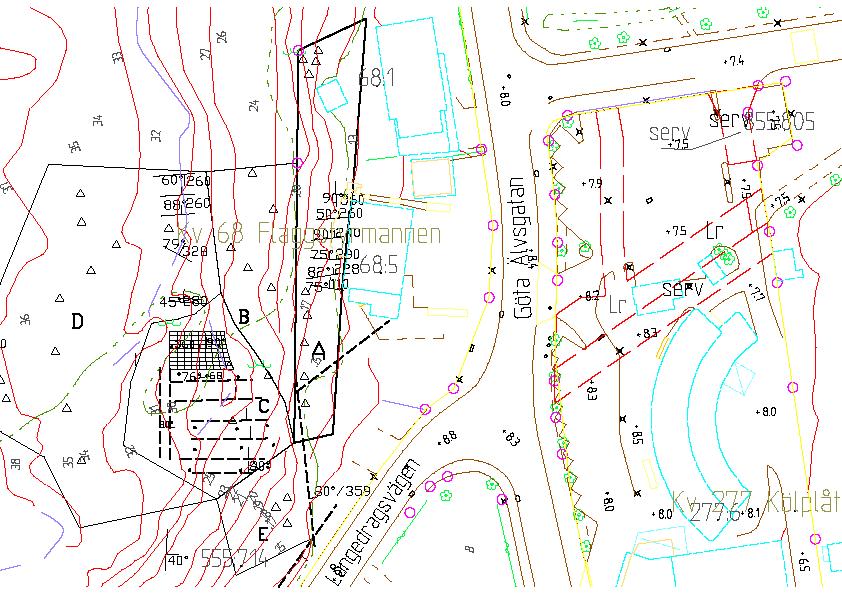

6 Figur 1 Områdesindelning (A-E) med beteckningar, skala ca 1:200 2 av 10

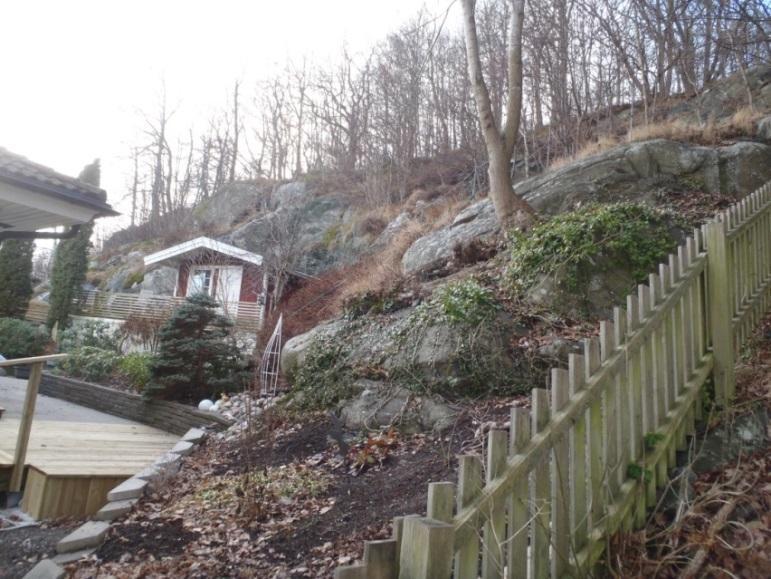

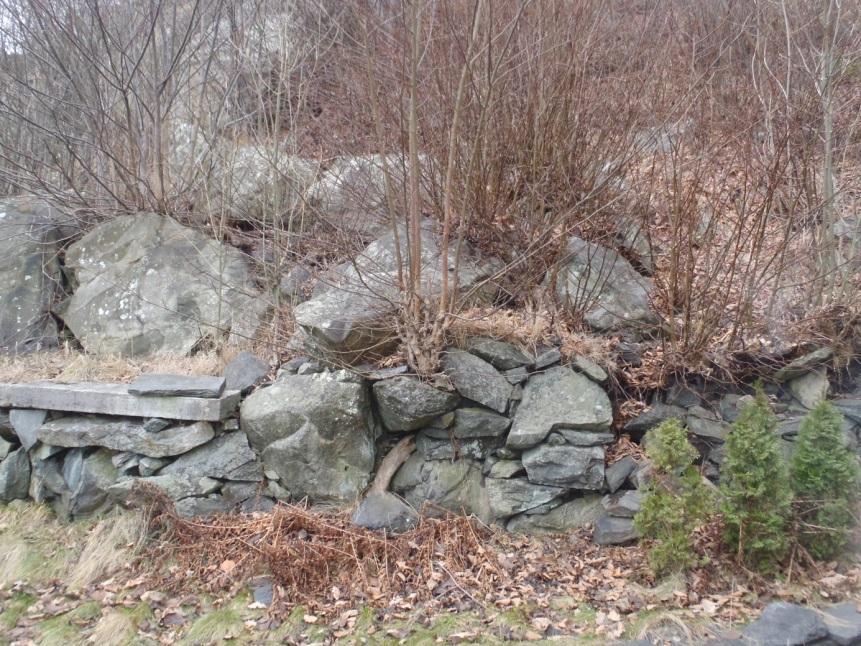

7 2.1 Delområde A Bergslänten (baksidan av befintligt hus) består av uppsprucket berg med tydliga branta sprickplan i nordlig och nordostlig riktning. Ett regelbundet förekommande sprickplan med strykning 228 NÖ och stupning 82 N utbildar tillsammans med övriga sporadiska sprickor en storblockighet. Lösa bergblock återfinns vid släntfoten ovan befintlig stenmur (Figur 2). Ett markerat slag utbildar branten strax bakom befintligt hus. Figur 2 Rasade block ovanför stenmuren i delområde A. I den norra delen av område A återfinns ett skivigt bergblock i slänten ovanför närliggande fastighet 68:1 (Figur 3) Figur 3 Skivigt block i slänten ovanför fastighet 68:1. 3 av 10

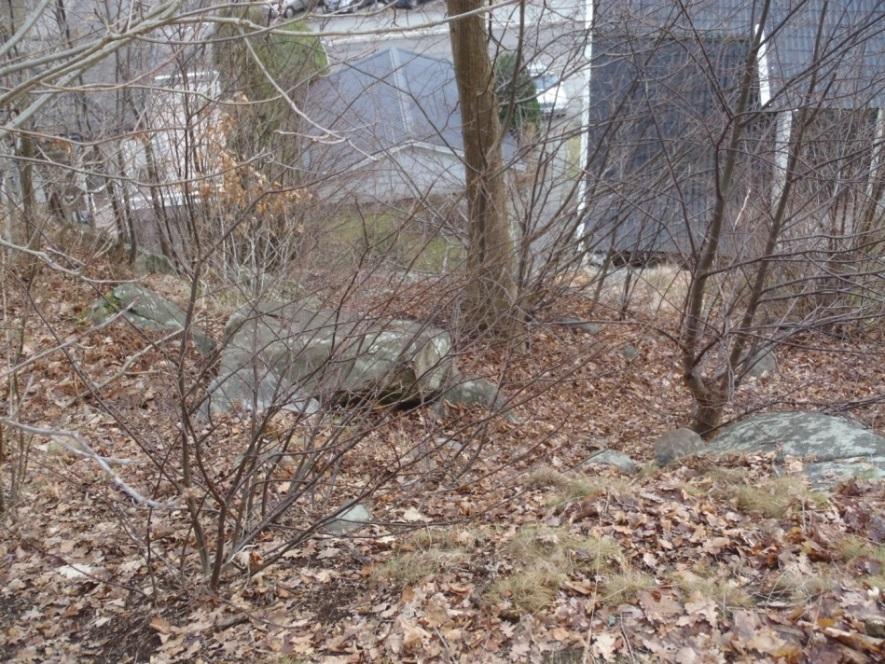

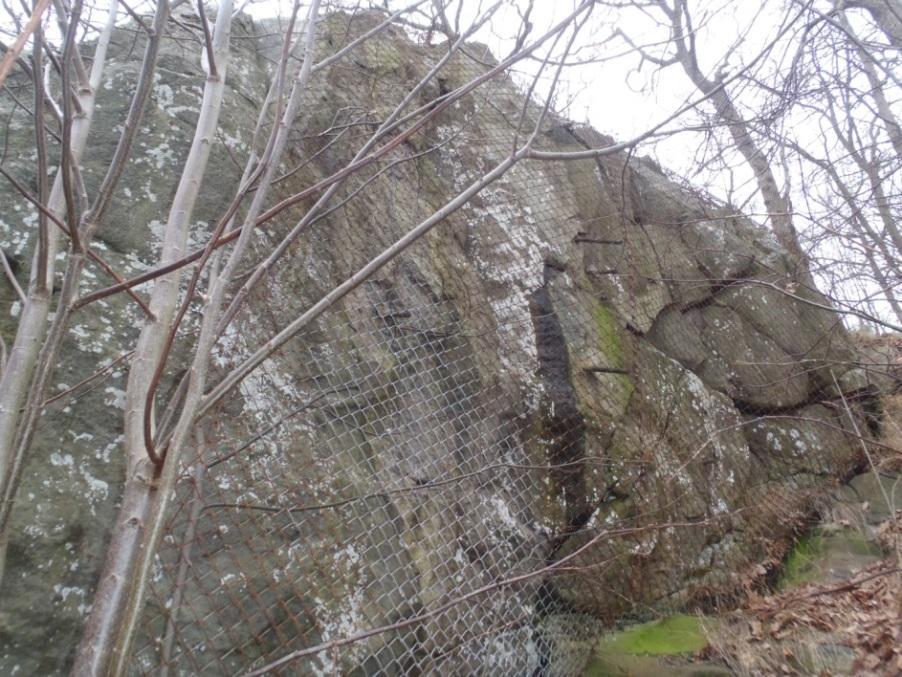

8 2.2 Delområde B I södra delen sluttar berget brant åt öst. Slänten är bevuxen med träd och sly. Lösa block förekommer i slänten (Figur 4). I norra delen är bergslänten mer flack, även här finns en del lösa block, träd och sly. Figur 4 Södra delen av område B med lösa block och vegetation. 2.3 Delområde C Området utgörs av ett större uppsprucket bergsparti. Slänten har tidigare förstärkts med bultning och nätning (Figur 5). Utförande redovisas i ritning Förslag till förstärkning av Hinsholmshöjden, Göteborgs Stads Gatukontor, dat Vid platsbesöket noterades läckage från ett bulthål och avsaknad av injekteringsbruk samt ett korroderat stängselnät som ej uppfyller något egentligt skydd från eventuellt utfallande block. 4 av 10

9 Figur 5 Bultning troligen utförd år 1969 samt nätning av okänd ålder. 5 av 10

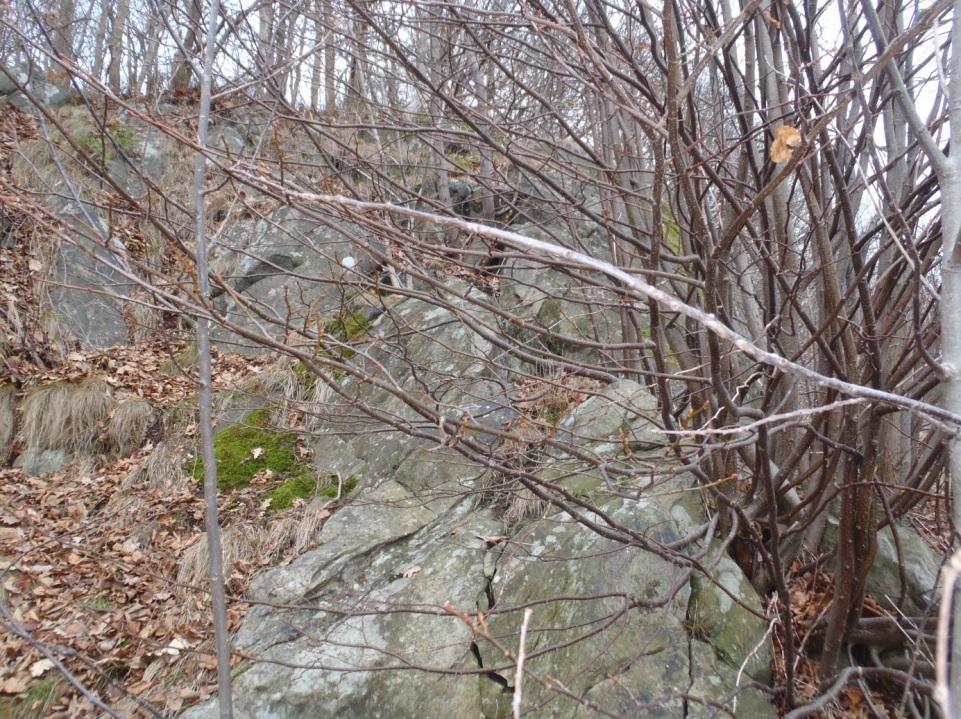

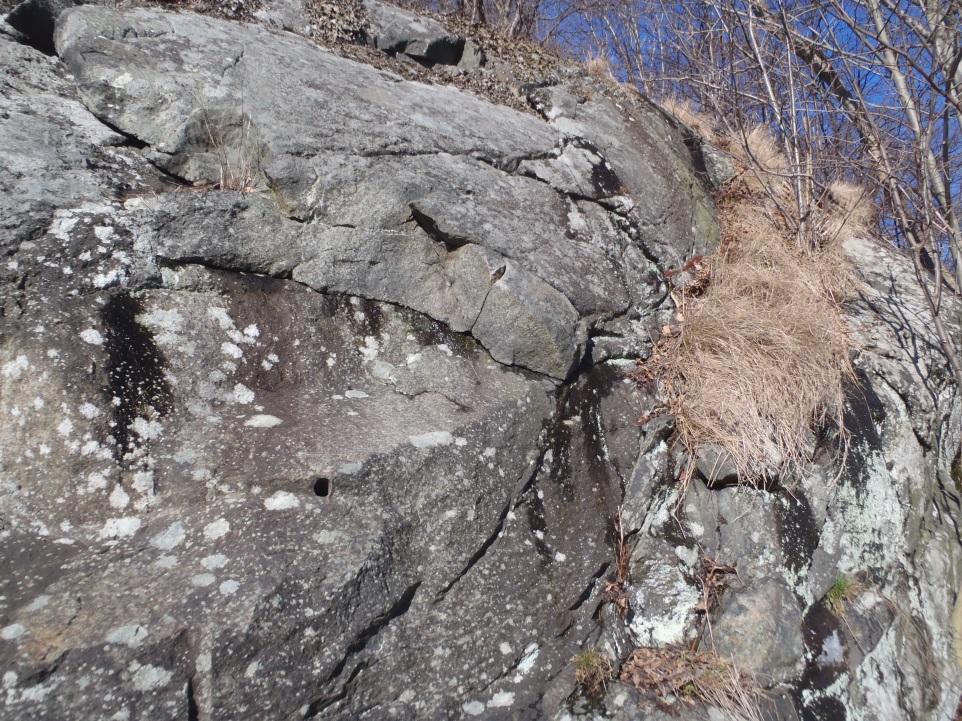

10 2.4 Delområde D Området är allmänt uppsprucket med lösa block och kraftig beväxning av träd och sly (Figur 6). Figur 6 Uppsprucken bergmassa i område D. Figur 7 Lösa block i område D. 6 av 10

11 2.5 Delområde E I delområden E sluttar berget relativt brant åt öst ned mot Långedragsvägen. Slänten är inte lika uppsprucken som övriga delområden och ej heller lika kraftigt bevuxen. Dock återfinns ett parti med lösa block i närhet till vägen (Figur 8). Figur 8 Instabilt parti i slänten ovan Långedragsvägen. 3. Bedömning Inspektionen visar på en kraftigt uppsprucken rasrisk benägen bergmassa med synliga utfall av bergblock längs slänterna. Lösa bergblock återfinns generellt i slänterna och dessa behöver avlägsnas i de brantare delarna ned mot blivande fastighet. I arkivsökningen har en ritning hittats vilken beskriver tidigare förstärkning av ett instabilt parti i delområde C. Dessa förstärkningsåtgärder utfördes troligen år Förstärkning utgörs av bergnät och bult. Rekommendationen är att detta bergparti (figur 5) sprängs ner i samband med schaktning för ny fastighet alternativt förstärks med kompletterande bultning och bergnät. Det instabila bergpartiet i nedre delen av område E mot Långedragsvägen (figur 8) samt det skiviga blocket i delområde A (figur 3) bedöms behöva bergrensas alternativt förstärkas med bult innan schaktarbeten påbörjas. Innan bergschakt påbörjas bedöms blivande släntkrön förförstärkas med bult för att hindra utfall av bergblock under sprängning. Exakt omfattning och utförande kan avgöras först när bergytan har avtäckts. 7 av 10

12 Slutsatsen är att det är möjligt att bergtekniskt bygga enligt förslag i detaljplan. Dock krävs förebyggande åtgärder innan schaktarbeten påbörjas. Den slutliga bergschakten kan komma att behöva förstärkas med bult och eventuellt bergnät för att förhindra bergutfall. Omfattning och utförande bestäms på plats under entreprenaden. Sprängning av bergschakt kommer att behöva utföras med restriktioner avseende salvstorlekar, tider för sprängning och transporter med hänsyn till omkringliggande fastigheter. Riskanalys ska upprättas som mer i detalj beskriver gränsvärden och restriktioner för bergschaktsarbetena. 8 av 10

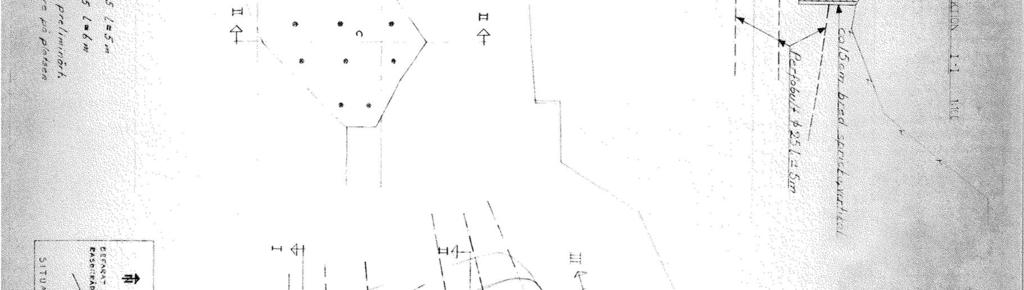

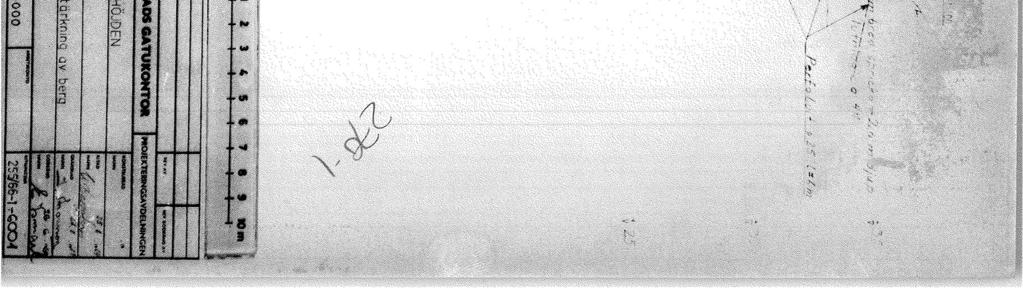

13 Bilagor Bilaga 1 Förslag till förstärkning av Hinsholmshöjden, Göteborgs Stads Gatukontor, dat av 10
