4 1 Uppdraget 1.1 Syfte och omfattning På uppdrag av Lysekils kommun har Geosigma AB utfört en översiktlig bergteknisk undersökning på Sjukhusområdet i Lysekils kommun. Uppdraget omfattar även en översiktlig utredning av grundläggning av byggnad på berg inom planområdet. Syftet med undersökningen är att utreda de bergtekniska förhållandena inom Sjukhusområdet (fastigheterna Slätten 15:7 m.fl.) i Lysekils kommun som underlag för ny detaljplan. De bergtekniska undersökningarna innefattar en sprick- och hällkartering för det rubricerade planområdet. 1.2 Förutsättningar Det har inte funnit något arkivmaterial att tillgå gällande tidigare undersökningar och befintliga byggnader. Det finns endast förlag till planerade om- och nybyggnad av byggnader inom planområdet. 2 Utförda undersökningar En häll- och sprickkartering har utförts inom planområdet med syfte att skapa en översiktlig bild av bergstabilitet förhållandena samt en översiktlig utredning av grundläggning av byggnad på berg. Karteringen genomfördes den 1 juni 2017 av Geosigma AB och 12 lokaler undersöktes med avseende på bergarter och spricksystem. Redovisas i MUR (Geosigma, , Grap 17147). Inmätning av sprickor och strukturers orientering utfördes med en Silvakompass enligt högerhandsregeln och redovisas som strykning/stupning (strike/dip). En översiktlig stabilitetsanalys grundad på uppmätta sprickriktningar med avseende på eventuella framtida bergslänter inom planområdet har utförts. Vid detaljprojektering erfordras därför en platsspecifik bedömning av stabilitet i samband med schaktning utförd av bergsakkunnig. En översiktlig utredning av grundläggning av byggnad på berg har utförts. Vid framtida detaljprojektering av byggnation ska vid grundläggning av byggnad på berg bergsakkunnig utföra en bedömning utifrån de förutsättningar som anges i detaljprojekteringen. 3 Områdesbeskrivning Planområdet är beläget i centrala Lysekil och begränsas av Valbogatan i öst, Lasarettgatan i söder, Långeviksgatan i sydväst, Smedgatan i väst samt berg i norr och är markerat med röd färg, se Figur 1-1. Markytan sluttar huvudsakligen från den nordvästra delen av området från ca +47 (RH2000) till ca +28 (RH2000) i den sydöstra delen av området. Sidan 4 (10)

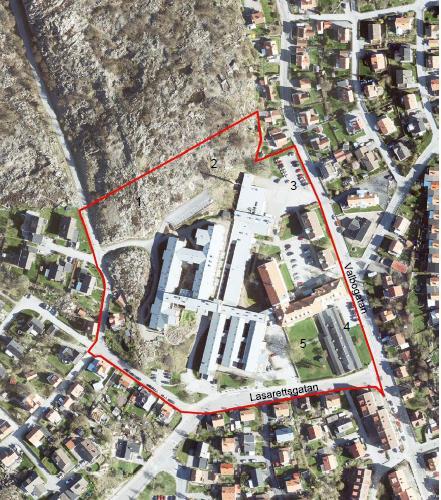

5 Figur 3-1. Det undersökta området är markerat med en röd linje. Planområdet består i nordöst av berg i dagen. Övriga delar av planområdet består av befintliga byggnader, hårdgjorda ytor och gräsytor. Ytterligare beskrivning av planområdet framgår av MUR (Geosigma, , Grap 17147). 4 Bergtekniska förutsättningar Berghällar och bergslänter har karterats där berg i dagen förekommer inom planområdet dvs. inom den nordöstra halvan av planområdet. Undersökningslokalernas läge redovisas i bilaga 1, för en fullständig karteringsredovisning se bilaga Karteringsredovisning Berg i MUR (Geosigma, , Grap 17147). 4.1 Översiktlig berggrundsbeskrivning Översiktlig geologisk berggrundsbeskrivning Halvön där Lysekils tätort är belägen domineras av två bergarter. I de sydvästra delarna dominerar Stora Le-Marstransgruppen en kvarts-fältspatrik sedimentär bergart (gråvacka) och i de nordöstra delarna dominerar Bohusgraniten. Det finns även enstaka förekomster av basiska intrusivbergarter. Planområdet ligger i området där Bohusgraniten dominerar. Bohusgraniten är av åldern ca 920 Ma och sträcker sig som ett sammanhängande massiv från Lysekil i söder till norska gränsen. I stort sätt hela Bohusgranitmassivet utgörs av monzograniter som är jämnkorniga, fin- till medelkorniga med en rödgrå eller gråröd färg. Bohusgraniten är förhållandevis rik på uran och torium (ca 10 respektive 50 ppm). (Lindström, Lundqvist och Lundqvist, 2000) Sidan 5 (10)

6 4.1.2 Planområdets berggrund Inom planområdet domineras berggrunden av granit (Bohusgraniten) som är fin- till medelkornig med rödgrå till gråröd färg. Pegmatiter förekommer och i vissa lokaler är förekomsten frekvent. Majoriteten av de pegmatiter som noterades i fält stryker i N-S riktning. Längs planområdets västra och östra gränser samt diagonalt tvärsöver området från sydväst till nordöst löper deformationszoner. Figur 4-1. T.v. Bohusgranit och t.h. Pegmatit (lokal 3). 4.2 Sprickförhållanden Resultatet från sprickkarteringen har analyserats med hjälp av polpunktsanalys som erhållits med programmet DIPS från Rocscience. Fördelningen på sprickorna och dess orientering framgår av stereoplott i Figur 4-2. En sammanställning av identifierade sprickgrupper från sprick- och hällkarteringen redovisas också i Tabell 4-1 nedan. Underordnat förekommer slumpvis sprickor med avvikande orientering. Samtliga sprickor som noterades i fält har råa ytor och ingen förekomst av sprickmineral som kan skapa glidytor. Sidan 6 (10)

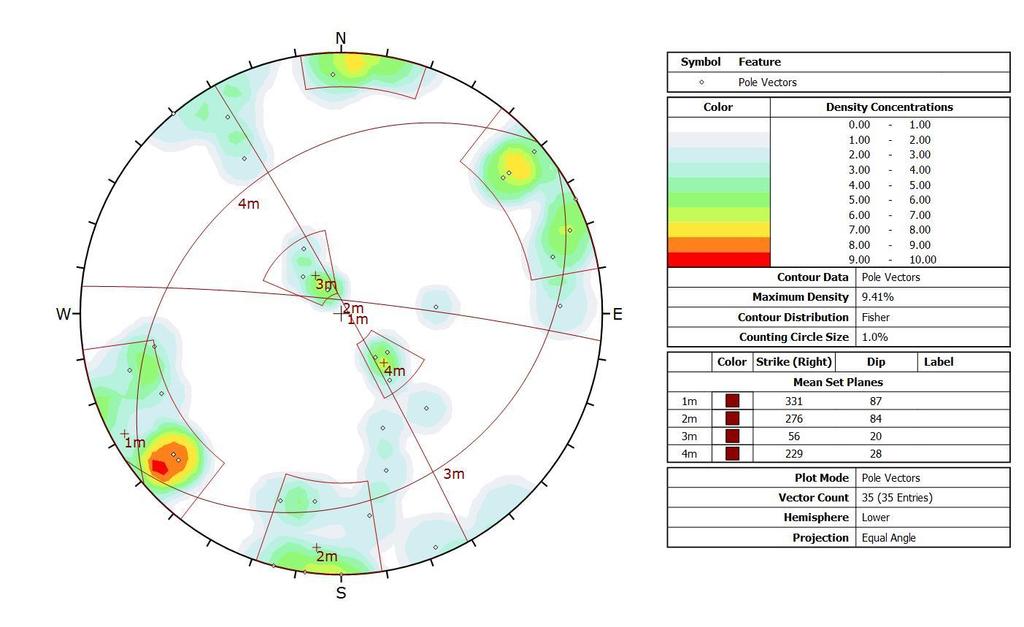

7 Figur 4-2. De karterade sprickorna redovisade i polplott med huvudsprickplan. Tabell 4-1. Indelning av sprickgrupper Sprickgrupp Strykning Stupning Kommentarer 1 (1m) 152 ± ± ± 9 Sprickor i nordnordvästlig-sydsydostlig riktning med brant stupning åt nordöst eller sydväst. Sprickorna är råa och undulerande, därav stupar de i olika riktningar. 2 (2m) 275 ± ± 9 En grupp sprickor som stupar brant åt nordnordost. Sprickorna stryker i västnordvästligostsydostlig riktning. Sprickytorna är råa och något undulerande. 3 (3m, 4m) 227 ± 7 53 ± 9 24 ± 12 Sprickgrupp med flack stupning åt nordväst och sydost. Sprickorna stryker åt sydväst och nordost. Sprickorna är råa och undulerar kraftigt. 4.3 Översiktlig bedömning av naturliga bergslänter och befintliga bergskärningar Majoriteten av de naturliga bergslänterna inom planområdet är flacka och stupar i sydsydvästlig riktning. Dessa slänter bedöms i dagsläget som stabila, men det kan inte uteslutas att framtida påverkan av vatten och vegetation eller bebyggelse kan påverka stabiliteten. Sidan 7 (10)

8 Inom planområdet förekommer ett antal skärningar. Dessa är branta och stupar i sydliga, östliga, västliga och nordliga riktningar. Dessa bedömdes vid fältbesöket vara stabila, men det kan inte uteslutas att framtida påverkan av vatten och vegetation eller bebyggelse kan påverka stabiliteten. Det förekommer lösa block på planområdet. I dagsläget bedöms dessa ej utgöra risk för människor och byggnader. I framtiden eller vid förändring av markanvändning kan dock området behöva rensas från lösa block. 5 Stabilitetsanalys av bergslänter 5.1 Allmänt/Förutsättningar Syftet med analysen är att översiktligt utreda stabiliteten i bergslänter/bergskärningar som kan uppkomma vid framtida byggnationer. 5.2 Brottmekanismer De brottmekanismer som kan förväntas är: a) Kilbrott, dvs. utfall av bergblock avgränsade av sprickytor med ogynnsam orientering i förhållande till slänten. Blocket kan glida ut från slänten längs något av sprickplanen eller längs båda (skärningslinjen). b) plant brott, som innebär att berg glider ur slänten längs sprickplan (glidyta) som är orienterad parallellt slänten. Kan uppstå då sprickans stupning är flackare än släntlutningen. c) stjälpning av skivor, som avgränsas av sprickplan som är orienterade parallellt med, men som stupar brant in mot slänten. Av dessa bedöms de mest sannolika typerna av brott vara kilbrott och stjälpning. Aktuell brottmekanism kommer att vara avhängig riktning och lutning på planerade bergytterslänter i förhållande till den dominerande sprickorienteringen. Sprickornas egenskaper bedöms i allmänhet vara råa utan förekomst av sprickmineral, vilket är gynnsamt ur stabilitetssynpunkt. Sprickorna inom planområdet är undulerande, vilket försvårar en generell bedömning av släntstabiliteten. 5.3 Utvärdering av släntstabilitet I huvudsak bedöms uppmäta sprickriktningar på planområdet vara gynnsamma för släntstabiliteten. Vid detaljprojektering bör dock fördjupad utredning ske av bergsakkunnig då enstaka sprickor och den tänka släntens egenskaper kan påverka förutsättningarna för släntens stabilitet. 5.4 Kontroll Innan utförande av bergschaktarbeten påbörjas ska en bergteknisk besiktning utföras av bergsakkunnig. Detta för att fastställa eventuellt behov av förförstärkning, kompletterande anvisningar för bergschaktens utförande och behov av löpande besiktningar under bergschaktens genomförande. Sidan 8 (10)

9 5.5 Bergförstärkning Vid detaljprojektering bör stabiliteten i första hand säkerställas genom att skapa naturligt stabila slänter i samråd med bergsakkunnig. I vissa fall kan det dock vara nödvändigt att säkra slänternas stabilitet genom att förankra enskilda block genom så kallad selektiv bultning. Läge, riktning på bultarna och typ av bult bestäms av bergsakkunnig. 6 Grundläggning av byggnad på berg Generellt bedöms sprickriktningar och sprickornas egenskaper (råa och inga sprickmineral som skapar glidytor) skapa goda förutsättningarna för grundläggning av byggnad på berg inom planområdet. Förutsättningarna för grundläggning av byggnad på berg kan påverkas av bland annat tänkta laster, närhet till slänter osv. Vid detaljprojektering ska därför bedömning av bergsakkunnig göras. 7 Radon I berggrunden finns naturligt radioaktiva ämnen (uran och torium) som vilka när de sönderfaller kan ge upphov till radon (gas) och radondöttrar. Även kalium, K-40, ger ett bidrag till den dos man får från gammastrålningen. Enligt Lysekils kommuns översiktsplan (ÖP, 2006) ska ur radonsynpunkt all mark med Bohusgranit klassas som högriskmark. Fyllnadsmaterial bestående av granitkross kan också ge hög radonavgång. Med s.k. radonsäkert byggande kan radongasen förhindras från att tränga in i husen. För nybyggda bostäder, skolor och förskolor kräver Lysekils kommun radonsäkert byggande och uppföljande radongasmätning. Riktvärdet 200 Bq/m 3 får inte överskridas i rumsluft. Detta riktvärde tillämpas även för befintliga bostäder och lokaler för allmänna ändamål såsom t ex skolor och förskolor. (Översiktsplan 2006, Lysekils kommun) 8 Slutsatser/Rekommendationer Uppmätta sprickriktningar och sprickornas egenskaper bedöms skapa gynnsamma förutsättningar för släntstabilitet och grundläggning av byggnad på berg. De lösa block som noterades inom planområdet bedöms inte utgöra risk för människor och byggnader under rådande förutsättningar. Vid ändrade förutsättningar eller markanvändning kan rensnings av lösa block behövas. Vid detaljprojektering av bergschakt och grundläggning av byggnad på berg ska bergsakkunnig göra en utredning anpassad efter de förutsättningar som anges i detaljprojekteringen. Marken inom planområdet klassas enligt gällande översiktsplan som högriskmark med avseende på radon. Riktlinjer i översiktsplan gällande byggnation och kontroll ska följas. Sidan 9 (10)

10 9 Referenser Lindström M, Lundqvist J, Lundqvist T (2000). Sveriges geologi från urtid till nutid. Studentlitteratur, Lund. Översiktsplan 2006, Lysekils kommun. SGI (9 mars 2016) Hämtad: 28 juni 2017 från: -sakerhet/granskning-och-remisser/planarenden/detaljplan/ Geoteknisk undersökning för detaljplan för sjukhusområdet Slätten 15:7 m.fl., Lysekilskommun. Markteknisk Undersökningsrapport (MUR). Geosigma, Grap Bilagor Bilaga 1 Plankarta med lokalernas placering Sidan 10 (10)
