1 Kungsbacka Kommun Kyvik 2:53 m.fl. Bergstabilitet och gammastrålning Uppdragsnr: Version:

2 Uppdragsgivare: Uppdragsgivarens kontaktperson: Konsult: Uppdragsledare: Teknikansvarig: Handläggare: Kungsbacka Kommun Linda Helgesson Norconsult AB, Theres Svenssons gata 11, Göteborg Jesper Petersson Bergstabilitet och gammastrålning, Kyvik 2:53 m.fl. Jesper Petersson Version Datum Beskrivning Upprättat Granskat Godkänt Detta dokument är framtaget av Norconsult AB som del av det uppdrag dokumentet gäller. Upphovsrätten tillhör Norconsult. Beställaren har, om inte annat avtalats, endast rätt att använda och kopiera redovisat uppdragsresultat för uppdragets avsedda ändamål Kyvik 2:53 m.fl. n:\105\10\ \6 leverans\04 färdig handling (inkl pm)\ u1.docx (8)

3 Innehållsförteckning Förutsättningar 4 Syfte 5 Bergras och blocknedfall 5 Bergförhållanden 5 Bergteknisk bedömning 7 Radon 8 Rekommendationer 8 n:\105\10\ \6 leverans\04 färdig handling (inkl pm)\ u1.docx (8)

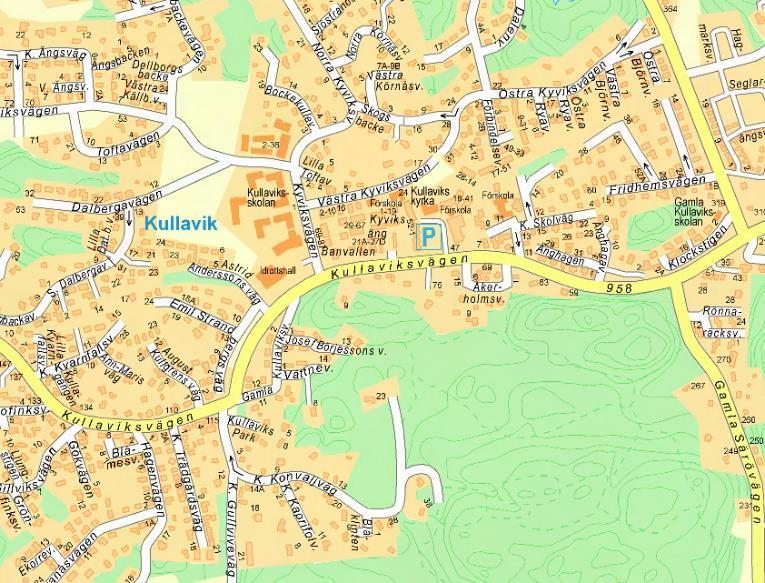

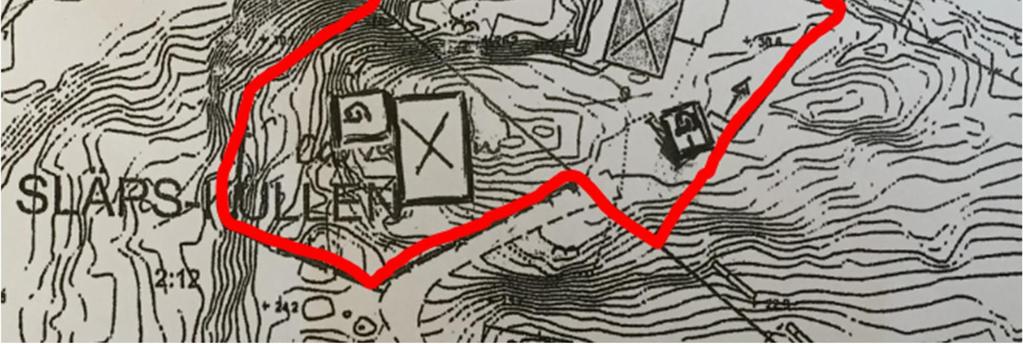

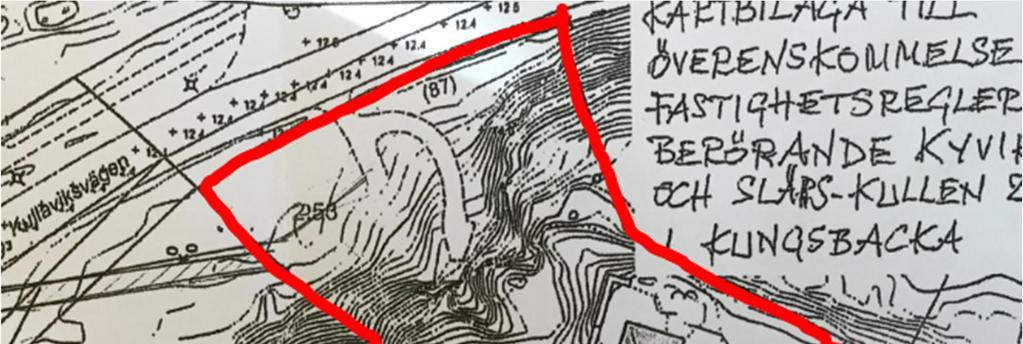

4 Förutsättningar På uppdrag av Kungsbacka kommun har Norconsult AB kontrollerat bergstabilitet och utfört gammastrålningsmätningar på Kyvik 2:53 och del av Släps-Kullen 2:12. Planområdet är beläget i Kullavik i nordvästra delen av Kungsbacka kommun. Läge redovisas i Figur 1 och Figur 2 nedan. Platsbesök genomfördes Figur 1 Översikt Kullavik. Planområde markerat med röd ring (källa: Figur 2 Planområde, ungefärlig avgränsning markerad i rött, undersökt område ungefärligt markerat i gult. För blå markeringar, se kapitel 3.2 (källa: förfrågan från Kungsbacka kommun, daterad ) n:\105\10\ \6 leverans\04 färdig handling (inkl pm)\ u1.docx (8)

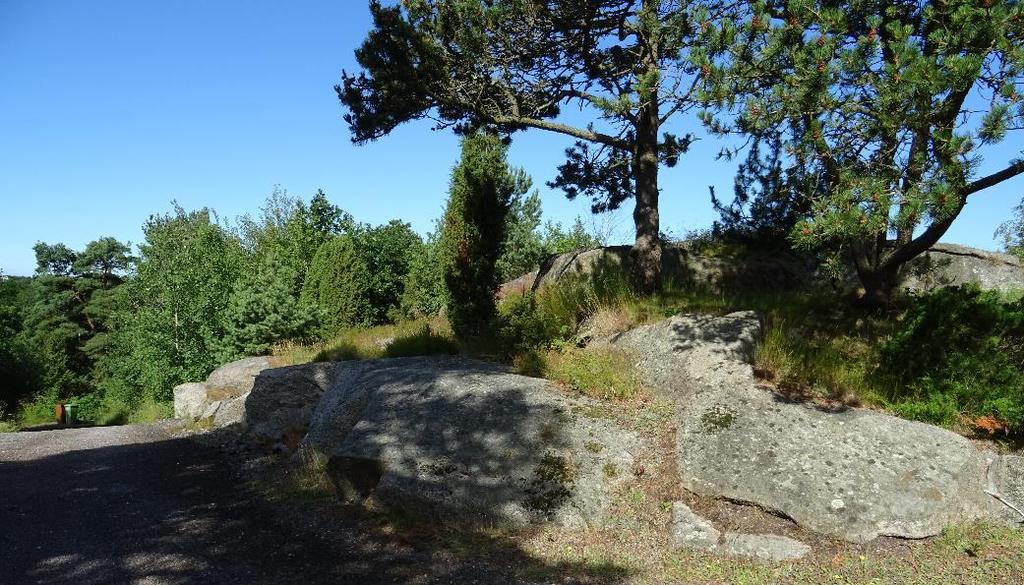

5 Syfte Undersökningen har utförts med syfte att utreda risk för bergras och blocknedfall samt att fastställa avgången av radon från berggrunden inför detaljplan inom Kyvik 2:53 och Släps-Kullen 2:12. Bergras och blocknedfall Bergförhållanden Planområdet är beläget på toppen av att starkt kuperat, delvis skogbeklätt område väster om Kyvik 2:53, Kullavik. Berg i dagen noteras på platsen för planerad byggnation. Berggrunden består uteslutande av naturliga, glacialslipade bergslänter. Sprängd skärning förekommer invid vägen upp till befintlig byggnad på Kyvik 2:53. Berggrunden utgörs utan undantag av Askimsgranit, i enlighet med SGU:s berggrundskarta Bladet Särö Aa 195, daterad Graniten är gråröd och medelkornig med en svagt förgnejsad karaktär. Gnejsigheten stupar åt N-NNO. Genomgående har berget en relativt låg sprickfrekvens, block med kantmått i storleksordningen ca 1 2 m har generellt noterats. Se Figur 3 till Figur 5 för översiktliga bilder över slänterna kring planområdet Figur 3 Vy från söder längs anslutningsväg, sydöst om planerad nybyggnation n:\105\10\ \6 leverans\04 färdig handling (inkl pm)\ u1.docx (8)

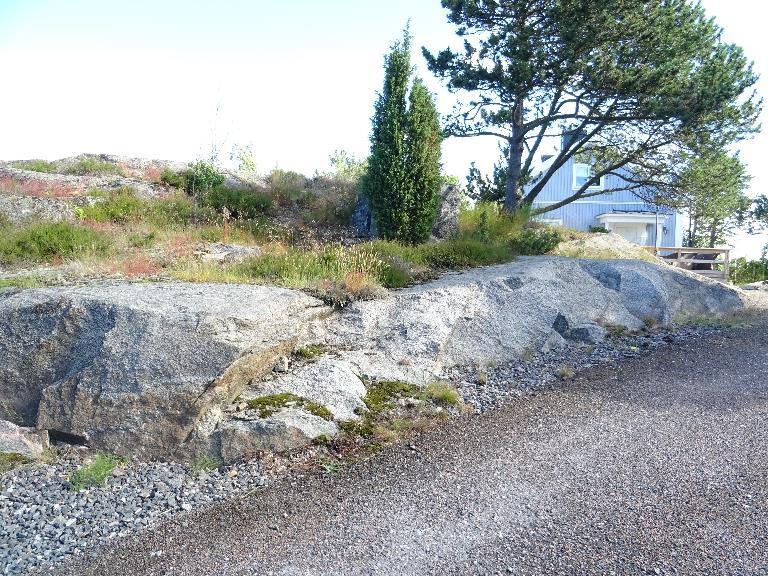

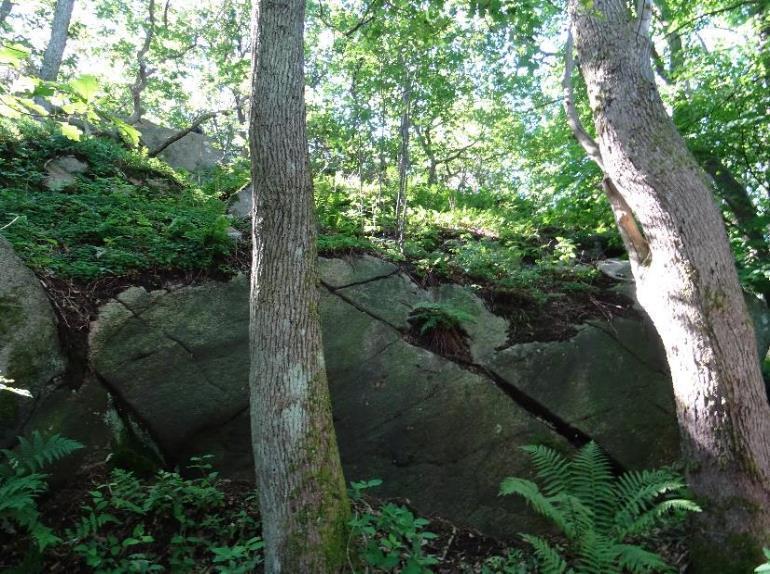

6 Figur 4 Vy från nordväst, norr om planerad nybyggnation Figur 5 Vy från nordväst, nordväst om planerad nybyggnation n:\105\10\ \6 leverans\04 färdig handling (inkl pm)\ u1.docx (8)

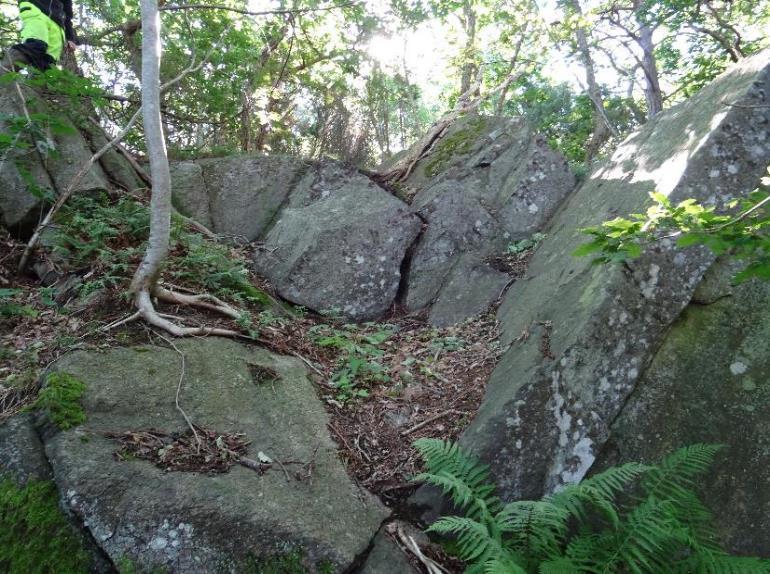

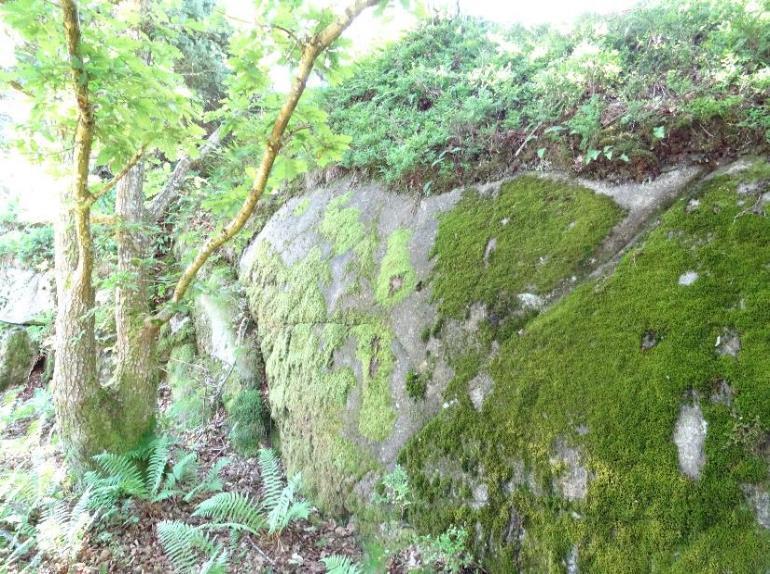

7 Bergteknisk bedömning Inga potentiella block eller risk för blockutfall bedöms föreligga inom planområdet. Ett par block som eventuellt kan komma att beröras beroende på omfattningen av markarbetena finns i naturmark omedelbart utanför planområdet, se Figur 2 för ungefärligt läge samt Figur 6 och Figur 7. Se vidare rekommendationer under kapitel 5. Figur 6 Potentiellt instabilt block, nedanför slänten nordväst om planerad nybyggnation Figur 7 Potentiellt instabilt block markerat i rött, nedanför slänten väster om planerad nybyggnation n:\105\10\ \6 leverans\04 färdig handling (inkl pm)\ u1.docx (8)

8 Radon På blottlagt berg inom planområdet har det utförts mätning med gammaspektrometer (Georadis GT- 30) för bestämning av aktivitetshalten radium-226, som sönderfaller till radon-222. Resultaten från mätningarna (dosrat samt halt av kalium, uran och torium) presenteras i Tabell 1, med beräknad radiumhalt (Ra) som ett mått på radonavgången från berggrund och aktivitetsindex (AI) som ett mått på strålning över tid. Radonklassificering baseras på rekommenderade gränsvärden enligt Tabell 2. Radiumhalten varierar mellan 23 och 36 Bq/kg och klassificeras därför som lågradonmark. Tabell 1 Resultat av mätning gammaspektrometer Nr Marktyp Lat. Long. Dosrat [μsv/h] K [%] U [ppm] Th [ppm] AI Ra [Bq/kg] #473 Berg 57, , ,05 3,1 2,9 6,5 0,6 36 #474 Berg 57, , ,06 3,2 1,9 9,1 0,6 23 #475 Berg 57, , ,06 3,2 2,3 9,9 0,6 28 #476 Berg 57, , ,08 3,6 2,6 9,4 0,7 32 #477 Berg 57, , ,07 2,9 2,4 8,0 0,6 30 Tabell 2 Rekommenderade gränsvärden för radiumhalt (Ra) i låg- och högradonmark enligt Radon i bostäder (Byggforskningsrådet R85:1988, reviderad 1990) Marktyp Lågradon (Bq/kg) Normalradon (Bq/kg) Högradon (Bq/kg) Berggrund < ca 60 ca 60 ca 200 > ca 200 Rekommendationer Det bedöms inte föreligga någon risk för bergras eller blockutfall inom planområdet. De potentiellt instabila blocken utgör ingen risk för den aktuella fastigheten, dock kan de till följd av vibrationer från eventuellt bergschakt riskera att glida ut, beroende på markarbetenas omfattning. Bergsakkunnig bör konsulteras i byggskedet för att bedöma eventuell åtgärd. Vibrationer i närliggande byggnader kan uppstå vid bergschakt. Vibrationsproblematiken har ej utretts i detta uppdrag och kan därför behöva studeras närmare i en riskanalys. Området klassas som lågradonmark, vilket ska beaktas vid uppförandet av byggnader som ska uppföras radonskyddade. Krossberg eller fyllnadsmassor med mer ofördelaktiga strålningsegenskaper bör inte tillföras vid grundläggningen. I det fall deklarationen av strålningsegenskaperna för material tillfört utifrån ska materialets radiumhalt (Ra) och aktivitetsindex (AI) bestämmas baserat på mätning med bärbar gammaspektrometer. n:\105\10\ \6 leverans\04 färdig handling (inkl pm)\ u1.docx (8)
