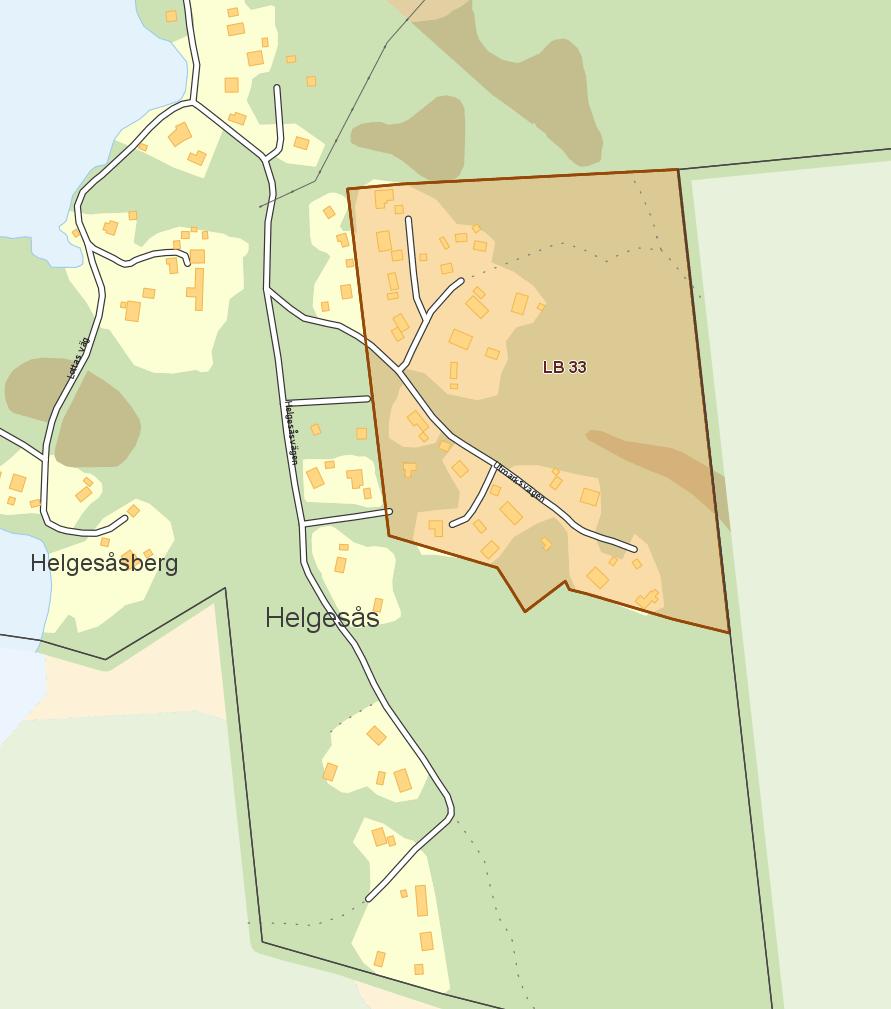

1 (Lerumskartan, nov 2016) Bergtekniskt utlåtande, del av Assmundtorp 9:1 (LB33), Lerum

2 Beställare: Lerums kommun Plan/ SB Lerum Beställarens representant: Lars Palmeby Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg Fredrik Lesell Fredrik Lesell Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: n:\104\36\ \6 leverans\04 färdig handling (inkl pm)\ u1_bergteknisk besiktning_assmundtorp.docx Magnus Zetterlund, Norconsult AB

3 3 (10) 1 Uppdrag På uppdrag av Lerums kommun, Lars Palmeby, har Norconsult AB upprättat följande utlåtande för föreslagen ändring genom tillägg till byggnadsplan för del av del av fastigheten Assmundtorp 9:1 (LB33), Lerums kommun. Syftet med utlåtandet är att belysa de bergtekniska aspekterna och bedöma hur framtida klimatförändringar påverkar stabiliteten om vattenflödet i områdets bäck ökar. Syftet är också att bedöma huruvida några geotekniska undersökningar behöver utföras. 2 Platsbesök Platsbesök genomfördes av Fredrik Lesell och Carl-Fredrik Larsson, Norconsult AB. Det inventerade området begränsades till befintliga tomter och det omedelbara vägområdet. Inget berg i dagen i terrängen inventerades. För inventerad omfattning, se Figur 1 nedan. Figur 1 Översikt över området med inventerat område markerat med rött, områdets bäck markeras ungefärligt med blått streck

4 2.1 Områdesbeskrivning Planområdet består av ett tidigare fritidshusområde som idag består av, för det mesta, utbyggda året-runt-boenden. Området består av fastmark med synliga låga, flata berghällar och lägre skärningar med liten risk för blockutfall. Strukturen återkommer genom hela området. Bergarten består av fin- till medelkornig granodiorit. Grundat på inventering i fält bedöms samtlig bebyggelse vara helt eller delvis grundlagda på berg. Där jordlager täcker berget bedöms avståndet till berg vara litet varvid geotekniska stabilitetsrisker inte bedöms förekomma. För översikt över berghällar se Figur 2 till Figur 7 nedan. Figur 2 Skärning längs Helgesåsvägen

5 Figur 3 Häll inom Assmundtorp 9:27/ Helgesåsvägen 20 Figur 4 Häll nordväst om Assmundtorp 9:11/ Utmarksvägen 28

6 Figur 5 Häll inom Assmundtorp 9:9/ Utmarksvägen 24 Figur 6 Häll inom Assmundtorp 9:25/ Utmarksvägen 16

7 Figur 7 Häll inom Assmundtorp 9:17/ Utmarksvägen 30 En sprängd slänt finns inom fastighet Assmundtorp 9:8. Den visar på samma spricksystem som hällarna. Se Figur 8 och Figur 9 nedan. Figur 8 Sprängd skärning inom Assmundtorp 9:8/ Utmarksvägen 22

8 Figur 9 Spräng skärning inom Assmundtorp 9:8/ Utmarksvägen Bäck Vid tillfälle för platsbesöket var flödet i bäcken lugnt, se Figur 10. Bedömd framtida risk för påverkan på bergstabiliteten bedöms inte föreligga i händelse av permanent ökade flöden, främst på grund av det begränsade tillrinningsområdet och avståndet till befintlig bebyggelse. Figur 10 Bäck som passerar genom planområdet längs Utmarksvägen

9 3 Slutsats/ vidare rekommendationer Stabiliteten i jord och berg för området i stort är tillfredsställande och risk för instabila slänter föreligger inte. I händelse av ytterligare exploatering i området där jord- och/ eller bergschakt förekommer kan ytterligare utredning komma att behövas i framtida bygglovshantering. Risk för bäckens påverkan inom planområdet med avseende på markstabilitet och översvämning bedöms inte föreligga. Norconsult AB Väg och Bana Geoteknik Fredrik Lesell fredrik.lesell@norconsult.com
