Dagvattenutredning till detaljplan för del av Gallhålan 1:4 m.fl. Preliminärhandling

Transkript

1 Dagvattenutredning till detaljplan för del av Gallhålan 1:4 m.fl.

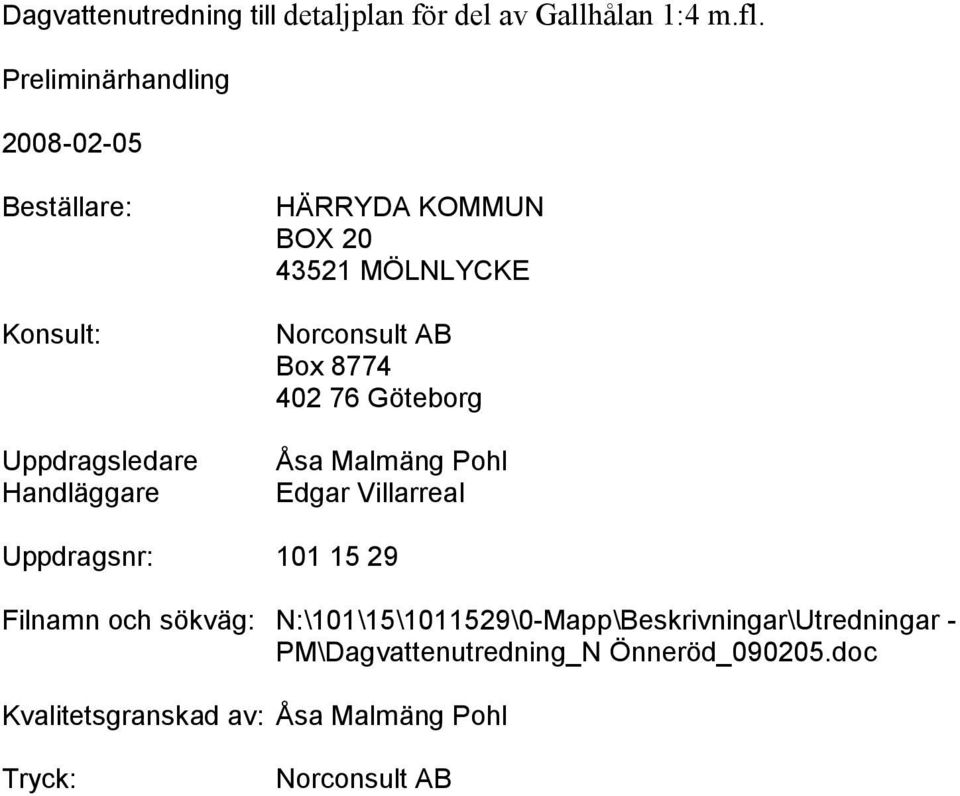

2 Beställare: Konsult: Uppdragsledare Handläggare HÄRRYDA KOMMUN BOX MÖLNLYCKE Norconsult AB Box Göteborg Åsa Malmäng Pohl Edgar Villarreal Uppdragsnr: Filnamn och sökväg: N:\101\15\ \0-Mapp\Beskrivningar\Utredningar - PM\Dagvattenutredning_N Önneröd_ doc Kvalitetsgranskad av: Åsa Malmäng Pohl Tryck: Norconsult AB

3 3 (12) Innehållsförteckning 1. Orientering Befintlig dagvattenhantering Föreslagen dagvattenhantering Parkeringsytan Fotbollsplanerna Klubbstugan Bilageförteckning Bilaga 1. Föreslaget system för avledning av dagvatten Bilaga 2. Föreslagen utformning av dränledningar

4 4 (12) 1. Orientering På uppdrag av Härryda kommun har Norconsult AB utarbetat föreliggande dagvattenutredning till detaljplan för del av Gallhålan 1:4 m. fl., Norra Önneröd. Inom planområdet planerar kommunen att anlägga en idrottsplats med två fotbollsplaner (45 m x 105 m), en klubbstuga samt parkeringsyta. Planområdet består av delar av fastigheterna Gallhåla 1:4 och Önneröd 1:4 som är belägna ca 1,5 km norr om Boråsleden (väg 40/27) vid Landvettersmotet. Planområdet omfattar ca 6,5 ha och gränsar till Tahultsvägen i söder, Pinntorpsvägen i väster och Härkeshultsvägen i öster, se markeringen i figur 1. Söder om planområdet finns en cykelbanna längs Tahultsvägen. Figur 1. Markeringen visar lokaliseringen av planområdet Föreliggande utredningen skall klarlägga förutsättningarna för dagvattenhanteringen efter exploatering.

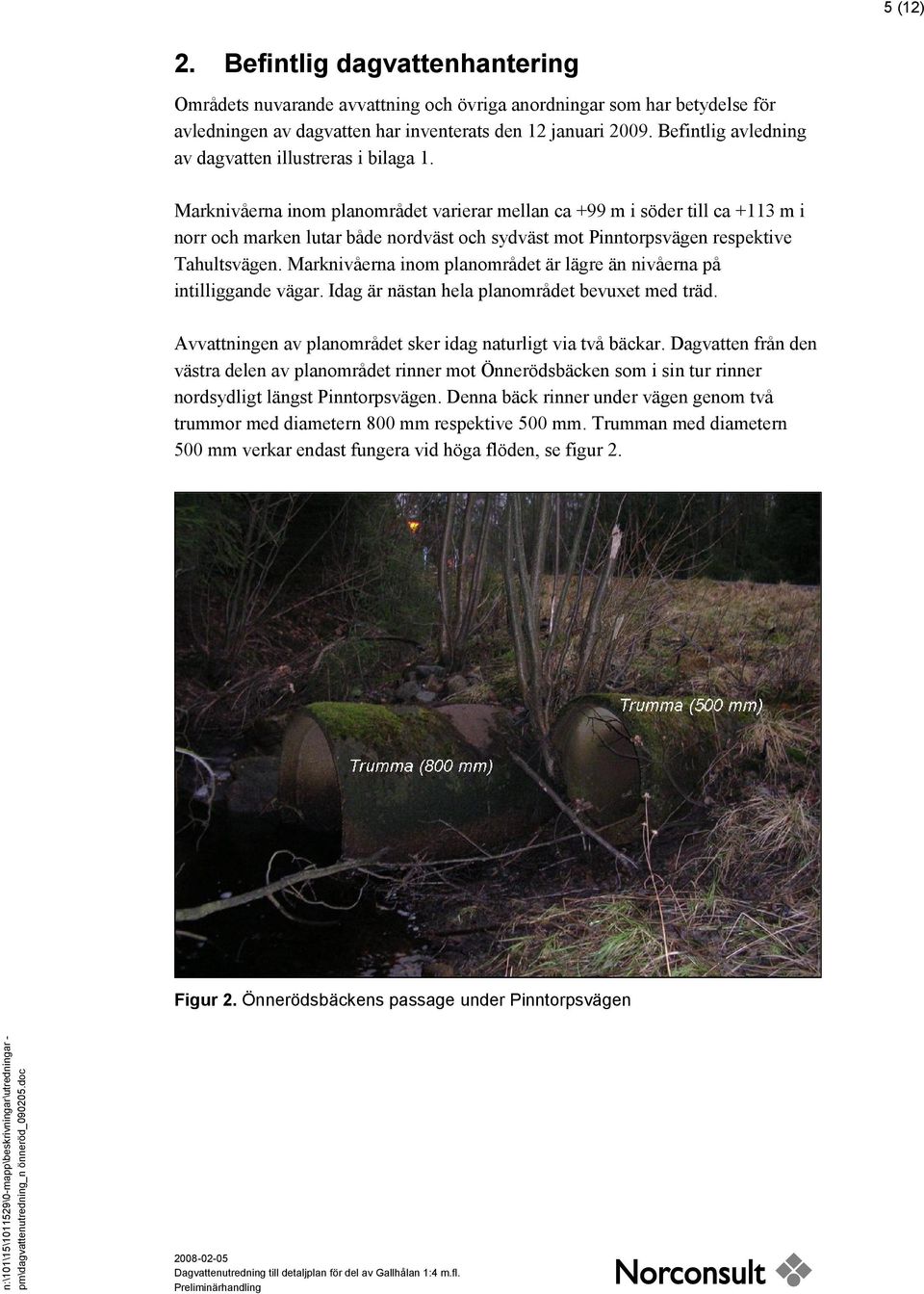

5 5 (12) 2. Befintlig dagvattenhantering Områdets nuvarande avvattning och övriga anordningar som har betydelse för avledningen av dagvatten har inventerats den 12 januari Befintlig avledning av dagvatten illustreras i bilaga 1. Marknivåerna inom planområdet varierar mellan ca +99 m i söder till ca +113 m i norr och marken lutar både nordväst och sydväst mot Pinntorpsvägen respektive Tahultsvägen. Marknivåerna inom planområdet är lägre än nivåerna på intilliggande vägar. Idag är nästan hela planområdet bevuxet med träd. Avvattningen av planområdet sker idag naturligt via två bäckar. Dagvatten från den västra delen av planområdet rinner mot Önnerödsbäcken som i sin tur rinner nordsydligt längst Pinntorpsvägen. Denna bäck rinner under vägen genom två trummor med diametern 800 mm respektive 500 mm. Trumman med diametern 500 mm verkar endast fungera vid höga flöden, se figur 2. Figur 2. Önnerödsbäckens passage under Pinntorpsvägen

6 6 (12) Dagvatten från den östra delen av planområdet rinner mot Agnebäcken. Denna bäck rinner under Tahultsvägen genom en trumma av diameter 800 mm, se figur 3. Figur 3. Agnebäcken norr om Tahultsvägen Den befintliga dagvattenavrinningen från planområdet har med hjälp av rationella metoden beräknats till ca 160 l/s vid ett nederbördstillfälle med återkomsttid 10 år och varaktighet 10 minuter. Regnets intensitet är ca 245 l/s, ha och använd avrinningskoefficient är 0,1.

7 7 (12) 3. Föreslagen dagvattenhantering Principen för lokalt omhändertagande av dagvatten (LOD) inom området bör följas enligt Härrydas policy för hantering av dagvatten. I det här fallet innebär det att varken Önnerödsbäcken eller Agnebäcken ska belastas med stora mängder dagvatten samt eventuella föroreningar som kan finnas i dagvatten. Av den geotekniska undersökningen som har genomförts av Norconsult för Norra Önneröd (daterad ) bedöms att förutsättningarna för infiltration är goda då jorden huvudsakligen består av sand. Dock bör grundvattennivåerna inom planområdet kartläggas som att dessa inte negativt påverkar föreslagna dagvattenlösningar. 3.1 Parkeringsytan För den sydvästra delen av planområdet där parkeringsytan planeras att anläggas (ca 0,32 ha) beräknas dagvattenflödet efter exploatering, vid ett 10-års regn med 10 minuters varaktighet, öka från ca 7,5 l/s till ca 63 l/s. Således föreslås att utjämning anordnas så att flödet efter exploatering inte blir större än det befintliga dagvattenflöde som finns naturligt idag. Dagvattnet från det nya parkeringsområdet föreslås tas omhand genom infiltration lokalt i ett öppet dike. Diket föreslås anläggas i det sydvästra hörnet av planområdet, se bilaga 1. Erforderlig regleringsvolym har för området beräknats till ca 25 m 3. Diket som föreslås utformas enligt figur 4 och vara ca 80 m långt bedöms ha tillräcklig kapacitet för att avleda dagvatten både från parkeringsytan och från den del av befintlig cykelbana som berörs. 1:6 1:3 1:3 Djup max 1,0 m Figur 4. Skiss över förslag på öppet dike. Tvärsnitts area är ca 2,5 m 2

8 8 (12) Dagvattnet från parkeringsytan föreslås avledas genom avrinning på marken till det föreslagna diket. Detta föreslås ske genom att anlägga parkeringsytan med lutning mot det föreslagna diket. 3.2 Fotbollsplanerna Enligt uppgift från kommunen ska fotbollsplanerna anläggas som konstgräsplaner. Underlaget till konstgräset föreslås utföras med kornfördelning 0-30 mm som avjämnas med stenmjöl 0-4/8 mm, se figur 5. Uppbyggnaden av fotbollsplanerna föreslås ske med ensidig lutning, det vill säga en tvärlutning från långsida till långsida mellan 1,0-1,3 %. Därmed kommer avvattningen av planerna att styras mot en av långsidorna, vidare avledningen av ytvattnet sker genom de föreslagna makadamdikena. Figur 5. Förslag till underbyggnad för konstgräsbeläggning Dräneringen av planerna föreslås ske med hjälp av dränledningar med en diameter av 100 mm, som placeras med samma riktning som planens korta sida, se bilaga 2. Dräneringsvattnet föreslås ledas vidare i en ledning av diameter 200 mm mot Önnerödsbäcken respektive Agnebäcken. Dräneringsledningarna föreslås anläggas med en minsta lutning om ca 3. Placeringen av fotbollsplanen i den östra delen av planområdet gör det nödvändigt att gräva om Agnebäcken på en sträcka av ca 125 m. För att den föreslagna dräneringen av fotbollsplanen ska fungera som det har beskrivits ovan föreslås en ny sträckning av bäcken enligt bilaga 2. Omgrävningen innebär vattenverksamhet som bör anmälas till Länsstyrelsen. Ett alternativ till omgrävning är att flytta fotbollsplanen ca 20 m nordväst. Avvattningen av fotbollsplanerna är inte att betrakta som markavvattning, eftersom området detaljplaneläggs. Någon dispens för markavvattning erfordras därvid ej.

9 9 (12) För att undvika att dagvatten från intilliggande mark tränger in på fotbollsplanerna föreslås makadamdiken anläggas längs kanterna enligt bilaga 1 och 2. Makadamdikena föreslås utformas med en bredd av ca 0,8 m och med en höjd av ca 0,6 m, vilket med bottenbredden 0,4 m ger tvärsnittsarean ca 0,4 m 2, se figur 6. Lagringskapaciteten uppgår till ca 30 %. Figur 6. Skiss på föreslaget makadamdike Avtappningen av dagvatten från makadamdikena föreslås ske via konventionella dagvattenledningar med diameter 160 mm som bör anläggas med en minsta lutning om ca 3. Makadamdikena föreslås utrustas med spolbrunn och dränbrunn med sandfång, se bilaga 2.

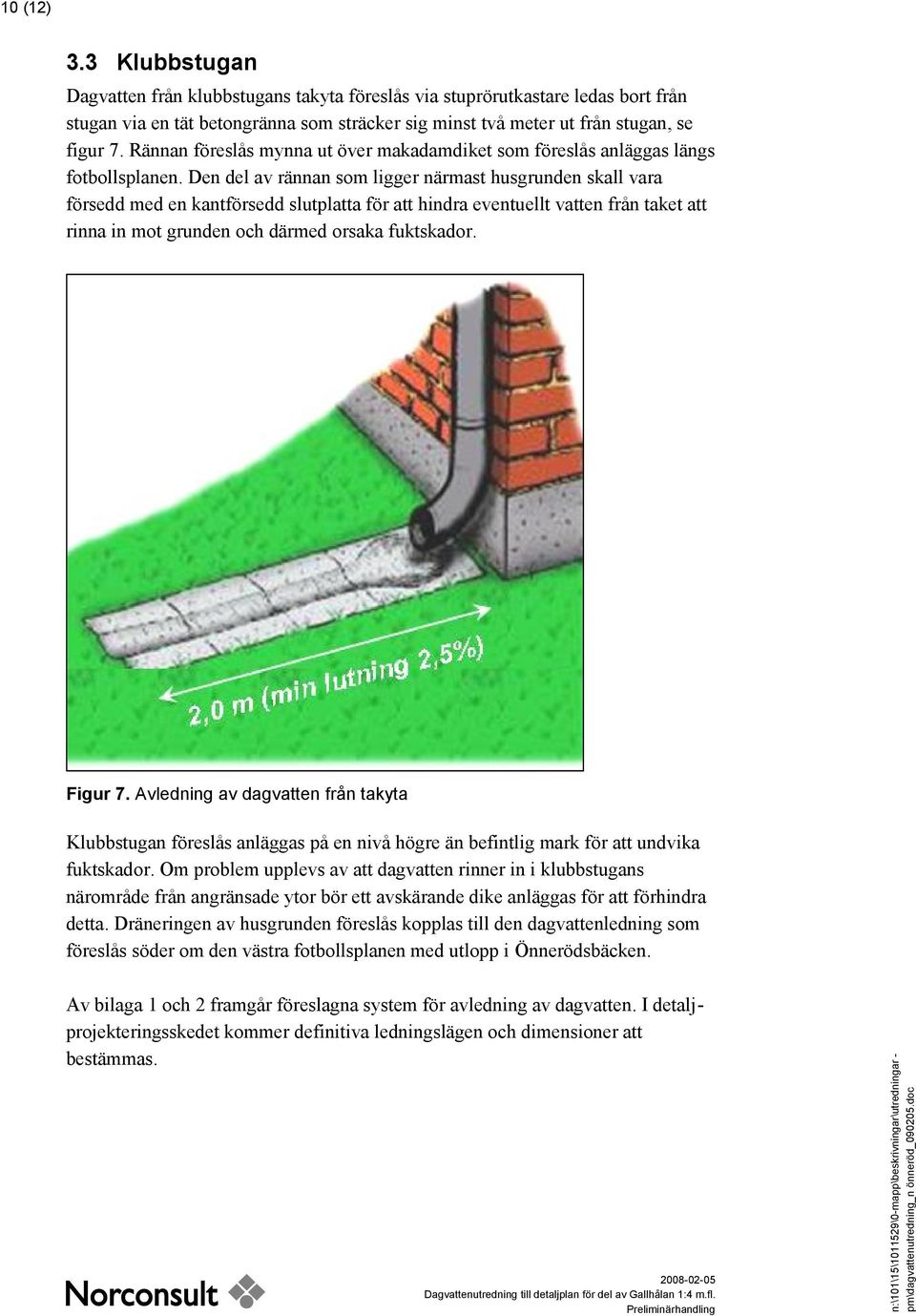

10 10 (12) 3.3 Klubbstugan Dagvatten från klubbstugans takyta föreslås via stuprörutkastare ledas bort från stugan via en tät betongränna som sträcker sig minst två meter ut från stugan, se figur 7. Rännan föreslås mynna ut över makadamdiket som föreslås anläggas längs fotbollsplanen. Den del av rännan som ligger närmast husgrunden skall vara försedd med en kantförsedd slutplatta för att hindra eventuellt vatten från taket att rinna in mot grunden och därmed orsaka fuktskador. Figur 7. Avledning av dagvatten från takyta Klubbstugan föreslås anläggas på en nivå högre än befintlig mark för att undvika fuktskador. Om problem upplevs av att dagvatten rinner in i klubbstugans närområde från angränsade ytor bör ett avskärande dike anläggas för att förhindra detta. Dräneringen av husgrunden föreslås kopplas till den dagvattenledning som föreslås söder om den västra fotbollsplanen med utlopp i Önnerödsbäcken. Av bilaga 1 och 2 framgår föreslagna system för avledning av dagvatten. I detaljprojekteringsskedet kommer definitiva ledningslägen och dimensioner att bestämmas.
