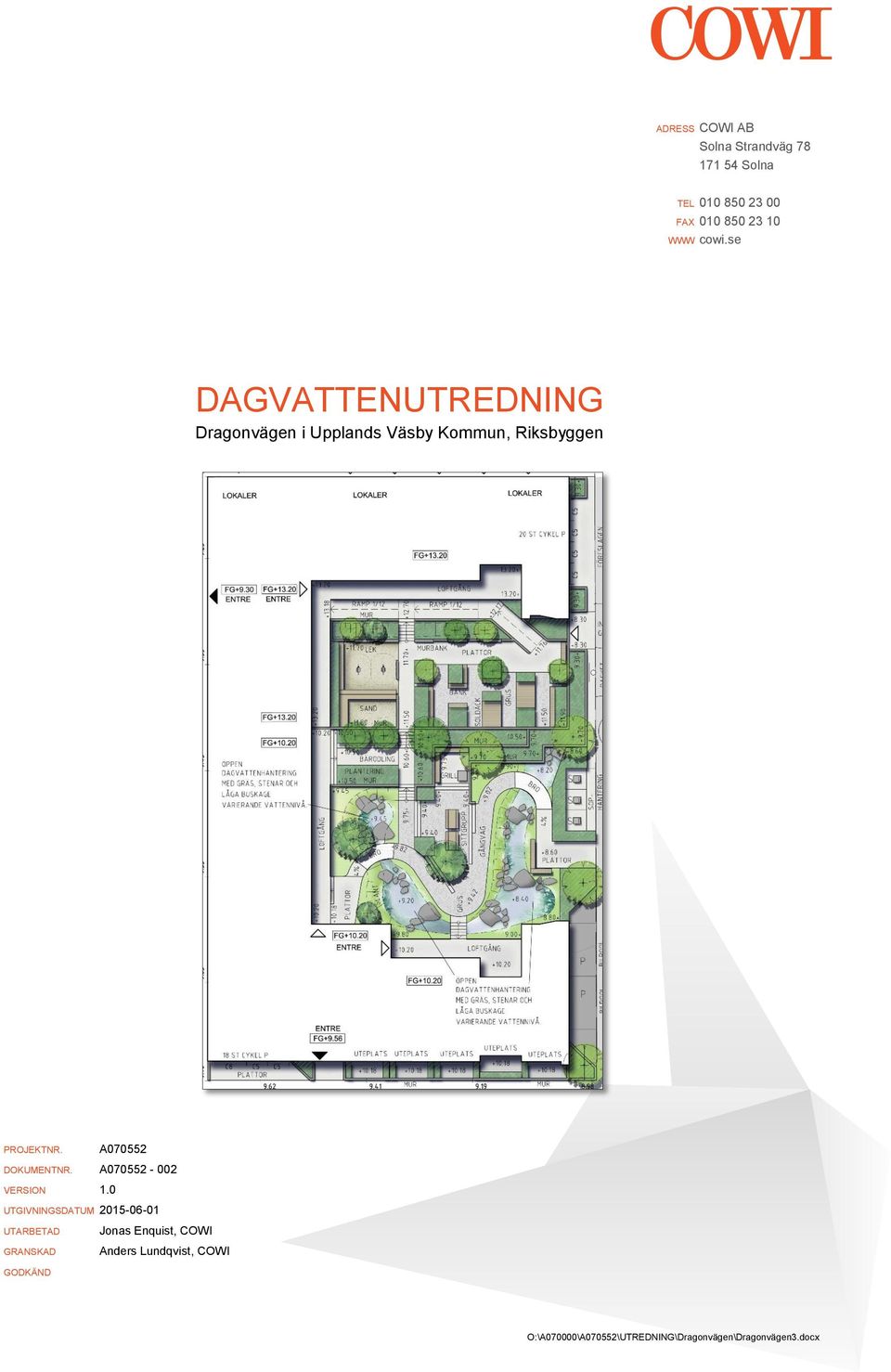

1 ADRESS COWI AB Solna Strandväg Solna TEL FAX WWW cowi.se DAGVATTENUTREDNING Dragonvägen i Upplands Väsby Kommun, Riksbyggen PROJEKTNR. A DOKUMENTNR. A VERSION 1.0 UTGIVNINGSDATUM UTARBETAD Jonas Enquist, COWI GRANSKAD Anders Lundqvist, COWI GODKÄND

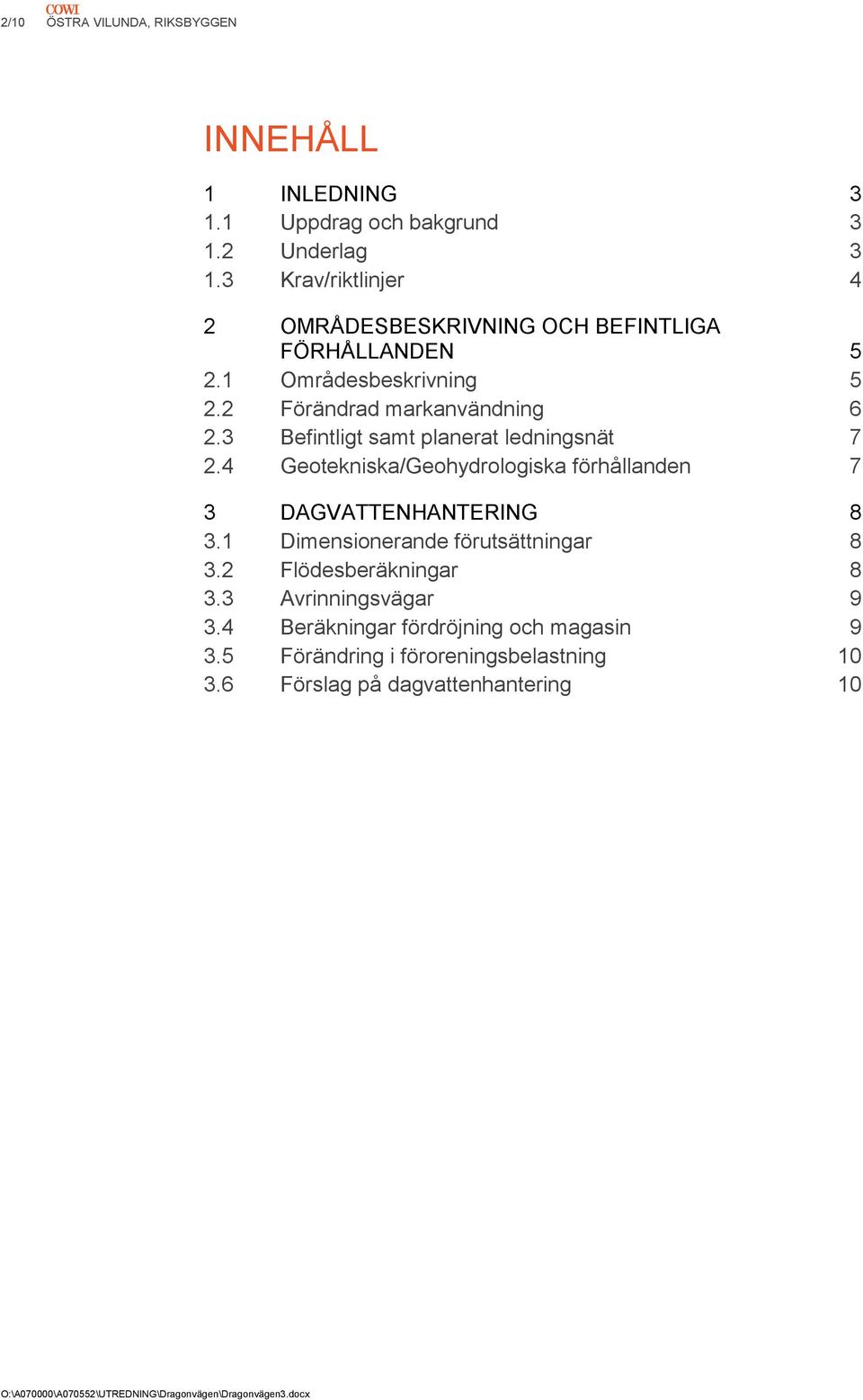

2 2/10 ÖSTRA VILUNDA, RIKSBYGGEN INNEHÅLL 1 INLEDNING Uppdrag och bakgrund Underlag Krav/riktlinjer 4 2 OMRÅDESBESKRIVNING OCH BEFINTLIGA FÖRHÅLLANDEN Områdesbeskrivning Förändrad markanvändning Befintligt samt planerat ledningsnät Geotekniska/Geohydrologiska förhållanden 7 3 DAGVATTENHANTERING Dimensionerande förutsättningar Flödesberäkningar Avrinningsvägar Beräkningar fördröjning och magasin Förändring i föroreningsbelastning Förslag på dagvattenhantering 10

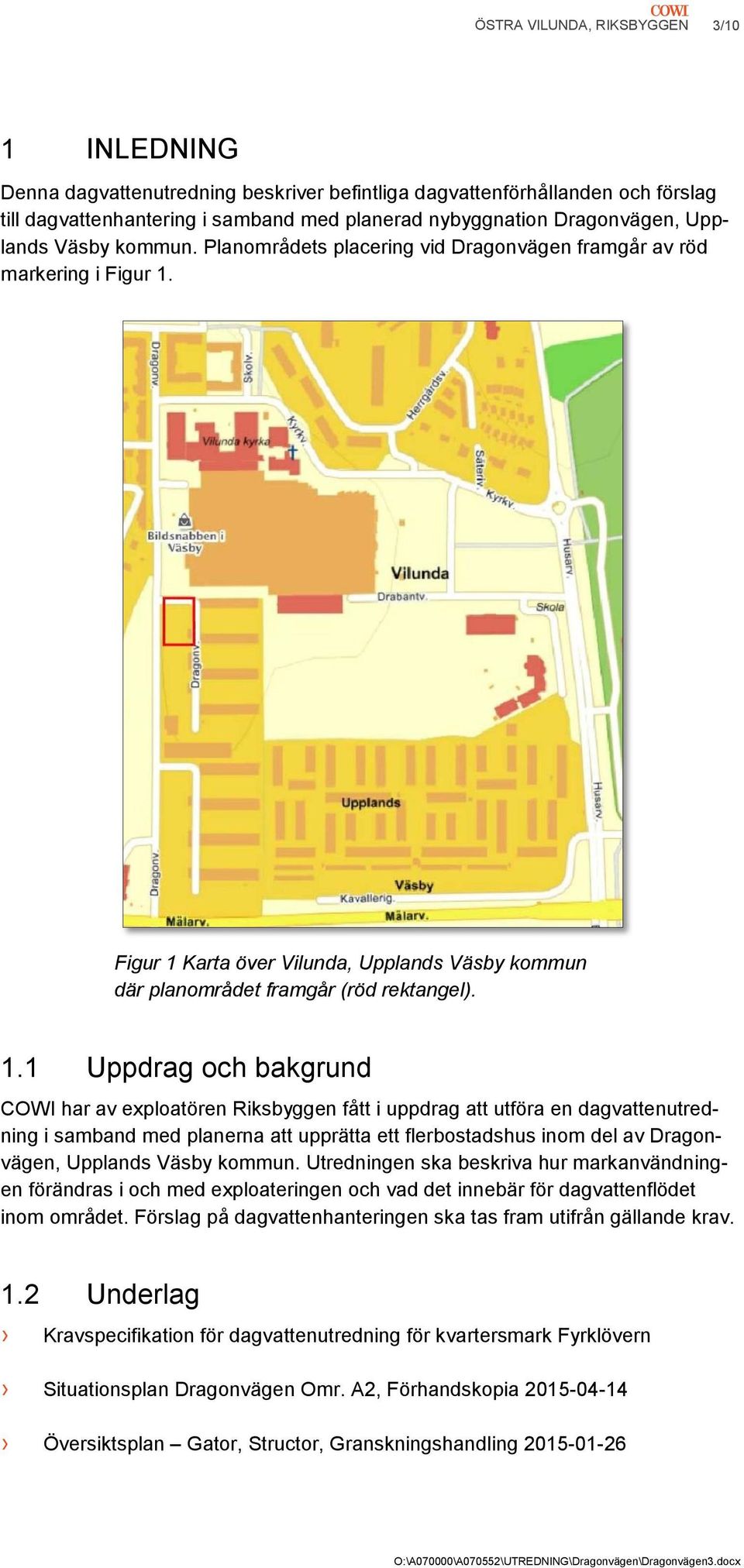

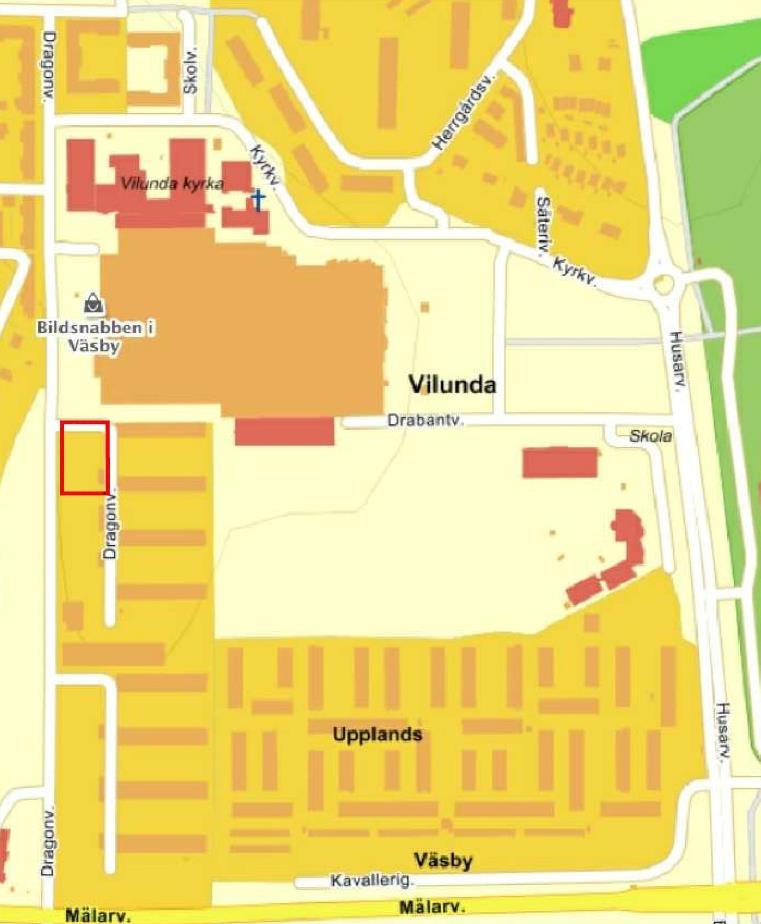

3 ÖSTRA VILUNDA, RIKSBYGGEN 3/10 1 INLEDNING Denna dagvattenutredning beskriver befintliga dagvattenförhållanden och förslag till dagvattenhantering i samband med planerad nybyggnation Dragonvägen, Upplands Väsby kommun. Planområdets placering vid Dragonvägen framgår av röd markering i Figur 1. Figur 1 Karta över Vilunda, Upplands Väsby kommun där planområdet framgår (röd rektangel). 1.1 Uppdrag och bakgrund COWI har av exploatören Riksbyggen fått i uppdrag att utföra en dagvattenutredning i samband med planerna att upprätta ett flerbostadshus inom del av Dragonvägen, Upplands Väsby kommun. Utredningen ska beskriva hur markanvändningen förändras i och med exploateringen och vad det innebär för dagvattenflödet inom området. Förslag på dagvattenhanteringen ska tas fram utifrån gällande krav. 1.2 Underlag Kravspecifikation för dagvattenutredning för kvartersmark Fyrklövern Situationsplan Dragonvägen Omr. A2, Förhandskopia Översiktsplan Gator, Structor, Granskningshandling

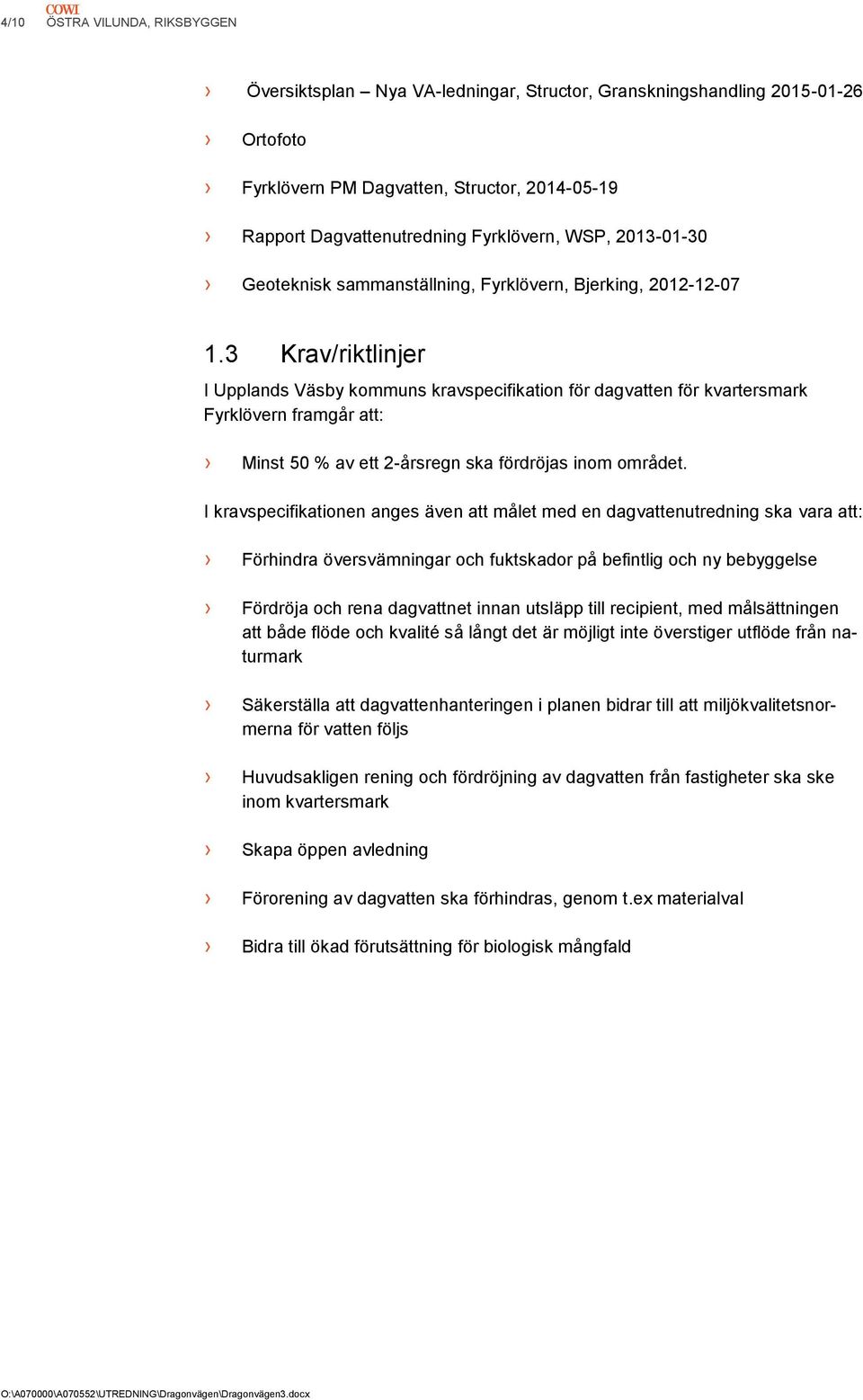

4 4/10 ÖSTRA VILUNDA, RIKSBYGGEN Översiktsplan Nya VA-ledningar, Structor, Granskningshandling Ortofoto Fyrklövern PM Dagvatten, Structor, Rapport Dagvattenutredning Fyrklövern, WSP, Geoteknisk sammanställning, Fyrklövern, Bjerking, Krav/riktlinjer I Upplands Väsby kommuns kravspecifikation för dagvatten för kvartersmark Fyrklövern framgår att: Minst 50 % av ett 2-årsregn ska fördröjas inom området. I kravspecifikationen anges även att målet med en dagvattenutredning ska vara att: Förhindra översvämningar och fuktskador på befintlig och ny bebyggelse Fördröja och rena dagvattnet innan utsläpp till recipient, med målsättningen att både flöde och kvalité så långt det är möjligt inte överstiger utflöde från naturmark Säkerställa att dagvattenhanteringen i planen bidrar till att miljökvalitetsnormerna för vatten följs Huvudsakligen rening och fördröjning av dagvatten från fastigheter ska ske inom kvartersmark Skapa öppen avledning Förorening av dagvatten ska förhindras, genom t.ex materialval Bidra till ökad förutsättning för biologisk mångfald

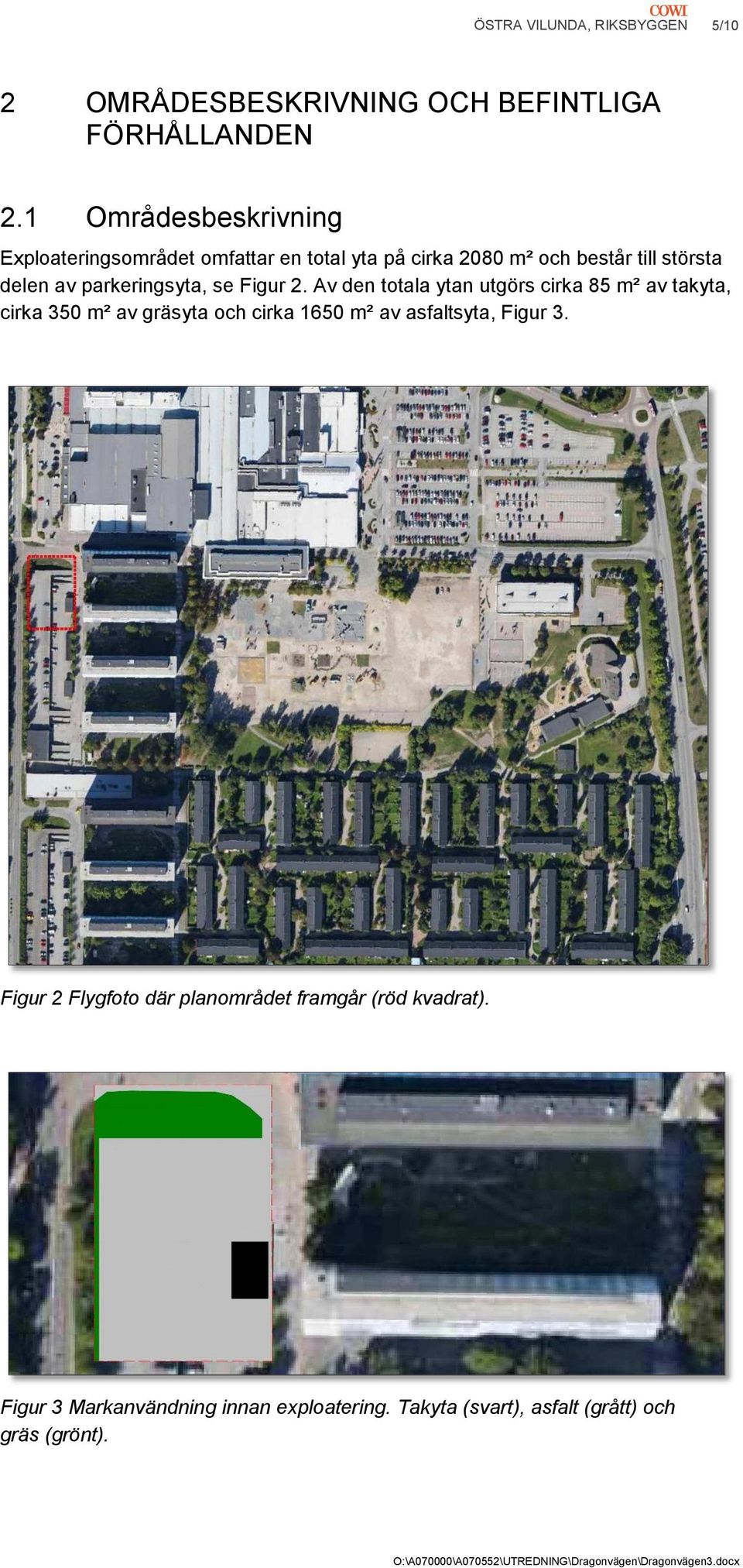

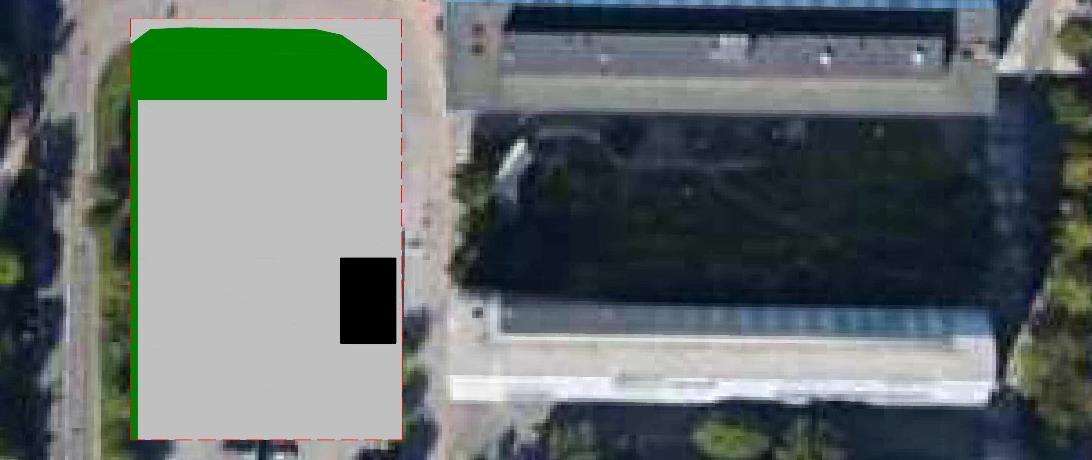

5 ÖSTRA VILUNDA, RIKSBYGGEN 5/10 2 OMRÅDESBESKRIVNING OCH BEFINTLIGA FÖRHÅLLANDEN 2.1 Områdesbeskrivning Exploateringsområdet omfattar en total yta på cirka 2080 m² och består till största delen av parkeringsyta, se Figur 2. Av den totala ytan utgörs cirka 85 m² av takyta, cirka 350 m² av gräsyta och cirka 1650 m² av asfaltsyta, Figur 3. Figur 2 Flygfoto där planområdet framgår (röd kvadrat). Figur 3 Markanvändning innan exploatering. Takyta (svart), asfalt (grått) och gräs (grönt).

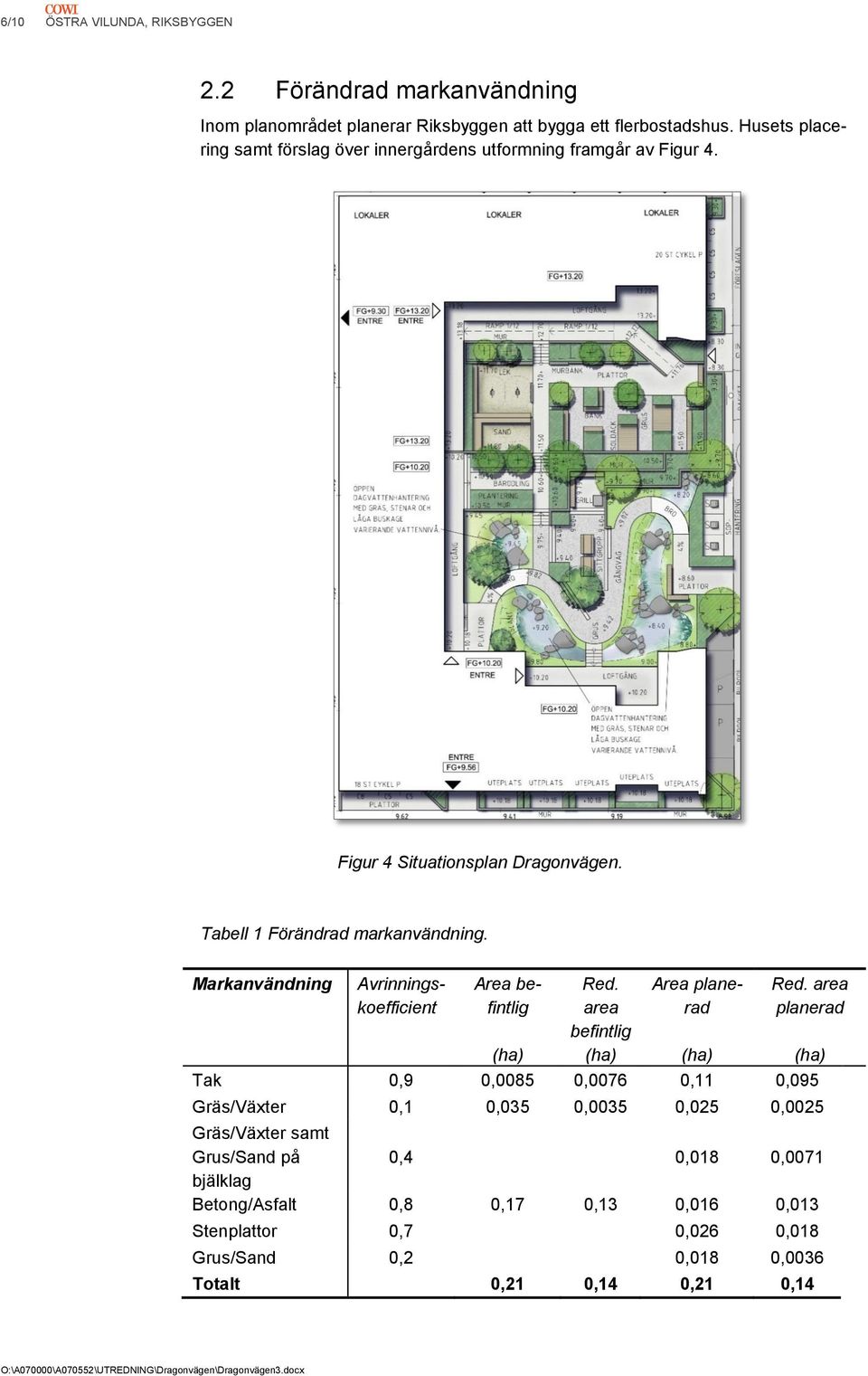

6 6/10 ÖSTRA VILUNDA, RIKSBYGGEN 2.2 Förändrad markanvändning Inom planområdet planerar Riksbyggen att bygga ett flerbostadshus. Husets placering samt förslag över innergårdens utformning framgår av Figur 4. Figur 4 Situationsplan Dragonvägen. Tabell 1 Förändrad markanvändning. Markanvändning Avrinningskoefficient Area befintlig (ha) Red. area befintlig (ha) Area planerad (ha) Red. area planerad (ha) Tak 0,9 0,0085 0,0076 0,11 0,095 Gräs/Växter 0,1 0,035 0,0035 0,025 0,0025 Gräs/Växter samt Grus/Sand på 0,4 0,018 0,0071 bjälklag Betong/Asfalt 0,8 0,17 0,13 0,016 0,013 Stenplattor 0,7 0,026 0,018 Grus/Sand 0,2 0,018 0,0036 Totalt 0,21 0,14 0,21 0,14

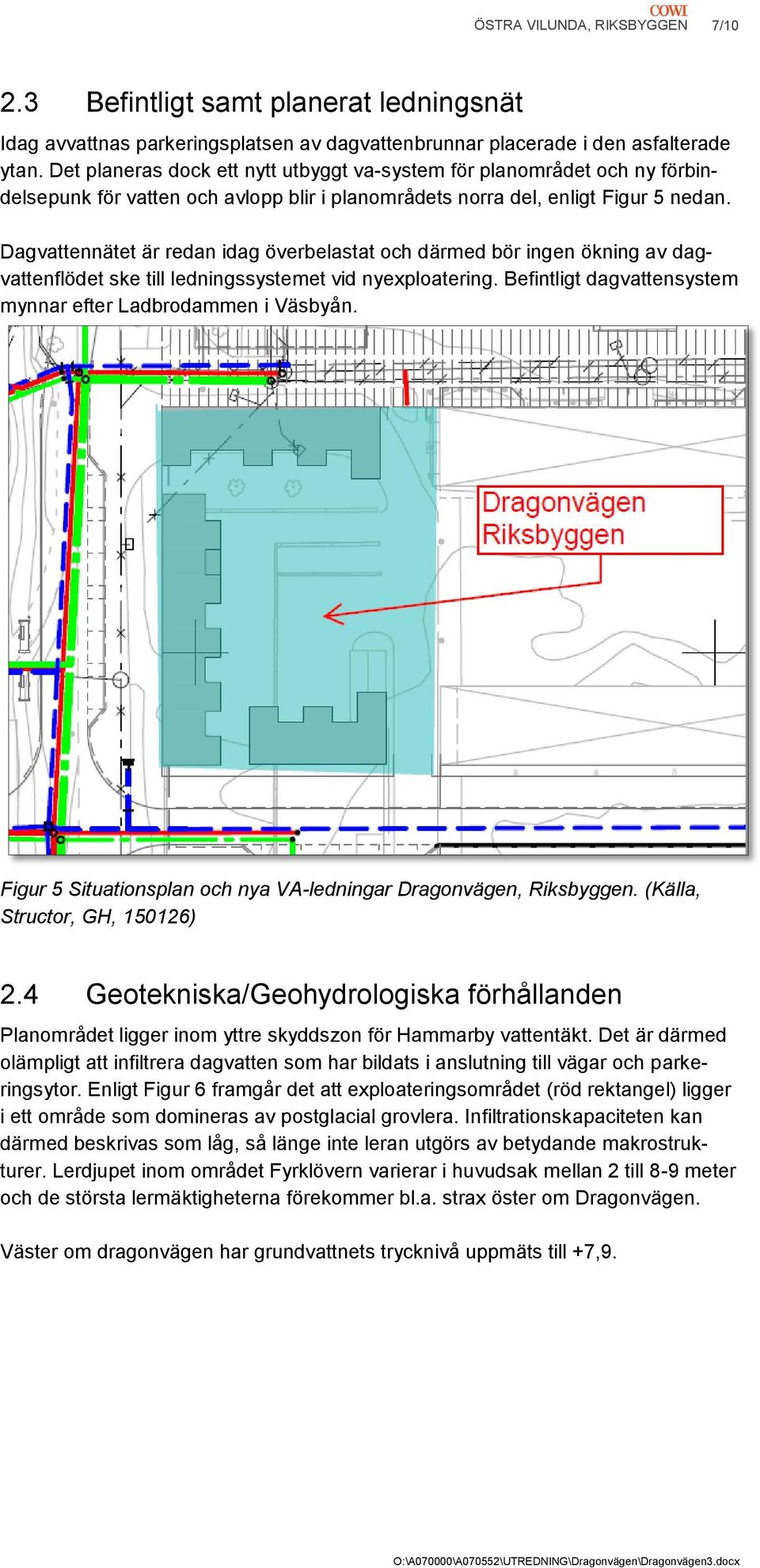

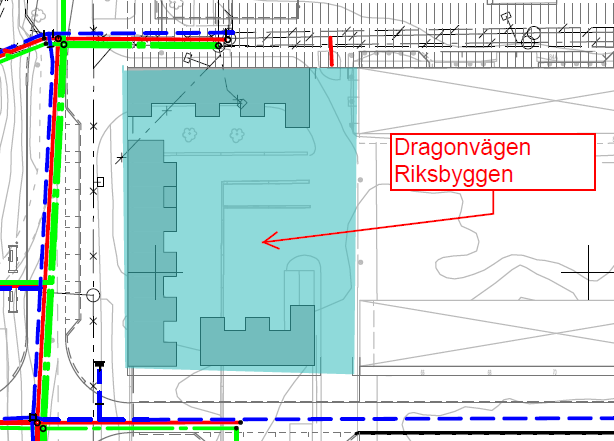

7 ÖSTRA VILUNDA, RIKSBYGGEN 7/ Befintligt samt planerat ledningsnät Idag avvattnas parkeringsplatsen av dagvattenbrunnar placerade i den asfalterade ytan. Det planeras dock ett nytt utbyggt va-system för planområdet och ny förbindelsepunk för vatten och avlopp blir i planområdets norra del, enligt Figur 5 nedan. Dagvattennätet är redan idag överbelastat och därmed bör ingen ökning av dagvattenflödet ske till ledningssystemet vid nyexploatering. Befintligt dagvattensystem mynnar efter Ladbrodammen i Väsbyån. Figur 5 Situationsplan och nya VA-ledningar Dragonvägen, Riksbyggen. (Källa, Structor, GH, ) 2.4 Geotekniska/Geohydrologiska förhållanden Planområdet ligger inom yttre skyddszon för Hammarby vattentäkt. Det är därmed olämpligt att infiltrera dagvatten som har bildats i anslutning till vägar och parkeringsytor. Enligt Figur 6 framgår det att exploateringsområdet (röd rektangel) ligger i ett område som domineras av postglacial grovlera. Infiltrationskapaciteten kan därmed beskrivas som låg, så länge inte leran utgörs av betydande makrostrukturer. Lerdjupet inom området Fyrklövern varierar i huvudsak mellan 2 till 8-9 meter och de största lermäktigheterna förekommer bl.a. strax öster om Dragonvägen. Väster om dragonvägen har grundvattnets trycknivå uppmäts till +7,9.

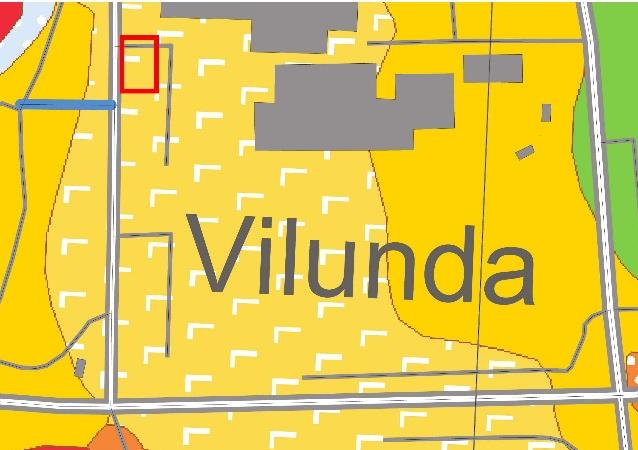

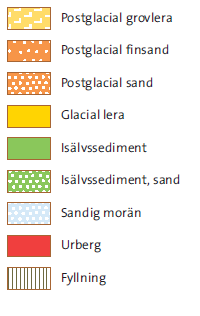

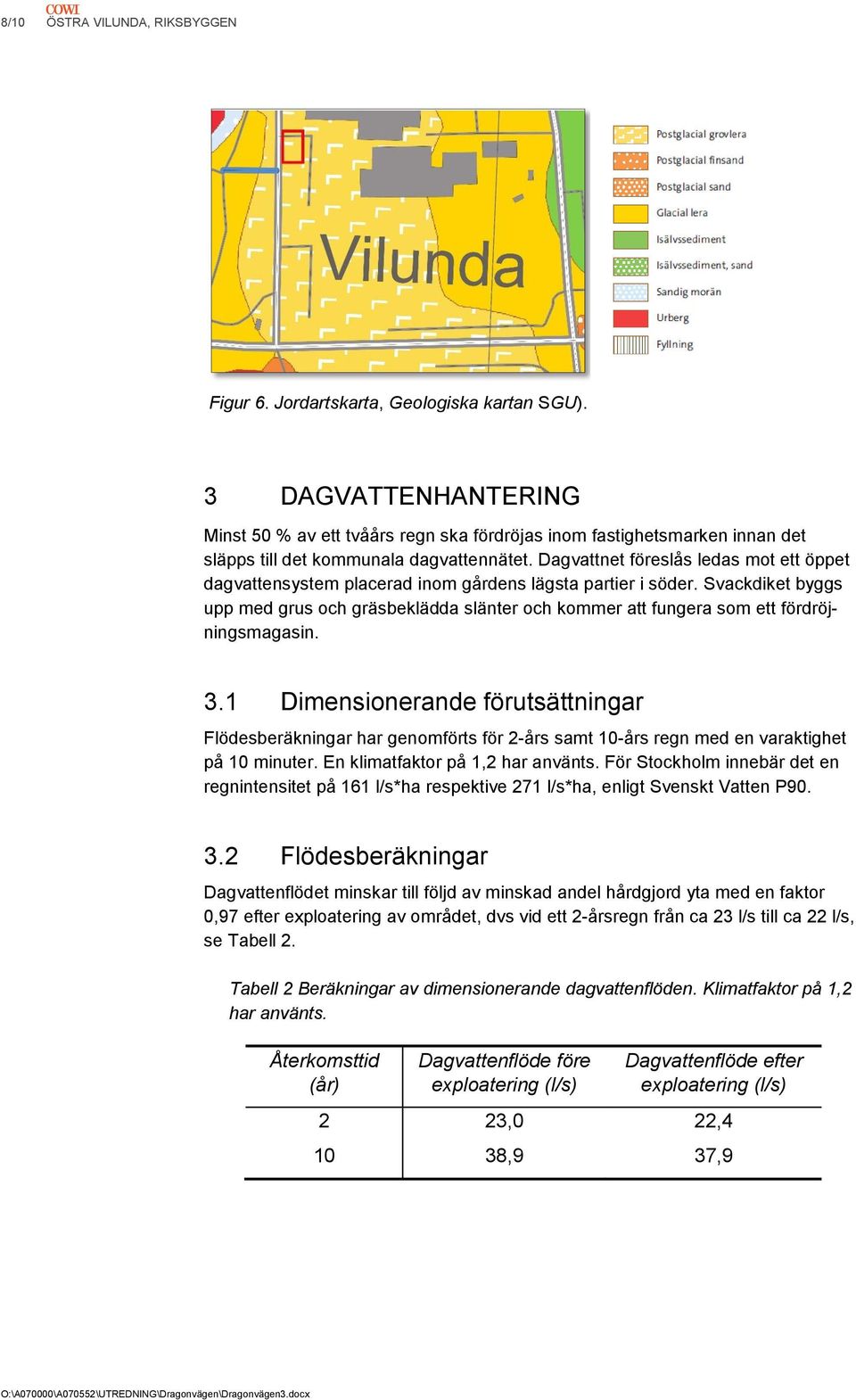

8 8/10 ÖSTRA VILUNDA, RIKSBYGGEN Figur 6. Jordartskarta, Geologiska kartan SGU). 3 DAGVATTENHANTERING Minst 50 % av ett tvåårs regn ska fördröjas inom fastighetsmarken innan det släpps till det kommunala dagvattennätet. Dagvattnet föreslås ledas mot ett öppet dagvattensystem placerad inom gårdens lägsta partier i söder. Svackdiket byggs upp med grus och gräsbeklädda slänter och kommer att fungera som ett fördröjningsmagasin. 3.1 Dimensionerande förutsättningar Flödesberäkningar har genomförts för 2-års samt 10-års regn med en varaktighet på 10 minuter. En klimatfaktor på 1,2 har använts. För Stockholm innebär det en regnintensitet på 161 l/s*ha respektive 271 l/s*ha, enligt Svenskt Vatten P Flödesberäkningar Dagvattenflödet minskar till följd av minskad andel hårdgjord yta med en faktor 0,97 efter exploatering av området, dvs vid ett 2-årsregn från ca 23 l/s till ca 22 l/s, se Tabell 2. Tabell 2 Beräkningar av dimensionerande dagvattenflöden. Klimatfaktor på 1,2 har använts. Återkomsttid (år) Dagvattenflöde före exploatering (l/s) Dagvattenflöde efter exploatering (l/s) 2 23,0 22, ,9 37,9

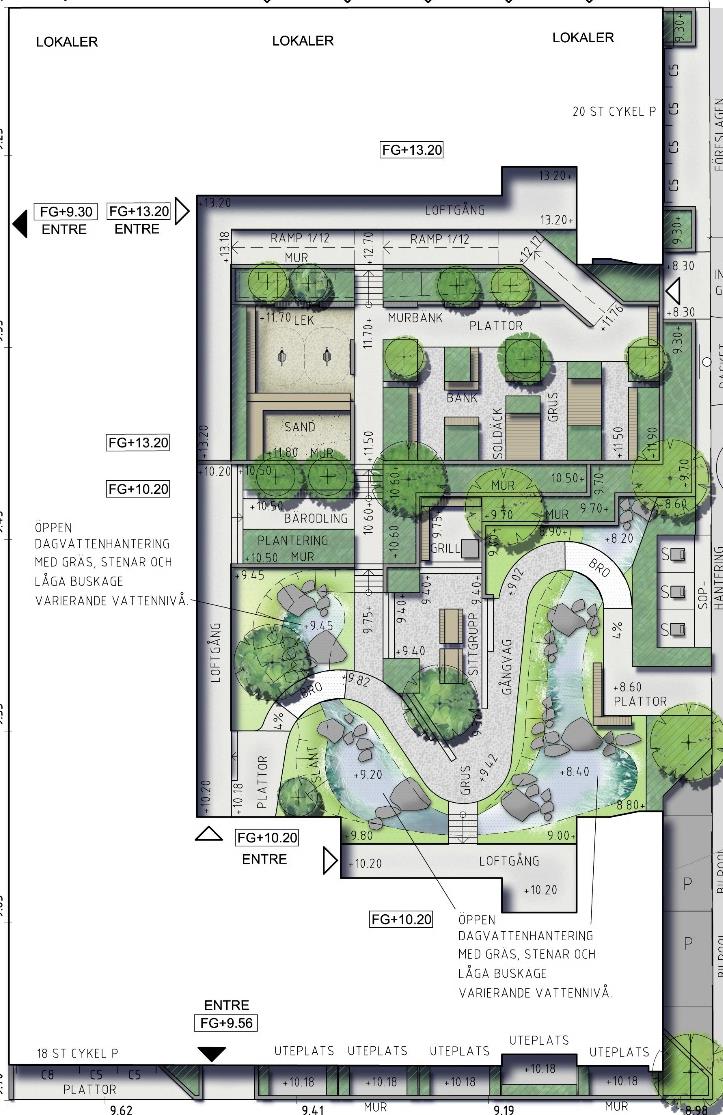

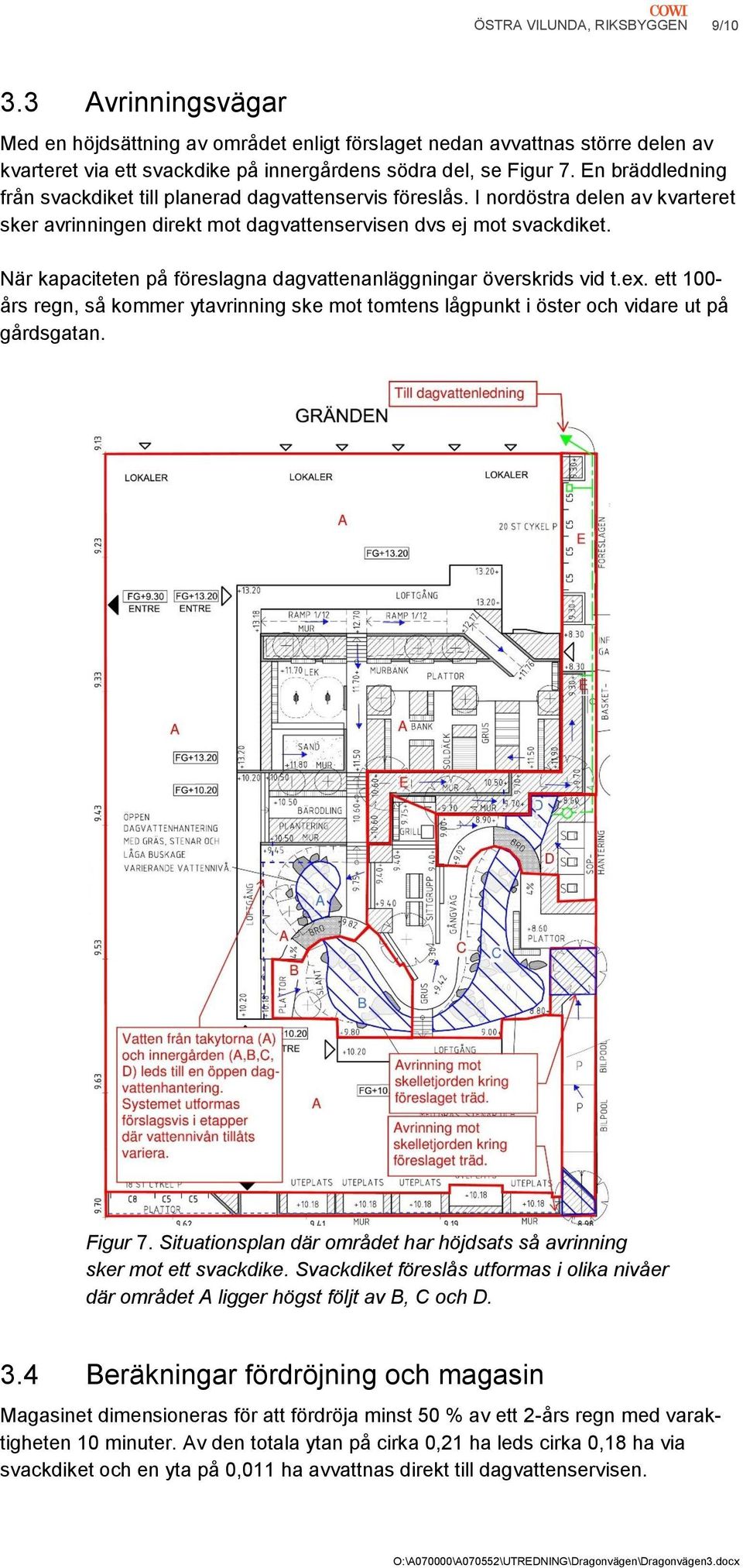

9 ÖSTRA VILUNDA, RIKSBYGGEN 9/ Avrinningsvägar Med en höjdsättning av området enligt förslaget nedan avvattnas större delen av kvarteret via ett svackdike på innergårdens södra del, se Figur 7. En bräddledning från svackdiket till planerad dagvattenservis föreslås. I nordöstra delen av kvarteret sker avrinningen direkt mot dagvattenservisen dvs ej mot svackdiket. När kapaciteten på föreslagna dagvattenanläggningar överskrids vid t.ex. ett 100- års regn, så kommer ytavrinning ske mot tomtens lågpunkt i öster och vidare ut på gårdsgatan. Figur 7. Situationsplan där området har höjdsats så avrinning sker mot ett svackdike. Svackdiket föreslås utformas i olika nivåer där området A ligger högst följt av B, C och D. 3.4 Beräkningar fördröjning och magasin Magasinet dimensioneras för att fördröja minst 50 % av ett 2-års regn med varaktigheten 10 minuter. Av den totala ytan på cirka 0,21 ha leds cirka 0,18 ha via svackdiket och en yta på 0,011 ha avvattnas direkt till dagvattenservisen.

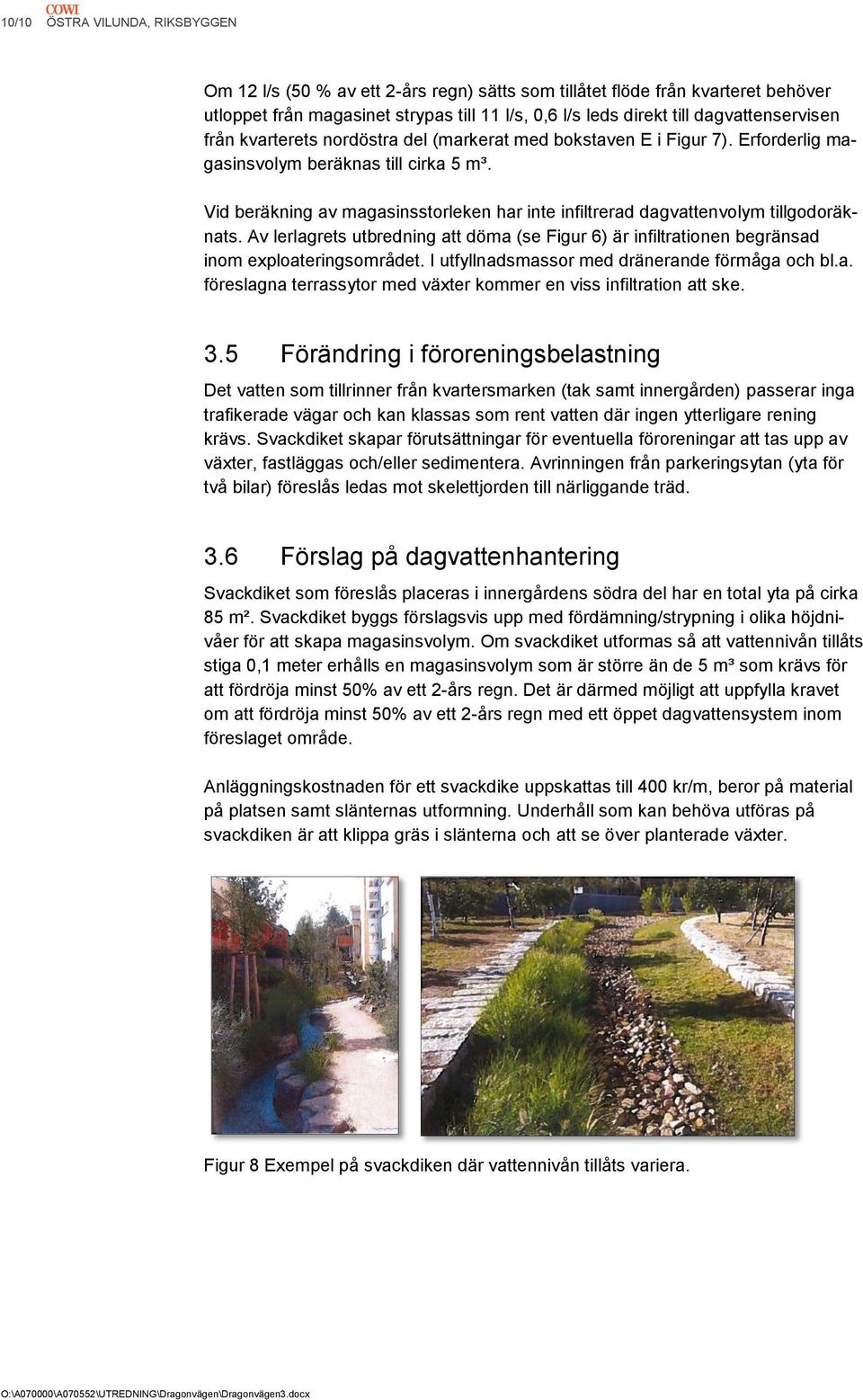

10 10/10 ÖSTRA VILUNDA, RIKSBYGGEN Om 12 l/s (50 % av ett 2-års regn) sätts som tillåtet flöde från kvarteret behöver utloppet från magasinet strypas till 11 l/s, 0,6 l/s leds direkt till dagvattenservisen från kvarterets nordöstra del (markerat med bokstaven E i Figur 7). Erforderlig magasinsvolym beräknas till cirka 5 m³. Vid beräkning av magasinsstorleken har inte infiltrerad dagvattenvolym tillgodoräknats. Av lerlagrets utbredning att döma (se Figur 6) är infiltrationen begränsad inom exploateringsområdet. I utfyllnadsmassor med dränerande förmåga och bl.a. föreslagna terrassytor med växter kommer en viss infiltration att ske. 3.5 Förändring i föroreningsbelastning Det vatten som tillrinner från kvartersmarken (tak samt innergården) passerar inga trafikerade vägar och kan klassas som rent vatten där ingen ytterligare rening krävs. Svackdiket skapar förutsättningar för eventuella föroreningar att tas upp av växter, fastläggas och/eller sedimentera. Avrinningen från parkeringsytan (yta för två bilar) föreslås ledas mot skelettjorden till närliggande träd. 3.6 Förslag på dagvattenhantering Svackdiket som föreslås placeras i innergårdens södra del har en total yta på cirka 85 m². Svackdiket byggs förslagsvis upp med fördämning/strypning i olika höjdnivåer för att skapa magasinsvolym. Om svackdiket utformas så att vattennivån tillåts stiga 0,1 meter erhålls en magasinsvolym som är större än de 5 m³ som krävs för att fördröja minst 50% av ett 2-års regn. Det är därmed möjligt att uppfylla kravet om att fördröja minst 50% av ett 2-års regn med ett öppet dagvattensystem inom föreslaget område. Anläggningskostnaden för ett svackdike uppskattas till 400 kr/m, beror på material på platsen samt slänternas utformning. Underhåll som kan behöva utföras på svackdiken är att klippa gräs i slänterna och att se över planterade växter. Figur 8 Exempel på svackdiken där vattennivån tillåts variera.
