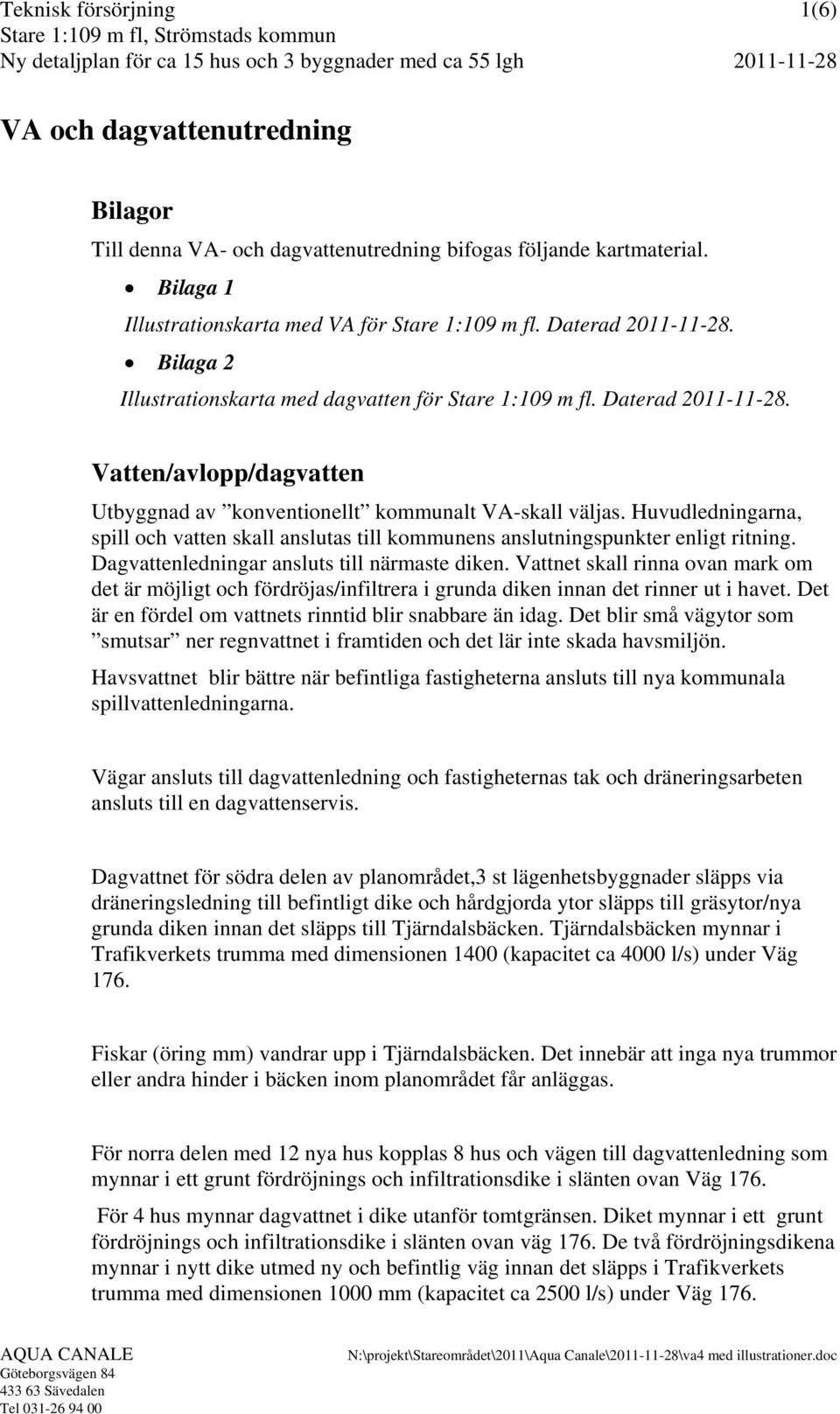

1 Teknisk försörjning 1(6) VA och dagvattenutredning Bilagor Till denna VA- och dagvattenutredning bifogas följande kartmaterial. Bilaga 1 Illustrationskarta med VA för Stare 1:109 m fl. Daterad Bilaga 2 Illustrationskarta med dagvatten för Stare 1:109 m fl. Daterad Vatten/avlopp/dagvatten Utbyggnad av konventionellt kommunalt VA-skall väljas. Huvudledningarna, spill och vatten skall anslutas till kommunens anslutningspunkter enligt ritning. Dagvattenledningar ansluts till närmaste diken. Vattnet skall rinna ovan mark om det är möjligt och fördröjas/infiltrera i grunda diken innan det rinner ut i havet. Det är en fördel om vattnets rinntid blir snabbare än idag. Det blir små vägytor som smutsar ner regnvattnet i framtiden och det lär inte skada havsmiljön. Havsvattnet blir bättre när befintliga fastigheterna ansluts till nya kommunala spillvattenledningarna. Vägar ansluts till dagvattenledning och fastigheternas tak och dräneringsarbeten ansluts till en dagvattenservis. Dagvattnet för södra delen av planområdet,3 st lägenhetsbyggnader släpps via dräneringsledning till befintligt dike och hårdgjorda ytor släpps till gräsytor/nya grunda diken innan det släpps till Tjärndalsbäcken. Tjärndalsbäcken mynnar i Trafikverkets trumma med dimensionen 1400 (kapacitet ca 4000 l/s) under Väg 176. Fiskar (öring mm) vandrar upp i Tjärndalsbäcken. Det innebär att inga nya trummor eller andra hinder i bäcken inom planområdet får anläggas. För norra delen med 12 nya hus kopplas 8 hus och vägen till dagvattenledning som mynnar i ett grunt fördröjnings och infiltrationsdike i slänten ovan Väg 176. För 4 hus mynnar dagvattnet i dike utanför tomtgränsen. Diket mynnar i ett grunt fördröjnings och infiltrationsdike i slänten ovan väg 176. De två fördröjningsdikena mynnar i nytt dike utmed ny och befintlig väg innan det släpps i Trafikverkets trumma med dimensionen 1000 mm (kapacitet ca 2500 l/s) under Väg 176.

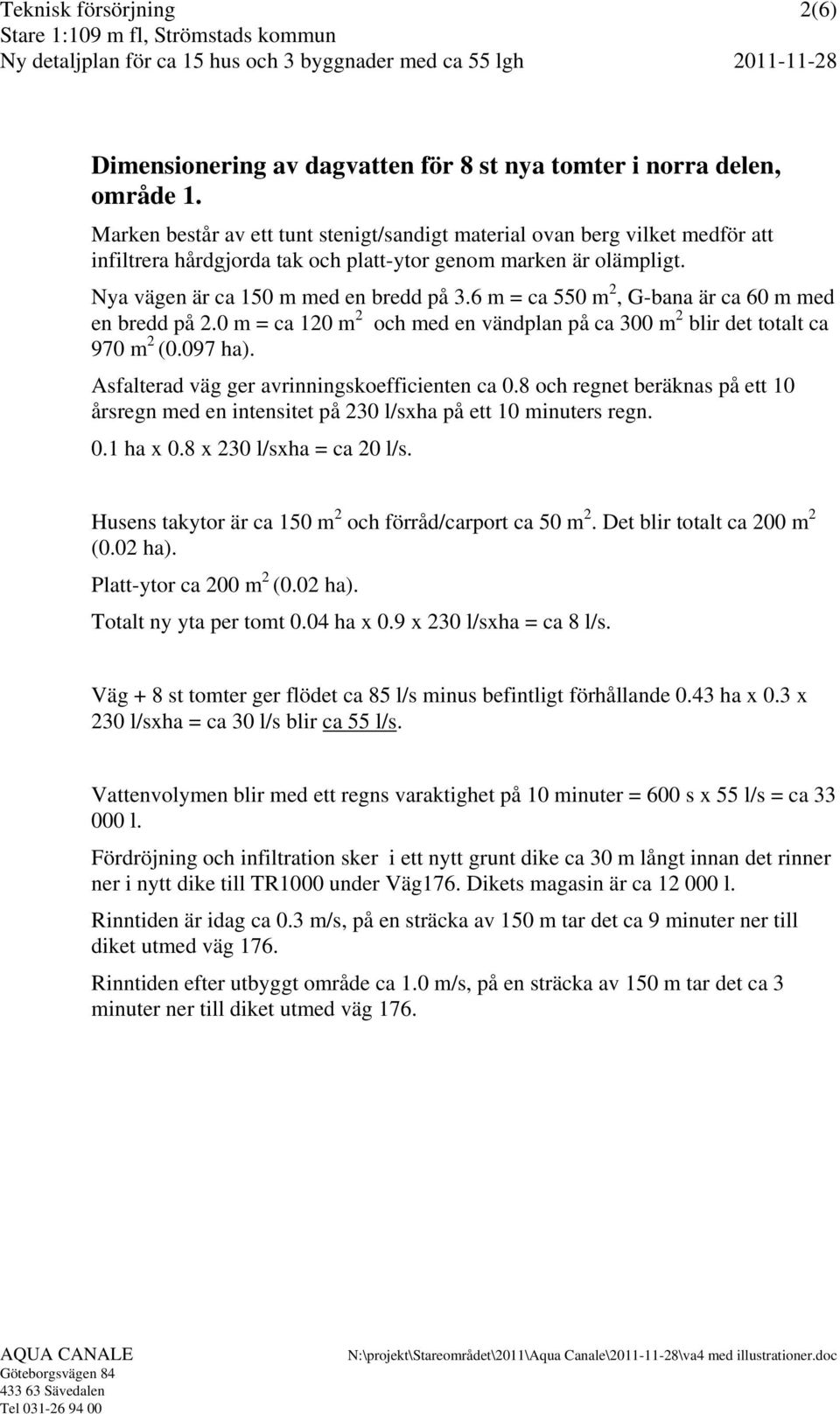

2 Teknisk försörjning 2(6) Dimensionering av dagvatten för 8 st nya tomter i norra delen, område 1. Marken består av ett tunt stenigt/sandigt material ovan berg vilket medför att infiltrera hårdgjorda tak och platt-ytor genom marken är olämpligt. Nya vägen är ca 150 m med en bredd på 3.6 m = ca 550 m 2, G-bana är ca 60 m med en bredd på 2.0 m = ca 120 m 2 och med en vändplan på ca 300 m 2 blir det totalt ca 970 m 2 (0.097 ha). Asfalterad väg ger avrinningskoefficienten ca 0.8 och regnet beräknas på ett 10 årsregn med en intensitet på 230 l/sxha på ett 10 minuters regn. 0.1 ha x 0.8 x 230 l/sxha = ca 20 l/s. Husens takytor är ca 150 m 2 och förråd/carport ca 50 m 2. Det blir totalt ca 200 m 2 (0.02 ha). Platt-ytor ca 200 m 2 (0.02 ha). Totalt ny yta per tomt 0.04 ha x 0.9 x 230 l/sxha = ca 8 l/s. Väg + 8 st tomter ger flödet ca 85 l/s minus befintligt förhållande 0.43 ha x 0.3 x 230 l/sxha = ca 30 l/s blir ca 55 l/s. Vattenvolymen blir med ett regns varaktighet på 10 minuter = 600 s x 55 l/s = ca l. Fördröjning och infiltration sker i ett nytt grunt dike ca 30 m långt innan det rinner ner i nytt dike till TR1000 under Väg176. Dikets magasin är ca l. Rinntiden är idag ca 0.3 m/s, på en sträcka av 150 m tar det ca 9 minuter ner till diket utmed väg 176. Rinntiden efter utbyggt område ca 1.0 m/s, på en sträcka av 150 m tar det ca 3 minuter ner till diket utmed väg 176.

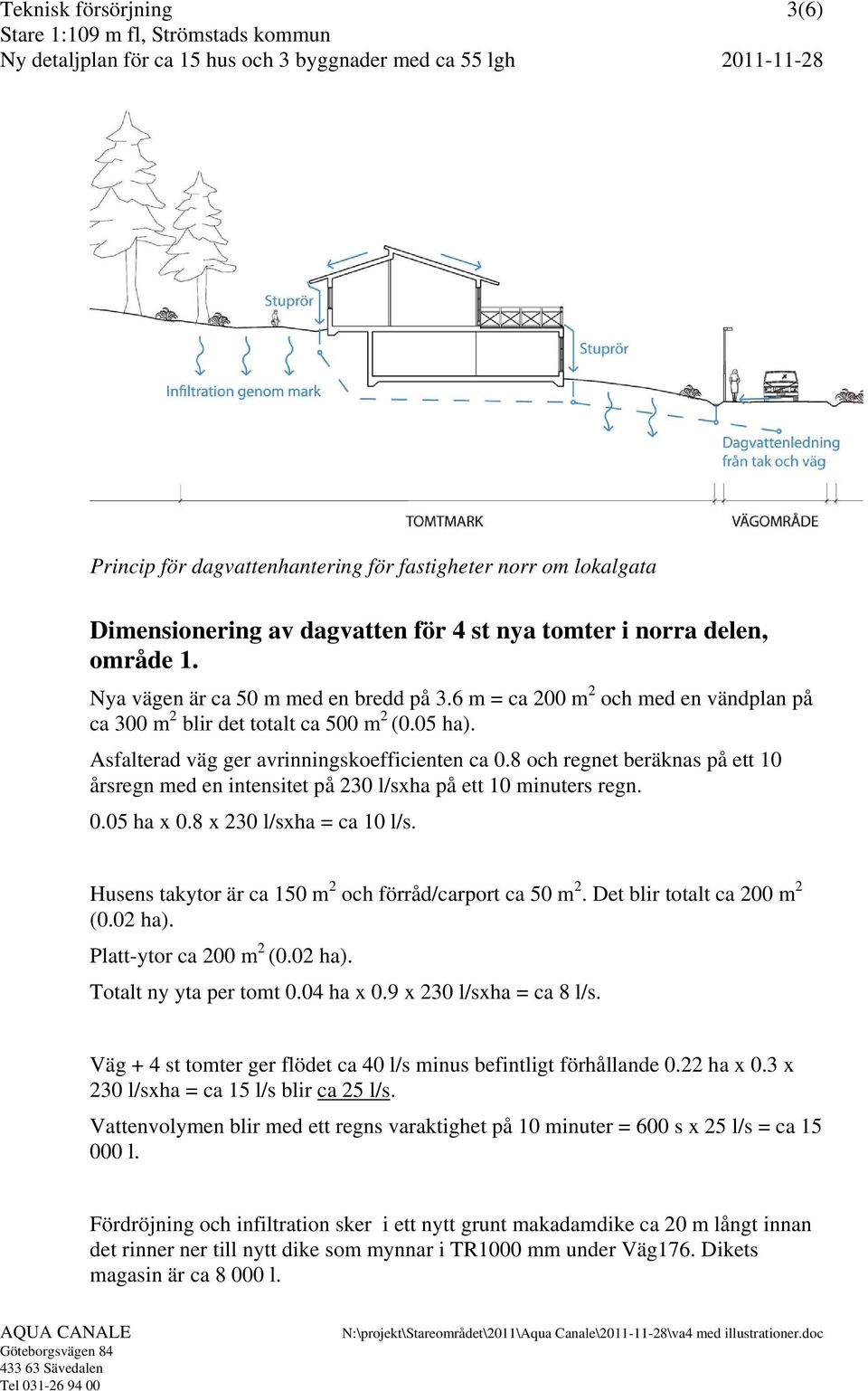

3 Teknisk försörjning 3(6) Princip för dagvattenhantering för fastigheter norr om lokalgata Dimensionering av dagvatten för 4 st nya tomter i norra delen, område 1. Nya vägen är ca 50 m med en bredd på 3.6 m = ca 200 m 2 och med en vändplan på ca 300 m 2 blir det totalt ca 500 m 2 (0.05 ha). Asfalterad väg ger avrinningskoefficienten ca 0.8 och regnet beräknas på ett 10 årsregn med en intensitet på 230 l/sxha på ett 10 minuters regn ha x 0.8 x 230 l/sxha = ca 10 l/s. Husens takytor är ca 150 m 2 och förråd/carport ca 50 m 2. Det blir totalt ca 200 m 2 (0.02 ha). Platt-ytor ca 200 m 2 (0.02 ha). Totalt ny yta per tomt 0.04 ha x 0.9 x 230 l/sxha = ca 8 l/s. Väg + 4 st tomter ger flödet ca 40 l/s minus befintligt förhållande 0.22 ha x 0.3 x 230 l/sxha = ca 15 l/s blir ca 25 l/s. Vattenvolymen blir med ett regns varaktighet på 10 minuter = 600 s x 25 l/s = ca l. Fördröjning och infiltration sker i ett nytt grunt makadamdike ca 20 m långt innan det rinner ner till nytt dike som mynnar i TR1000 mm under Väg176. Dikets magasin är ca l.

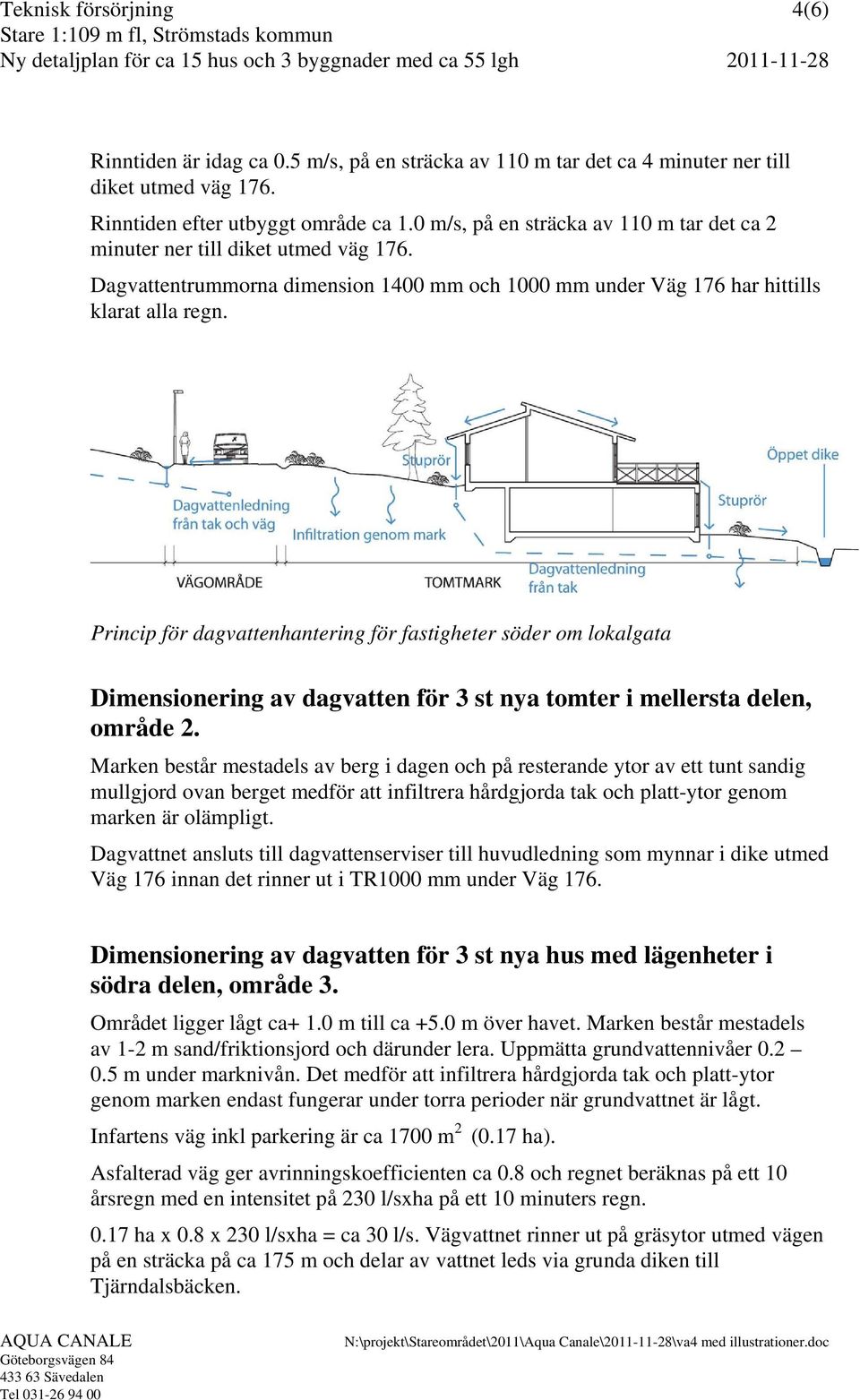

4 Teknisk försörjning 4(6) Rinntiden är idag ca 0.5 m/s, på en sträcka av 110 m tar det ca 4 minuter ner till diket utmed väg 176. Rinntiden efter utbyggt område ca 1.0 m/s, på en sträcka av 110 m tar det ca 2 minuter ner till diket utmed väg 176. Dagvattentrummorna dimension 1400 mm och 1000 mm under Väg 176 har hittills klarat alla regn. Princip för dagvattenhantering för fastigheter söder om lokalgata Dimensionering av dagvatten för 3 st nya tomter i mellersta delen, område 2. Marken består mestadels av berg i dagen och på resterande ytor av ett tunt sandig mullgjord ovan berget medför att infiltrera hårdgjorda tak och platt-ytor genom marken är olämpligt. Dagvattnet ansluts till dagvattenserviser till huvudledning som mynnar i dike utmed Väg 176 innan det rinner ut i TR1000 mm under Väg 176. Dimensionering av dagvatten för 3 st nya hus med lägenheter i södra delen, område 3. Området ligger lågt ca+ 1.0 m till ca +5.0 m över havet. Marken består mestadels av 1-2 m sand/friktionsjord och därunder lera. Uppmätta grundvattennivåer m under marknivån. Det medför att infiltrera hårdgjorda tak och platt-ytor genom marken endast fungerar under torra perioder när grundvattnet är lågt. Infartens väg inkl parkering är ca 1700 m 2 (0.17 ha). Asfalterad väg ger avrinningskoefficienten ca 0.8 och regnet beräknas på ett 10 årsregn med en intensitet på 230 l/sxha på ett 10 minuters regn ha x 0.8 x 230 l/sxha = ca 30 l/s. Vägvattnet rinner ut på gräsytor utmed vägen på en sträcka på ca 175 m och delar av vattnet leds via grunda diken till Tjärndalsbäcken.

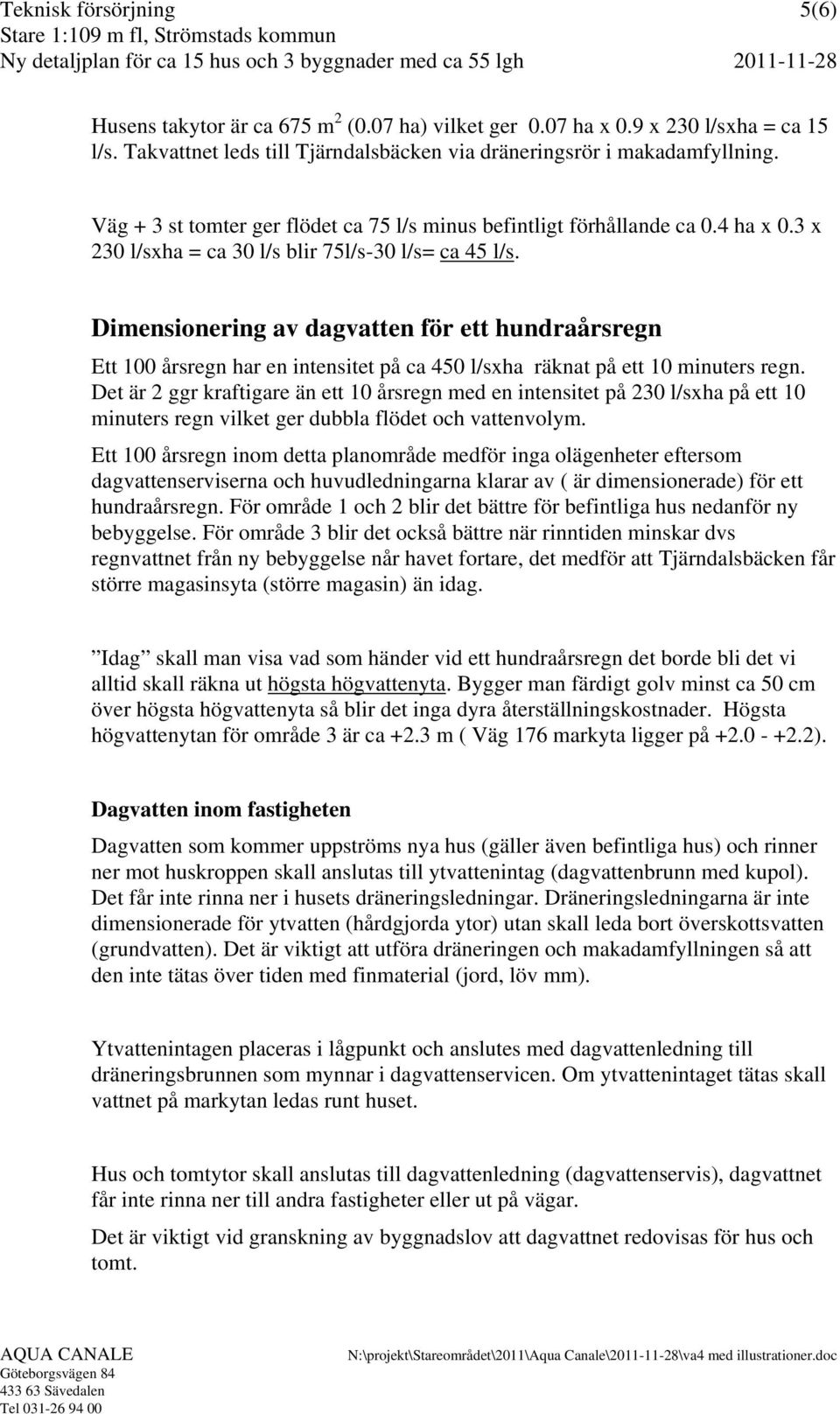

5 Teknisk försörjning 5(6) Husens takytor är ca 675 m 2 (0.07 ha) vilket ger 0.07 ha x 0.9 x 230 l/sxha = ca 15 l/s. Takvattnet leds till Tjärndalsbäcken via dräneringsrör i makadamfyllning. Väg + 3 st tomter ger flödet ca 75 l/s minus befintligt förhållande ca 0.4 ha x 0.3 x 230 l/sxha = ca 30 l/s blir 75l/s-30 l/s= ca 45 l/s. Dimensionering av dagvatten för ett hundraårsregn Ett 100 årsregn har en intensitet på ca 450 l/sxha räknat på ett 10 minuters regn. Det är 2 ggr kraftigare än ett 10 årsregn med en intensitet på 230 l/sxha på ett 10 minuters regn vilket ger dubbla flödet och vattenvolym. Ett 100 årsregn inom detta planområde medför inga olägenheter eftersom dagvattenserviserna och huvudledningarna klarar av ( är dimensionerade) för ett hundraårsregn. För område 1 och 2 blir det bättre för befintliga hus nedanför ny bebyggelse. För område 3 blir det också bättre när rinntiden minskar dvs regnvattnet från ny bebyggelse når havet fortare, det medför att Tjärndalsbäcken får större magasinsyta (större magasin) än idag. Idag skall man visa vad som händer vid ett hundraårsregn det borde bli det vi alltid skall räkna ut högsta högvattenyta. Bygger man färdigt golv minst ca 50 cm över högsta högvattenyta så blir det inga dyra återställningskostnader. Högsta högvattenytan för område 3 är ca +2.3 m ( Väg 176 markyta ligger på ). Dagvatten inom fastigheten Dagvatten som kommer uppströms nya hus (gäller även befintliga hus) och rinner ner mot huskroppen skall anslutas till ytvattenintag (dagvattenbrunn med kupol). Det får inte rinna ner i husets dräneringsledningar. Dräneringsledningarna är inte dimensionerade för ytvatten (hårdgjorda ytor) utan skall leda bort överskottsvatten (grundvatten). Det är viktigt att utföra dräneringen och makadamfyllningen så att den inte tätas över tiden med finmaterial (jord, löv mm). Ytvattenintagen placeras i lågpunkt och anslutes med dagvattenledning till dräneringsbrunnen som mynnar i dagvattenservicen. Om ytvattenintaget tätas skall vattnet på markytan ledas runt huset. Hus och tomtytor skall anslutas till dagvattenledning (dagvattenservis), dagvattnet får inte rinna ner till andra fastigheter eller ut på vägar. Det är viktigt vid granskning av byggnadslov att dagvattnet redovisas för hus och tomt.

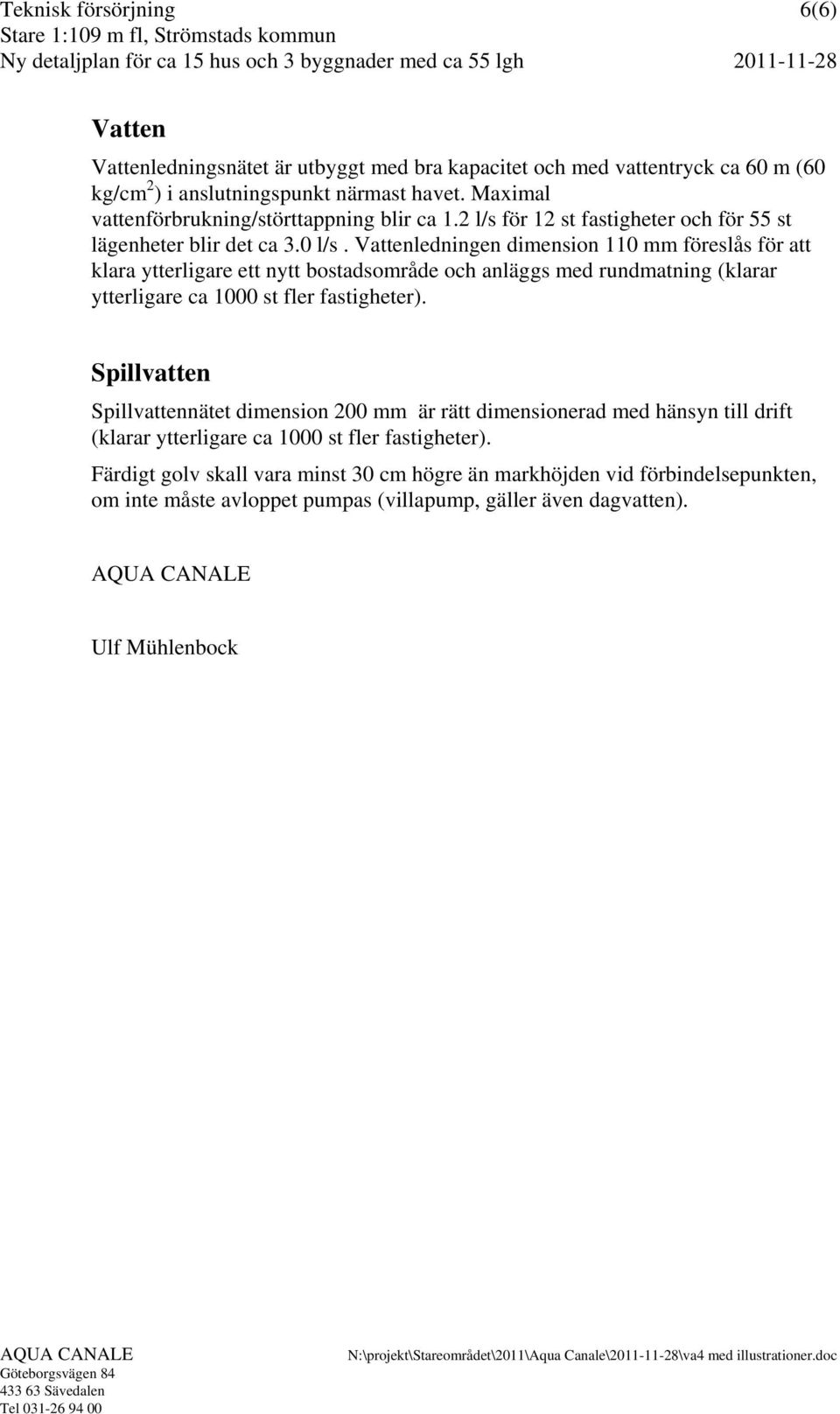

6 Teknisk försörjning 6(6) Vatten Vattenledningsnätet är utbyggt med bra kapacitet och med vattentryck ca 60 m (60 kg/cm 2 ) i anslutningspunkt närmast havet. Maximal vattenförbrukning/störttappning blir ca 1.2 l/s för 12 st fastigheter och för 55 st lägenheter blir det ca 3.0 l/s. Vattenledningen dimension 110 mm föreslås för att klara ytterligare ett nytt bostadsområde och anläggs med rundmatning (klarar ytterligare ca 1000 st fler fastigheter). Spillvatten Spillvattennätet dimension 200 mm är rätt dimensionerad med hänsyn till drift (klarar ytterligare ca 1000 st fler fastigheter). Färdigt golv skall vara minst 30 cm högre än markhöjden vid förbindelsepunkten, om inte måste avloppet pumpas (villapump, gäller även dagvatten). Ulf Mühlenbock
