1 Avloppsvatten Avloppssystem vatten som leds från fastigheter, gator och vägar Avloppsvatten Avloppssystem består av vatten som leds från fastigheter, gator och vägar Avloppsnät Pumpstationer Avloppsreningsverk Avloppsledningar Avloppsvatten Spillvatten - förorenat vatten från hushåll eller industrier. Vattnet leds till avloppsverket Dagvatten - Regn- och smältvatten som rinner av från tex. hustak, gator, parker och gårdar Dränvatten - Vatten som samlas upp under markytan och leds bort, t.ex. vid dränering av husgrunder Spillvatten Att avleda spillvatten från bostäder, verksamheter och industrier är det allmänna avloppsnätets primära funktion. Spillvattnet ska föras till en lämplig behandlingsanläggning för att renas innan det släpps till mark- eller vattenrecipient

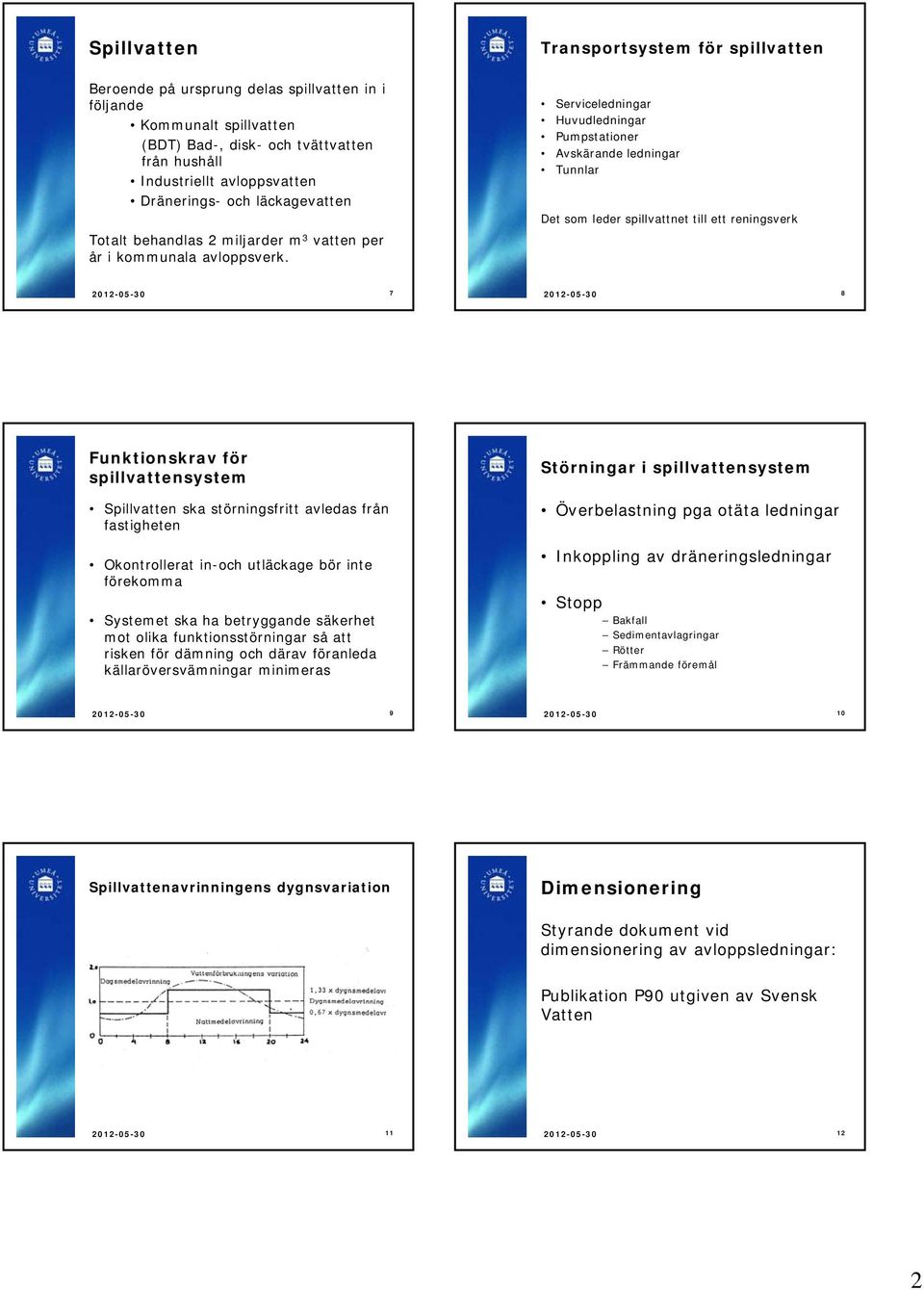

2 Spillvatten Transportsystem för spillvatten Beroende på ursprung delas spillvatten in i följande Kommunalt spillvatten (BDT) Bad-, disk- och tvättvatten från hushåll Industriellt avloppsvatten Dränerings- och läckagevatten Totalt behandlas 2 miljarder m 3 vatten per år i kommunala avloppsverk. Serviceledningar Huvudledningar Pumpstationer Avskärande ledningar Tunnlar Det som leder spillvattnet till ett reningsverk Funktionskrav för spillvattensystem Spillvatten ska störningsfritt avledas från fastigheten Okontrollerat in-och utläckage bör inte förekomma Systemet ska ha betryggande säkerhet mot olika funktionsstörningar så att risken för dämning och därav föranleda källaröversvämningar minimeras Störningar i spillvattensystem Överbelastning pga otäta ledningar Inkoppling av dräneringsledningar Stopp Bakfall Sedimentavlagringar Rötter Främmande föremål Spillvattenavrinningens dygnsvariation Dimensionering Styrande dokument vid dimensionering av avloppsledningar: Publikation P90 utgiven av Svensk Vatten

3 Dimensionerande flöde för spillvattenledningar Dränvatten får inte avledas i spillvattenledningen = + ä = dimensionerande spillvatten (l/s) ä = inläckande vatten (l/s) Dränvatten får avledas i spillvattenledningen = + ä + = dimensionerande dränvatten (l/s) Dimensionerande spillvattenflödet +q s ind q sdim p q dmedel C dmax C tmax q sind =dimensionerande spillvattenflöde (l/s) = antal brukare = specifik spillvattenavrinning l/p,dygn = maxdygnfaktor = maxtimfaktor =industrispillvattenflöde (l/s) Exempel Bostadsområde Colebrook-diagram Nytt bostadsområde 2000 personer (småhus), 4 ha Inga industrier Dränvatten belastar inte spillvattennätet Ledningen ska vara betong, 7 lutning Dräneringsvatten Dräneringsvatten är grundvatten som infiltreras in i ledningen via fogar och rörväggar. Dränvattensystem funktionskrav Dräneringen ska anordnas så att markens naturliga grundvattennivåer i möjligaste mån bibehålls Dränvatten bör avledas skilt från spillvatten Om husgrundsdränering ansluts till dagvattenledning eller kombinerad ledning bör anslutningen utformas på sådant sätt att allvarliga konsekvenser undviks vid överbelastning

4 Dagvatten Dagvatten uppstår vid regn och snösmältning Ändamålet vid hantering av dagvatten är att avvattna bebyggelse utan att därför påverka vattenbalansen mer än nödvändigt Föroreningar Dagvatten kan föreorenas på sin väg utmed marken ned i brunnen. Vanliga föroreningar: organiskt material Bly kväve zink Funktionskrav för dagvattensystem Avvattning av hårgjorda ytor och andra ytor ska ske så att risken för besvärande dämningar minimeras Dagvatten från hårt smutsade hårdgjorda ytor såsom trafikleder, starkt trafikerade centrum områden och industriområden kan behövas renas före utsläpp till recipient Dimensionerande dagvatten flöde 1. Beräkna avrinningsområdet storlek i ha 2. Beräkna avrinningskoefficienten 3. Bestäm medelregnintensiteten 4. Beräkna dimensionerande dagvatten flödet Avrinningskoefficient Dimensionerande dagvatten flöde rationella metoden q dim = A i A avrinningsytans storlek avrinningskoefficient q dim A i dimensionerande dagvattenflöde reducerad area A red medelregnintensiteten vid vald återkomsttid och varaktighet (l/s ha)

5 Exempel bostadsområde Planerat bostadsområde 20 ha Parkmark 7 ha Villor tomter < 1000 m 2 6 ha Radhus, kedjehus 4 ha Flerfamiljshus 3 ha Flack åkermark 2-års regn Göteborg Medelregnintensiteten 2-års regn 5-års regn 10- års regn Stockholm Göteborg Malmö Borås Tabell 5. Regnintensiteter i (tr ) (l/s x ha) för regn med 10 minuters varaktighet. Källa: Svenska Vattens publikation P Rörmaterial Betong 80 % PVC 13 % Polyeten 3 % Övrigt 4 % Transportsystem för avloppsvatten Transportsystem för avloppsvatten Kombinerade system spillvattnet och dagvattnet avledds i en gemensam kombinerad ledning Separata system dagvattnet avleddes i diken och spillvatten i en separat ledning. Duplikatsystemet dagvattnet och spillvattnet avleds i separata ledningar. Dräneringsvattnet från hus kopplas in på dagvattenledningen. Spillvattnet leds till reningsverk och dagvattnet leds utan rening till en recipient Vanligast systemet idag

6 Kombinerade system Separata system Gemensam avledning av spill, dag och dränvatten Separat system där dagvatten avleds i diken. Dränering till spillvattenledningen Duplikatsystemet Alternativa system LOVA Lokalt Omhändertagande av VA avloppsvattnets beståndsdelar separeras där de uppstår (toaletten) Duplikat system där dräneringen ansluter till dagvattenledningen LOD Lokalt Omhändertagande av Dagvatten För att ta hand om dagvattnet lokalt utnyttjas gräsytor, diken magasin mm Syfte med LOD-anläggning Upprätthålla grundvattenytor i sättningskänsliga områden Fördröjning av dagvattenavrinningen Avloppsvattenrening 85% av Sveriges befolkningen är anslutna till kommunal avloppsrening. LOD-anläggningarnas utformning beror på områdets topografi och jordarter

7 Reningsverk Kommunal rening 500 kommunala reningsverk som är dimensionerade för mer än personer Ca 800 mindre reningsverk byggda för att betjäna mer än 200 personer fastigheter med totalt 1,2 miljoner fastboende personer och fritidsfastigheter som har enskilt avlopp med ansluten vattentoalett Industrier Vissa större industrier har egen vattenrening. Det rör sig om cirka 150 industrier, varav ett 60-tal inom skogsindustrin. Reningsverks funktion Avlägsna: fasta partiklar biokemiskt syreförbrukande material närsalter andra lösta föroreningar, t.ex. tungmetaller och smittämnen Reningsverk Utformning av avloppsnät Skeden inom bygg- och förvaltningsprocessen av VA-ledningar 1. Planering 2. Projektering 3. Ledningsgenomförande 4. Drift och underhåll 5. Förnyelse och förbättring 6. Omläggning och renovering

8 Planering Projektering Vid ny byggnation: Beslut om sträckning Antal brukare som ska anslutas Planering i samarbete med kommunens fysiska planering och expolatering Vid befintliga ledningar: Information från fältpersonal Driftstörningsrapporter etc. Geotekniska undersökningar görs VA-ledningar dimensioneras Lämplig teknik väljs Arbetshandling upprättas Projektering av va-ledning Topgrafin Horisontella utformningen Ledningsdimension Vertikala utformningen Byggskedet Schaktning Rörläggning Återfyllning Kontroll Genomförande av det som planerats och projekteras Underhåll Åtgärder som syftar till att vidmakthålla VA-ledningars avsedda prestanda utan att något mer omfattande ingrepp på ledningen sker
